Korrashoid ja hooldus169
vananemise, samas kui
viskoossusklass annab infot õli
paksuse kohta eri temperatuuridel.
Dexos on uusima kvaliteediga
mootoriõli, mis kaitseb
diiselmootoreid optimaalselt. Kui see
ei ole kättesaadav, tuleb kasutada
muud ettenähtud kvaliteediga õli.
Valida sobiv mootoriõli lähtudes selle
kvaliteedist ja minimaalsest välisõhu
temperatuurist 3 173.
Mootoriõli lisamine
Erinevate tootjate ja kaubamärkide
õlisid võib segada, kui need vastavad (kvaliteedilt ja viskoossuselt)
nõutavale mootoriõlile.
Mootoriõlide ACEA A1/B1 või A5/B5
kasutamine on keelatud, sest need
võivad teatud töötingimustes
põhjustada pikaajalist mootori
kahjustust.
Valida sobiv mootoriõli lähtudes selle
kvaliteedist ja minimaalsest välisõhu
temperatuurist 3 173.Täiendavad mootoriõli lisandid
Mootoriõli lisandite kasutamine võib
põhjustada kahjustusi ja muuta
garantii kehtetuks.
Mootoriõli viskoossusklassid
SAE viskoossusklass annab infot õli
paksuse kohta.
Mitme klassiga õlid on tähistatud kahe numbriga, nt SAE 5W-30.
Esimene number, millele järgneb W,
näitab viskoossust madalal
temperatuuril, ja teine näitab
viskoossust kõrgel temperatuuril.
Sobiv viskoossusklass tuleb valida
madalaima välistemperatuuri alusel
3 173.
Kõrge õhutemperatuuri korral
sobivad kõik soovitatud
viskoossusklassid.
Jahutusvedelik ja antifriis Kasutada ainult sõidukis
kasutamiseks tunnustatud
silikaadivaba pikendatud
kasutuskestusega jahutusvedelikku
(LLC), pidada nõu hooldustöökojaga.Tehases on süsteem täidetud
jahutusvedelikuga, mis on välja
töötatud väga heaks korrosiooni- ja
külmumisvastaseks kaitseks
temperatuurini kuni -28 °C. Koostis
peab jääma samaks aastaringselt.
Korrosioonikaitset suurendavad ja
väikesi lekkeid sulgevad
jahutusvedeliku lisandid võivad
põhjustada talitlusprobleeme.
Vastutusest jahutusvedeliku lisandite
kasutamise tagajärgede eest
loobutakse.
Pidurivedelik
Kasutage ainult sõidukis
kasutamiseks tunnustatud
pidurivedelikku DOT4+ ja pidage nõu hooldustöökojaga.
Aja jooksul imab pidurivedelik
endasse niiskust, mis vähendab
pidurdamise tõhusust.
Pidurivedelikku tuleb seetõttu
vahetada määratud ajal.
Vee absorbeerumise vätimiseks tuleb
pidurivedelikku hoida alati kinnises
anumas.
Kontrollida, et pidurivedelik ei saastu.

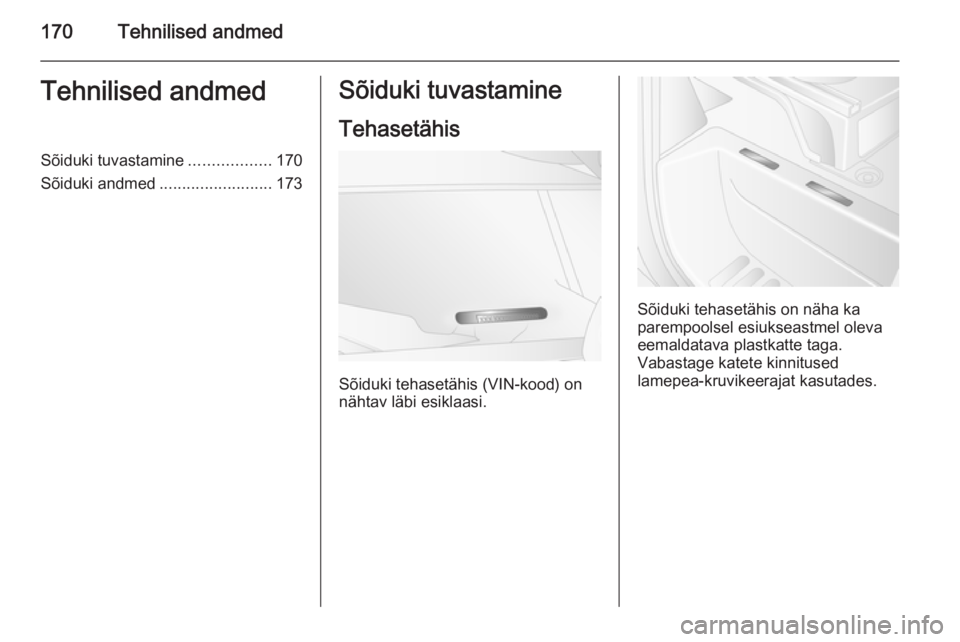

170Tehnilised andmedTehnilised andmedSõiduki tuvastamine..................170
Sõiduki andmed .........................173Sõiduki tuvastamine
Tehasetähis
Sõiduki tehasetähis (VIN-kood) on
nähtav läbi esiklaasi.
Sõiduki tehasetähis on näha ka
parempoolsel esiukseastmel oleva
eemaldatava plastkatte taga.
Vabastage katete kinnitused
lamepea-kruvikeerajat kasutades.

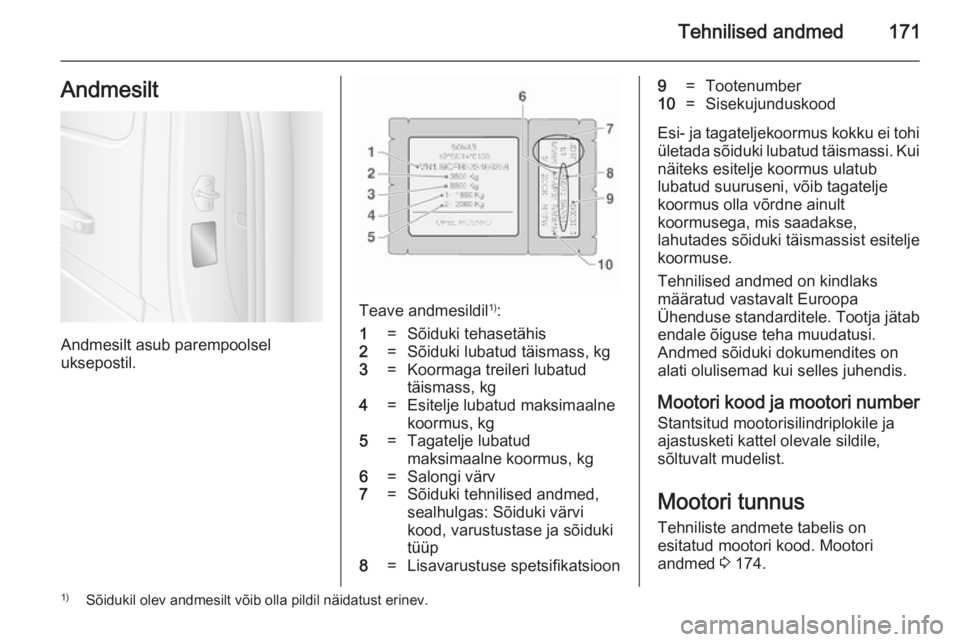

Tehnilised andmed171Andmesilt
Andmesilt asub parempoolsel
uksepostil.
Teave andmesildil 1)
:
1=Sõiduki tehasetähis2=Sõiduki lubatud täismass, kg3=Koormaga treileri lubatud
täismass, kg4=Esitelje lubatud maksimaalne
koormus, kg5=Tagatelje lubatud
maksimaalne koormus, kg6=Salongi värv7=Sõiduki tehnilised andmed,
sealhulgas: Sõiduki värvi
kood, varustustase ja sõiduki
tüüp8=Lisavarustuse spetsifikatsioon9=Tootenumber10=Sisekujunduskood
Esi- ja tagateljekoormus kokku ei tohi ületada sõiduki lubatud täismassi. Kui
näiteks esitelje koormus ulatub
lubatud suuruseni, võib tagatelje
koormus olla võrdne ainult
koormusega, mis saadakse,
lahutades sõiduki täismassist esitelje
koormuse.
Tehnilised andmed on kindlaks
määratud vastavalt Euroopa
Ühenduse standarditele. Tootja jätab
endale õiguse teha muudatusi.
Andmed sõiduki dokumendites on alati olulisemad kui selles juhendis.
Mootori kood ja mootori number
Stantsitud mootorisilindriplokile ja
ajastusketi kattel olevale sildile,
sõltuvalt mudelist.
Mootori tunnus Tehniliste andmete tabelis on
esitatud mootori kood. Mootori
andmed 3 174.
1)
Sõidukil olev andmesilt võib olla pildil näidatust erinev.

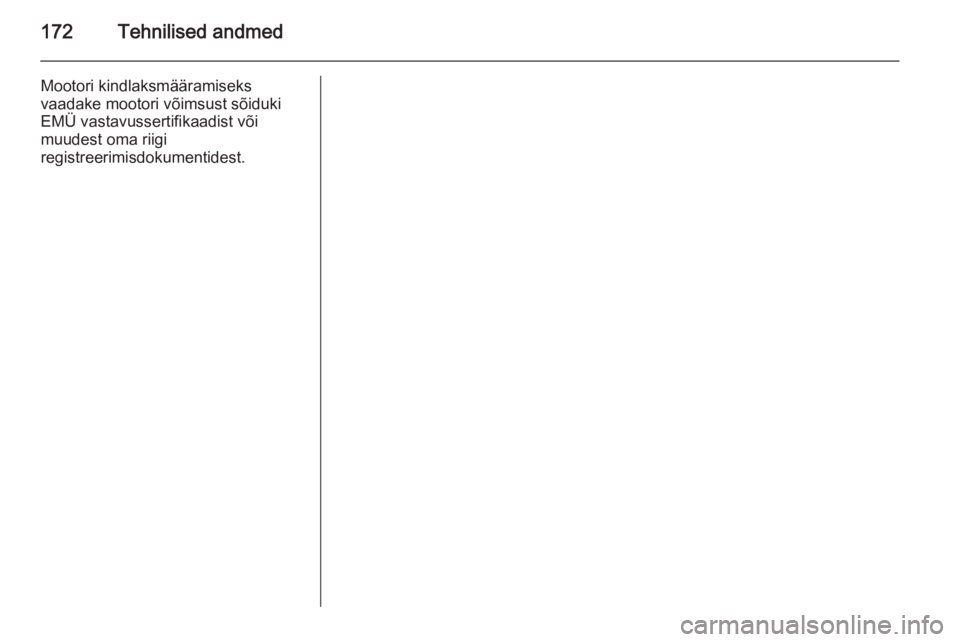

172Tehnilised andmed
Mootori kindlaksmääramiseks
vaadake mootori võimsust sõiduki
EMÜ vastavussertifikaadist või
muudest oma riigi
registreerimisdokumentidest.

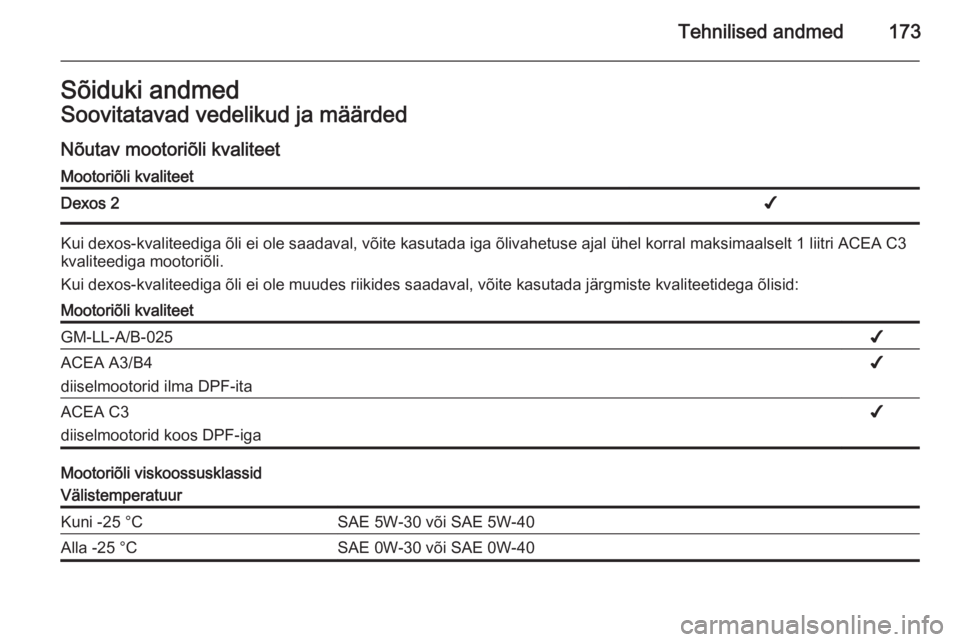

Tehnilised andmed173Sõiduki andmedSoovitatavad vedelikud ja määrdedNõutav mootoriõli kvaliteetMootoriõli kvaliteetDexos 2✔
Kui dexos-kvaliteediga õli ei ole saadaval, võite kasutada iga õlivahetuse ajal ühel korral maksimaalselt 1 liitri ACEA C3kvaliteediga mootoriõli.
Kui dexos-kvaliteediga õli ei ole muudes riikides saadaval, võite kasutada järgmiste kvaliteetidega õlisid:
Mootoriõli kvaliteetGM-LL-A/B-025✔ACEA A3/B4
diiselmootorid ilma DPF-ita✔ACEA C3
diiselmootorid koos DPF-iga✔
Mootoriõli viskoossusklassid
VälistemperatuurKuni -25 °CSAE 5W-30 või SAE 5W-40Alla -25 °CSAE 0W-30 või SAE 0W-40

174Tehnilised andmedMootori andmedMüügitähis2.3 CDTI2)2.3 CDTI2)2.3 CDTI2)Mootori koodM9TM9TM9TSilindrite arv444Töömaht [cm 3
]229922992299Mootori võimsus [kW] (hj)74 (100)92 (125)107 (146)p/min350035003500Pöördemoment [Nm]285310350p/min1250 - 20001250 - 25001500 - 2750Kütuse tüüpDiiselmootorDiiselmootorDiiselmootor2) Diislikütuse filtriga või ilma.

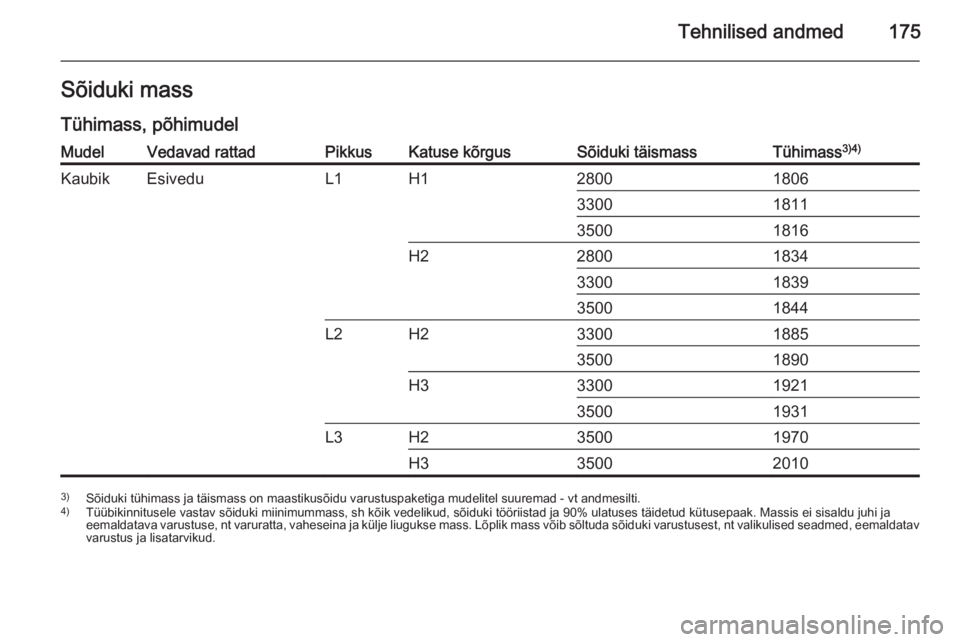

Tehnilised andmed175Sõiduki mass
Tühimass, põhimudelMudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass 3)4)KaubikEsiveduL1H1280018063300181135001816H2280018343300183935001844L2H23300188535001890H33300192135001931L3H235001970H3350020103)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.

176Tehnilised andmed
MudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass3)4)KaubikTagaveduL3H235005)211035006)224645002246H335005)21483500 6)227945002279L4H235006)232445002324H33500 6)2366450023663)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.
5) Ühekordsete tagaratastega
6) Topelt-tagaratastega

Tehnilised andmed177
MudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass3)4)MadelautoEsiveduL1H135001570L2H135001578H235001593L3H135001599H2350016133)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.MudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass 3)4)Kabiiniga šassiiEsiveduL2H135001686L3H1350017073)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.

178Tehnilised andmed
MudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass3)4)Kabiiniga šassiiTagaveduL2H135005)1835L3H135005)186035006)19754500 6)1975L4H135006)20054500 6)20053)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.
5) Ühekordsete tagaratastega
6) Topelt-tagaratastegaMudelVedavad rattadPikkusKatuse kõrgusSõiduki täismassTühimass 3)4)MeeskonnakabiinEsiveduL2H135001887L3H1350019153)
Sõiduki tühimass ja täismass on maastikusõidu varustuspaketiga mudelitel suuremad - vt andmesilti.
4) Tüübikinnitusele vastav sõiduki miinimummass, sh kõik vedelikud, sõiduki tööriistad ja 90% ulatuses täidetud kütusepaak. Massis ei sisaldu juhi ja
eemaldatava varustuse, nt varuratta, vaheseina ja külje liugukse mass. Lõplik mass võib sõltuda sõiduki varustusest, nt valikulised seadmed, eemaldatav varustus ja lisatarvikud.
