OPEL MOVANO_B 2015.5 Betriebsanleitung (in German)

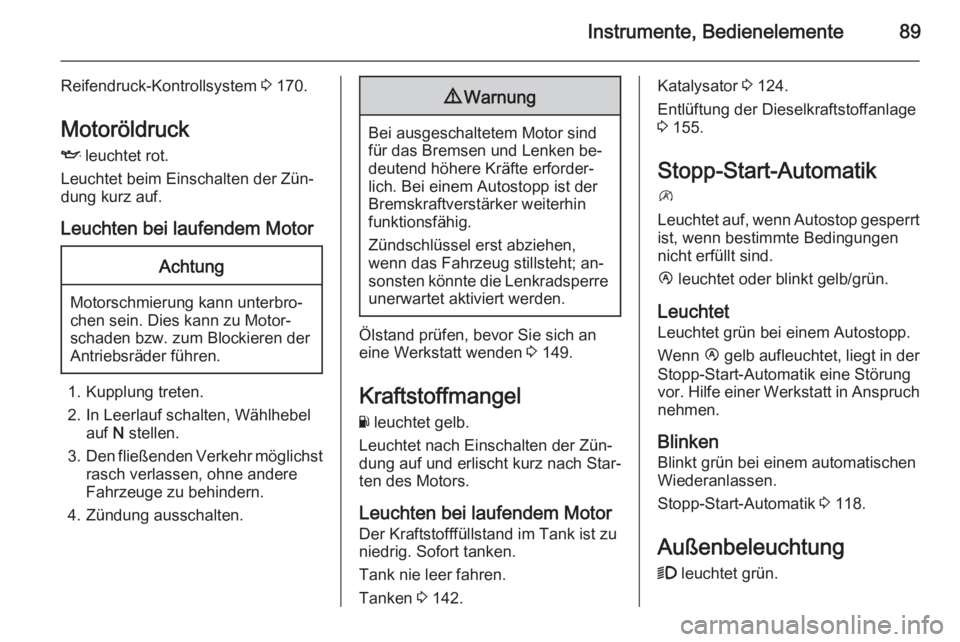

Instrumente, Bedienelemente89
Reifendruck-Kontrollsystem 3 170.
Motoröldruck I leuchtet rot.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 149.
Kraftstoffmangel Y leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor Der Kraftstofffüllstand im Tank ist zu
niedrig. Sofort tanken.
Tank nie leer fahren.
Tanken 3 142.
Katalysator 3 124.
Entlüftung der Dieselkraftstoffanlage
3 155.
Stopp-Start-Automatik \
Leuchtet auf, wenn Autostop gesperrt
ist, wenn bestimmte Bedingungen nicht erfüllt sind.
Ï leuchtet oder blinkt gelb/grün.
Leuchtet
Leuchtet grün bei einem Autostopp.
Wenn Ï gelb aufleuchtet, liegt in der
Stopp-Start-Automatik eine Störung
vor. Hilfe einer Werkstatt in Anspruch nehmen.
Blinken
Blinkt grün bei einem automatischen
Wiederanlassen.
Stopp-Start-Automatik 3 118.
Außenbeleuchtung
9 leuchtet grün.

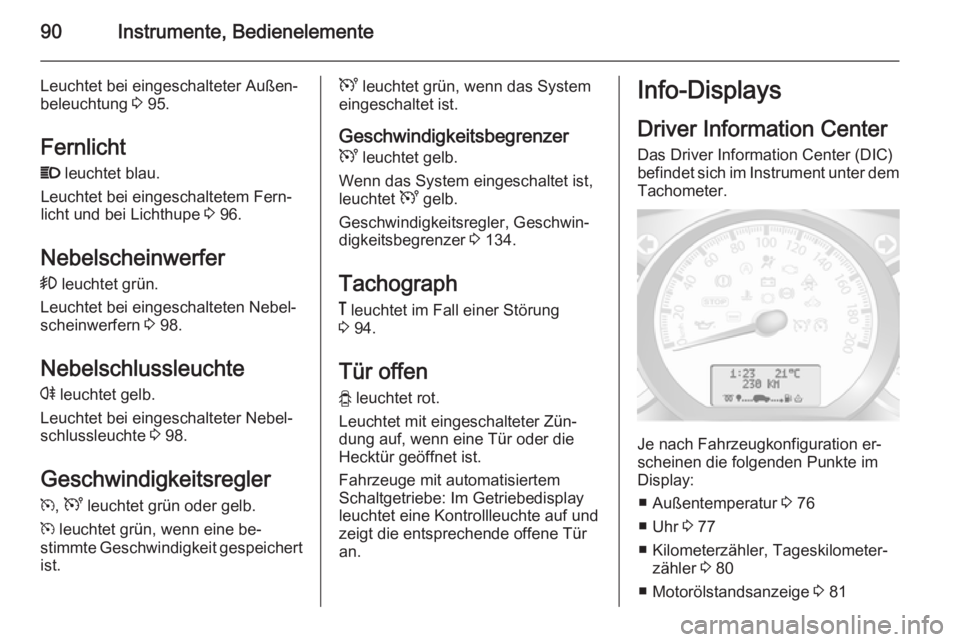

90Instrumente, Bedienelemente
Leuchtet bei eingeschalteter Außen‐
beleuchtung 3 95.
Fernlicht P leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 96.
Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 98.
Nebelschlussleuchte r leuchtet gelb.
Leuchtet bei eingeschalteter Nebel‐
schlussleuchte 3 98.
Geschwindigkeitsregler
m , U leuchtet grün oder gelb.
m leuchtet grün, wenn eine be‐
stimmte Geschwindigkeit gespeichert ist.U leuchtet grün, wenn das System
eingeschaltet ist.
Geschwindigkeitsbegrenzer
U leuchtet gelb.
Wenn das System eingeschaltet ist,
leuchtet U gelb.
Geschwindigkeitsregler, Geschwin‐ digkeitsbegrenzer 3 134.
Tachograph & leuchtet im Fall einer Störung
3 94.
Tür offen y leuchtet rot.
Leuchtet mit eingeschalteter Zün‐
dung auf, wenn eine Tür oder die
Hecktür geöffnet ist.
Fahrzeuge mit automatisiertem
Schaltgetriebe: Im Getriebedisplay
leuchtet eine Kontrollleuchte auf und
zeigt die entsprechende offene Tür
an.Info-Displays
Driver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument unter dem Tachometer.
Je nach Fahrzeugkonfiguration er‐
scheinen die folgenden Punkte im Display:
■ Außentemperatur 3 76
■ Uhr 3 77
■ Kilometerzähler, Tageskilometer‐ zähler 3 80
■ Motorölstandsanzeige 3 81

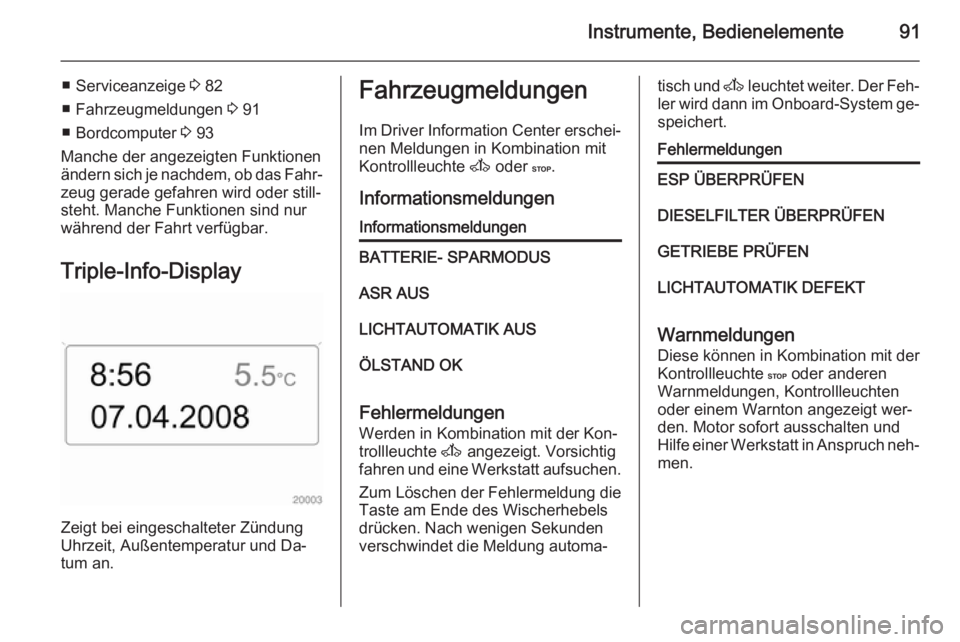

Instrumente, Bedienelemente91
■ Serviceanzeige 3 82
■ Fahrzeugmeldungen 3 91
■ Bordcomputer 3 93
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Triple-Info-Display
Zeigt bei eingeschalteter Zündung
Uhrzeit, Außentemperatur und Da‐
tum an.
Fahrzeugmeldungen
Im Driver Information Center erschei‐
nen Meldungen in Kombination mit
Kontrollleuchte A oder C.
InformationsmeldungenInformationsmeldungenBATTERIE- SPARMODUSASR AUSLICHTAUTOMATIK AUSÖLSTAND OK
Fehlermeldungen
Werden in Kombination mit der Kon‐
trollleuchte A angezeigt. Vorsichtig
fahren und eine Werkstatt aufsuchen.
Zum Löschen der Fehlermeldung die
Taste am Ende des Wischerhebels
drücken. Nach wenigen Sekunden
verschwindet die Meldung automa‐
tisch und A leuchtet weiter. Der Feh‐
ler wird dann im Onboard-System ge‐
speichert.FehlermeldungenESP ÜBERPRÜFENDIESELFILTER ÜBERPRÜFENGETRIEBE PRÜFENLICHTAUTOMATIK DEFEKT
Warnmeldungen
Diese können in Kombination mit der
Kontrollleuchte C oder anderen
Warnmeldungen, Kontrollleuchten
oder einem Warnton angezeigt wer‐
den. Motor sofort ausschalten und
Hilfe einer Werkstatt in Anspruch neh‐ men.

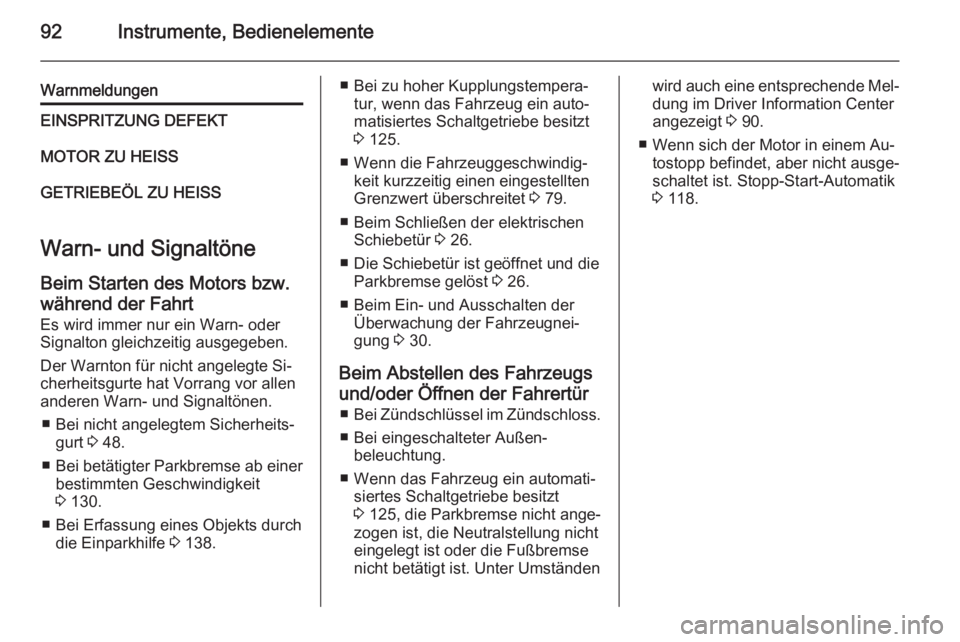

92Instrumente, Bedienelemente
WarnmeldungenEINSPRITZUNG DEFEKTMOTOR ZU HEISSGETRIEBEÖL ZU HEISS
Warn- und SignaltöneBeim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐ cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt 3 48.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit
3 130.
■ Bei Erfassung eines Objekts durch die Einparkhilfe 3 138.
■ Bei zu hoher Kupplungstempera‐
tur, wenn das Fahrzeug ein auto‐
matisiertes Schaltgetriebe besitzt
3 125.
■ Wenn die Fahrzeuggeschwindig‐ keit kurzzeitig einen eingestelltenGrenzwert überschreitet 3 79.
■ Beim Schließen der elektrischen Schiebetür 3 26.
■ Die Schiebetür ist geöffnet und die Parkbremse gelöst 3 26.
■ Beim Ein- und Ausschalten der Überwachung der Fahrzeugnei‐gung 3 30.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
■ Wenn das Fahrzeug ein automati‐ siertes Schaltgetriebe besitzt
3 125, die Parkbremse nicht ange‐
zogen ist, die Neutralstellung nicht
eingelegt ist oder die Fußbremse
nicht betätigt ist. Unter Umständenwird auch eine entsprechende Mel‐ dung im Driver Information Center
angezeigt 3 90.
■ Wenn sich der Motor in einem Au‐ tostopp befindet, aber nicht ausge‐
schaltet ist. Stopp-Start-Automatik
3 118.

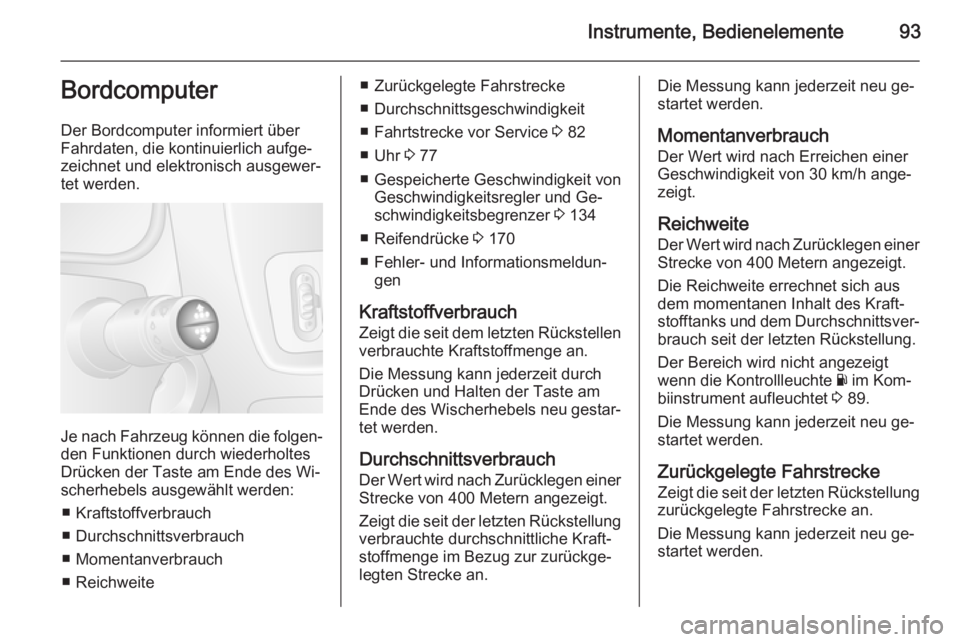

Instrumente, Bedienelemente93Bordcomputer
Der Bordcomputer informiert über
Fahrdaten, die kontinuierlich aufge‐
zeichnet und elektronisch ausgewer‐
tet werden.
Je nach Fahrzeug können die folgen‐
den Funktionen durch wiederholtes
Drücken der Taste am Ende des Wi‐
scherhebels ausgewählt werden:
■ Kraftstoffverbrauch
■ Durchschnittsverbrauch
■ Momentanverbrauch
■ Reichweite
■ Zurückgelegte Fahrstrecke
■ Durchschnittsgeschwindigkeit
■ Fahrtstrecke vor Service 3 82
■ Uhr 3 77
■ Gespeicherte Geschwindigkeit von Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 134
■ Reifendrücke 3 170
■ Fehler- und Informationsmeldun‐ gen
Kraftstoffverbrauch
Zeigt die seit dem letzten Rückstellen verbrauchte Kraftstoffmenge an.
Die Messung kann jederzeit durch
Drücken und Halten der Taste am
Ende des Wischerhebels neu gestar‐
tet werden.
Durchschnittsverbrauch
Der Wert wird nach Zurücklegen einer Strecke von 400 Metern angezeigt.
Zeigt die seit der letzten Rückstellung verbrauchte durchschnittliche Kraft‐
stoffmenge im Bezug zur zurückge‐
legten Strecke an.Die Messung kann jederzeit neu ge‐ startet werden.
Momentanverbrauch
Der Wert wird nach Erreichen einer
Geschwindigkeit von 30 km/h ange‐
zeigt.
Reichweite
Der Wert wird nach Zurücklegen einer Strecke von 400 Metern angezeigt.
Die Reichweite errechnet sich aus
dem momentanen Inhalt des Kraft‐
stofftanks und dem Durchschnittsver‐ brauch seit der letzten Rückstellung.
Der Bereich wird nicht angezeigt
wenn die Kontrollleuchte Y im Kom‐
biinstrument aufleuchtet 3 89.
Die Messung kann jederzeit neu ge‐
startet werden.
Zurückgelegte Fahrstrecke Zeigt die seit der letzten Rückstellung zurückgelegte Fahrstrecke an.
Die Messung kann jederzeit neu ge‐
startet werden.

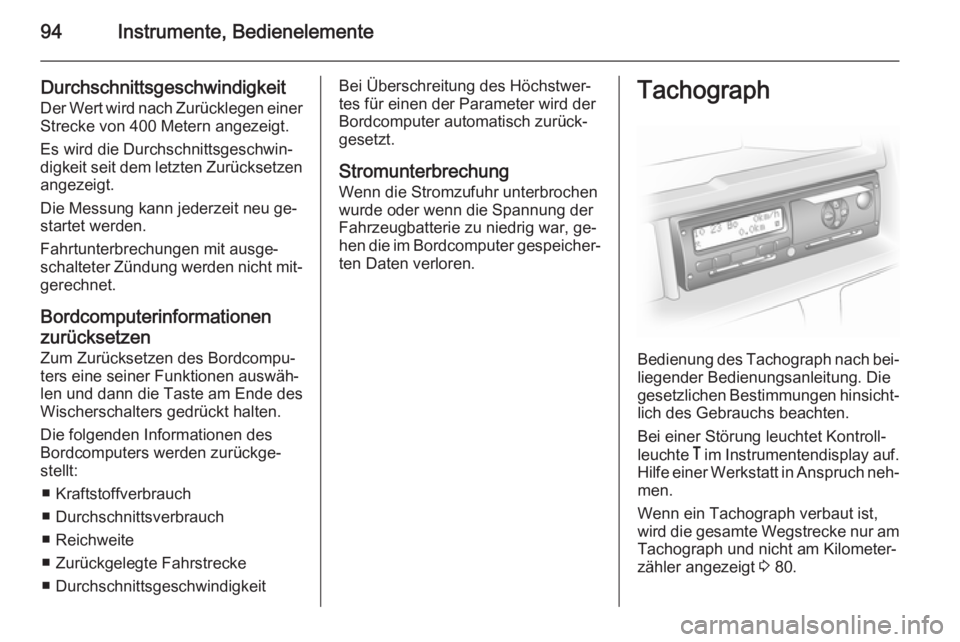

94Instrumente, Bedienelemente
Durchschnittsgeschwindigkeit
Der Wert wird nach Zurücklegen einer Strecke von 400 Metern angezeigt.
Es wird die Durchschnittsgeschwin‐
digkeit seit dem letzten Zurücksetzen
angezeigt.
Die Messung kann jederzeit neu ge‐
startet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐ gerechnet.
Bordcomputerinformationen
zurücksetzen
Zum Zurücksetzen des Bordcompu‐ ters eine seiner Funktionen auswäh‐
len und dann die Taste am Ende des
Wischerschalters gedrückt halten.
Die folgenden Informationen des
Bordcomputers werden zurückge‐
stellt:
■ Kraftstoffverbrauch
■ Durchschnittsverbrauch
■ Reichweite
■ Zurückgelegte Fahrstrecke
■ DurchschnittsgeschwindigkeitBei Überschreitung des Höchstwer‐
tes für einen der Parameter wird der
Bordcomputer automatisch zurück‐
gesetzt.
Stromunterbrechung Wenn die Stromzufuhr unterbrochen
wurde oder wenn die Spannung der
Fahrzeugbatterie zu niedrig war, ge‐
hen die im Bordcomputer gespeicher‐ ten Daten verloren.Tachograph
Bedienung des Tachograph nach bei‐liegender Bedienungsanleitung. Diegesetzlichen Bestimmungen hinsicht‐
lich des Gebrauchs beachten.
Bei einer Störung leuchtet Kontroll‐
leuchte & im Instrumentendisplay auf.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Wenn ein Tachograph verbaut ist,
wird die gesamte Wegstrecke nur am
Tachograph und nicht am Kilometer‐
zähler angezeigt 3 80.

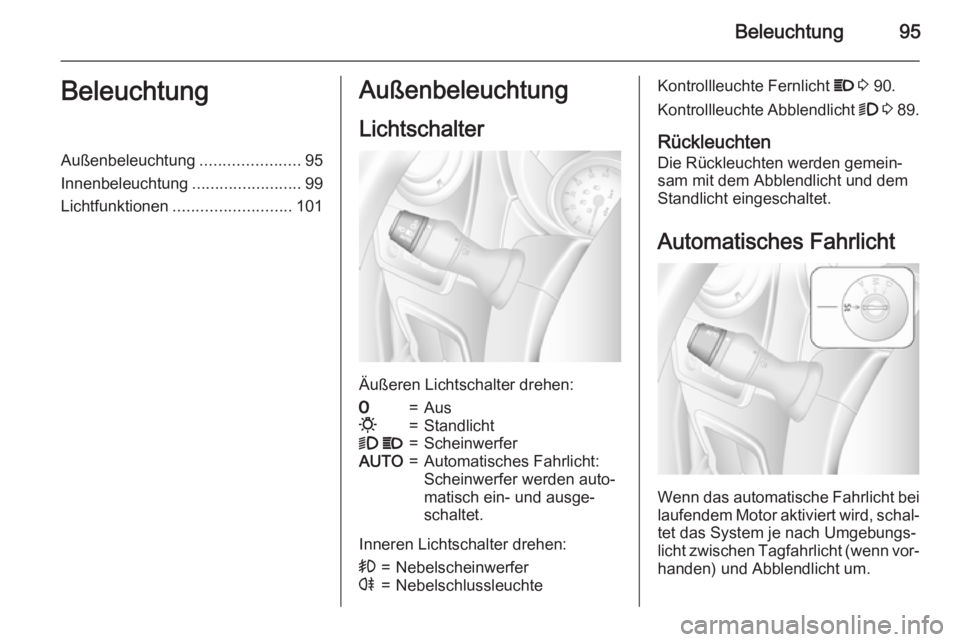

Beleuchtung95BeleuchtungAußenbeleuchtung......................95
Innenbeleuchtung ........................99
Lichtfunktionen .......................... 101Außenbeleuchtung
Lichtschalter
Äußeren Lichtschalter drehen:
7=Aus0=Standlicht9 P=ScheinwerferAUTO=Automatisches Fahrlicht:
Scheinwerfer werden auto‐
matisch ein- und ausge‐
schaltet.
Inneren Lichtschalter drehen:
>=Nebelscheinwerferr=NebelschlussleuchteKontrollleuchte Fernlicht P 3 90.
Kontrollleuchte Abblendlicht 9 3 89.
Rückleuchten Die Rückleuchten werden gemein‐
sam mit dem Abblendlicht und dem
Standlicht eingeschaltet.
Automatisches Fahrlicht
Wenn das automatische Fahrlicht bei laufendem Motor aktiviert wird, schal‐
tet das System je nach Umgebungs‐
licht zwischen Tagfahrlicht (wenn vor‐ handen) und Abblendlicht um.

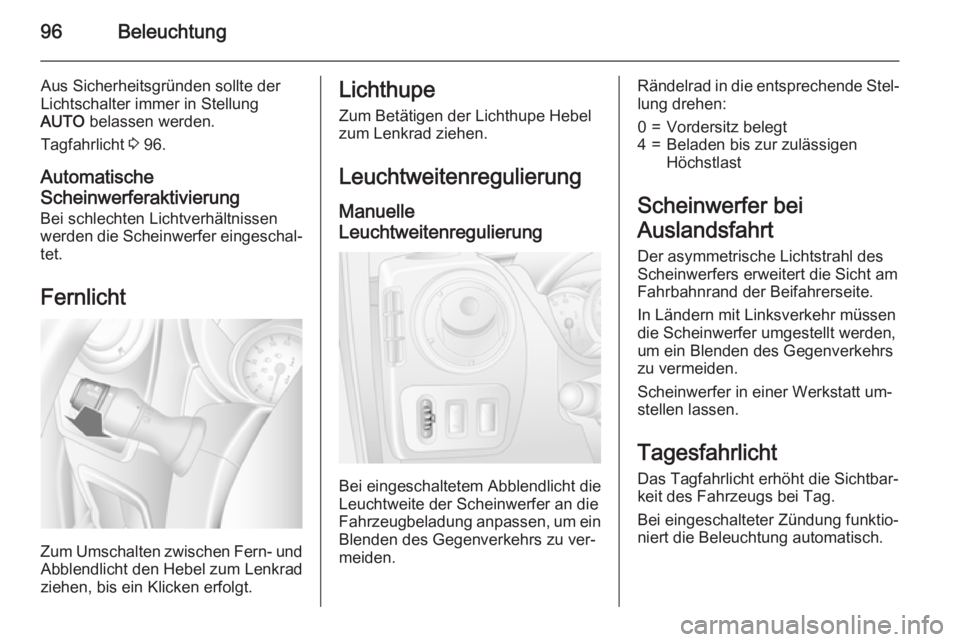

96Beleuchtung
Aus Sicherheitsgründen sollte derLichtschalter immer in Stellung
AUTO belassen werden.
Tagfahrlicht 3 96.
Automatische
Scheinwerferaktivierung
Bei schlechten Lichtverhältnissen
werden die Scheinwerfer eingeschal‐
tet.
Fernlicht
Zum Umschalten zwischen Fern- und Abblendlicht den Hebel zum Lenkrad
ziehen, bis ein Klicken erfolgt.
Lichthupe
Zum Betätigen der Lichthupe Hebel zum Lenkrad ziehen.
LeuchtweitenregulierungManuelle
Leuchtweitenregulierung
Bei eingeschaltetem Abblendlicht die
Leuchtweite der Scheinwerfer an die
Fahrzeugbeladung anpassen, um ein Blenden des Gegenverkehrs zu ver‐
meiden.
Rändelrad in die entsprechende Stel‐ lung drehen:0=Vordersitz belegt4=Beladen bis zur zulässigen
Höchstlast
Scheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern mit Linksverkehr müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Scheinwerfer in einer Werkstatt um‐
stellen lassen.
Tagesfahrlicht Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Bei eingeschalteter Zündung funktio‐ niert die Beleuchtung automatisch.

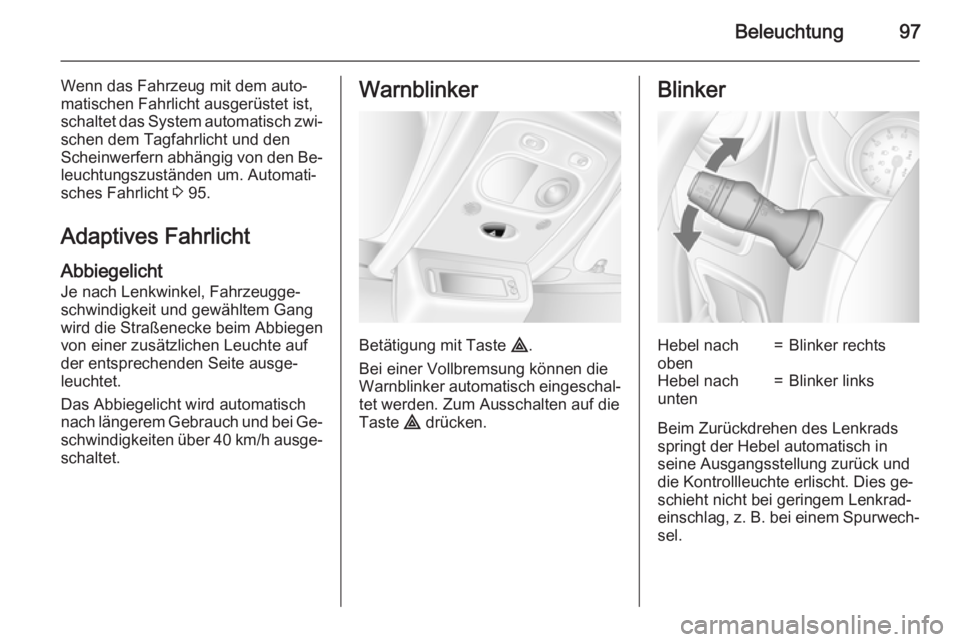

Beleuchtung97
Wenn das Fahrzeug mit dem auto‐
matischen Fahrlicht ausgerüstet ist,
schaltet das System automatisch zwi‐ schen dem Tagfahrlicht und den
Scheinwerfern abhängig von den Be‐ leuchtungszuständen um. Automati‐
sches Fahrlicht 3 95.
Adaptives Fahrlicht
Abbiegelicht
Je nach Lenkwinkel, Fahrzeugge‐ schwindigkeit und gewähltem Gang
wird die Straßenecke beim Abbiegen
von einer zusätzlichen Leuchte auf
der entsprechenden Seite ausge‐
leuchtet.
Das Abbiegelicht wird automatisch
nach längerem Gebrauch und bei Ge‐
schwindigkeiten über 40 km/h ausge‐ schaltet.Warnblinker
Betätigung mit Taste ¨.
Bei einer Vollbremsung können die
Warnblinker automatisch eingeschal‐ tet werden. Zum Ausschalten auf die
Taste ¨ drücken.
BlinkerHebel nach
oben=Blinker rechtsHebel nach
unten=Blinker links
Beim Zurückdrehen des Lenkrads
springt der Hebel automatisch in
seine Ausgangsstellung zurück und
die Kontrollleuchte erlischt. Dies ge‐
schieht nicht bei geringem Lenkrad‐
einschlag, z. B. bei einem Spurwech‐
sel.

98Beleuchtung
Für ein dreimaliges Blinken, z. B. bei
einem Spurwechsel, den Hebel zum
ersten Anschlag bewegen. Nach dem
Loslassen springt der Hebel zurück.
Bei Betätigung über den ersten
Druckpunkt hinaus wird der Blinker
dauerhaft eingeschaltet. Blinker ma‐
nuell durch Rückstellen des Hebels in seine Ausgangsstellung ausschalten.
Nebelscheinwerfer
Inneren Schalter in Stellung > dre‐
hen und loslassen.
Die Nebelscheinwerfer funktionieren
nur bei eingeschalteter Zündung und
eingeschalteten Scheinwerfern.
Nebelschlusslicht
Inneren Schalter in Stellung r dre‐
hen und loslassen.
Die Nebelschlussleuchten funktionie‐
ren nur bei eingeschalteter Zündung und eingeschalteten Scheinwerfern.
Die Nebelschlussleuchten des Fahr‐
zeugs sind im Anhängerbetrieb deak‐
tiviert.
Rückfahrlicht
Die Rückfahrlichter leuchten bei ein‐
geschalteter Zündung und eingeleg‐
tem Rückwärtsgang.
Beschlagene
Leuchtenabdeckungen
Die Innenseite der Leuchtenab‐
deckungen kann bei ungünstigen
nasskalten Witterungsverhältnissen,
starkem Regen oder nach der Wa‐
genwäsche kurzzeitig beschlagen.
Der Beschlag verschwindet nach kur‐
zer Zeit von selbst, zur Unterstützung die Scheinwerfer einschalten.
