Conservação do veículo169

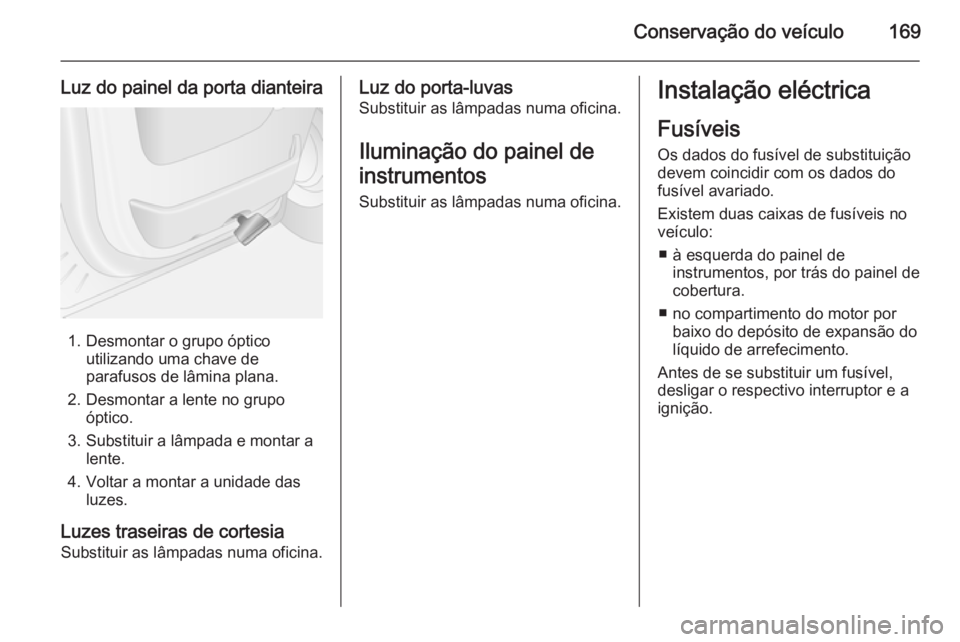

Luz do painel da porta dianteira
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Desmontar a lente no grupo óptico.
3. Substituir a lâmpada e montar a lente.
4. Voltar a montar a unidade das luzes.
Luzes traseiras de cortesia Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
■ à esquerda do painel de instrumentos, por trás do painel de
cobertura.
■ no compartimento do motor por baixo do depósito de expansão do
líquido de arrefecimento.
Antes de se substituir um fusível, desligar o respectivo interruptor e aignição.

170Conservação do veículo
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
É aconselhável ter um conjunto
completo de fusíveis. Consultar uma
oficina.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Para facilitar a substituição dos
fusíveis, existe um extractor de
fusíveis na caixa de fusíveis do painel de instrumentos.

Conservação do veículo171

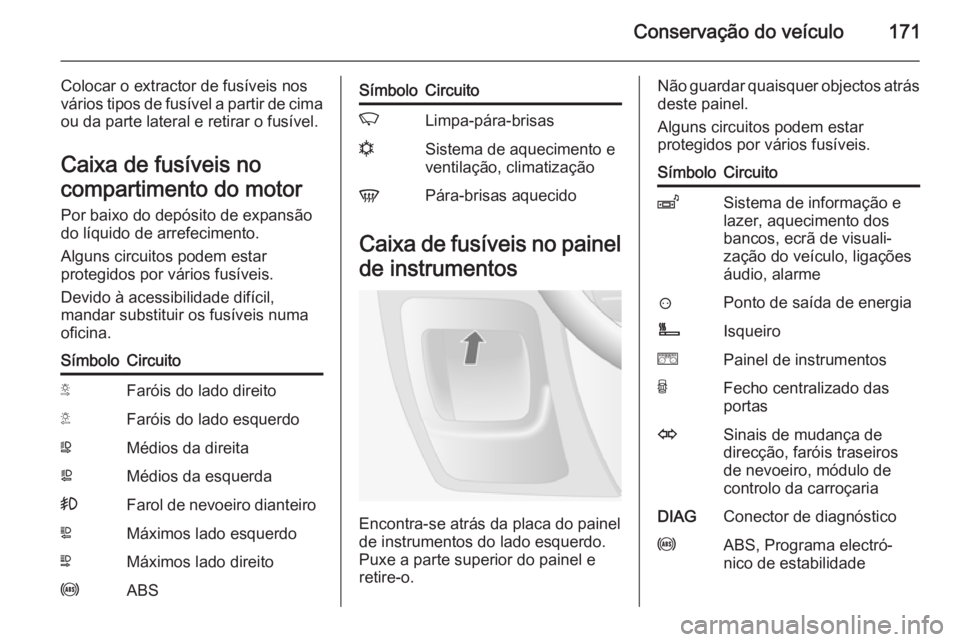

Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
Por baixo do depósito de expansão
do líquido de arrefecimento.
Alguns circuitos podem estar
protegidos por vários fusíveis.
Devido à acessibilidade difícil,
mandar substituir os fusíveis numa
oficina.SímboloCircuitoSFaróis do lado direitoTFaróis do lado esquerdoWMédios da direitaaMédios da esquerda>Farol de nevoeiro dianteiroLMáximos lado esquerdoNMáximos lado direitouABSSímboloCircuitoKLimpa-pára-brisasnSistema de aquecimento e ventilação, climatizaçãoVPára-brisas aquecido
Caixa de fusíveis no painel
de instrumentos
Encontra-se atrás da placa do painel
de instrumentos do lado esquerdo.
Puxe a parte superior do painel e
retire-o.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.SímboloCircuitoZSistema de informação e
lazer, aquecimento dos
bancos, ecrã de visuali‐
zação do veículo, ligações
áudio, alarme?Ponto de saída de energiaÌIsqueiroePainel de instrumentosUFecho centralizado das
portasOSinais de mudança de
direcção, faróis traseiros
de nevoeiro, módulo de
controlo da carroçariaDIAGConector de diagnósticouABS, Programa electró‐
nico de estabilidade

172Conservação do veículo

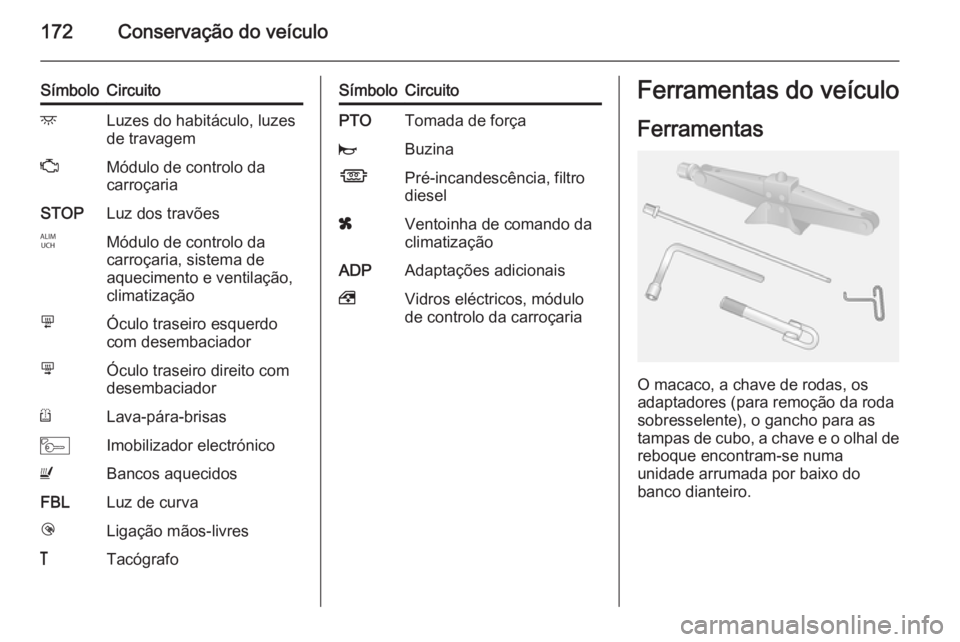

SímboloCircuitodLuzes do habitáculo, luzes
de travagemZMódulo de controlo da
carroçariaSTOPLuz dos travõesIMódulo de controlo da
carroçaria, sistema de
aquecimento e ventilação,
climatizaçãomÓculo traseiro esquerdo
com desembaciadornÓculo traseiro direito com
desembaciadorRLava-pára-brisasMImobilizador electrónicoUBancos aquecidosFBLLuz de curvalLigação mãos-livres&TacógrafoSímboloCircuitoPTOTomada de forçajBuzinaÍPré-incandescência, filtro
dieselxVentoinha de comando da
climatizaçãoADPAdaptações adicionais,Vidros eléctricos, módulo
de controlo da carroçariaFerramentas do veículo
Ferramentas
O macaco, a chave de rodas, os
adaptadores (para remoção da roda
sobresselente), o gancho para as
tampas de cubo, a chave e o olhal de reboque encontram-se numa
unidade arrumada por baixo do
banco dianteiro.

Conservação do veículo173

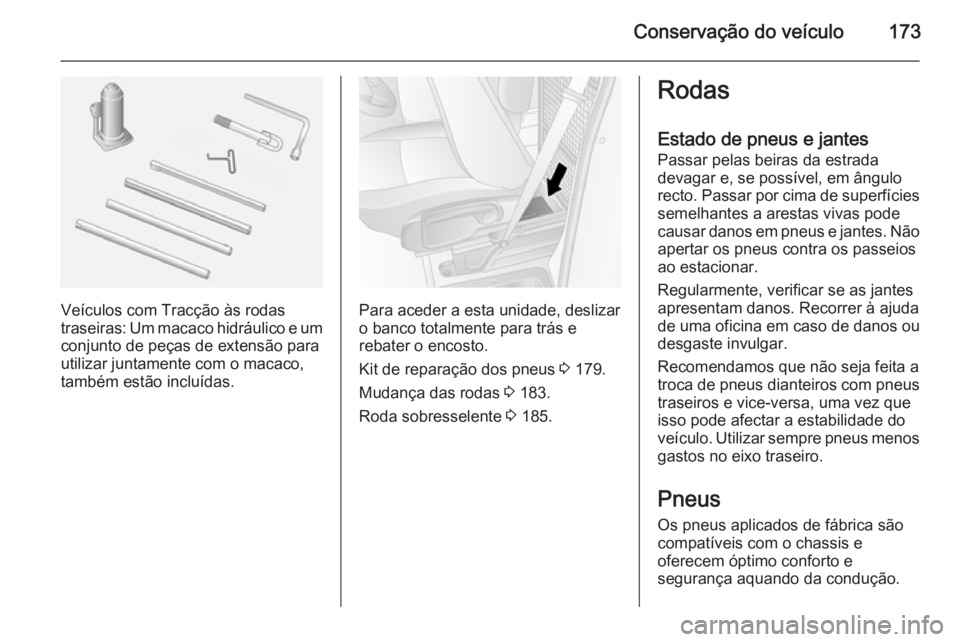

Veículos com Tracção às rodas
traseiras: Um macaco hidráulico e um conjunto de peças de extensão para
utilizar juntamente com o macaco, também estão incluídas.Para aceder a esta unidade, deslizar
o banco totalmente para trás e
rebater o encosto.
Kit de reparação dos pneus 3 179.
Mudança das rodas 3 183.
Roda sobresselente 3 185.
Rodas
Estado de pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Recomendamos que não seja feita a troca de pneus dianteiros com pneus
traseiros e vice-versa, uma vez que
isso pode afectar a estabilidade do
veículo. Utilizar sempre pneus menos gastos no eixo traseiro.
Pneus
Os pneus aplicados de fábrica são
compatíveis com o chassis e
oferecem óptimo conforto e
segurança aquando da condução.

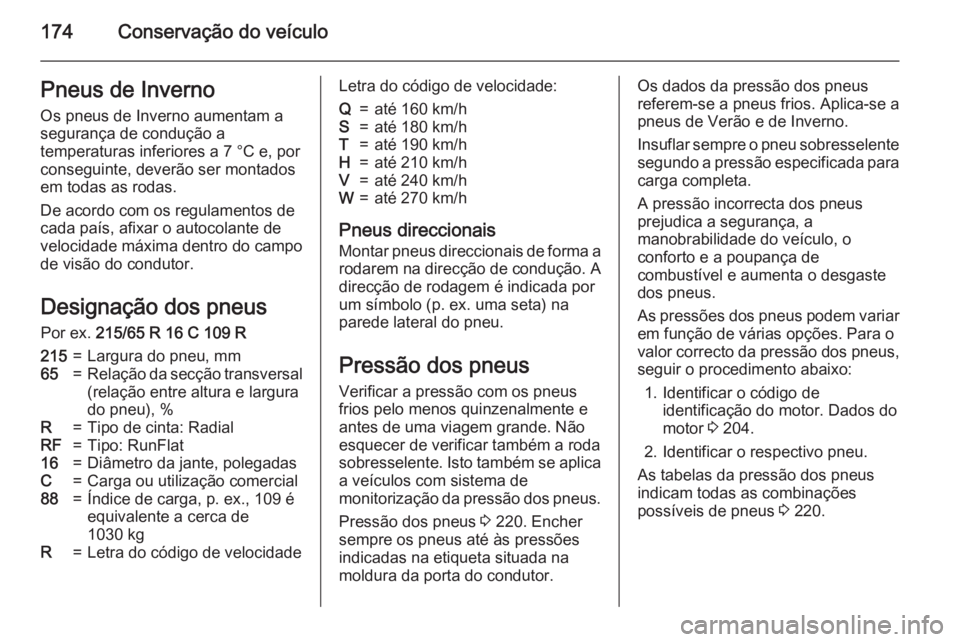

174Conservação do veículoPneus de InvernoOs pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 °C e, por
conseguinte, deverão ser montados
em todas as rodas.
De acordo com os regulamentos de
cada país, afixar o autocolante de
velocidade máxima dentro do campo
de visão do condutor.
Designação dos pneus Por ex. 215/65 R 16 C 109 R215=Largura do pneu, mm65=Relação da secção transversal
(relação entre altura e largura
do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat16=Diâmetro da jante, polegadasC=Carga ou utilização comercial88=Índice de carga, p. ex., 109 é
equivalente a cerca de
1030 kgR=Letra do código de velocidadeLetra do código de velocidade:Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos quinzenalmente e
antes de uma viagem grande. Não
esquecer de verificar também a roda
sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Pressão dos pneus 3 220. Encher
sempre os pneus até às pressões
indicadas na etiqueta situada na
moldura da porta do condutor.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus,
seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 204.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 220.

Conservação do veículo175

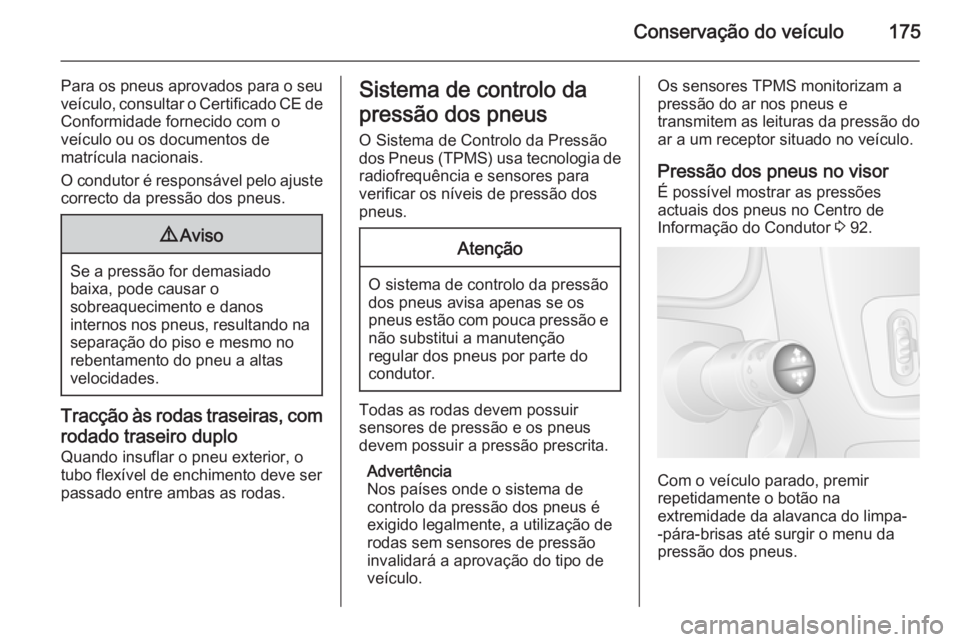

Para os pneus aprovados para o seuveículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
Tracção às rodas traseiras, com
rodado traseiro duplo Quando insuflar o pneu exterior, o
tubo flexível de enchimento deve ser
passado entre ambas as rodas.
Sistema de controlo da
pressão dos pneus
O Sistema de Controlo da Pressão dos Pneus (TPMS) usa tecnologia de
radiofrequência e sensores para
verificar os níveis de pressão dos
pneus.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
Os sensores TPMS monitorizam a
pressão do ar nos pneus e
transmitem as leituras da pressão do
ar a um receptor situado no veículo.
Pressão dos pneus no visor
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor 3 92.
Com o veículo parado, premir
repetidamente o botão na
extremidade da alavanca do limpa-
-pára-brisas até surgir o menu da
pressão dos pneus.

176Conservação do veículo

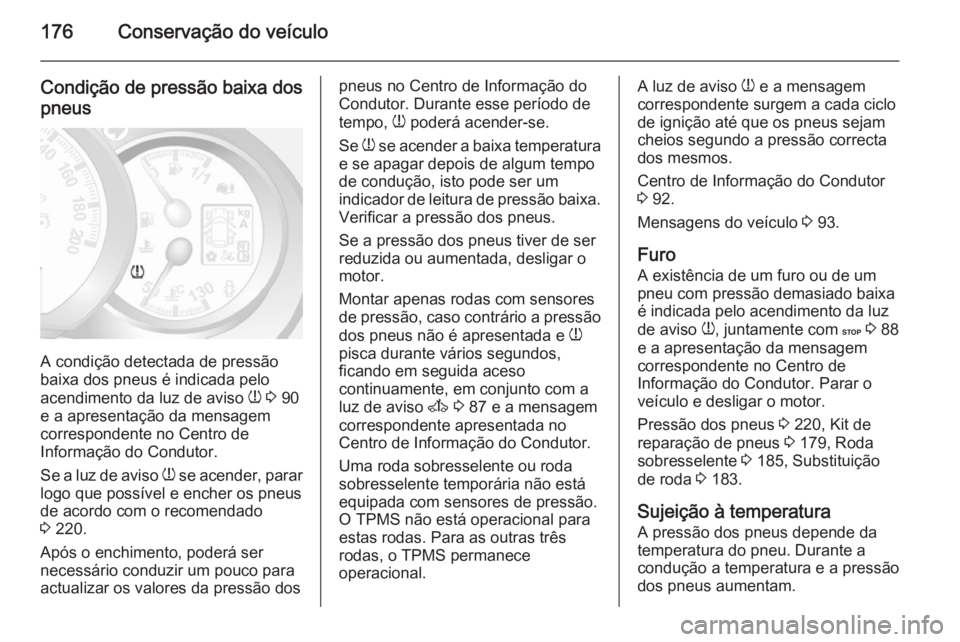

Condição de pressão baixa dospneus
A condição detectada de pressão
baixa dos pneus é indicada pelo
acendimento da luz de aviso w 3 90
e a apresentação da mensagem
correspondente no Centro de
Informação do Condutor.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 220.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa. Verificar a pressão dos pneus.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Montar apenas rodas com sensores
de pressão, caso contrário a pressão
dos pneus não é apresentada e w
pisca durante vários segundos,
ficando em seguida aceso
continuamente, em conjunto com a
luz de aviso A 3 87 e a mensagem
correspondente apresentada no
Centro de Informação do Condutor.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensores de pressão.
O TPMS não está operacional para
estas rodas. Para as outras três
rodas, o TPMS permanece
operacional.A luz de aviso w e a mensagem
correspondente surgem a cada ciclo
de ignição até que os pneus sejam
cheios segundo a pressão correcta
dos mesmos.
Centro de Informação do Condutor
3 92.
Mensagens do veículo 3 93.
Furo A existência de um furo ou de um
pneu com pressão demasiado baixa
é indicada pelo acendimento da luz
de aviso w, juntamente com C 3 88
e a apresentação da mensagem
correspondente no Centro de
Informação do Condutor. Parar o
veículo e desligar o motor.
Pressão dos pneus 3 220, Kit de
reparação de pneus 3 179, Roda
sobresselente 3 185, Substituição
de roda 3 183.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.

Conservação do veículo177

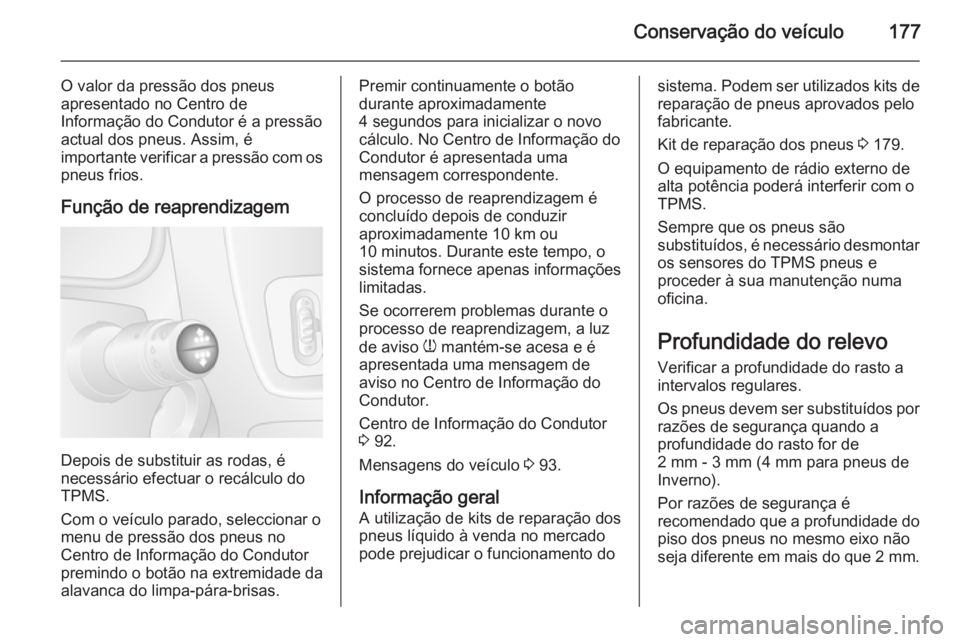

O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
actual dos pneus. Assim, é
importante verificar a pressão com os
pneus frios.
Função de reaprendizagem
Depois de substituir as rodas, é
necessário efectuar o recálculo do TPMS.
Com o veículo parado, seleccionar o menu de pressão dos pneus no
Centro de Informação do Condutor
premindo o botão na extremidade da
alavanca do limpa-pára-brisas.
Premir continuamente o botão
durante aproximadamente
4 segundos para inicializar o novo
cálculo. No Centro de Informação do
Condutor é apresentada uma
mensagem correspondente.
O processo de reaprendizagem é
concluído depois de conduzir
aproximadamente 10 km ou
10 minutos. Durante este tempo, o
sistema fornece apenas informações
limitadas.
Se ocorrerem problemas durante o
processo de reaprendizagem, a luz
de aviso w mantém-se acesa e é
apresentada uma mensagem de
aviso no Centro de Informação do
Condutor.
Centro de Informação do Condutor
3 92.
Mensagens do veículo 3 93.
Informação geral
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento dosistema. Podem ser utilizados kits de reparação de pneus aprovados pelo
fabricante.
Kit de reparação dos pneus 3 179.
O equipamento de rádio externo de
alta potência poderá interferir com o
TPMS.
Sempre que os pneus são
substituídos, é necessário desmontar
os sensores do TPMS pneus e
proceder à sua manutenção numa oficina.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo não
seja diferente em mais do que 2 mm.

178Conservação do veículo
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões das rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus
utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
