Nega vozila169
2. Vzemite ven kompresor.
3. Vzemite električne napajalne vodnike in zračno cev iz
predalčkov na spodnji strani
kompresorja.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Privijte cev za tesnilno sredstvona ventil pnevmatike.
8. Stikalo na kompresorju mora biti v
položaju O.
9.
Priključite rdeči < vodnik
kompresorja na pomožni startni
priklop 3 176.
Opomba
Odvisno od modela je priključek za
zagon s premostitvenimi kabli lahko
nameščen na levi ali desni strani
motornega prostora.

170Nega vozila
10.Črni kabel ] priklopite na maso
vozila ( npr. na bloku motorja ali na
vijak obese motorja).
Opomba
Odvisno od vrste kompleta za
popravilo pnevmatik bo morda treba
povezati napajalni kabel z električno vtičnico ali vtičnico za cigaretni
vžigalnik.
Za ta tip ni na voljo rdeče < in
črne ] napajalne žice.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.11. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se polni s tesnilnim sredstvom.
12. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov. Tlak prične nato
padati.
13. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.14. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 207. Ko je
dosežen pravilen trak, izklopite
kompresor tako, da preklopite
prevesno stikalo v položaj O.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa (približno 2 metra).
Ponovno priklopite komplet za
popravilo pnevmatik in nadaljujte
s postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po

Nega vozila171
naknadnih 10-ih minutah nidosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb ob
manometru.
Ne uporabljajte kompresorja dlje
kot 10 minut.
15. Odstranite komplet za popravilo pnevmatik.
16. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
17. Priložena nalepka prikazuje maksimalno dovoljeno hitrost, s
katero se sme vozilo po popravilu pnevmatike premikati. Nalepko
nalepite v voznikovo vidno polje.
18. Privijte cev za tesnilno sredstvo na prosti priključek na dozi s
tesnilnim sredstvom. To prepreči
puščanje doze. Shranite posodo s
tesnilnim sredstvom v plastično
vrečo. Komplet za popravilo
pnevmatik pospravite pod
sprednji sedež.
19. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10 km (vendar ne
več kot 10 minut) preverite tlak v
pnevmatiki s kompresorjem.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
20. Če je tlak v pnevmatiki nad 3,1 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 3,1 bara, se vozilo ne sme voziti.
Poiščite strokovno pomoč v servisni delavnici.
21. Komplet za popravilo pnevmatik pospravite pod sprednji sedež.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo
dajte zamenjati, kakor hitro je to izvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.

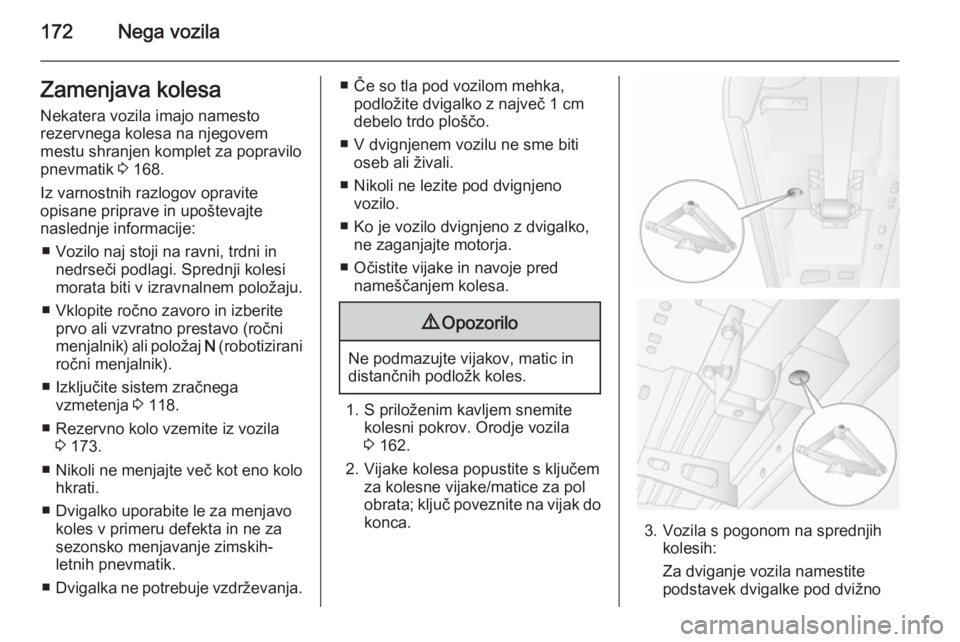

172Nega vozilaZamenjava kolesa
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 168.
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
■ Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem položaju.
■ Vklopite ročno zavoro in izberite prvo ali vzvratno prestavo (ročni
menjalnik) ali položaj N (robotizirani
ročni menjalnik).
■ Izključite sistem zračnega vzmetenja 3 118.
■ Rezervno kolo vzemite iz vozila 3 173.
■ Nikoli ne menjajte več kot eno kolo hkrati.
■ Dvigalko uporabite le za menjavo koles v primeru defekta in ne zasezonsko menjavanje zimskih-letnih pnevmatik.
■ Dvigalka ne potrebuje vzdrževanja.■ Če so tla pod vozilom mehka,
podložite dvigalko z največ 1 cm
debelo trdo ploščo.
■ V dvignjenem vozilu ne sme biti oseb ali živali.
■ Nikoli ne lezite pod dvignjeno vozilo.
■ Ko je vozilo dvignjeno z dvigalko, ne zaganjajte motorja.
■ Očistite vijake in navoje pred nameščanjem kolesa.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. S priloženim kavljem snemite kolesni pokrov. Orodje vozila
3 162.
2. Vijake kolesa popustite s ključem za kolesne vijake/matice za pol
obrata; ključ poveznite na vijak do
konca.
3. Vozila s pogonom na sprednjih kolesih:
Za dviganje vozila namestite
podstavek dvigalke pod dvižno

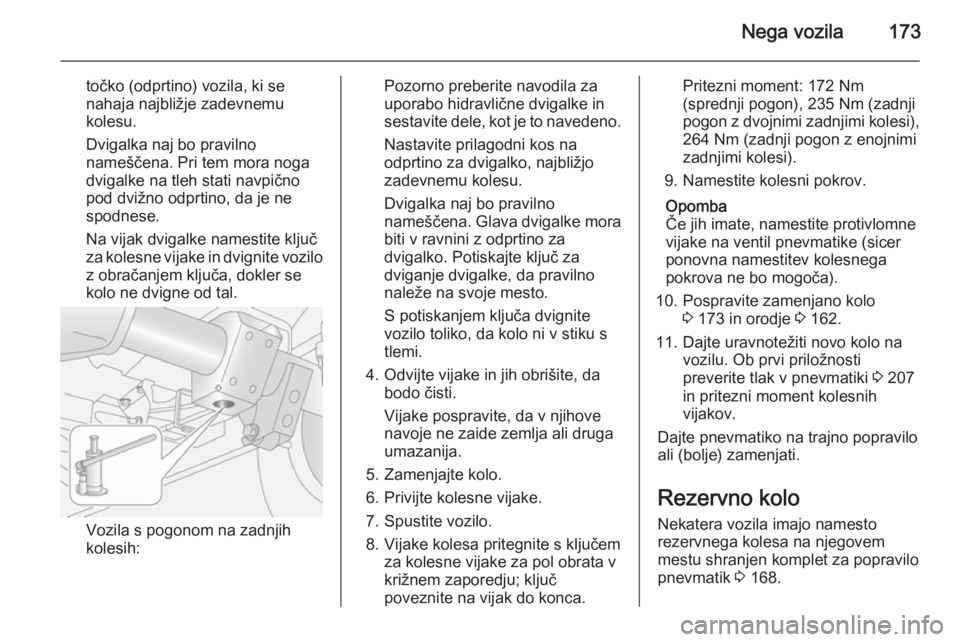

Nega vozila173
točko (odprtino) vozila, ki senahaja najbližje zadevnemu
kolesu.
Dvigalka naj bo pravilno nameščena. Pri tem mora noga
dvigalke na tleh stati navpično
pod dvižno odprtino, da je ne
spodnese.
Na vijak dvigalke namestite ključ
za kolesne vijake in dvignite vozilo
z obračanjem ključa, dokler se
kolo ne dvigne od tal.
Vozila s pogonom na zadnjih
kolesih:
Pozorno preberite navodila za
uporabo hidravlične dvigalke in
sestavite dele, kot je to navedeno.
Nastavite prilagodni kos na
odprtino za dvigalko, najbližjo
zadevnemu kolesu.
Dvigalka naj bo pravilno nameščena. Glava dvigalke mora
biti v ravnini z odprtino za
dvigalko. Potiskajte ključ za
dviganje dvigalke, da pravilno
naleže na svoje mesto.
S potiskanjem ključa dvignite
vozilo toliko, da kolo ni v stiku s
tlemi.
4. Odvijte vijake in jih obrišite, da bodo čisti.
Vijake pospravite, da v njihove
navoje ne zaide zemlja ali druga
umazanija.
5. Zamenjajte kolo.
6. Privijte kolesne vijake.
7. Spustite vozilo.
8. Vijake kolesa pritegnite s ključem za kolesne vijake za pol obrata v
križnem zaporedju; ključ
poveznite na vijak do konca.Pritezni moment: 172 Nm
(sprednji pogon), 235 Nm (zadnji
pogon z dvojnimi zadnjimi kolesi), 264 Nm (zadnji pogon z enojnimi
zadnjimi kolesi).
9. Namestite kolesni pokrov.
Opomba
Če jih imate, namestite protivlomne vijake na ventil pnevmatike (sicer
ponovna namestitev kolesnega pokrova ne bo mogoča).
10. Pospravite zamenjano kolo 3 173 in orodje 3 162.
11. Dajte uravnotežiti novo kolo na vozilu. Ob prvi priložnosti
preverite tlak v pnevmatiki 3 207
in pritezni moment kolesnih vijakov.
Dajte pnevmatiko na trajno popravilo ali (bolje) zamenjati.
Rezervno kolo
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 168.

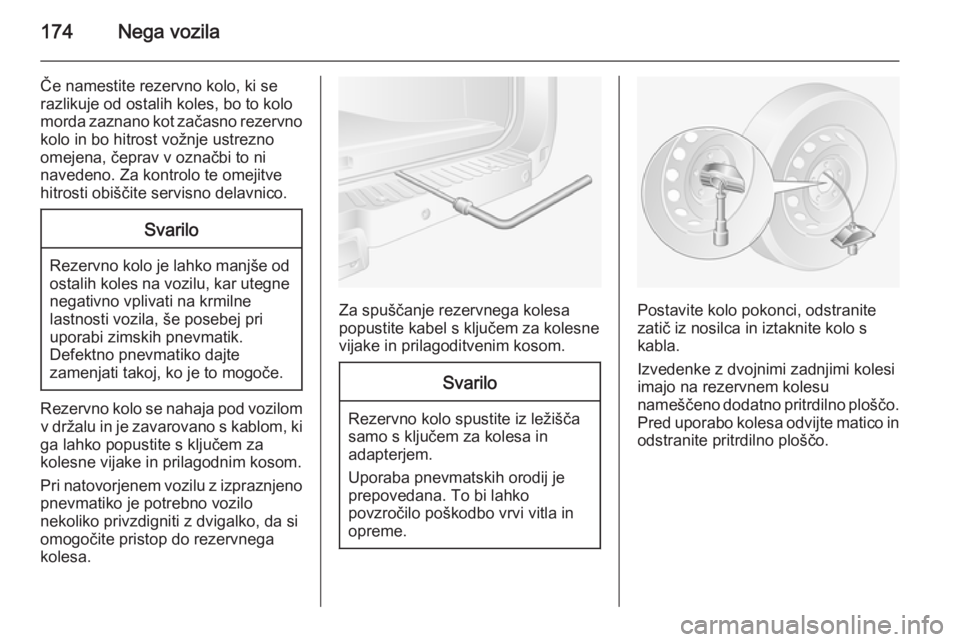

174Nega vozila
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo se nahaja pod vozilom v držalu in je zavarovano s kablom, ki
ga lahko popustite s ključem za
kolesne vijake in prilagodnim kosom.
Pri natovorjenem vozilu z izpraznjeno pnevmatiko je potrebno vozilo
nekoliko privzdigniti z dvigalko, da si
omogočite pristop do rezervnega
kolesa.
Za spuščanje rezervnega kolesa
popustite kabel s ključem za kolesne vijake in prilagoditvenim kosom.
Svarilo
Rezervno kolo spustite iz ležišča
samo s ključem za kolesa in
adapterjem.
Uporaba pnevmatskih orodij je
prepovedana. To bi lahko
povzročilo poškodbo vrvi vitla in
opreme.
Postavite kolo pokonci, odstranite
zatič iz nosilca in iztaknite kolo s
kabla.
Izvedenke z dvojnimi zadnjimi kolesi
imajo na rezervnem kolesu
nameščeno dodatno pritrdilno ploščo. Pred uporabo kolesa odvijte matico in
odstranite pritrdilno ploščo.

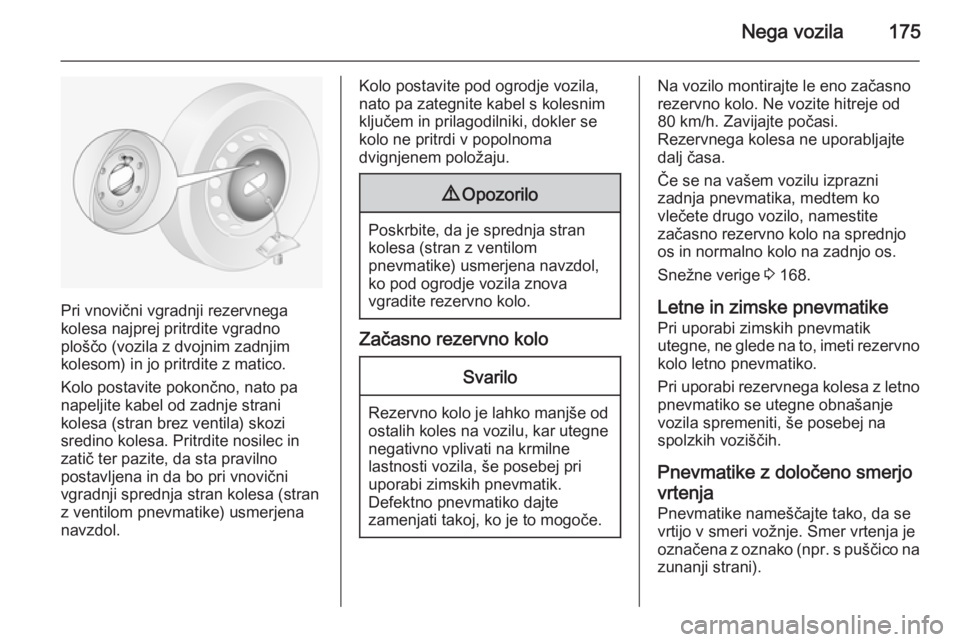

Nega vozila175
Pri vnovični vgradnji rezervnega
kolesa najprej pritrdite vgradno
ploščo (vozila z dvojnim zadnjim kolesom) in jo pritrdite z matico.
Kolo postavite pokončno, nato pa
napeljite kabel od zadnje strani
kolesa (stran brez ventila) skozi
sredino kolesa. Pritrdite nosilec in zatič ter pazite, da sta pravilno
postavljena in da bo pri vnovični
vgradnji sprednja stran kolesa (stran
z ventilom pnevmatike) usmerjena
navzdol.
Kolo postavite pod ogrodje vozila,
nato pa zategnite kabel s kolesnim
ključem in prilagodilniki, dokler se
kolo ne pritrdi v popolnoma
dvignjenem položaju.9 Opozorilo
Poskrbite, da je sprednja stran
kolesa (stran z ventilom
pnevmatike) usmerjena navzdol, ko pod ogrodje vozila znova
vgradite rezervno kolo.
Začasno rezervno kolo
Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če se na vašem vozilu izprazni
zadnja pnevmatika, medtem ko
vlečete drugo vozilo, namestite
začasno rezervno kolo na sprednjo
os in normalno kolo na zadnjo os.
Snežne verige 3 168.
Letne in zimske pnevmatike Pri uporabi zimskih pnevmatik
utegne, ne glede na to, imeti rezervno kolo letno pnevmatiko.
Pri uporabi rezervnega kolesa z letno
pnevmatiko se utegne obnašanje
vozila spremeniti, še posebej na
spolzkih voziščih.
Pnevmatike z določeno smerjo vrtenja Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako ( npr. s puščico na
zunanji strani).

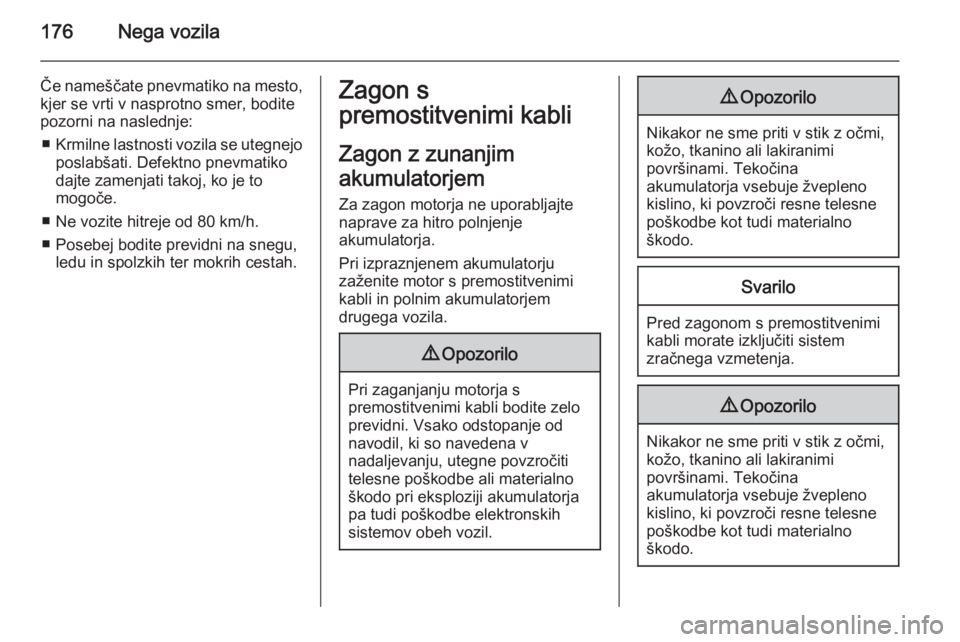

176Nega vozila
Če nameščate pnevmatiko na mesto,
kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
■ Krmilne lastnosti vozila se utegnejo
poslabšati. Defektno pnevmatiko dajte zamenjati takoj, ko je to
mogoče.
■ Ne vozite hitreje od 80 km/h.
■ Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih cestah.Zagon s
premostitvenimi kabli
Zagon z zunanjim
akumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
Svarilo
Pred zagonom s premostitvenimi
kabli morate izključiti sistem
zračnega vzmetenja.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.

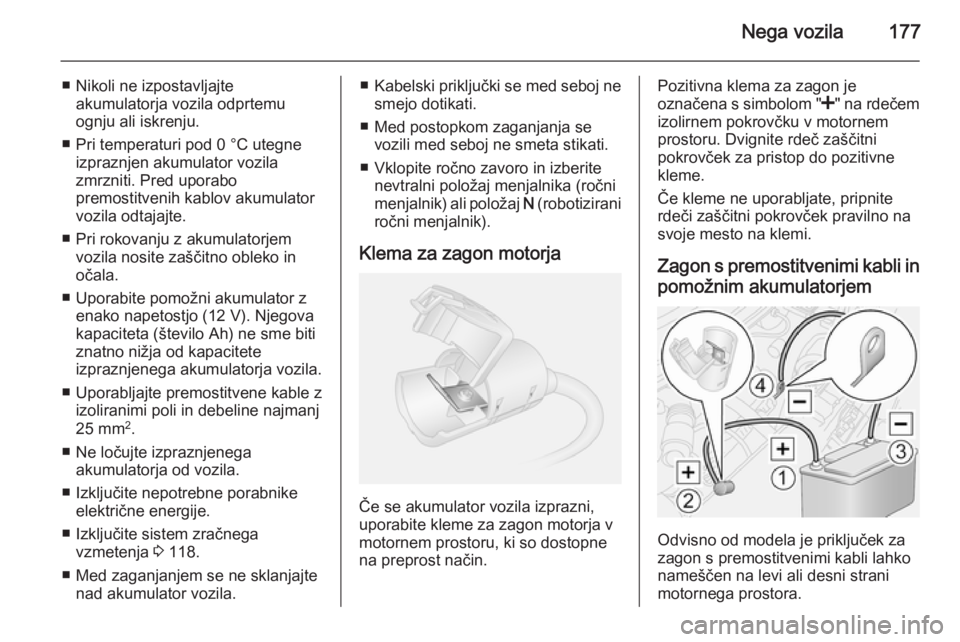

Nega vozila177
■ Nikoli ne izpostavljajteakumulatorja vozila odprtemu
ognju ali iskrenju.
■ Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov akumulator vozila odtajajte.
■ Pri rokovanju z akumulatorjem vozila nosite zaščitno obleko in
očala.
■ Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti
znatno nižja od kapacitete
izpraznjenega akumulatorja vozila.
■ Uporabljajte premostitvene kable z izoliranimi poli in debeline najmanj
25 mm 2
.
■ Ne ločujte izpraznjenega akumulatorja od vozila.
■ Izključite nepotrebne porabnike električne energije.
■ Izključite sistem zračnega vzmetenja 3 118.
■ Med zaganjanjem se ne sklanjajte nad akumulator vozila.■ Kabelski priključki se med seboj ne
smejo dotikati.
■ Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
■ Vklopite ročno zavoro in izberite nevtralni položaj menjalnika (ročni
menjalnik) ali položaj N (robotizirani
ročni menjalnik).
Klema za zagon motorja
Če se akumulator vozila izprazni,
uporabite kleme za zagon motorja v
motornem prostoru, ki so dostopne
na preprost način.
Pozitivna klema za zagon je
označena s simbolom " <" na rdečem
izolirnem pokrovčku v motornem
prostoru. Dvignite rdeč zaščitni
pokrovček za pristop do pozitivne
kleme.
Če kleme ne uporabljate, pripnite
rdeči zaščitni pokrovček pravilno na
svoje mesto na klemi.
Zagon s premostitvenimi kabli in
pomožnim akumulatorjem
Odvisno od modela je priključek za
zagon s premostitvenimi kabli lahko
nameščen na levi ali desni strani
motornega prostora.

178Nega vozila
Vrstni red priklopa premostitvenih
kablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec rdečega kabla na klemo za zagon v vozilu
z izpraznjenim akumulatorjem
vozila.
3. Priklopite en konec črnega kabla na negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec črnega kabla priklopite na maso vozila s
praznim akumulatorjem (npr. na
bloku motorja ali na vijak obese
motorja). Mesto priklopa kabla naj bo oddaljeno od akumulatorja
vozila najmanj 60 cm.
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila, ki ima poln akumulator.
2. Po 5-ih minutah zaženite motor vozila z izpraznjenim
akumulatorjem. Poskusi zagona
naj trajajo največ 15 sekund v
1-minutnih intervalih.
3. Po uspelem zagonu pustite oba motorja obratovati približno
3 minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.Vleka
Vleka vozila
Vlečno ušesce se nahaja med orodji
vozila 3 162.
Z ustreznim orodjem odstranite
pokrov.
Privijte vlečno uho v prednji navoj za vlečno uho z vrtenjem v desno in ga
pritegnite s ključem za kolesne vijake.
Vlečno vrv – ali (še boljše) vlečni drog
– pripnite na vlečno uho, nikoli na
odbijač ali na elemente prednje
preme.
