Mittarit ja käyttölaitteet799Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Turvatyynyjärjestelmä 3 45, turva‐
vyönkiristimet 3 43 , turvatyynyn pois‐
taminen käytöstä 3 50.
Latausjärjestelmä p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐ tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian A palaa keltaisena.Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Auto on huollettava.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
viestin kanssa 3 83.
Syttyy, jos dieselhiukkassuodatin on puhdistettava eikä automaattinen
puhdistus käynnisty 3 114.
Käänny välittömästi korjaamon puo‐
leen.
Sammuta moottori
C palaa punaisena.
Se palaa sytytysvirran kytkemisen jäl‐ keen muutamia sekunteja.
Jos C palaa (mahdollisesti yhdessä
merkkivalojen W ja/tai R kanssa),
sammuta moottori heti ja käänny kor‐
jaamon puoleen.
Vikatyypistä riippuen kuljettajan tieto‐
keskuksessa voi näkyä myös varoi‐
tusviesti 3 83.

80Mittarit ja käyttölaitteetJarrujärjestelmä
R palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Ohjauksen merkkivalo R palaa syty‐
tysvirran kytkemisen jälkeen, kun sei‐ sontajarru on kytketty 3 121.
Kun seisontajarru vapautetaan, R
syttyy (mahdollisesti yhdessä merkki‐
valon C kanssa), jos jarrunesteen
taso on liian alhainen 3 139.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jarrujärjestelmä 3 120.
Jarrupalojen kuluminen
F palaa keltaisena.
Palaa, kun jarrupalat ovat kuluneet
3 120.
Käänny korjaamon puoleen.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle. Järjes‐
telmä on toimintavalmis, kun u sam‐
muu.
Jos merkkivalot u ja A palavat ja
viestit CHECK ABS (tarkasta ABS) ja
CHECK ESP (tarkasta ESP) näkyvät
kuljettajan tietokeskuksessa 3 83,
ABS-järjestelmässä on vika. Jarrujär‐ jestelmä toimii edelleen, mutta ABS-
säätely ei toimi.
Jos merkkivalot u, A , R ja C pa‐
lavat, ABS ja ESP ovat poissa toimin‐
nasta ja viesti BRAKING FAULT
(jarruvika) näytetään. Käänny korjaa‐
mon puoleen.
Lukkiutumaton jarrujärjestelmä
3 120.
Vaihto ylös
k tai j palaa keltaisena.
Syttyy, kun vaihteensiirto on suositel‐ tavaa polttoaineen säästämiseksi.ECO-taloudellisuustila 3 107.
Elektroninen ajonvakau‐
tusjärjestelmä b vilkkuu tai palaa keltaisena.
Se palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja.
Merkkivalo vilkkuu ajon aikana
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti 3 122.
Syttyy ajon aikana Järjestelmä ei ole käytettävissä.
Saattaa syttyä yhdessä merkkivalon A kanssa 3 79. Kuljettajan tietokes‐
kuksessa näkyy myös vastaava viesti
3 83.
ESP® Plus
3 122, luistonestojärjes‐
telmä 3 122.
Elektroninen ajonvakau‐
tusjärjestelmä pois päältä Ø

Mittarit ja käyttölaitteet81
Ei käytössä.
ESP® Plus
3 122, luistonestojärjes‐
telmä 3 122.
Jäähdytysnesteen
lämpötila W palaa punaisena.
Palaa moottorin käydessä Jos W syttyy (mahdollisesti yhdessä
merkkivalon C kanssa), pysäytä
auto ja sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 137.
Jos jäähdytysnestettä on riittävästi, käänny korjaamon puoleen.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
8
Ei käytössä.
Dieselhiukkassuodatin 3 79, 3 114.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu.
Palaa Rengaspaineiden aleneminen. Py‐sähdy heti ja tarkasta rengaspaineet.
Merkkivalo w syttyy yhdessä merkki‐
valon C 3 79 kanssa ja vastaava
viesti avautuu kuljettajan tietokeskuk‐
seen, kun järjestelmä havaitsee ren‐
kaan puhjenneen tai menettäneen
runsaasti painettaan.Merkkivalo vilkkuu
Häiriö järjestelmässä. Viiveen kulut‐
tua loppuun merkkivalo palaa jatku‐ vasti. Käänny korjaamon puoleen.
Merkkivalo w syttyy yhdessä merkki‐
valon A kanssa ja kuljettajan tieto‐
keskukseen tulee vastaava viesti
3 79 , jos asennetussa pyörässä ei ole
paineanturia (esimerkiksi varapyörä).
Rengaspaineiden valvontajärjes‐
telmä 3 155.
Moottorin öljynpaine
I palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.

82Mittarit ja käyttölaitteet

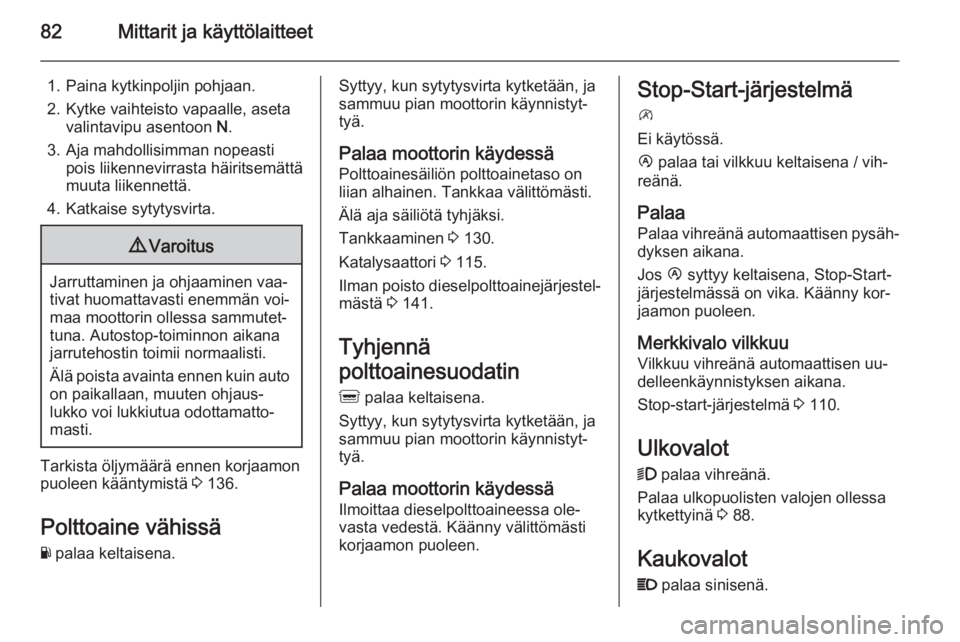

1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 136.
Polttoaine vähissä Y palaa keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Polttoainesäiliön polttoainetaso on
liian alhainen. Tankkaa välittömästi.
Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 130.
Katalysaattori 3 115.
Ilman poisto dieselpolttoainejärjestel‐ mästä 3 141.
Tyhjennä
polttoainesuodatin Q palaa keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Ilmoittaa dieselpolttoaineessa ole‐
vasta vedestä. Käänny välittömästi
korjaamon puoleen.Stop-Start-järjestelmä
\
Ei käytössä.
Ï palaa tai vilkkuu keltaisena / vih‐
reänä.
Palaa Palaa vihreänä automaattisen pysäh‐ dyksen aikana.
Jos Ï syttyy keltaisena, Stop-Start-
järjestelmässä on vika. Käänny kor‐
jaamon puoleen.
Merkkivalo vilkkuu
Vilkkuu vihreänä automaattisen uu‐
delleenkäynnistyksen aikana.
Stop-start-järjestelmä 3 110.
Ulkovalot 9 palaa vihreänä.
Palaa ulkopuolisten valojen ollessa
kytkettyinä 3 88.
Kaukovalot
P palaa sinisenä.

Mittarit ja käyttölaitteet83
Se palaa kaukovalojen ollessa kytket‐
tyinä ja kaukovalovilkkua käytet‐
täessä 3 89.
Sumuvalot
> palaa vihreänä.
Palaa etusumuvalojen ollessa kytket‐ tyinä 3 90.
Takasumuvalo r palaa keltaisena.
Palaa, kun takasumuvalo on käy‐
tössä 3 91.
Vakionopeussäädin m , U palaa vihreänä tai keltaisena.
m palaa vihreänä, kun tietty nopeus
on tallennettu.
U palaa vihreänä järjestelmän ol‐
lessa toiminnassa.
Nopeudenrajoitin
U palaa keltaisena.
U palaa keltaisena järjestelmän ol‐
lessa toiminnassa.Vakionopeussäädin, Nopeudenrajoi‐
tin 3 124.
Ajopiirturi & syttyy vikatilanteessa 3 87.
Ovi auki U palaa punaisena.
Syttyy, kun sytytysvirta on päällä ja
ovi tai takaluukku on auki.
Automatisoidulla käsivaihteistolla va‐
rustetuissa autoissa; merkkivalo syt‐
tyy vaihteiston näytössä ja osoittaen oven olevan auki.Tietonäytöt

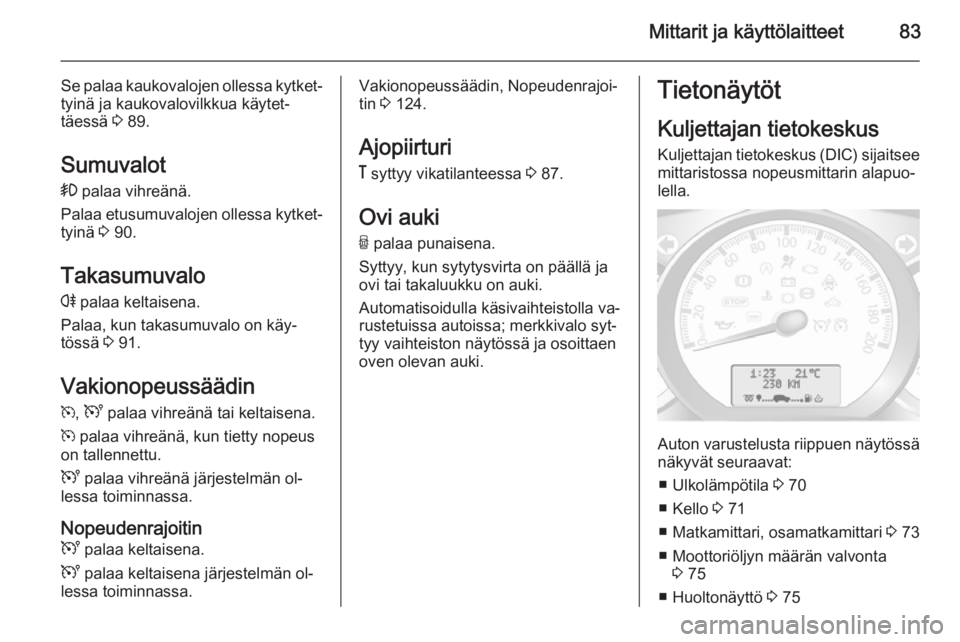

Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee
mittaristossa nopeusmittarin alapuo‐
lella.
Auton varustelusta riippuen näytössä
näkyvät seuraavat:
■ Ulkolämpötila 3 70
■ Kello 3 71
■ Matkamittari, osamatkamittari 3 73
■ Moottoriöljyn määrän valvonta 3 75
■ Huoltonäyttö 3 75

84Mittarit ja käyttölaitteet
■ Auton viestit 3 84
■ Ajotietokone 3 85
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Kolmitoiminäyttö
Näyttää kellonajan, ulkolämpötilan ja
päivän, kun sytytysvirta on kytketty.
Auton viestit
Viesti näkyy kuljettajan tietokeskuk‐
sessa, yhdessä merkkivalon A tai
C kanssa.
TiedotuksetTiedotuksetBATTERY MODE: ECONOMY
(akun tila: taloudellisuus)ESP OFF (ESP ei käytössä)AUTO LIGHTS DEACTIVATED
(auton valot poissa käytöstä)OIL LEVEL CORRECT (öljytaso
oikein)
Vikailmoitukset
Näkyvät yhdessä merkkivalon A
kanssa. Aja varovasti ja käänny kor‐
jaamon puoleen.
Poista vikaviesti painamalla tuulila‐
sinpyyhkimen vivun päässä olevaa
painiketta. Muutaman sekunnin kulut‐
tua viesti katoaa automaattisesti ja
A jää palamaan. Vika tallentuu
auton sisäiseen vianmääritysjärjes‐
telmään.VikailmoituksetCHECK ESP (tarkasta ESP)CHECK FUEL FILTER (tarkasta
polttoainesuodatin)CHECK GEARBOX (tarkasta
vaihteisto)CHECK AUTO LIGHTS (tarkasta
auton valot)
Varoitusviestit
Nämä voivat näkyä yhdessä merkki‐
valon C tai muiden varoitusviestien,
merkkivalojen tai äänimerkin kanssa.
Sammuta moottori heti ja käänny kor‐
jaamon puoleen.

Mittarit ja käyttölaitteet85
VaroitusviestitINJECTION FAULT (suihkutusvika)ENGINE OVERHEATING (moottori
ylikuumenee)GEARBOX OVERHEATING
(vaihteisto ylikuumenee)
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
■ Jos turvavyötä ei ole kiinnitetty.
■ Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
■ Jos pysäköintitutka havaitsee es‐ teen.
■ Jos autossa on automatisoitu käsi‐ vaihteisto ja kytkimen lämpötila on
liian korkea.
■ Jos auton nopeus ylittää hetkelli‐ sesti asetetun rajan.
■ Sähkötoimisen liukuoven sulkeu‐ tuessa.
■ Jos liukuovi on auki ja seisontajarru
vapautetaan.
■ Auton kallistusta valvovan hälytti‐ men aktivoinnin ja poiskytkennän
yhteydessä.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan ■ Virta-avaimen ollessa virtalukossa
■ Ulkovalojen palaessa
■ Jos autossa on automatisoitu käsi‐ vaihteisto; vapaa-asentoa ei ole va‐littu tai jarrupoljinta ei ole painettu.
Vastaava viesti näkyy kuljettajan

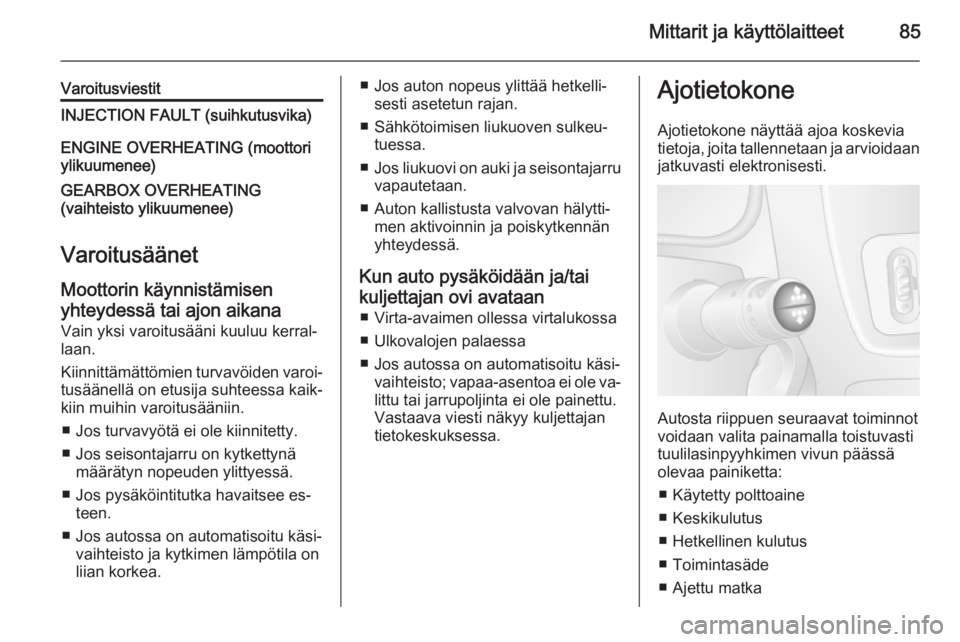

tietokeskuksessa.Ajotietokone
Ajotietokone näyttää ajoa koskevia
tietoja, joita tallennetaan ja arvioidaan jatkuvasti elektronisesti.
Autosta riippuen seuraavat toiminnot
voidaan valita painamalla toistuvasti tuulilasinpyyhkimen vivun päässä
olevaa painiketta:
■ Käytetty polttoaine
■ Keskikulutus
■ Hetkellinen kulutus
■ Toimintasäde
■ Ajettu matka

86Mittarit ja käyttölaitteet
■ Keskinopeus
■ Ennen seuraavaa huoltoa jäljellä oleva ajomatka 3 75
■ Kello 3 71
■ Vakionopeussäätimen ja nopeu‐ denrajoittimen tallennettu nopeus
3 124
■ Rengaspaineet 3 155
■ Vika- ja tietoviestit
Käytetty polttoaine Näyttää viimeisen nollauksen jälkeen
kulutetun polttoaineen määrän.
Mittaus voidaan aloittaa uudestaan
milloin tahansa painamalla painiketta
ja pitämällä sitä painettuna.
Keskikulutus Arvo näytetään, kun on ajettu
400 metriä.
Keskikulutus näytetään huomioiden ajettu kokonaismatka ja viimeisen
nollauksen jälkeen käytetty poltto‐ aine.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.Hetkellinen kulutus
Arvo näytetään, kun nopeus 30 km/h
on saavutettu.
Toimintasäde
Arvo näytetään, kun on ajettu
400 metriä.
Toimintasäde lasketaan polttoaine‐
säiliön sisällön ja viimeisen nollauk‐
sen jälkeisen keskikulutuksen perus‐
teella.
Toimintasädettä ei näytetä, jos merk‐
kivalo Y palaa mittaristossa 3 82.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Ajettu matka
Näyttää viimeisen nollauksen jälkeen
ajetun ajomatkan.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Keskinopeus Arvo näytetään, kun on ajettu
400 metriä.
Viimeisen nollauksen jälkeinen keski‐ nopeus näytetään.Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Ajon keskeytyksiä, jolloin sytytysvirta
on katkaistuna, ei lasketa mukaan.
Ajotietokoneen nollaaminen Nollaa ajotietokone valitsemalla jokin
sen toiminnoista ja paina sitten tuuli‐
lasinpyyhkimen vivun päässä olevaa painiketta ja pidä se painettuna.
Seuraavat ajotietokoneen tiedot nol‐
lataan:
■ Käytetty polttoaine
■ Keskikulutus
■ Toimintasäde
■ Ajettu matka
■ Keskinopeus
Ajotietokone nollautuu automaatti‐
sesti, kun jonkin parametrin maksi‐
miarvo ylittyy.
Virtakatkos Jos virransyöttö on katkennut tai au‐
ton akun jännite on laskenut liian al‐
haiseksi, ajotietokoneeseen tallenne‐ tut tiedot menetetään.

Mittarit ja käyttölaitteet87Ajopiirturi
Ajopiirturia käytetään mukana toimi‐
tettavien ohjeiden mukaisesti. Nou‐
data käyttöä koskevia määräyksiä.
Merkkivalo & syttyy mittaristossa vika‐
tilanteessa: Käänny korjaamon puo‐
leen.
Ajopiirturin ollessa asennettuna ajettu
kokonaismatka näkyy vain ajopiirtu‐
rissa, se ei näy matkamittarissa 3 73.

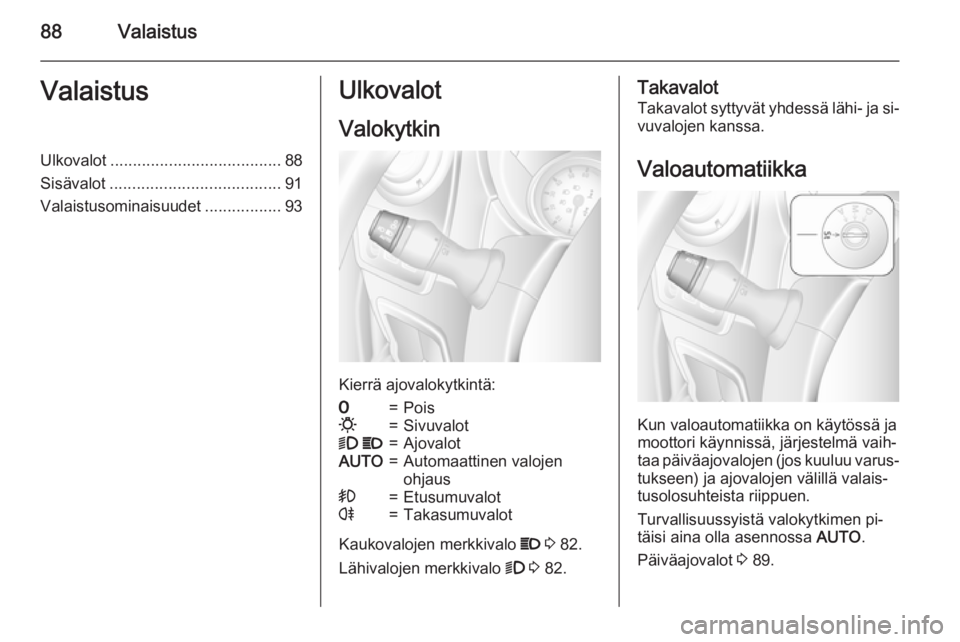

88ValaistusValaistusUlkovalot...................................... 88
Sisävalot ...................................... 91
Valaistusominaisuudet .................93Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7=Pois0=Sivuvalot9 P=AjovalotAUTO=Automaattinen valojen
ohjaus>=Etusumuvalotr=Takasumuvalot
Kaukovalojen merkkivalo P 3 82.
Lähivalojen merkkivalo 9 3 82.
Takavalot
Takavalot syttyvät yhdessä lähi- ja si‐
vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on käytössä ja
moottori käynnissä, järjestelmä vaih‐
taa päiväajovalojen (jos kuuluu varus‐
tukseen) ja ajovalojen välillä valais‐
tusolosuhteista riippuen.
Turvallisuussyistä valokytkimen pi‐ täisi aina olla asennossa AUTO.
Päiväajovalot 3 89.
