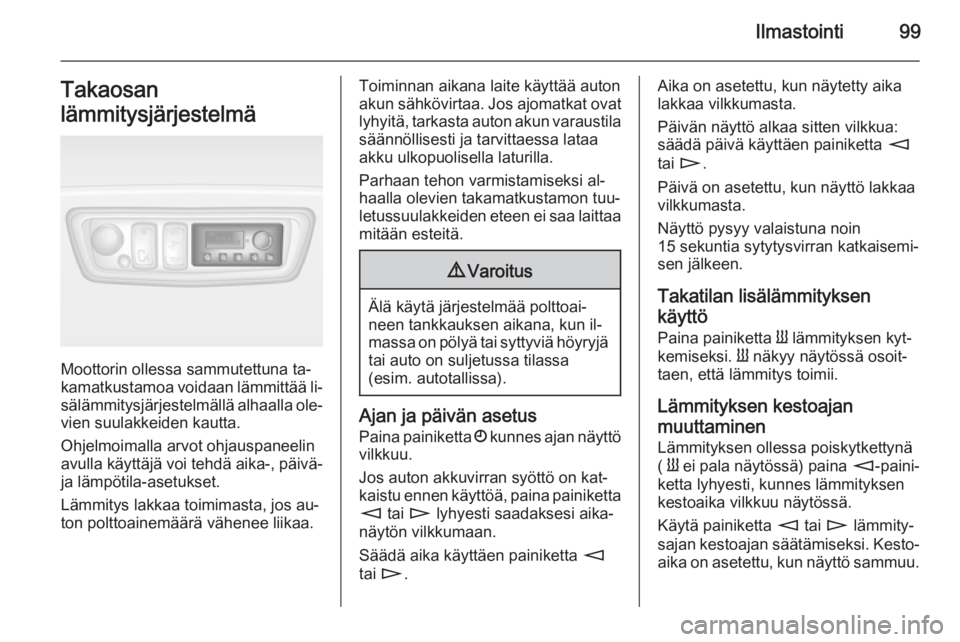

Ilmastointi99Takaosan
lämmitysjärjestelmä
Moottorin ollessa sammutettuna ta‐
kamatkustamoa voidaan lämmittää li‐ sälämmitysjärjestelmällä alhaalla ole‐
vien suulakkeiden kautta.
Ohjelmoimalla arvot ohjauspaneelin
avulla käyttäjä voi tehdä aika-, päivä-
ja lämpötila-asetukset.
Lämmitys lakkaa toimimasta, jos au‐
ton polttoainemäärä vähenee liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Jos ajomatkat ovat lyhyitä, tarkasta auton akun varaustila
säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Parhaan tehon varmistamiseksi al‐
haalla olevien takamatkustamon tuu‐
letussuulakkeiden eteen ei saa laittaa mitään esteitä.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Ajan ja päivän asetus
Paina painiketta Ö kunnes ajan näyttö
vilkkuu.
Jos auton akkuvirran syöttö on kat‐
kaistu ennen käyttöä, paina painiketta m tai n lyhyesti saadaksesi aika‐
näytön vilkkumaan.
Säädä aika käyttäen painiketta m
tai n .
Aika on asetettu, kun näytetty aika
lakkaa vilkkumasta.
Päivän näyttö alkaa sitten vilkkua:
säädä päivä käyttäen painiketta m
tai n .
Päivä on asetettu, kun näyttö lakkaa
vilkkumasta.
Näyttö pysyy valaistuna noin
15 sekuntia sytytysvirran katkaisemi‐
sen jälkeen.
Takatilan lisälämmityksen
käyttö
Paina painiketta Y lämmityksen kyt‐
kemiseksi. Y näkyy näytössä osoit‐
taen, että lämmitys toimii.
Lämmityksen kestoajan
muuttaminen Lämmityksen ollessa poiskytkettynä( Y ei pala näytössä) paina m-paini‐
ketta lyhyesti, kunnes lämmityksen
kestoaika vilkkuu näytössä.
Käytä painiketta m tai n lämmity‐
sajan kestoajan säätämiseksi. Kesto‐ aika on asetettu, kun näyttö sammuu.

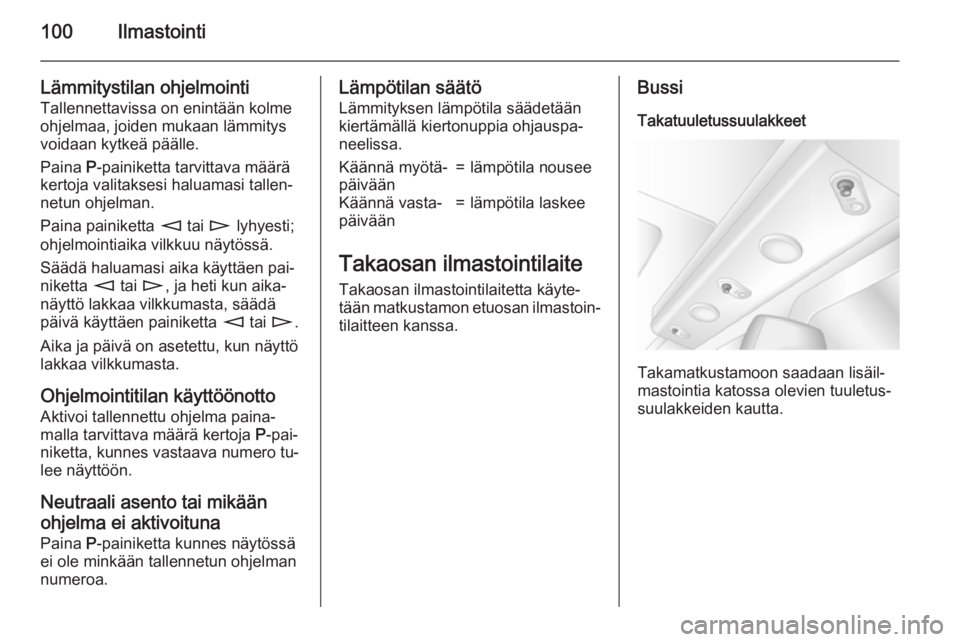

100Ilmastointi
Lämmitystilan ohjelmointi
Tallennettavissa on enintään kolme
ohjelmaa, joiden mukaan lämmitys
voidaan kytkeä päälle.
Paina P-painiketta tarvittava määrä
kertoja valitaksesi haluamasi tallen‐
netun ohjelman.
Paina painiketta m tai n lyhyesti;
ohjelmointiaika vilkkuu näytössä.
Säädä haluamasi aika käyttäen pai‐
niketta m tai n, ja heti kun aika‐
näyttö lakkaa vilkkumasta, säädä
päivä käyttäen painiketta m tai n.
Aika ja päivä on asetettu, kun näyttö lakkaa vilkkumasta.
Ohjelmointitilan käyttöönotto
Aktivoi tallennettu ohjelma paina‐ malla tarvittava määrä kertoja P-pai‐
niketta, kunnes vastaava numero tu‐
lee näyttöön.
Neutraali asento tai mikään
ohjelma ei aktivoituna
Paina P-painiketta kunnes näytössä
ei ole minkään tallennetun ohjelman
numeroa.Lämpötilan säätö
Lämmityksen lämpötila säädetään
kiertämällä kiertonuppia ohjauspa‐
neelissa.Käännä myötä‐
päivään=lämpötila nouseeKäännä vasta‐
päivään=lämpötila laskee
Takaosan ilmastointilaite
Takaosan ilmastointilaitetta käyte‐
tään matkustamon etuosan ilmastoin‐ tilaitteen kanssa.
Bussi
Takatuuletussuulakkeet
Takamatkustamoon saadaan lisäil‐
mastointia katossa olevien tuuletus‐
suulakkeiden kautta.

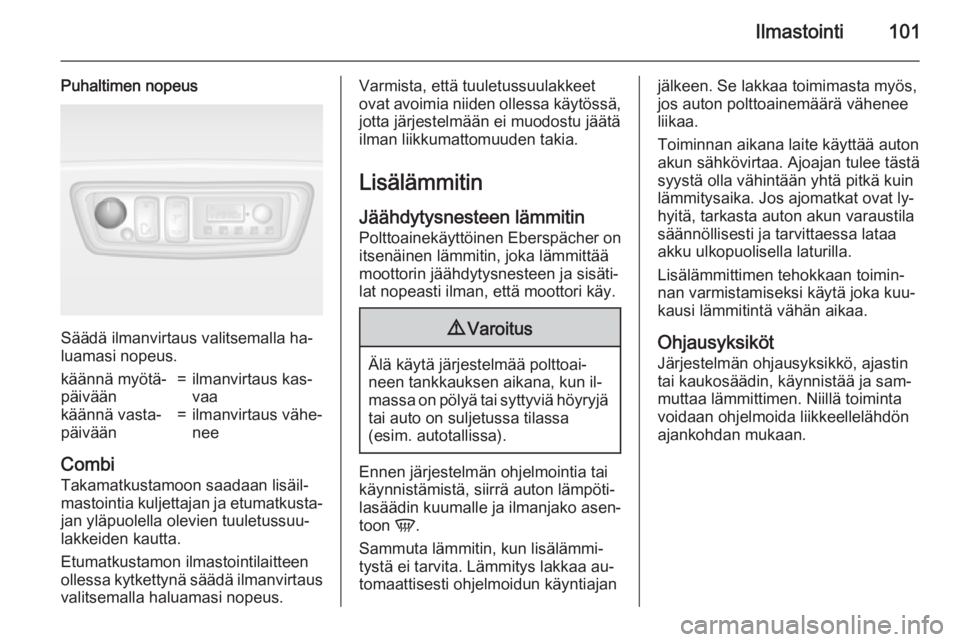

Ilmastointi101
Puhaltimen nopeus
Säädä ilmanvirtaus valitsemalla ha‐
luamasi nopeus.
käännä myötä‐
päivään=ilmanvirtaus kas‐
vaakäännä vasta‐
päivään=ilmanvirtaus vähe‐
nee
Combi
Takamatkustamoon saadaan lisäil‐
mastointia kuljettajan ja etumatkusta‐ jan yläpuolella olevien tuuletussuu‐
lakkeiden kautta.
Etumatkustamon ilmastointilaitteen
ollessa kytkettynä säädä ilmanvirtaus
valitsemalla haluamasi nopeus.
Varmista, että tuuletussuulakkeet
ovat avoimia niiden ollessa käytössä, jotta järjestelmään ei muodostu jäätä
ilman liikkumattomuuden takia.
Lisälämmitin
Jäähdytysnesteen lämmitin
Polttoainekäyttöinen Eberspächer on
itsenäinen lämmitin, joka lämmittää
moottorin jäähdytysnesteen ja sisäti‐ lat nopeasti ilman, että moottori käy.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Ennen järjestelmän ohjelmointia tai
käynnistämistä, siirrä auton lämpöti‐
lasäädin kuumalle ja ilmanjako asen‐
toon V.
Sammuta lämmitin, kun lisälämmi‐
tystä ei tarvita. Lämmitys lakkaa au‐ tomaattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös,
jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat ly‐
hyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐ nan varmistamiseksi käytä joka kuu‐
kausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja sam‐
muttaa lämmittimen. Niillä toiminta
voidaan ohjelmoida liikkeellelähdön ajankohdan mukaan.

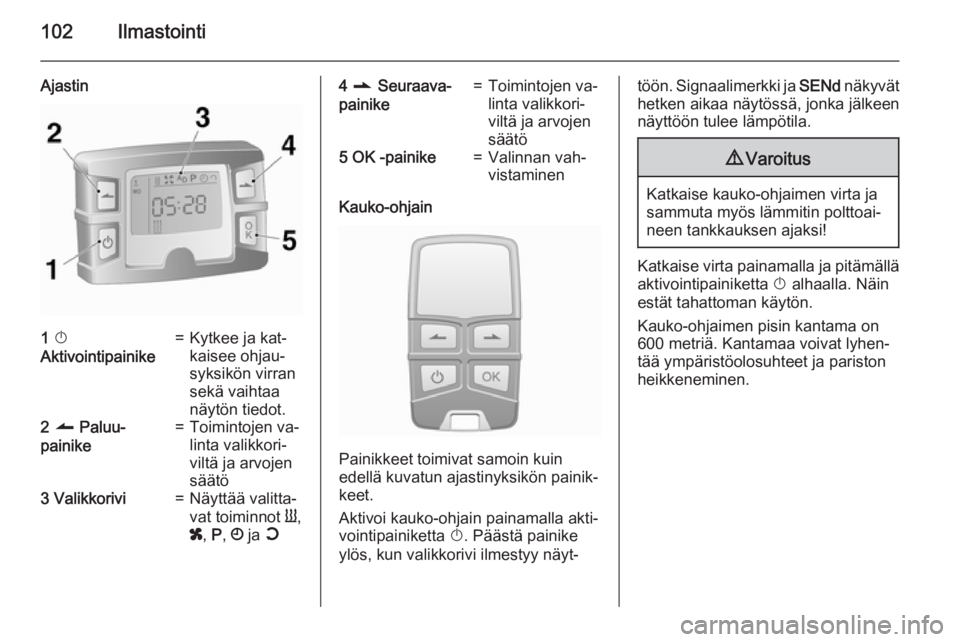

102Ilmastointi
Ajastin1 X
Aktivointipainike=Kytkee ja kat‐
kaisee ohjau‐
syksikön virran
sekä vaihtaa
näytön tiedot.2 q Paluu-
painike=Toimintojen va‐
linta valikkori‐
viltä ja arvojen
säätö3 Valikkorivi=Näyttää valitta‐
vat toiminnot Y,
x , P , Ö ja Y4 r Seuraava-
painike=Toimintojen va‐
linta valikkori‐
viltä ja arvojen
säätö5 OK -painike=Valinnan vah‐
vistaminen
Kauko-ohjain
Painikkeet toimivat samoin kuin
edellä kuvatun ajastinyksikön painik‐
keet.
Aktivoi kauko-ohjain painamalla akti‐ vointipainiketta X. Päästä painike
ylös, kun valikkorivi ilmestyy näyt‐
töön. Signaalimerkki ja SENd näkyvät
hetken aikaa näytössä, jonka jälkeen näyttöön tulee lämpötila.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Katkaise virta painamalla ja pitämällä aktivointipainiketta X alhaalla. Näin
estät tahattoman käytön.
Kauko-ohjaimen pisin kantama on
600 metriä. Kantamaa voivat lyhen‐
tää ympäristöolosuhteet ja pariston
heikkeneminen.

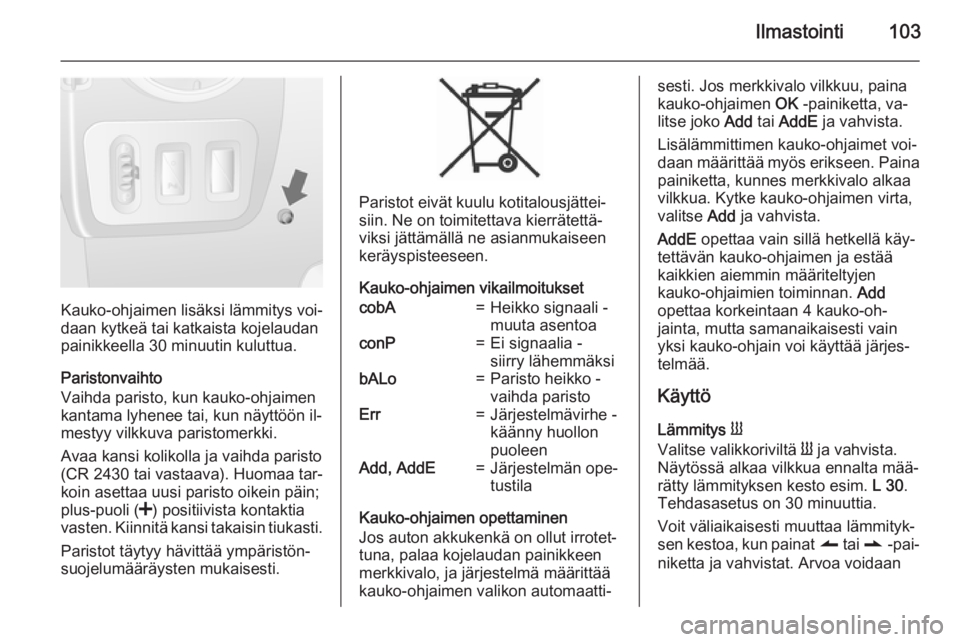

Ilmastointi103
Kauko-ohjaimen lisäksi lämmitys voi‐
daan kytkeä tai katkaista kojelaudan painikkeella 30 minuutin kuluttua.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön il‐ mestyy vilkkuva paristomerkki.
Avaa kansi kolikolla ja vaihda paristo
(CR 2430 tai vastaava). Huomaa tar‐
koin asettaa uusi paristo oikein päin;
plus-puoli ( <) positiivista kontaktia
vasten. Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseenkeräyspisteeseen.
Kauko-ohjaimen vikailmoitukset
cobA=Heikko signaali -
muuta asentoaconP=Ei signaalia -
siirry lähemmäksibALo=Paristo heikko -
vaihda paristoErr=Järjestelmävirhe -
käänny huollon
puoleenAdd, AddE=Järjestelmän ope‐
tustila
Kauko-ohjaimen opettaminen
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää
kauko-ohjaimen valikon automaatti‐
sesti. Jos merkkivalo vilkkuu, paina
kauko-ohjaimen OK -painiketta, va‐
litse joko Add tai AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet voi‐
daan määrittää myös erikseen. Paina
painiketta, kunnes merkkivalo alkaa
vilkkua. Kytke kauko-ohjaimen virta,
valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä käy‐
tettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan 4 kauko-oh‐
jainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.
Käyttö
Lämmitys Y
Valitse valikkoriviltä Y ja vahvista.
Näytössä alkaa vilkkua ennalta mää‐
rätty lämmityksen kesto esim. L 30.
Tehdasasetus on 30 minuuttia.
Voit väliaikaisesti muuttaa lämmityk‐ sen kestoa, kun painat q tai r -pai‐
niketta ja vahvistat. Arvoa voidaan

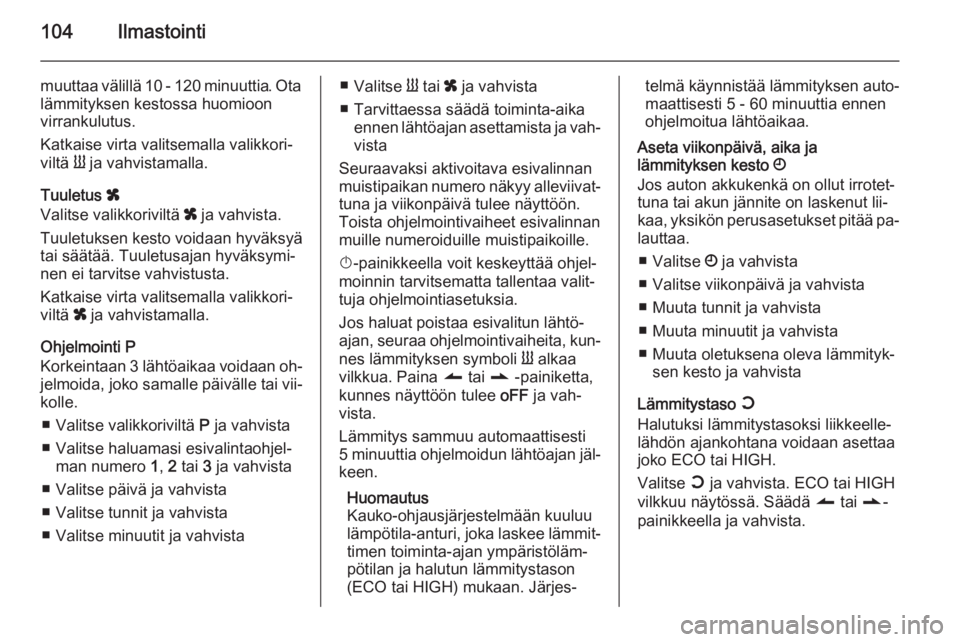

104Ilmastointi
muuttaa välillä 10 - 120 minuuttia. Ota
lämmityksen kestossa huomioon
virrankulutus.
Katkaise virta valitsemalla valikkori‐
viltä Y ja vahvistamalla.
Tuuletus x
Valitse valikkoriviltä x ja vahvista.
Tuuletuksen kesto voidaan hyväksyä
tai säätää. Tuuletusajan hyväksymi‐
nen ei tarvitse vahvistusta.
Katkaise virta valitsemalla valikkori‐
viltä x ja vahvistamalla.
Ohjelmointi P
Korkeintaan 3 lähtöaikaa voidaan oh‐ jelmoida, joko samalle päivälle tai vii‐
kolle.
■ Valitse valikkoriviltä P ja vahvista
■ Valitse haluamasi esivalintaohjel‐ man numero 1, 2 tai 3 ja vahvista
■ Valitse päivä ja vahvista
■ Valitse tunnit ja vahvista
■ Valitse minuutit ja vahvista■ Valitse Y tai x ja vahvista
■ Tarvittaessa säädä toiminta-aika ennen lähtöajan asettamista ja vah‐
vista
Seuraavaksi aktivoitava esivalinnan
muistipaikan numero näkyy alleviivat‐ tuna ja viikonpäivä tulee näyttöön.Toista ohjelmointivaiheet esivalinnan
muille numeroiduille muistipaikoille.
X -painikkeella voit keskeyttää ohjel‐
moinnin tarvitsematta tallentaa valit‐
tuja ohjelmointiasetuksia.
Jos haluat poistaa esivalitun lähtö‐
ajan, seuraa ohjelmointivaiheita, kun‐
nes lämmityksen symboli Y alkaa
vilkkua. Paina q tai r -painiketta,
kunnes näyttöön tulee oFF ja vah‐
vista.
Lämmitys sammuu automaattisesti 5 minuuttia ohjelmoidun lähtöajan jäl‐ keen.
Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason
(ECO tai HIGH) mukaan. Järjes‐telmä käynnistää lämmityksen auto‐ maattisesti 5 - 60 minuuttia ennen
ohjelmoitua lähtöaikaa.
Aseta viikonpäivä, aika ja
lämmityksen kesto Ö
Jos auton akkukenkä on ollut irrotet‐ tuna tai akun jännite on laskenut lii‐
kaa, yksikön perusasetukset pitää pa‐
lauttaa.
■ Valitse Ö ja vahvista
■ Valitse viikonpäivä ja vahvista
■ Muuta tunnit ja vahvista
■ Muuta minuutit ja vahvista
■ Muuta oletuksena oleva lämmityk‐ sen kesto ja vahvista
Lämmitystaso Y
Halutuksi lämmitystasoksi liikkeelle‐ lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
Valitse Y ja vahvista. ECO tai HIGH
vilkkuu näytössä. Säädä q tai r-
painikkeella ja vahvista.

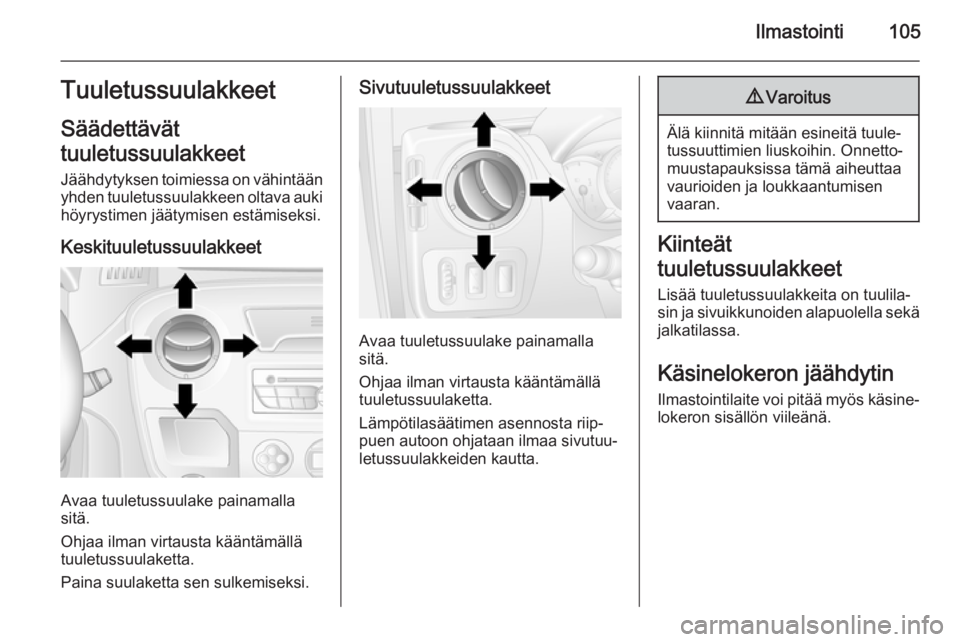

Ilmastointi105Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa on vähintään
yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi.
Keskituuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Paina suulaketta sen sulkemiseksi.
Sivutuuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Lämpötilasäätimen asennosta riip‐
puen autoon ohjataan ilmaa sivutuu‐
letussuulakkeiden kautta.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muustapauksissa tämä aiheuttaa
vaurioiden ja loukkaantumisen
vaaran.
Kiinteät
tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.
Käsinelokeron jäähdytin Ilmastointilaite voi pitää myös käsine‐
lokeron sisällön viileänä.

106IlmastointiYlläpitoIlmanotto
Tuulilasin edessä moottoritilassa
oleva ilmanotto on pidettävä esteet‐
tömänä, jotta ilmaa imetään sisään. Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon
ilmansuodatin Matkustamon ilmansuodatin poistaa
pölyä, nokea, siitepölyä ja itiöitä au‐
toon ilmanoton kautta tulevasta il‐
masta.
Ilmastointilaitteen
säännöllinen käyttö Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐ kausittain toimintaan muutamaksi mi‐
nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto
Parhaan jäähdytystehon takaami‐
seksi suosittelemme lämmitys- ja tuu‐
letusjärjestelmän tarkastuttamista
vuosittain; ensimmäinen tarkastus
kuitenkin kolmen vuoden kuluttua en‐
sirekisteröinnistä, mukaan lukien:■ toiminta- ja painekoe,
■ lämmityksen toiminta,
■ tiiviyskoe,
■ käyttöhihnan tarkastus,
■ lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus,
■ tehon tarkastus.

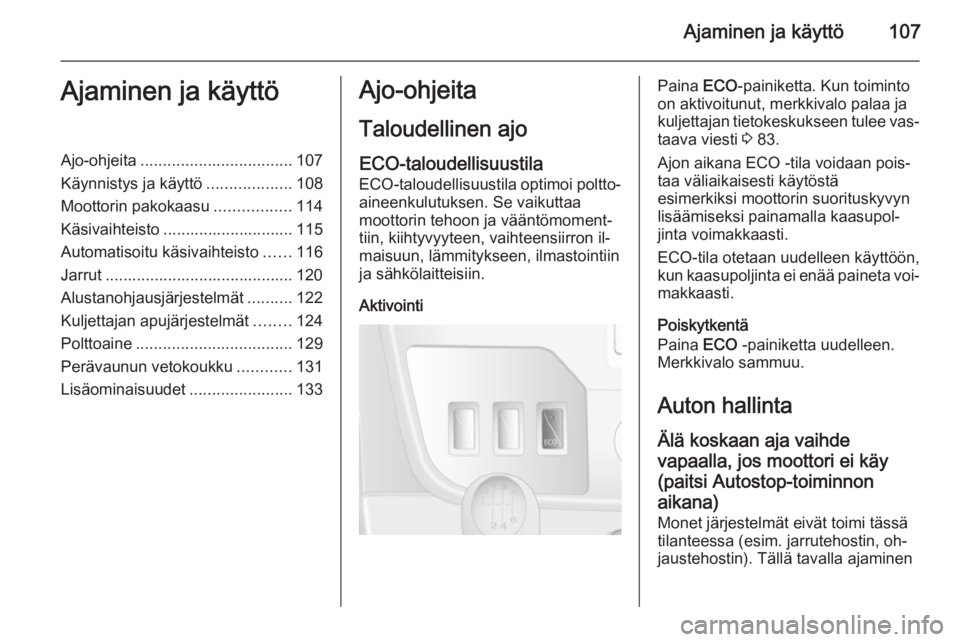

Ajaminen ja käyttö107Ajaminen ja käyttöAjo-ohjeita.................................. 107
Käynnistys ja käyttö ...................108
Moottorin pakokaasu .................114
Käsivaihteisto ............................. 115
Automatisoitu käsivaihteisto ......116
Jarrut .......................................... 120
Alustanohjausjärjestelmät ..........122
Kuljettajan apujärjestelmät ........124
Polttoaine ................................... 129
Perävaunun vetokoukku ............131
Lisäominaisuudet .......................133Ajo-ohjeita
Taloudellinen ajo
ECO-taloudellisuustila ECO-taloudellisuustila optimoi poltto‐ aineenkulutuksen. Se vaikuttaa
moottorin tehoon ja vääntömoment‐
tiin, kiihtyvyyteen, vaihteensiirron il‐
maisuun, lämmitykseen, ilmastointiin
ja sähkölaitteisiin.
AktivointiPaina ECO-painiketta. Kun toiminto
on aktivoitunut, merkkivalo palaa ja
kuljettajan tietokeskukseen tulee vas‐
taava viesti 3 83.
Ajon aikana ECO -tila voidaan pois‐
taa väliaikaisesti käytöstä
esimerkiksi moottorin suorituskyvyn
lisäämiseksi painamalla kaasupol‐
jinta voimakkaasti.
ECO-tila otetaan uudelleen käyttöön,
kun kaasupoljinta ei enää paineta voi‐ makkaasti.
Poiskytkentä
Paina ECO -painiketta uudelleen.
Merkkivalo sammuu.
Auton hallinta Älä koskaan aja vaihde
vapaalla, jos moottori ei käy
(paitsi Autostop-toiminnon
aikana)
Monet järjestelmät eivät toimi tässä
tilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen

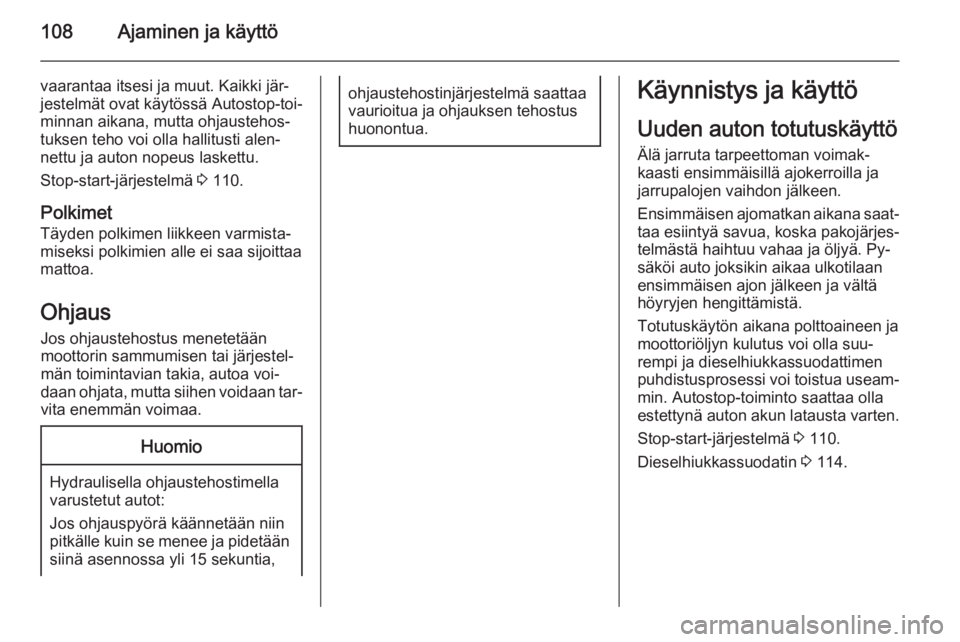

108Ajaminen ja käyttö
vaarantaa itsesi ja muut. Kaikki jär‐
jestelmät ovat käytössä Autostop-toi‐
minnan aikana, mutta ohjaustehos‐
tuksen teho voi olla hallitusti alen‐
nettu ja auton nopeus laskettu.
Stop-start-järjestelmä 3 110.
Polkimet
Täyden polkimen liikkeen varmista‐ miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐
män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.Huomio
Hydraulisella ohjaustehostimella
varustetut autot:
Jos ohjauspyörä käännetään niin
pitkälle kuin se menee ja pidetään
siinä asennossa yli 15 sekuntia,
ohjaustehostinjärjestelmä saattaa
vaurioitua ja ohjauksen tehostus
huonontua.Käynnistys ja käyttö
Uuden auton totutuskäyttö
Älä jarruta tarpeettoman voimak‐
kaasti ensimmäisillä ajokerroilla ja
jarrupalojen vaihdon jälkeen.
Ensimmäisen ajomatkan aikana saat‐ taa esiintyä savua, koska pakojärjes‐
telmästä haihtuu vahaa ja öljyä. Py‐
säköi auto joksikin aikaa ulkotilaan
ensimmäisen ajon jälkeen ja vältä
höyryjen hengittämistä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla suu‐
rempi ja dieselhiukkassuodattimen
puhdistusprosessi voi toistua useam‐
min. Autostop-toiminto saattaa olla
estettynä auton akun latausta varten.
Stop-start-järjestelmä 3 110.
Dieselhiukkassuodatin 3 114.
