Instrumenti i kontrole79

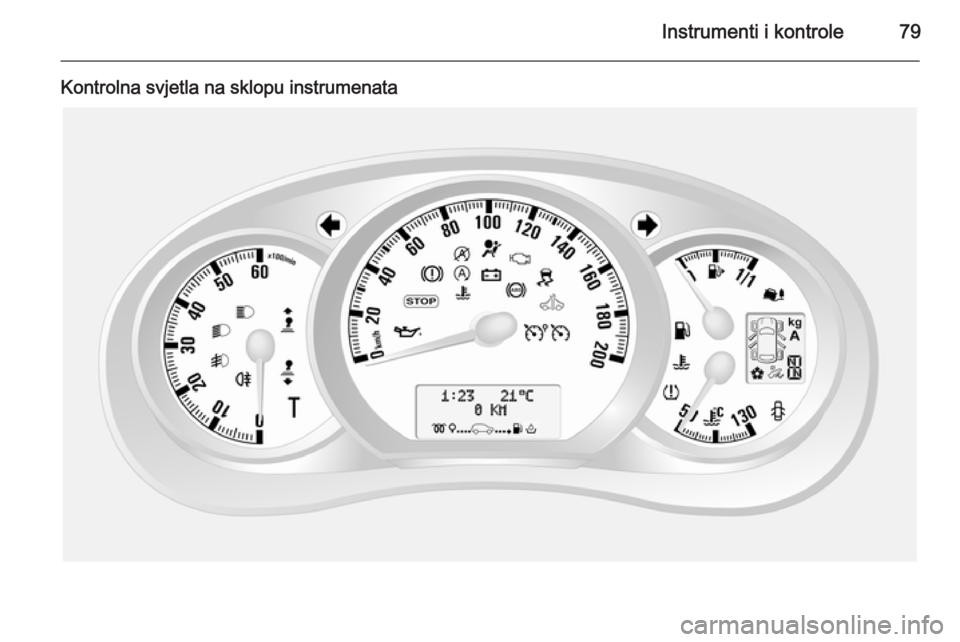

Kontrolna svjetla na sklopu instrumenata

80Instrumenti i kontrole

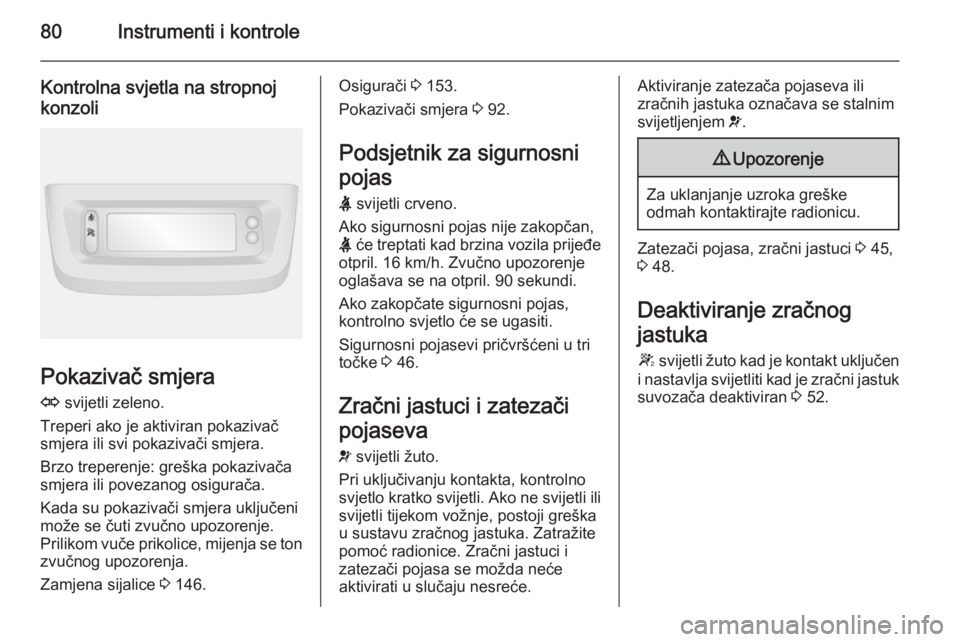

Kontrolna svjetla na stropnojkonzoli
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Prilikom vuče prikolice, mijenja se ton
zvučnog upozorenja.
Zamjena sijalice 3 146.
Osigurači 3 153.
Pokazivači smjera 3 92.
Podsjetnik za sigurnosni
pojas
X svijetli crveno.
Ako sigurnosni pojas nije zakopčan,
X će treptati kad brzina vozila prijeđe
otpril. 16 km/h. Zvučno upozorenje
oglašava se na otpril. 90 sekundi.
Ako zakopčate sigurnosni pojas,
kontrolno svjetlo će se ugasiti.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 46.
Zračni jastuci i zatezači
pojaseva v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili svijetli tijekom vožnje, postoji greška
u sustavu zračnog jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 45,
3 48.
Deaktiviranje zračnog
jastuka
W svijetli žuto kad je kontakt uključen
i nastavlja svijetliti kad je zračni jastuk
suvozača deaktiviran 3 52.

Instrumenti i kontrole819Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 48 , zatezači pojaseva
3 45, deaktiviranje zračnog jastuka
3 52.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj voziloA svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Vozilo je potrebno servisirati.Može svijetliti u kombinaciji s drugim
kontrolnim svjetlom ili porukom na
informacijskom centru vozača
3 85.
Svijetli ako je potrebno provesti
čišćenje filtra krutih čestica te ako se
automatsko čišćenje ne javlja 3 117.
Odmah zatražite pomoć radionice.
Isključite motor
C svijetli crveno.
Svijetli nekoliko sekundi kada je
uključen kontakt.
Ako C svijetli (eventualno zajedno s
W i/ili R), odmah isključite motor i
zatražite pomoć radionice.
Ovisno o vrsti kvara, na vozačevom
informacijskom centru može se
pojaviti i poruka upozorenja 3 85.
Kočni sustav
R svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.

82Instrumenti i kontrole

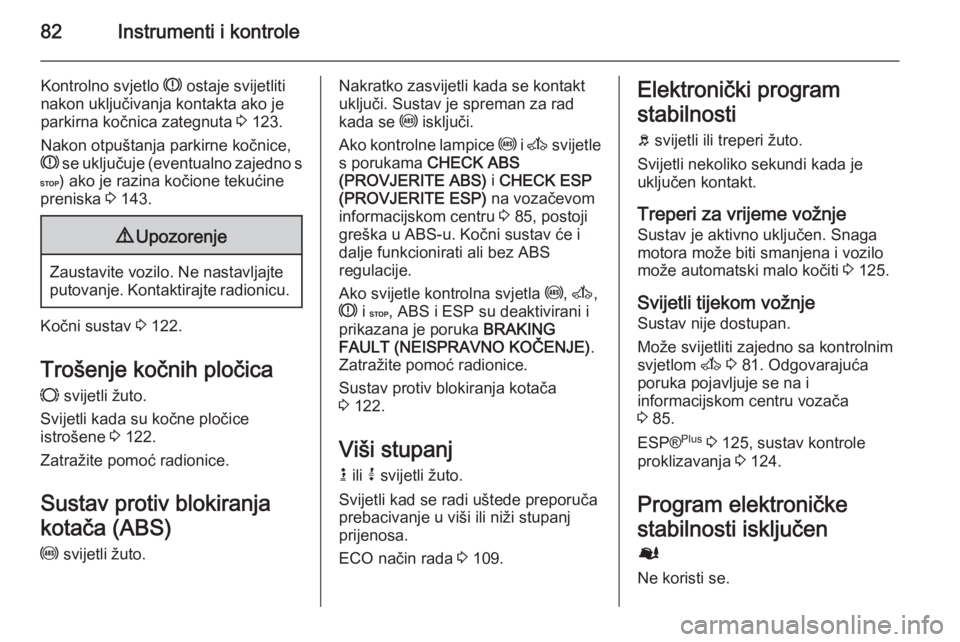

Kontrolno svjetlo R ostaje svijetliti
nakon uključivanja kontakta ako je
parkirna kočnica zategnuta 3 123.
Nakon otpuštanja parkirne kočnice,
R se uključuje (eventualno zajedno s
C ) ako je razina kočione tekućine
preniska 3 143.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Kočni sustav 3 122.
Trošenje kočnih pločica F svijetli žuto.
Svijetli kada su kočne pločice
istrošene 3 122.
Zatražite pomoć radionice.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi. Sustav je spreman za rad
kada se u isključi.
Ako kontrolne lampice u i A svijetle
s porukama CHECK ABS
(PROVJERITE ABS) i CHECK ESP
(PROVJERITE ESP) na vozačevom
informacijskom centru 3 85, postoji
greška u ABS-u. Kočni sustav će i
dalje funkcionirati ali bez ABS
regulacije.
Ako svijetle kontrolna svjetla u, A ,
R i C , ABS i ESP su deaktivirani i
prikazana je poruka BRAKING
FAULT (NEISPRAVNO KOČENJE) .
Zatražite pomoć radionice.
Sustav protiv blokiranja kotača
3 122.
Viši stupanj
k ili j svijetli žuto.
Svijetli kad se radi uštede preporuča
prebacivanje u viši ili niži stupanj
prijenosa.
ECO način rada 3 109.Elektronički program
stabilnosti
b svijetli ili treperi žuto.
Svijetli nekoliko sekundi kada je
uključen kontakt.
Treperi za vrijeme vožnje Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti 3 125.
Svijetli tijekom vožnje Sustav nije dostupan.
Može svijetliti zajedno sa kontrolnim
svjetlom A 3 81. Odgovarajuća
poruka pojavljuje se na i
informacijskom centru vozača
3 85.
ESP® Plus
3 125, sustav kontrole
proklizavanja 3 124.
Program elektroničke
stabilnosti isključen Ø
Ne koristi se.

Instrumenti i kontrole83
ESP®Plus
3 125, sustav kontrole
proklizavanja 3 124.
Temperatura rashladnog
sredstva motora
W svijetli crveno.
Svijetli za vrijeme rada motora
Ako je W osvijetljeno (eventualno
zajedno s kontrolnim svjetlom C),
zaustavite vozilo i isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 140.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.
Filtar krutih čestica
8
Ne koristi se.
Filtar diesel čestica 3 81, 3 117.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Kontrolno svjetlo w svijetli zajedno sa
C 3 81 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon otkrivanja puknuća ili
ispuhane gume.Treperi
Greška u sustavu. Nakon odgode
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.
Kontrolno svjetlo w svijetli zajedno s
A 3 81 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon montaže gume bez
senzora tlaka (npr. rezervni kotač).
Sustav kontrole tlaka u gumama
3 159.
Tlak motornog ulja I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.

84Instrumenti i kontrole
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 139.
Niska razina goriva
Y svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Razina goriva u spremniku je
preniska. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 132.
Katalizator 3 117.
Odzračivanje sustava diesel goriva
3 145.
Pražnjenje iz filtra za
gorivo
Q svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Označava prisutnost vode u diesel
gorivu. Odmah zatražite pomoć
radionice.
Sustav stop-start
\
Ne koristi se.
Ï svijetli ili treperi žuto/zeleno.Svijetli
Svijetli zeleno tijekom funkcije
automatskog zaustavljanja.
Ako Ï svijetli žuto, prisutna je greška
u sustavu stop-start. Zatražite pomoć
radionice.
Treperi Treperi zeleno tijekom automatskog
ponovnog pokretanja.
Sustav stop-start 3 112.
Vanjska svjetla 9 svijetli zeleno.
Svijetli kad su vanjska svjetla
uključena 3 90.
Dugo svjetlo P svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i
tijekom upozorenja prednjim
svjetlima 3 91.
Svjetlo za maglu
> svijetli zeleno.

Instrumenti i kontrole85

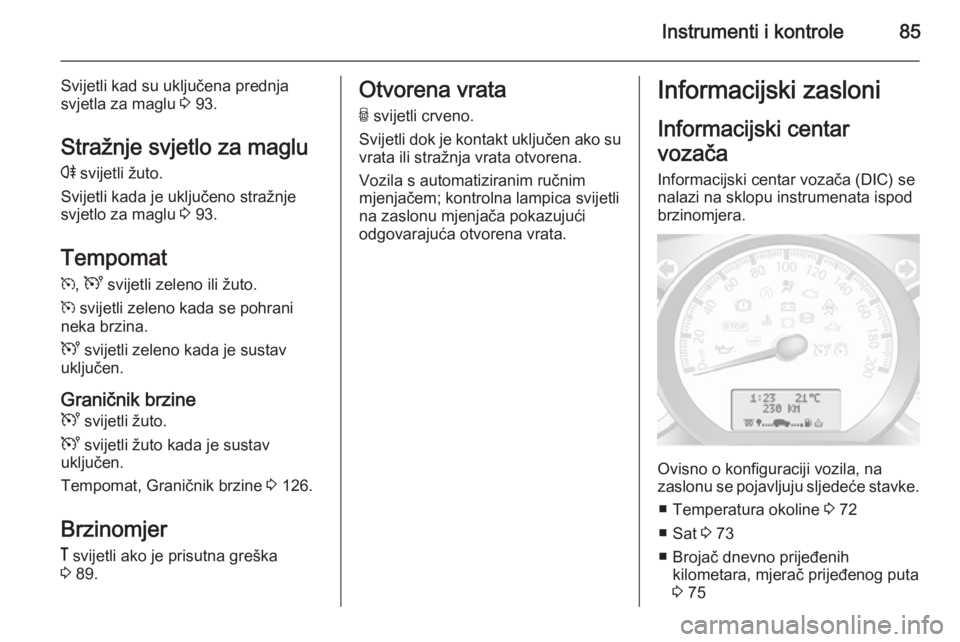

Svijetli kad su uključena prednja
svjetla za maglu 3 93.
Stražnje svjetlo za maglu
r svijetli žuto.
Svijetli kada je uključeno stražnje svjetlo za maglu 3 93.
Tempomat
m , U svijetli zeleno ili žuto.
m svijetli zeleno kada se pohrani
neka brzina.
U svijetli zeleno kada je sustav
uključen.
Graničnik brzine
U svijetli žuto.
U svijetli žuto kada je sustav
uključen.
Tempomat, Graničnik brzine 3 126.
Brzinomjer & svijetli ako je prisutna greška
3 89.Otvorena vrata
U svijetli crveno.
Svijetli dok je kontakt uključen ako su vrata ili stražnja vrata otvorena.
Vozila s automatiziranim ručnim
mjenjačem; kontrolna lampica svijetli
na zaslonu mjenjača pokazujući
odgovarajuća otvorena vrata.Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se nalazi na sklopu instrumenata ispod
brzinomjera.
Ovisno o konfiguraciji vozila, na
zaslonu se pojavljuju sljedeće stavke.
■ Temperatura okoline 3 72
■ Sat 3 73
■ Brojač dnevno prijeđenih kilometara, mjerač prijeđenog puta
3 75

86Instrumenti i kontrole
■ Nadzor razine motornog ulja 3 77
■ Servisni zaslon 3 77
■ Poruke vozila 3 86
■ Putno računalo 3 87
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije
dostupne samo u vožnji.
Zaslon s tri informacije
Prikazuje vrijeme, temperaturu
okoline i datum kada je kontakt
uključen.
Poruke vozila
Poruka se pojavljuje na vozačevominformacijskom centru, zajedno s
kontrolnom lampicom A ili C.
Informacijske porukeInformacijske porukeBATTERY MODE: ECONOMY
(NAČIN RADA AKUMULATORA:
EKONOMIČAN)ESP OFF (ESP ISKLJUČEN)AUTO LIGHTS DEACTIVATED
(DEAKTIVIRANA AUTOMATSKA
SVJETLA)OIL LEVEL CORRECT (ISPRAVNA
RAZINA ULJA)
Poruke greške
Prikazuju se u kombinaciji s
kontrolnim svjetlom A. Odmah
isključite motor i zatražite pomoć
radionice.
Za uklanjanje poruke greške pritisnite prekidač na kraju poluge brisača.Nakon nekoliko sekundi poruka može
nestati automatski a A svijetli i dalje.
Greška će tada biti pohranjena u
ugrađeni računalni sustav.Poruke greškeCHECK ESP (PROVJERITE ESP)CHECK FUEL FILTER
(PROVJERITE FILTAR ZA
GORIVO)CHECK GEARBOX (PROVJERITE
MJENJAČ)CHECK AUTO LIGHTS
(PROVJERITE AUTOMATSKA
SVJETLA)
Poruke upozorenja
Mogu se pojaviti s kontrolnim svjetlom C ili u kombinaciji s drugim
porukama upozorenja, kontrolnim
svjetlima ili zvučnim upozorenjem.
Odmah isključite motor i zatražite
pomoć radionice.

Instrumenti i kontrole87
Poruke upozorenjaINJECTION FAULT (NEISPRAVNO
UBRIZGAVANJE)ENGINE OVERHEATING
(PREGRIJAVANJE MOTORA)GEARBOX OVERHEATING
(PREGRIJAVANJE MJENJAČA)
Zvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje
Uključit će se samo jedan zvučni
signal upozorenja.
Zvučni signal upozorenja za
nekorištenje sigurnosnih pojaseva
ima prioritet nad drugim zvučnim
signalima upozorenja.
■ Ako sigurnosni pojas nije vezan.
■ Ako se određena brzina prekorači kada je parkirna kočnica zategnuta.
■ Ako pomoć pri parkiranju detektira predmet.
■ Ako vozilo ima automatizirani ručnimjenjač i temperatura spojke je
previsoka.
■ Ako brzina vozila nakratko prekorači postavljenu granicu.
■ Tijekom zatvaranja električnih kliznih vrata.
■ Ako su klizna vrata otvorena, a parkirna kočnica otpuštena.
■ Tijekom aktiviranja i deaktiviranja nadzora nagibanja vozila sa
zvučnim upozorenjem.
Kad je vozilo parkirano i/ili su otvorena vozačeva vrata ■ Kad je ključ u kontakt bravi.
■ S uključenim vanjskim svjetlima.
■ Ako vozilo ima automatizirani ručni mjenjač; prazan hod nije odabran ilipapučica kočnice nije pritisnuta.
Odgovarajuća poruka pojavljuje se
na vozačevom informacijskom
centru.Putno računalo
Putno računalo daje informacije o
voznim podacima, koji se stalno
snimaju i elektronički obrađuju.
Ovisno o vozilu, sljedeće funkcije se
mogu odabrati pritiskanjem prekidača na kraju poluge brisača.
■ Količina potrošenog goriva
■ Prosječna potrošnja
■ Trenutna potrošnja
■ Doseg putovanja
■ Prevaljeni put
■ Prosječna brzina

88Instrumenti i kontrole
■ Udaljenost prije servisa 3 77
■ Sat 3 73
■ Pohranjena brzina tempomata i graničnika brzine 3 126
■ Tlak u gumama 3 159
■ Poruke o pogreškama i poruke s informacijama
Količina potrošenog goriva Prikazuje količinu potrošenog goriva
od zadnjeg resetiranja.
Mjerenje se može ponovno pokrenuti
u bilo kojem trenutku pritiskom i
držanjem tipke.
Prosječna potrošnja
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Prikazuje se prosječna potrošnja
uzimajući u obzir prevaljeni put i
potrošeno gorivo od zadnjeg
resetiranja.
Resetiranje se može izvršiti u bilo
koje vrijeme.Trenutna potrošnja
Vrijednost se prikazuje nakon
postizanja brzine od 30 km/h.
Doseg putovanja
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Doseg se računa s obzirom na
preostalu količinu goriva u spremniku i prosječnu potrošnju od zadnjeg
resetiranja.
Doseg neće biti prikazan ako svijetli
kontrolno svjetlo Y na sklopu
instrumenata 3 84.
Resetiranje se može izvršiti u bilo
koje vrijeme.
Prevaljeni put
Prikazuje prevaljeni put od zadnjeg
resetiranja.
Resetiranje se može izvršiti u bilo koje vrijeme.
Prosječna brzina
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Prikazuje se prosječna brzina od
posljednjeg ponovnog postavljanja.Resetiranje se može izvršiti u bilo
koje vrijeme.
Prekidi putovanja s isključenim
kontaktom nisu uključeni u izračune.
Resetiranje informacija putnogračunala Za ponovno postavljanje putnog
računala odaberite jednu od njegovih
funkcija, zatim pritisnite i držite
prekidač na kraju poluge brisača.
Sljedeće informacije putnog računala
će se resetirati:
■ Količina potrošenog goriva
■ Prosječna potrošnja
■ Doseg putovanja
■ Prevaljeni put
■ Prosječna brzina
Putno računalo će se resetirati
automatski kada se prekorači
maksimalna vrijednost bilo kojeg od
parametara.
