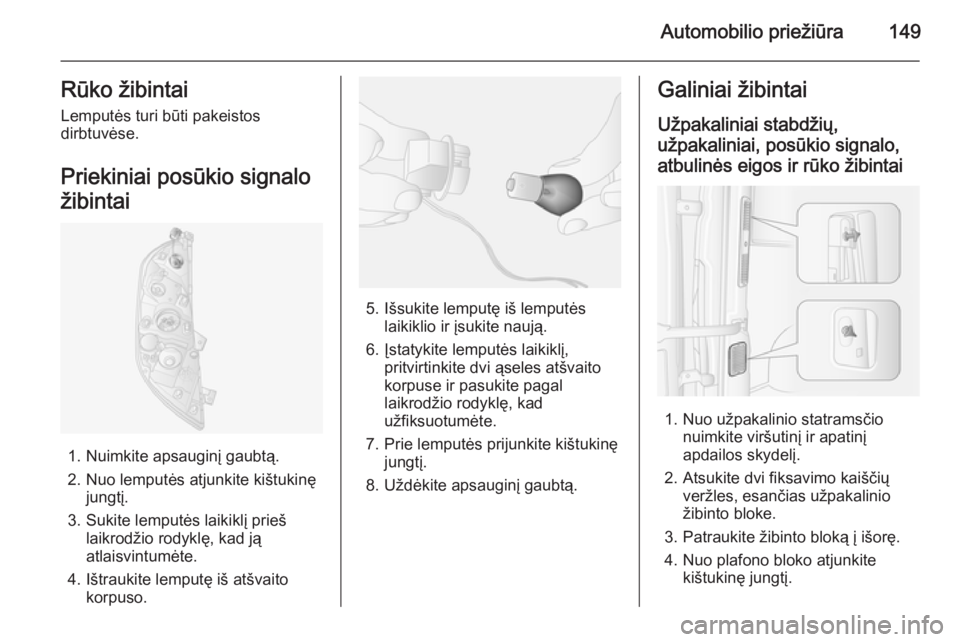

Automobilio priežiūra149Rūko žibintai
Lemputės turi būti pakeistos
dirbtuvėse.
Priekiniai posūkio signalo
žibintai
1. Nuimkite apsauginį gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
4. Ištraukite lemputę iš atšvaito korpuso.
5. Išsukite lemputę iš lemputės laikiklio ir įsukite naują.
6. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles atšvaito
korpuse ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
7. Prie lemputės prijunkite kištukinę jungtį.
8. Uždėkite apsauginį gaubtą.
Galiniai žibintai
Užpakaliniai stabdžių,užpakaliniai, posūkio signalo,
atbulinės eigos ir rūko žibintai
1. Nuo užpakalinio statramsčio nuimkite viršutinį ir apatinį
apdailos skydelį.
2. Atsukite dvi fiksavimo kaiščių veržles, esančias užpakalinio
žibinto bloke.
3. Patraukite žibinto bloką į išorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.

150Automobilio priežiūra

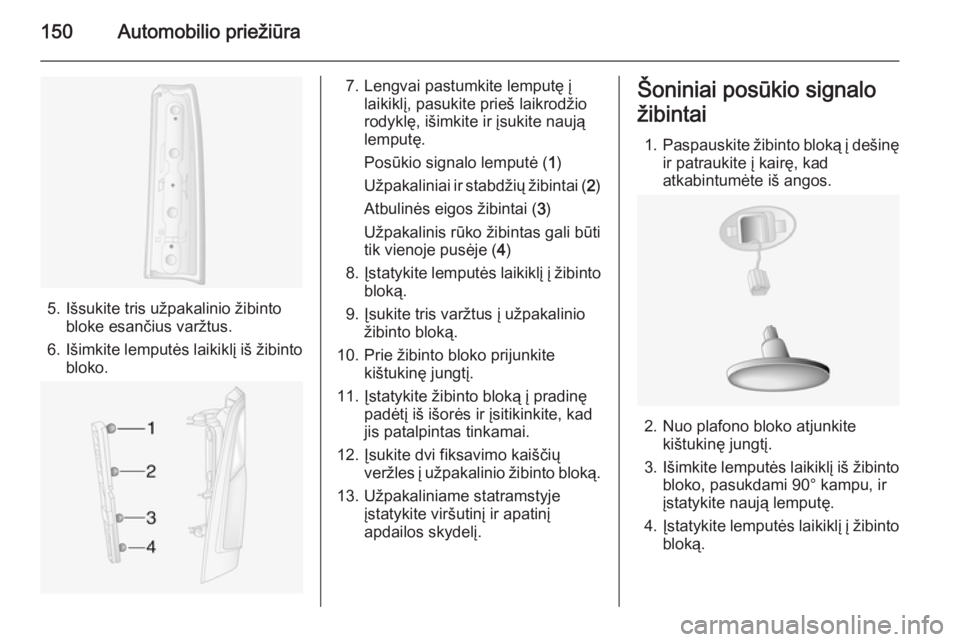

5. Išsukite tris užpakalinio žibintobloke esančius varžtus.
6. Išimkite lemputės laikiklį iš žibinto
bloko.
7. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
Posūkio signalo lemputė ( 1)
Užpakaliniai ir stabdžių žibintai ( 2)
Atbulinės eigos žibintai ( 3)
Užpakalinis rūko žibintas gali būti
tik vienoje pusėje ( 4)
8. Įstatykite lemputės laikiklį į žibinto
bloką.
9. Įsukite tris varžtus į užpakalinio žibinto bloką.
10. Prie žibinto bloko prijunkite kištukinę jungtį.
11. Įstatykite žibinto bloką į pradinę padėtį iš išorės ir įsitikinkite, kad
jis patalpintas tinkamai.
12. Įsukite dvi fiksavimo kaiščių veržles į užpakalinio žibinto bloką.
13. Užpakaliniame statramstyje įstatykite viršutinį ir apatinį
apdailos skydelį.Šoniniai posūkio signalo
žibintai
1. Paspauskite žibinto bloką į dešinę
ir patraukite į kairę, kad
atkabintumėte iš angos.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Išimkite lemputės laikiklį iš žibinto
bloko, pasukdami 90° kampu, ir
įstatykite naują lemputę.
4. Įstatykite lemputės laikiklį į žibinto
bloką.

Automobilio priežiūra151

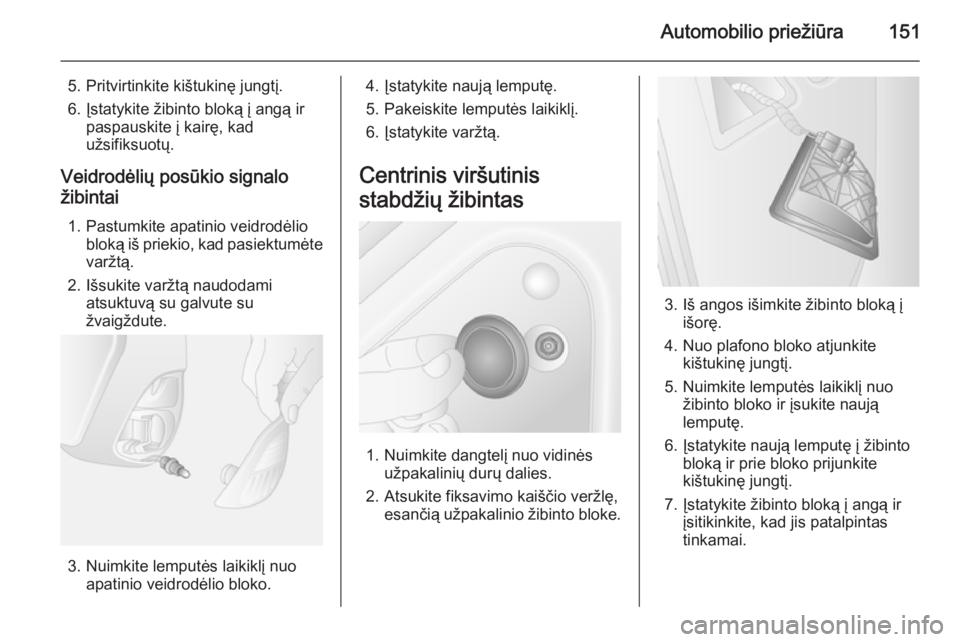

5. Pritvirtinkite kištukinę jungtį.
6. Įstatykite žibinto bloką į angą ir paspauskite į kairę, kad
užsifiksuotų.
Veidrodėlių posūkio signalo
žibintai
1. Pastumkite apatinio veidrodėlio bloką iš priekio, kad pasiektumėtevaržtą.
2. Išsukite varžtą naudodami atsuktuvą su galvute su
žvaigždute.
3. Nuimkite lemputės laikiklį nuo apatinio veidrodėlio bloko.
4. Įstatykite naują lemputę.
5. Pakeiskite lemputės laikiklį.
6. Įstatykite varžtą.
Centrinis viršutinis
stabdžių žibintas
1. Nuimkite dangtelį nuo vidinės užpakalinių durų dalies.
2. Atsukite fiksavimo kaiščio veržlę, esančią užpakalinio žibinto bloke.
3. Iš angos išimkite žibinto bloką įišorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.
5. Nuimkite lemputės laikiklį nuo žibinto bloko ir įsukite naują
lemputę.
6. Įstatykite naują lemputę į žibinto bloką ir prie bloko prijunkitekištukinę jungtį.
7. Įstatykite žibinto bloką į angą ir įsitikinkite, kad jis patalpintas
tinkamai.

152Automobilio priežiūra
8. Įsukite fiksavimo kaiščio veržlę įužpakalinio žibinto bloką.
9. Uždėkite dangtelį ant vidinės užpakalinių durų dalies.
Numerio plokštelės
apšvietimas
1. Lęšiukus atkabinkite naudodamiesi plokščiu atsuktuvu.
2. Nuimkite gaubtą ir pakeiskite lemputę.
3. Įstatykite lęšiuką.
Salono apšvietimas
Priekinė plafono lemputė
1. Lęšiukus išimkite naudodamiesi plokščiu atsuktuvu.
2. Įstatykite naują lemputę.
3. Įstatykite lęšiuką.
Krovinių skyriaus lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Nuimkite lęšiuko gaubtą ir pakeiskite lemputę.
4. Prijunkite kištukinę jungtį ir įstatykite plafono bloką.

Automobilio priežiūra153
Priekinių durelių skydelio
lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Nuimkite lęšiuką nuo plafono bloko.
3. Pakeiskite lemputę ir uždėkite lęšiuką.
4. Įstatykite plafono bloką.
Užpakalinės plafono lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Daiktadėžės lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
■ viena įrengta kairėje prietaisų skydelio pusėje už apdailos
skydelio;
■ kita – variklio skyriuje, po aušinimo skysčio išsiplėtimo bakeliu.
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.

154Automobilio priežiūra

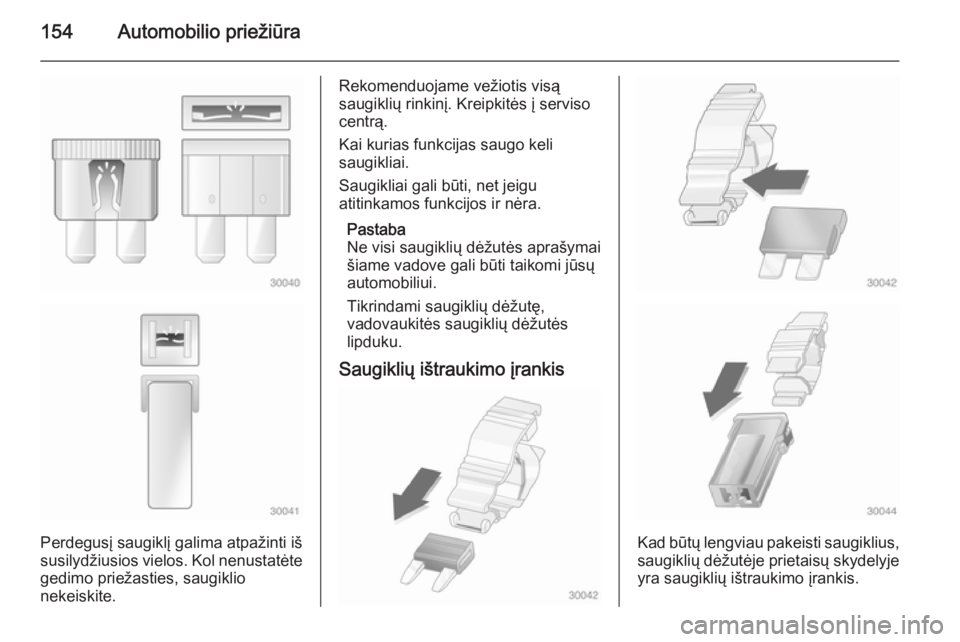

Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Rekomenduojame vežiotis visą
saugiklių rinkinį. Kreipkitės į serviso
centrą.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.
Saugiklių ištraukimo įrankis
Kad būtų lengviau pakeisti saugiklius, saugiklių dėžutėje prietaisų skydelyje
yra saugiklių ištraukimo įrankis.

Automobilio priežiūra155
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje Įrengta po aušinimo skysčio
išsiplėtimo bakeliu.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.
Dėl riboto pasiekiamumo saugiklius
keisti reikia dirbtuvėse.SimbolisGrandinėSDešinės pusės žibintaiTKairės pusės žibintaiWDešinysis artimųjų šviesų
žibintasaKairysis artimųjų šviesų
žibintas>Priekiniai rūko žibintaiLKairysis tolimųjų šviesų
žibintasSimbolisGrandinėNDešinysis tolimųjų šviesų
žibintasuABSKPriekinio stiklo valytuvasnOro kondicionavimasVŠildomas priekinis stiklas
Saugiklių dėžutė prietaisų
skydelyje
Įrengta prietaisų skydelyje, kairėje
pusėje, už apdailos skydelio.
Norėdami nuimti, patraukite viršutinę
apdailos skydelio dalį.
Po šiuo skydeliu nelaikykite jokių
daiktų.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.SimbolisGrandinėZInformacijos ir pramogų
sistema, sėdynių šildymas
automobilio ekrano
langas, garso sujungimai,
signalizacija?Maitinimo lizdasÌŽiebtuvėlisePrietaisų skydelisUCentrinis užraktasOPosūkio signalai, užpakali‐ niai rūko žibintai, kėbulo
valdymo modulisDIAGDiagnostinė jungtis

156Automobilio priežiūra
SimbolisGrandinėuABS, elektroninė stabi‐
lumo programadSalono apšvietimas,
stabdžių žibintaiZKėbulo valdymo modulisSTOPStabdžių žibintaiIKėbulo valdymo modulis,
elektra valdomi langai, oro
kondicionieriusmKairysis šildomas užpaka‐
linis langasnDešinysis šildomas užpa‐
kalinis langasRPriekinio stiklo ploviklisMElektroninis imobilizatoriusUŠildomos sėdynėsFBLPosūkio apšvietimo
žibintaslLaisvų rankų įrangos
sujungimasSimbolisGrandinė&TachografasPTOKardaninis velenasjGarso signalasÍPašildymas, dyzelino
filtrasxKlimato kontrolės ventilia‐
toriusADPPapildomi priedai,Elektra valdomi langai,
kėbulo valdymo modulisAutomobilio įrankiai
Įrankiai
Domkratas, ratų veržliaraktis,
adapteriai (atsarginiam ratui nuimti),
ratų gaubtų kablys ir vilkimo kilpa yra
komplekte, laikomame po priekine sėdyne.

Automobilio priežiūra157
Automobiliai su galiniais
varančiaisiais ratais: Su domkratu
taip pat pridedamas hidraulinis
domkratas ir pailginimo dalių
komplektas.Norėdami pasiekti šį įrenginį,
pastumkite sėdynę iki galo į priekį ir
nulenkite sėdynės atlošą.
Padangos remonto komplektas
3 163.
Ratų keitimas 3 166.
Atsarginis ratas 3 168.
Ratai ir padangos
Padangų būklė, ratų būklė
Važiuokite per briaunas atsargiai ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas,
galima pažeisti padangą ir ratą.
Statydami automobilį, nepriremkite padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Padangos Gamykloje sumontuotos padangos
yra pritaikytos prie važiuoklės ir
suteikia optimalų vairavimo komfortą
bei saugumą.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7°C, todėl turi būti sumontuotos
ant visų ratų.

158Automobilio priežiūra
Pagal konkrečioje šalyje galiojančius
reglamentus prilipdykite
maksimalaus greičio lipduką
vairuotojo regėjimo lauke.
Padangų žymėjimas Pvz., 215/65 R 16 C 109 R215=Padangos plotis, mm65=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliaisC=Naudojimas kroviniams arba
komerciniais tikslais88=Apkrovos indeksas, pvz., 109,
yra lygus maždaug 1 030 kgR=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 kmS=iki 180 kmT=iki 190 kmH=iki 210 kmV=iki 240 kmW=iki 270 kmSlėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su padangų slėgio
stebėjimo sistema.
Padangų slėgis 3 201. Būtinai
pripūskite padangas iki slėgio,
pateikto ant vairuotojo durelių rėmo
priklijuotame lipduke.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms, ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
Dėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 185.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 201.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
