Přístroje a ovládací prvky79
informačního centra vzdálenost do
servisní prohlídky a potom stiskněte
a podržte tlačítko na konci páčky
stěračů přibližně na 10 sekund,
dokud se vzdálenost do servisní
prohlídky trvale nezobrazí.
Palubní počítač 3 89.
Informační centrum řidiče 3 87.
Servisní informace 3 181.
Displej převodovky
Na displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň automatizované mechanické
převodovky.
R=ZpátečkaN=NeutrálA=Automatický režimkg=Režim řazení pro zatížené
vozidloV=Zimní programT=Použijte nožní brzduW=Elektronika převodovky
Automatizovaná mechanická
převodovka 3 121.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:
červená=nebezpečí,
důležité
upozorněnížlutá=výstraha,
informace,
poruchazelená=potvrzení aktivacemodrá=potvrzení aktivacebílá=potvrzení aktivace

80Přístroje a ovládací prvky

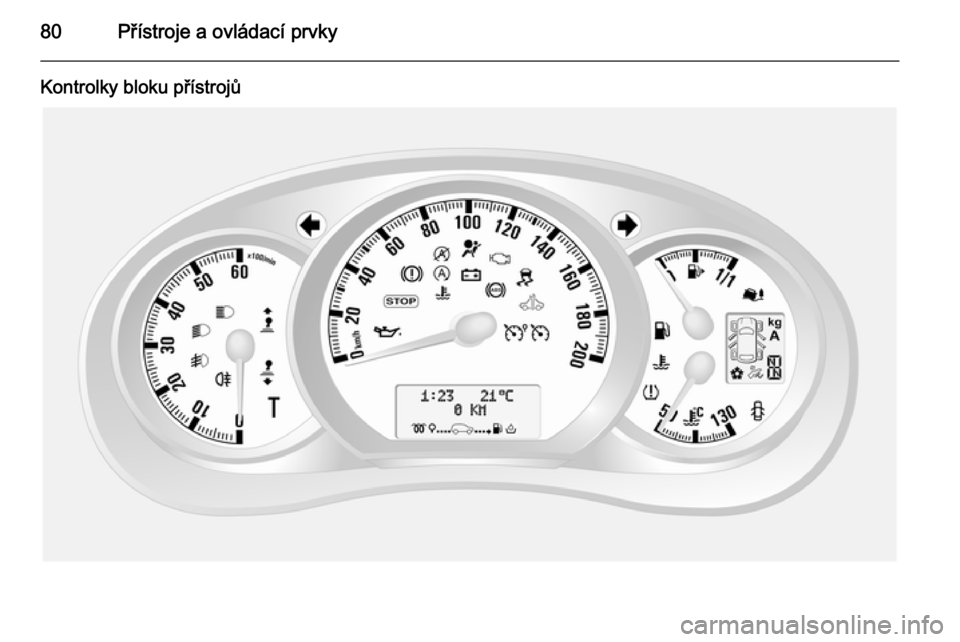

Kontrolky bloku přístrojů

Přístroje a ovládací prvky81
Kontrolky ve stropní konzole
Ukazatel směruO bliká zeleně.
Kontrolka bliká, pokud je zapnut
ukazatel směru nebo výstražná
světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky.
Když jsou zapnuty ukazatele směru, je slyšet varovný zvukový signál. Při
tažení přívěsu se změní výška
varovného zvukového signálu.
Výměna žárovky 3 149.
Pojistky 3 157.
Ukazatele směru 3 94.
Připomenutí
bezpečnostního pásu
X svítí červeně.
Pokud není připoután bezpečnostní
pás, začne blikat X, jakmile vozidlo
překročí rychlost cca. 16 km/h. Na
cca. 90 sekund se ozve zvuková
výstraha.
Po připevnění bezpečnostního pásu
kontrolka zhasne.
Tříbodové bezpečnostní pásy 3 46.
Airbag a předpínače
bezpečnostních pásů
v svítí žlutě.
Při zapnutí zapalování se kontrolka
krátce rozsvítí. Pokud se nerozsvítí
nebo se rozsvítí za jízdy, došlo
v systému airbagů k poruše.
Vyhledejte pomoc v servisu. V tompřípadě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 45, 3 48.
Vypnutí airbagu
W se rozsvítí žlutě při zapnutí
zapalování a zůstane svítit, když je
vypnut airbag předního spolujezdce
3 52.

82Přístroje a ovládací prvky9Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 48, předpínače
bezpečnostních pásů 3 45, vypnutí
airbagu 3 52.
Systém nabíjení p svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce Z svítí nebo bliká žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Okamžitě vyhledejte pomoc v servisu.Brzy proveďte servis
vozidla A svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Vozidlo potřebuje servis.
Může se rozsvítit v kombinaci s jinou
kontrolkou nebo zprávou
v informačním centru řidiče 3 87.
Rozsvítí se, pokud je nutné vyčistit
filtr pevných částic a nebylo zahájeno
automatické čistění 3 119.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
C svítí červeně.
Rozsvítí se na několik sekund po
zapnutí zapalování.
Pokud C svítí (je možné i v
kombinaci s W a/nebo R), vypněte
ihned motor a vyhledejte pomoc
v servisu.

Přístroje a ovládací prvky83
V závislosti na typu poruchy se také
může zobrazit výstražná zpráva
v informačním centru řidiče 3 87.
Brzdová soustava R svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Kontrolka R zůstane svítit po zapnutí
zapalování, pokud je zabrzděná
parkovací brzda 3 127.
Po uvolnění parkovací brzdy zůstane kontrolka R svítit (je možné i v
kombinaci s C), pokud je příliš nízká
hladina brzdové kapaliny 3 146.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Brzdová soustava 3 126.
Opotřebení brzdových
destiček
F svítí žlutě.
Svítí, když jsou brzdové destičky
opotřebované 3 126.
Vyhledejte pomoc v servisu.
Protiblokovací systém brzd
(ABS) u svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování. Systém je
provozuschopný, když u zhasne.
Jestliže se rozsvítí kontrolka u i A
a v informačním centru řidiče se zobrazí zpráva CHECK ABS
(ZKONTROLOVAT ABS) a CHECK
ESP (ZKONTROLOVAT ESP)
3 87, došlo k poruše v systému
ABS. Brzdová soustava je i nadále
funkční, ale bez možnosti regulace
systémem ABS.
Jestliže se rozsvítí kontrolka u, A ,
R a C , je ABS i ESP vypnuto
a zobrazí se zpráva BRAKING
FAULT (CHYBA PŘI BRZDĚNÍ) .
Vyhledejte pomoc v servisu.
Protiblokovací systém brzd 3 126.Řazení směrem nahoru
k nebo j svítí žlutě.
Svítí, když je doporučeno řazení
z důvodu úspory paliva.
Režim ECO 3 112.
Systém elektronické
stabilizace vozidla b bliká nebo svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování.
Bliká během jízdy
Systém je aktivně zapojen. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno 3 129.
Svítí během jízdy Systém je nedostupný.
Může se rozsvítit spolu s kontrolkou
A 3 82 . V informačním centru řidiče
se také zobrazí příslušná zpráva
3 87.
ESP® Plus
3 129, Systém kontroly
trakce 3 128.

84Přístroje a ovládací prvkyElektronická stabilizace
vozidla - vypnuto
Ø
Nepoužívá se.
ESP® Plus
3 129, Systém kontroly
trakce 3 128.
Teplota chladicí kapaliny
motoru W svítí červeně.
Pokud se rozsvítí za chodu
motoru
Pokud se rozsvítí kontrolka W (je
možné i v kombinaci s kontrolkou C),
zastavte vozidlo a vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte hladinu chladicí kapaliny
3 143.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení! svítí žlutě.
Žhavení je zapnuto. Aktivuje se pouze při nízké venkovní teplotě.
Filtr pevných částic 8
Nepoužívá se.
Filtr pevných částic 3 82, 3 119.
Systém sledování tlaku
vzduchu v pneumatikách
Kontrolka w svítí nebo bliká.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
Pokud dojde k defektu nebo
značnému poklesu tlaku
v pneumatice, rozsvítí se kontrolkaw spolu s kontrolkou C 3 82 a v
informačním centru řidiče se zobrazí příslušná zpráva.
Bliká
Porucha v systému. Po uplynutí určité doby začne kontrolka svítit
nepřetržitě. Obraťte se na servis.
Pokud je namontována pneumatika
bez snímače tlaku (např. rezervní
kolo), rozsvítí se kontrolka w spolu
s kontrolkou A 3 82 a v informačním
centru řidiče se zobrazí příslušná zpráva.
Systém sledování tlaku vzduchu
v pneumatikách 3 162.
Tlak motorového oleje
I svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.

Přístroje a ovládací prvky85
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 142.
Nízká hladina paliva
Y svítí žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Hladina paliva v palivové nádrži je
příliš nízká. Okamžitě palivo doplňte.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Doplňování paliva 3 135.
Katalyzátor 3 120.
Odvzdušnění palivové soustavy
vznětového motoru 3 148.
Vypuštění vody
z palivového filtru Q svítí žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu motoru Signalizuje přítomnost vody v naftě.Neprodleně vyhledejte pomoc
v servisu.
Systém Stop-start \
Nepoužívá se.
Ï svítí nebo bliká žlutě/zeleně.
Svítí Svítí zeleně během funkce Autostop.
Pokud Ï svítí žlutě, došlo k poruše
systému stop-start. Vyhledejte
pomoc v servisu.

86Přístroje a ovládací prvky
BlikáBěhem automatického startování
bliká zeleně.
Systém Stop-start 3 115.
Vnější osvětlení 9 svítí zeleně.
Svítí při rozsvíceném vnějším
osvětlení 3 92.
Dálková světla P svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 93.
Světlo do mlhy
> svítí zeleně.
Svítí při rozsvícených předních
mlhových světlech 3 94.
Zadní světlo do mlhy
r svítí žlutě.Svítí při rozsvíceném zadním světle
do mlhy 3 95.
Tempomat
m , U svítí zeleně nebo žlutě.
m svítí zeleně, když je uložena určitá
rychlost.
U svítí zeleně, když je systém
zapnutý.
Omezovač rychlosti
U svítí žlutě.
U svítí žlutě, když je systém zapnutý.
Tempomat, omezovač rychlosti
3 130.
Tachograf
& svítí, pokud došlo k poruše 3 91.
Otevřené dveře U svítí červeně.
Rozsvítí se při zapnutém zapalování
při otevření dveří nebo zadních
výklopných dveří.Vozidla s automatizovanou
mechanickou převodovkou: na
displeji převodovky se rozsvítí
kontrolka upozorňující na otevřené
dveře.

Přístroje a ovládací prvky87Informační displejeInformační centrum řidiče
Informační centrum řidiče (DIC) je
umístěno v sestavě sdružených
přístrojů pod rychloměrem.
V závislosti na konfiguraci vozidla se
na displeji mohou objevit následující položky:
■ Venkovní teplota 3 73
■ Hodiny 3 74
■ Počítadlo kilometrů, palubní počítač 3 76
■ Sledování hladiny motorového
oleje 3 78
■ Displeji servisního intervalu 3 78
■ Zprávy vozidla 3 88
■ Palubní počítač 3 89
Některé ze zobrazovaných funkcí se
mohou lišit v závislosti na tom, zda se
s vozidlem jede nebo zda stojí.
Některé funkce jsou k dispozici
pouze, když vozidlo stojí.
Třífunkční informační
displejPo zapnutí zapalování zobrazí
hodiny, venkovní teplotu a datum.

88Přístroje a ovládací prvkyZprávy vozidla
Na informačním centru řidiče se
objeví zprávy a současně se rozsvítí
kontrolka A nebo C.
Informační zprávyInformační zprávyBATTERY MODE: ECONOMY
(REŽIM AKUMULÁTORU:
ÚSPORNÝ)ESP OFF (VYPNUTÉ ESP)AUTO LIGHTS DEACTIVATED
(DEAKTIVOVÁNA AUTOMATICKÁ
SVĚTLA)OIL LEVEL CORRECT (SPRÁVNÁ HLADINA OLEJE)
Zprávy o poruše
Zobrazí se v kombinaci s kontrolkou
A . Jeďte opatrně a vyhledejte
pomoc v servisu.
Zprávu o poruše odstraníte
stisknutím tlačítka na konci páčky
stěračů. Po uplynutí několika sekund
může tato zpráva zmizet automaticky
a A zůstane svítit. Porucha bude
poté uložena v palubním systému.Zprávy o porušeCHECK ESP (ZKONTROLOVAT
ESP)CHECK FUEL FILTER
(ZKONTROLOVAT PALIVOVÝ
FILTR)CHECK GEARBOX
(ZKONTROLOVAT
PŘEVODOVKU)CHECK AUTO LIGHTS
(ZKONTROLOVAT AUTOMATICKÁ
SVĚTLA)
Výstražné zprávy
Výstražné zprávy se mohou objevit
s kontrolkou C nebo v kombinaci
s jinými výstražnými zprávami,
kontrolkami nebo varovným
zvukovým signálem. Vypněte ihned motor a vyhledejte pomoc v servisu.
Výstražné zprávyINJECTION FAULT (CHYBA
VSTŘIKOVÁNÍ)ENGINE OVERHEATING
(PŘEHŘÍVÁNÍ MOTORU)GEARBOX OVERHEATING
(PŘEHŘÍVÁNÍ PŘEVODOVKY)
Výstražné zvonkohry
Při startování motoru nebo
během jízdy Ozve se pouze jedno varovné
zvukové upozornění.
Varovné zvukové upozornění na
nepřipoutané bezpečnostní pásy má
vyšší prioritu než jakákoliv jiná
zvuková upozornění.
■ Pokud není zapnutý bezpečnostní pás.
■ Pokud je překročena určitá rychlost
se zabrzděnou parkovací brzdou.
■ Pokud parkovací asistent zjistí překážku.
