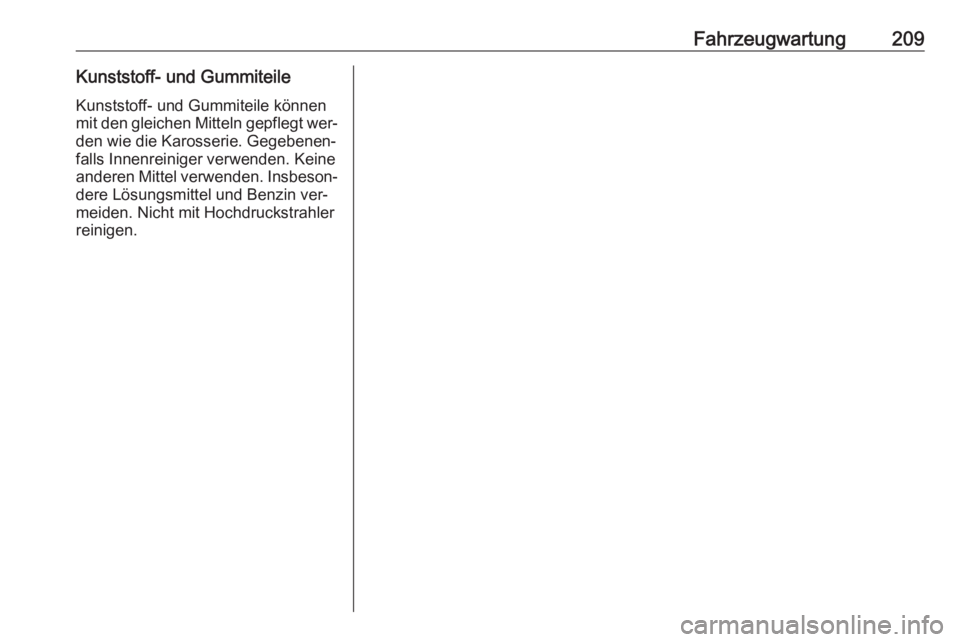

Fahrzeugwartung209Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐ dere Lösungsmittel und Benzin ver‐meiden. Nicht mit Hochdruckstrahler
reinigen.

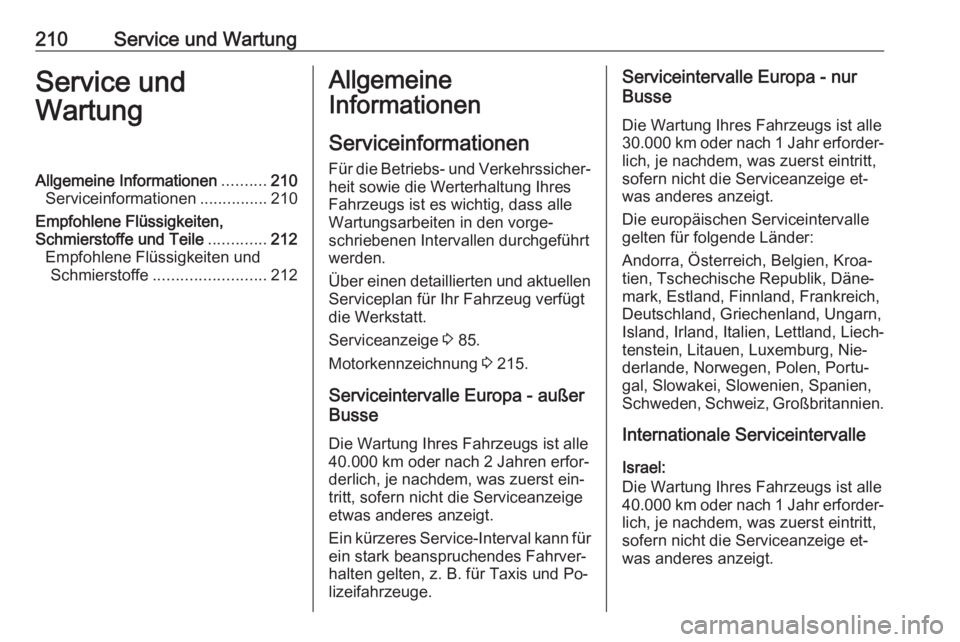

210Service und WartungService und
WartungAllgemeine Informationen ..........210
Serviceinformationen ...............210
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............212
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 212Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Über einen detaillierten und aktuellen
Serviceplan für Ihr Fahrzeug verfügt die Werkstatt.
Serviceanzeige 3 85.
Motorkennzeichnung 3 215.
Serviceintervalle Europa - außer
Busse
Die Wartung Ihres Fahrzeugs ist alle 40.000 km oder nach 2 Jahren erfor‐
derlich, je nachdem, was zuerst ein‐
tritt, sofern nicht die Serviceanzeige
etwas anderes anzeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.Serviceintervalle Europa - nur
Busse
Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach 1 Jahr erforder‐ lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Die europäischen Serviceintervalle
gelten für folgende Länder:
Andorra, Österreich, Belgien, Kroa‐
tien, Tschechische Republik, Däne‐
mark, Estland, Finnland, Frankreich,
Deutschland, Griechenland, Ungarn,
Island, Irland, Italien, Lettland, Liech‐
tenstein, Litauen, Luxemburg, Nie‐
derlande, Norwegen, Polen, Portu‐
gal, Slowakei, Slowenien, Spanien,
Schweden, Schweiz, Großbritannien.
Internationale Serviceintervalle
Israel:
Die Wartung Ihres Fahrzeugs ist alle
40.000 km oder nach 1 Jahr erforder‐ lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.

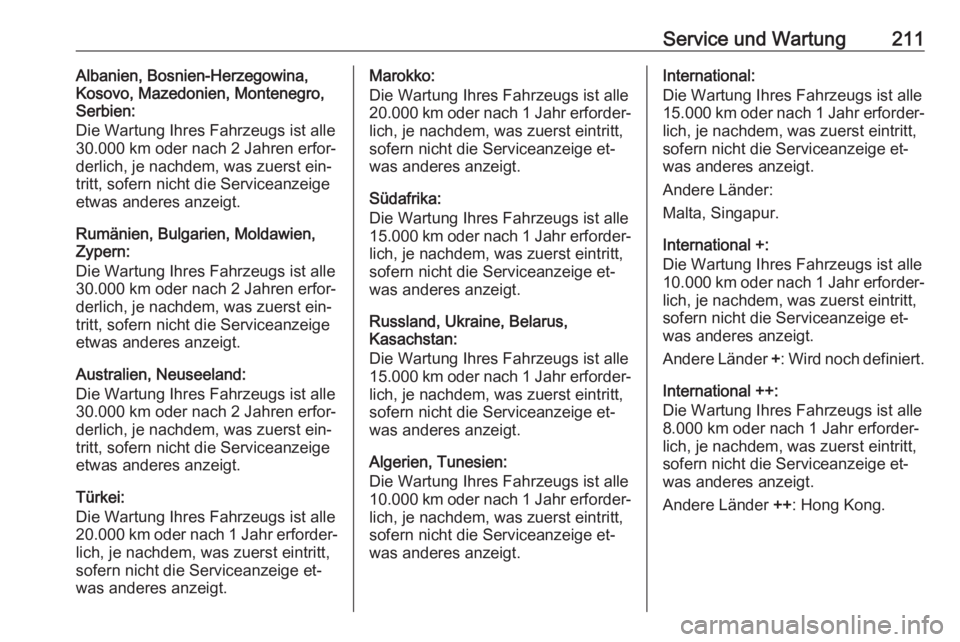

Service und Wartung211Albanien, Bosnien-Herzegowina,
Kosovo, Mazedonien, Montenegro, Serbien:
Die Wartung Ihres Fahrzeugs ist alle 30.000 km oder nach 2 Jahren erfor‐derlich, je nachdem, was zuerst ein‐
tritt, sofern nicht die Serviceanzeige
etwas anderes anzeigt.
Rumänien, Bulgarien, Moldawien,
Zypern:
Die Wartung Ihres Fahrzeugs ist alle 30.000 km oder nach 2 Jahren erfor‐derlich, je nachdem, was zuerst ein‐
tritt, sofern nicht die Serviceanzeige
etwas anderes anzeigt.
Australien, Neuseeland:
Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach 2 Jahren erfor‐ derlich, je nachdem, was zuerst ein‐
tritt, sofern nicht die Serviceanzeige
etwas anderes anzeigt.
Türkei:
Die Wartung Ihres Fahrzeugs ist alle
20.000 km oder nach 1 Jahr erforder‐
lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.Marokko:
Die Wartung Ihres Fahrzeugs ist alle
20.000 km oder nach 1 Jahr erforder‐ lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Südafrika:
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr erforder‐
lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Russland, Ukraine, Belarus,
Kasachstan:
Die Wartung Ihres Fahrzeugs ist alle 15.000 km oder nach 1 Jahr erforder‐ lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Algerien, Tunesien:
Die Wartung Ihres Fahrzeugs ist alle 10.000 km oder nach 1 Jahr erforder‐
lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.International:
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr erforder‐ lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Andere Länder:
Malta, Singapur.
International +:
Die Wartung Ihres Fahrzeugs ist alle
10.000 km oder nach 1 Jahr erforder‐
lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Andere Länder +: Wird noch definiert.
International ++:
Die Wartung Ihres Fahrzeugs ist alle
8.000 km oder nach 1 Jahr erforder‐
lich, je nachdem, was zuerst eintritt,
sofern nicht die Serviceanzeige et‐
was anderes anzeigt.
Andere Länder ++: Hong Kong.

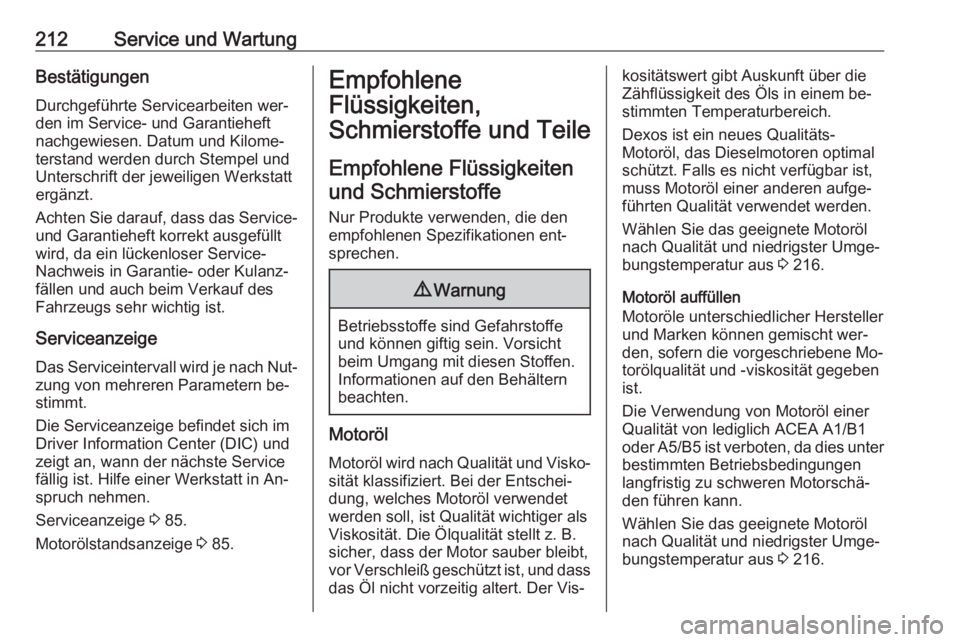

212Service und WartungBestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft
nachgewiesen. Datum und Kilome‐
terstand werden durch Stempel und
Unterschrift der jeweiligen Werkstatt
ergänzt.
Achten Sie darauf, dass das Service-
und Garantieheft korrekt ausgefüllt
wird, da ein lückenloser Service-
Nachweis in Garantie- oder Kulanz‐
fällen und auch beim Verkauf des
Fahrzeugs sehr wichtig ist.
Serviceanzeige
Das Serviceintervall wird je nach Nut‐ zung von mehreren Parametern be‐
stimmt.
Die Serviceanzeige befindet sich im
Driver Information Center (DIC) und
zeigt an, wann der nächste Service
fällig ist. Hilfe einer Werkstatt in An‐
spruch nehmen.
Serviceanzeige 3 85.
Motorölstandsanzeige 3 85.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen ent‐
sprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt,
vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der Vis‐
kositätswert gibt Auskunft über die
Zähflüssigkeit des Öls in einem be‐
stimmten Temperaturbereich.
Dexos ist ein neues Qualitäts-
Motoröl, das Dieselmotoren optimal
schützt. Falls es nicht verfügbar ist,
muss Motoröl einer anderen aufge‐
führten Qualität verwendet werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 216.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die vorgeschriebene Mo‐
torölqualität und -viskosität gegeben
ist.
Die Verwendung von Motoröl einer
Qualität von lediglich ACEA A1/B1
oder A5/B5 ist verboten, da dies unter
bestimmten Betriebsbedingungen
langfristig zu schweren Motorschä‐
den führen kann.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 216.

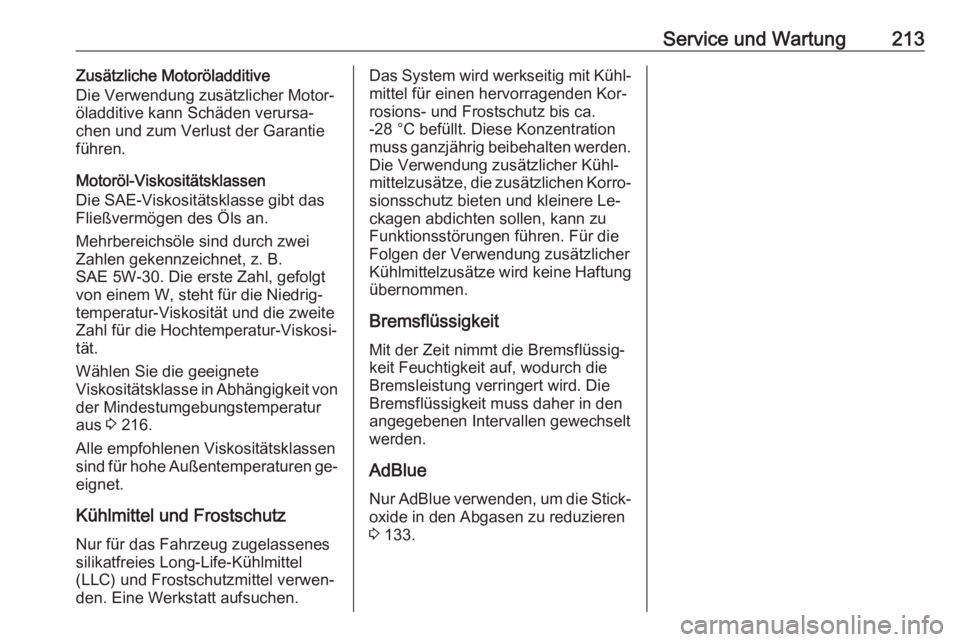

Service und Wartung213Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt das
Fließvermögen des Öls an.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 216.
Alle empfohlenen Viskositätsklassen
sind für hohe Außentemperaturen ge‐ eignet.
Kühlmittel und Frostschutz Nur für das Fahrzeug zugelassenes
silikatfreies Long-Life-Kühlmittel
(LLC) und Frostschutzmittel verwen‐ den. Eine Werkstatt aufsuchen.Das System wird werkseitig mit Kühl‐
mittel für einen hervorragenden Kor‐
rosions- und Frostschutz bis ca.
-28 °C befüllt. Diese Konzentration
muss ganzjährig beibehalten werden.
Die Verwendung zusätzlicher Kühl‐
mittelzusätze, die zusätzlichen Korro‐ sionsschutz bieten und kleinere Le‐
ckagen abdichten sollen, kann zu
Funktionsstörungen führen. Für die
Folgen der Verwendung zusätzlicher
Kühlmittelzusätze wird keine Haftung
übernommen.
Bremsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlue Nur AdBlue verwenden, um die Stick‐ oxide in den Abgasen zu reduzieren
3 133.

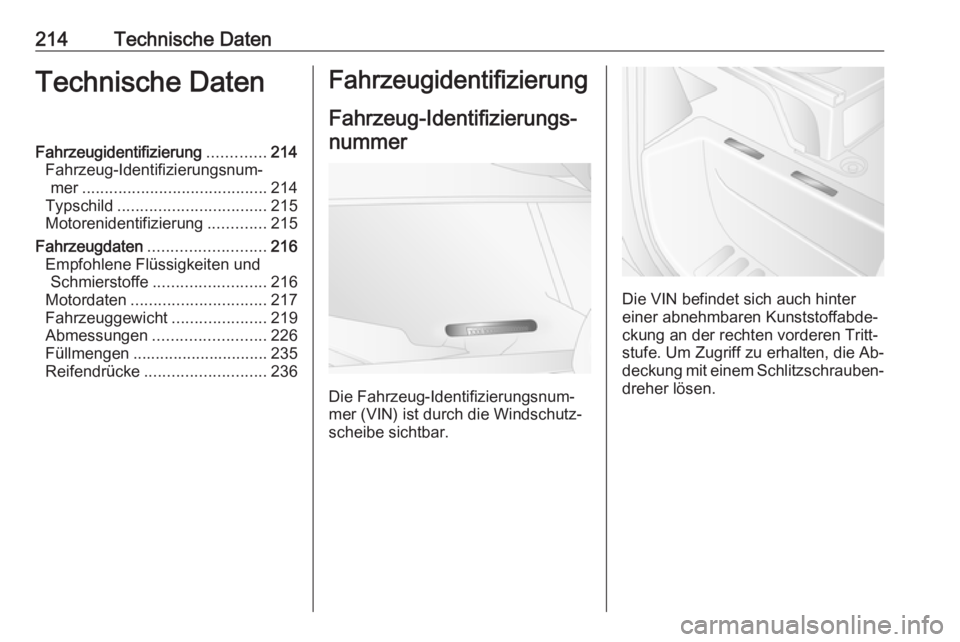

214Technische DatenTechnische DatenFahrzeugidentifizierung.............214
Fahrzeug-Identifizierungsnum‐ mer ......................................... 214
Typschild ................................. 215
Motorenidentifizierung .............215
Fahrzeugdaten .......................... 216
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 216
Motordaten .............................. 217
Fahrzeuggewicht .....................219
Abmessungen ......................... 226
Füllmengen .............................. 235
Reifendrücke ........................... 236Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer (VIN) ist durch die Windschutz‐ scheibe sichtbar.
Die VIN befindet sich auch hinter
einer abnehmbaren Kunststoffabde‐
ckung an der rechten vorderen Tritt‐ stufe. Um Zugriff zu erhalten, die Ab‐
deckung mit einem Schlitzschrauben‐
dreher lösen.

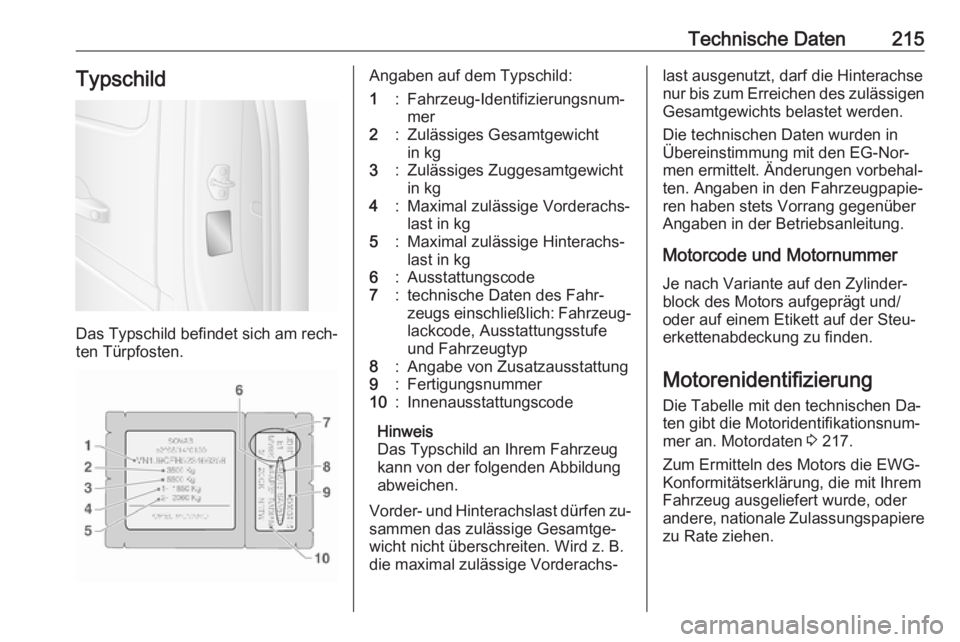

Technische Daten215Typschild
Das Typschild befindet sich am rech‐ten Türpfosten.
Angaben auf dem Typschild:1:Fahrzeug-Identifizierungsnum‐
mer2:Zulässiges Gesamtgewicht
in kg3:Zulässiges Zuggesamtgewicht
in kg4:Maximal zulässige Vorderachs‐
last in kg5:Maximal zulässige Hinterachs‐
last in kg6:Ausstattungscode7:technische Daten des Fahr‐
zeugs einschließlich: Fahrzeug‐
lackcode, Ausstattungsstufe
und Fahrzeugtyp8:Angabe von Zusatzausstattung9:Fertigungsnummer10:Innenausstattungscode
Hinweis
Das Typschild an Ihrem Fahrzeug
kann von der folgenden Abbildung
abweichen.
Vorder- und Hinterachslast dürfen zu‐ sammen das zulässige Gesamtge‐
wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-Nor‐
men ermittelt. Änderungen vorbehal‐
ten. Angaben in den Fahrzeugpapie‐
ren haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.
Motorcode und Motornummer
Je nach Variante auf den Zylinder‐
block des Motors aufgeprägt und/
oder auf einem Etikett auf der Steu‐
erkettenabdeckung zu finden.
Motorenidentifizierung
Die Tabelle mit den technischen Da‐
ten gibt die Motoridentifikationsnum‐
mer an. Motordaten 3 217.
Zum Ermitteln des Motors die EWG- Konformitätserklärung, die mit IhremFahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.

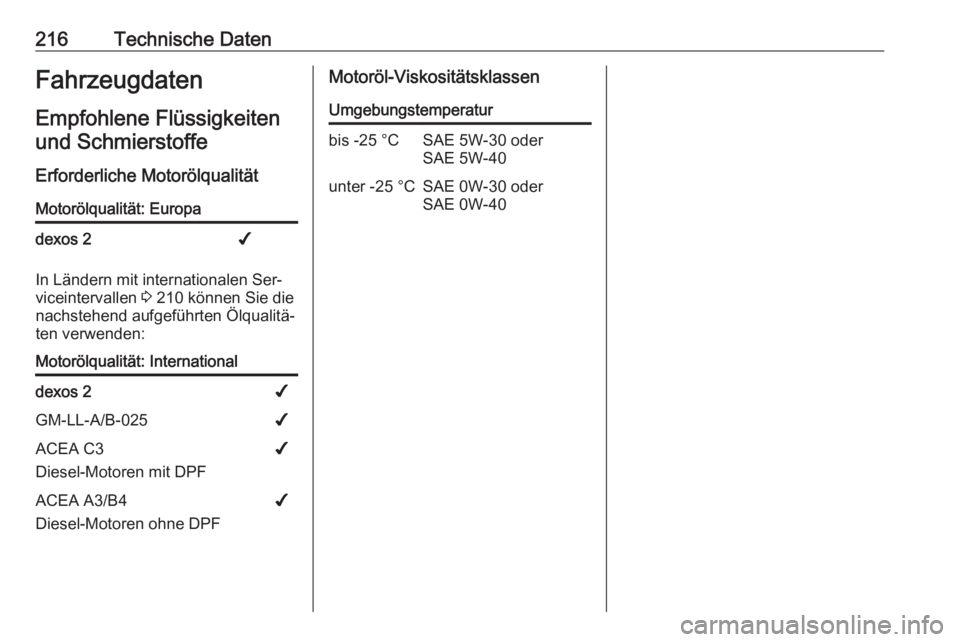

216Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe
Erforderliche MotorölqualitätMotorölqualität: Europadexos 2✔
In Ländern mit internationalen Ser‐
viceintervallen 3 210 können Sie die
nachstehend aufgeführten Ölqualitä‐
ten verwenden:
Motorölqualität: Internationaldexos 2✔GM-LL-A/B-025✔ACEA C3
Diesel-Motoren mit DPF✔ACEA A3/B4
Diesel-Motoren ohne DPF✔Motoröl-ViskositätsklassenUmgebungstemperaturbis -25 °CSAE 5W-30 oder
SAE 5W-40unter -25 °CSAE 0W-30 oder
SAE 0W-40

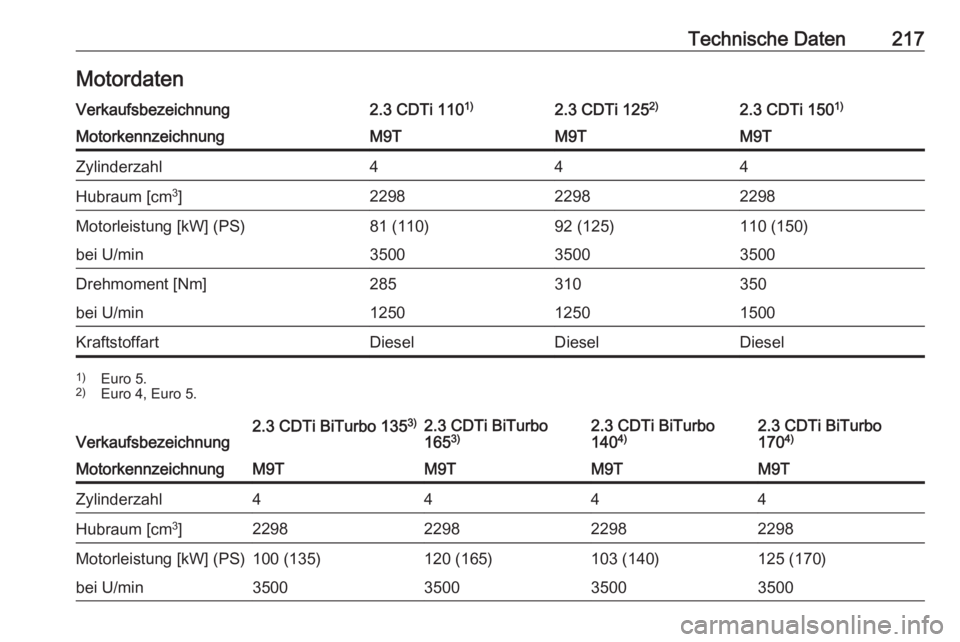

Technische Daten217MotordatenVerkaufsbezeichnung2.3 CDTi 1101)2.3 CDTi 1252)2.3 CDTi 150 1)MotorkennzeichnungM9TM9TM9TZylinderzahl444Hubraum [cm 3
]229822982298Motorleistung [kW] (PS)81 (110)92 (125)110 (150)bei U/min350035003500Drehmoment [Nm]285310350bei U/min125012501500KraftstoffartDieselDieselDiesel1) Euro 5.
2) Euro 4, Euro 5.
Verkaufsbezeichnung2.3 CDTi BiTurbo 135 3)2.3 CDTi BiTurbo
165 3)2.3 CDTi BiTurbo
140 4)2.3 CDTi BiTurbo
170 4)MotorkennzeichnungM9TM9TM9TM9TZylinderzahl4444Hubraum [cm 3
]2298229822982298Motorleistung [kW] (PS)100 (135)120 (165)103 (140)125 (170)bei U/min3500350035003500

218Technische DatenVerkaufsbezeichnung2.3 CDTi BiTurbo 1353)2.3 CDTi BiTurbo
165 3)2.3 CDTi BiTurbo
140 4)2.3 CDTi BiTurbo
170 4)MotorkennzeichnungM9TM9TM9TM9TDrehmoment [Nm]340/350 5)360360380bei U/min1500150015001500KraftstoffartDieselDieselDieselDiesel3)
Euro 5.
4) Euro 6 mit AdBlue.
5) Vorderradantrieb/Hinterradantrieb.
AdBlue 3 133.
