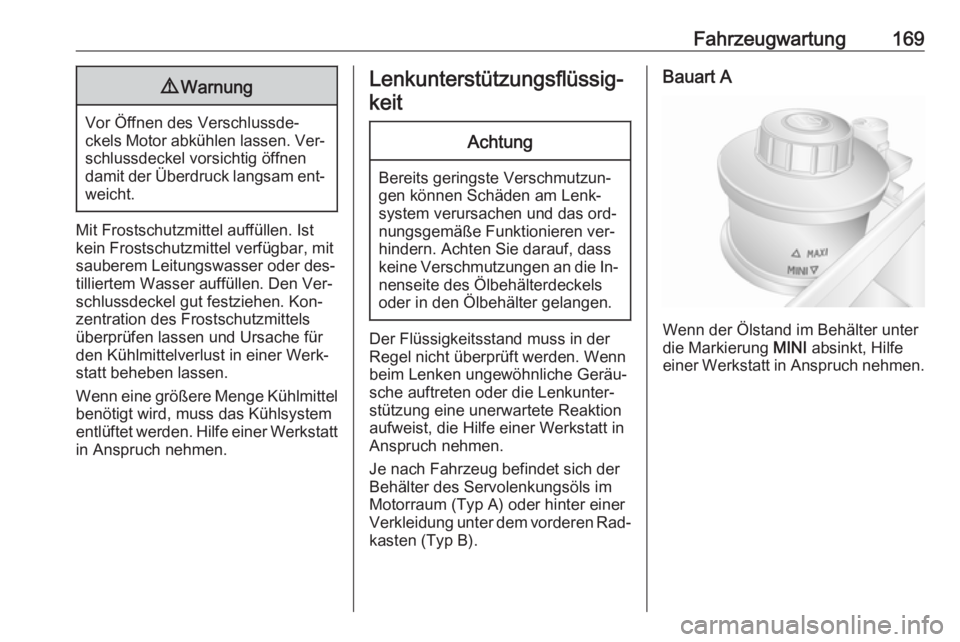

Fahrzeugwartung1699Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Mit Frostschutzmittel auffüllen. Ist kein Frostschutzmittel verfügbar, mit
sauberem Leitungswasser oder des‐
tilliertem Wasser auffüllen. Den Ver‐
schlussdeckel gut festziehen. Kon‐
zentration des Frostschutzmittels
überprüfen lassen und Ursache für
den Kühlmittelverlust in einer Werk‐
statt beheben lassen.
Wenn eine größere Menge Kühlmittel
benötigt wird, muss das Kühlsystem
entlüftet werden. Hilfe einer Werkstatt in Anspruch nehmen.
Lenkunterstützungsflüssig‐
keitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels
oder in den Ölbehälter gelangen.
Der Flüssigkeitsstand muss in der
Regel nicht überprüft werden. Wenn
beim Lenken ungewöhnliche Geräu‐
sche auftreten oder die Lenkunter‐
stützung eine unerwartete Reaktion
aufweist, die Hilfe einer Werkstatt in
Anspruch nehmen.
Je nach Fahrzeug befindet sich der
Behälter des Servolenkungsöls im
Motorraum (Typ A) oder hinter einer
Verkleidung unter dem vorderen Rad‐
kasten (Typ B).
Bauart A
Wenn der Ölstand im Behälter unter
die Markierung MINI absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.

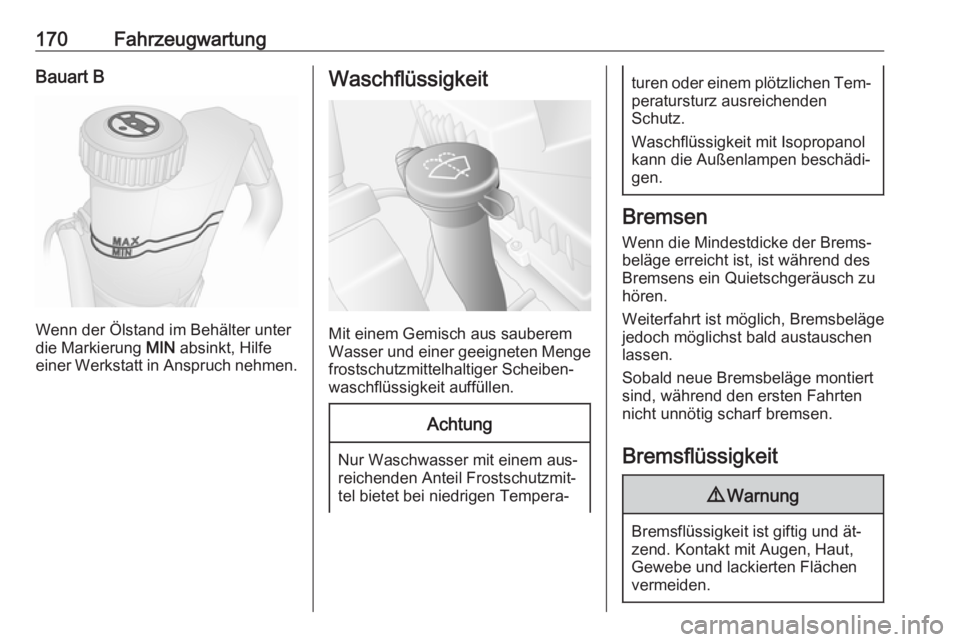

170FahrzeugwartungBauart B
Wenn der Ölstand im Behälter unter
die Markierung MIN absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
frostschutzmittelhaltiger Scheiben‐
waschflüssigkeit auffüllen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Waschflüssigkeit mit Isopropanol
kann die Außenlampen beschädi‐
gen.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während den ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit
9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.

Fahrzeugwartung171

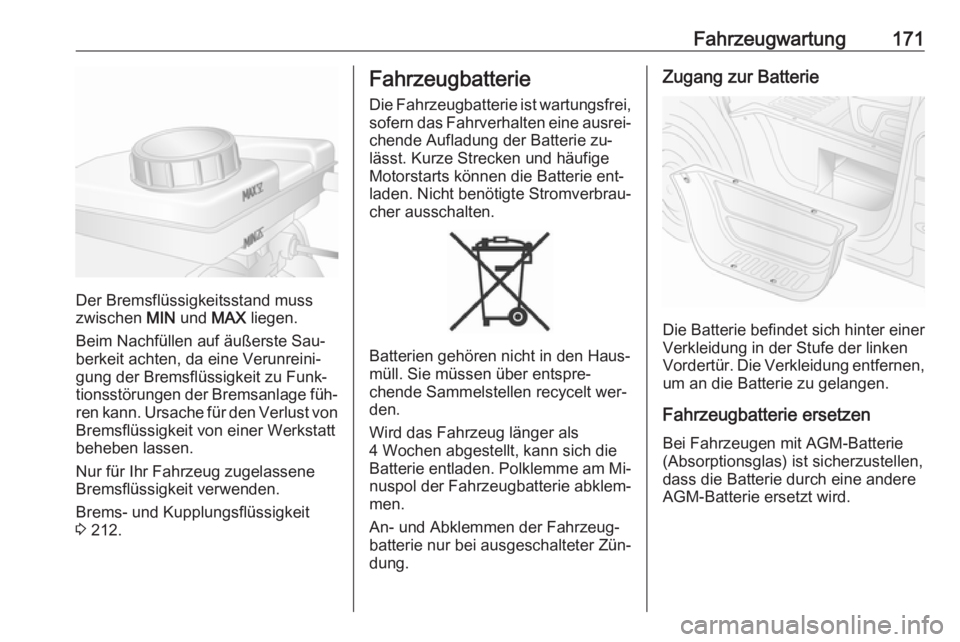

Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Beim Nachfüllen auf äußerste Sau‐
berkeit achten, da eine Verunreini‐
gung der Bremsflüssigkeit zu Funk‐
tionsstörungen der Bremsanlage füh‐
ren kann. Ursache für den Verlust von Bremsflüssigkeit von einer Werkstatt
beheben lassen.
Nur für Ihr Fahrzeug zugelassene
Bremsflüssigkeit verwenden.
Brems- und Kupplungsflüssigkeit
3 212.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐ nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.
Zugang zur Batterie
Die Batterie befindet sich hinter einer
Verkleidung in der Stufe der linken
Vordertür. Die Verkleidung entfernen,
um an die Batterie zu gelangen.
Fahrzeugbatterie ersetzen
Bei Fahrzeugen mit AGM-Batterie (Absorptionsglas) ist sicherzustellen,
dass die Batterie durch eine andere
AGM-Batterie ersetzt wird.

172Fahrzeugwartung

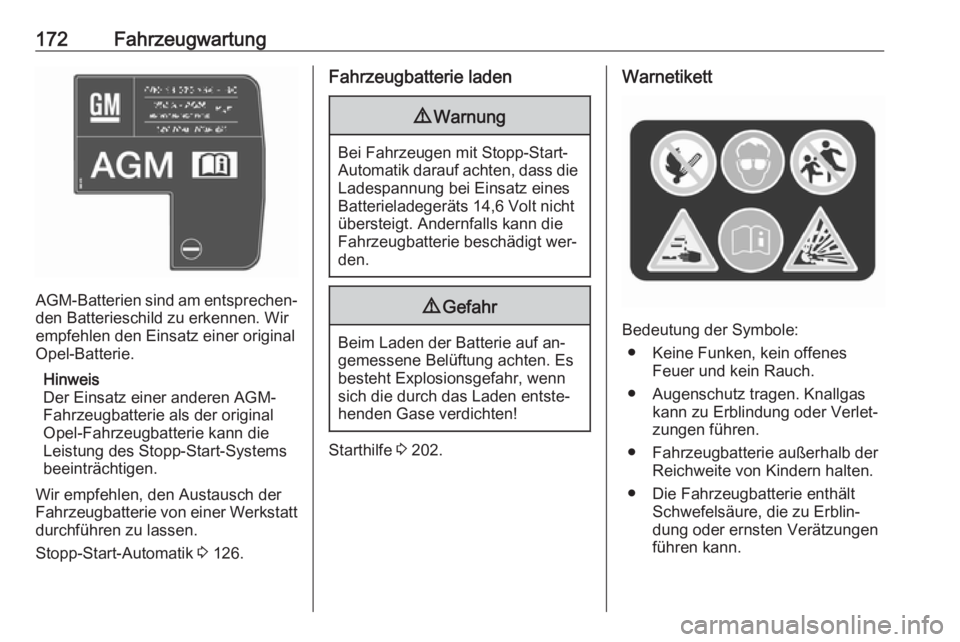

AGM-Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Batterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 126.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
9 Gefahr
Beim Laden der Batterie auf an‐
gemessene Belüftung achten. Es
besteht Explosionsgefahr, wenn
sich die durch das Laden entste‐
henden Gase verdichten!
Starthilfe 3 202.
Warnetikett
Bedeutung der Symbole:
● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.

Fahrzeugwartung173●Weitere Informationen finden Sie
in der Betriebsanleitung.
● In der Nähe der Batterie kann Knallgas vorhanden sein.
Zusatzbatterie
Je nach Zusatzausstattung des Fahr‐ zeugs können einige Modelle eine
Zusatzbatterie haben, die sich unter
dem Vordersitz befindet.

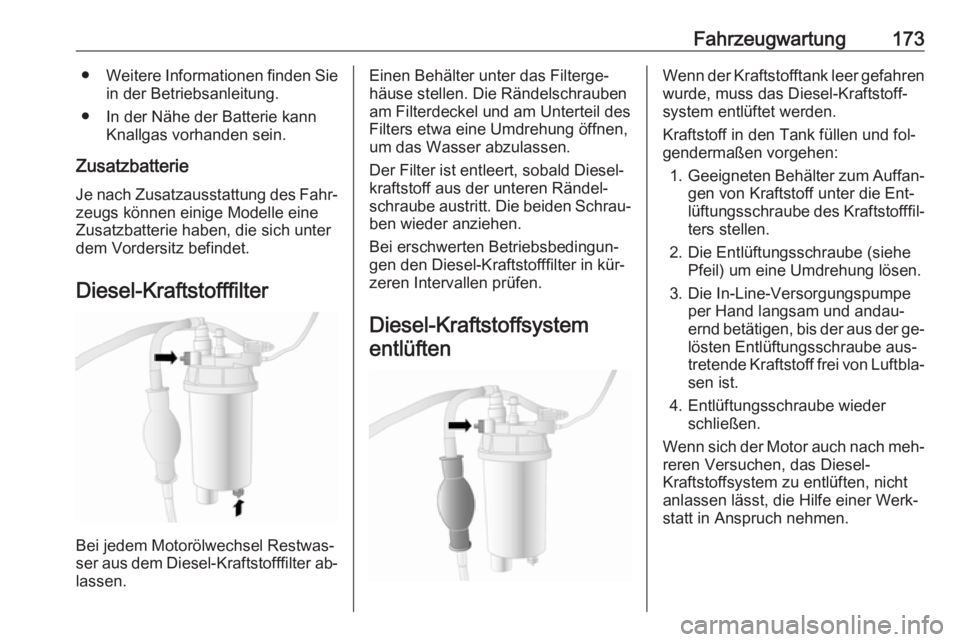

Diesel-Kraftstofffilter
Bei jedem Motorölwechsel Restwas‐
ser aus dem Diesel-Kraftstofffilter ab‐ lassen.
Einen Behälter unter das Filterge‐
häuse stellen. Die Rändelschrauben
am Filterdeckel und am Unterteil des
Filters etwa eine Umdrehung öffnen,
um das Wasser abzulassen.
Der Filter ist entleert, sobald Diesel‐
kraftstoff aus der unteren Rändel‐
schraube austritt. Die beiden Schrau‐ ben wieder anziehen.
Bei erschwerten Betriebsbedingun‐
gen den Diesel-Kraftstofffilter in kür‐
zeren Intervallen prüfen.
Diesel-KraftstoffsystementlüftenWenn der Kraftstofftank leer gefahren wurde, muss das Diesel-Kraftstoff‐
system entlüftet werden.
Kraftstoff in den Tank füllen und fol‐
gendermaßen vorgehen:
1. Geeigneten Behälter zum Auffan‐
gen von Kraftstoff unter die Ent‐
lüftungsschraube des Kraftstofffil‐ ters stellen.
2. Die Entlüftungsschraube (siehe Pfeil) um eine Umdrehung lösen.
3. Die In-Line-Versorgungspumpe per Hand langsam und andau‐
ernd betätigen, bis der aus der ge‐
lösten Entlüftungsschraube aus‐
tretende Kraftstoff frei von Luftbla‐
sen ist.
4. Entlüftungsschraube wieder schließen.
Wenn sich der Motor auch nach meh‐ reren Versuchen, das Diesel-
Kraftstoffsystem zu entlüften, nicht anlassen lässt, die Hilfe einer Werk‐
statt in Anspruch nehmen.

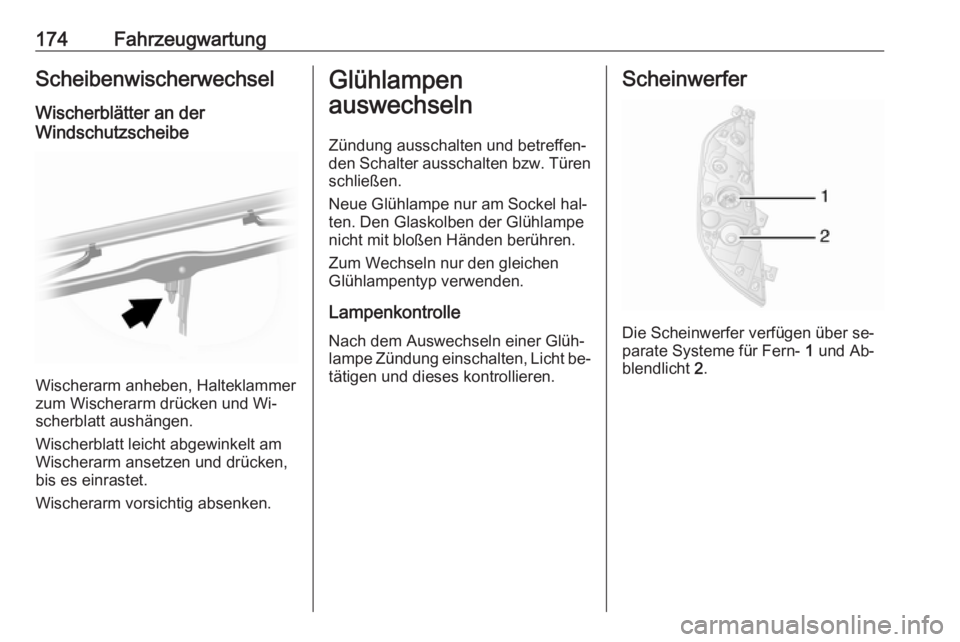

174FahrzeugwartungScheibenwischerwechsel
Wischerblätter an der
Windschutzscheibe
Wischerarm anheben, Halteklammer
zum Wischerarm drücken und Wi‐
scherblatt aushängen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.Scheinwerfer
Die Scheinwerfer verfügen über se‐
parate Systeme für Fern- 1 und Ab‐
blendlicht 2.

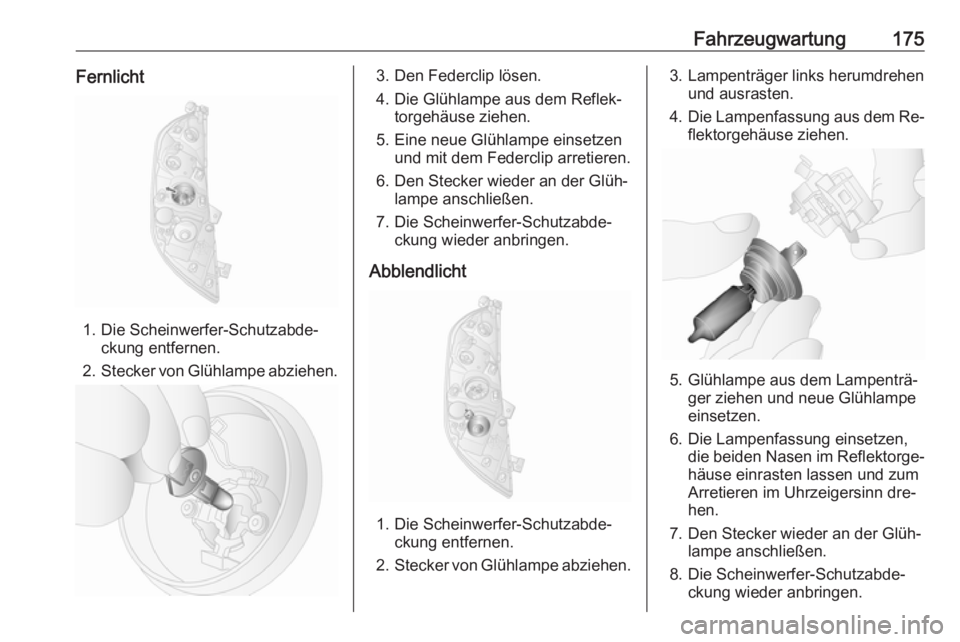

Fahrzeugwartung175Fernlicht
1. Die Scheinwerfer-Schutzabde‐ckung entfernen.
2. Stecker von Glühlampe abziehen.
3. Den Federclip lösen.
4. Die Glühlampe aus dem Reflek‐ torgehäuse ziehen.
5. Eine neue Glühlampe einsetzen und mit dem Federclip arretieren.
6. Den Stecker wieder an der Glüh‐ lampe anschließen.
7. Die Scheinwerfer-Schutzabde‐ ckung wieder anbringen.
Abblendlicht
1. Die Scheinwerfer-Schutzabde‐ ckung entfernen.
2. Stecker von Glühlampe abziehen.
3. Lampenträger links herumdrehen
und ausrasten.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Glühlampe aus dem Lampenträ‐ ger ziehen und neue Glühlampeeinsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Scheinwerfer-Schutzabde‐ ckung wieder anbringen.

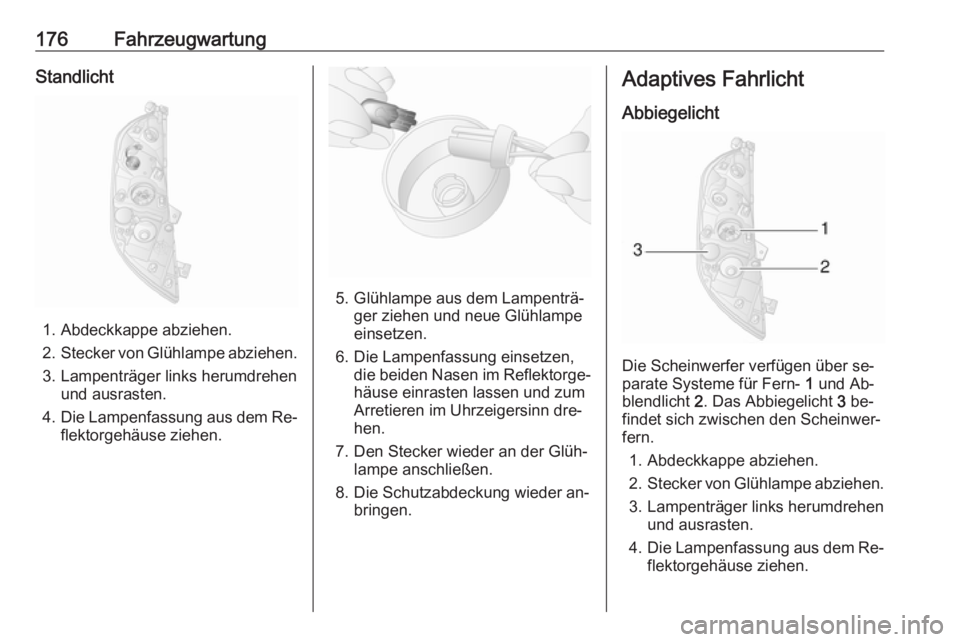

176FahrzeugwartungStandlicht
1. Abdeckkappe abziehen.
2. Stecker von Glühlampe abziehen.
3. Lampenträger links herumdrehen und ausrasten.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Glühlampe aus dem Lampenträ‐ ger ziehen und neue Glühlampeeinsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.
Adaptives Fahrlicht
Abbiegelicht
Die Scheinwerfer verfügen über se‐
parate Systeme für Fern- 1 und Ab‐
blendlicht 2. Das Abbiegelicht 3 be‐
findet sich zwischen den Scheinwer‐
fern.
1. Abdeckkappe abziehen.
2. Stecker von Glühlampe abziehen.
3. Lampenträger links herumdrehen und ausrasten.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.

Fahrzeugwartung177

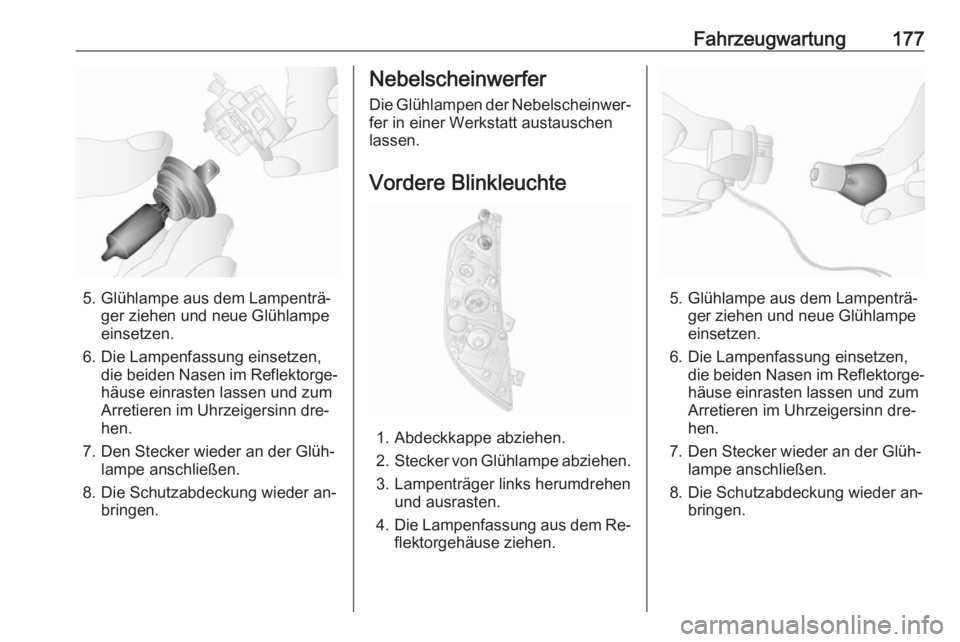

5. Glühlampe aus dem Lampenträ‐ger ziehen und neue Glühlampeeinsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.
Nebelscheinwerfer
Die Glühlampen der Nebelscheinwer‐
fer in einer Werkstatt austauschen
lassen.
Vordere Blinkleuchte
1. Abdeckkappe abziehen.
2. Stecker von Glühlampe abziehen.
3. Lampenträger links herumdrehen und ausrasten.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Glühlampe aus dem Lampenträ‐ ger ziehen und neue Glühlampeeinsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.

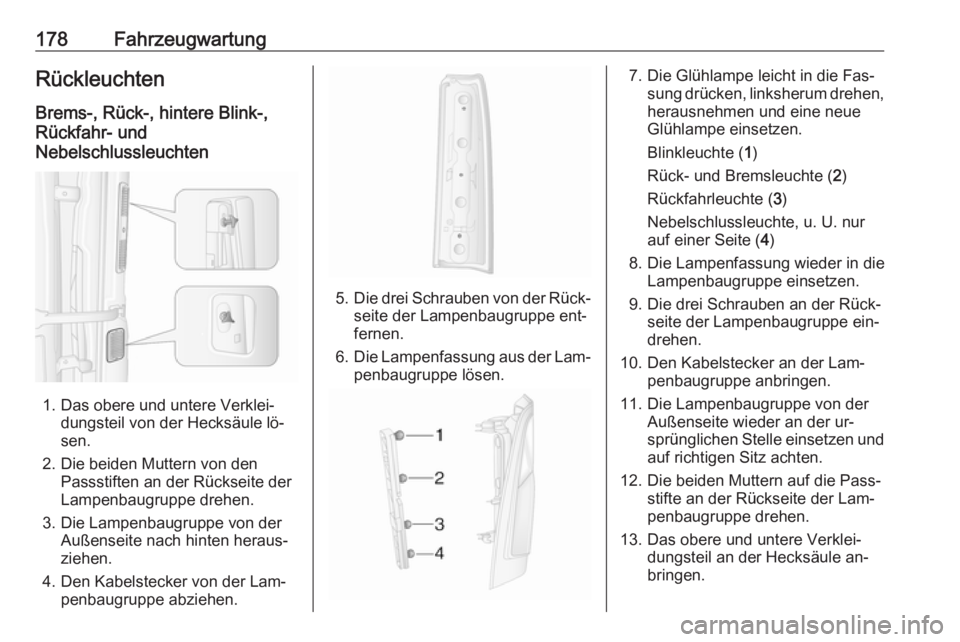

178FahrzeugwartungRückleuchtenBrems-, Rück-, hintere Blink-,
Rückfahr- und
Nebelschlussleuchten
1. Das obere und untere Verklei‐ dungsteil von der Hecksäule lö‐
sen.
2. Die beiden Muttern von den Passstiften an der Rückseite der
Lampenbaugruppe drehen.
3. Die Lampenbaugruppe von der Außenseite nach hinten heraus‐
ziehen.
4. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
5.Die drei Schrauben von der Rück‐
seite der Lampenbaugruppe ent‐fernen.
6. Die Lampenfassung aus der Lam‐
penbaugruppe lösen.
7. Die Glühlampe leicht in die Fas‐ sung drücken, linksherum drehen,herausnehmen und eine neue
Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe ein‐
drehen.
10. Den Kabelstecker an der Lam‐ penbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der ur‐
sprünglichen Stelle einsetzen und
auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der Lam‐
penbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule an‐
bringen.
