OPEL MOVANO_B 2016.5 Instruksjonsbok

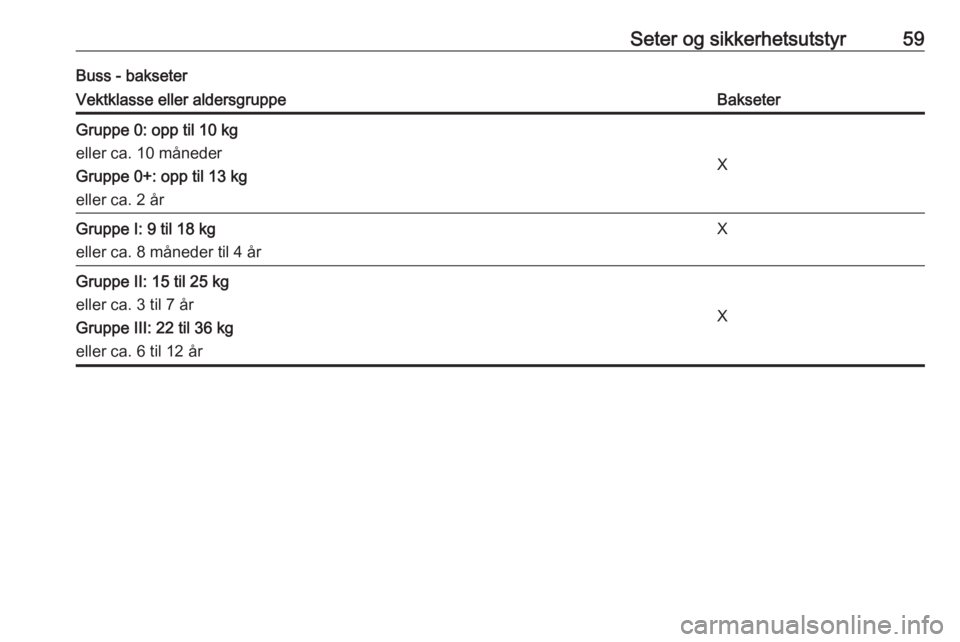

Seter og sikkerhetsutstyr59Buss - bakseterVektklasse eller aldersgruppeBakseterGruppe 0: opp til 10 kg
eller ca. 10 måneder
Gruppe 0+: opp til 13 kg
eller ca. 2 år
X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXGruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
X

60Seter og sikkerhetsutstyrCrew cab - bakseterVektklasse eller aldersgruppeSetene på andre radYtreMidtenGruppe 0: opp til 10 kg
eller ca. 10 måneder
Gruppe 0+: opp til 13 kg
eller ca. 2 år
UX
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årUXGruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
UX
U:egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.UF:egnet for universelt forovervendt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssik‐ kerhetsbelte.<:egnet for ISOFIX barnesikringssystem med festebraketter og forankringspunkter, der dette finnes. Ved montering
av ISOFIX barnesikringsutstyr må det bare brukes utstyr som er godkjent for bilen. Se "Tillatte monteringssteder for
ISOFIX barnesikringsutstyr".X:seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.

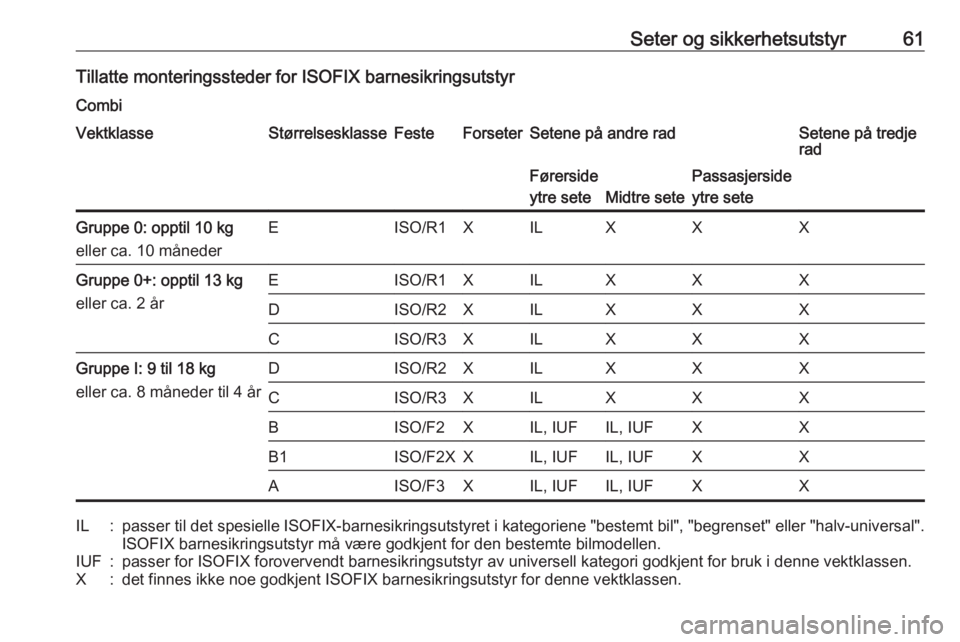

Seter og sikkerhetsutstyr61Tillatte monteringssteder for ISOFIX barnesikringsutstyrCombiVektklasseStørrelsesklasseFesteForseterSetene på andre radSetene på tredje
radFørerside
ytre sete
Midtre sete
Passasjerside
ytre seteGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XILXXXGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:passer til det spesielle ISOFIX -barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.

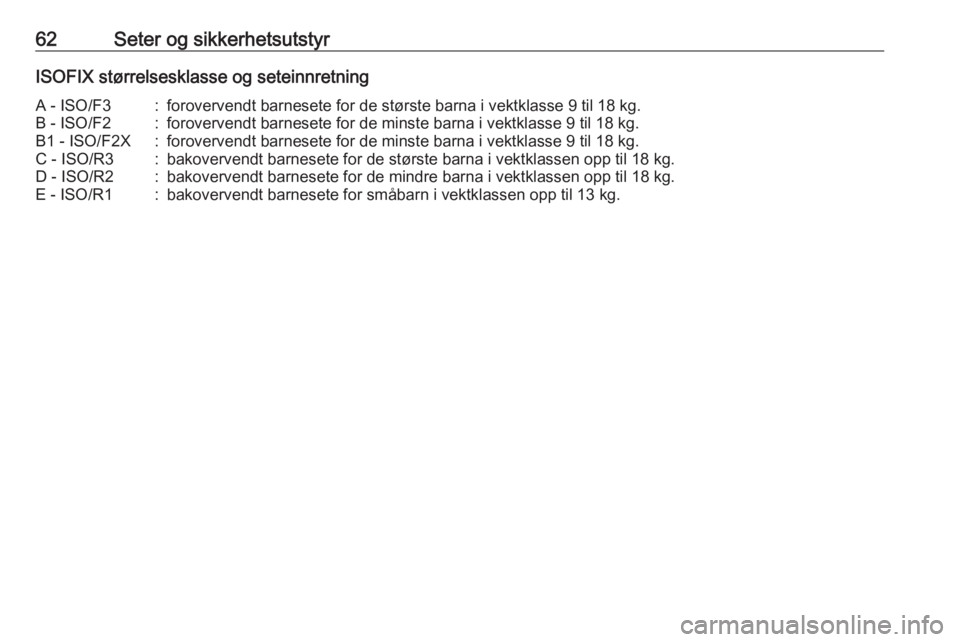

62Seter og sikkerhetsutstyrISOFIX størrelsesklasse og seteinnretningA - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

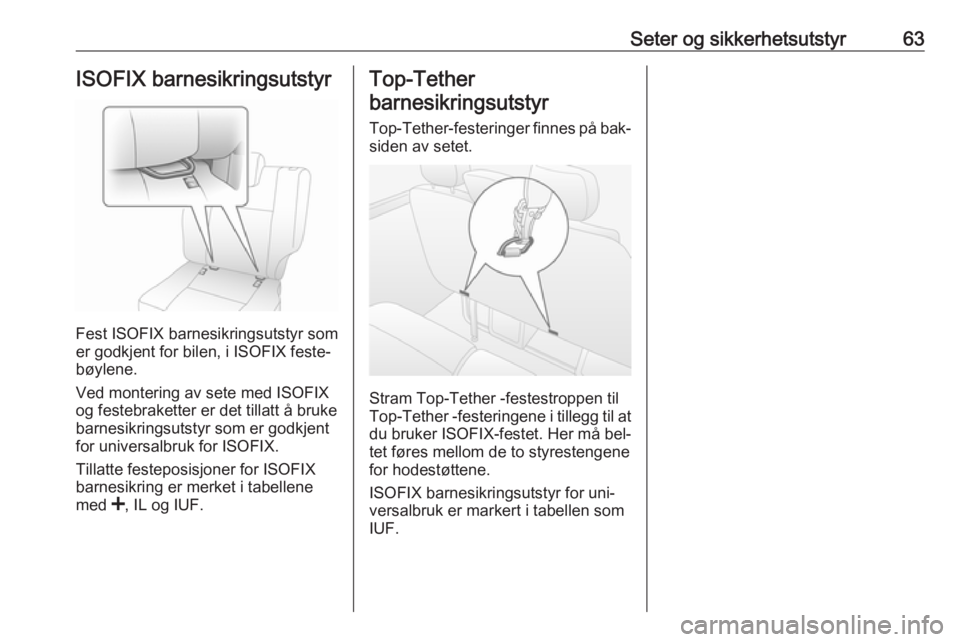

Seter og sikkerhetsutstyr63ISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.
Top-Tether
barnesikringsutstyr
Top-Tether -festeringer finnes på bak‐
siden av setet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert i tabellen som
IUF.

64Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................64
Oppbevaringsplasser i instrumentpanelet .....................64
Hanskerom ................................ 65
Koppholdere .............................. 65
Oppbevaringsplass foran ..........65
Konsoll over forsetene ...............65
Oppbevaringsskuff under setet .......................................... 66
Oppbevaringsrom over førerplassen ............................. 66
Bagasjerom .................................. 67
Festeringer ................................ 67
Bagasjeromsordner ...................67
Sikkerhetsnett ............................ 69
Varseltrekant ............................. 69
Førstehjelpsutstyr ......................69
Brannslukningsapparat ..............69
Takstativsystem ........................... 70
Takstativ .................................... 70
Informasjon om lasting .................70Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring el‐
ler en ulykke.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er plassert i instrumentpanelet.
En telefonholder og/eller en mynthol‐
der med klemme for feste av billetter
finnes øverst på instrumentpanelet.
Skuffen i midten oppe på instrument‐
panelet har lokk.
Dokumentholder
Trekk dokumentholderen ut av instru‐ mentpanelet ved å trekke den neder‐
ste delen mot deg og svinge den ned.
Fell den inn igjen ved å løfte den ne‐
derste delen opp helt til dokumenthol‐ deren står vannrett, og trykk den helt
inn.

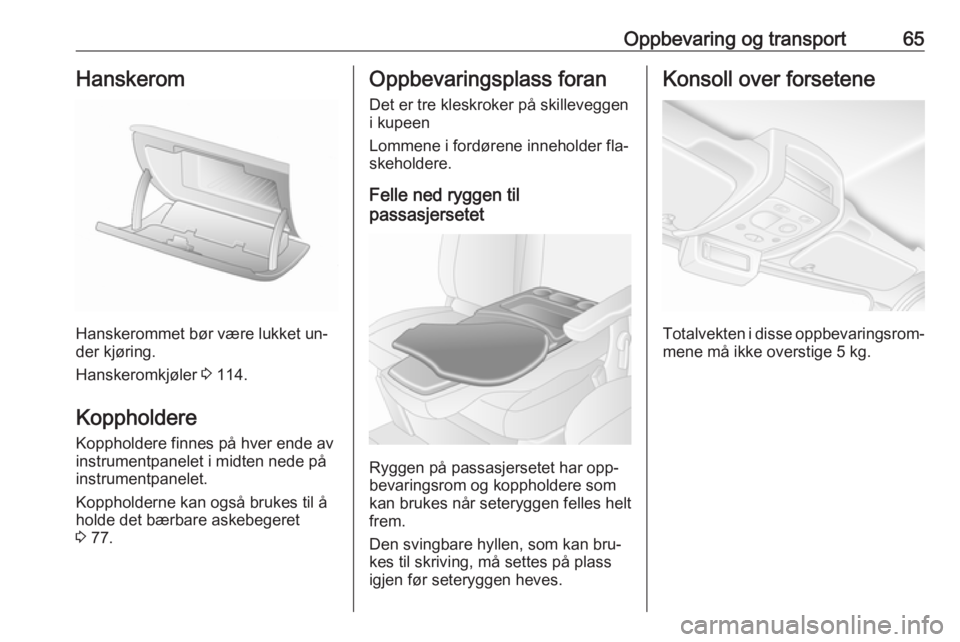

Oppbevaring og transport65Hanskerom
Hanskerommet bør være lukket un‐
der kjøring.
Hanskeromkjøler 3 114.
Koppholdere
Koppholdere finnes på hver ende av instrumentpanelet i midten nede på
instrumentpanelet.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 77.
Oppbevaringsplass foran
Det er tre kleskroker på skilleveggen
i kupeen
Lommene i fordørene inneholder fla‐ skeholdere.
Felle ned ryggen til
passasjersetet
Ryggen på passasjersetet har opp‐
bevaringsrom og koppholdere som
kan brukes når seteryggen felles helt
frem.
Den svingbare hyllen, som kan bru‐
kes til skriving, må settes på plass
igjen før seteryggen heves.
Konsoll over forsetene
Totalvekten i disse oppbevaringsrom‐
mene må ikke overstige 5 kg.

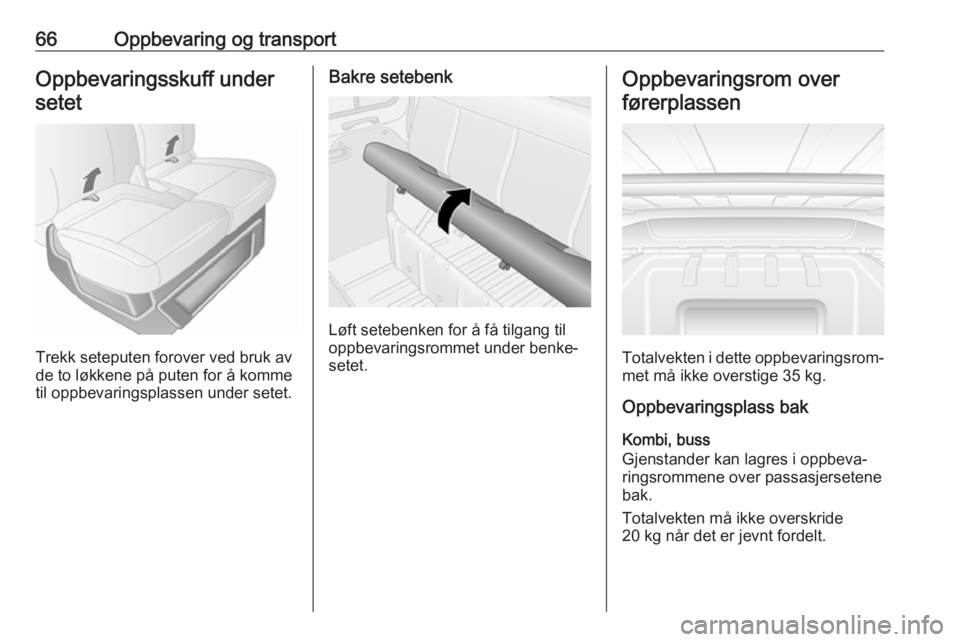

66Oppbevaring og transportOppbevaringsskuff undersetet
Trekk seteputen forover ved bruk av
de to løkkene på puten for å komme til oppbevaringsplassen under setet.
Bakre setebenk
Løft setebenken for å få tilgang til
oppbevaringsrommet under benke‐
setet.
Oppbevaringsrom over
førerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Oppbevaringsplass bak
Kombi, buss
Gjenstander kan lagres i oppbeva‐
ringsrommene over passasjersetene
bak.
Totalvekten må ikke overskride
20 kg når det er jevnt fordelt.

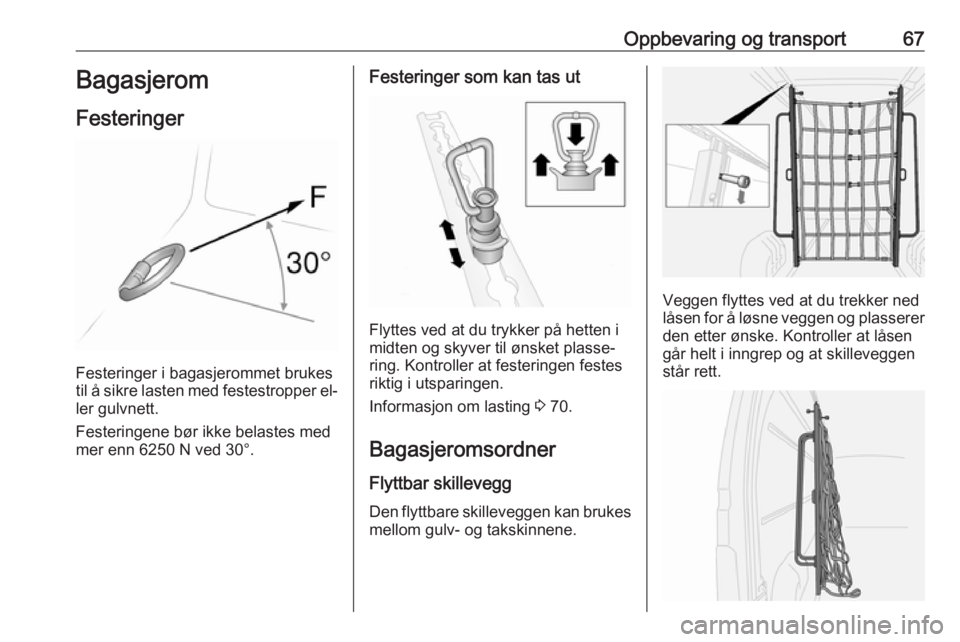

Oppbevaring og transport67Bagasjerom
Festeringer
Festeringer i bagasjerommet brukes
til å sikre lasten med festestropper el‐
ler gulvnett.
Festeringene bør ikke belastes med
mer enn 6250 N ved 30°.
Festeringer som kan tas ut
Flyttes ved at du trykker på hetten i
midten og skyver til ønsket plasse‐ ring. Kontroller at festeringen festes
riktig i utsparingen.
Informasjon om lasting 3 70.
Bagasjeromsordner
Flyttbar skillevegg Den flyttbare skilleveggen kan brukes
mellom gulv- og takskinnene.
Veggen flyttes ved at du trekker ned
låsen for å løsne veggen og plasserer
den etter ønske. Kontroller at låsen
går helt i inngrep og at skilleveggen
står rett.

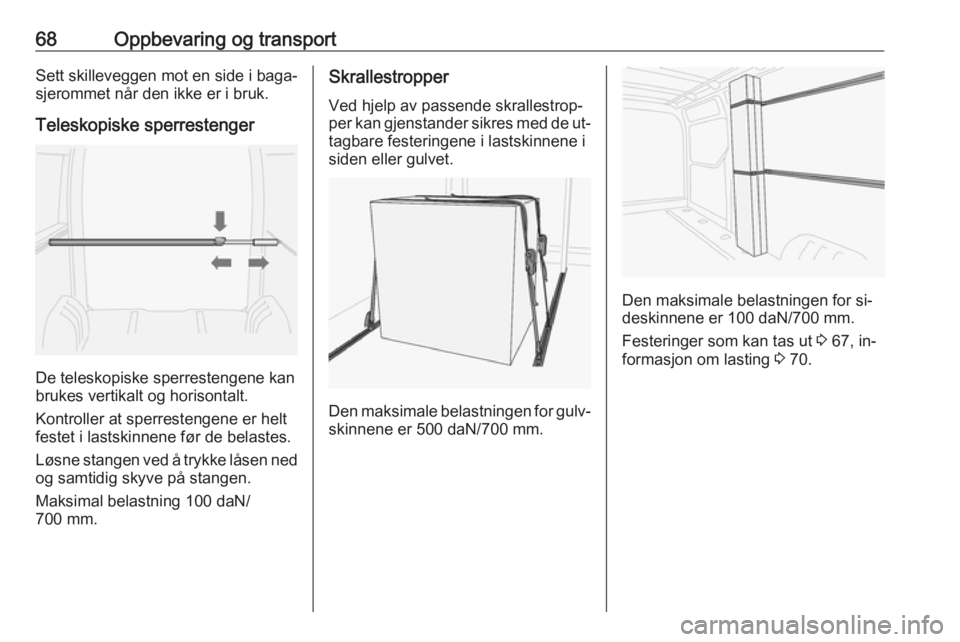

68Oppbevaring og transportSett skilleveggen mot en side i baga‐
sjerommet når den ikke er i bruk.
Teleskopiske sperrestenger
De teleskopiske sperrestengene kan
brukes vertikalt og horisontalt.
Kontroller at sperrestengene er helt
festet i lastskinnene før de belastes.
Løsne stangen ved å trykke låsen ned
og samtidig skyve på stangen.
Maksimal belastning 100 daN/
700 mm.
Skrallestropper
Ved hjelp av passende skrallestrop‐
per kan gjenstander sikres med de ut‐ tagbare festeringene i lastskinnene i
siden eller gulvet.
Den maksimale belastningen for gulv‐ skinnene er 500 daN/700 mm.
Den maksimale belastningen for si‐
deskinnene er 100 daN/700 mm.
Festeringer som kan tas ut 3 67, in‐
formasjon om lasting 3 70.
