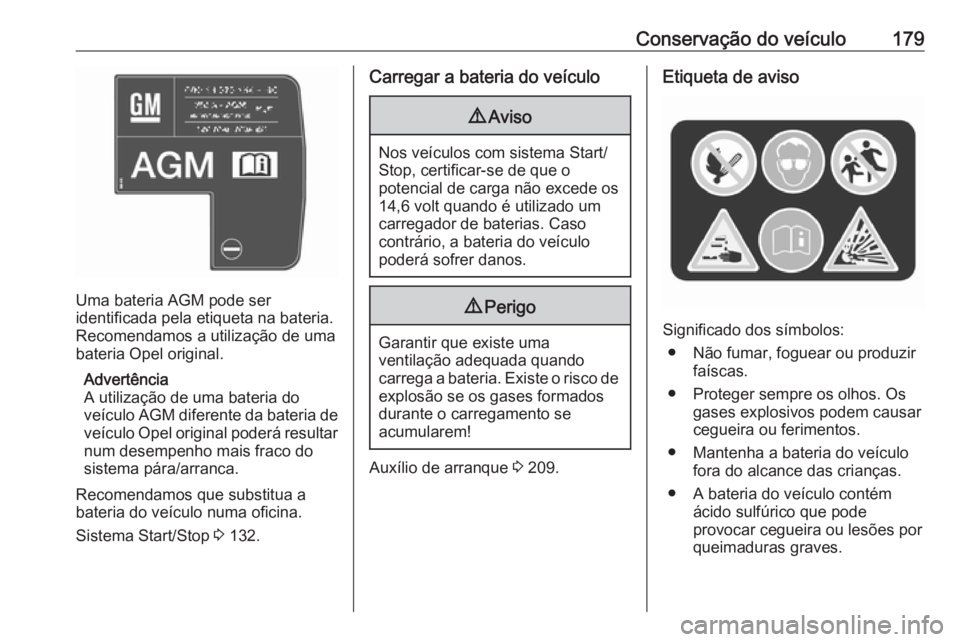

Conservação do veículo179
Uma bateria AGM pode ser
identificada pela etiqueta na bateria. Recomendamos a utilização de umabateria Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho mais fraco do
sistema pára/arranca.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 132.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
9 Perigo
Garantir que existe uma
ventilação adequada quando
carrega a bateria. Existe o risco de
explosão se os gases formados
durante o carregamento se
acumularem!
Auxílio de arranque 3 209.
Etiqueta de aviso
Significado dos símbolos:
● Não fumar, foguear ou produzir faíscas.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance das crianças.
● A bateria do veículo contém ácido sulfúrico que pode
provocar cegueira ou lesões por
queimaduras graves.

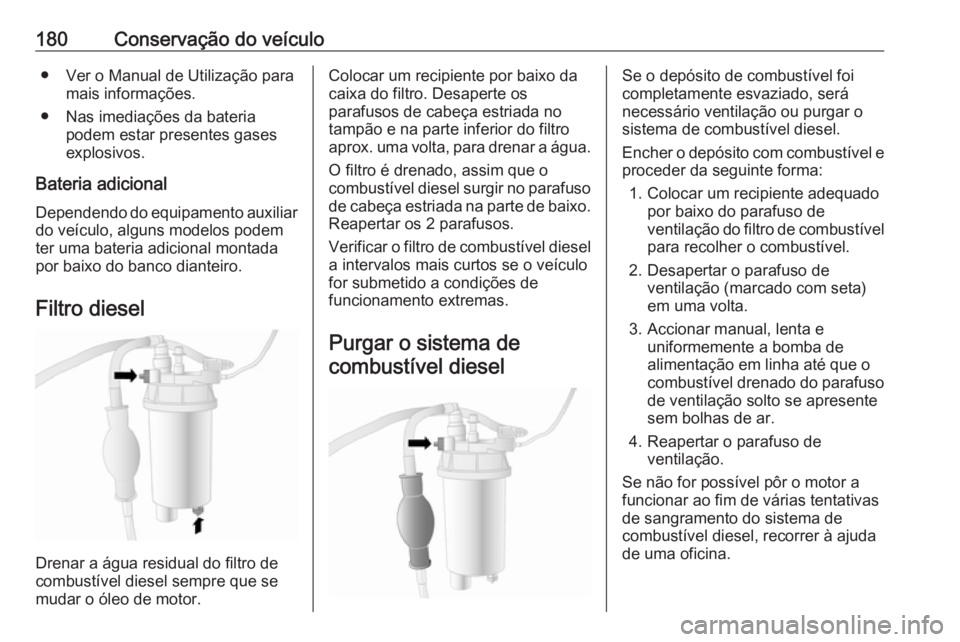

180Conservação do veículo● Ver o Manual de Utilização paramais informações.
● Nas imediações da bateria podem estar presentes gasesexplosivos.
Bateria adicional
Dependendo do equipamento auxiliar do veículo, alguns modelos podem
ter uma bateria adicional montada
por baixo do banco dianteiro.
Filtro diesel
Drenar a água residual do filtro de
combustível diesel sempre que se
mudar o óleo de motor.
Colocar um recipiente por baixo da
caixa do filtro. Desaperte os
parafusos de cabeça estriada no tampão e na parte inferior do filtro
aprox. uma volta, para drenar a água.
O filtro é drenado, assim que o
combustível diesel surgir no parafuso
de cabeça estriada na parte de baixo. Reapertar os 2 parafusos.
Verificar o filtro de combustível diesel
a intervalos mais curtos se o veículo
for submetido a condições de
funcionamento extremas.
Purgar o sistema decombustível dieselSe o depósito de combustível foi
completamente esvaziado, será
necessário ventilação ou purgar o sistema de combustível diesel.
Encher o depósito com combustível e
proceder da seguinte forma:
1. Colocar um recipiente adequado por baixo do parafuso de
ventilação do filtro de combustível para recolher o combustível.
2. Desapertar o parafuso de ventilação (marcado com seta)
em uma volta.
3. Accionar manual, lenta e uniformemente a bomba de
alimentação em linha até que o
combustível drenado do parafuso
de ventilação solto se apresente
sem bolhas de ar.
4. Reapertar o parafuso de ventilação.
Se não for possível pôr o motor a
funcionar ao fim de várias tentativas
de sangramento do sistema de
combustível diesel, recorrer à ajuda
de uma oficina.

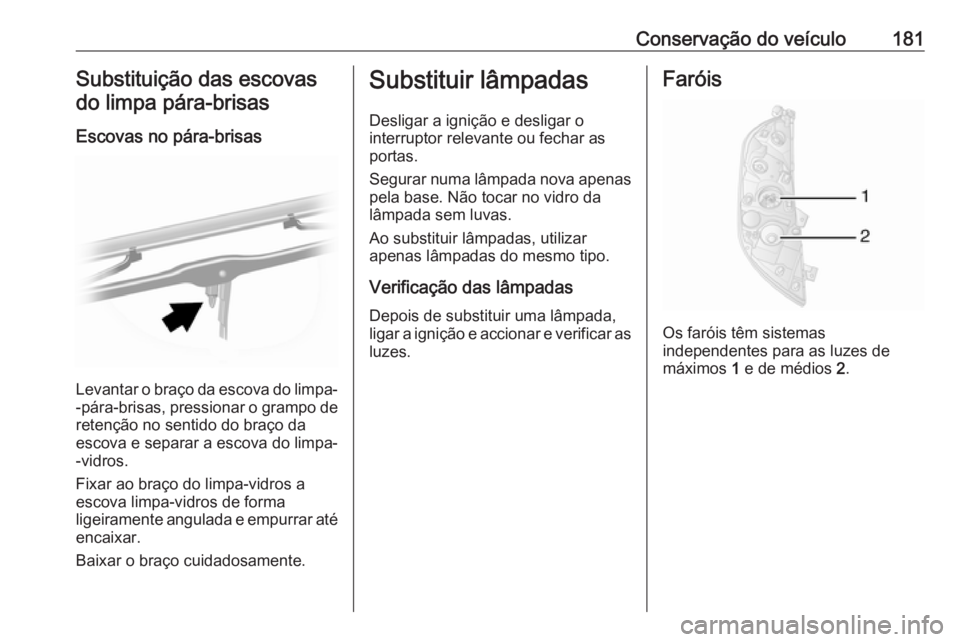

Conservação do veículo181Substituição das escovas
do limpa pára-brisas
Escovas no pára-brisas
Levantar o braço da escova do limpa-
-pára-brisas, pressionar o grampo de
retenção no sentido do braço da
escova e separar a escova do limpa-
-vidros.
Fixar ao braço do limpa-vidros a
escova limpa-vidros de forma
ligeiramente angulada e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Verificação das lâmpadasDepois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as
luzes.Faróis
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2.

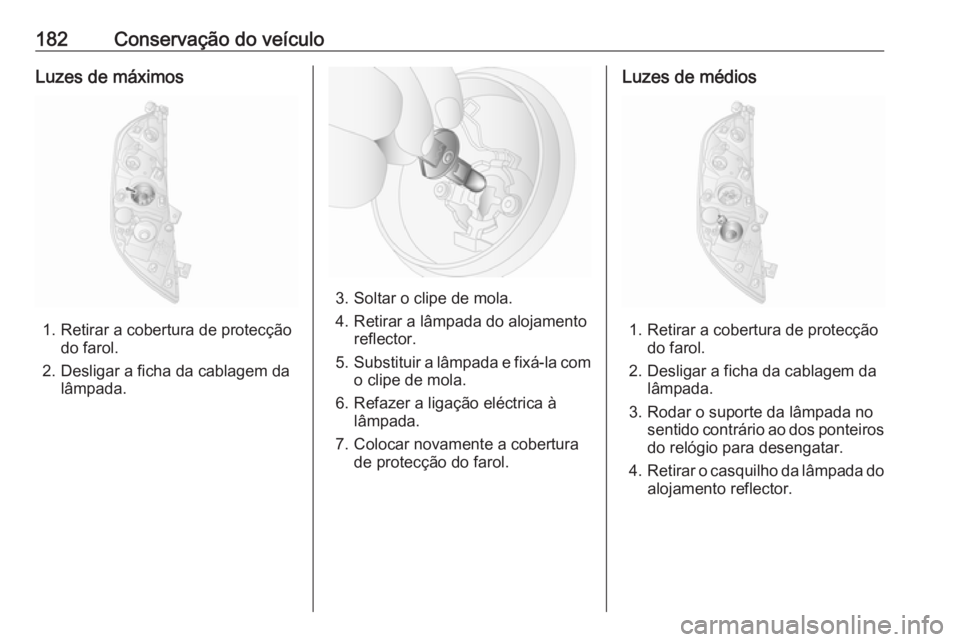

182Conservação do veículoLuzes de máximos
1. Retirar a cobertura de protecçãodo farol.
2. Desligar a ficha da cablagem da lâmpada.
3. Soltar o clipe de mola.
4. Retirar a lâmpada do alojamento reflector.
5. Substituir a lâmpada e fixá-la com
o clipe de mola.
6. Refazer a ligação eléctrica à lâmpada.
7. Colocar novamente a cobertura de protecção do farol.
Luzes de médios
1. Retirar a cobertura de protecçãodo farol.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

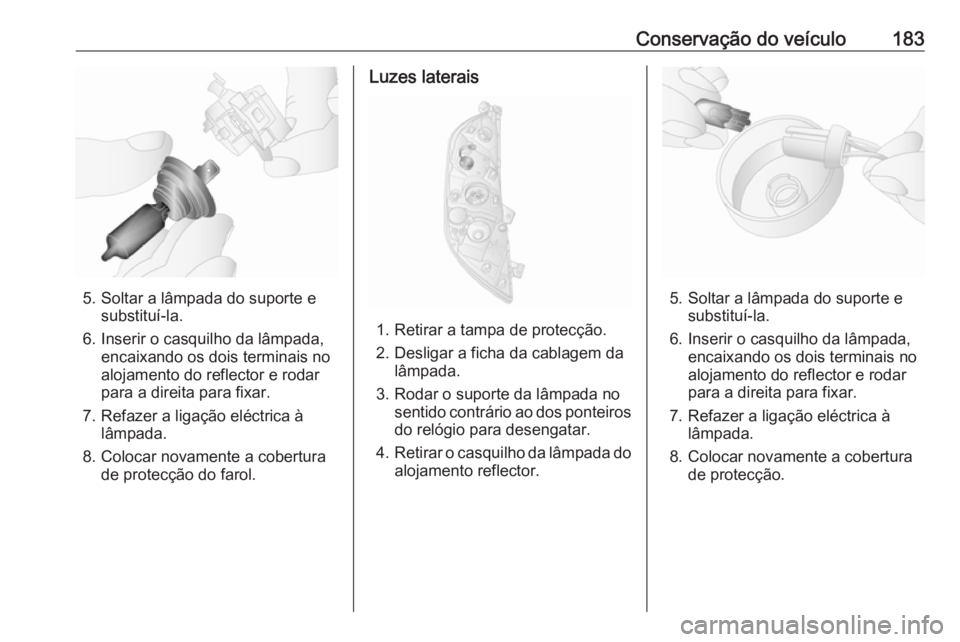

Conservação do veículo183
5. Soltar a lâmpada do suporte esubstituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção do farol.
Luzes laterais
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Soltar a lâmpada do suporte e substituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.

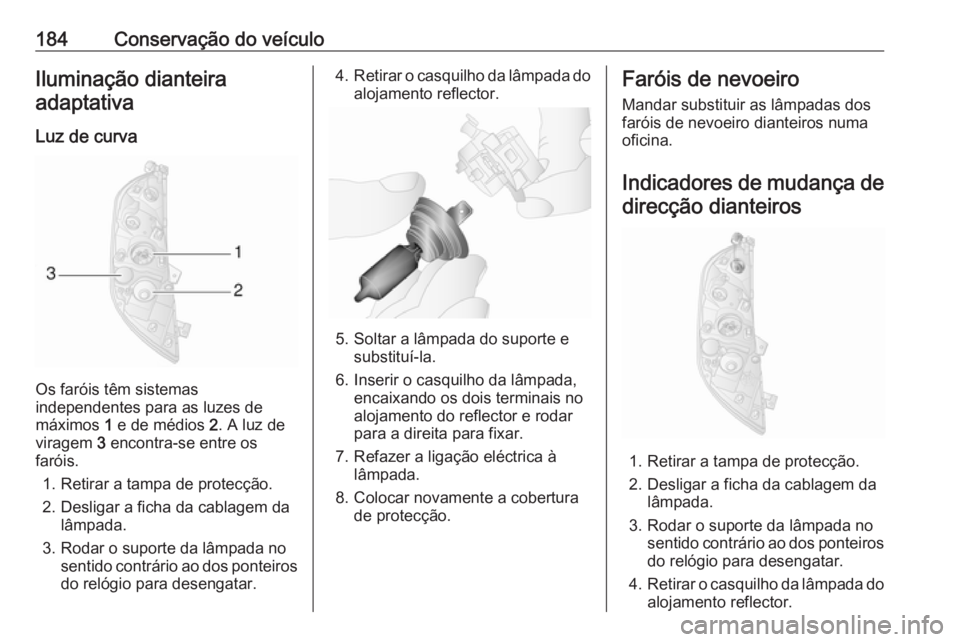

184Conservação do veículoIluminação dianteiraadaptativa
Luz de curva
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Soltar a lâmpada do suporte e substituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Faróis de nevoeiro
Mandar substituir as lâmpadas dos
faróis de nevoeiro dianteiros numa
oficina.
Indicadores de mudança de
direcção dianteiros
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

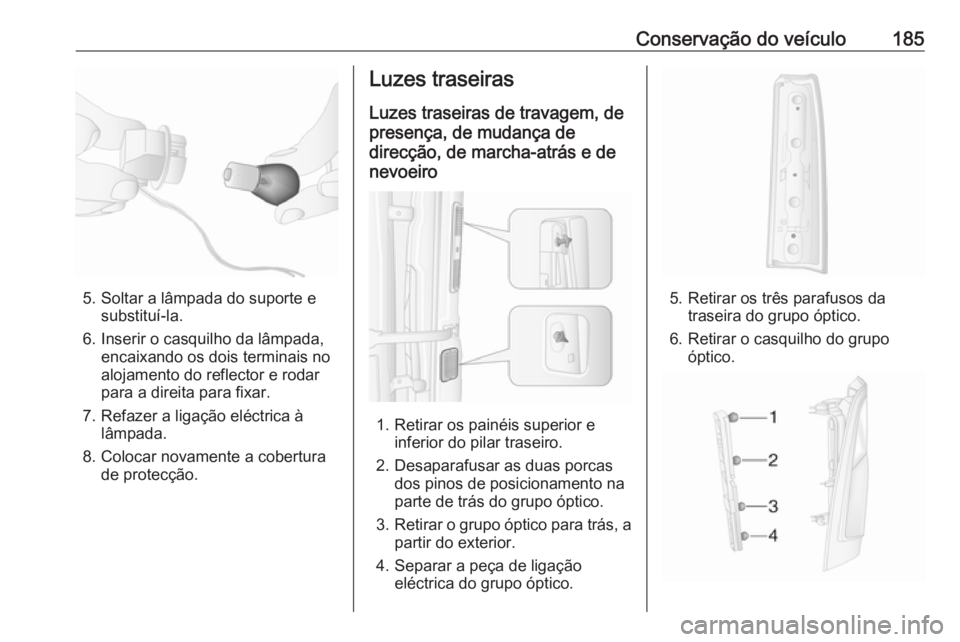

Conservação do veículo185
5. Soltar a lâmpada do suporte esubstituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Luzes traseiras
Luzes traseiras de travagem, de
presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.

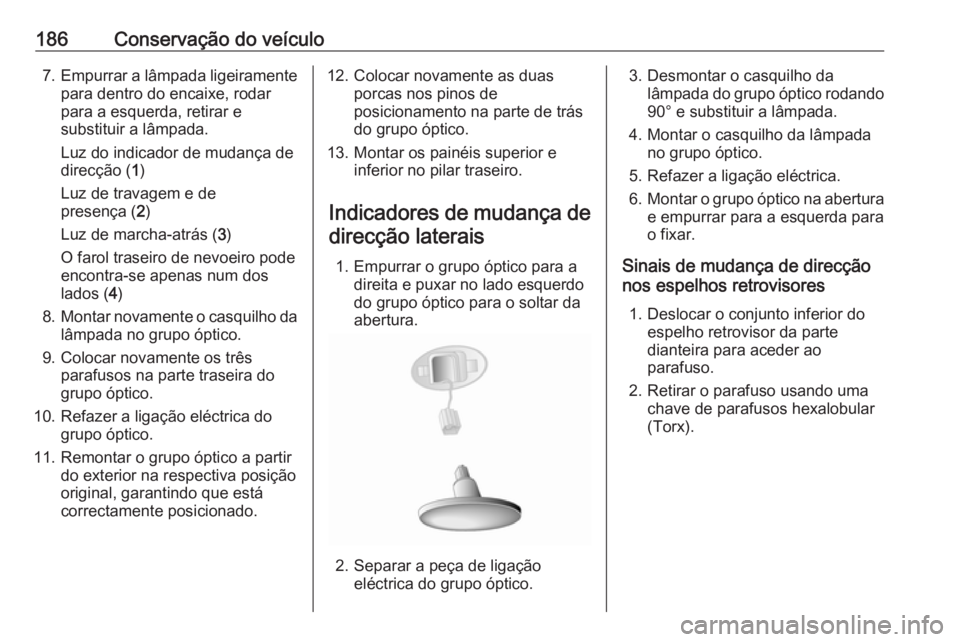

186Conservação do veículo7.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posição
original, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos deposicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Indicadores de mudança de
direcção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdo
do grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Refazer a ligação eléctrica.
6. Montar o grupo óptico na abertura
e empurrar para a esquerda parao fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).

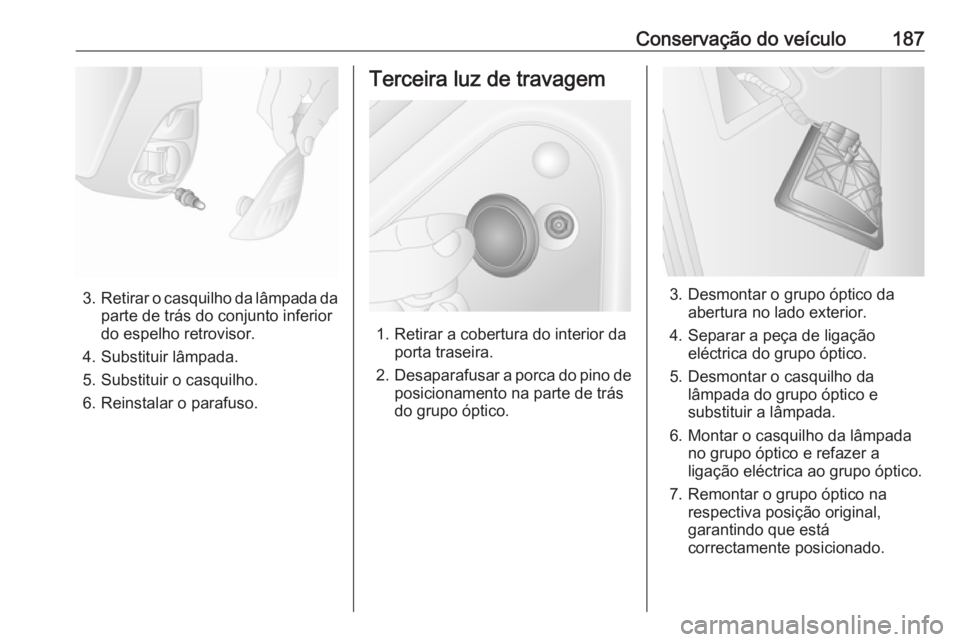

Conservação do veículo187
3.Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Substituir o casquilho.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.

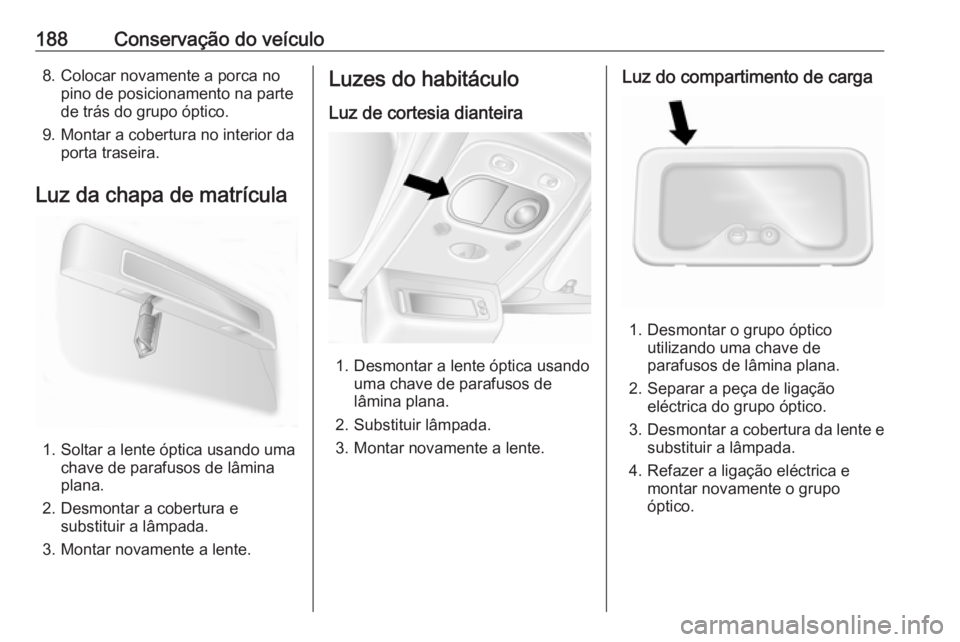

188Conservação do veículo8. Colocar novamente a porca nopino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar a lente óptica usando uma chave de parafusos de lâmina
plana.
2. Desmontar a cobertura e substituir a lâmpada.
3. Montar novamente a lente.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar a lente óptica usando uma chave de parafusos de
lâmina plana.
2. Substituir lâmpada.
3. Montar novamente a lente.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Refazer a ligação eléctrica e montar novamente o grupo
óptico.
