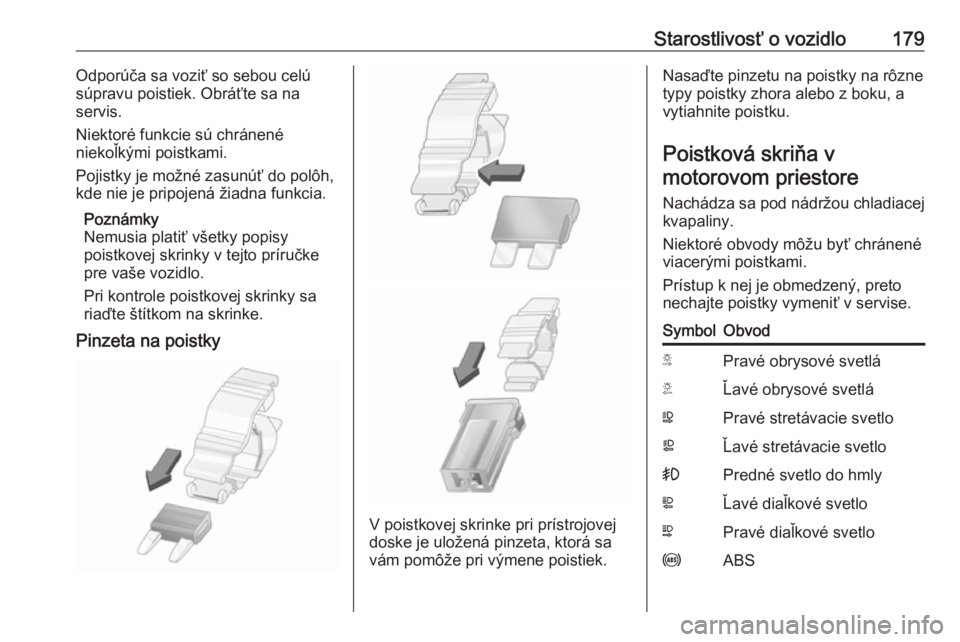

Starostlivosť o vozidlo179Odporúča sa voziť so sebou celú
súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh, kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.
Pinzeta na poistky
V poistkovej skrinke pri prístrojovej
doske je uložená pinzeta, ktorá sa
vám pomôže pri výmene poistiek.
Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa vmotorovom priestore
Nachádza sa pod nádržou chladiacejkvapaliny.
Niektoré obvody môžu byť chránené
viacerými poistkami.
Prístup k nej je obmedzený, preto
nechajte poistky vymeniť v servise.SymbolObvodSPravé obrysové svetláTĽavé obrysové svetláWPravé stretávacie svetloaĽavé stretávacie svetlo>Predné svetlo do hmlyLĽavé diaľkové svetloNPravé diaľkové svetlouABS

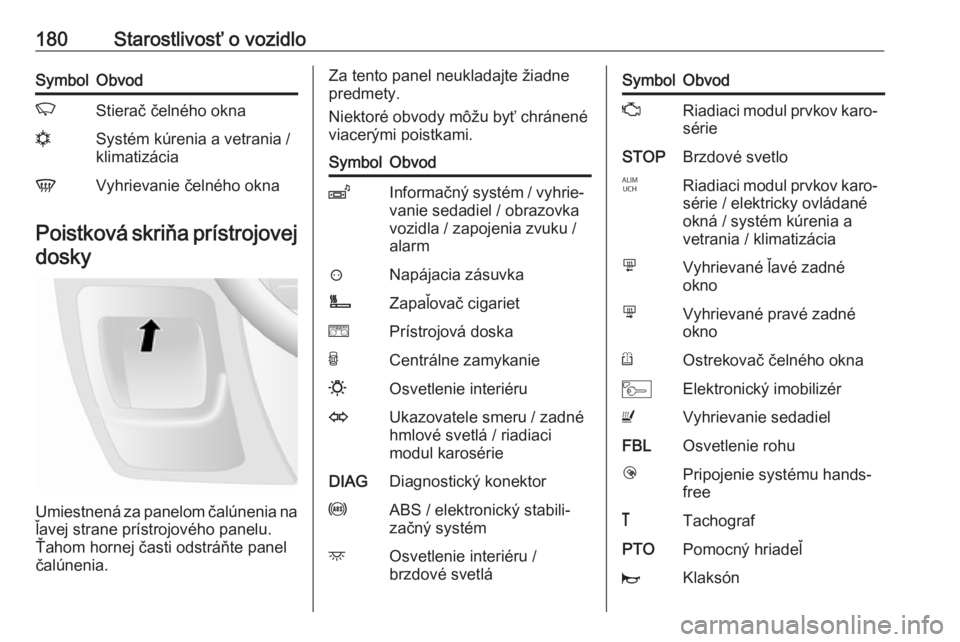

180Starostlivosť o vozidloSymbolObvodKStierač čelného oknanSystém kúrenia a vetrania /
klimatizáciaVVyhrievanie čelného okna
Poistková skriňa prístrojovej
dosky
Umiestnená za panelom čalúnenia naľavej strane prístrojového panelu.Ťahom hornej časti odstráňte panel
čalúnenia.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.SymbolObvodZInformačný systém / vyhrie‐
vanie sedadiel / obrazovka
vozidla / zapojenia zvuku /
alarm?Napájacia zásuvkaÌZapaľovač cigarietePrístrojová doskaUCentrálne zamykanie0Osvetlenie interiéruOUkazovatele smeru / zadné
hmlové svetlá / riadiaci
modul karosérieDIAGDiagnostický konektoruABS / elektronický stabili‐
začný systémdOsvetlenie interiéru /
brzdové svetláSymbolObvodZRiadiaci modul prvkov karo‐
sérieSTOPBrzdové svetloIRiadiaci modul prvkov karo‐ série / elektricky ovládané
okná / systém kúrenia a
vetrania / klimatizáciamVyhrievané ľavé zadné
oknonVyhrievané pravé zadné
oknoROstrekovač čelného oknaMElektronický imobilizérUVyhrievanie sedadielFBLOsvetlenie rohulPripojenie systému hands‐
free&TachografPTOPomocný hriadeľjKlaksón

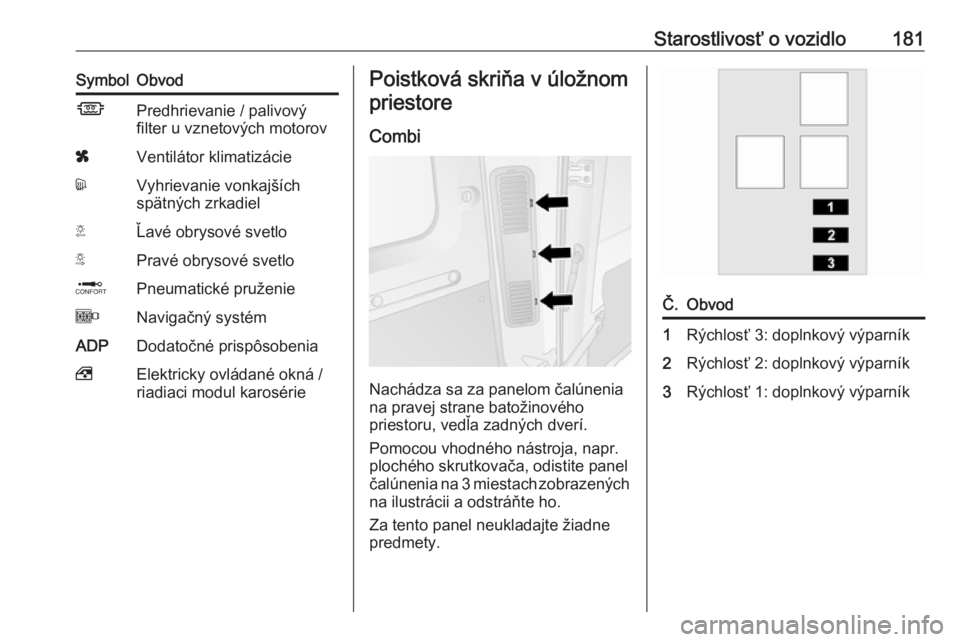

Starostlivosť o vozidlo181SymbolObvodÍPredhrievanie / palivový
filter u vznetových motorovxVentilátor klimatizáciedVyhrievanie vonkajších
spätných zrkadielTĽavé obrysové svetloSPravé obrysové svetloQPneumatické pruženieONavigačný systémADPDodatočné prispôsobenia,Elektricky ovládané okná /
riadiaci modul karosériePoistková skriňa v úložnom
priestore
Combi
Nachádza sa za panelom čalúnenia
na pravej strane batožinového
priestoru, vedľa zadných dverí.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.
Č.Obvod1Rýchlosť 3: doplnkový výparník2Rýchlosť 2: doplnkový výparník3Rýchlosť 1: doplnkový výparník

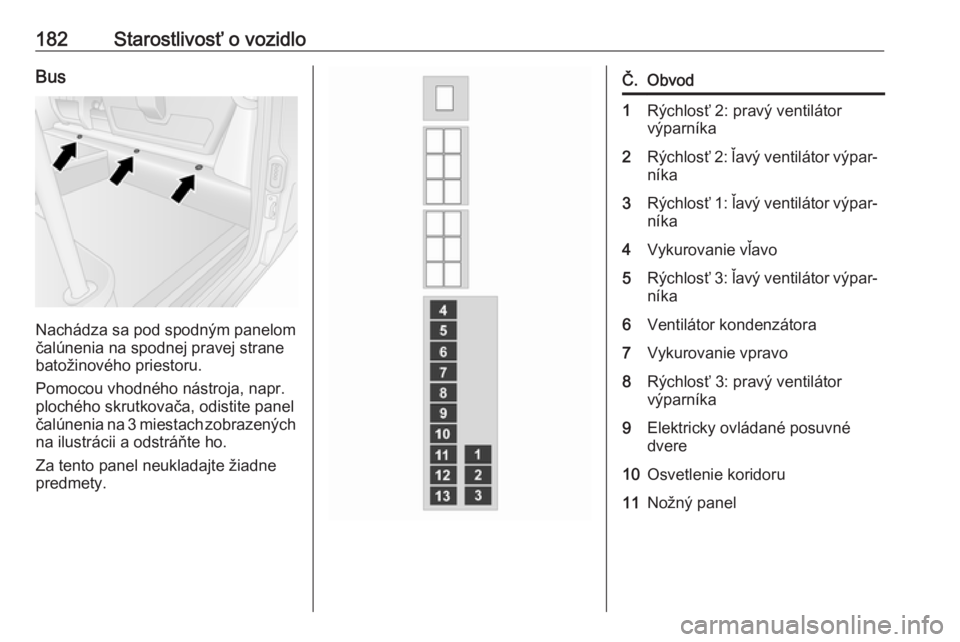

182Starostlivosť o vozidloBus
Nachádza sa pod spodným panelom
čalúnenia na spodnej pravej strane batožinového priestoru.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.
Č.Obvod1Rýchlosť 2: pravý ventilátor
výparníka2Rýchlosť 2: ľavý ventilátor výpar‐ níka3Rýchlosť 1: ľavý ventilátor výpar‐
níka4Vykurovanie vľavo5Rýchlosť 3: ľavý ventilátor výpar‐
níka6Ventilátor kondenzátora7Vykurovanie vpravo8Rýchlosť 3: pravý ventilátor
výparníka9Elektricky ovládané posuvné
dvere10Osvetlenie koridoru11Nožný panel

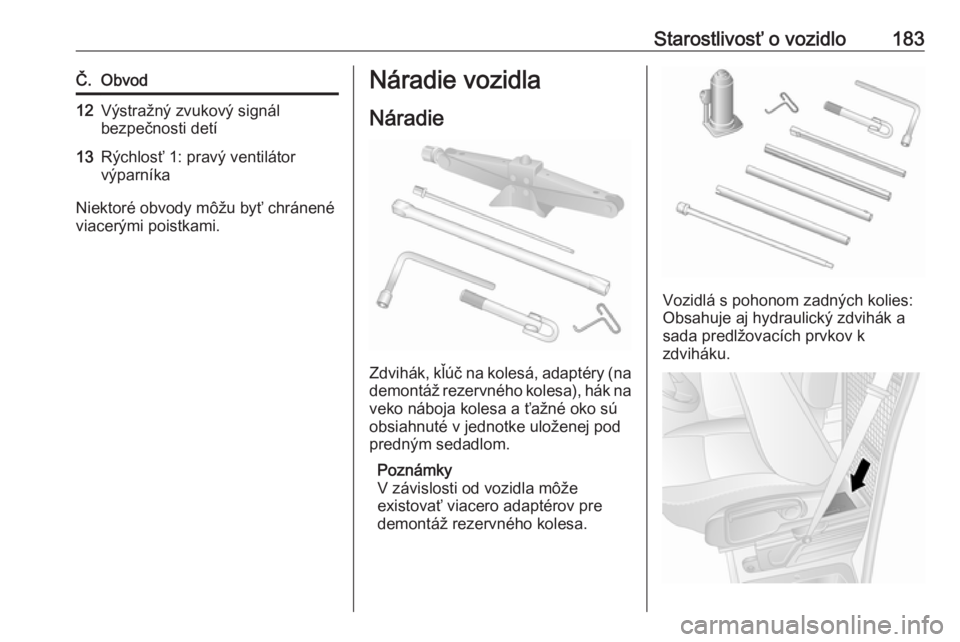

Starostlivosť o vozidlo183Č.Obvod12Výstražný zvukový signál
bezpečnosti detí13Rýchlosť 1: pravý ventilátor
výparníka
Niektoré obvody môžu byť chránené
viacerými poistkami.
Náradie vozidla
Náradie
Zdvihák, kľúč na kolesá, adaptéry (na demontáž rezervného kolesa), hák na
veko náboja kolesa a ťažné oko sú
obsiahnuté v jednotke uloženej pod
predným sedadlom.
Poznámky
V závislosti od vozidla môže
existovať viacero adaptérov pre
demontáž rezervného kolesa.
Vozidlá s pohonom zadných kolies:
Obsahuje aj hydraulický zdvihák a
sada predlžovacích prvkov k
zdviháku.

184Starostlivosť o vozidloK jednotke sa dostanete posunutím
sedadla úplne dopredu a sklopením
operadla.
Súprava na opravu pneumatík
3 189.
Výmena kolesa 3 193.
Náhradné koleso 3 194.Kolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Odporúčame, aby ste vzájomne
nevymieňali predné kolesá so
zadnými a naopak, pretože by to
mohlo ovplyvniť stabilitu vozidla. Menej opotrebované pneumatiky
použite vždy na zadnej náprave.
Pneumatiky Pneumatiky inštalované výrobcom súvybraté podľa karosérie a ponúkajú
optimálny jazdný komfort a
bezpečnosť.Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Označenie pneumatík Napr. 215/65 R 16 C 109 R215:šírka pneumatiky, mm65:profilové číslo (pomer výšky
pneumatiky k šírke), %R:typ pneumatiky: RadiálnaRF:typ: RunFlat16:priemer kolesa, palceC:nákladné alebo komerčné
využitie88:index záťaže, napr. 109
zodpovedá cca. 1030 kgR:písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/h

Starostlivosť o vozidlo185H:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou cestou. Nezabudnite ani na náhradné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Na štítku s informáciami o tlaku v pneumatikách, ktorý sa nachádza na ráme dverí vodiča, sú uvedené
informácie o pôvodných
pneumatikách a príslušné hodnoty tlaku v pneumatikách. Pneumatiku
vždy nahustite na tlak uvedený na
štítku.
Tlak vzduchu v pneumatikách
3 231.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:1. Určte identifikačný kód motora. Údaje o motore 3 212.
2. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 231.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete
v certifikáte o zhode, ktorý sa dodáva spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.

186Starostlivosť o vozidlo9Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Teplotná závislosť
Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú.
Hodnoty tlaku v pneumatikách
uvedené na štítku s informáciami o
pneumatikách a v tabuľke tlaku v pneumatikách platia pre studené
pneumaticky, čo znamená 20 °C. So
zvýšením teploty o 10 °C sa tlak zvýši
takmer o 10 kPa (0,1 bar). Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Pohon zadných kolies, dvojité
zadné kolesá
Pri nafukovaní vonkajšej pneumatiky
veďte hadicu medzi dvomi kolesami.
Systém monitorovania tlaku
v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách (TPMS) využíva
rádiovú a snímaciu technológiu na
kontrolu úrovne tlaku pneumatík.Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Snímače TPMS sledujú tlak vzduchu
v pneumatikách a vysielajú zistené
hodnoty tlaku pneumatík do
prijímača, ktorý sa nachádza vo
vozidle.
Tabuľka tlakov pneumatík 3 231.
Stav nízkeho tlaku vzduchu v
pneumatikách
Zistený stav nízkeho tlaku vzduchu v
pneumatikách indikuje rozsvietenie
kontrolky w 3 92 a príslušné hlásenie,
ktoré sa zobrazí v DIC.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky podľa odporúčania 3 231.

Starostlivosť o vozidlo187Po nahustení môže byť potrebné
aktualizovať hodnoty tlaku vzduchu v
pneumatikách v systéme krátkou
jazdou. Počas tohto času sa môže
rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení určitej
vzdialenosti, môže to byť indikátorom nastávajúceho poklesu tlaku vzduchu
v pneumatikách. Skontrolujte tlak vo
všetkých pneumatikách.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite zapaľovanie.
Používajte iba kolesá so snímačmi
tlaku, v opačnom prípade bude
kontrolka w pár sekúnd blikať, potom
sa rozsvieti natrvalo spolu s
kontrolkou A 3 89 a v DIC sa zobrazí
príslušné hlásenie.
Rezervné koleso, ani dojazdové
rezervné koleso nie sú vybavené
snímačmi tlaku. Systém TPMS pri
týchto kolesách nefunguje. Systém
TPMS však funguje naďalej pre
zvyšné tri kolesá.Kontrolka w a príslušná správa sa
objavia pri každom cykle
zapaľovania, kým nebudú
pneumatiky nahustené na správne
hodnoty tlaku vzduchu.
Informačné centrum vodiča (DIC)
3 94.
Správy vozidla 3 95.
Defekt Defekt alebo významné podhustenie
pneumatiky indikuje rozsvietenie
kontrolky w spolu s kontrolkou C
3 90 a v DIC sa zobrazí príslušné
hlásenie. Zastavte vozidlo a vypnite
motor.
Tlak vzduchu v pneumatike 3 231,
súprava na opravu pneumatiky
3 189, rezervné koleso 3 194,
výmena kolesa 3 193.Funkcia opätovného učenia
Po oprave defektu a nahustení
pneumatiky na správny tlak musí
systém TPMS prepočítať hodnoty.
Tlak v pneumatikách 3 231, súprava
na opravu pneumatiky 3 189.
Počas jazdy vyberte v informačnom centre vodiča stlačením tlačidla na
konci páčky stieračov ponuku tlaku
vzduchu v pneumatikách. Aby sa
spustil prepočet, stlačte a podržte
tlačidlo na približne 5 sekundy. V DIC
sa zobrazí príslušné hlásenie.

188Starostlivosť o vozidloNa dokončenie procesu opätovného
učenia môže byť potrebné niekoľko
minút jazdiť rýchlosťou nad 40 km/h.
Systém v tomto čase poskytuje len
obmedzené informácie.
Ak nastane problém počas procesu
učenia, kontrolka w ostane svietiť a v
DIC sa zobrazí výstražné hlásenie.
Informačné centrum vodiča (DIC)
3 94.
Správy vozidla 3 95.
Všeobecné informácie Používanie reťazí na pneumaticky
alebo komerčne dostupných tekutých súprav pre opravu môže zhoršiť
funkčnosť systému. Môžu sa použiť
súpravy na opravu pneumatík
schválené firmou.
Súprava na opravu pneumatiky
3 189, reťaze na pneumatiky 3 189.
Externé vysoko výkonné rádiové
zariadenie by mohlo narušovať
systém sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému TPMS odmontovať a vykonať ich servis v dielni.Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku vzorky.
Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je dezén
hlboký len asi 2-3 mm (zimné
pneumatiky: 4 mm).
Z bezpečnostných dôvodov
odporúčame, aby sa hĺbka dezénu
pneumatík na jednej náprave nelíšila
o viac ako 2 mm.
Zákonom stanovená minimálna hĺbka
dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Pneumatiky starnú dokonca i v
prípade, keď nie sú používané.
Odporúčame výmenu pneumatík
každých 6 rokov.
Výmena pneumatiky a rozmery kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer
a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s tlakmi vzduchu v pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
