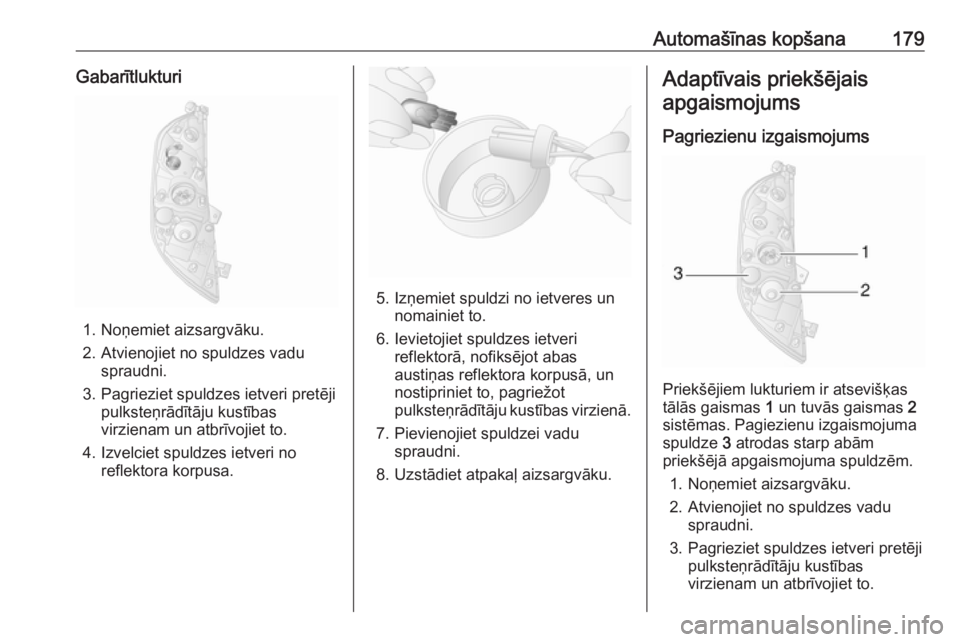

Automašīnas kopšana179Gabarītlukturi
1. Noņemiet aizsargvāku.
2. Atvienojiet no spuldzes vadu spraudni.
3. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
4. Izvelciet spuldzes ietveri no reflektora korpusa.
5. Izņemiet spuldzi no ietveres unnomainiet to.
6. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas reflektora korpusā, un
nostipriniet to, pagriežot
pulksteņrādītāju kustības virzienā.
7. Pievienojiet spuldzei vadu spraudni.
8. Uzstādiet atpakaļ aizsargvāku.
Adaptīvais priekšējais
apgaismojums
Pagriezienu izgaismojums
Priekšējiem lukturiem ir atsevišķas
tālās gaismas 1 un tuvās gaismas 2
sistēmas. Pagiezienu izgaismojuma spuldze 3 atrodas starp abām
priekšējā apgaismojuma spuldzēm.
1. Noņemiet aizsargvāku.
2. Atvienojiet no spuldzes vadu spraudni.
3. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.

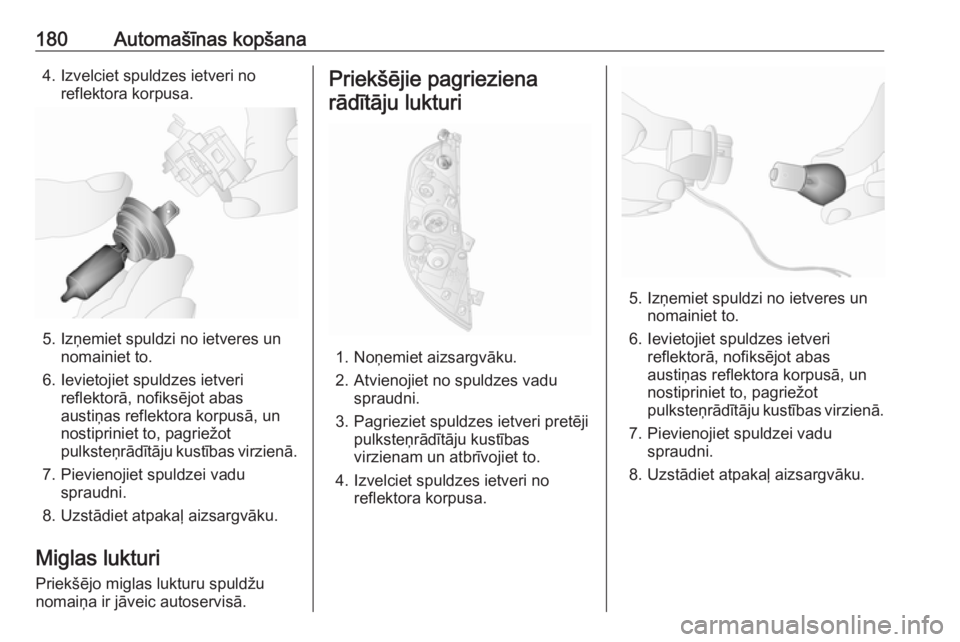

180Automašīnas kopšana4. Izvelciet spuldzes ietveri noreflektora korpusa.
5. Izņemiet spuldzi no ietveres unnomainiet to.
6. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas reflektora korpusā, un
nostipriniet to, pagriežot
pulksteņrādītāju kustības virzienā.
7. Pievienojiet spuldzei vadu spraudni.
8. Uzstādiet atpakaļ aizsargvāku.
Miglas lukturi
Priekšējo miglas lukturu spuldžu
nomaiņa ir jāveic autoservisā.
Priekšējie pagrieziena
rādītāju lukturi
1. Noņemiet aizsargvāku.
2. Atvienojiet no spuldzes vadu spraudni.
3. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
4. Izvelciet spuldzes ietveri no reflektora korpusa.
5. Izņemiet spuldzi no ietveres unnomainiet to.
6. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas reflektora korpusā, un
nostipriniet to, pagriežot
pulksteņrādītāju kustības virzienā.
7. Pievienojiet spuldzei vadu spraudni.
8. Uzstādiet atpakaļ aizsargvāku.

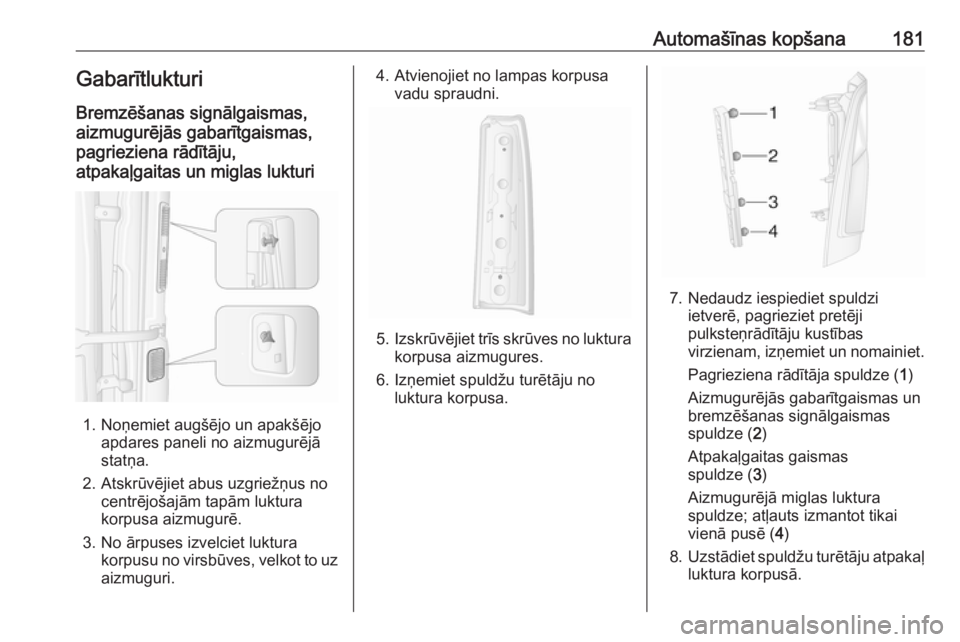

Automašīnas kopšana181GabarītlukturiBremzēšanas signālgaismas,
aizmugurējās gabarītgaismas,
pagrieziena rādītāju,
atpakaļgaitas un miglas lukturi
1. Noņemiet augšējo un apakšējo apdares paneli no aizmugurējā
statņa.
2. Atskrūvējiet abus uzgriežņus no centrējošajām tapām luktura
korpusa aizmugurē.
3. No ārpuses izvelciet luktura korpusu no virsbūves, velkot to uzaizmuguri.
4. Atvienojiet no lampas korpusa vadu spraudni.
5.Izskrūvējiet trīs skrūves no luktura
korpusa aizmugures.
6. Izņemiet spuldžu turētāju no luktura korpusa.
7. Nedaudz iespiediet spuldziietverē, pagrieziet pretējipulksteņrādītāju kustības
virzienam, izņemiet un nomainiet.
Pagrieziena rādītāja spuldze ( 1)
Aizmugurējās gabarītgaismas un
bremzēšanas signālgaismas
spuldze ( 2)
Atpakaļgaitas gaismas
spuldze ( 3)
Aizmugurējā miglas luktura
spuldze; atļauts izmantot tikai
vienā pusē ( 4)
8. Uzstādiet spuldžu turētāju atpakaļ
luktura korpusā.

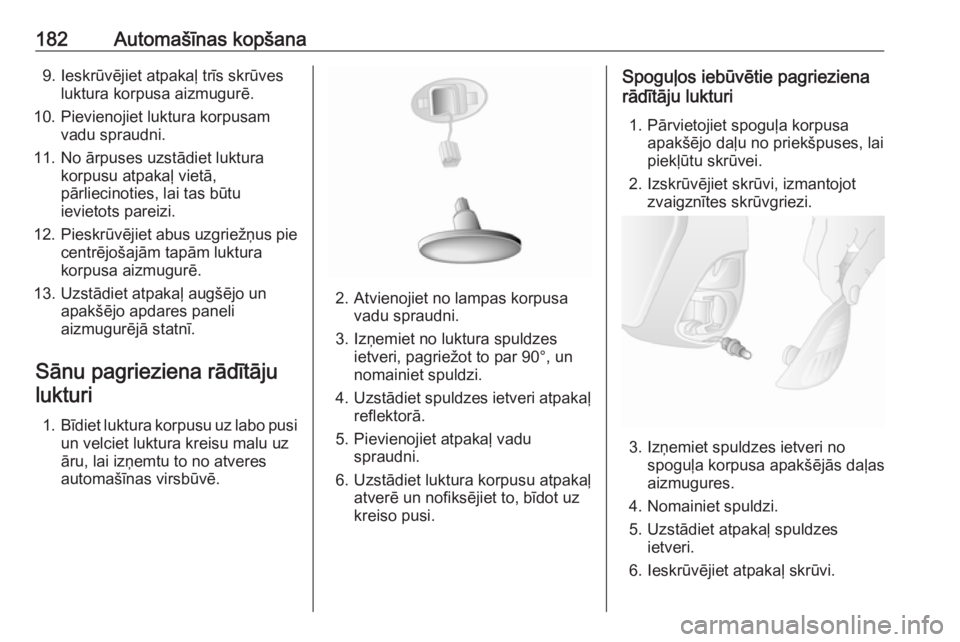

182Automašīnas kopšana9. Ieskrūvējiet atpakaļ trīs skrūvesluktura korpusa aizmugurē.
10. Pievienojiet luktura korpusam vadu spraudni.
11. No ārpuses uzstādiet luktura korpusu atpakaļ vietā,pārliecinoties, lai tas būtu
ievietots pareizi.
12. Pieskrūvējiet abus uzgriežņus pie
centrējošajām tapām luktura
korpusa aizmugurē.
13. Uzstādiet atpakaļ augšējo un apakšējo apdares paneli
aizmugurējā statnī.
Sānu pagrieziena rādītāju lukturi
1. Bīdiet luktura korpusu uz labo pusi
un velciet luktura kreisu malu uz
āru, lai izņemtu to no atveres
automašīnas virsbūvē.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Izņemiet no luktura spuldzes ietveri, pagriežot to par 90°, un
nomainiet spuldzi.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā.
5. Pievienojiet atpakaļ vadu spraudni.
6. Uzstādiet luktura korpusu atpakaļ atverē un nofiksējiet to, bīdot uz
kreiso pusi.
Spoguļos iebūvētie pagrieziena
rādītāju lukturi
1. Pārvietojiet spoguļa korpusa apakšējo daļu no priekšpuses, lai
piekļūtu skrūvei.
2. Izskrūvējiet skrūvi, izmantojot zvaigznītes skrūvgriezi.
3. Izņemiet spuldzes ietveri nospoguļa korpusa apakšējās daļas
aizmugures.
4. Nomainiet spuldzi.
5. Uzstādiet atpakaļ spuldzes ietveri.
6. Ieskrūvējiet atpakaļ skrūvi.

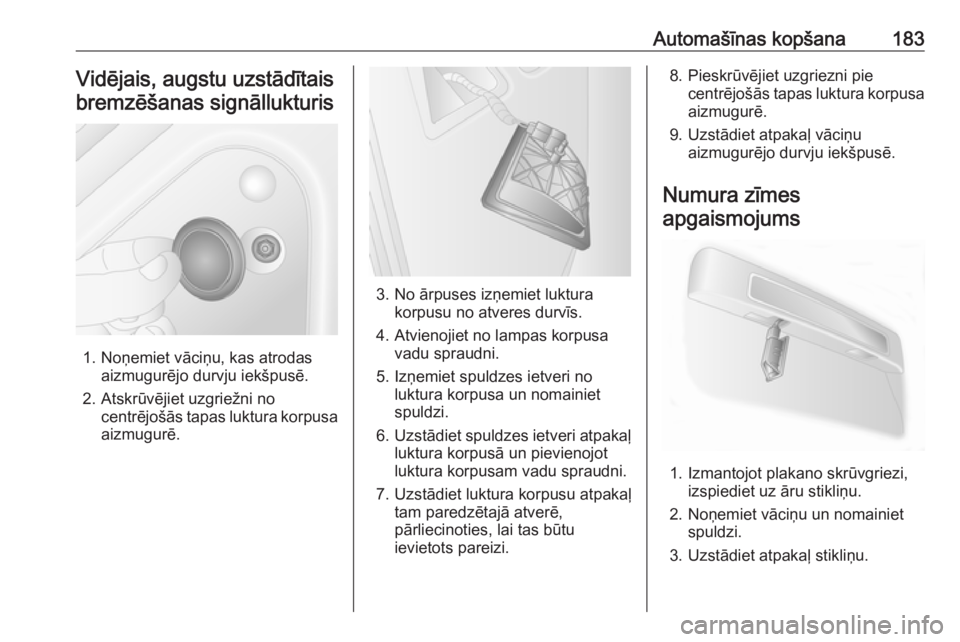

Automašīnas kopšana183Vidējais, augstu uzstādītaisbremzēšanas signāllukturis
1. Noņemiet vāciņu, kas atrodas aizmugurējo durvju iekšpusē.
2. Atskrūvējiet uzgriežni no centrējošās tapas luktura korpusa
aizmugurē.
3. No ārpuses izņemiet luktura korpusu no atveres durvīs.
4. Atvienojiet no lampas korpusa vadu spraudni.
5. Izņemiet spuldzes ietveri no luktura korpusa un nomainiet
spuldzi.
6. Uzstādiet spuldzes ietveri atpakaļ
luktura korpusā un pievienojot
luktura korpusam vadu spraudni.
7. Uzstādiet luktura korpusu atpakaļ tam paredzētajā atverē,
pārliecinoties, lai tas būtu
ievietots pareizi.
8. Pieskrūvējiet uzgriezni pie centrējošās tapas luktura korpusaaizmugurē.
9. Uzstādiet atpakaļ vāciņu aizmugurējo durvju iekšpusē.
Numura zīmes
apgaismojums
1. Izmantojot plakano skrūvgriezi, izspiediet uz āru stikliņu.
2. Noņemiet vāciņu un nomainiet spuldzi.
3. Uzstādiet atpakaļ stikliņu.

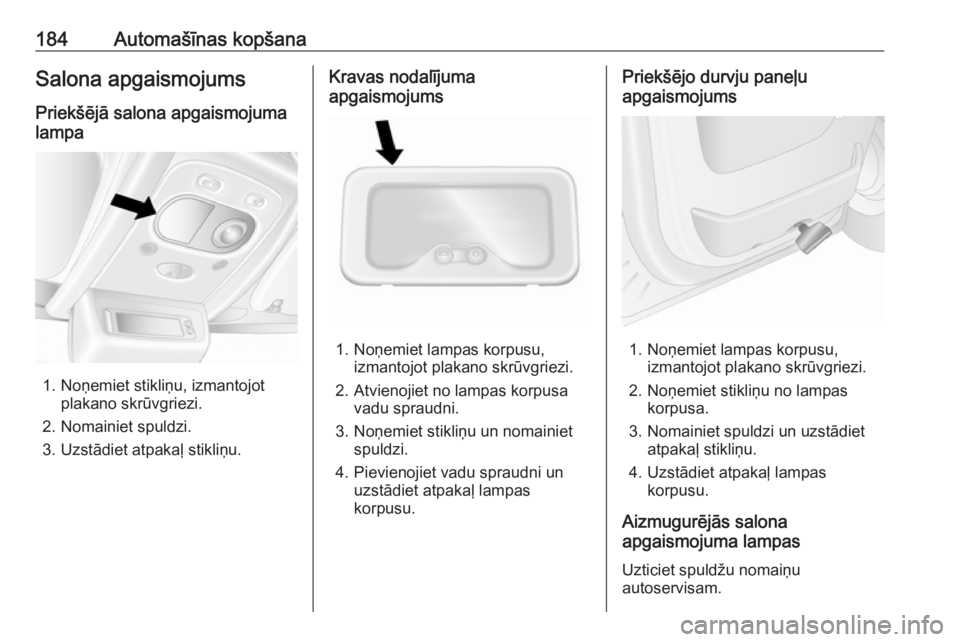

184Automašīnas kopšanaSalona apgaismojums
Priekšējā salona apgaismojuma
lampa
1. Noņemiet stikliņu, izmantojot plakano skrūvgriezi.
2. Nomainiet spuldzi.
3. Uzstādiet atpakaļ stikliņu.
Kravas nodalījuma
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Noņemiet stikliņu un nomainiet spuldzi.
4. Pievienojiet vadu spraudni un uzstādiet atpakaļ lampas
korpusu.
Priekšējo durvju paneļu
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Noņemiet stikliņu no lampas korpusa.
3. Nomainiet spuldzi un uzstādiet atpakaļ stikliņu.
4. Uzstādiet atpakaļ lampas korpusu.
Aizmugurējās salona
apgaismojuma lampas
Uzticiet spuldžu nomaiņu
autoservisam.

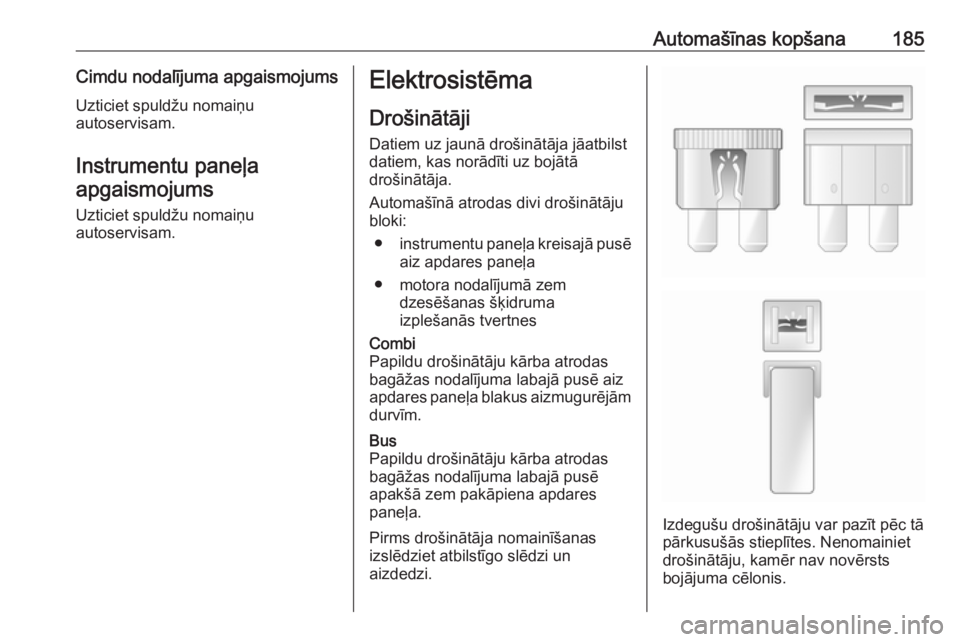

Automašīnas kopšana185Cimdu nodalījuma apgaismojumsUzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● instrumentu paneļa kreisajā pusē
aiz apdares paneļa
● motora nodalījumā zem dzesēšanas šķidruma
izplešanās tvertnesCombi
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē aiz
apdares paneļa blakus aizmugurējām
durvīm.Bus
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē
apakšā zem pakāpiena apdares
paneļa.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.

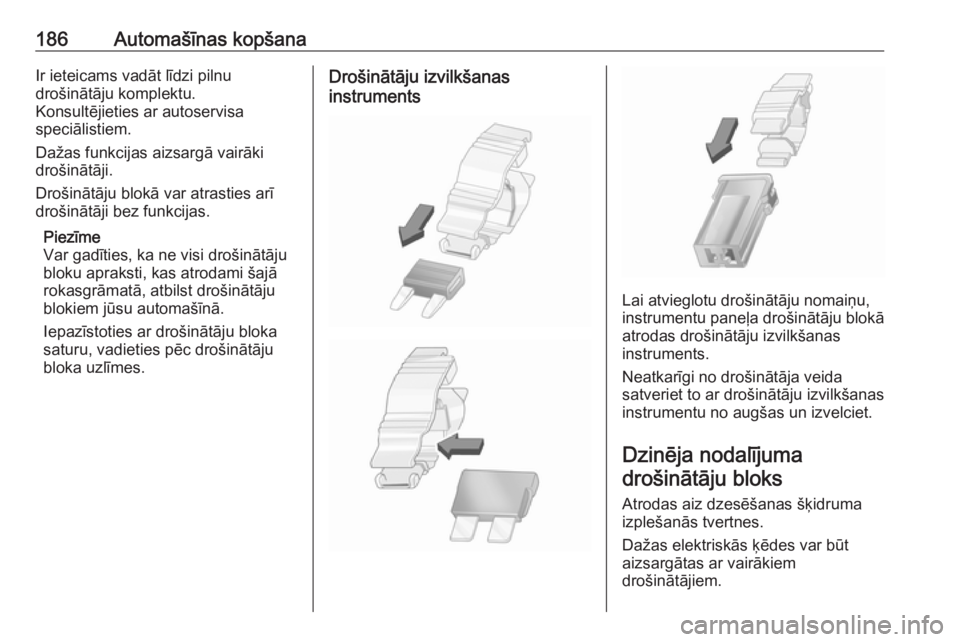

186Automašīnas kopšanaIr ieteicams vadāt līdzi pilnu
drošinātāju komplektu.
Konsultējieties ar autoservisa
speciālistiem.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Piezīme
Var gadīties, ka ne visi drošinātāju
bloku apraksti, kas atrodami šajā
rokasgrāmatā, atbilst drošinātāju
blokiem jūsu automašīnā.
Iepazīstoties ar drošinātāju bloka
saturu, vadieties pēc drošinātāju
bloka uzlīmes.Drošinātāju izvilkšanas
instruments
Lai atvieglotu drošinātāju nomaiņu,
instrumentu paneļa drošinātāju blokā
atrodas drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma drošinātāju bloks
Atrodas aiz dzesēšanas šķidruma
izplešanās tvertnes.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.

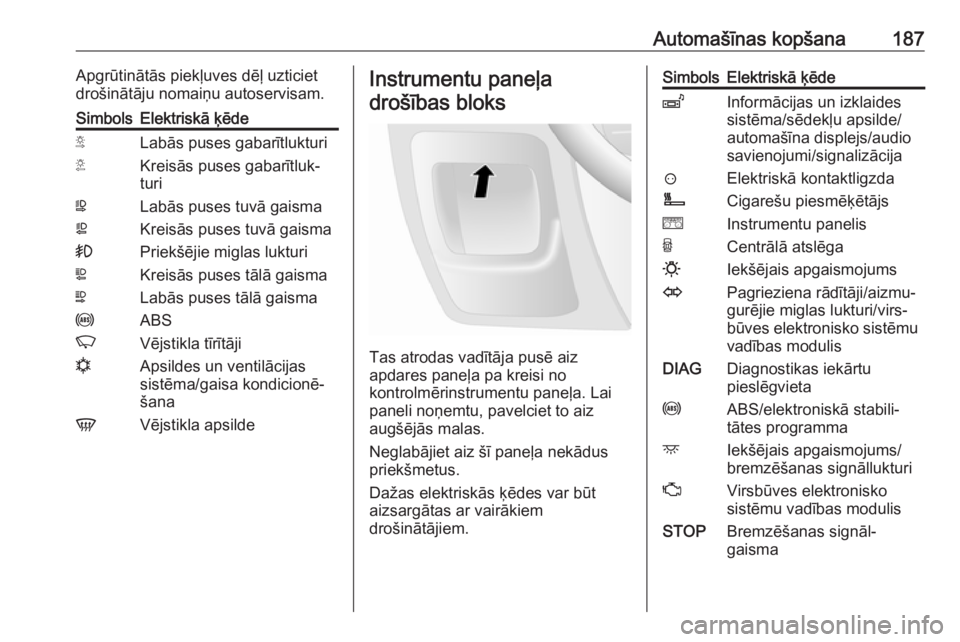

Automašīnas kopšana187Apgrūtinātās piekļuves dēļ uzticiet
drošinātāju nomaiņu autoservisam.SimbolsElektriskā ķēdeSLabās puses gabarītlukturiTKreisās puses gabarītluk‐
turiWLabās puses tuvā gaismaaKreisās puses tuvā gaisma>Priekšējie miglas lukturiLKreisās puses tālā gaismaNLabās puses tālā gaismauABSKVējstikla tīrītājinApsildes un ventilācijas
sistēma/gaisa kondicionē‐
šanaVVējstikla apsildeInstrumentu paneļa
drošības bloks
Tas atrodas vadītāja pusē aiz
apdares paneļa pa kreisi no
kontrolmērinstrumentu paneļa. Lai
paneli noņemtu, pavelciet to aiz
augšējās malas.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.
SimbolsElektriskā ķēdeZInformācijas un izklaides
sistēma/sēdekļu apsilde/
automašīna displejs/audio
savienojumi/signalizācija?Elektriskā kontaktligzdaÌCigarešu piesmēķētājseInstrumentu panelisUCentrālā atslēga0Iekšējais apgaismojumsOPagrieziena rādītāji/aizmu‐
gurējie miglas lukturi/virs‐
būves elektronisko sistēmu vadības modulisDIAGDiagnostikas iekārtu
pieslēgvietauABS/elektroniskā stabili‐
tātes programmadIekšējais apgaismojums/
bremzēšanas signāllukturiZVirsbūves elektronisko
sistēmu vadības modulisSTOPBremzēšanas signāl‐
gaisma

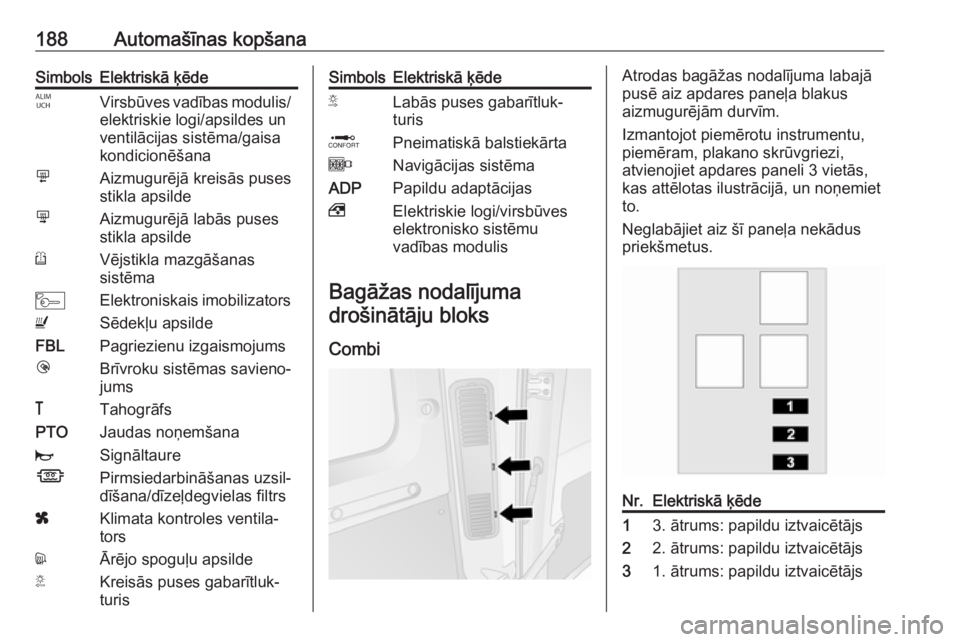

188Automašīnas kopšanaSimbolsElektriskā ķēdeIVirsbūves vadības modulis/
elektriskie logi/apsildes un
ventilācijas sistēma/gaisa
kondicionēšanamAizmugurējā kreisās puses
stikla apsildenAizmugurējā labās puses
stikla apsildeRVējstikla mazgāšanas
sistēmaMElektroniskais imobilizatorsUSēdekļu apsildeFBLPagriezienu izgaismojumslBrīvroku sistēmas savieno‐
jums&TahogrāfsPTOJaudas noņemšanajSignāltaureÍPirmsiedarbināšanas uzsil‐
dīšana/dīzeļdegvielas filtrsxKlimata kontroles ventila‐
torsdĀrējo spoguļu apsildeTKreisās puses gabarītluk‐
turisSimbolsElektriskā ķēdeSLabās puses gabarītluk‐
turisQPneimatiskā balstiekārtaONavigācijas sistēmaADPPapildu adaptācijas,Elektriskie logi/virsbūves
elektronisko sistēmu
vadības modulis
Bagāžas nodalījuma
drošinātāju bloks
Combi
Atrodas bagāžas nodalījuma labajā
pusē aiz apdares paneļa blakus
aizmugurējām durvīm.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli 3 vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.Nr.Elektriskā ķēde13. ātrums: papildu iztvaicētājs22. ātrums: papildu iztvaicētājs31. ātrums: papildu iztvaicētājs
