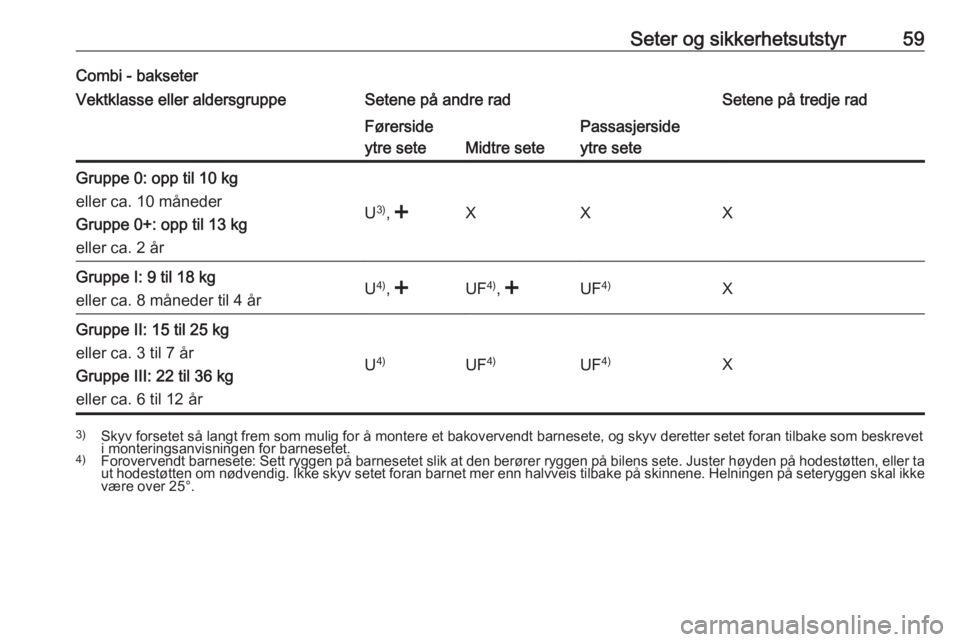

Seter og sikkerhetsutstyr59Combi - bakseterVektklasse eller aldersgruppeSetene på andre radSetene på tredje radFørerside
ytre sete
Midtre sete
Passasjerside
ytre seteGruppe 0: opp til 10 kg
eller ca. 10 måneder
Gruppe 0+: opp til 13 kg
eller ca. 2 år
U 3)
, Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årU 4)
, , eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
U 4)UF 4)UF4)X
3)
Skyv forsetet så langt frem som mulig for å montere et bakovervendt barnesete, og skyv deretter setet foran tilbake som beskrevet
i monteringsanvisningen for barnesetet.
4) Forovervendt barnesete: Sett ryggen på barnesetet slik at den berører ryggen på bilens sete. Juster høyden på hodestøtten, eller ta
ut hodestøtten om nødvendig. Ikke skyv setet foran barnet mer enn halvveis tilbake på skinnene. Helningen på seteryggen skal ikkevære over 25°.

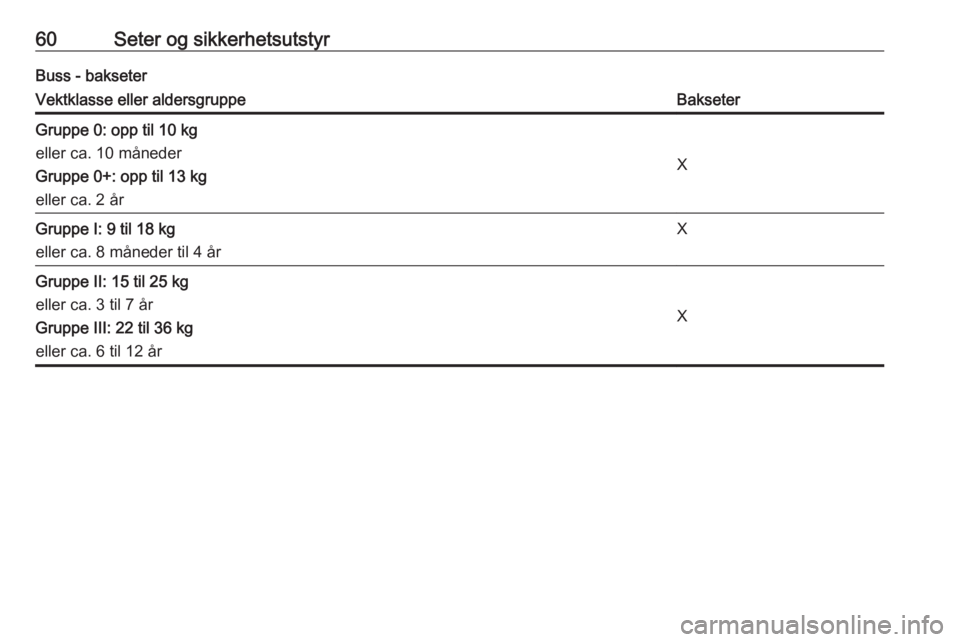

60Seter og sikkerhetsutstyrBuss - bakseterVektklasse eller aldersgruppeBakseterGruppe 0: opp til 10 kg
eller ca. 10 måneder
Gruppe 0+: opp til 13 kg
eller ca. 2 år
X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXGruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
X

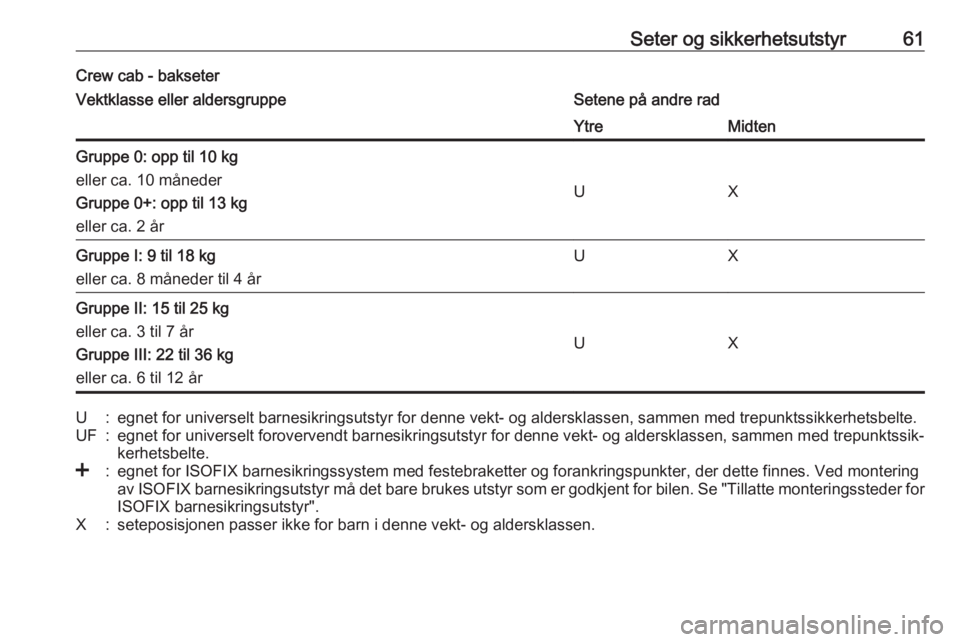

Seter og sikkerhetsutstyr61Crew cab - bakseterVektklasse eller aldersgruppeSetene på andre radYtreMidtenGruppe 0: opp til 10 kg
eller ca. 10 måneder
Gruppe 0+: opp til 13 kg
eller ca. 2 år
UX
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årUXGruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
UX
U:egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.UF:egnet for universelt forovervendt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssik‐ kerhetsbelte.<:egnet for ISOFIX barnesikringssystem med festebraketter og forankringspunkter, der dette finnes. Ved montering
av ISOFIX barnesikringsutstyr må det bare brukes utstyr som er godkjent for bilen. Se "Tillatte monteringssteder for
ISOFIX barnesikringsutstyr".X:seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.

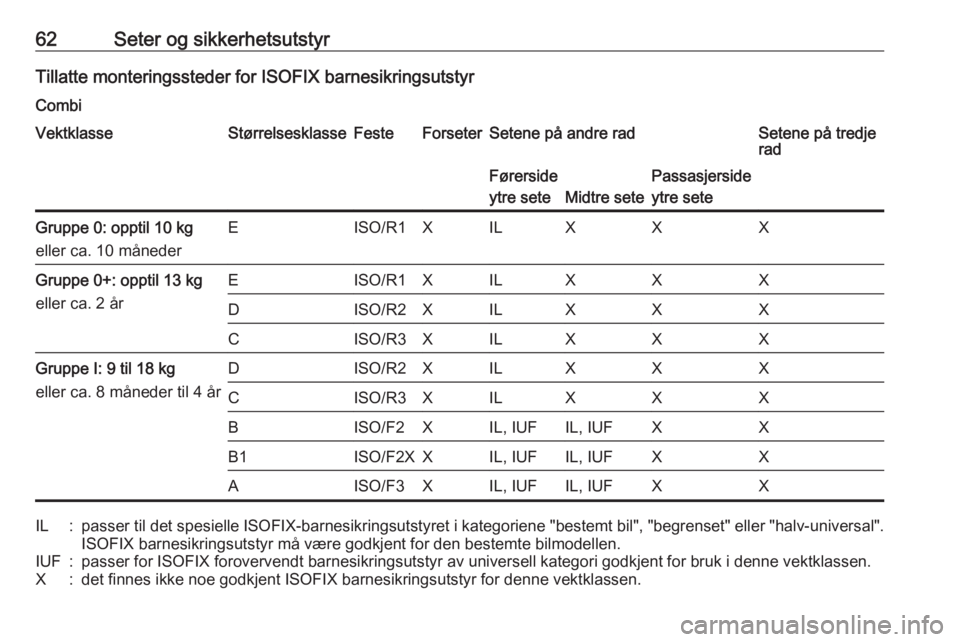

62Seter og sikkerhetsutstyrTillatte monteringssteder for ISOFIX barnesikringsutstyr
CombiVektklasseStørrelsesklasseFesteForseterSetene på andre radSetene på tredje
radFørerside
ytre sete
Midtre sete
Passasjerside
ytre seteGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XILXXXGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:passer til det spesielle ISOFIX -barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.

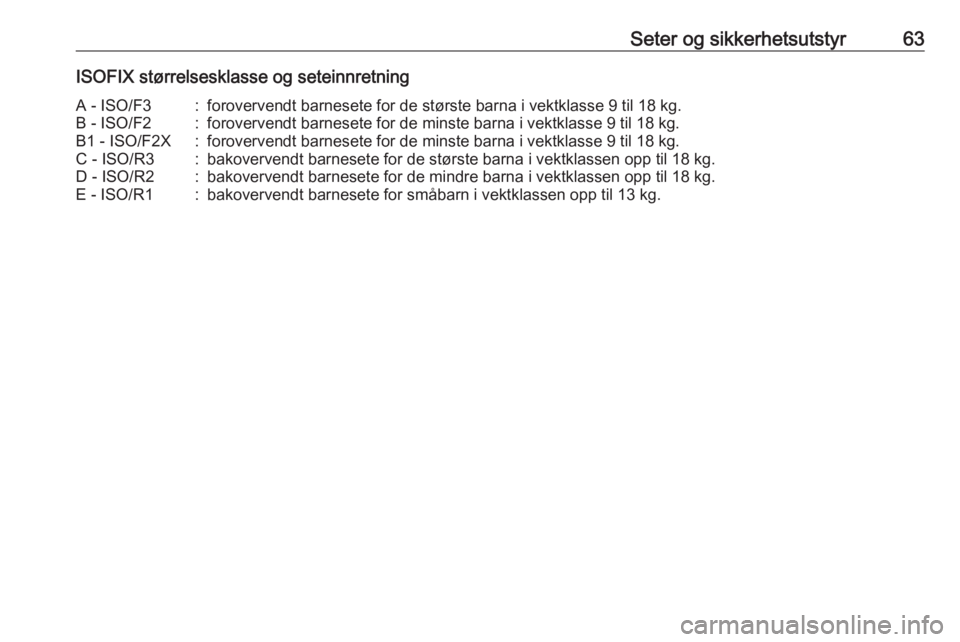

Seter og sikkerhetsutstyr63ISOFIX størrelsesklasse og seteinnretningA - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

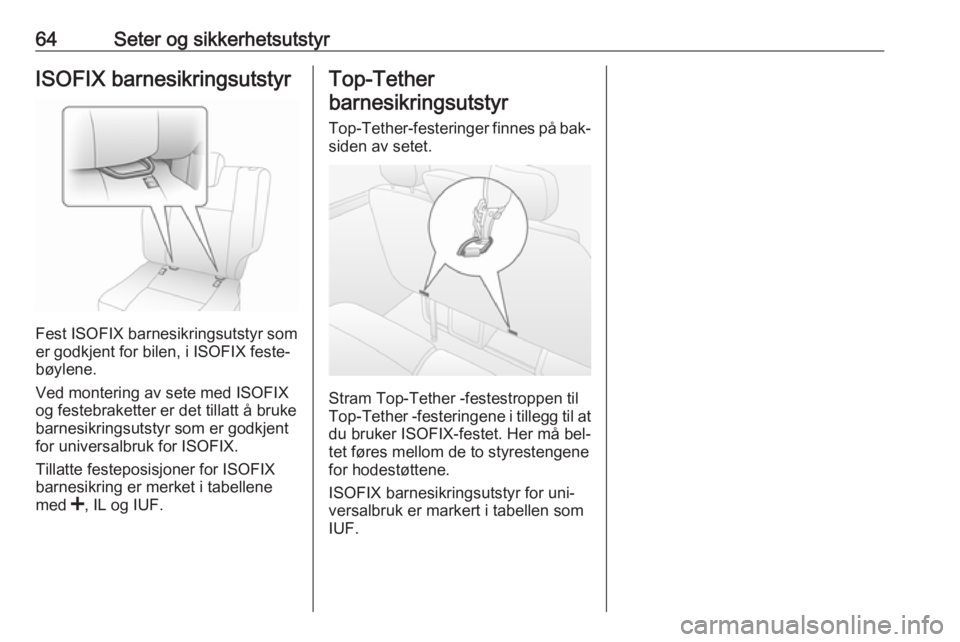

64Seter og sikkerhetsutstyrISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.
Top-Tether
barnesikringsutstyr
Top-Tether -festeringer finnes på bak‐
siden av setet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert i tabellen som
IUF.

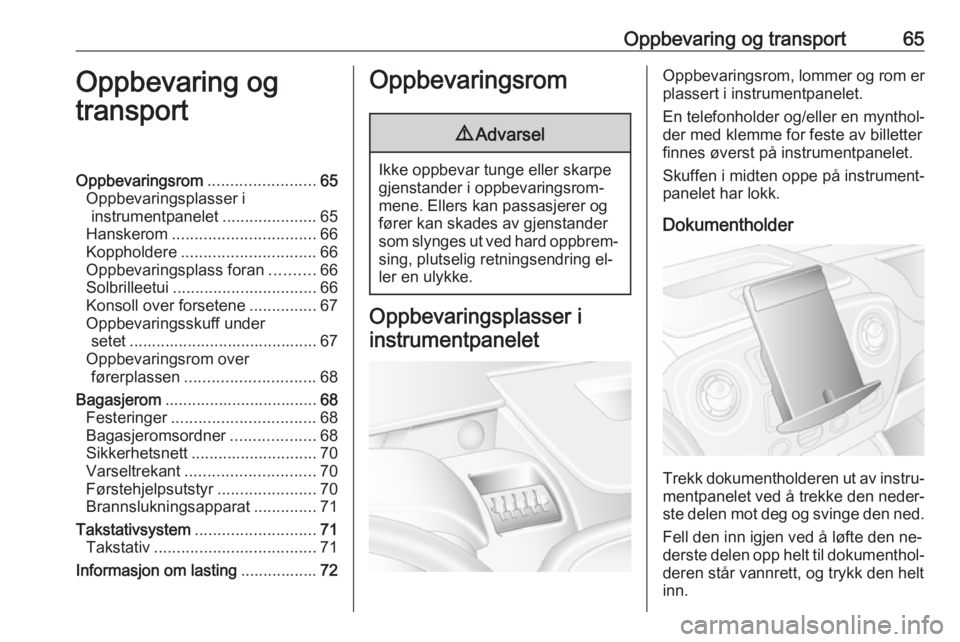

Oppbevaring og transport65Oppbevaring og
transportOppbevaringsrom ........................65
Oppbevaringsplasser i instrumentpanelet .....................65
Hanskerom ................................ 66
Koppholdere .............................. 66
Oppbevaringsplass foran ..........66
Solbrilleetui ................................ 66
Konsoll over forsetene ...............67
Oppbevaringsskuff under setet .......................................... 67
Oppbevaringsrom over førerplassen ............................. 68
Bagasjerom .................................. 68
Festeringer ................................ 68
Bagasjeromsordner ...................68
Sikkerhetsnett ............................ 70
Varseltrekant ............................. 70
Førstehjelpsutstyr ......................70
Brannslukningsapparat ..............71
Takstativsystem ........................... 71
Takstativ .................................... 71
Informasjon om lasting .................72Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring el‐
ler en ulykke.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er plassert i instrumentpanelet.
En telefonholder og/eller en mynthol‐
der med klemme for feste av billetter
finnes øverst på instrumentpanelet.
Skuffen i midten oppe på instrument‐
panelet har lokk.
Dokumentholder
Trekk dokumentholderen ut av instru‐ mentpanelet ved å trekke den neder‐
ste delen mot deg og svinge den ned.
Fell den inn igjen ved å løfte den ne‐
derste delen opp helt til dokumenthol‐ deren står vannrett, og trykk den helt
inn.

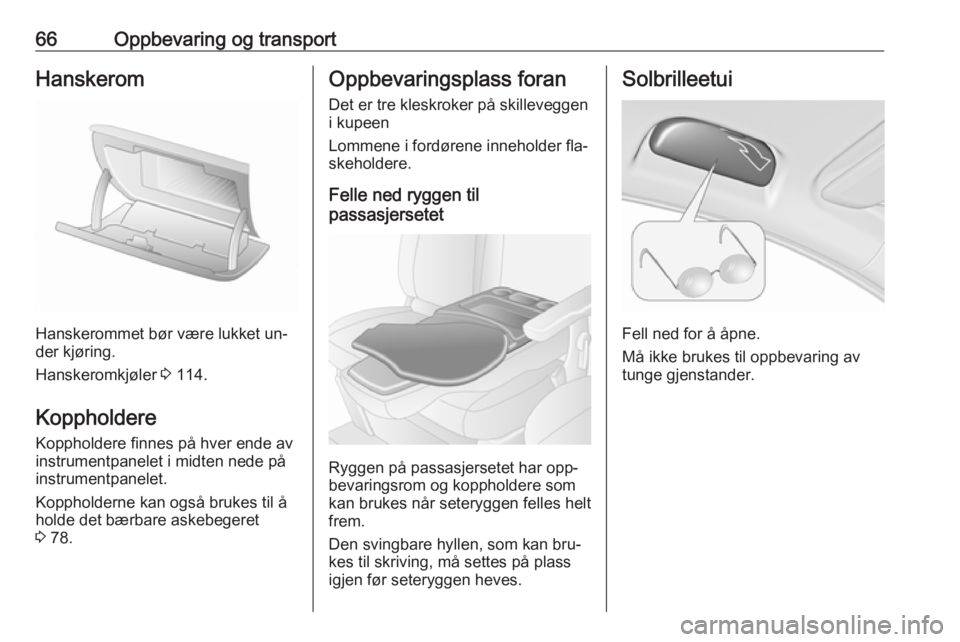

66Oppbevaring og transportHanskerom
Hanskerommet bør være lukket un‐
der kjøring.
Hanskeromkjøler 3 114.
Koppholdere
Koppholdere finnes på hver ende av instrumentpanelet i midten nede på
instrumentpanelet.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 78.
Oppbevaringsplass foran
Det er tre kleskroker på skilleveggen
i kupeen
Lommene i fordørene inneholder fla‐ skeholdere.
Felle ned ryggen til
passasjersetet
Ryggen på passasjersetet har opp‐
bevaringsrom og koppholdere som
kan brukes når seteryggen felles helt
frem.
Den svingbare hyllen, som kan bru‐
kes til skriving, må settes på plass
igjen før seteryggen heves.
Solbrilleetui
Fell ned for å åpne.
Må ikke brukes til oppbevaring av
tunge gjenstander.

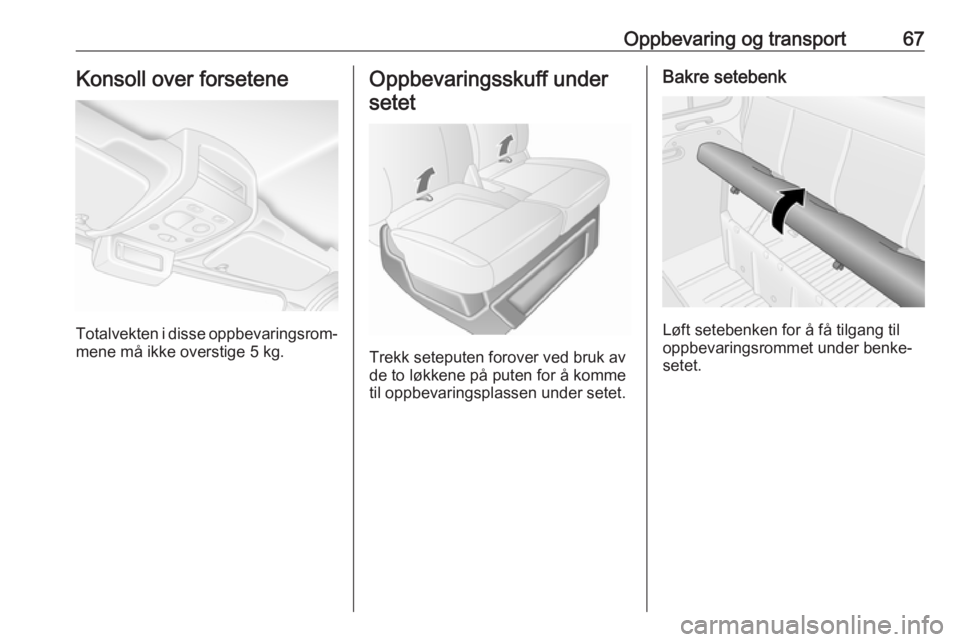

Oppbevaring og transport67Konsoll over forsetene
Totalvekten i disse oppbevaringsrom‐
mene må ikke overstige 5 kg.
Oppbevaringsskuff under
setet
Trekk seteputen forover ved bruk av
de to løkkene på puten for å komme til oppbevaringsplassen under setet.
Bakre setebenk
Løft setebenken for å få tilgang til
oppbevaringsrommet under benke‐
setet.

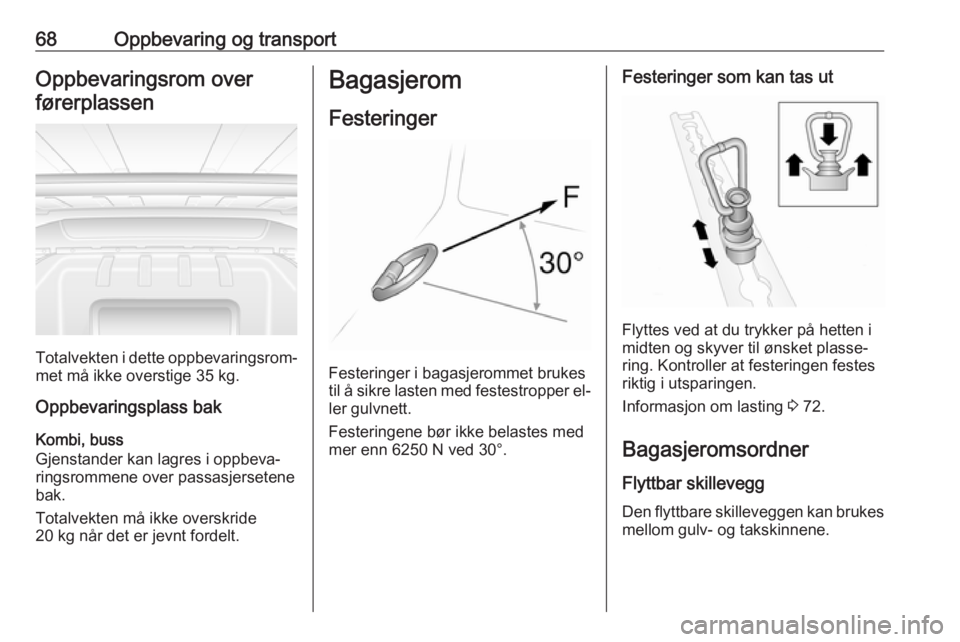

68Oppbevaring og transportOppbevaringsrom overførerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Oppbevaringsplass bak
Kombi, buss
Gjenstander kan lagres i oppbeva‐
ringsrommene over passasjersetene
bak.
Totalvekten må ikke overskride
20 kg når det er jevnt fordelt.
Bagasjerom
Festeringer
Festeringer i bagasjerommet brukes
til å sikre lasten med festestropper el‐
ler gulvnett.
Festeringene bør ikke belastes med
mer enn 6250 N ved 30°.
Festeringer som kan tas ut
Flyttes ved at du trykker på hetten i
midten og skyver til ønsket plasse‐ ring. Kontroller at festeringen festes
riktig i utsparingen.
Informasjon om lasting 3 72.
Bagasjeromsordner
Flyttbar skillevegg Den flyttbare skilleveggen kan brukes
mellom gulv- og takskinnene.
