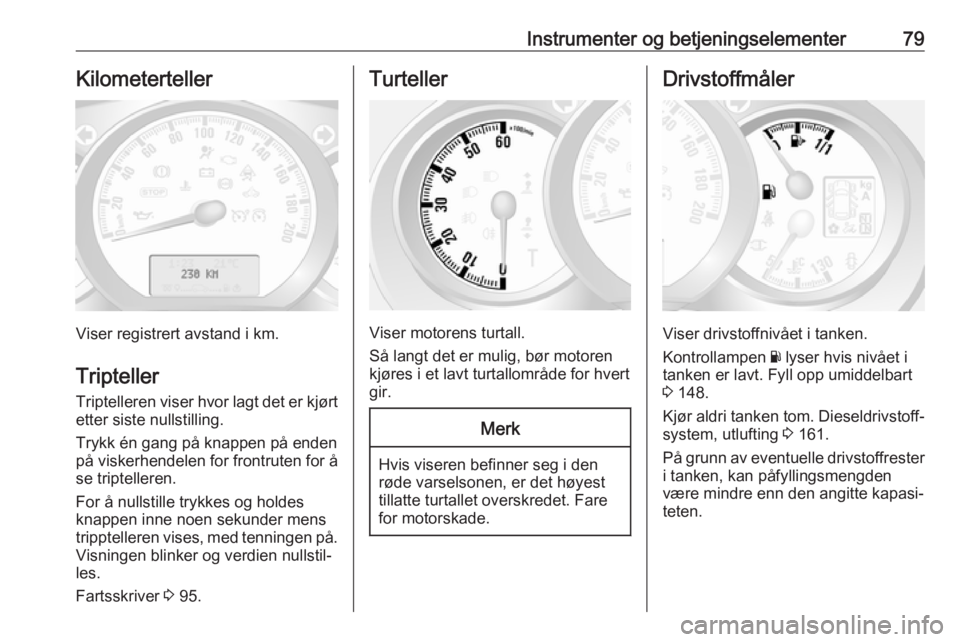

Instrumenter og betjeningselementer79Kilometerteller
Viser registrert avstand i km.
Tripteller Triptelleren viser hvor lagt det er kjørt
etter siste nullstilling.
Trykk én gang på knappen på enden
på viskerhendelen for frontruten for å se triptelleren.
For å nullstille trykkes og holdes
knappen inne noen sekunder mens
tripptelleren vises, med tenningen på.
Visningen blinker og verdien nullstil‐
les.
Fartsskriver 3 95.
Turteller
Viser motorens turtall.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået i tanken.
Kontrollampen Y lyser hvis nivået i
tanken er lavt. Fyll opp umiddelbart
3 148.
Kjør aldri tanken tom. Dieseldrivstoff‐
system, utlufting 3 161.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.

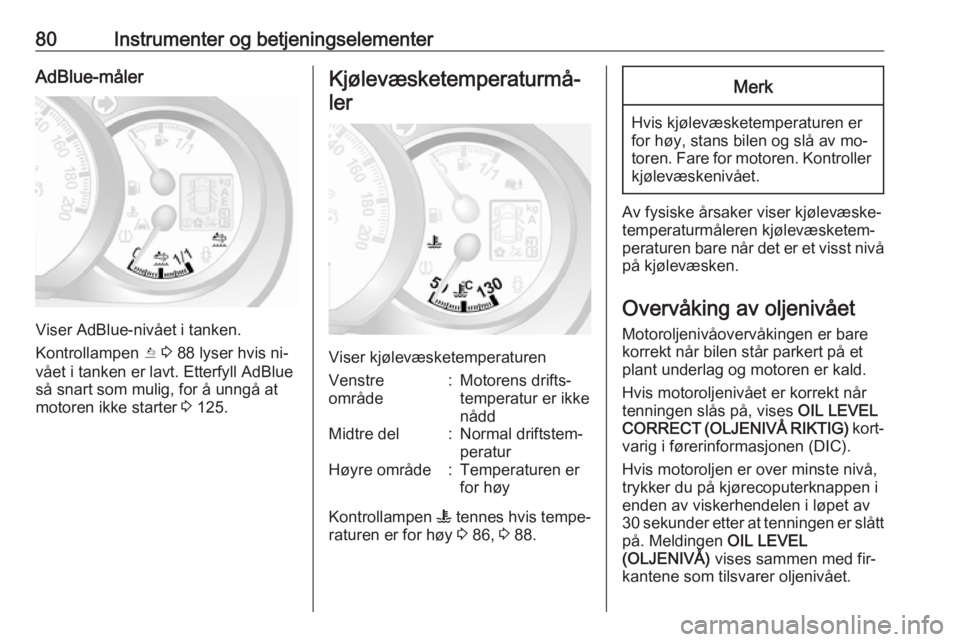

80Instrumenter og betjeningselementerAdBlue-måler
Viser AdBlue-nivået i tanken.
Kontrollampen Y 3 88 lyser hvis ni‐
vået i tanken er lavt. Etterfyll AdBlue
så snart som mulig, for å unngå at
motoren ikke starter 3 125.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen
Venstre
område:Motorens drifts‐
temperatur er ikke
nåddMidtre del:Normal driftstem‐
peraturHøyre område:Temperaturen er
for høy
Kontrollampen W tennes hvis tempe‐
raturen er for høy 3 86, 3 88.
Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Av fysiske årsaker viser kjølevæske‐
temperaturmåleren kjølevæsketem‐
peraturen bare når det er et visst nivå
på kjølevæsken.
Overvåking av oljenivået
Motoroljenivåovervåkingen er bare
korrekt når bilen står parkert på et
plant underlag og motoren er kald.
Hvis motoroljenivået er korrekt når
tenningen slås på, vises OIL LEVEL
CORRECT (OLJENIVÅ RIKTIG) kort‐
varig i førerinformasjonen (DIC).
Hvis motoroljen er over minste nivå,
trykker du på kjørecoputerknappen i
enden av viskerhendelen i løpet av
30 sekunder etter at tenningen er slått på. Meldingen OIL LEVEL
(OLJENIVÅ) vises sammen med fir‐
kantene som tilsvarer oljenivået.

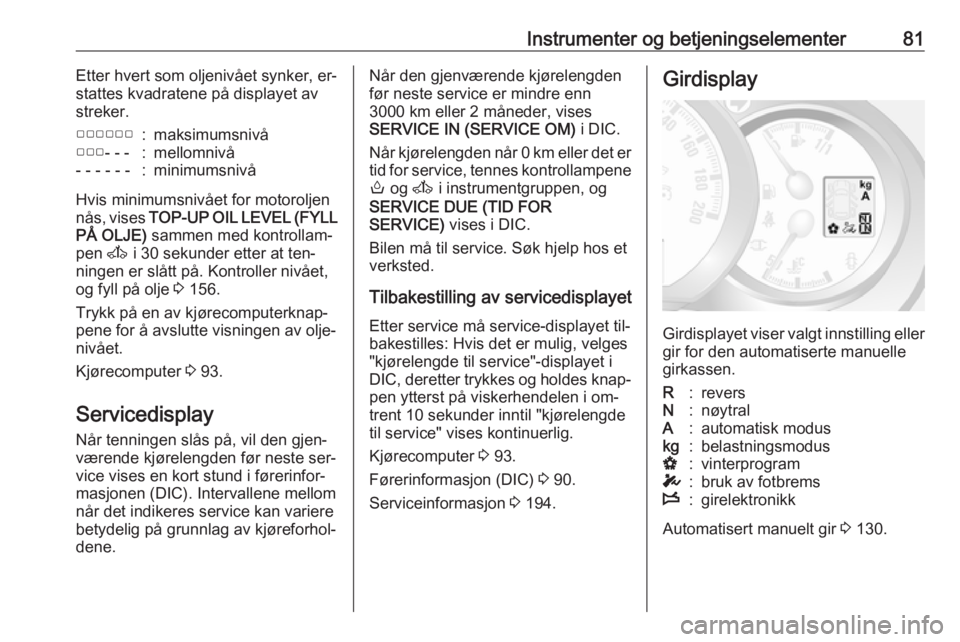

Instrumenter og betjeningselementer81Etter hvert som oljenivået synker, er‐
stattes kvadratene på displayet av
streker.▢▢▢▢▢▢:maksimumsnivå▢▢▢- - -:mellomnivå- - - - - -:minimumsnivå
Hvis minimumsnivået for motoroljen nås, vises TOP-UP OIL LEVEL (FYLL
PÅ OLJE) sammen med kontrollam‐
pen A i 30 sekunder etter at ten‐
ningen er slått på. Kontroller nivået,
og fyll på olje 3 156.
Trykk på en av kjørecomputerknap‐
pene for å avslutte visningen av olje‐
nivået.
Kjørecomputer 3 93.
Servicedisplay Når tenningen slås på, vil den gjen‐
værende kjørelengden før neste ser‐
vice vises en kort stund i førerinfor‐
masjonen (DIC). Intervallene mellom
når det indikeres service kan variere
betydelig på grunnlag av kjøreforhol‐
dene.
Når den gjenværende kjørelengden
før neste service er mindre enn
3000 km eller 2 måneder, vises
SERVICE IN (SERVICE OM) i DIC.
Når kjørelengden når 0 km eller det er tid for service, tennes kontrollampene
o og A i instrumentgruppen, og
SERVICE DUE (TID FOR
SERVICE) vises i DIC.
Bilen må til service. Søk hjelp hos et
verksted.
Tilbakestilling av servicedisplayet Etter service må service-displayet til‐
bakestilles: Hvis det er mulig, velges "kjørelengde til service"-displayet i
DIC, deretter trykkes og holdes knap‐
pen ytterst på viskerhendelen i om‐
trent 10 sekunder inntil "kjørelengde
til service" vises kontinuerlig.
Kjørecomputer 3 93.
Førerinformasjon (DIC) 3 90.
Serviceinformasjon 3 194.Girdisplay
Girdisplayet viser valgt innstilling eller
gir for den automatiserte manuellegirkassen.
R:reversN:nøytralA:automatisk moduskg:belastningsmodusV:vinterprogramT:bruk av fotbremsW:girelektronikk
Automatisert manuelt gir 3 130.

82Instrumenter og betjeningselementerKontrollamper
Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐ ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rød:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlå:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse

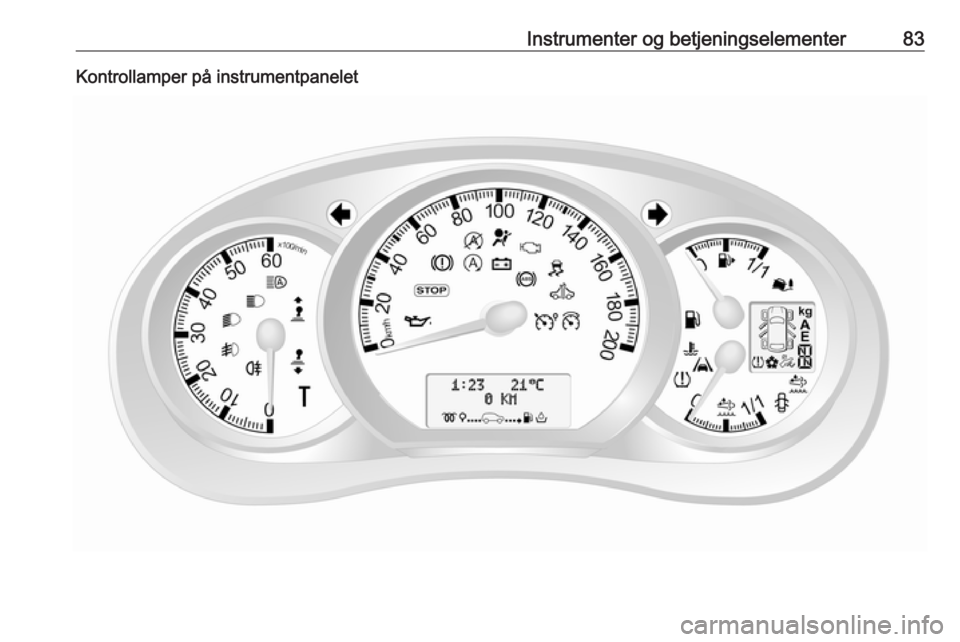

Instrumenter og betjeningselementer83Kontrollamper på instrumentpanelet

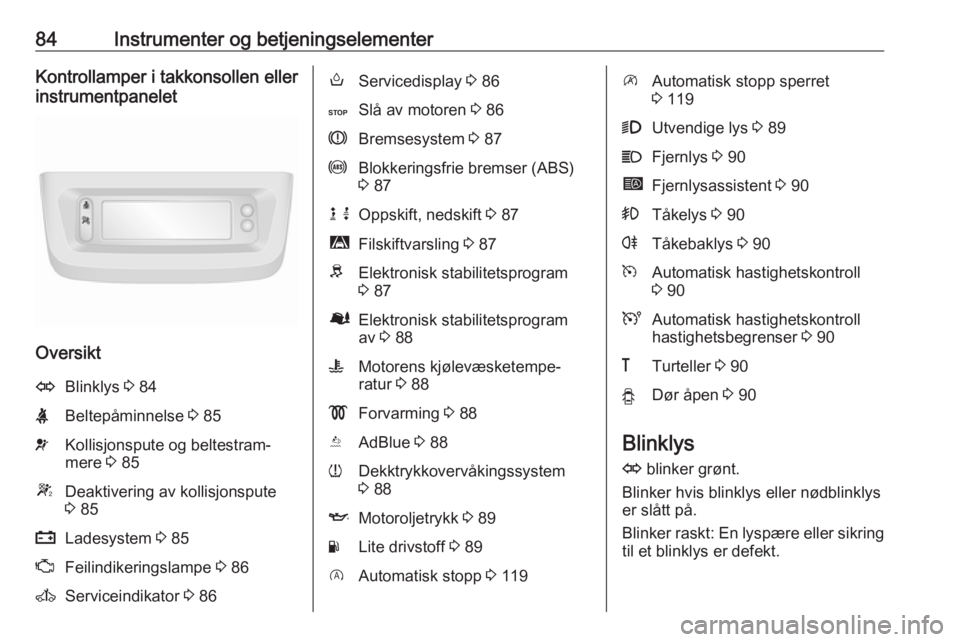

84Instrumenter og betjeningselementerKontrollamper i takkonsollen eller
instrumentpanelet
Oversikt
OBlinklys 3 84XBeltepåminnelse 3 85vKollisjonspute og beltestram‐
mere 3 85WDeaktivering av kollisjonspute
3 85pLadesystem 3 85ZFeilindikeringslampe 3 86AServiceindikator 3 86oServicedisplay 3 86CSlå av motoren 3 86RBremsesystem 3 87uBlokkeringsfrie bremser (ABS)
3 87k jOppskift, nedskift 3 87ìFilskiftvarsling 3 87RElektronisk stabilitetsprogram
3 87ØElektronisk stabilitetsprogram
av 3 88WMotorens kjølevæsketempe‐
ratur 3 88!Forvarming 3 88YAdBlue 3 88wDekktrykkovervåkingssystem
3 88IMotoroljetrykk 3 89YLite drivstoff 3 89DAutomatisk stopp 3 119\Automatisk stopp sperret
3 1199Utvendige lys 3 89CFjernlys 3 90íFjernlysassistent 3 90>Tåkelys 3 90rTåkebaklys 3 90mAutomatisk hastighetskontroll
3 90UAutomatisk hastighetskontroll
hastighetsbegrenser 3 90&Turteller 3 90yDør åpen 3 90
Blinklys
O blinker grønt.
Blinker hvis blinklys eller nødblinklys
er slått på.
Blinker raskt: En lyspære eller sikring
til et blinklys er defekt.

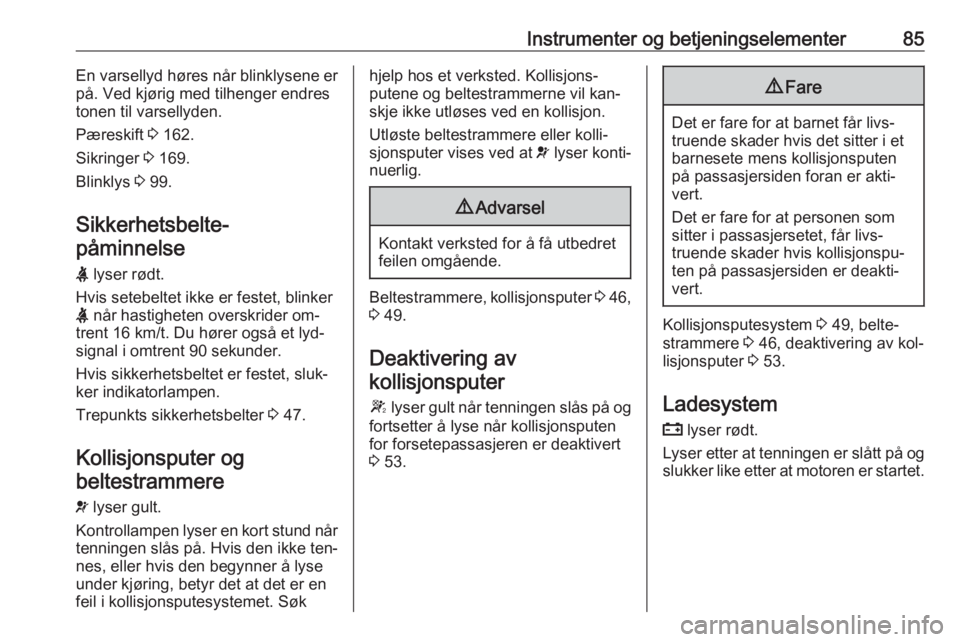

Instrumenter og betjeningselementer85En varsellyd høres når blinklysene er
på. Ved kjørig med tilhenger endres
tonen til varsellyden.
Pæreskift 3 162.
Sikringer 3 169.
Blinklys 3 99.
Sikkerhetsbelte- påminnelse
X lyser rødt.
Hvis setebeltet ikke er festet, blinker
X når hastigheten overskrider om‐
trent 16 km/t. Du hører også et lyd‐
signal i omtrent 90 sekunder.
Hvis sikkerhetsbeltet er festet, sluk‐
ker indikatorlampen.
Trepunkts sikkerhetsbelter 3 47.
Kollisjonsputer og beltestrammere
v lyser gult.
Kontrollampen lyser en kort stund når tenningen slås på. Hvis den ikke ten‐
nes, eller hvis den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søkhjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐
skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 46,
3 49.
Deaktivering av kollisjonsputer
W lyser gult når tenningen slås på og
fortsetter å lyse når kollisjonsputen
for forsetepassasjeren er deaktivert 3 53.
9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Kollisjonsputesystem 3 49, belte‐
strammere 3 46, deaktivering av kol‐
lisjonsputer 3 53.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

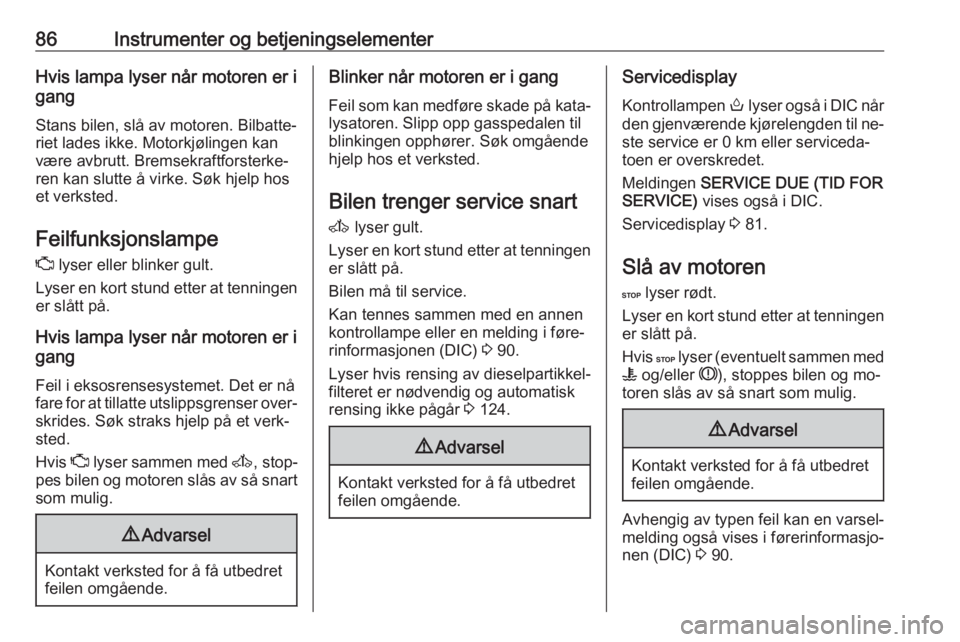

86Instrumenter og betjeningselementerHvis lampa lyser når motoren er igang
Stans bilen, slå av motoren. Bilbatte‐ riet lades ikke. Motorkjølingen kan være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe Z lyser eller blinker gult.
Lyser en kort stund etter at tenningen
er slått på.
Hvis lampa lyser når motoren er i
gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk straks hjelp på et verk‐
sted.
Hvis Z lyser sammen med A, stop‐
pes bilen og motoren slås av så snart
som mulig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk omgående
hjelp hos et verksted.
Bilen trenger service snart
A lyser gult.
Lyser en kort stund etter at tenningen
er slått på.
Bilen må til service.
Kan tennes sammen med en annen
kontrollampe eller en melding i føre‐
rinformasjonen (DIC) 3 90.
Lyser hvis rensing av dieselpartikkel‐ filteret er nødvendig og automatisk
rensing ikke pågår 3 124.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Servicedisplay
Kontrollampen o lyser også i DIC når
den gjenværende kjørelengden til ne‐
ste service er 0 km eller serviceda‐
toen er overskredet.
Meldingen SERVICE DUE (TID FOR
SERVICE) vises også i DIC.
Servicedisplay 3 81.
Slå av motoren
C lyser rødt.
Lyser en kort stund etter at tenningen
er slått på.
Hvis C lyser (eventuelt sammen med
W og/eller R), stoppes bilen og mo‐
toren slås av så snart som mulig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Avhengig av typen feil kan en varsel‐
melding også vises i førerinformasjo‐
nen (DIC) 3 90.

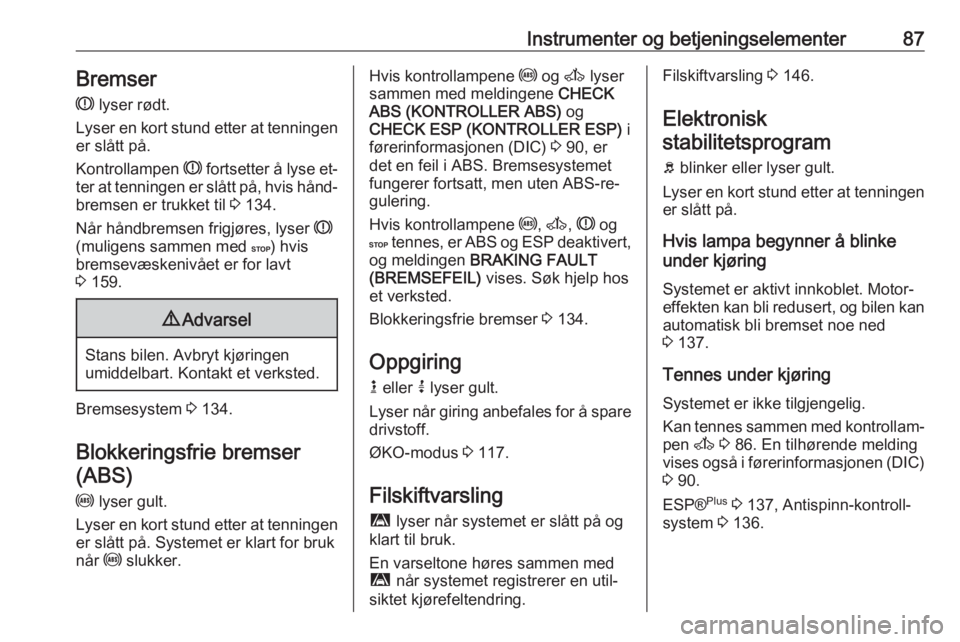

Instrumenter og betjeningselementer87BremserR lyser rødt.
Lyser en kort stund etter at tenningen
er slått på.
Kontrollampen R fortsetter å lyse et‐
ter at tenningen er slått på, hvis hånd‐
bremsen er trukket til 3 134.
Når håndbremsen frigjøres, lyser R
(muligens sammen med C) hvis
bremsevæskenivået er for lavt
3 159.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Bremsesystem 3 134.
Blokkeringsfrie bremser (ABS)
u lyser gult.
Lyser en kort stund etter at tenningen
er slått på. Systemet er klart for bruk
når u slukker.
Hvis kontrollampene u og A lyser
sammen med meldingene CHECK
ABS (KONTROLLER ABS) og
CHECK ESP (KONTROLLER ESP) i
førerinformasjonen (DIC) 3 90, er
det en feil i ABS. Bremsesystemet
fungerer fortsatt, men uten ABS-re‐
gulering.
Hvis kontrollampene u, A , R og
C tennes, er ABS og ESP deaktivert,
og meldingen BRAKING FAULT
(BREMSEFEIL) vises. Søk hjelp hos
et verksted.
Blokkeringsfrie bremser 3 134.
Oppgiring
k eller j lyser gult.
Lyser når giring anbefales for å spare
drivstoff.
ØKO-modus 3 117.
Filskiftvarsling
ì lyser når systemet er slått på og
klart til bruk.
En varseltone høres sammen med
ì når systemet registrerer en util‐
siktet kjørefeltendring.Filskiftvarsling 3 146.
Elektronisk
stabilitetsprogram
b blinker eller lyser gult.
Lyser en kort stund etter at tenningen
er slått på.
Hvis lampa begynner å blinke
under kjøring
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned
3 137.
Tennes under kjøring
Systemet er ikke tilgjengelig.
Kan tennes sammen med kontrollam‐ pen A 3 86. En tilhørende melding
vises også i førerinformasjonen (DIC)
3 90.
ESP® Plus
3 137, Antispinn-kontroll‐
system 3 136.

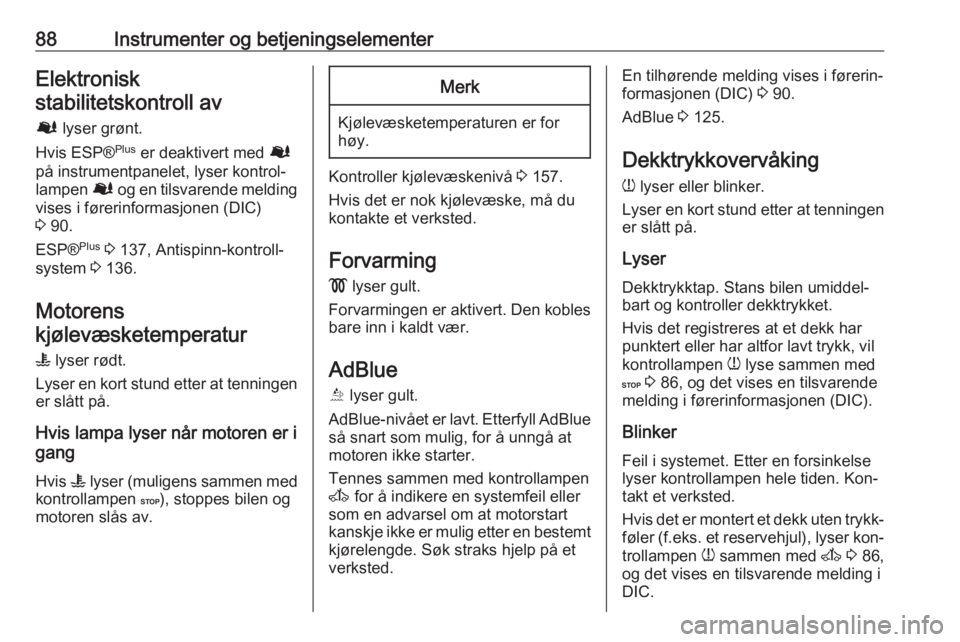

88Instrumenter og betjeningselementerElektronisk
stabilitetskontroll av
Ø lyser grønt.
Hvis ESP® Plus
er deaktivert med Ø
på instrumentpanelet, lyser kontrol‐
lampen Ø og en tilsvarende melding
vises i førerinformasjonen (DIC)
3 90.
ESP® Plus
3 137, Antispinn-kontroll‐
system 3 136.
Motorens
kjølevæsketemperatur
W lyser rødt.
Lyser en kort stund etter at tenningen
er slått på.
Hvis lampa lyser når motoren er i
gang
Hvis W lyser (muligens sammen med
kontrollampen C), stoppes bilen og
motoren slås av.Merk
Kjølevæsketemperaturen er for
høy.
Kontroller kjølevæskenivå 3 157.
Hvis det er nok kjølevæske, må du
kontakte et verksted.
Forvarming
! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
AdBlue Õ lyser gult.
AdBlue-nivået er lavt. Etterfyll AdBlue
så snart som mulig, for å unngå at
motoren ikke starter.
Tennes sammen med kontrollampen
A for å indikere en systemfeil eller
som en advarsel om at motorstart kanskje ikke er mulig etter en bestemt
kjørelengde. Søk straks hjelp på et
verksted.
En tilhørende melding vises i førerin‐
formasjonen (DIC) 3 90.
AdBlue 3 125.
Dekktrykkovervåking
w lyser eller blinker.
Lyser en kort stund etter at tenningen
er slått på.
Lyser Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Hvis det registreres at et dekk har
punktert eller har altfor lavt trykk, vil
kontrollampen w lyse sammen med
C 3 86, og det vises en tilsvarende
melding i førerinformasjonen (DIC).
Blinker
Feil i systemet. Etter en forsinkelse
lyser kontrollampen hele tiden. Kon‐
takt et verksted.
Hvis det er montert et dekk uten trykk‐ føler (f.eks. et reservehjul), lyser kon‐
trollampen w sammen med A 3 86,
og det vises en tilsvarende melding i
DIC.
