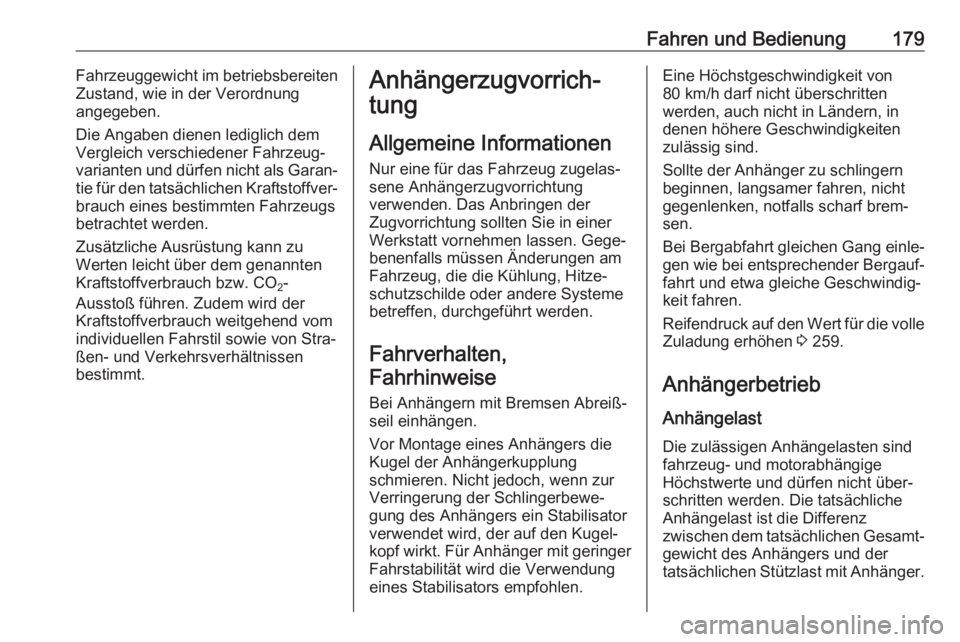

Fahren und Bedienung179Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung
angegeben.
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐ tie für den tatsächlichen Kraftstoffver‐ brauch eines bestimmten Fahrzeugs
betrachtet werden.
Zusätzliche Ausrüstung kann zu
Werten leicht über dem genannten
Kraftstoffverbrauch bzw. CO 2-
Ausstoß führen. Zudem wird der
Kraftstoffverbrauch weitgehend vom
individuellen Fahrstil sowie von Stra‐
ßen- und Verkehrsverhältnissen
bestimmt.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Das Anbringen der
Zugvorrichtung sollten Sie in einer
Werkstatt vornehmen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden.
Fahrverhalten,
Fahrhinweise
Bei Anhängern mit Bremsen Abreiß‐
seil einhängen.
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt. Für Anhänger mit geringer
Fahrstabilität wird die Verwendung
eines Stabilisators empfohlen.Eine Höchstgeschwindigkeit von
80 km/h darf nicht überschritten
werden, auch nicht in Ländern, in
denen höhere Geschwindigkeiten
zulässig sind.
Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 259.
Anhängerbetrieb
Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.

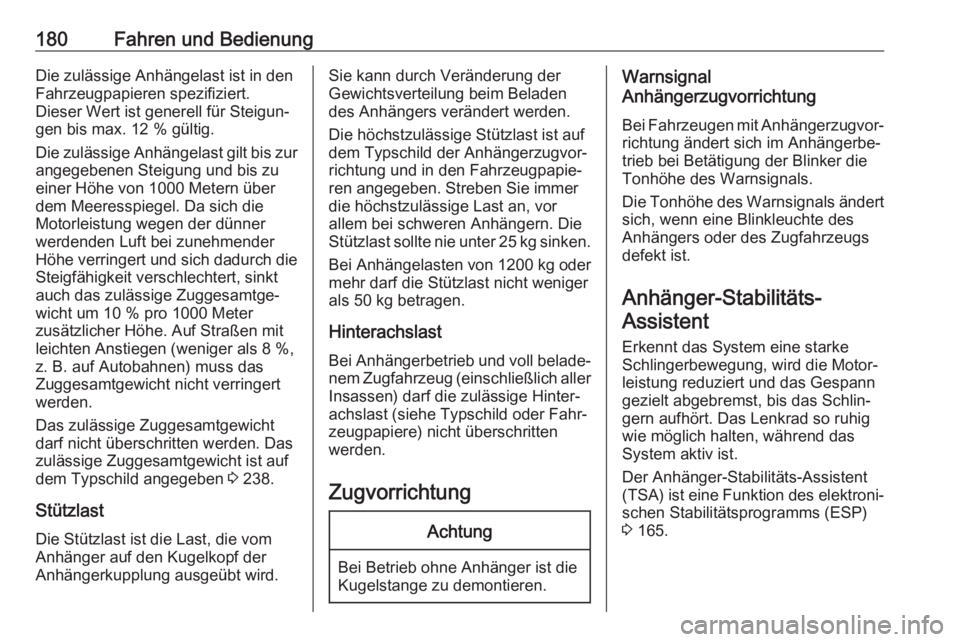

180Fahren und BedienungDie zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert ist generell für Steigun‐
gen bis max. 12 % gültig.
Die zulässige Anhängelast gilt bis zur angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die
Motorleistung wegen der dünner
werdenden Luft bei zunehmender
Höhe verringert und sich dadurch die
Steigfähigkeit verschlechtert, sinkt
auch das zulässige Zuggesamtge‐
wicht um 10 % pro 1000 Meter
zusätzlicher Höhe. Auf Straßen mit
leichten Anstiegen (weniger als 8 %,
z. B. auf Autobahnen) muss das
Zuggesamtgewicht nicht verringert
werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 238.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast ist auf
dem Typschild der Anhängerzugvor‐
richtung und in den Fahrzeugpapie‐
ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Bei Anhängelasten von 1200 kg oder
mehr darf die Stützlast nicht weniger
als 50 kg betragen.
Hinterachslast Bei Anhängerbetrieb und voll belade‐
nem Zugfahrzeug (einschließlich aller
Insassen) darf die zulässige Hinter‐
achslast (siehe Typschild oder Fahr‐ zeugpapiere) nicht überschritten
werden.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Warnsignal
Anhängerzugvorrichtung
Bei Fahrzeugen mit Anhängerzugvor‐
richtung ändert sich im Anhängerbe‐
trieb bei Betätigung der Blinker die
Tonhöhe des Warnsignals.
Die Tonhöhe des Warnsignals ändert
sich, wenn eine Blinkleuchte des
Anhängers oder des Zugfahrzeugs
defekt ist.
Anhänger-Stabilitäts- Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion des elektroni‐
schen Stabilitätsprogramms (ESP)
3 165.

Fahren und Bedienung181Zusatzfunktionen
Nebenantrieb
Aktivierung
Den Nebenantrieb aktivieren, wenn
das Fahrzeug stationär ist und der
Motor im Leerlauf läuft:
● Den Schalthebel in Neutralstel‐ lung stellen (Fahrzeuge mit auto‐matisiertem Schaltgetriebe:
Wählhebel in Stellung N).
● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
leuchtet nach ca.
zwei Sekunden auf.
● Kupplungspedal loslassen.
Die Leerlaufdrehzahl des Motors wird
auf 1200 U/min erhöht.Achtung
Während des Betriebs des Neben‐ antriebs nie den Wählhebel aus
der Neutralstellung (Fahrzeuge
mit automatisiertem Schaltge‐
triebe: Wählhebel in Stellung N)
schalten, um eine Beschädigung
des Getriebes zu vermeiden.
Wenn der Gang gewechselt
werden muss, d. h. um die Fahr‐ geschwindigkeit anzupassen,
muss der Nebenantrieb immer
zuerst deaktiviert werden.
Deaktivierung
Den Nebenantrieb deaktivieren: ● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
erlischt nach ca. zwei Sekunden.
● Kupplungspedal loslassen.
Störung Wenn die LED im Schalter beimVersuch, den Nebenantrieb zu akti‐
vieren und/oder das System nicht
funktioniert, nicht aufleuchtet:
Das Kupplungspedal schrittweise
loslassen.
- oder - ● Den Schalthebel in Neutralstel‐ lung stellen (Fahrzeuge mit auto‐
matisiertem Schaltgetriebe:
Wählhebel in Stellung N).
● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
leuchtet nach ca.
zwei Sekunden auf.
● Kupplungspedal loslassen.

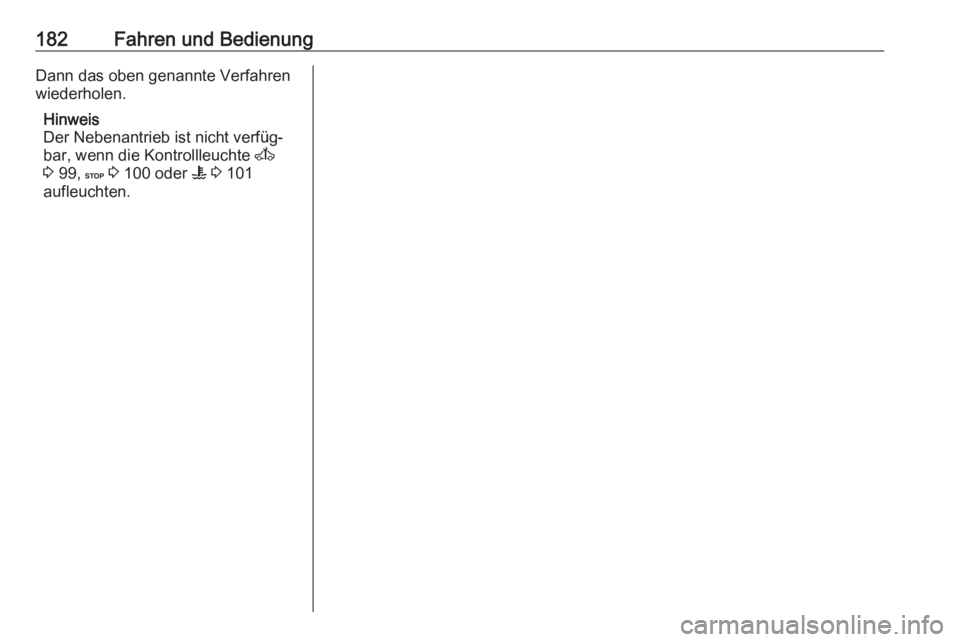

182Fahren und BedienungDann das oben genannte Verfahrenwiederholen.
Hinweis
Der Nebenantrieb ist nicht verfüg‐
bar, wenn die Kontrollleuchte A
3 99, C 3 100 oder W 3 101
aufleuchten.

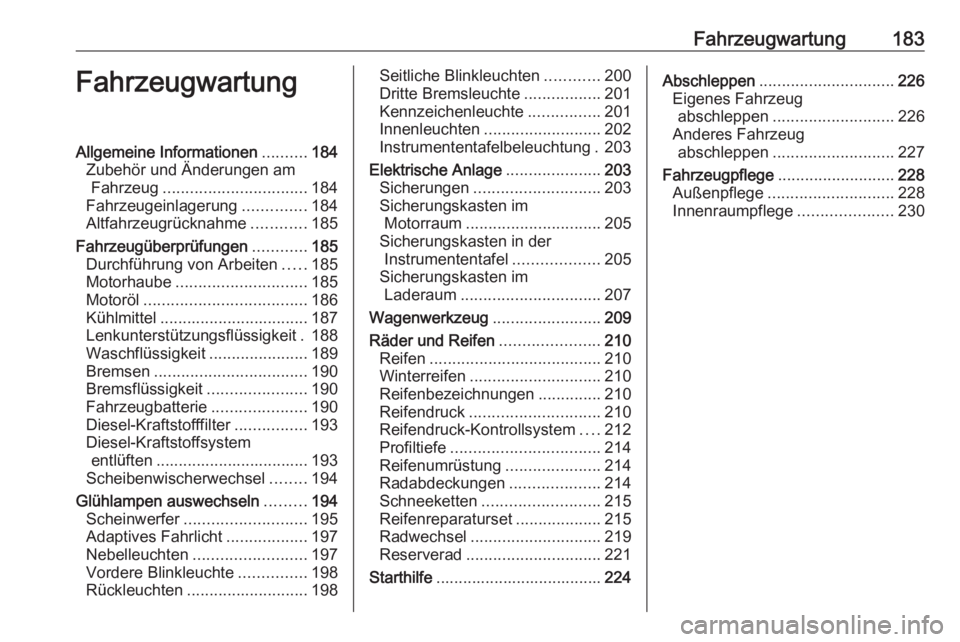

Fahrzeugwartung183FahrzeugwartungAllgemeine Informationen..........184
Zubehör und Änderungen am Fahrzeug ................................ 184
Fahrzeugeinlagerung ..............184
Altfahrzeugrücknahme ............185
Fahrzeugüberprüfungen ............185
Durchführung von Arbeiten .....185
Motorhaube ............................. 185
Motoröl .................................... 186
Kühlmittel ................................. 187
Lenkunterstützungsflüssigkeit . 188
Waschflüssigkeit ......................189
Bremsen .................................. 190
Bremsflüssigkeit ......................190
Fahrzeugbatterie .....................190
Diesel-Kraftstofffilter ................193
Diesel-Kraftstoffsystem entlüften .................................. 193
Scheibenwischerwechsel ........194
Glühlampen auswechseln .........194
Scheinwerfer ........................... 195
Adaptives Fahrlicht ..................197
Nebelleuchten ......................... 197
Vordere Blinkleuchte ...............198
Rückleuchten ........................... 198Seitliche Blinkleuchten ............200
Dritte Bremsleuchte .................201
Kennzeichenleuchte ................201
Innenleuchten .......................... 202
Instrumententafelbeleuchtung . 203
Elektrische Anlage .....................203
Sicherungen ............................ 203
Sicherungskasten im Motorraum .............................. 205
Sicherungskasten in der Instrumententafel ...................205
Sicherungskasten im Laderaum ............................... 207
Wagenwerkzeug ........................209
Räder und Reifen ......................210
Reifen ...................................... 210
Winterreifen ............................. 210
Reifenbezeichnungen ..............210
Reifendruck ............................. 210
Reifendruck-Kontrollsystem ....212
Profiltiefe ................................. 214
Reifenumrüstung .....................214
Radabdeckungen ....................214
Schneeketten .......................... 215
Reifenreparaturset ...................215
Radwechsel ............................. 219
Reserverad .............................. 221
Starthilfe ..................................... 224Abschleppen.............................. 226
Eigenes Fahrzeug abschleppen ........................... 226
Anderes Fahrzeug abschleppen ........................... 227
Fahrzeugpflege .......................... 228
Außenpflege ............................ 228
Innenraumpflege .....................230

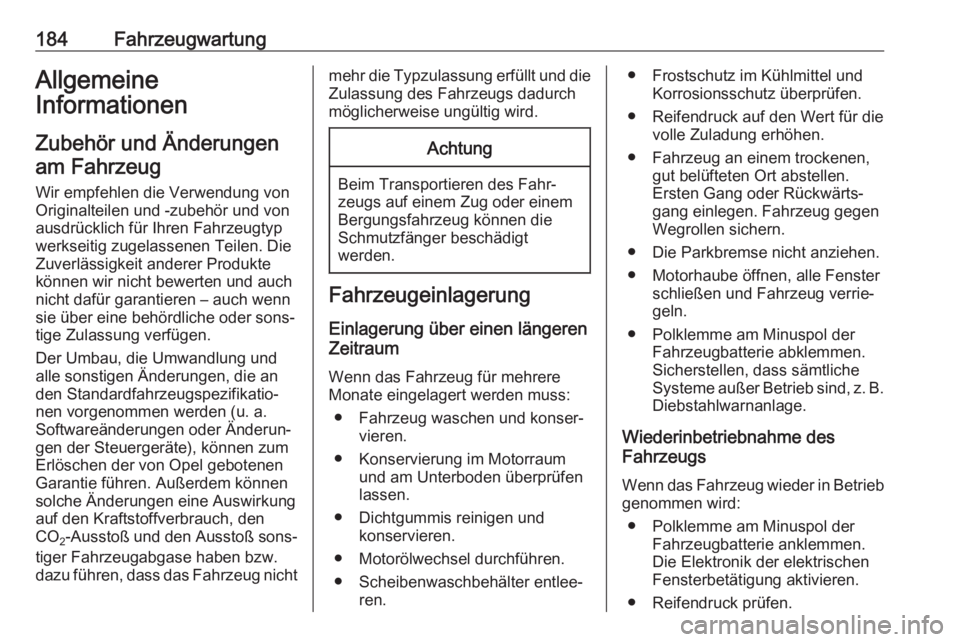

184FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen eine Auswirkung
auf den Kraftstoffverbrauch, den CO 2-Ausstoß und den Ausstoß sons‐
tiger Fahrzeugabgase haben bzw.
dazu führen, dass das Fahrzeug nichtmehr die Typzulassung erfüllt und die
Zulassung des Fahrzeugs dadurch
möglicherweise ungültig wird.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Dichtgummis reinigen und konservieren.
● Motorölwechsel durchführen.
● Scheibenwaschbehälter entlee‐ ren.
● Frostschutz im Kühlmittel und Korrosionsschutz überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Fahrzeug an einem trockenen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen. Fahrzeug gegen
Wegrollen sichern.
● Die Parkbremse nicht anziehen.
● Motorhaube öffnen, alle Fenster schließen und Fahrzeug verrie‐
geln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Die Elektronik der elektrischen
Fensterbetätigung aktivieren.
● Reifendruck prüfen.

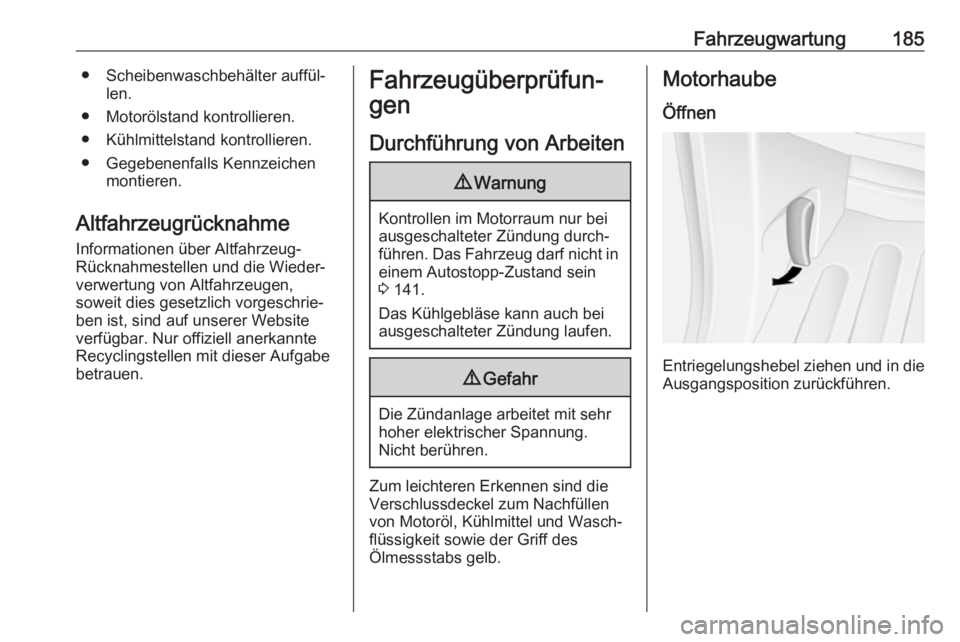

Fahrzeugwartung185● Scheibenwaschbehälter auffül‐len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen,
soweit dies gesetzlich vorgeschrie‐
ben ist, sind auf unserer Website
verfügbar. Nur offiziell anerkannte
Recyclingstellen mit dieser Aufgabe
betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen. Das Fahrzeug darf nicht in
einem Autostopp-Zustand sein
3 141.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Zum leichteren Erkennen sind die
Verschlussdeckel zum Nachfüllen
von Motoröl, Kühlmittel und Wasch‐
flüssigkeit sowie der Griff des
Ölmessstabs gelb.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

186Fahrzeugwartung
An der Sicherheitsverriegelung etwaslinks von der Mitte ziehen und die
Motorhaube öffnen.
Stützstange nach oben aus dem
Halter ziehen und am Haken rechts an der Unterseite der Motorhaube
sichern.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Stopp-Start-Automatik 3 141.Achtung
Vor dem Öffnen der Motorhaube
sicherstellen, dass der Wind‐
schutzscheibenwischer ausge‐
schaltet ist 3 87.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
9 Warnung
Nach jeder Frontalkollision, selbst
von geringer Intensität, immer die
Verriegelung der Motorhaube in
einer Werkstatt überprüfen
lassen.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern.
Sicherstellen, dass Öl der richtigen Spezifikation verwendet wird.
Empfohlene Flüssigkeiten und
Betriebsstoffe 3 234.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.

Fahrzeugwartung187Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
zehn Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Achtung
Den Motorölstand nicht unter den
Mindeststand absinken lassen!
Wir empfehlen, möglichst diejenige
Motorölmarke verwenden, die beim
vorangegangenen Ölwechsel einge‐ füllt wurde.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Wir empfehlen einen Trichter zu
verwenden, um ein Auslaufen beim
Nachfüllen von Motoröl zu verhin‐
dern. Sicherstellen, dass der Trichter
sicher auf dem Einfüllstutzen positio‐
niert ist.
Eine Stabilisierung des Motorölver‐
brauchs erfolgt erst nach Fahren des
Fahrzeugs über mehrere tausend
Kilometer. Nur dann kann das
tatsächliche Ausmaß an Motorölver‐
brauch festgestellt werden.
Liegt der Verbrauch nach dieser
Einfahrzeit bei über 0,6 Litern auf
1000 km, wenden Sie sich an eine
Werkstatt.
Füllmengen 3 258, Motorölstands‐
anzeige 3 94.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Gefrierschutz
bis ca. -28 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.

188FahrzeugwartungKühlmittelstandAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem sollte der
Kühlmittelstand knapp über der MINI-
Markierung liegen. Bei zu niedrigem
Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Mit Frostschutzmittel auffüllen. Ist
kein Frostschutzmittel verfügbar, mit
sauberem Leitungswasser oder
destilliertem Wasser auffüllen. Den
Verschlussdeckel gut festziehen.
Konzentration des Frostschutzmittels
überprüfen lassen und Ursache für
den Kühlmittelverlust in einer Werk‐
statt beheben lassen.
Wenn eine größere Menge Kühlmittel
benötigt wird, muss das Kühlsystem
entlüftet werden. Hilfe einer Werkstatt in Anspruch nehmen.
Lenkunterstützungsflüssig‐
keitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das
ordnungsgemäße Funktionieren
verhindern. Achten Sie darauf,
dass keine Verschmutzungen an
die Innenseite des Ölbehälterde‐
ckels oder in den Ölbehälter
gelangen.
Der Flüssigkeitsstand muss in der
Regel nicht überprüft werden. Wenn
beim Lenken ungewöhnliche Geräu‐
sche auftreten oder die Lenkunter‐
stützung eine unerwartete Reaktion aufweist, die Hilfe einer Werkstatt in
Anspruch nehmen.
Je nach Fahrzeug befindet sich der
Behälter des Servolenkungsöls im
Motorraum (Typ A) oder hinter einer
Verkleidung unter dem vorderen
Radkasten (Typ B).
