OPEL MOVANO_B 2017.5 Instruksjonsbok

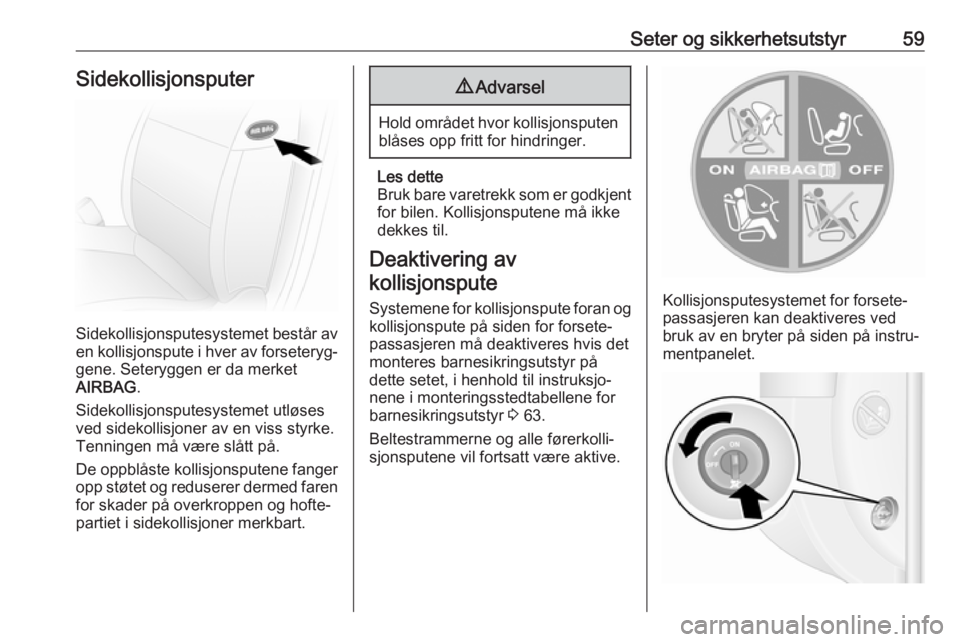

Seter og sikkerhetsutstyr59Sidekollisjonsputer
Sidekollisjonsputesystemet består av
en kollisjonspute i hver av forseteryg‐ gene. Seteryggen er da merket
AIRBAG .
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Les dette
Bruk bare varetrekk som er godkjent for bilen. Kollisjonsputene må ikke
dekkes til.
Deaktivering av kollisjonspute
Systemene for kollisjonspute foran ogkollisjonspute på siden for forsete‐
passasjeren må deaktiveres hvis det monteres barnesikringsutstyr på
dette setet, i henhold til instruksjo‐
nene i monteringsstedtabellene for
barnesikringsutstyr 3 63.
Beltestrammerne og alle førerkolli‐ sjonsputene vil fortsatt være aktive.
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres ved
bruk av en bryter på siden på instru‐
mentpanelet.

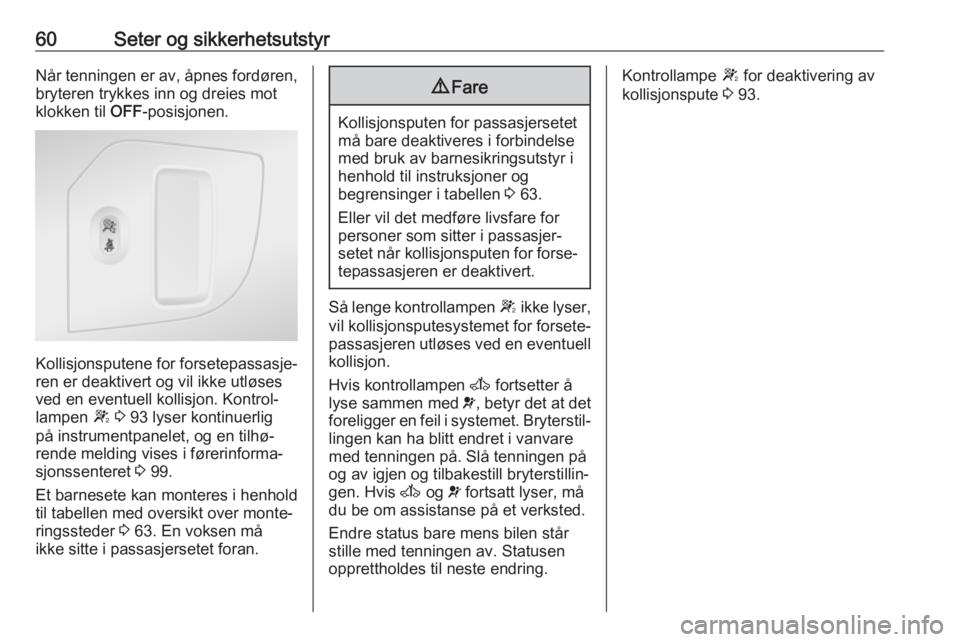

60Seter og sikkerhetsutstyrNår tenningen er av, åpnes fordøren,
bryteren trykkes inn og dreies mot
klokken til OFF-posisjonen.
Kollisjonsputene for forsetepassasje‐
ren er deaktivert og vil ikke utløses
ved en eventuell kollisjon. Kontrol‐ lampen W 3 93 lyser kontinuerlig
på instrumentpanelet, og en tilhø‐
rende melding vises i førerinforma‐
sjonssenteret 3 99.
Et barnesete kan monteres i henhold
til tabellen med oversikt over monte‐
ringssteder 3 63. En voksen må
ikke sitte i passasjersetet foran.
9 Fare
Kollisjonsputen for passasjersetet
må bare deaktiveres i forbindelse
med bruk av barnesikringsutstyr i
henhold til instruksjoner og
begrensinger i tabellen 3 63.
Eller vil det medføre livsfare for
personer som sitter i passasjer‐
setet når kollisjonsputen for forse‐ tepassasjeren er deaktivert.
Så lenge kontrollampen W ikke lyser,
vil kollisjonsputesystemet for forsete‐ passasjeren utløses ved en eventuell
kollisjon.
Hvis kontrollampen A fortsetter å
lyse sammen med v, betyr det at det
foreligger en feil i systemet. Bryterstil‐ lingen kan ha blitt endret i vanvare
med tenningen på. Slå tenningen på
og av igjen og tilbakestill bryterstillin‐
gen. Hvis A og v fortsatt lyser, må
du be om assistanse på et verksted.
Endre status bare mens bilen står
stille med tenningen av. Statusen
opprettholdes til neste endring.
Kontrollampe W for deaktivering av
kollisjonspute 3 93.

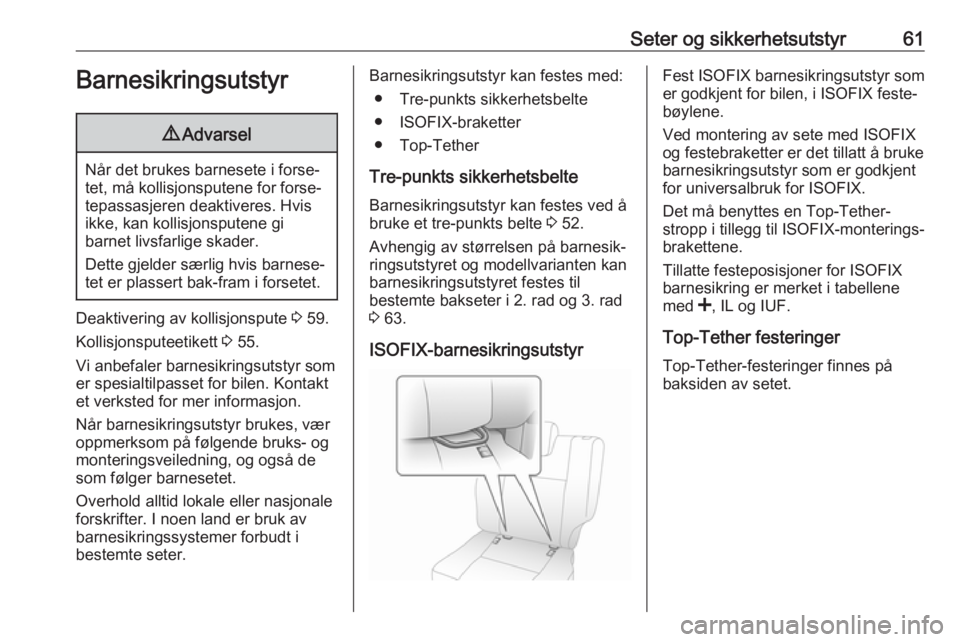

Seter og sikkerhetsutstyr61Barnesikringsutstyr9Advarsel
Når det brukes barnesete i forse‐
tet, må kollisjonsputene for forse‐
tepassasjeren deaktiveres. Hvis ikke, kan kollisjonsputene gi
barnet livsfarlige skader.
Dette gjelder særlig hvis barnese‐
tet er plassert bak-fram i forsetet.
Deaktivering av kollisjonspute 3 59.
Kollisjonsputeetikett 3 55.
Vi anbefaler barnesikringsutstyr som er spesialtilpasset for bilen. Kontakt
et verksted for mer informasjon.
Når barnesikringsutstyr brukes, vær
oppmerksom på følgende bruks- og
monteringsveiledning, og også de
som følger barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av
barnesikringssystemer forbudt i
bestemte seter.
Barnesikringsutstyr kan festes med:
● Tre-punkts sikkerhetsbelte
● ISOFIX-braketter
● Top-Tether
Tre-punkts sikkerhetsbelte
Barnesikringsutstyr kan festes ved å
bruke et tre-punkts belte 3 52.
Avhengig av størrelsen på barnesik‐
ringsutstyret og modellvarianten kan
barnesikringsutstyret festes til
bestemte bakseter i 2. rad og 3. rad
3 63.
ISOFIX-barnesikringsutstyrFest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Det må benyttes en Top-Tether-
stropp i tillegg til ISOFIX-monterings‐
brakettene.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.

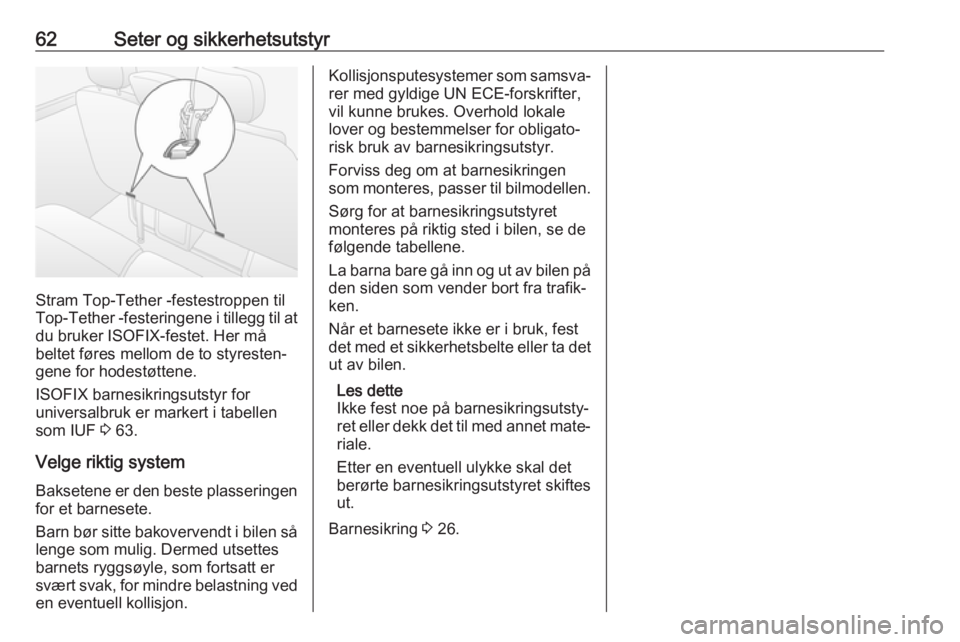

Top-Tether festeringer Top-Tether-festeringer finnes på
baksiden av setet.

62Seter og sikkerhetsutstyr
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må
beltet føres mellom de to styresten‐
gene for hodestøttene.
ISOFIX barnesikringsutstyr for
universalbruk er markert i tabellen
som IUF 3 63.
Velge riktig system
Baksetene er den beste plasseringen for et barnesete.
Barn bør sitte bakovervendt i bilen så
lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,
vil kunne brukes. Overhold lokale
lover og bestemmelser for obligato‐ risk bruk av barnesikringsutstyr.
Forviss deg om at barnesikringen
som monteres, passer til bilmodellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barna bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når et barnesete ikke er i bruk, fest
det med et sikkerhetsbelte eller ta det ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet mate‐
riale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes ut.
Barnesikring 3 26.

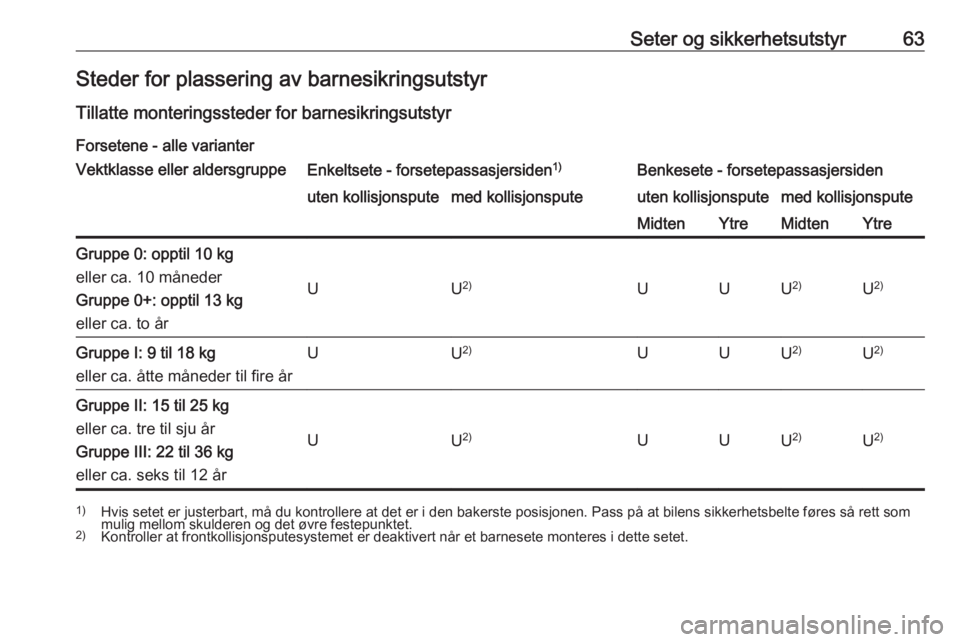

Seter og sikkerhetsutstyr63Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr Forsetene - alle varianterVektklasse eller aldersgruppeEnkeltsete - forsetepassasjersiden 1)Benkesete - forsetepassasjersidenuten kollisjonsputemed kollisjonsputeuten kollisjonsputemed kollisjonsputeMidtenYtreMidtenYtreGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. to år
UU 2)UUU 2)U2)
Gruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årUU 2)UUU2)U 2)Gruppe II: 15 til 25 kg
eller ca. tre til sju år
Gruppe III: 22 til 36 kg
eller ca. seks til 12 år
UU 2)UUU 2)U2)
1)
Hvis setet er justerbart, må du kontrollere at det er i den bakerste posisjonen. Pass på at bilens sikkerhetsbelte føres så rett som
mulig mellom skulderen og det øvre festepunktet.
2) Kontroller at frontkollisjonsputesystemet er deaktivert når et barnesete monteres i dette setet.

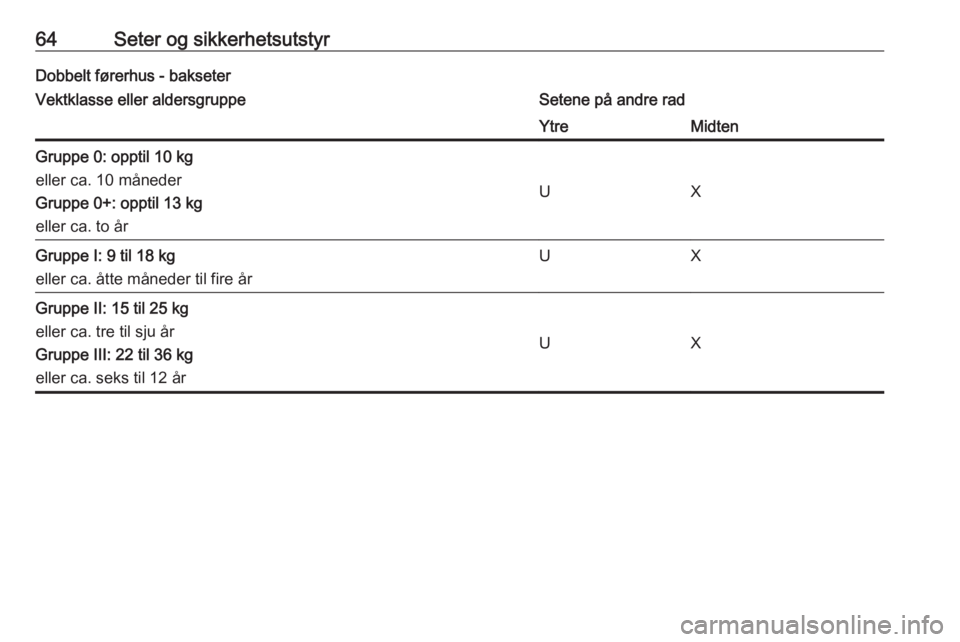

64Seter og sikkerhetsutstyrDobbelt førerhus - bakseterVektklasse eller aldersgruppeSetene på andre radYtreMidtenGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. to år
UX
Gruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årUXGruppe II: 15 til 25 kg
eller ca. tre til sju år
Gruppe III: 22 til 36 kg
eller ca. seks til 12 år
UX

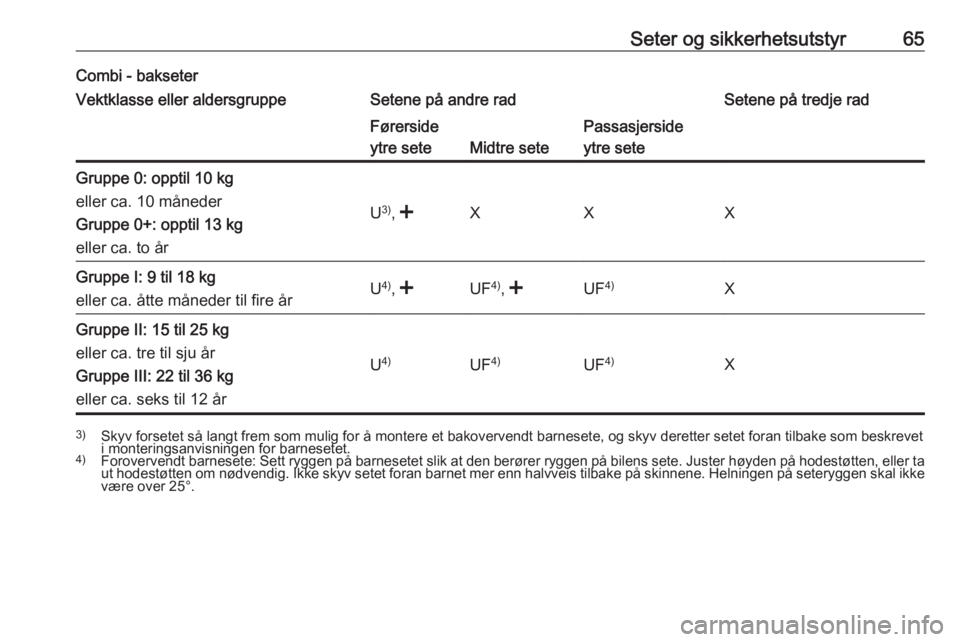

Seter og sikkerhetsutstyr65Combi - bakseterVektklasse eller aldersgruppeSetene på andre radSetene på tredje radFørerside
ytre sete
Midtre sete
Passasjerside
ytre seteGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. to år
U 3)
, Gruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årU 4)
, , eller ca. tre til sju år
Gruppe III: 22 til 36 kg
eller ca. seks til 12 år
U 4)UF 4)UF4)X
3)
Skyv forsetet så langt frem som mulig for å montere et bakovervendt barnesete, og skyv deretter setet foran tilbake som beskrevet
i monteringsanvisningen for barnesetet.
4) Forovervendt barnesete: Sett ryggen på barnesetet slik at den berører ryggen på bilens sete. Juster høyden på hodestøtten, eller ta
ut hodestøtten om nødvendig. Ikke skyv setet foran barnet mer enn halvveis tilbake på skinnene. Helningen på seteryggen skal ikkevære over 25°.

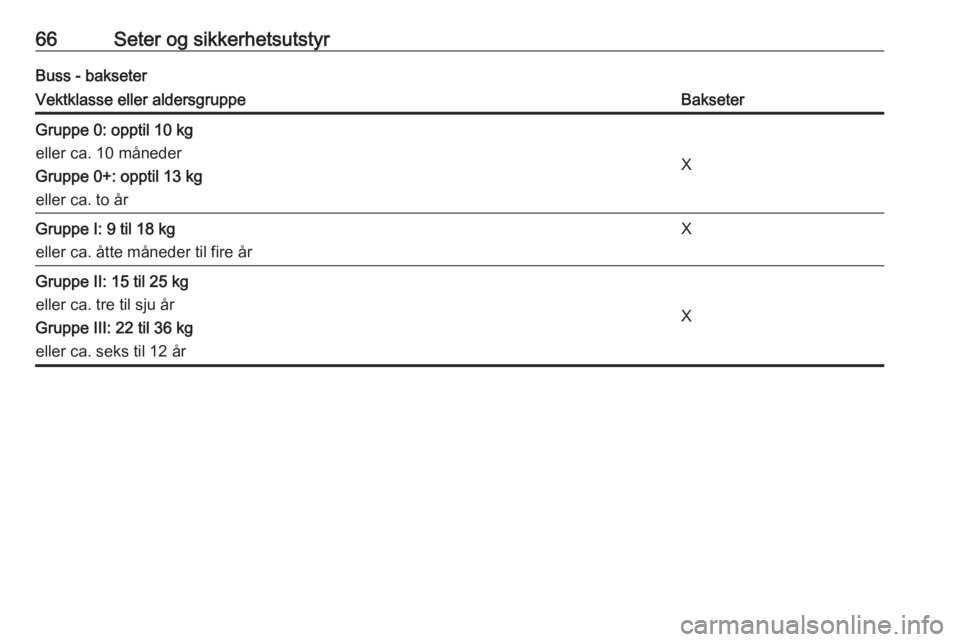

66Seter og sikkerhetsutstyrBuss - bakseterVektklasse eller aldersgruppeBakseterGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. to år
X
Gruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årXGruppe II: 15 til 25 kg
eller ca. tre til sju år
Gruppe III: 22 til 36 kg
eller ca. seks til 12 år
X

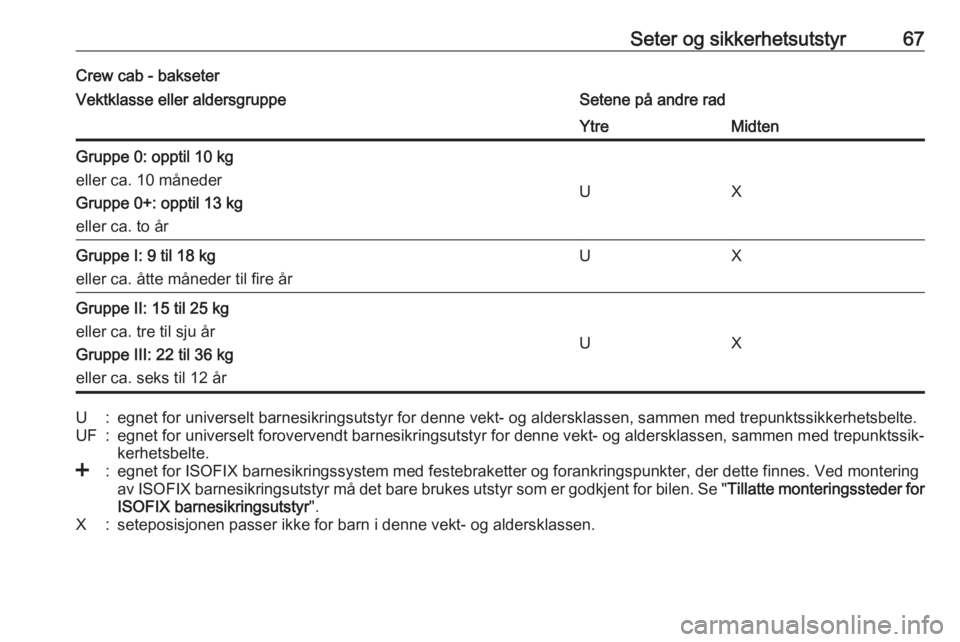

Seter og sikkerhetsutstyr67Crew cab - bakseterVektklasse eller aldersgruppeSetene på andre radYtreMidtenGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. to år
UX
Gruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årUXGruppe II: 15 til 25 kg
eller ca. tre til sju år
Gruppe III: 22 til 36 kg
eller ca. seks til 12 år
UX
U:egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.UF:egnet for universelt forovervendt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssik‐ kerhetsbelte.<:egnet for ISOFIX barnesikringssystem med festebraketter og forankringspunkter, der dette finnes. Ved montering
av ISOFIX barnesikringsutstyr må det bare brukes utstyr som er godkjent for bilen. Se " Tillatte monteringssteder for
ISOFIX barnesikringsutstyr ".X:seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.

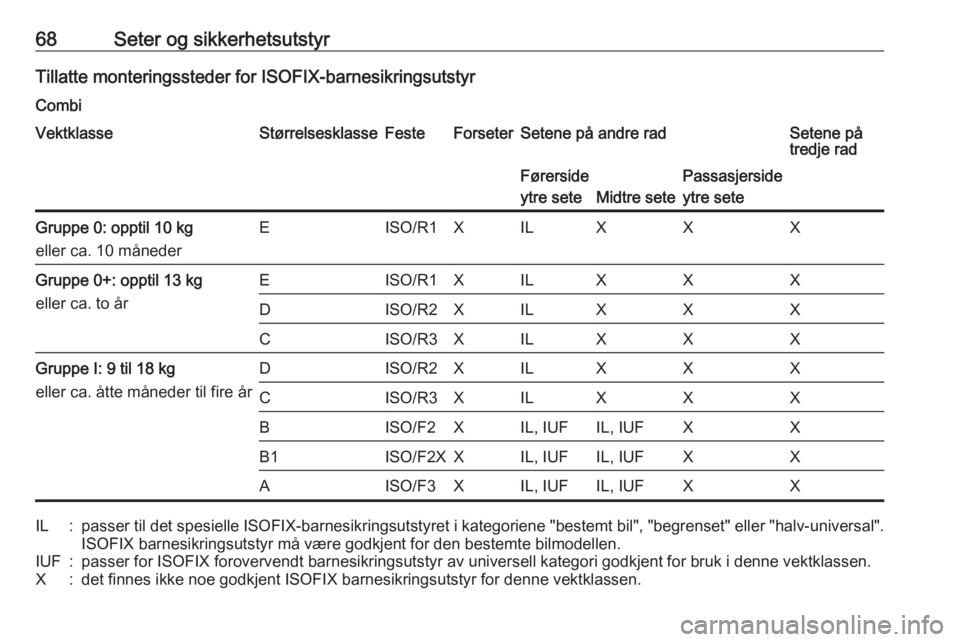

68Seter og sikkerhetsutstyrTillatte monteringssteder for ISOFIX-barnesikringsutstyr
CombiVektklasseStørrelsesklasseFesteForseterSetene på andre radSetene på
tredje radFørerside
ytre sete
Midtre sete
Passasjerside
ytre seteGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XILXXXGruppe 0+: opptil 13 kg
eller ca. to årEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppe I: 9 til 18 kg
eller ca. åtte måneder til fire årDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:passer til det spesielle ISOFIX -barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.
