Seter og sikkerhetsutstyr69ISOFIX størrelsesklasse og seteinnretningA - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

70Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................70
Oppbevaringsplasser i instrumentpanelet .....................70
Hanskerom ................................ 71
Koppholdere .............................. 71
Oppbevaringsplass foran ..........71
Konsoll over forsetene ...............72
Oppbevaringsskuff under setet .......................................... 72
Oppbevaringsrom over førerplassen ............................. 73
Bagasjerom .................................. 73
Festeringer ................................ 73
Bagasjeromsordner ...................74
Sikkerhetsnett ............................ 76
Bagasjeromsgrill ........................77
Varseltrekant ............................. 77
Førstehjelpsutstyr ......................77
Brannslukningsapparat ..............78
Takstativsystem ........................... 78
Takstativ .................................... 78
Informasjon om lasting .................79Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring
eller en ulykke.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er plassert i instrumentpanelet.
En telefonholder og/eller en mynthol‐
der med klemme for feste av billetter
finnes øverst på instrumentpanelet.
Skuffen i midten oppe på instrument‐
panelet har lokk.
Dokumentholder
Trekk dokumentholderen ut av instru‐ mentpanelet ved å trekke den neder‐
ste delen mot deg og svinge den ned.
Fell den inn igjen ved å løfte den
nederste delen opp helt til dokument‐ holderen står vannrett, og trykk denhelt inn.

Oppbevaring og transport71Hanskerom
Hanskerommet bør være lukket
under kjøring.
Hanskeromkjøler 3 127.
Koppholdere
Koppholdere finnes på hver ende av instrumentpanelet i midten nede på
instrumentpanelet.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 86.
I tillegg kan det være plassert kopp‐
holdere på baksiden av det midtre
forsetet. Felle ned ryggen til passa‐
sjersetet 3 71.
Avhengig av modellen kan kopphol‐
derne også være plassert i nedre,
fremre del av baksetene.
Oppbevaringsplass foran Avhengig av modellen kan det være
plassert kroker eller bagasjenett på
kupéens torpedovegg.
Lommene i fordørene inneholder
flaskeholdere.Nedslagbar passasjerseterygg i
midten foran
Trekk frigjøringsspaken for seteryg‐
gen i det midtre forsetet fremover i
bilen før seteryggen felles ned til hori‐ sontal posisjon.
Baksiden av seteryggen har oppbe‐
varingsrom, koppholdere og en dreie‐ hylle som kan brukes for skriving ellerfor dokumenter.
Skyv dreiehyllen tilbake til den opprin‐
nelige posisjonen før frigjøringsspa‐ ken for seteryggen trekkes og sete‐
ryggen løftes opp.

72Oppbevaring og transportKonsoll over forsetene
Totalvekten i disse oppbevaringsrom‐
mene må ikke overstige 5 kg.
Oppbevaringsskuff under
setet
Trekk seteputen forover ved bruk ab
de to løkkene på puten for å komme til oppbevaringsplassen under setet.
Bakre setebenk
Løft seteunderlaget foran og fjern for
å få tilgang til oppbevaringsrommet
under benkesetet.
Avhengig av modellen kan benkese‐
ter også inneholde oppbevaringsrom
i nedre, fremre del av setet og et
bagasjenett på utsiden av setet.

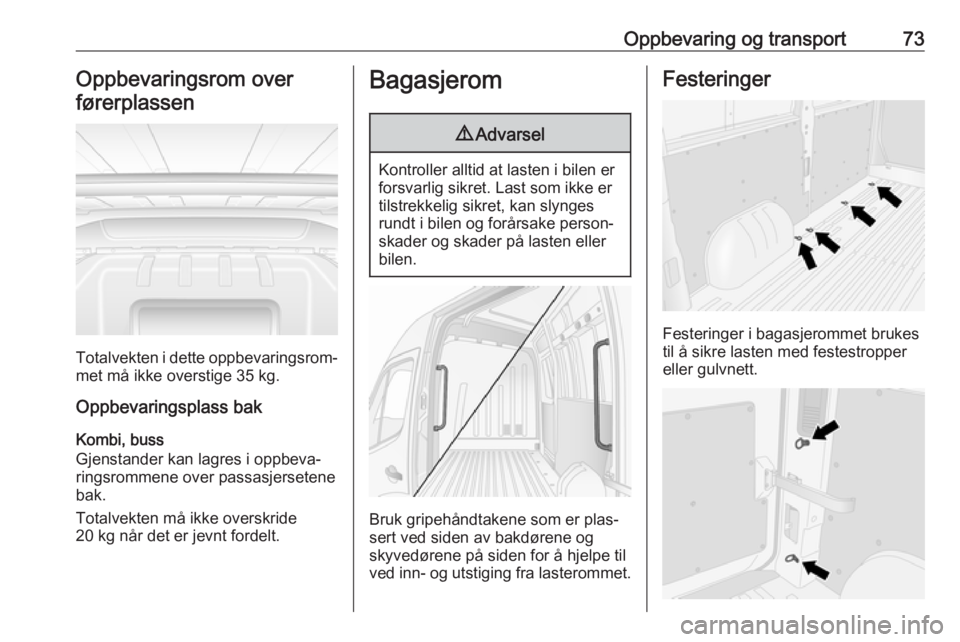

Oppbevaring og transport73Oppbevaringsrom overførerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Oppbevaringsplass bak
Kombi, buss
Gjenstander kan lagres i oppbeva‐
ringsrommene over passasjersetene
bak.
Totalvekten må ikke overskride
20 kg når det er jevnt fordelt.
Bagasjerom9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
Bruk gripehåndtakene som er plas‐
sert ved siden av bakdørene og
skyvedørene på siden for å hjelpe til
ved inn- og utstiging fra lasterommet.
Festeringer
Festeringer i bagasjerommet brukes
til å sikre lasten med festestropper
eller gulvnett.

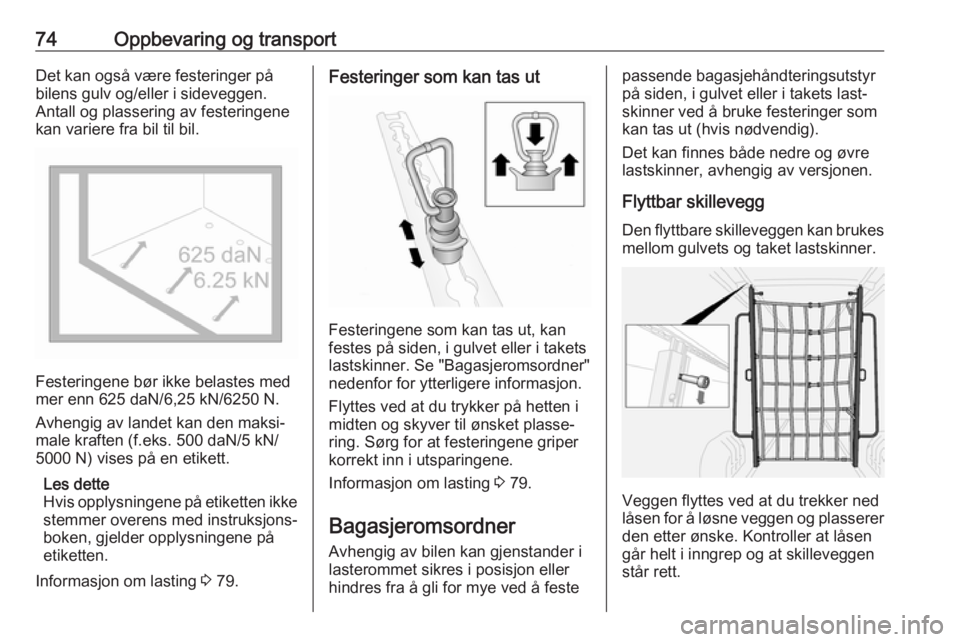

74Oppbevaring og transportDet kan også være festeringer på
bilens gulv og/eller i sideveggen.
Antall og plassering av festeringene
kan variere fra bil til bil.
Festeringene bør ikke belastes med
mer enn 625 daN/6,25 kN/6250 N.
Avhengig av landet kan den maksi‐
male kraften (f.eks. 500 daN/5 kN/
5000 N) vises på en etikett.
Les dette
Hvis opplysningene på etiketten ikke
stemmer overens med instruksjons‐
boken, gjelder opplysningene på
etiketten.
Informasjon om lasting 3 79.
Festeringer som kan tas ut
Festeringene som kan tas ut, kan
festes på siden, i gulvet eller i takets
lastskinner. Se "Bagasjeromsordner"
nedenfor for ytterligere informasjon.
Flyttes ved at du trykker på hetten i
midten og skyver til ønsket plasse‐
ring. Sørg for at festeringene griper
korrekt inn i utsparingene.
Informasjon om lasting 3 79.
Bagasjeromsordner
Avhengig av bilen kan gjenstander i
lasterommet sikres i posisjon eller
hindres fra å gli for mye ved å feste
passende bagasjehåndteringsutstyr
på siden, i gulvet eller i takets last‐
skinner ved å bruke festeringer som
kan tas ut (hvis nødvendig).
Det kan finnes både nedre og øvre
lastskinner, avhengig av versjonen.
Flyttbar skilleveggDen flyttbare skilleveggen kan brukes
mellom gulvets og taket lastskinner.
Veggen flyttes ved at du trekker ned
låsen for å løsne veggen og plasserer
den etter ønske. Kontroller at låsen
går helt i inngrep og at skilleveggen
står rett.

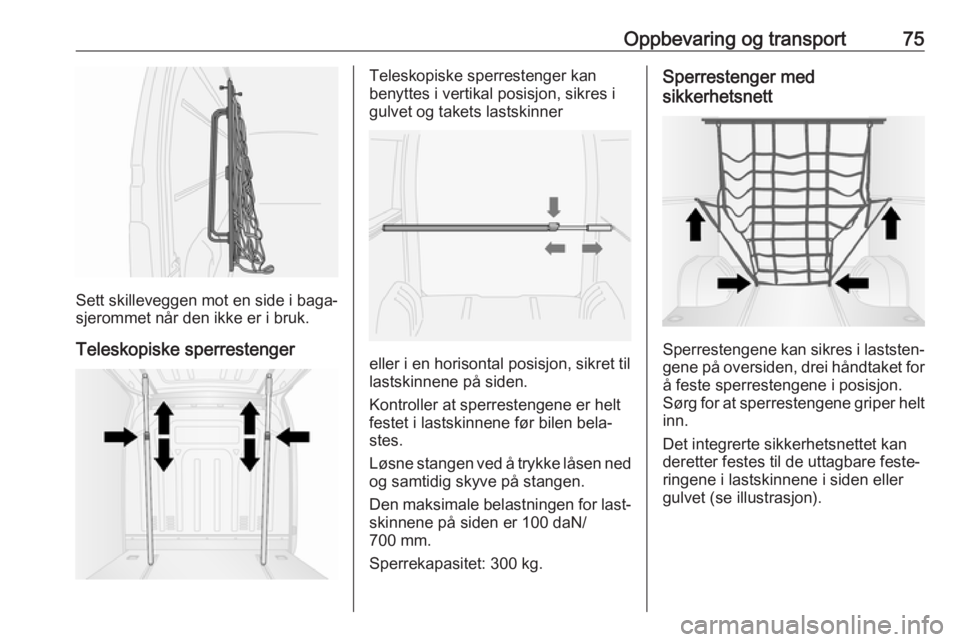

Oppbevaring og transport75
Sett skilleveggen mot en side i baga‐
sjerommet når den ikke er i bruk.
Teleskopiske sperrestenger
Teleskopiske sperrestenger kan
benyttes i vertikal posisjon, sikres i
gulvet og takets lastskinner
eller i en horisontal posisjon, sikret til
lastskinnene på siden.
Kontroller at sperrestengene er helt
festet i lastskinnene før bilen bela‐
stes.
Løsne stangen ved å trykke låsen ned
og samtidig skyve på stangen.
Den maksimale belastningen for last‐ skinnene på siden er 100 daN/
700 mm.
Sperrekapasitet: 300 kg.
Sperrestenger med
sikkerhetsnett
Sperrestengene kan sikres i laststen‐ gene på oversiden, drei håndtaket forå feste sperrestengene i posisjon.
Sørg for at sperrestengene griper helt
inn.
Det integrerte sikkerhetsnettet kan
deretter festes til de uttagbare feste‐ ringene i lastskinnene i siden eller
gulvet (se illustrasjon).

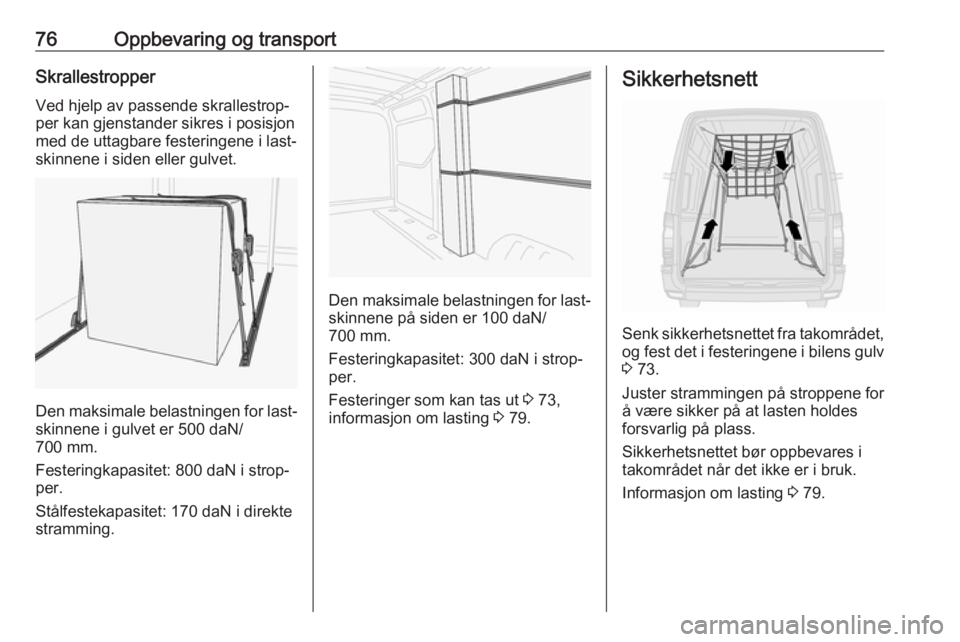

76Oppbevaring og transportSkrallestropperVed hjelp av passende skrallestrop‐
per kan gjenstander sikres i posisjon med de uttagbare festeringene i last‐
skinnene i siden eller gulvet.
Den maksimale belastningen for last‐
skinnene i gulvet er 500 daN/ 700 mm.
Festeringkapasitet: 800 daN i strop‐
per.
Stålfestekapasitet: 170 daN i direkte
stramming.
Den maksimale belastningen for last‐
skinnene på siden er 100 daN/
700 mm.
Festeringkapasitet: 300 daN i strop‐
per.
Festeringer som kan tas ut 3 73,
informasjon om lasting 3 79.
Sikkerhetsnett
Senk sikkerhetsnettet fra takområdet,
og fest det i festeringene i bilens gulv
3 73.
Juster strammingen på stroppene for
å være sikker på at lasten holdes
forsvarlig på plass.
Sikkerhetsnettet bør oppbevares i
takområdet når det ikke er i bruk.
Informasjon om lasting 3 79.

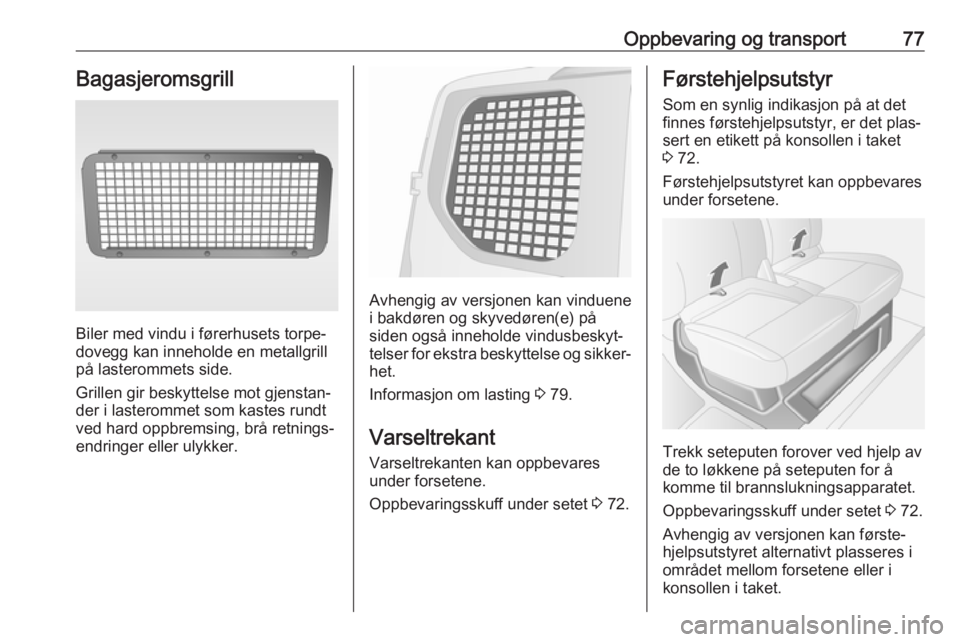

Oppbevaring og transport77Bagasjeromsgrill
Biler med vindu i førerhusets torpe‐
dovegg kan inneholde en metallgrill
på lasterommets side.
Grillen gir beskyttelse mot gjenstan‐
der i lasterommet som kastes rundt ved hard oppbremsing, brå retnings‐
endringer eller ulykker.
Avhengig av versjonen kan vinduene
i bakdøren og skyvedøren(e) på
siden også inneholde vindusbeskyt‐
telser for ekstra beskyttelse og sikker‐ het.
Informasjon om lasting 3 79.
Varseltrekant
Varseltrekanten kan oppbevares
under forsetene.
Oppbevaringsskuff under setet 3 72.
Førstehjelpsutstyr
Som en synlig indikasjon på at det
finnes førstehjelpsutstyr, er det plas‐
sert en etikett på konsollen i taket
3 72.
Førstehjelpsutstyret kan oppbevares under forsetene.
Trekk seteputen forover ved hjelp av
de to løkkene på seteputen for å
komme til brannslukningsapparatet.
Oppbevaringsskuff under setet 3 72.
Avhengig av versjonen kan første‐ hjelpsutstyret alternativt plasseres i
området mellom forsetene eller i
konsollen i taket.

78Oppbevaring og transportBrannslukningsapparat
Som en synlig indikasjon på at det
finnes et brannslukningsapparat, er
det plassert en etikett på konsollen i
taket 3 72.
Brannslukkeren kan oppbevares i rommet under forsetene. Trekk sete‐
puten forover ved hjelp av de to
løkkene på seteputen for å komme til
brannslukningsapparatet.
Oppbevaringsskuff under setet 3 72.
Avhengig av versjonen kan brann‐
slukningsapparatet alternativt plasse‐
res i området mellom forsetene.Et ekstra brannslukningsapparat kan
plasseres i fordørpanelet eller i baga‐
sjerommet.Takstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av
takstativ som er godkjent for din
bilmodell.
Følg monteringsanvisningen for
takstativet og ta det av når det ikke er
i bruk.
