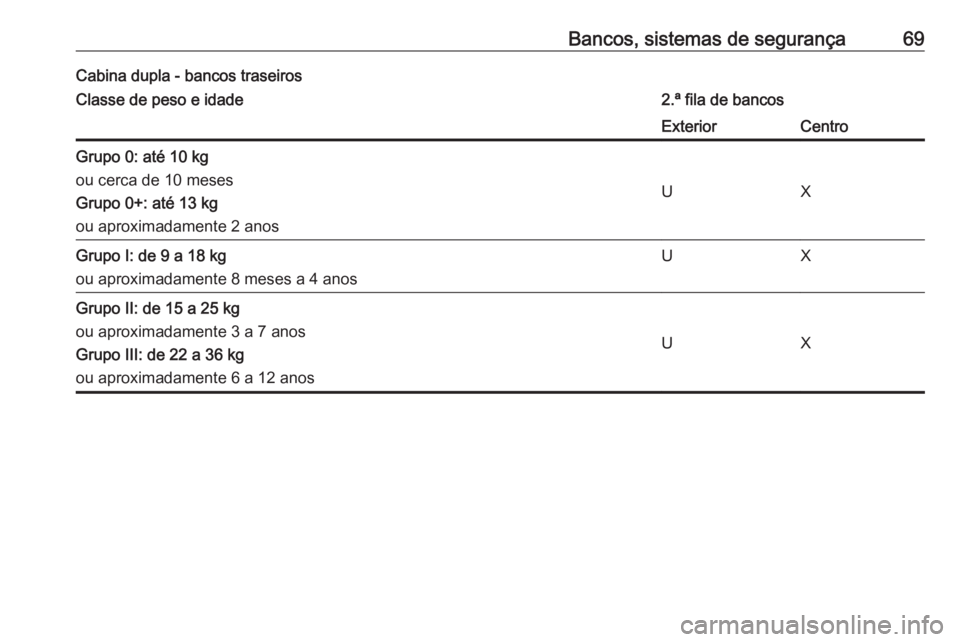

Bancos, sistemas de segurança69Cabina dupla - bancos traseirosClasse de peso e idade2.ª fila de bancosExteriorCentroGrupo 0: até 10 kg
ou cerca de 10 meses
Grupo 0+: até 13 kg
ou aproximadamente 2 anos
UX
Grupo I: de 9 a 18 kg
ou aproximadamente 8 meses a 4 anosUXGrupo II: de 15 a 25 kg
ou aproximadamente 3 a 7 anos
Grupo III: de 22 a 36 kg
ou aproximadamente 6 a 12 anos
UX

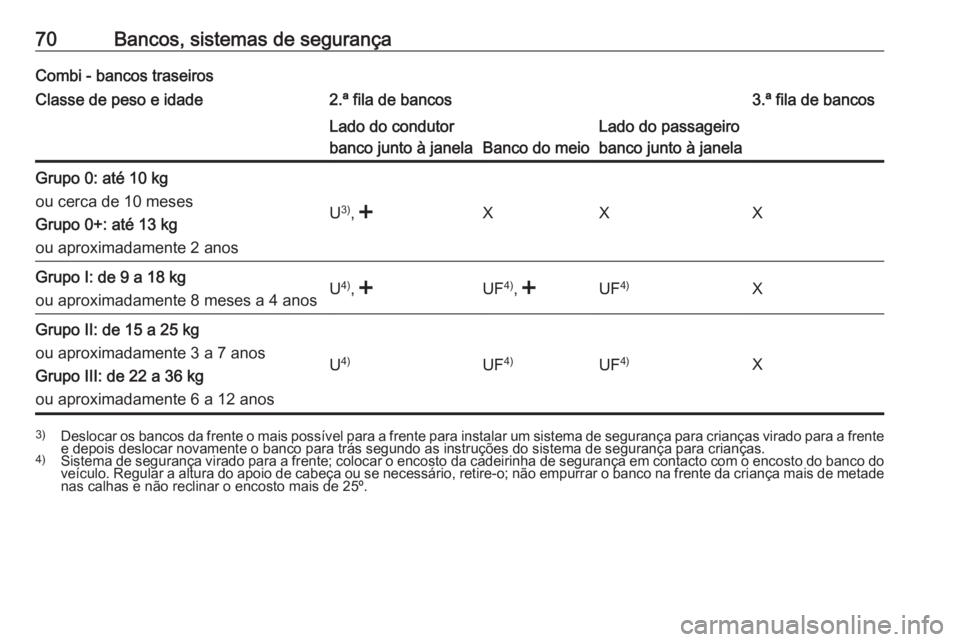

70Bancos, sistemas de segurançaCombi - bancos traseirosClasse de peso e idade2.ª fila de bancos3.ª fila de bancosLado do condutor
banco junto à janela
Banco do meio
Lado do passageiro
banco junto à janelaGrupo 0: até 10 kg
ou cerca de 10 meses
Grupo 0+: até 13 kg
ou aproximadamente 2 anos
U 3)
, Grupo I: de 9 a 18 kg
ou aproximadamente 8 meses a 4 anosU 4)
, , ou aproximadamente 3 a 7 anos
Grupo III: de 22 a 36 kg
ou aproximadamente 6 a 12 anos
U 4)UF 4)UF 4)X
3)
Deslocar os bancos da frente o mais possível para a frente para instalar um sistema de segurança para crianças virado para a frente
e depois deslocar novamente o banco para trás segundo as instruções do sistema de segurança para crianças.
4) Sistema de segurança virado para a frente; colocar o encosto da cadeirinha de segurança em contacto com o encosto do banco do
veículo. Regular a altura do apoio de cabeça ou se necessário, retire-o; não empurrar o banco na frente da criança mais de metade
nas calhas e não reclinar o encosto mais de 25º.

Bancos, sistemas de segurança71Autocarro - bancos traseirosClasse de peso e idadeBancos traseirosGrupo 0: até 10 kg
ou cerca de 10 meses
Grupo 0+: até 13 kg
ou aproximadamente 2 anos
X
Grupo I: de 9 a 18 kg
ou aproximadamente 8 meses a 4 anosXGrupo II: de 15 a 25 kg
ou aproximadamente 3 a 7 anos
Grupo III: de 22 a 36 kg
ou aproximadamente 6 a 12 anos
X

72Bancos, sistemas de segurançaCabina com extensão para passageiros - bancos traseirosClasse de peso e idade2.ª fila de bancosExteriorCentroGrupo 0: até 10 kg
ou cerca de 10 meses
Grupo 0+: até 13 kg
ou aproximadamente 2 anos
UX
Grupo I: de 9 a 18 kg
ou aproximadamente 8 meses a 4 anosUXGrupo II: de 15 a 25 kg
ou aproximadamente 3 a 7 anos Grupo III: de 22 a 36 kg
ou aproximadamente 6 a 12 anos
UX
U:adequado para sistemas de segurança de categoria universal para utilização neste grupo de peso e idade,
conjuntamente com o cinto de segurança de três pontos.UF:adequado para sistemas de segurança virados para a frente de categoria universal para utilização neste grupo de
peso e idade, conjuntamente com o cinto de segurança de três pontos.<:adequado para o sistema de retenção para crianças ISOFIX com suportes para instalação e pontos de ancoragem,
sempre que instalados. Ao montar um sistema de segurança para crianças ISOFIX, apenas poderão ser utilizados
os sistemas que tenham sido aprovados para o veículo. Consultar " Opções de montagem autorizadas de um
sistema de retenção para crianças ISOFIX ".X:posição do banco não adequada para crianças nesta classe de peso e idade.

Bancos, sistemas de segurança73Opções de montagem permitidas para um sistema de segurança ISOFIX para criançasCombiClasse por pesoClasse
por
alturaCaracte‐
rísticaBancos
dianteiros2.ª fila de bancos3.ª fila de
bancosLado do
condutor
banco junto
à janela
Banco
do meio
Lado do
passageiro
banco junto à
janelaGrupo 0: até 10 kg
ou cerca de 10 mesesEISO/R1XILXXXGrupo 0+: até 13 kg
ou aproximadamente 2 anosEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupo I: de 9 a 18 kg
ou aproximadamente 8 meses a
4 anosDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

74Bancos, sistemas de segurançaIL:indicado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou"semiuniversal". O sistema de segurança ISOFIX tem de estar aprovado para o tipo de veículo específico.IUF:adequado para sistemas de retenção para crianças ISOFIX virados para a frente, de categoria universal e
aprovados para utilização nesta classe de peso.X:nenhum sistema de retenção para crianças ISOFIX aprovado para esta classe de peso.
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe
de peso dos 9 aos 18 kg.B - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kg.B1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kg.C - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kg.D - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso até aos 18 kg.E - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até aos
13 kg.

Arrumação75ArrumaçãoCompartimentos de arrumação...75
Arrumação no painel de instrumentos ............................. 76
Porta-luvas ................................ 76
Suporte para bebidas ................76
Arrumação na parte dianteira do veículo ...................................... 77
Compartimento de arrumação no tecto ..................................... 77
Compartimento de arrumação por baixo do banco ...................78
Compartimento de arrumação
na parte de cima da cabina ......78
Bagageira .................................... 79
Olhais de fixação .......................79
Indicações para o carregamento do veículo ................................. 80
Rede de segurança ...................82
Grelha para bagageira ..............83
Triângulo de pré-sinalização ....83
Kit de primeiros socorros ...........83
Extintor ...................................... 84
Sistema de bagageira de tejadi‐
lho ................................................ 84
Bagageira de tejadilho ...............84Indicações de carregamento .......85Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Caso contrário, os ocupantes do
veículo podem ficar feridos devido à projecção de objectos na
eventualidade de uma travagem
de emergência, uma mudança
súbita de direcção ou um
acidente.

76ArrumaçãoArrumação no painel de
instrumentos
Compartimentos de arrumação,
bolsos e tabuleiros encontram-se no
painel de instrumentos.
Um suporte para telefone e/ou para
moedas e um clipe para notas
encontram-se na parte de cima do
painel de instrumentos.
O tabuleiro central na parte de cima
do painel de instrumentos tem uma
tampa.
Suporte para documentos
Retirar o suporte para documentos
do painel de instrumentos puxando a
base para si e depois rodá-la para
baixo.
Para o rebater, levantar a base até o
suporte para documentos estar na horizontal e depois empurrá-lo
totalmente para dentro.
Porta-luvas
O porta-luvas deve estar fechado
durante a condução.
Porta-luvas refrigerado 3 139.
Suporte para bebidas
Há suportes para bebidas nas duas
extremidades do painel de
instrumentos e no centro no painel de instrumentos inferior.
Os suportes para bebidas também
podem ser utilizados para a unidade
do cinzeiro portátil 3 93.

Arrumação77Além disso, poderá haver suportes
para bebidas na parte lateral
posterior do banco do passageiro
central dianteiro. Encosto rebatível
do banco do passageiro 3 77.
Consoante o modelo, também
poderá haver suportes para bebidas
na parte dianteira inferior dos bancos
traseiros.
Arrumação na parte dianteira do veículo
Consoante o modelo, poderá haver
cabides para casacos ou redes de
arrumação na antepara do
habitáculo.
As bolsas nas portas dianteiras têm
suportes para copos.Encosto rebatível do passageiro
central dianteiro
Puxar a alavanca de desengate do
encosto do banco do passageiro
central dianteiro na direção da
dianteira do veículo antes de rebater
o encosto do banco para a posição
horizontal.
A parte lateral posterior do encosto
do banco possui compartimentos de
arrumação, suportes para bebidas e
uma chapeleira giratória, que pode
ser utilizada para escrever ou
documentos.
Repor a chapeleira giratória na
posição original antes de puxar a
alavanca de desengate do encosto
do banco e levantar o encosto do
banco.
Compartimento de arrumação no tecto
O peso total nestes compartimentos
não deve exceder 5 kg.

78ArrumaçãoCompartimento de
arrumação por baixo do banco
Segurando as duas argolas no
assento do banco do condutor, puxar o assento para a frente para poder
aceder à arrumação por baixo do banco.
Banco corrido traseiro
Levantar a base do banco à frente e
remover para aceder ao
compartimento de arrumação por
baixo do banco corrido.
Consoante o modelo, os bancos
corridos também poderão conter
compartimentos de arrumação na
parte dianteira inferior e uma rede de
arrumação no lado exterior do banco.
Compartimento de
arrumação na parte de cima da cabina
O peso total deste compartimento
não deve exceder 35 kg.
Arrumação traseira
Combi, Autocarro
Os objetos podem ser arrumados nos
compartimentos de arrumação no
teto, por cima dos bancos dos
passageiros traseiros.
O peso total não deve exceder
20 kg distribuído por igual.
