OPEL MOVANO_B 2017.5 Manual de Instruções (in Portugues)

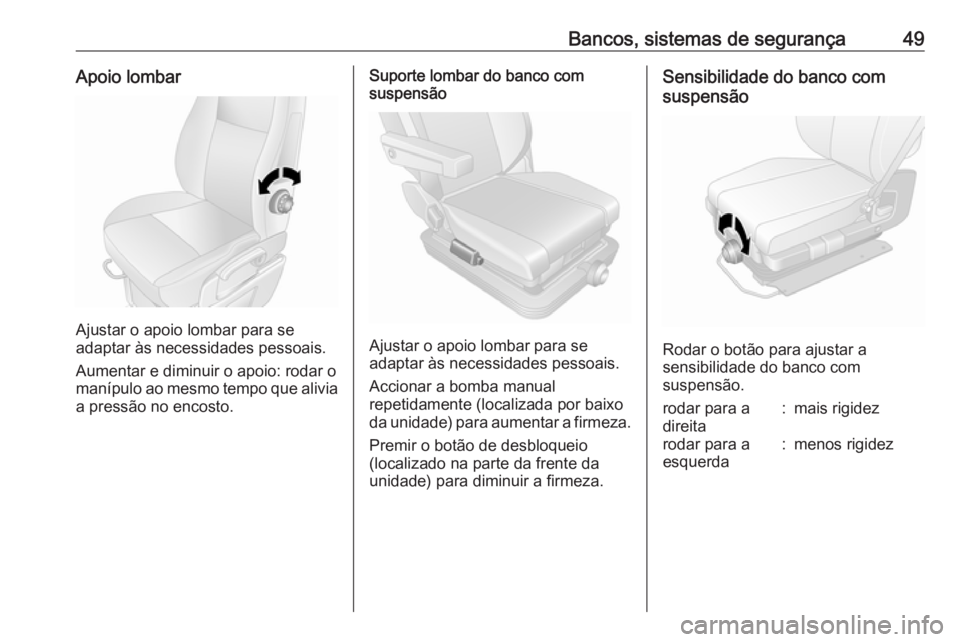

Bancos, sistemas de segurança49Apoio lombar
Ajustar o apoio lombar para se
adaptar às necessidades pessoais.
Aumentar e diminuir o apoio: rodar o
manípulo ao mesmo tempo que alivia
a pressão no encosto.
Suporte lombar do banco com
suspensão
Ajustar o apoio lombar para se
adaptar às necessidades pessoais.
Accionar a bomba manual
repetidamente (localizada por baixo
da unidade) para aumentar a firmeza.
Premir o botão de desbloqueio
(localizado na parte da frente da
unidade) para diminuir a firmeza.
Sensibilidade do banco com
suspensão
Rodar o botão para ajustar a
sensibilidade do banco com
suspensão.
rodar para a
direita:mais rigidezrodar para a
esquerda:menos rigidez

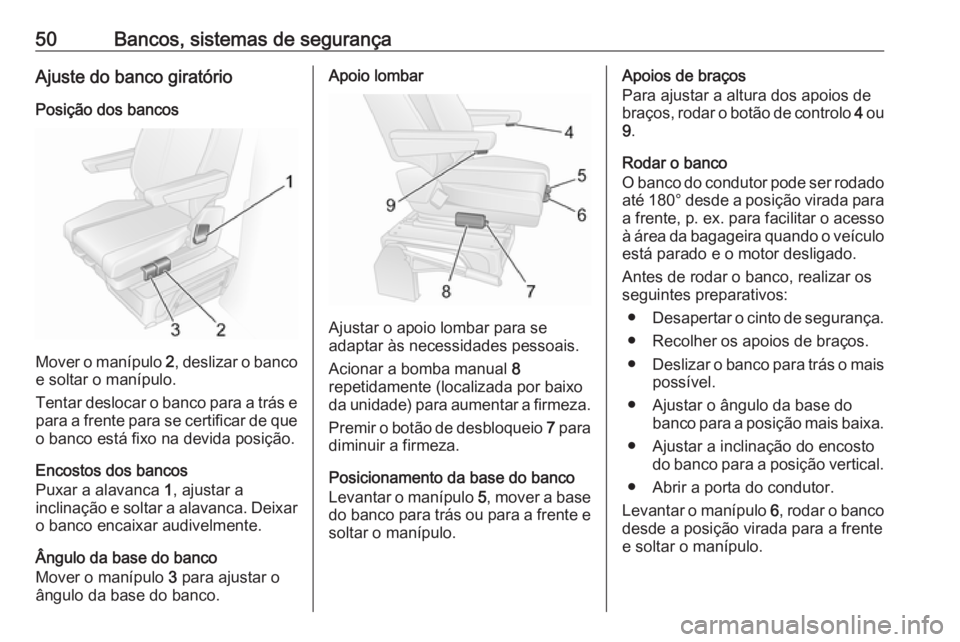

50Bancos, sistemas de segurançaAjuste do banco giratório
Posição dos bancos
Mover o manípulo 2, deslizar o banco
e soltar o manípulo.
Tentar deslocar o banco para a trás e
para a frente para se certificar de que o banco está fixo na devida posição.
Encostos dos bancos
Puxar a alavanca 1, ajustar a
inclinação e soltar a alavanca. Deixar
o banco encaixar audivelmente.
Ângulo da base do banco
Mover o manípulo 3 para ajustar o
ângulo da base do banco.
Apoio lombar
Ajustar o apoio lombar para se
adaptar às necessidades pessoais.
Acionar a bomba manual 8
repetidamente (localizada por baixo
da unidade) para aumentar a firmeza.
Premir o botão de desbloqueio 7 para
diminuir a firmeza.
Posicionamento da base do banco Levantar o manípulo 5, mover a base
do banco para trás ou para a frente e
soltar o manípulo.
Apoios de braços
Para ajustar a altura dos apoios de braços, rodar o botão de controlo 4 ou
9 .
Rodar o banco
O banco do condutor pode ser rodado até 180° desde a posição virada para
a frente, p. ex. para facilitar o acesso à área da bagageira quando o veículo
está parado e o motor desligado.
Antes de rodar o banco, realizar os
seguintes preparativos:
● Desapertar o cinto de segurança.
● Recolher os apoios de braços.
● Deslizar o banco para trás o mais
possível.
● Ajustar o ângulo da base do banco para a posição mais baixa.
● Ajustar a inclinação do encosto do banco para a posição vertical.
● Abrir a porta do condutor.
Levantar o manípulo 6, rodar o banco
desde a posição virada para a frente
e soltar o manípulo.

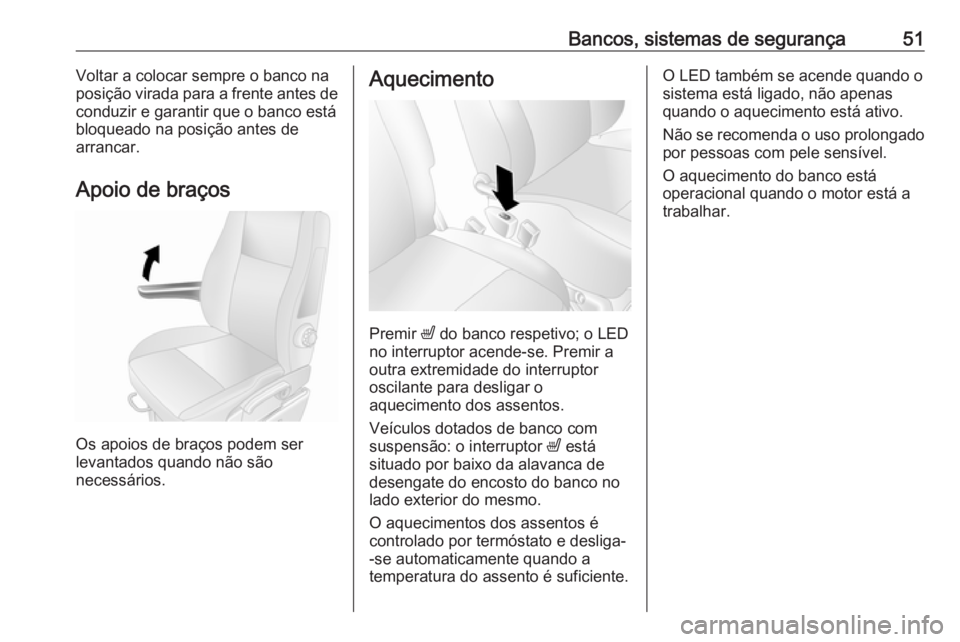

Bancos, sistemas de segurança51Voltar a colocar sempre o banco na
posição virada para a frente antes de
conduzir e garantir que o banco está
bloqueado na posição antes de
arrancar.
Apoio de braços
Os apoios de braços podem ser
levantados quando não são
necessários.
Aquecimento
Premir ß do banco respetivo; o LED
no interruptor acende-se. Premir a
outra extremidade do interruptor
oscilante para desligar o
aquecimento dos assentos.
Veículos dotados de banco com
suspensão: o interruptor ß está
situado por baixo da alavanca de
desengate do encosto do banco no
lado exterior do mesmo.
O aquecimentos dos assentos é
controlado por termóstato e desliga-
-se automaticamente quando a
temperatura do assento é suficiente.
O LED também se acende quando o
sistema está ligado, não apenas
quando o aquecimento está ativo.
Não se recomenda o uso prolongado por pessoas com pele sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar.

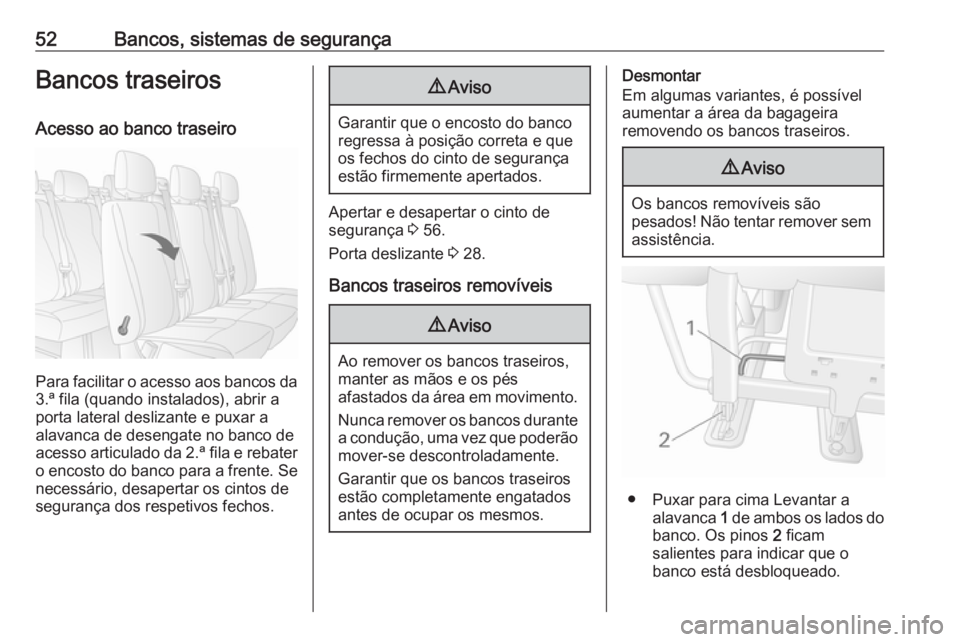

52Bancos, sistemas de segurançaBancos traseiros
Acesso ao banco traseiro
Para facilitar o acesso aos bancos da 3.ª fila (quando instalados), abrir a
porta lateral deslizante e puxar a
alavanca de desengate no banco de
acesso articulado da 2.ª fila e rebater
o encosto do banco para a frente. Se
necessário, desapertar os cintos de
segurança dos respetivos fechos.
9 Aviso
Garantir que o encosto do banco
regressa à posição correta e que
os fechos do cinto de segurança
estão firmemente apertados.
Apertar e desapertar o cinto de
segurança 3 56.
Porta deslizante 3 28.
Bancos traseiros removíveis
9 Aviso
Ao remover os bancos traseiros,
manter as mãos e os pés
afastados da área em movimento.
Nunca remover os bancos durante a condução, uma vez que poderãomover-se descontroladamente.
Garantir que os bancos traseiros
estão completamente engatados
antes de ocupar os mesmos.
Desmontar
Em algumas variantes, é possível
aumentar a área da bagageira
removendo os bancos traseiros.9 Aviso
Os bancos removíveis são
pesados! Não tentar remover sem
assistência.
● Puxar para cima Levantar a
alavanca 1 de ambos os lados do
banco. Os pinos 2 ficam
salientes para indicar que o
banco está desbloqueado.

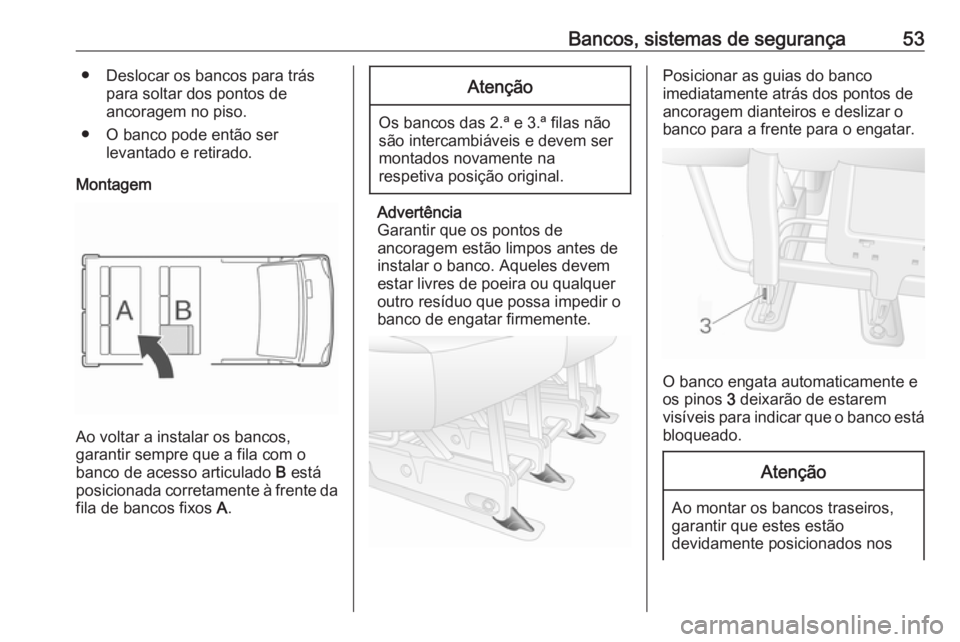

Bancos, sistemas de segurança53● Deslocar os bancos para tráspara soltar dos pontos de
ancoragem no piso.
● O banco pode então ser levantado e retirado.
Montagem
Ao voltar a instalar os bancos,
garantir sempre que a fila com o
banco de acesso articulado B está
posicionada corretamente à frente da
fila de bancos fixos A.
Atenção
Os bancos das 2.ª e 3.ª filas não
são intercambiáveis e devem ser
montados novamente na
respetiva posição original.
Advertência
Garantir que os pontos de
ancoragem estão limpos antes de instalar o banco. Aqueles devem
estar livres de poeira ou qualquer
outro resíduo que possa impedir o
banco de engatar firmemente.
Posicionar as guias do banco
imediatamente atrás dos pontos de
ancoragem dianteiros e deslizar o
banco para a frente para o engatar.
O banco engata automaticamente e
os pinos 3 deixarão de estarem
visíveis para indicar que o banco está
bloqueado.
Atenção
Ao montar os bancos traseiros,
garantir que estes estão
devidamente posicionados nos

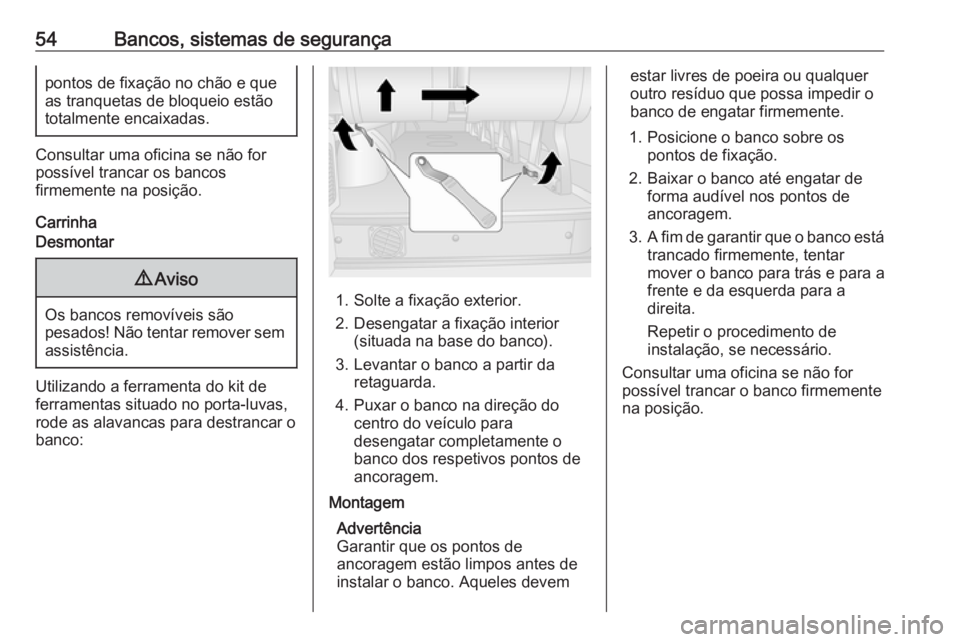

54Bancos, sistemas de segurançapontos de fixação no chão e que
as tranquetas de bloqueio estão
totalmente encaixadas.
Consultar uma oficina se não for
possível trancar os bancos
firmemente na posição.
Carrinha
Desmontar9 Aviso
Os bancos removíveis são
pesados! Não tentar remover sem
assistência.
Utilizando a ferramenta do kit de
ferramentas situado no porta-luvas,
rode as alavancas para destrancar o banco:
1. Solte a fixação exterior.
2. Desengatar a fixação interior (situada na base do banco).
3. Levantar o banco a partir da retaguarda.
4. Puxar o banco na direção do centro do veículo para
desengatar completamente o
banco dos respetivos pontos de
ancoragem.
Montagem
Advertência
Garantir que os pontos de
ancoragem estão limpos antes de
instalar o banco. Aqueles devemestar livres de poeira ou qualquer
outro resíduo que possa impedir o
banco de engatar firmemente.
1. Posicione o banco sobre os pontos de fixação.
2. Baixar o banco até engatar de forma audível nos pontos de
ancoragem.
3. A fim de garantir que o banco está
trancado firmemente, tentar
mover o banco para trás e para a
frente e da esquerda para a
direita.
Repetir o procedimento de
instalação, se necessário.
Consultar uma oficina se não for
possível trancar o banco firmemente na posição.

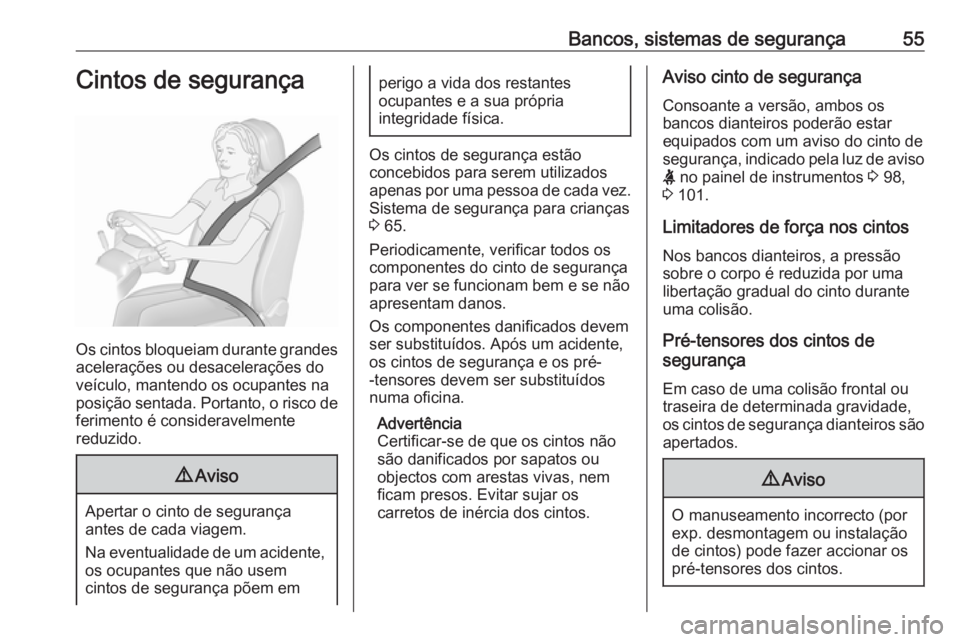

Bancos, sistemas de segurança55Cintos de segurança
Os cintos bloqueiam durante grandes
acelerações ou desacelerações do
veículo, mantendo os ocupantes na
posição sentada. Portanto, o risco de ferimento é consideravelmente
reduzido.
9 Aviso
Apertar o cinto de segurança
antes de cada viagem.
Na eventualidade de um acidente, os ocupantes que não usem
cintos de segurança põem em
perigo a vida dos restantes
ocupantes e a sua própria
integridade física.
Os cintos de segurança estão
concebidos para serem utilizados
apenas por uma pessoa de cada vez. Sistema de segurança para crianças
3 65.
Periodicamente, verificar todos os
componentes do cinto de segurança
para ver se funcionam bem e se não
apresentam danos.
Os componentes danificados devem
ser substituídos. Após um acidente,
os cintos de segurança e os pré- -tensores devem ser substituídos
numa oficina.
Advertência
Certificar-se de que os cintos não
são danificados por sapatos ou
objectos com arestas vivas, nem
ficam presos. Evitar sujar os
carretos de inércia dos cintos.
Aviso cinto de segurança
Consoante a versão, ambos os
bancos dianteiros poderão estar
equipados com um aviso do cinto de
segurança, indicado pela luz de aviso
X no painel de instrumentos 3 98,
3 101.
Limitadores de força nos cintos Nos bancos dianteiros, a pressão
sobre o corpo é reduzida por uma
libertação gradual do cinto durante
uma colisão.
Pré-tensores dos cintos de
segurança
Em caso de uma colisão frontal ou
traseira de determinada gravidade,
os cintos de segurança dianteiros são
apertados.9 Aviso
O manuseamento incorrecto (por
exp. desmontagem ou instalação
de cintos) pode fazer accionar os
pré-tensores dos cintos.

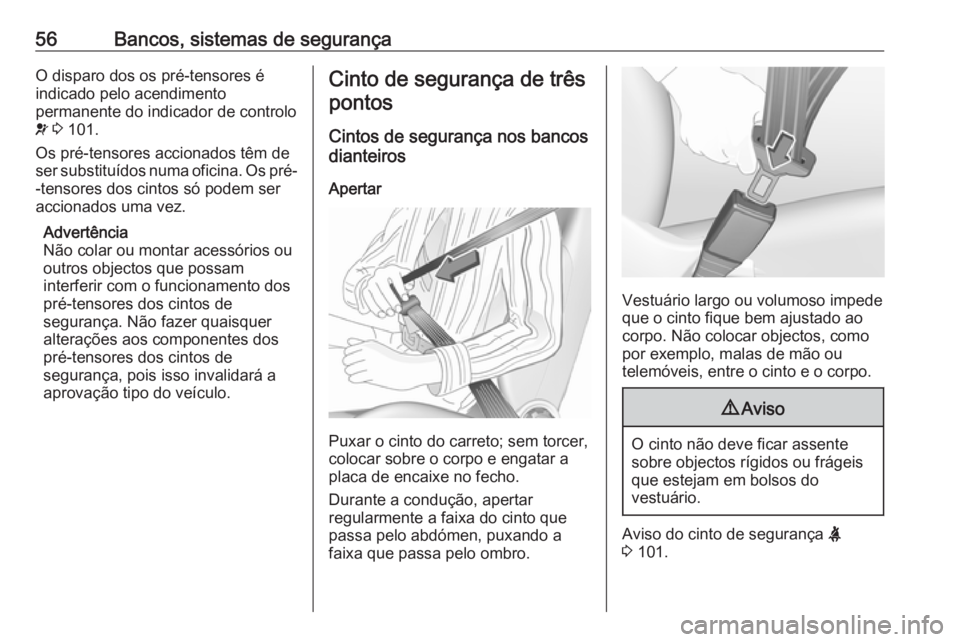

56Bancos, sistemas de segurançaO disparo dos os pré-tensores é
indicado pelo acendimento
permanente do indicador de controlo
v 3 101.
Os pré-tensores accionados têm de
ser substituídos numa oficina. Os pré- -tensores dos cintos só podem ser
accionados uma vez.
Advertência
Não colar ou montar acessórios ou
outros objectos que possam
interferir com o funcionamento dos
pré-tensores dos cintos de
segurança. Não fazer quaisquer alterações aos componentes dos
pré-tensores dos cintos de
segurança, pois isso invalidará a
aprovação tipo do veículo.Cinto de segurança de três
pontos
Cintos de segurança nos bancos
dianteiros
Apertar
Puxar o cinto do carreto; sem torcer,
colocar sobre o corpo e engatar a
placa de encaixe no fecho.
Durante a condução, apertar
regularmente a faixa do cinto que
passa pelo abdómen, puxando a
faixa que passa pelo ombro.
Vestuário largo ou volumoso impede que o cinto fique bem ajustado ao
corpo. Não colocar objectos, como
por exemplo, malas de mão ou
telemóveis, entre o cinto e o corpo.
9 Aviso
O cinto não deve ficar assente
sobre objectos rígidos ou frágeis
que estejam em bolsos do
vestuário.
Aviso do cinto de segurança X
3 101.

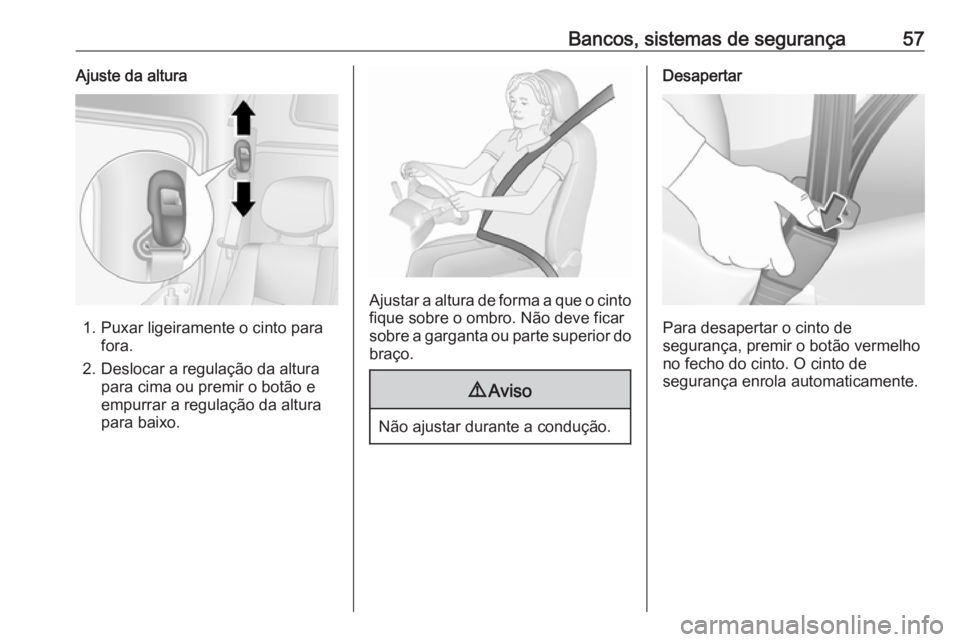

Bancos, sistemas de segurança57Ajuste da altura
1. Puxar ligeiramente o cinto parafora.
2. Deslocar a regulação da altura para cima ou premir o botão e
empurrar a regulação da altura
para baixo.
Ajustar a altura de forma a que o cinto
fique sobre o ombro. Não deve ficar
sobre a garganta ou parte superior do
braço.
9 Aviso
Não ajustar durante a condução.
Desapertar
Para desapertar o cinto de
segurança, premir o botão vermelho
no fecho do cinto. O cinto de
segurança enrola automaticamente.

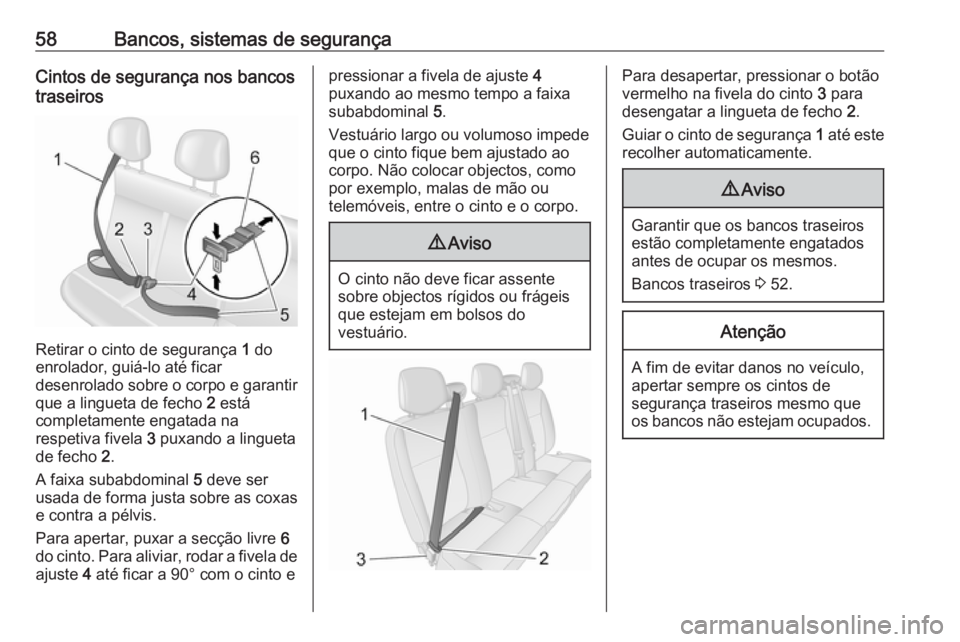

58Bancos, sistemas de segurançaCintos de segurança nos bancos
traseiros
Retirar o cinto de segurança 1 do
enrolador, guiá-lo até ficar
desenrolado sobre o corpo e garantir
que a lingueta de fecho 2 está
completamente engatada na
respetiva fivela 3 puxando a lingueta
de fecho 2.
A faixa subabdominal 5 deve ser
usada de forma justa sobre as coxas
e contra a pélvis.
Para apertar, puxar a secção livre 6
do cinto. Para aliviar, rodar a fivela de ajuste 4 até ficar a 90° com o cinto e
pressionar a fivela de ajuste 4
puxando ao mesmo tempo a faixa
subabdominal 5.
Vestuário largo ou volumoso impede
que o cinto fique bem ajustado ao
corpo. Não colocar objectos, como
por exemplo, malas de mão ou
telemóveis, entre o cinto e o corpo.9 Aviso
O cinto não deve ficar assente
sobre objectos rígidos ou frágeis
que estejam em bolsos do
vestuário.
Para desapertar, pressionar o botão
vermelho na fivela do cinto 3 para
desengatar a lingueta de fecho 2.
Guiar o cinto de segurança 1 até este
recolher automaticamente.9 Aviso
Garantir que os bancos traseiros
estão completamente engatados antes de ocupar os mesmos.
Bancos traseiros 3 52.
Atenção
A fim de evitar danos no veículo,
apertar sempre os cintos de
segurança traseiros mesmo que
os bancos não estejam ocupados.
