OPEL MOVANO_B 2017.5 Manuale di uso e manutenzione (in Italian)

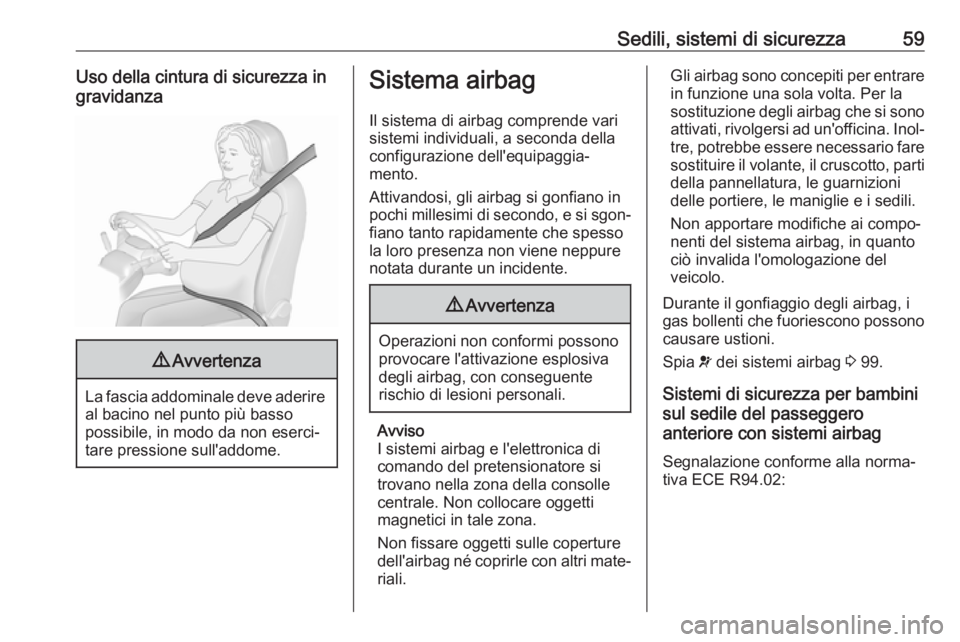

Sedili, sistemi di sicurezza59Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo, e si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Operazioni non conformi possono
provocare l'attivazione esplosiva
degli airbag, con conseguente
rischio di lesioni personali.
Avviso
I sistemi airbag e l'elettronica di
comando del pretensionatore si
trovano nella zona della consolle centrale. Non collocare oggetti
magnetici in tale zona.
Non fissare oggetti sulle coperture dell'airbag né coprirle con altri mate‐
riali.
Gli airbag sono concepiti per entrare in funzione una sola volta. Per la
sostituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐ tre, potrebbe essere necessario fare
sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida l'omologazione del
veicolo.
Durante il gonfiaggio degli airbag, i
gas bollenti che fuoriescono possono causare ustioni.
Spia v dei sistemi airbag 3 99.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:

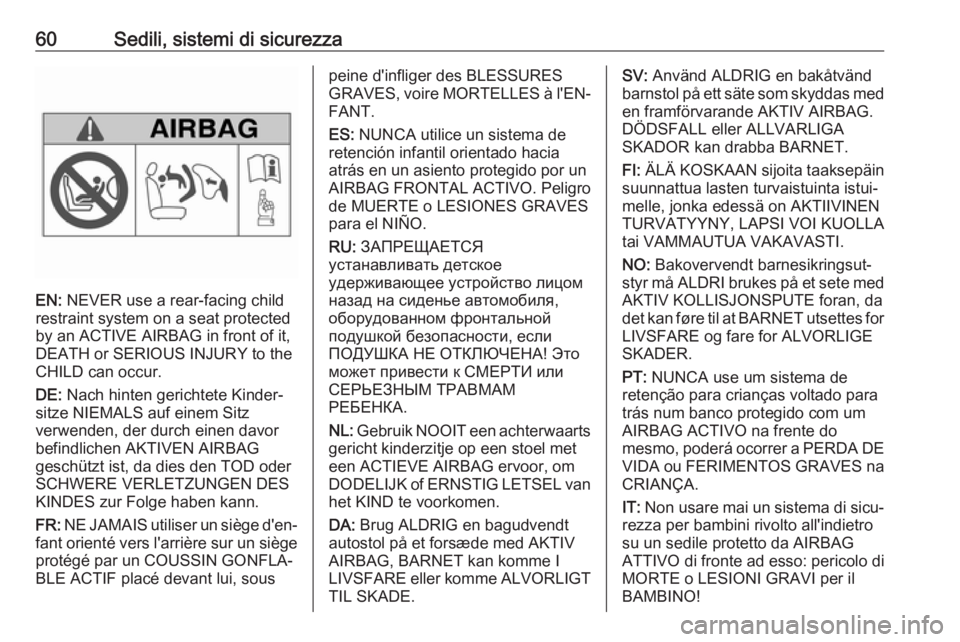

60Sedili, sistemi di sicurezza
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme I
LIVSFARE eller komme ALVORLIGT
TIL SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE VIDA ou FERIMENTOS GRAVES na
CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!

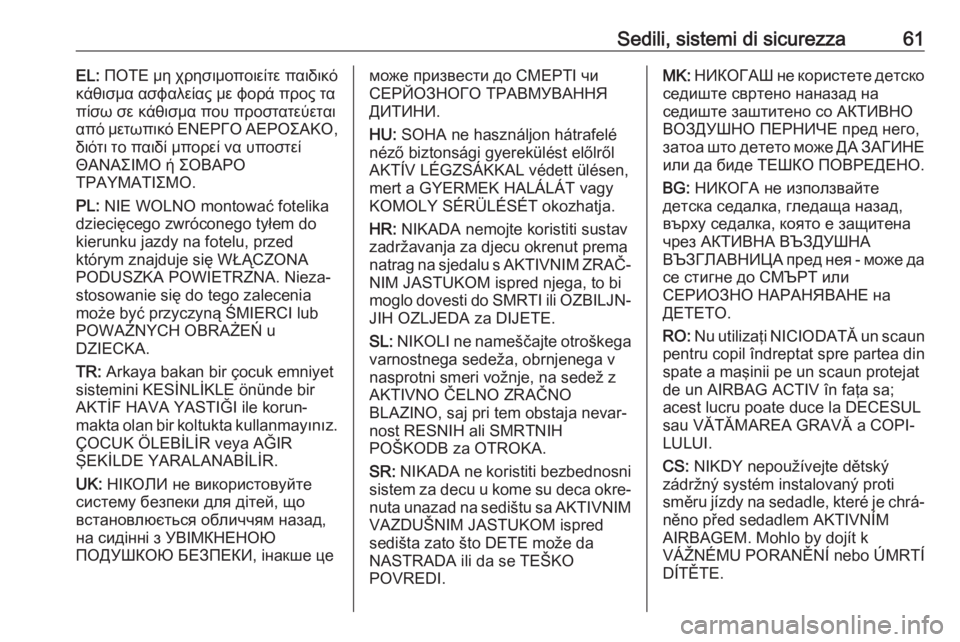

Sedili, sistemi di sicurezza61EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше цеможе призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.

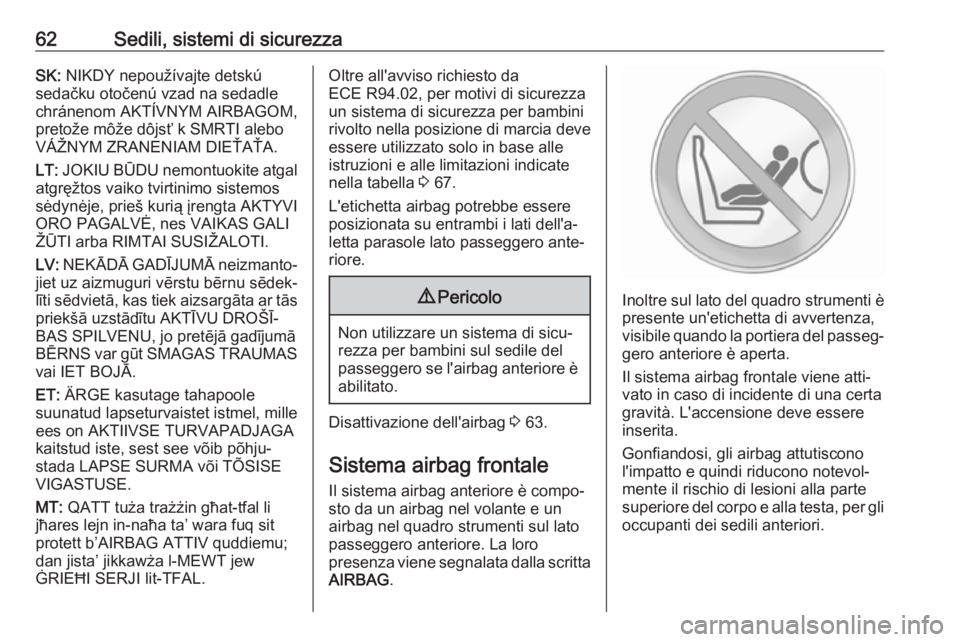

62Sedili, sistemi di sicurezzaSK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS
vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐ stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambini
rivolto nella posizione di marcia deve
essere utilizzato solo in base alle
istruzioni e alle limitazioni indicate
nella tabella 3 67.
L'etichetta airbag potrebbe essere posizionata su entrambi i lati dell'a‐
letta parasole lato passeggero ante‐
riore.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è abilitato.
Disattivazione dell'airbag 3 63.
Sistema airbag frontale
Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un
airbag nel quadro strumenti sul lato
passeggero anteriore. La loro
presenza viene segnalata dalla scritta AIRBAG .
Inoltre sul lato del quadro strumenti è
presente un'etichetta di avvertenza,
visibile quando la portiera del passeg‐
gero anteriore è aperta.
Il sistema airbag frontale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.

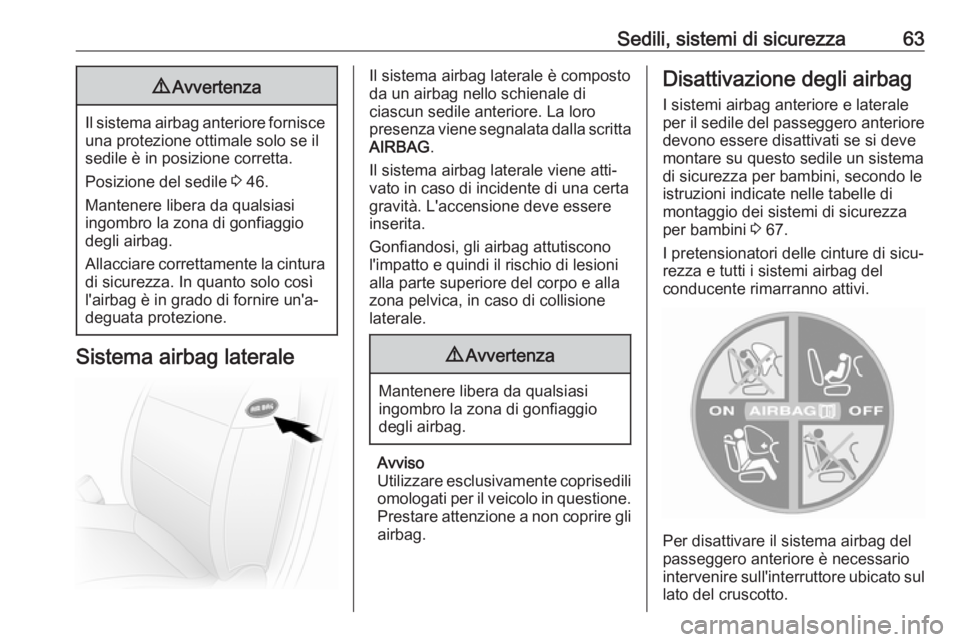

Sedili, sistemi di sicurezza639Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 46.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Allacciare correttamente la cintura di sicurezza. In quanto solo così
l'airbag è in grado di fornire un'a‐
deguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è composto
da un airbag nello schienale di
ciascun sedile anteriore. La loro
presenza viene segnalata dalla scritta AIRBAG .
Il sistema airbag laterale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Disattivazione degli airbag
I sistemi airbag anteriore e laterale
per il sedile del passeggero anteriore
devono essere disattivati se si deve
montare su questo sedile un sistema
di sicurezza per bambini, secondo le
istruzioni indicate nelle tabelle di
montaggio dei sistemi di sicurezza
per bambini 3 67.
I pretensionatori delle cinture di sicu‐ rezza e tutti i sistemi airbag del
conducente rimarranno attivi.

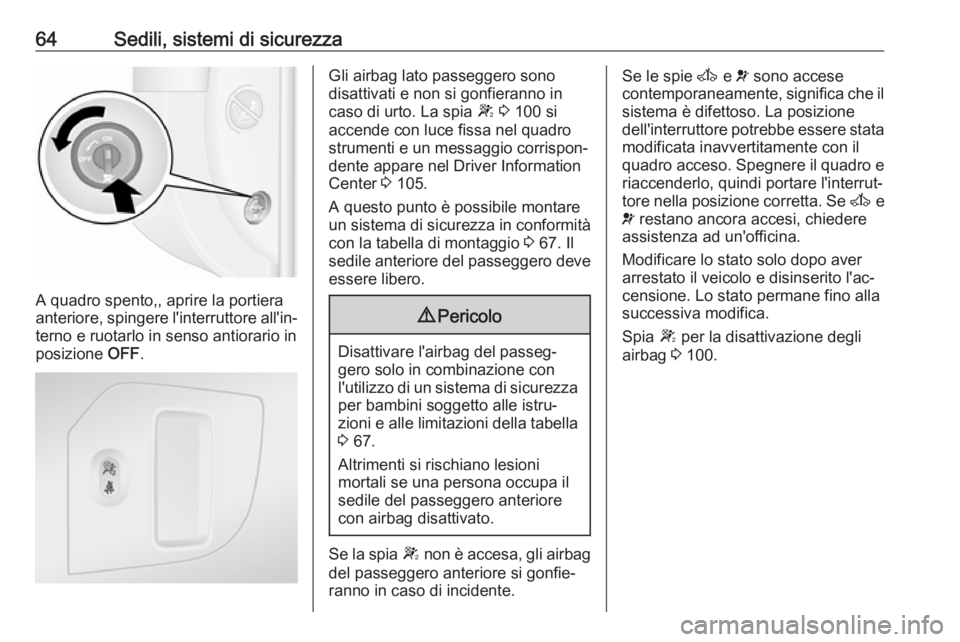

Per disattivare il sistema airbag del
passeggero anteriore è necessario
intervenire sull'interruttore ubicato sul
lato del cruscotto.

64Sedili, sistemi di sicurezza
A quadro spento,, aprire la portiera
anteriore, spingere l'interruttore all'in‐
terno e ruotarlo in senso antiorario in
posizione OFF.
Gli airbag lato passeggero sono
disattivati e non si gonfieranno in
caso di urto. La spia W 3 100 si
accende con luce fissa nel quadro
strumenti e un messaggio corrispon‐
dente appare nel Driver Information
Center 3 105.
A questo punto è possibile montare
un sistema di sicurezza in conformità con la tabella di montaggio 3 67. Il
sedile anteriore del passeggero deve essere libero.9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza per bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 67.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.
Se la spia W non è accesa, gli airbag
del passeggero anteriore si gonfie‐
ranno in caso di incidente.
Se le spie A e v sono accese
contemporaneamente, significa che il sistema è difettoso. La posizionedell'interruttore potrebbe essere stata
modificata inavvertitamente con il
quadro acceso. Spegnere il quadro e riaccenderlo, quindi portare l'interrut‐
tore nella posizione corretta. Se A e
v restano ancora accesi, chiedere
assistenza ad un'officina.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione. Lo stato permane fino alla
successiva modifica.
Spia W per la disattivazione degli
airbag 3 100.

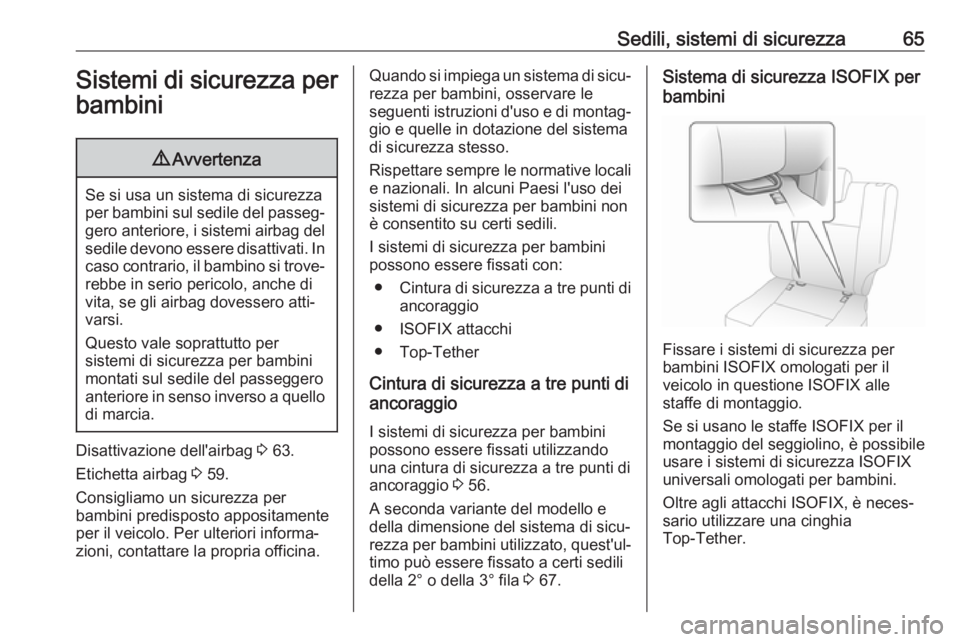

Sedili, sistemi di sicurezza65Sistemi di sicurezza per
bambini9 Avvertenza
Se si usa un sistema di sicurezza
per bambini sul sedile del passeg‐ gero anteriore, i sistemi airbag delsedile devono essere disattivati. In
caso contrario, il bambino si trove‐ rebbe in serio pericolo, anche di
vita, se gli airbag dovessero atti‐
varsi.
Questo vale soprattutto per
sistemi di sicurezza per bambini
montati sul sedile del passeggero
anteriore in senso inverso a quello
di marcia.
Disattivazione dell'airbag 3 63.
Etichetta airbag 3 59.
Consigliamo un sicurezza per bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Quando si impiega un sistema di sicu‐
rezza per bambini, osservare le
seguenti istruzioni d'uso e di montag‐
gio e quelle in dotazione del sistema
di sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio 3 56.
A seconda variante del modello e della dimensione del sistema di sicu‐
rezza per bambini utilizzato, quest'ul‐ timo può essere fissato a certi sedili
della 2° o della 3° fila 3 67.Sistema di sicurezza ISOFIX per
bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio.
Se si usano le staffe ISOFIX per il
montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Oltre agli attacchi ISOFIX, è neces‐
sario utilizzare una cinghia
Top-Tether.

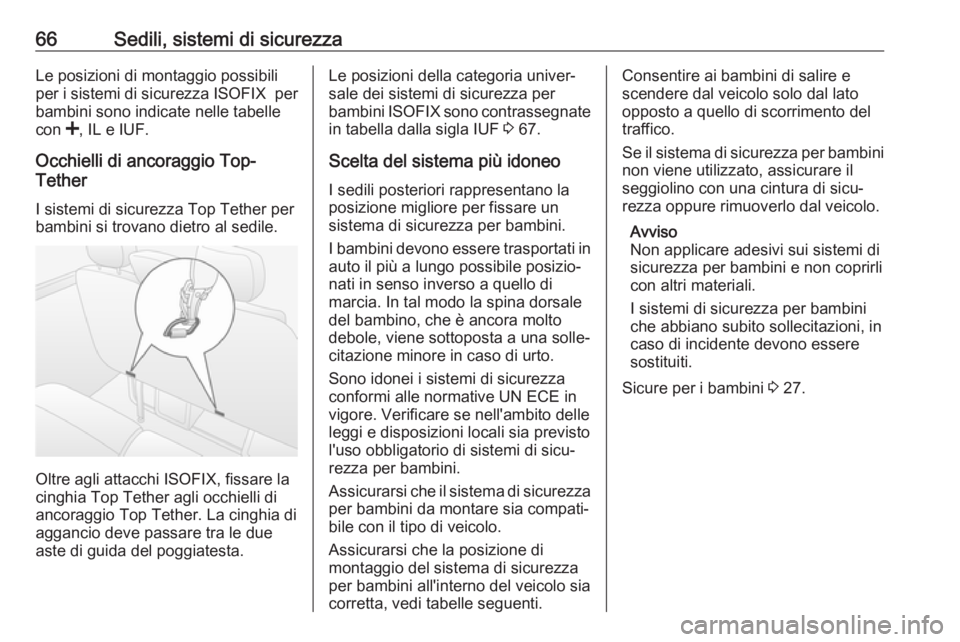

66Sedili, sistemi di sicurezzaLe posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Occhielli di ancoraggio Top-
Tether
I sistemi di sicurezza Top Tether per
bambini si trovano dietro al sedile.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di
ancoraggio Top Tether. La cinghia di
aggancio deve passare tra le due
aste di guida del poggiatesta.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per
bambini ISOFIX sono contrassegnate
in tabella dalla sigla IUF 3 67.
Scelta del sistema più idoneo I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.
Sicure per i bambini 3 27.

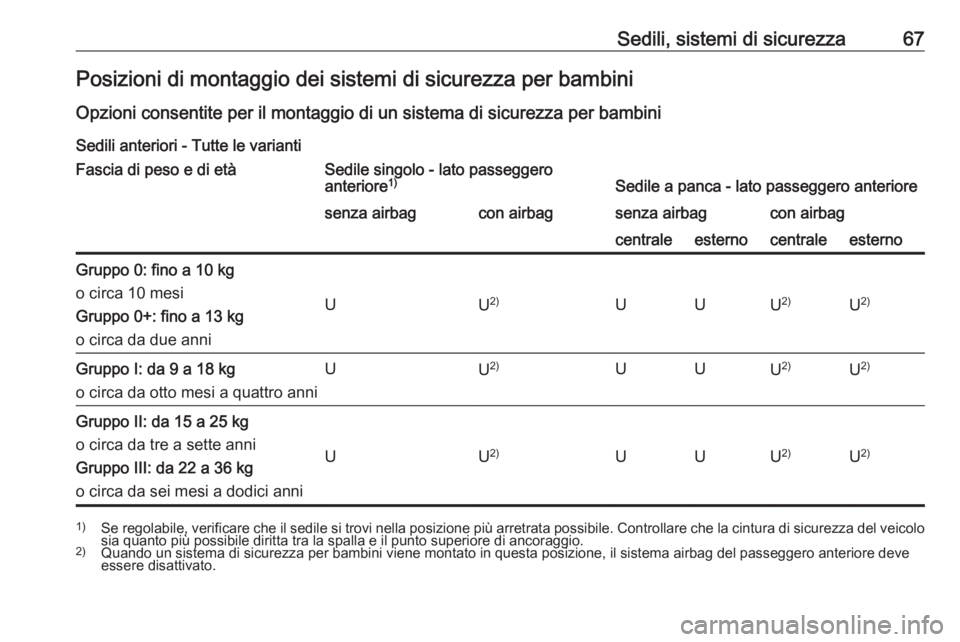

Sedili, sistemi di sicurezza67Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni consentite per il montaggio di un sistema di sicurezza per bambini Sedili anteriori - Tutte le variantiFascia di peso e di etàSedile singolo - lato passeggeroanteriore 1)Sedile a panca - lato passeggero anterioresenza airbagcon airbagsenza airbagcon airbagcentraleesternocentraleesternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
UU 2)UUU 2)U2)
Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniUU 2)UUU2)U 2)Gruppo II: da 15 a 25 kg
o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
UU 2)UUU 2)U2)
1)
Se regolabile, verificare che il sedile si trovi nella posizione più arretrata possibile. Controllare che la cintura di sicurezza del veicolo
sia quanto più possibile diritta tra la spalla e il punto superiore di ancoraggio.
2) Quando un sistema di sicurezza per bambini viene montato in questa posizione, il sistema airbag del passeggero anteriore deve
essere disattivato.

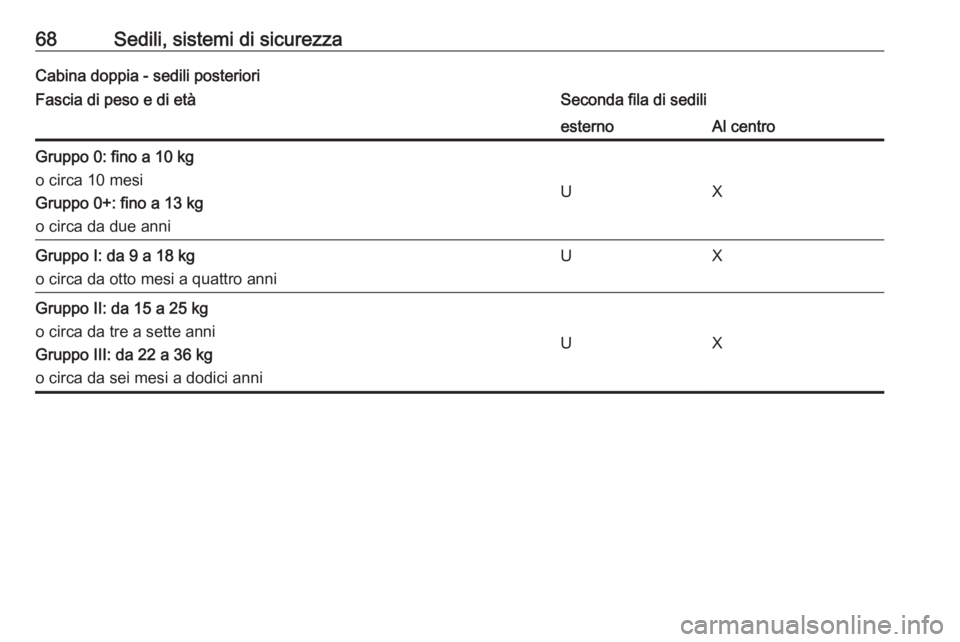

68Sedili, sistemi di sicurezzaCabina doppia - sedili posterioriFascia di peso e di etàSeconda fila di sediliesternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
UX
Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniUXGruppo II: da 15 a 25 kg
o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
UX
