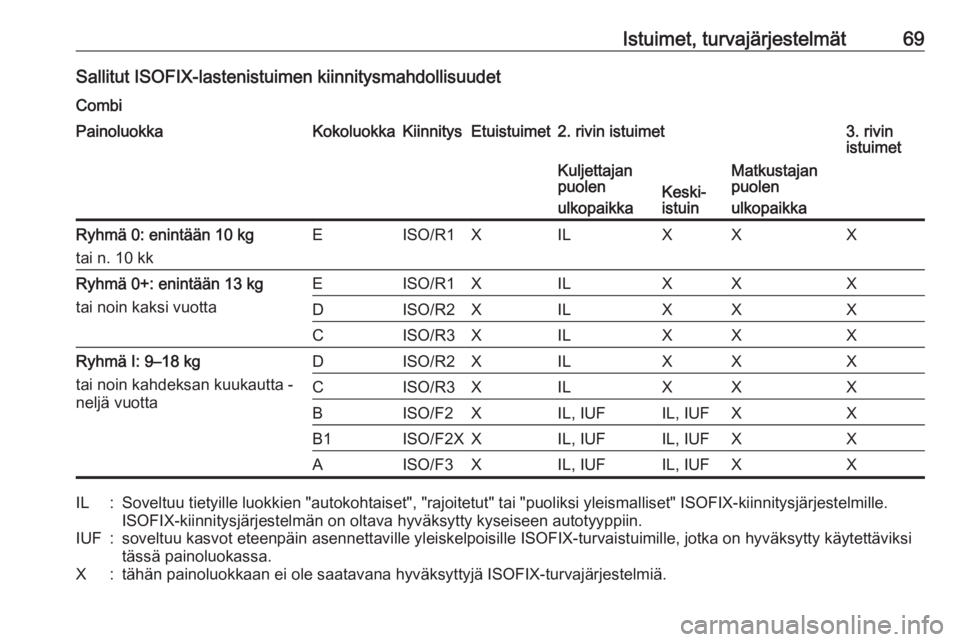

Istuimet, turvajärjestelmät69Sallitut ISOFIX-lastenistuimen kiinnitysmahdollisuudetCombiPainoluokkaKokoluokkaKiinnitysEtuistuimet2. rivin istuimet3. rivin
istuimetKuljettajan
puolen
ulkopaikka
Keski-
istuin
Matkustajan
puolen
ulkopaikkaRyhmä 0: enintään 10 kg
tai n. 10 kkEISO/R1XILXXXRyhmä 0+: enintään 13 kg
tai noin kaksi vuottaEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRyhmä I: 9–18 kg
tai noin kahdeksan kuukautta - neljä vuottaDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

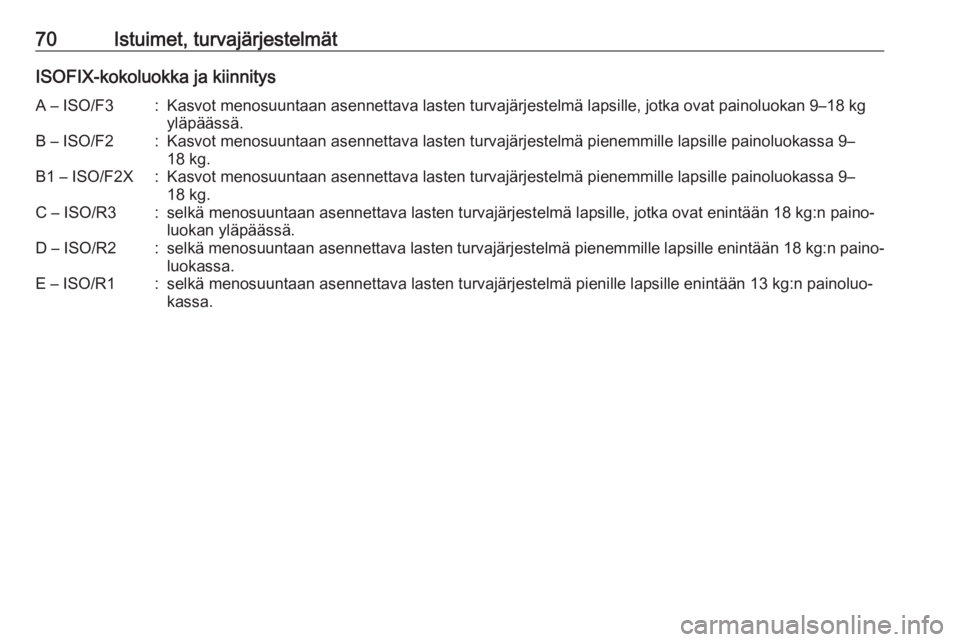

70Istuimet, turvajärjestelmätISOFIX-kokoluokka ja kiinnitysA – ISO/F3:Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässä.B – ISO/F2:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.B1 – ISO/F2X:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.C – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässä.D – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.

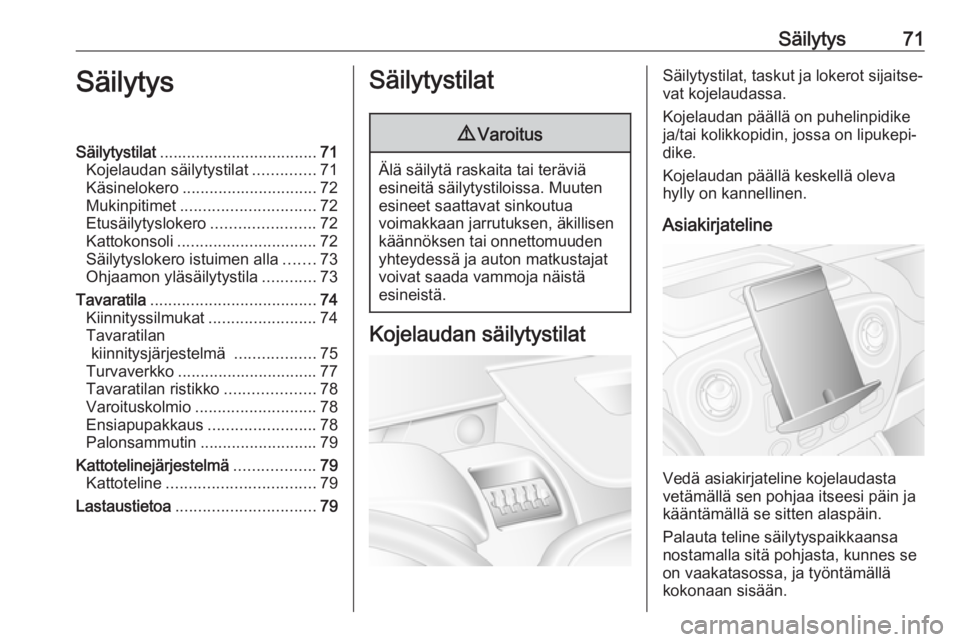

Säilytys71SäilytysSäilytystilat................................... 71
Kojelaudan säilytystilat ..............71
Käsinelokero .............................. 72
Mukinpitimet .............................. 72
Etusäilytyslokero .......................72
Kattokonsoli ............................... 72
Säilytyslokero istuimen alla .......73
Ohjaamon yläsäilytystila ............73
Tavaratila ..................................... 74
Kiinnityssilmukat ........................74
Tavaratilan kiinnitysjärjestelmä ..................75
Turvaverkko ............................... 77
Tavaratilan ristikko ....................78
Varoituskolmio ........................... 78
Ensiapupakkaus ........................78
Palonsammutin .......................... 79
Kattotelinejärjestelmä ..................79
Kattoteline ................................. 79
Lastaustietoa ............................... 79Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
esineet saattavat sinkoutua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja näistä
esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kojelaudan päällä on puhelinpidike
ja/tai kolikkopidin, jossa on lipukepi‐
dike.
Kojelaudan päällä keskellä oleva
hylly on kannellinen.
Asiakirjateline
Vedä asiakirjateline kojelaudasta
vetämällä sen pohjaa itseesi päin ja
kääntämällä se sitten alaspäin.
Palauta teline säilytyspaikkaansa nostamalla sitä pohjasta, kunnes se
on vaakatasossa, ja työntämällä
kokonaan sisään.

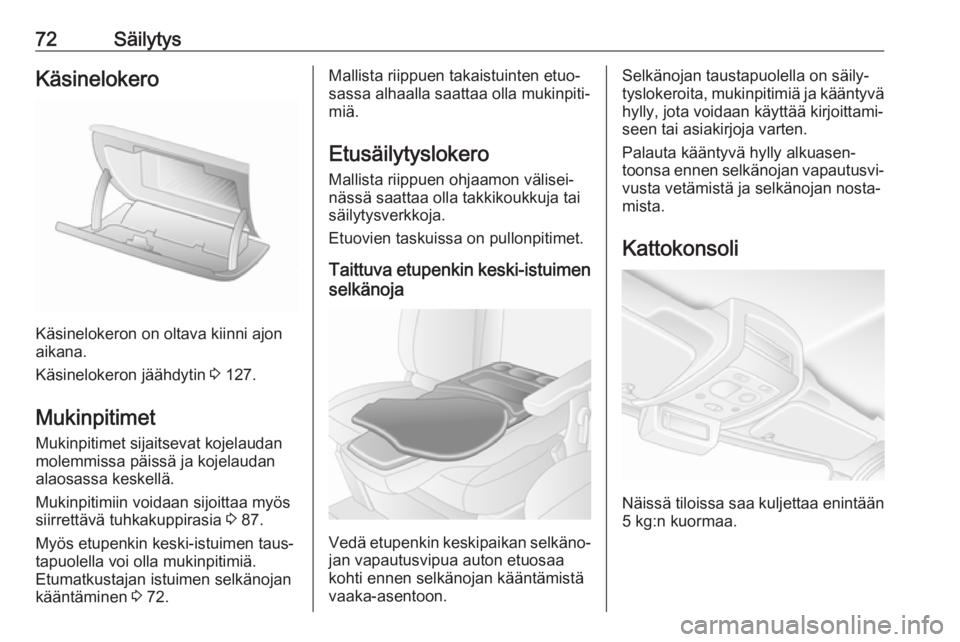

72SäilytysKäsinelokero
Käsinelokeron on oltava kiinni ajon
aikana.
Käsinelokeron jäähdytin 3 127.
Mukinpitimet Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä ja kojelaudan
alaosassa keskellä.
Mukinpitimiin voidaan sijoittaa myös
siirrettävä tuhkakuppirasia 3 87.
Myös etupenkin keski-istuimen taus‐ tapuolella voi olla mukinpitimiä.
Etumatkustajan istuimen selkänojan
kääntäminen 3 72.
Mallista riippuen takaistuinten etuo‐
sassa alhaalla saattaa olla mukinpiti‐
miä.
Etusäilytyslokero
Mallista riippuen ohjaamon välisei‐
nässä saattaa olla takkikoukkuja tai
säilytysverkkoja.
Etuovien taskuissa on pullonpitimet.
Taittuva etupenkin keski-istuimenselkänoja
Vedä etupenkin keskipaikan selkäno‐jan vapautusvipua auton etuosaa
kohti ennen selkänojan kääntämistä
vaaka-asentoon.
Selkänojan taustapuolella on säily‐
tyslokeroita, mukinpitimiä ja kääntyvä hylly, jota voidaan käyttää kirjoittami‐
seen tai asiakirjoja varten.
Palauta kääntyvä hylly alkuasen‐
toonsa ennen selkänojan vapautusvi‐ vusta vetämistä ja selkänojan nosta‐
mista.
Kattokonsoli
Näissä tiloissa saa kuljettaa enintään 5 kg:n kuormaa.

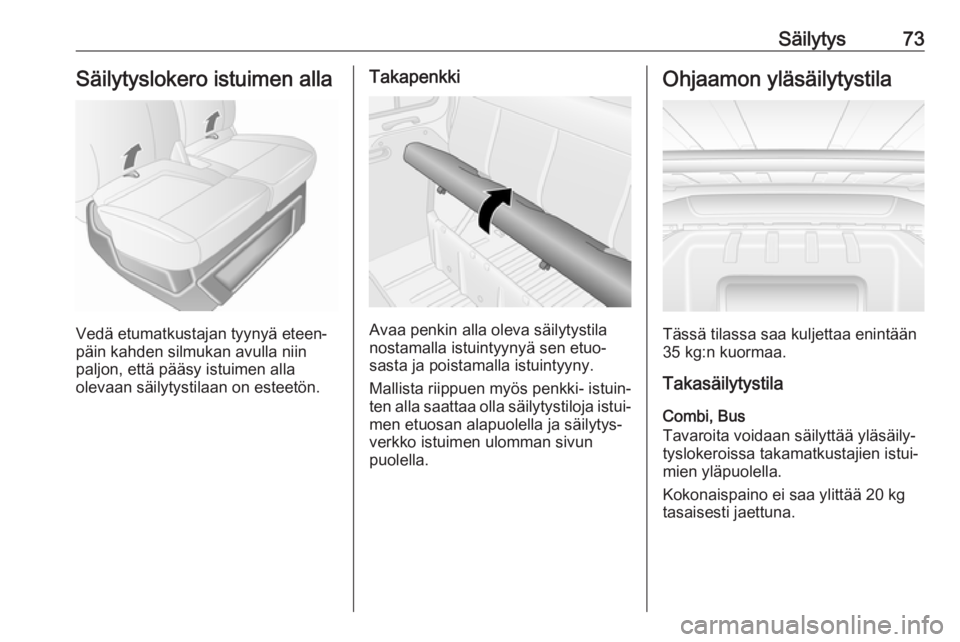

Säilytys73Säilytyslokero istuimen alla
Vedä etumatkustajan tyynyä eteen‐
päin kahden silmukan avulla niin
paljon, että pääsy istuimen alla
olevaan säilytystilaan on esteetön.
Takapenkki
Avaa penkin alla oleva säilytystila
nostamalla istuintyynyä sen etuo‐
sasta ja poistamalla istuintyyny.
Mallista riippuen myös penkki- istuin‐
ten alla saattaa olla säilytystiloja istui‐
men etuosan alapuolella ja säilytys‐
verkko istuimen ulomman sivun
puolella.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Takasäilytystila
Combi, Bus
Tavaroita voidaan säilyttää yläsäily‐
tyslokeroissa takamatkustajien istui‐
mien yläpuolella.
Kokonaispaino ei saa ylittää 20 kg
tasaisesti jaettuna.

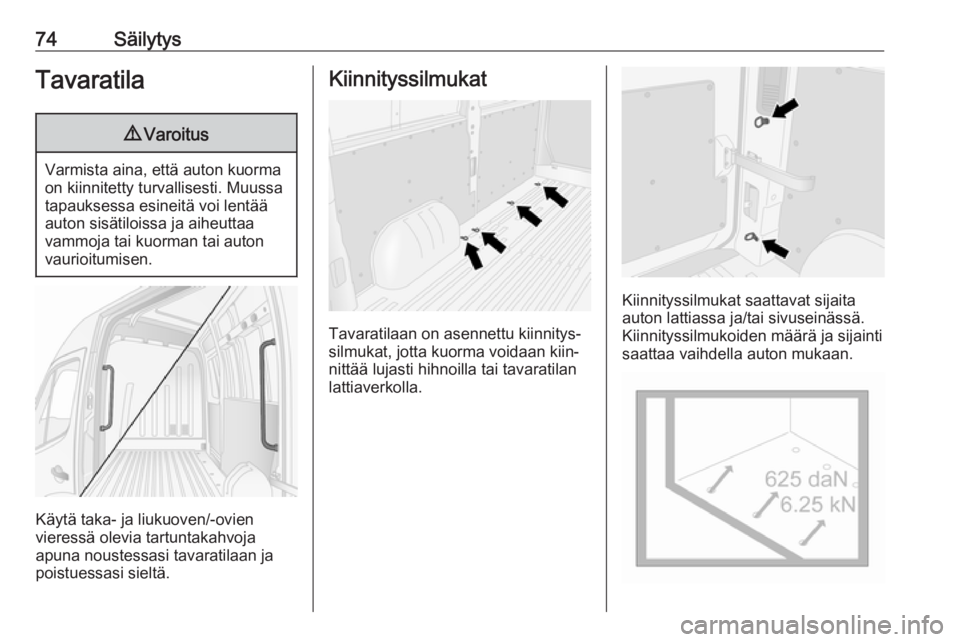

74SäilytysTavaratila9Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
Käytä taka- ja liukuoven/-ovien
vieressä olevia tartuntakahvoja
apuna noustessasi tavaratilaan ja
poistuessasi sieltä.
Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐ nittää lujasti hihnoilla tai tavaratilanlattiaverkolla.
Kiinnityssilmukat saattavat sijaita
auton lattiassa ja/tai sivuseinässä.
Kiinnityssilmukoiden määrä ja sijainti
saattaa vaihdella auton mukaan.

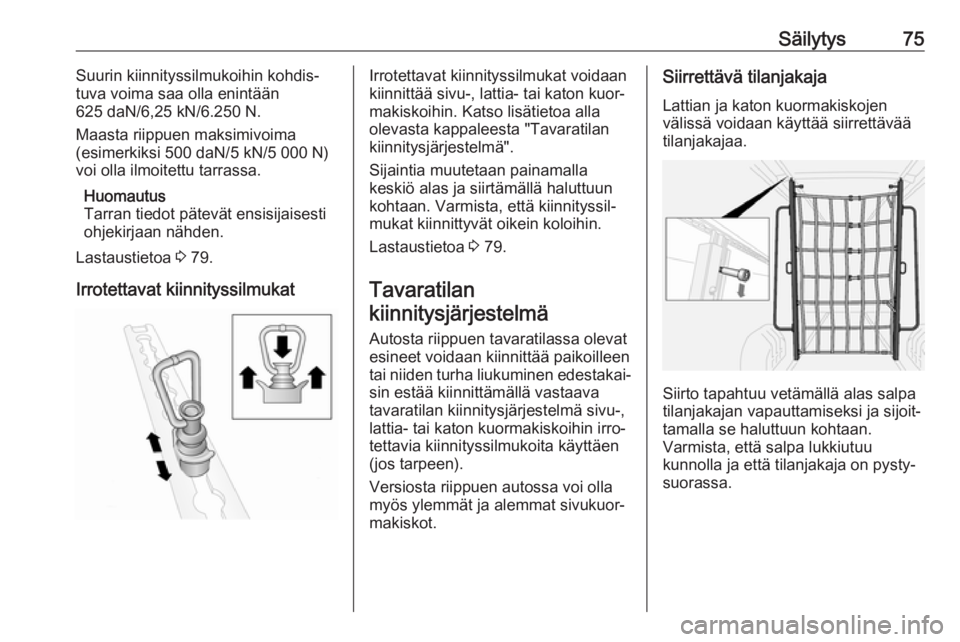

Säilytys75Suurin kiinnityssilmukoihin kohdis‐
tuva voima saa olla enintään
625 daN/6,25 kN/6.250 N.
Maasta riippuen maksimivoima
(esimerkiksi 500 daN/5 kN/5 000 N)
voi olla ilmoitettu tarrassa.
Huomautus
Tarran tiedot pätevät ensisijaisesti
ohjekirjaan nähden.
Lastaustietoa 3 79.
Irrotettavat kiinnityssilmukatIrrotettavat kiinnityssilmukat voidaan
kiinnittää sivu-, lattia- tai katon kuor‐
makiskoihin. Katso lisätietoa alla olevasta kappaleesta "Tavaratilan
kiinnitysjärjestelmä".
Sijaintia muutetaan painamalla
keskiö alas ja siirtämällä haluttuun
kohtaan. Varmista, että kiinnityssil‐
mukat kiinnittyvät oikein koloihin.
Lastaustietoa 3 79.
Tavaratilan
kiinnitysjärjestelmä
Autosta riippuen tavaratilassa olevat
esineet voidaan kiinnittää paikoilleen tai niiden turha liukuminen edestakai‐ sin estää kiinnittämällä vastaava
tavaratilan kiinnitysjärjestelmä sivu-,
lattia- tai katon kuormakiskoihin irro‐
tettavia kiinnityssilmukoita käyttäen
(jos tarpeen).
Versiosta riippuen autossa voi olla
myös ylemmät ja alemmat sivukuor‐
makiskot.Siirrettävä tilanjakaja
Lattian ja katon kuormakiskojen
välissä voidaan käyttää siirrettävää
tilanjakajaa.
Siirto tapahtuu vetämällä alas salpa
tilanjakajan vapauttamiseksi ja sijoit‐ tamalla se haluttuun kohtaan.
Varmista, että salpa lukkiutuu
kunnolla ja että tilanjakaja on pysty‐
suorassa.

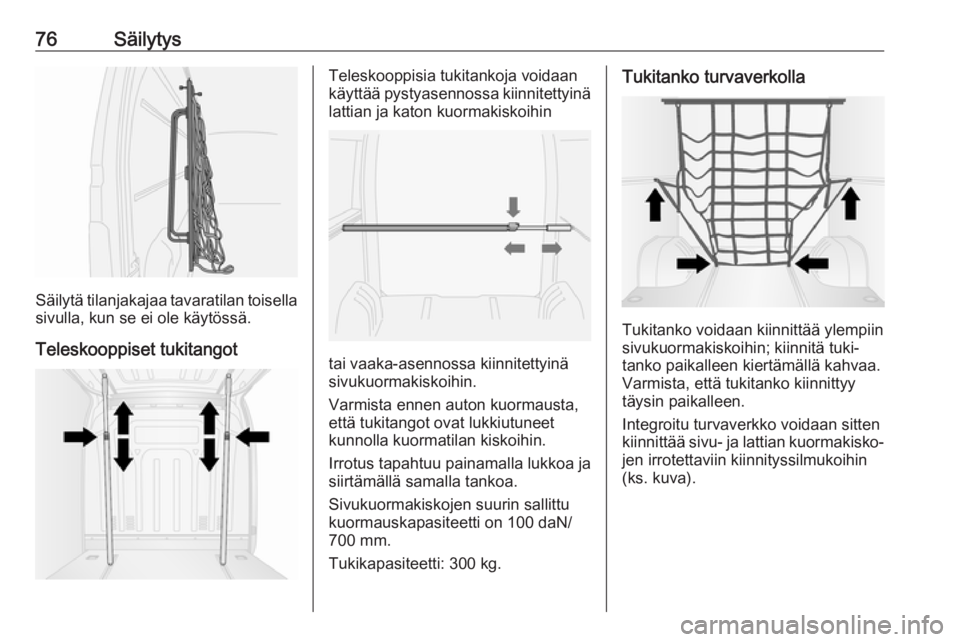

76Säilytys
Säilytä tilanjakajaa tavaratilan toisella
sivulla, kun se ei ole käytössä.
Teleskooppiset tukitangot
Teleskooppisia tukitankoja voidaan
käyttää pystyasennossa kiinnitettyinä lattian ja katon kuormakiskoihin
tai vaaka-asennossa kiinnitettyinä
sivukuormakiskoihin.
Varmista ennen auton kuormausta,
että tukitangot ovat lukkiutuneet
kunnolla kuormatilan kiskoihin.
Irrotus tapahtuu painamalla lukkoa ja
siirtämällä samalla tankoa.
Sivukuormakiskojen suurin sallittu
kuormauskapasiteetti on 100 daN/
700 mm.
Tukikapasiteetti: 300 kg.
Tukitanko turvaverkolla
Tukitanko voidaan kiinnittää ylempiin
sivukuormakiskoihin; kiinnitä tuki‐
tanko paikalleen kiertämällä kahvaa.
Varmista, että tukitanko kiinnittyy
täysin paikalleen.
Integroitu turvaverkko voidaan sitten
kiinnittää sivu- ja lattian kuormakisko‐
jen irrotettaviin kiinnityssilmukoihin (ks. kuva).

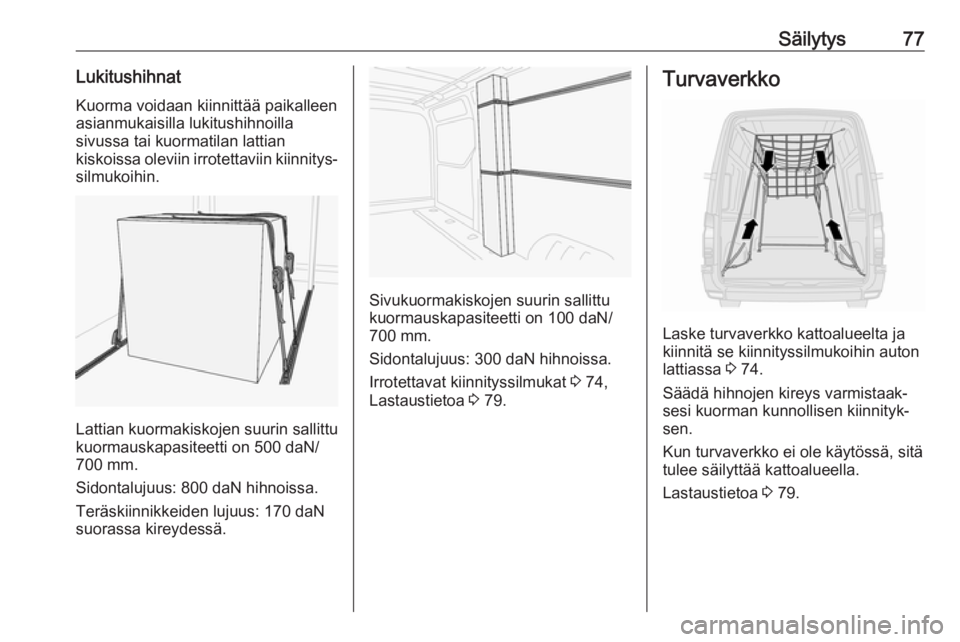

Säilytys77LukitushihnatKuorma voidaan kiinnittää paikalleenasianmukaisilla lukitushihnoilla
sivussa tai kuormatilan lattian
kiskoissa oleviin irrotettaviin kiinnitys‐
silmukoihin.
Lattian kuormakiskojen suurin sallittu
kuormauskapasiteetti on 500 daN/
700 mm.
Sidontalujuus: 800 daN hihnoissa.
Teräskiinnikkeiden lujuus: 170 daN
suorassa kireydessä.
Sivukuormakiskojen suurin sallittu
kuormauskapasiteetti on 100 daN/
700 mm.
Sidontalujuus: 300 daN hihnoissa.
Irrotettavat kiinnityssilmukat 3 74,
Lastaustietoa 3 79.
Turvaverkko
Laske turvaverkko kattoalueelta ja
kiinnitä se kiinnityssilmukoihin auton
lattiassa 3 74.
Säädä hihnojen kireys varmistaak‐
sesi kuorman kunnollisen kiinnityk‐
sen.
Kun turvaverkko ei ole käytössä, sitä tulee säilyttää kattoalueella.
Lastaustietoa 3 79.

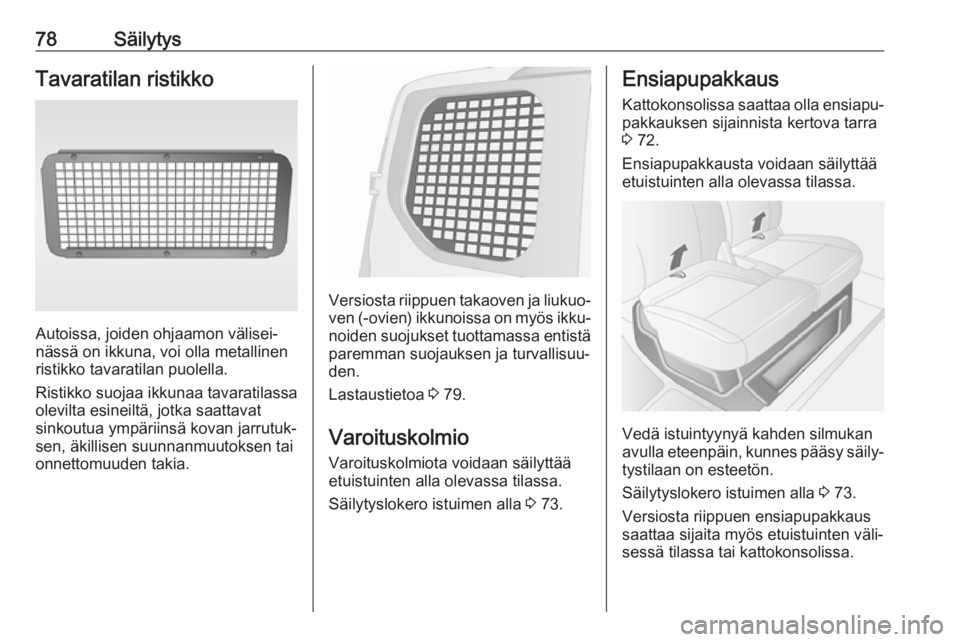

78SäilytysTavaratilan ristikko
Autoissa, joiden ohjaamon välisei‐
nässä on ikkuna, voi olla metallinen
ristikko tavaratilan puolella.
Ristikko suojaa ikkunaa tavaratilassa
olevilta esineiltä, jotka saattavat
sinkoutua ympäriinsä kovan jarrutuk‐
sen, äkillisen suunnanmuutoksen tai
onnettomuuden takia.
Versiosta riippuen takaoven ja liukuo‐ ven (-ovien) ikkunoissa on myös ikku‐noiden suojukset tuottamassa entistä
paremman suojauksen ja turvallisuu‐
den.
Lastaustietoa 3 79.
Varoituskolmio Varoituskolmiota voidaan säilyttää
etuistuinten alla olevassa tilassa.
Säilytyslokero istuimen alla 3 73.
Ensiapupakkaus
Kattokonsolissa saattaa olla ensiapu‐
pakkauksen sijainnista kertova tarra
3 72.
Ensiapupakkausta voidaan säilyttää
etuistuinten alla olevassa tilassa.
Vedä istuintyynyä kahden silmukan
avulla eteenpäin, kunnes pääsy säily‐ tystilaan on esteetön.
Säilytyslokero istuimen alla 3 73.
Versiosta riippuen ensiapupakkaus saattaa sijaita myös etuistuinten väli‐
sessä tilassa tai kattokonsolissa.
