OPEL MOVANO_B 2017.5 Používateľská príručka (in Slovak)

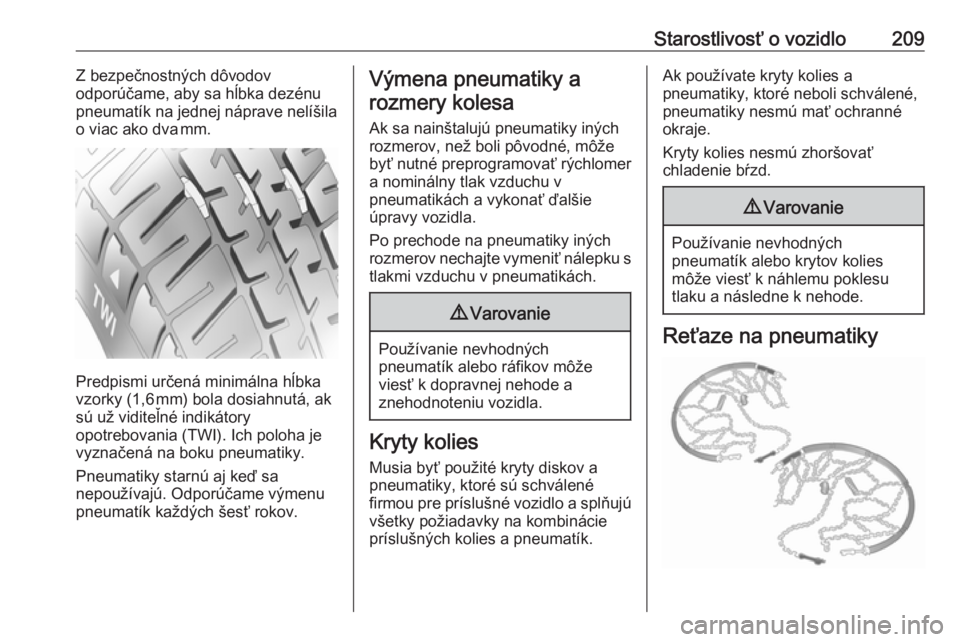

Starostlivosť o vozidlo209Z bezpečnostných dôvodov
odporúčame, aby sa hĺbka dezénu
pneumatík na jednej náprave nelíšila o viac ako dva mm.
Predpismi určená minimálna hĺbka
vzorky (1,6 mm) bola dosiahnutá, ak
sú už viditeľné indikátory
opotrebovania (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Pneumatiky starnú aj keď sa
nepoužívajú. Odporúčame výmenu
pneumatík každých šesť rokov.
Výmena pneumatiky a
rozmery kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer
a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s tlakmi vzduchu v pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
Kryty kolies
Musia byť použité kryty diskov a
pneumatiky, ktoré sú schválené
firmou pre príslušné vozidlo a splňujú
všetky požiadavky na kombinácie
príslušných kolies a pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Reťaze na pneumatiky

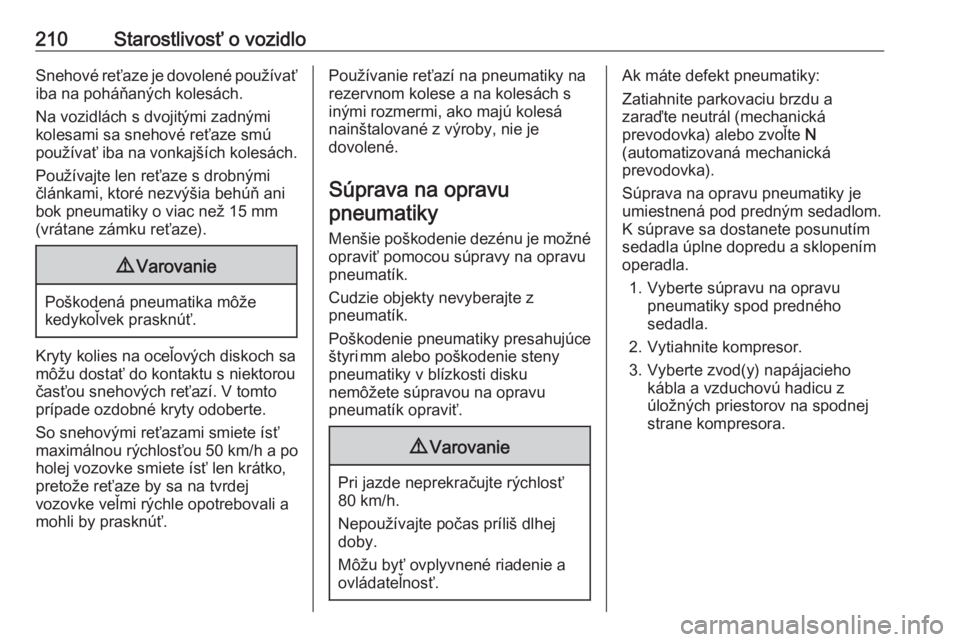

210Starostlivosť o vozidloSnehové reťaze je dovolené používaťiba na poháňaných kolesách.
Na vozidlách s dvojitými zadnými
kolesami sa snehové reťaze smú
používať iba na vonkajších kolesách.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac než 15 mm
(vrátane zámku reťaze).9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
Kryty kolies na oceľových diskoch sa
môžu dostať do kontaktu s niektorou
časťou snehových reťazí. V tomto
prípade ozdobné kryty odoberte.
So snehovými reťazami smiete ísť
maximálnou rýchlosťou 50 km/h a po holej vozovke smiete ísť len krátko,
pretože reťaze by sa na tvrdej
vozovke veľmi rýchle opotrebovali a
mohli by prasknúť.
Používanie reťazí na pneumatiky na
rezervnom kolese a na kolesách s
inými rozmermi, ako majú kolesá
nainštalované z výroby, nie je
dovolené.
Súprava na opravu
pneumatiky
Menšie poškodenie dezénu je možné
opraviť pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
štyri mm alebo poškodenie steny
pneumatiky v blízkosti disku
nemôžete súpravou na opravu
pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte neutrál (mechanická
prevodovka) alebo zvoľte N
(automatizovaná mechanická
prevodovka).
Súprava na opravu pneumatiky je
umiestnená pod predným sedadlom.
K súprave sa dostanete posunutím
sedadla úplne dopredu a sklopením
operadla.
1. Vyberte súpravu na opravu pneumatiky spod predného
sedadla.
2. Vytiahnite kompresor.
3. Vyberte zvod(y) napájacieho kábla a vzduchovú hadicu z
úložných priestorov na spodnej
strane kompresora.

Starostlivosť o vozidlo211

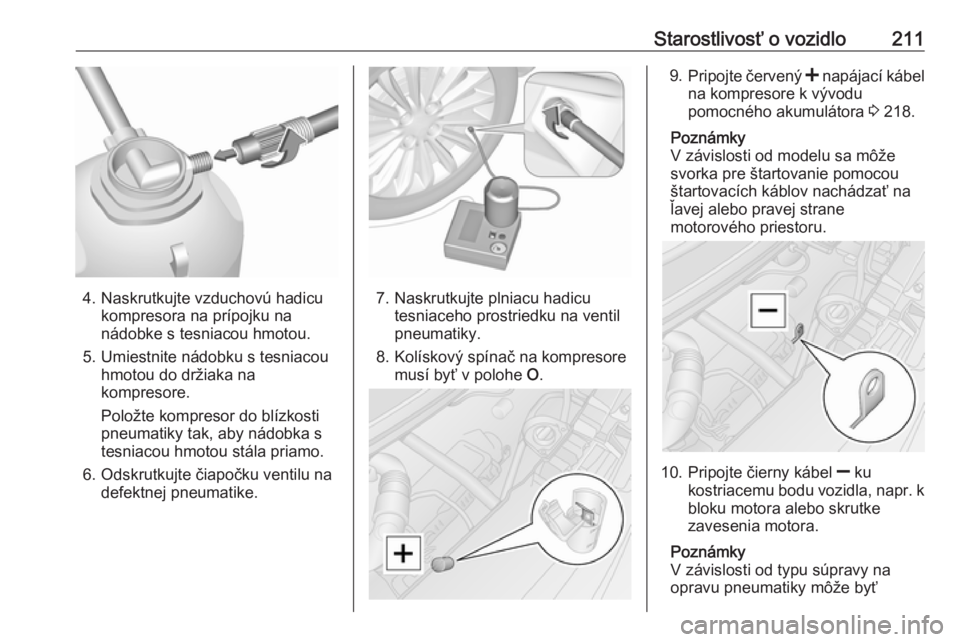

4. Naskrutkujte vzduchovú hadicukompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.
6. Odskrutkujte čiapočku ventilu na defektnej pneumatike.7. Naskrutkujte plniacu hadicu tesniaceho prostriedku na ventil
pneumatiky.
8. Kolískový spínač na kompresore musí byť v polohe O.
9.
Pripojte červený < napájací kábel
na kompresore k vývodu pomocného akumulátora 3 218.
Poznámky
V závislosti od modelu sa môže
svorka pre štartovanie pomocou
štartovacích káblov nachádzať na
ľavej alebo pravej strane
motorového priestoru.
10. Pripojte čierny kábel ] ku
kostriacemu bodu vozidla, napr. k
bloku motora alebo skrutke
zavesenia motora.
Poznámky
V závislosti od typu súpravy na
opravu pneumatiky môže byť

212Starostlivosť o vozidlopotrebné pripojiť jeden vodič
napájacieho zdroja k napájacej zásuvke alebo zásuvke zapaľovača
cigariet.
Pri tomto type nebude prítomný
červený < a čierny ] vodič
napájacieho zdroja.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechať bežať motor.
11. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
12. Tlakomer kompresora krátko ukazuje až šesť barov. Potom
začne tlak klesať.
13. Všetka tesniaca hmota sa napumpuje do pneumatiky.Potom sa pneumatika nahustí.
14. Predpísaný tlak v pneumatike by sa mal dosiahnuť v priebehu
desiatich minút. Tlak vzduchu v
pneumatikách 3 252. Keď sa
dosiahne správny tlak, vypnite
kompresor nastavením
kolískového spínača do pozície
O .
Ak sa predpísaný tlak v
pneumatike nedosiahne v
priebehu desiatich minút, odpojte
súpravu na opravu pneumatík. Prejdite s vozidlom o jednu otáčku
pneumatík (približne dva m).
Opäť pripojte súpravu na opravu
pneumatík a pokračujte v plnení
pneumatiky ďalších desať minút.
Ak požadovaný tlak nie je stále
ešte dosiahnutý, pneumatika je
príliš poškodená. Vyhľadajte
pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom vedľa ukazovateľa tlaku.
Nepoužívajte kompresor dlhšie
než desať minút.
15. Odpojte súpravu na opravu pneumatík.
16. Odstráňte zvyšky tesniacej hmoty
handrou.
17. Vyberte nálepku s vyznačenou maximálnou povolenou
rýchlosťou zo súpravy na opravu
pneumatík a upevnite ju do zorného poľa vodiča.
18. Naskrutkujte plniacu hadicu tesniaceho prostriedku na voľnú
prípojku na nádobke s tesniacou
hmotou. To zabráni úniku
tesniacej hmoty. Nádobu s
tesniacou hmotou odložte do

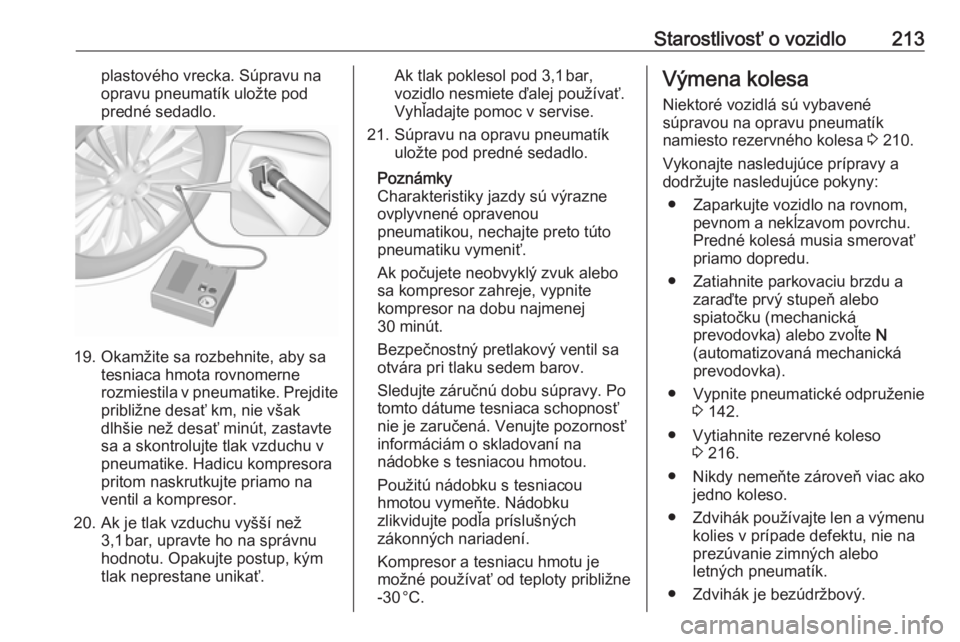

Starostlivosť o vozidlo213plastového vrecka. Súpravu na
opravu pneumatík uložte pod
predné sedadlo.
19. Okamžite sa rozbehnite, aby sa tesniaca hmota rovnomerne
rozmiestila v pneumatike. Prejdite
približne desať km, nie však
dlhšie než desať minút, zastavte
sa a skontrolujte tlak vzduchu v
pneumatike. Hadicu kompresora
pritom naskrutkujte priamo na
ventil a kompresor.
20. Ak je tlak vzduchu vyšší než 3,1 bar, upravte ho na správnu
hodnotu. Opakujte postup, kým
tlak neprestane unikať.
Ak tlak poklesol pod 3,1 bar,
vozidlo nesmiete ďalej používať.
Vyhľadajte pomoc v servise.
21. Súpravu na opravu pneumatík uložte pod predné sedadlo.
Poznámky
Charakteristiky jazdy sú výrazne
ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo
sa kompresor zahreje, vypnite
kompresor na dobu najmenej
30 minút.
Bezpečnostný pretlakový ventil sa
otvára pri tlaku sedem barov.
Sledujte záručnú dobu súpravy. Po tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku s tesniacou
hmotou vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.Výmena kolesa
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 210.
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovnom, pevnom a nekĺzavom povrchu.Predné kolesá musia smerovať
priamo dopredu.
● Zatiahnite parkovaciu brzdu a zaraďte prvý stupeň alebo
spiatočku (mechanická
prevodovka) alebo zvoľte N
(automatizovaná mechanická prevodovka).
● Vypnite pneumatické odpruženie
3 142.
● Vytiahnite rezervné koleso 3 216.
● Nikdy nemeňte zároveň viac ako jedno koleso.
● Zdvihák používajte len a výmenu
kolies v prípade defektu, nie na
prezúvanie zimných alebo
letných pneumatík.
● Zdvihák je bezúdržbový.

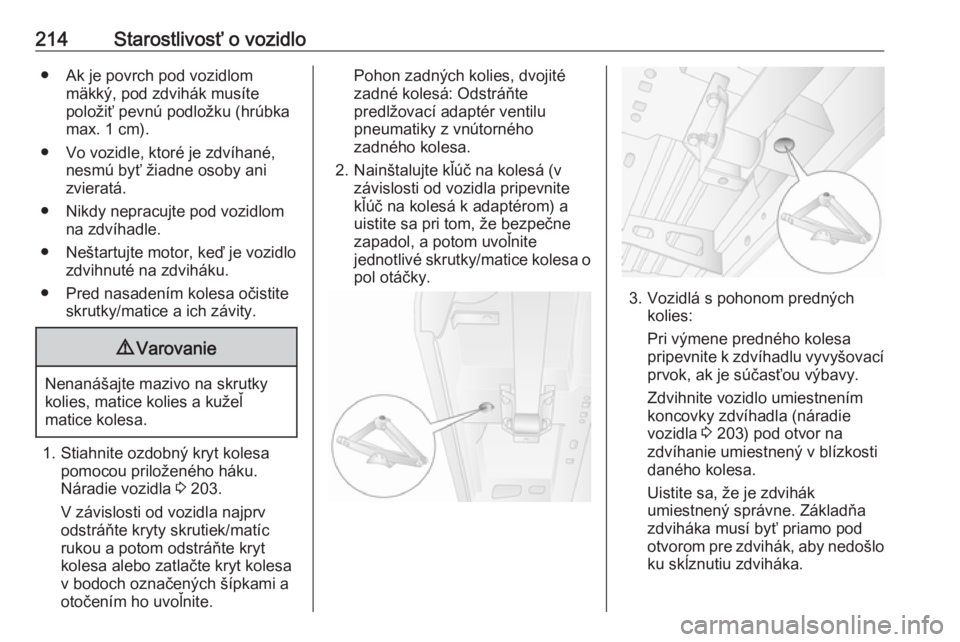

214Starostlivosť o vozidlo● Ak je povrch pod vozidlommäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka max. 1 cm).
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte motor, keď je vozidlo zdvihnuté na zdviháku.
● Pred nasadením kolesa očistite skrutky/matice a ich závity.9Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
1. Stiahnite ozdobný kryt kolesa pomocou priloženého háku.
Náradie vozidla 3 203.
V závislosti od vozidla najprv
odstráňte kryty skrutiek/matíc
rukou a potom odstráňte kryt
kolesa alebo zatlačte kryt kolesa
v bodoch označených šípkami a otočením ho uvoľnite.
Pohon zadných kolies, dvojité
zadné kolesá: Odstráňte
predlžovací adaptér ventilu
pneumatiky z vnútorného
zadného kolesa.
2. Nainštalujte kľúč na kolesá (v závislosti od vozidla pripevnite
kľúč na kolesá k adaptérom) a
uistite sa pri tom, že bezpečne
zapadol, a potom uvoľnite
jednotlivé skrutky/matice kolesa o
pol otáčky.
3. Vozidlá s pohonom predných kolies:
Pri výmene predného kolesa
pripevnite k zdvíhadlu vyvyšovací
prvok, ak je súčasťou výbavy.
Zdvihnite vozidlo umiestnením
koncovky zdvíhadla (náradie
vozidla 3 203) pod otvor na
zdvíhanie umiestnený v blízkosti
daného kolesa.
Uistite sa, že je zdvihák
umiestnený správne. Základňa
zdviháka musí byť priamo pod
otvorom pre zdvihák, aby nedošlo ku skĺznutiu zdviháka.

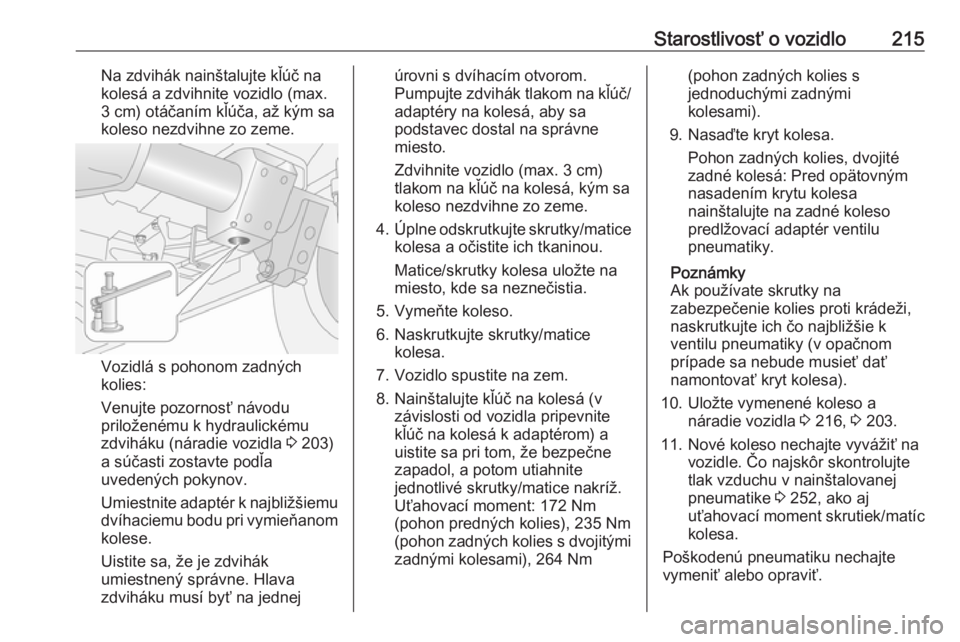

Starostlivosť o vozidlo215Na zdvihák nainštalujte kľúč na
kolesá a zdvihnite vozidlo (max.
3 cm) otáčaním kľúča, až kým sa koleso nezdvihne zo zeme.
Vozidlá s pohonom zadných
kolies:
Venujte pozornosť návodu
priloženému k hydraulickému
zdviháku (náradie vozidla 3 203)
a súčasti zostavte podľa
uvedených pokynov.
Umiestnite adaptér k najbližšiemu
dvíhaciemu bodu pri vymieňanom
kolese.
Uistite sa, že je zdvihák umiestnený správne. Hlava
zdviháku musí byť na jednej
úrovni s dvíhacím otvorom.
Pumpujte zdvihák tlakom na kľúč/
adaptéry na kolesá, aby sa
podstavec dostal na správne
miesto.
Zdvihnite vozidlo (max. 3 cm)
tlakom na kľúč na kolesá, kým sa
koleso nezdvihne zo zeme.
4. Úplne odskrutkujte skrutky/matice
kolesa a očistite ich tkaninou.
Matice/skrutky kolesa uložte na
miesto, kde sa neznečistia.
5. Vymeňte koleso.
6. Naskrutkujte skrutky/matice kolesa.
7. Vozidlo spustite na zem.
8. Nainštalujte kľúč na kolesá (v závislosti od vozidla pripevnite
kľúč na kolesá k adaptérom) a
uistite sa pri tom, že bezpečne
zapadol, a potom utiahnite
jednotlivé skrutky/matice nakríž.
Uťahovací moment: 172 Nm
(pohon predných kolies), 235 Nm
(pohon zadných kolies s dvojitými zadnými kolesami), 264 Nm(pohon zadných kolies s
jednoduchými zadnými
kolesami).
9. Nasaďte kryt kolesa. Pohon zadných kolies, dvojité
zadné kolesá: Pred opätovným
nasadením krytu kolesa
nainštalujte na zadné koleso
predlžovací adaptér ventilu
pneumatiky.
Poznámky
Ak používate skrutky na
zabezpečenie kolies proti krádeži,
naskrutkujte ich čo najbližšie k
ventilu pneumatiky (v opačnom
prípade sa nebude musieť dať
namontovať kryt kolesa).
10. Uložte vymenené koleso a náradie vozidla 3 216, 3 203.
11. Nové koleso nechajte vyvážiť na vozidle. Čo najskôr skontrolujte
tlak vzduchu v nainštalovanej
pneumatike 3 252, ako aj
uťahovací moment skrutiek/matíc
kolesa.
Poškodenú pneumatiku nechajte vymeniť alebo opraviť.

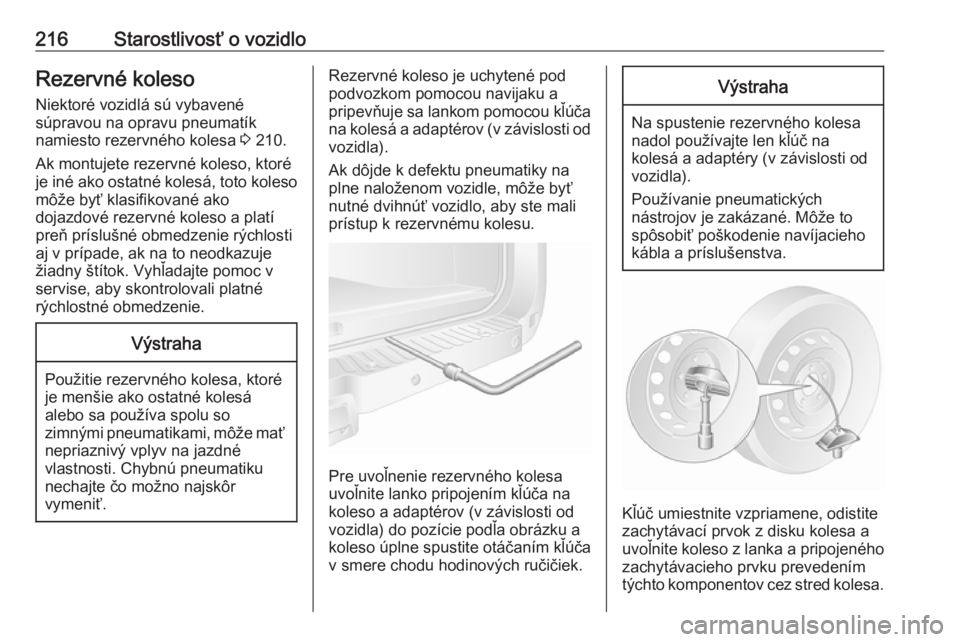

216Starostlivosť o vozidloRezervné kolesoNiektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 210.
Ak montujete rezervné koleso, ktoré je iné ako ostatné kolesá, toto koleso môže byť klasifikované ako
dojazdové rezervné koleso a platí
preň príslušné obmedzenie rýchlosti
aj v prípade, ak na to neodkazuje
žiadny štítok. Vyhľadajte pomoc v
servise, aby skontrolovali platné
rýchlostné obmedzenie.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Rezervné koleso je uchytené pod
podvozkom pomocou navijaku a
pripevňuje sa lankom pomocou kľúča na kolesá a adaptérov (v závislosti odvozidla).
Ak dôjde k defektu pneumatiky na
plne naloženom vozidle, môže byť
nutné dvihnúť vozidlo, aby ste mali
prístup k rezervnému kolesu.
Pre uvoľnenie rezervného kolesa
uvoľnite lanko pripojením kľúča na
koleso a adaptérov (v závislosti od
vozidla) do pozície podľa obrázku a
koleso úplne spustite otáčaním kľúča
v smere chodu hodinových ručičiek.
Výstraha
Na spustenie rezervného kolesa
nadol používajte len kľúč na
kolesá a adaptéry (v závislosti od
vozidla).
Používanie pneumatických
nástrojov je zakázané. Môže to
spôsobiť poškodenie navíjacieho
kábla a príslušenstva.
Kľúč umiestnite vzpriamene, odistite
zachytávací prvok z disku kolesa a
uvoľnite koleso z lanka a pripojeného zachytávacieho prvku prevedením
týchto komponentov cez stred kolesa.

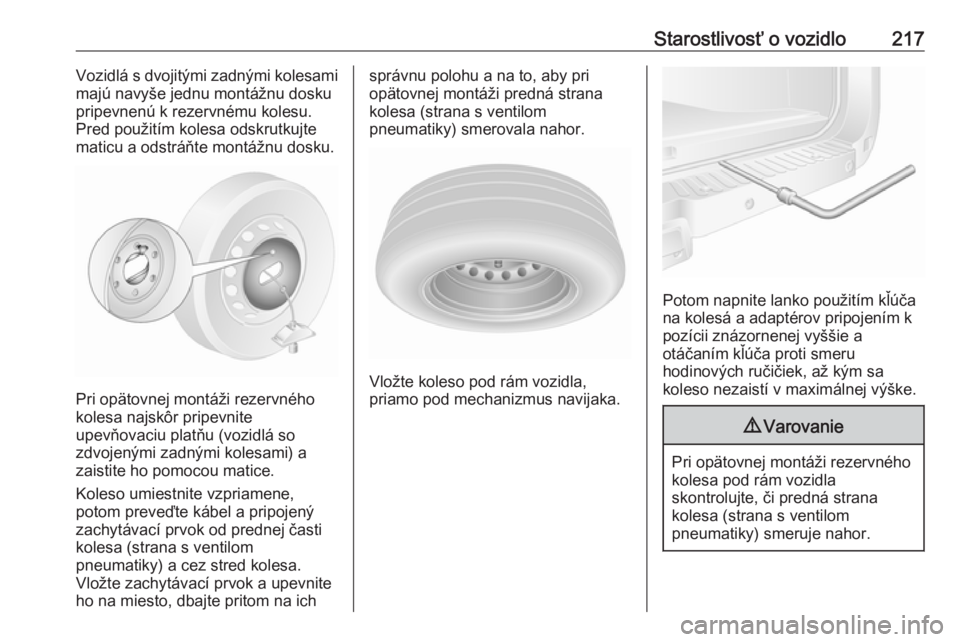

Starostlivosť o vozidlo217Vozidlá s dvojitými zadnými kolesami
majú navyše jednu montážnu dosku
pripevnenú k rezervnému kolesu.
Pred použitím kolesa odskrutkujte
maticu a odstráňte montážnu dosku.
Pri opätovnej montáži rezervného
kolesa najskôr pripevnite
upevňovaciu platňu (vozidlá so
zdvojenými zadnými kolesami) a
zaistite ho pomocou matice.
Koleso umiestnite vzpriamene,
potom preveďte kábel a pripojený
zachytávací prvok od prednej časti
kolesa (strana s ventilom
pneumatiky) a cez stred kolesa.
Vložte zachytávací prvok a upevnite
ho na miesto, dbajte pritom na ich
správnu polohu a na to, aby pri
opätovnej montáži predná strana
kolesa (strana s ventilom
pneumatiky) smerovala nahor.
Vložte koleso pod rám vozidla,
priamo pod mechanizmus navijaka.
Potom napnite lanko použitím kľúča
na kolesá a adaptérov pripojením k
pozícii znázornenej vyššie a
otáčaním kľúča proti smeru
hodinových ručičiek, až kým sa
koleso nezaistí v maximálnej výške.
9 Varovanie
Pri opätovnej montáži rezervného
kolesa pod rám vozidla
skontrolujte, či predná strana
kolesa (strana s ventilom
pneumatiky) smeruje nahor.

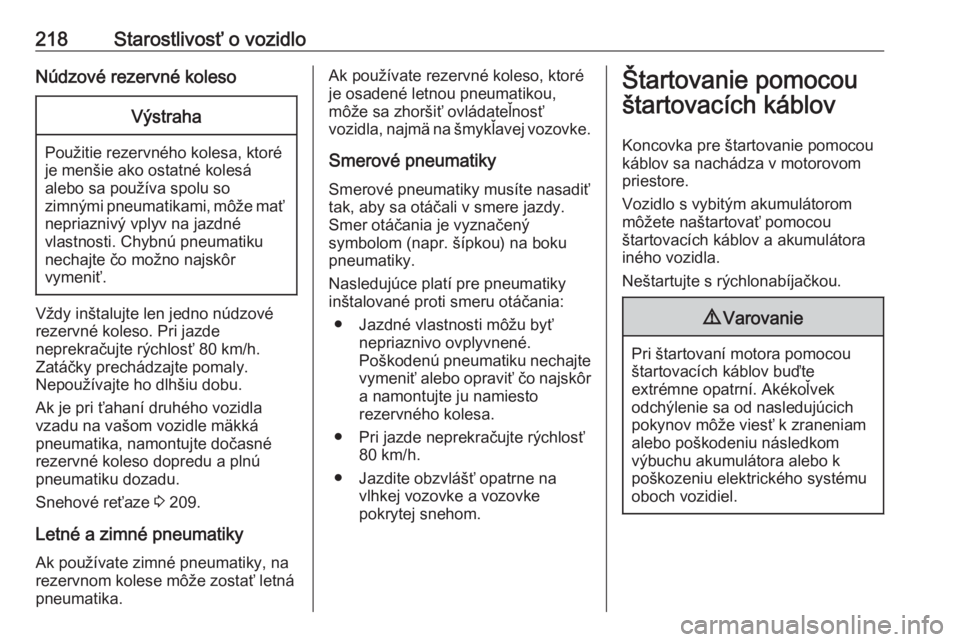

218Starostlivosť o vozidloNúdzové rezervné kolesoVýstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.
Ak je pri ťahaní druhého vozidla
vzadu na vašom vozidle mäkká
pneumatika, namontujte dočasné rezervné koleso dopredu a plnú
pneumatiku dozadu.
Snehové reťaze 3 209.
Letné a zimné pneumatiky
Ak používate zimné pneumatiky, na
rezervnom kolese môže zostať letná
pneumatika.
Ak používate rezervné koleso, ktoré
je osadené letnou pneumatikou,
môže sa zhoršiť ovládateľnosť
vozidla, najmä na šmykľavej vozovke.
Smerové pneumatiky Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
● Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené.
Poškodenú pneumatiku nechajte
vymeniť alebo opraviť čo najskôr
a namontujte ju namiesto
rezervného kolesa.
● Pri jazde neprekračujte rýchlosť 80 km/h.
● Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke
pokrytej snehom.Štartovanie pomocou
štartovacích káblov
Koncovka pre štartovanie pomocou
káblov sa nachádza v motorovom
priestore.
Vozidlo s vybitým akumulátorom môžete naštartovať pomocou
štartovacích káblov a akumulátora iného vozidla.
Neštartujte s rýchlonabíjačkou.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
