Péče o vozidlo189akumulátoru vozidla nebo před
startováním pomocí startovacích
kabelů.
Startování pomocí startovacích
kabelů 3 219.
Palivový filtr pro vznětové motory
Při každé výměně motorového oleje
vypusťte zbytkovou vodu
z palivového filtru pro vznětové
motory.
Pod filtr umístěte nádobu. Povolením
vroubkovaných šroubů na krytu filtru
a na dolní části filtru o cca jednu
otáčku vypustíte zbytkovou vodu.
Zbytková voda je vypuštěna, když
kolem dolního vroubkovaného
šroubu vytéká pouze čistá nafta.
Opětovně utáhněte oba šrouby.
Pokud vozidlo provozujete ve
ztížených provozních podmínkách,
kontrolujte palivový filtr v kratších
intervalech.
Odvzdušnění palivového
systému u vznětových motorů
Jestliže spotřebujete veškeré palivo
z nádrže, bude nutné odvzdušnit
palivovou soustavu vznětového
motoru.
Doplňte palivo a postupujte
následovně:
1. Pod odvzdušňovací šroub palivového filtru umístěte
vhodnou nádobu, do které poteče palivo.
2. Povolte odvzdušňovací šroub palivového filtru (viz šipka)
o jednu otáčku.
3. Rukou pomalu pumpujte pumpičkou umístěnou
v přívodním potrubí dokud
z povoleného odvzdušňovacího
šroubu nevytéká palivo bez
vzduchových bublin.
4. Utáhněte odvzdušňovací šroub.
U vozidel bez pumpičky v přívodním
potrubí naplňte nádrž palivem
a postupujte následovně:Výstraha
Před zahájením postupu
odvzdušňování neotáčejte klíč
zapalování do polohy 3.
Polohy spínače zapalování 3 137.

190Péče o vozidlo1. Otočte klíč zapalování do polohy2 a držte jej v této poloze
pět sekund.
2. Otočte klíč zpět do polohy 1
a počkejte tři sekundy.
3. Několikrát opakujte kroky 1 a 2.
4. Otočte klíč do polohy 3 a potom jej
vraťte do polohy 0.
Pokud motor nelze nastartovat po
několika pokusech odvzdušnit
palivovou soustavu vznětového
motoru, vyhledejte pomoc v servisu.
Výměna lišty stěrače
Lišty stěračů čelního skla Pro dosažení na stěrače čelního skla použijte v případě potřeny schůdek
umístěný pod světlomety.
Zdvihněte ramínko stěrače, stiskněte
přídržnou pružinu směrem k ramínku
stěrače a sejměte stírací lištu.
Lehce nakloňte čepel stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Zajistěte úplné vypnutí zapalování
(vozidlo nesmí být v režimu Autostop
3 139) a vypněte příslušný vypínač
nebo zavřete dveře.
Novou žárovku držte pouze za patici.
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.
Provádění práce 3 181.

Péče o vozidlo191Světlomety
Světlomety mají samostatné systémy
pro dálková světla 1 a tlumená
světla 2.
Dálková světla
1. Sejměte ochranný kryt
světlometu.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Uvolněte pružinovou sponua vytáhněte držák žárovky
z tělesa reflektoru.
4. Vyjměte žárovku z držáku žárovky a vyměňte žárovku.
5. Zasuňte držák žárovky do tělesa reflektoru.
6. Zajistěte pružinovou sponu a připojte konektor kabeláže
k držáku žárovky.
7. Nasaďte ochranný kryt světlometu.

192Péče o vozidloTlumená světla
1. Sejměte ochranný krytsvětlometu.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
4. Vytáhněte držák žárovky ze světlometu.
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Nasaďte ochranný kryt světlometu.
Boční světla
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
4. Vytáhněte držák žárovky ze světlometu.

Péče o vozidlo193
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.
Adaptivní přední osvětlení
Osvětlení zatáček
Světlomety mají samostatné systémy
pro dálková světla 1 a tlumená světla
2 . Osvětlení zatáček 3 se nachází
mezi světlomety.
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držákodpojte.
4. Vytáhněte držák žárovky ze světlometu.
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.
Světla do mlhy
Nechte žárovku předních světel do
mlhy vyměnit v servisní dílně.

194Péče o vozidloPřední ukazatele směru
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
4. Vytáhněte držák žárovky ze světlometu.
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.
Koncová světla
Zadní brzdové světlo, koncové
světlo, ukazatel směru, světlo
zpátečky a zadní světlo do mlhy
1. Odejměte horní a dolní obložení zadního sloupku.
2. Odšroubujte dvě matice z polohovacích čepů na zadní
straně sestavy světla.
3. Z vnější strany vytáhněte sestavu
světla dozadu.
4. Odpojte konektor kabeláže od sestavy světla.

Péče o vozidlo195
5. Vyšroubujte tři šrouby ze zadnístrany sestavy světla.
6. Vyjměte držák žárovky ze sestavy
světla.
7. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Světlo ukazatele směru ( 1)
Koncové a brzdové světlo ( 2)
Světlo pro jízdu dozadu ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
8. Vložte držák žárovky zpět do sestavy světla.
9. Zašroubujte zpět tři šrouby na zadní straně sestavy světla.
10. Připojte zpět konektor kabeláže k sestavě světla.
11. Z vnější strany nasaďte sestavu světla zpět do její původní polohya dbejte, aby byla správně
usazená.
12. Zašroubujte zpět dvě matice na polohovací čepy na zadní straně
sestavy světla.
13. Nasaďte horní a dolní obložení zadního sloupku.Prodloužená kabina, podvozek
s kabinouZadní brzdové světlo, koncové světlo,
ukazatel směru, světlo zpátečky
a zadní světlo do mlhy
1. Vyšroubujte čtyři šrouby ze sklíčka.
2. Sejměte sklíčko z otvoru.

196Péče o vozidlo
3. Lehce zatlačte žárovku doobjímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Světlo ukazatele směru ( 1)
Koncové a brzdové světlo ( 2)
Světlo pro jízdu dozadu ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
4. Nasaďte sklíčko na otvor a našroubujte zpět čtyři šrouby.
Boční ukazatele směru
1. Pro uvolnění z otvoru tlačte sestavu světla doprava a levou
stranu sestavy světla vytahujte.
2. Odpojte konektor kabeláže od sestavy světla.
3. Vyjměte držák žárovky ze sestavy
světla otočením o 90° a vložte
novou žárovku.
4. Vložte držák žárovky do sestavy světla.
5. Připojte konektor kabeláže k sestavě světla.
6. Zasuňte sestavu světla do otvoru a zatlačením doleva ji zajistěte.
Světla ukazatelů směru v zrcátku
1. Pro přístup ke šroubu posuňte ze předu sestavu dolního zrcátka.
2. Pomocí nástrčného šroubováku s šesticípou hvězdicí (torx)
vyšroubujte šroub.
3. Ze zadu sestavy dolního zrcátka vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte držák žárovky do spodní
části sestavy zrcátka.
6. Zašroubujte zpět šroub.

Péče o vozidlo197Přídavné brzdové světlo
1. Sejměte kryt na vnitřní stranězadních dveří.
2. Odšroubujte matici z polohovacího čepu na zadní
straně sestavy světla.
3. Vyjměte sestavu světla z otvoru na vnější straně.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyjměte držák žárovky ze sestavy
světla a vyměňte žárovku.
6. Vložte držák žárovky do sestavy světla a připojte zpět konektor
kabeláže k sestavě světla.
7. Nasaďte sestavu světla zpět do otvoru a dbejte, aby byla správně
usazená.
8. Zašroubujte zpět matici na polohovací čep na zadní straně
sestavy světla.
9. Nasaďte kryt na vnitřní stranu zadních dveří.

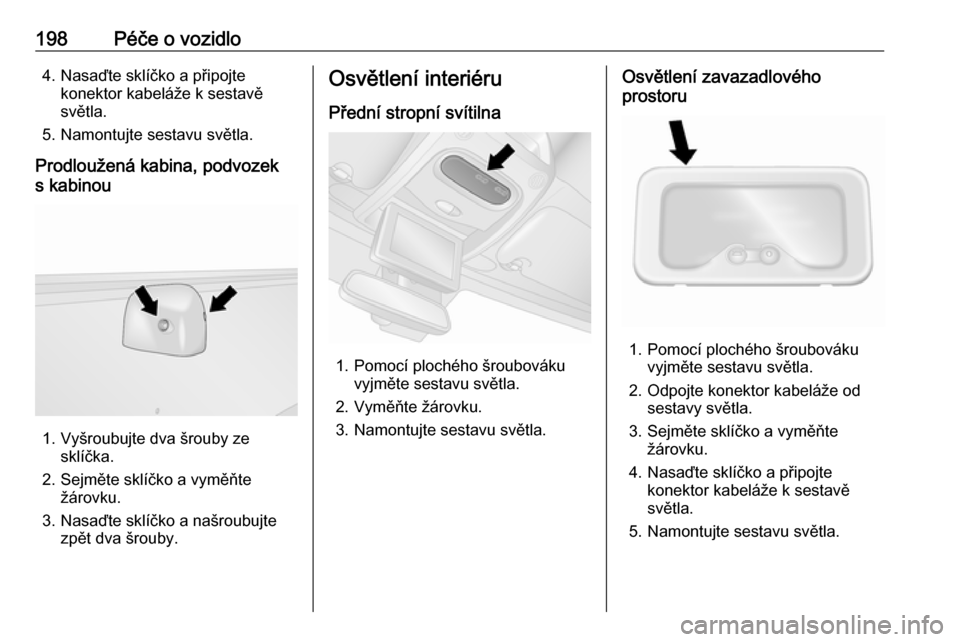

Osvětlení registrační značky
1. Pomocí plochého šroubováku uvolněte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte prosvětlovací kryt a vyměňte žárovku.

198Péče o vozidlo4. Nasaďte sklíčko a připojtekonektor kabeláže k sestavě
světla.
5. Namontujte sestavu světla.
Prodloužená kabina, podvozek
s kabinou
1. Vyšroubujte dva šrouby ze sklíčka.
2. Sejměte sklíčko a vyměňte žárovku.
3. Nasaďte sklíčko a našroubujte zpět dva šrouby.
Osvětlení interiéru
Přední stropní svítilna
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Vyměňte žárovku.
3. Namontujte sestavu světla.
Osvětlení zavazadlového
prostoru
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte sklíčko a vyměňte žárovku.
4. Nasaďte sklíčko a připojte konektor kabeláže k sestavě
světla.
5. Namontujte sestavu světla.
