OPEL MOVANO_B 2017.5 Uporabniški priročnik

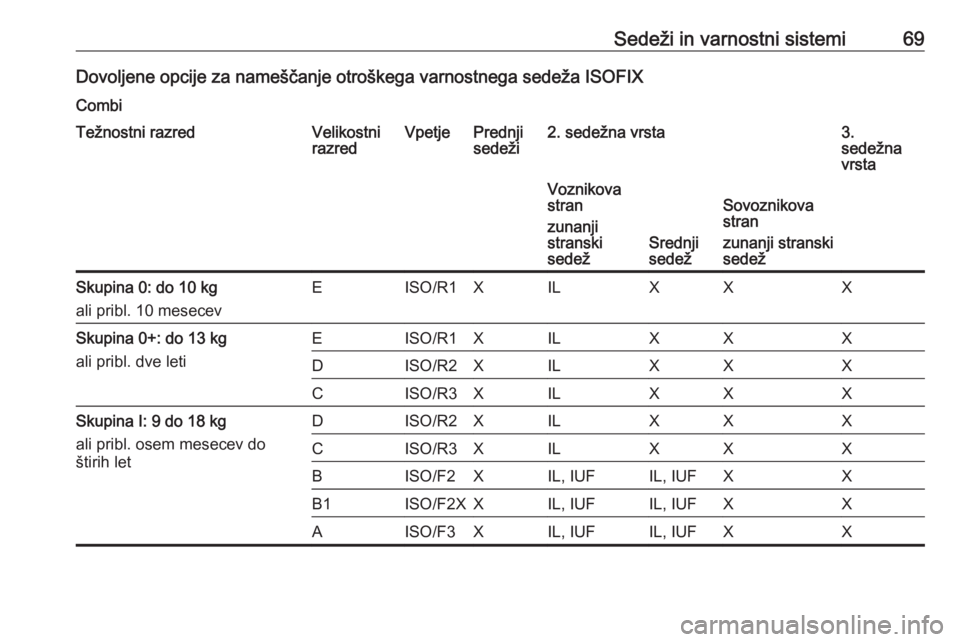

Sedeži in varnostni sistemi69Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIXCombiTežnostni razredVelikostni
razredVpetjePrednji
sedeži2. sedežna vrsta3.
sedežna
vrstaVoznikova
stran
zunanji
stranski
sedež
Srednji
sedež
Sovoznikova
stran
zunanji stranski
sedežSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XILXXXSkupina 0+: do 13 kg
ali pribl. dve letiEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 do 18 kg
ali pribl. osem mesecev do
štirih letDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

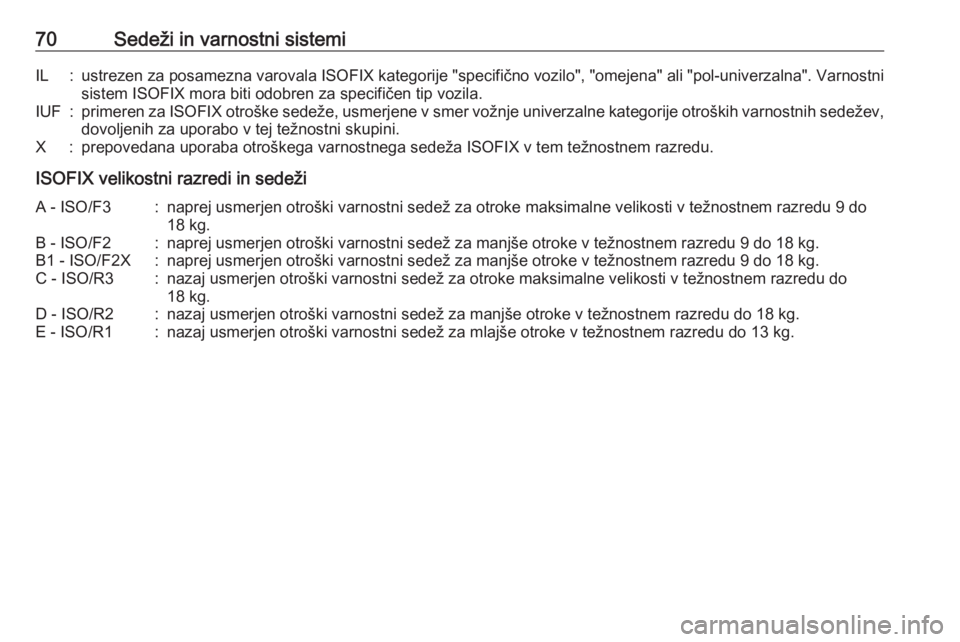

70Sedeži in varnostni sistemiIL:ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

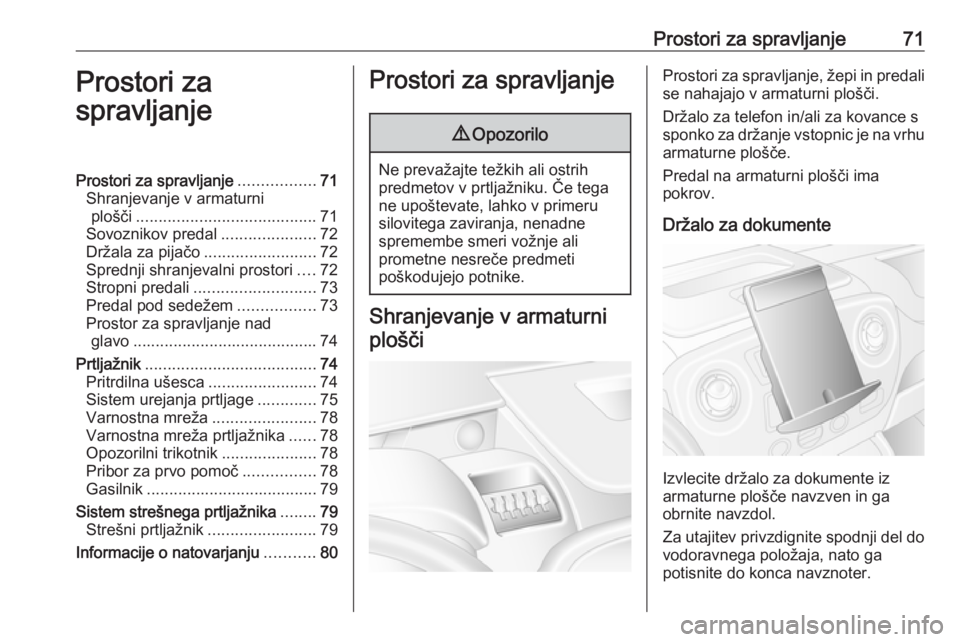

Prostori za spravljanje71Prostori za
spravljanjeProstori za spravljanje .................71
Shranjevanje v armaturni plošči ........................................ 71
Sovoznikov predal .....................72
Držala za pijačo .........................72
Sprednji shranjevalni prostori ....72
Stropni predali ........................... 73
Predal pod sedežem .................73
Prostor za spravljanje nad glavo ......................................... 74
Prtljažnik ...................................... 74
Pritrdilna ušesca ........................74
Sistem urejanja prtljage .............75
Varnostna mreža .......................78
Varnostna mreža prtljažnika ......78
Opozorilni trikotnik .....................78
Pribor za prvo pomoč ................78
Gasilnik ...................................... 79
Sistem strešnega prtljažnika ........79
Strešni prtljažnik ........................79
Informacije o natovarjanju ...........80Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, lahko v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje, žepi in predali se nahajajo v armaturni plošči.
Držalo za telefon in/ali za kovance s
sponko za držanje vstopnic je na vrhu
armaturne plošče.
Predal na armaturni plošči ima
pokrov.
Držalo za dokumente
Izvlecite držalo za dokumente iz
armaturne plošče navzven in ga
obrnite navzdol.
Za utajitev privzdignite spodnji del do vodoravnega položaja, nato ga
potisnite do konca navznoter.

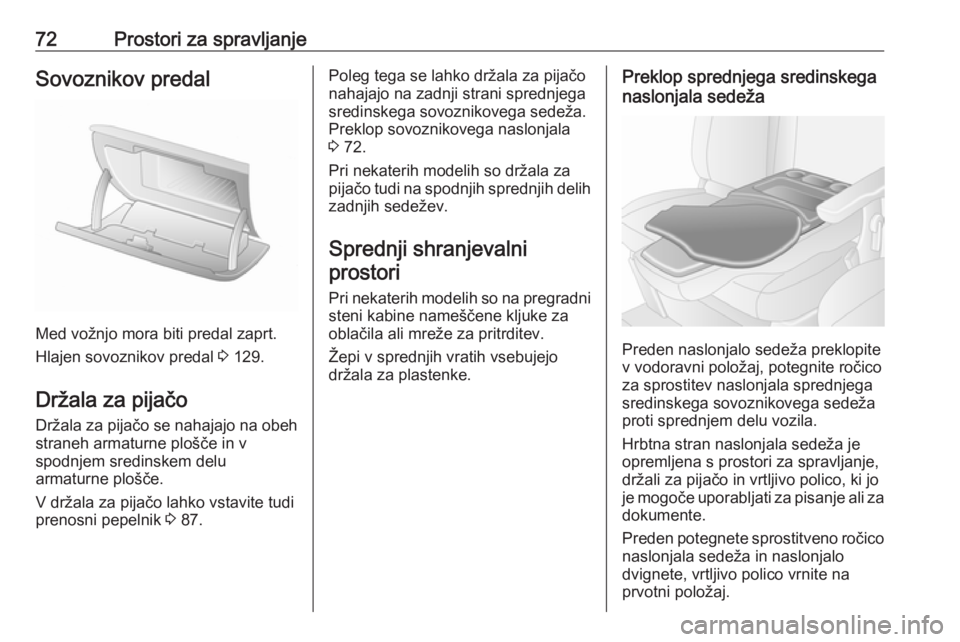

72Prostori za spravljanjeSovoznikov predal
Med vožnjo mora biti predal zaprt.
Hlajen sovoznikov predal 3 129.
Držala za pijačo
Držala za pijačo se nahajajo na obeh straneh armaturne plošče in v
spodnjem sredinskem delu
armaturne plošče.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 87.
Poleg tega se lahko držala za pijačo
nahajajo na zadnji strani sprednjega sredinskega sovoznikovega sedeža.
Preklop sovoznikovega naslonjala
3 72.
Pri nekaterih modelih so držala za
pijačo tudi na spodnjih sprednjih delih zadnjih sedežev.
Sprednji shranjevalniprostori
Pri nekaterih modelih so na pregradni steni kabine nameščene kljuke za
oblačila ali mreže za pritrditev.
Žepi v sprednjih vratih vsebujejo
držala za plastenke.Preklop sprednjega sredinskega
naslonjala sedeža
Preden naslonjalo sedeža preklopite
v vodoravni položaj, potegnite ročico
za sprostitev naslonjala sprednjega
sredinskega sovoznikovega sedeža
proti sprednjem delu vozila.
Hrbtna stran naslonjala sedeža je
opremljena s prostori za spravljanje,
držali za pijačo in vrtljivo polico, ki jo
je mogoče uporabljati za pisanje ali za
dokumente.
Preden potegnete sprostitveno ročico
naslonjala sedeža in naslonjalo
dvignete, vrtljivo polico vrnite na
prvotni položaj.

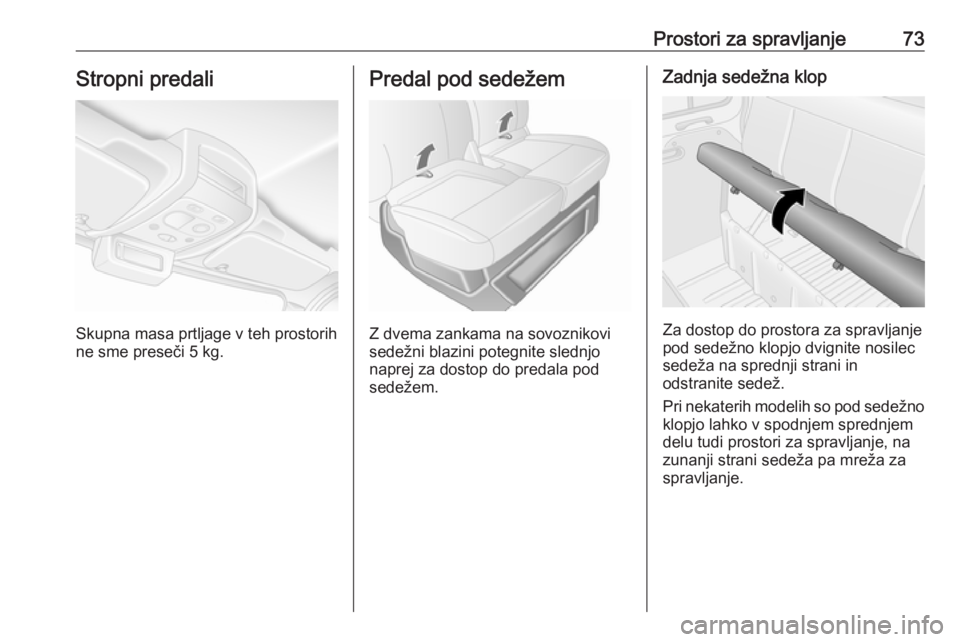

Prostori za spravljanje73Stropni predali
Skupna masa prtljage v teh prostorih
ne sme preseči 5 kg.
Predal pod sedežem
Z dvema zankama na sovoznikovi
sedežni blazini potegnite slednjo
naprej za dostop do predala pod
sedežem.
Zadnja sedežna klop
Za dostop do prostora za spravljanje
pod sedežno klopjo dvignite nosilec
sedeža na sprednji strani in
odstranite sedež.
Pri nekaterih modelih so pod sedežno klopjo lahko v spodnjem sprednjem
delu tudi prostori za spravljanje, na
zunanji strani sedeža pa mreža za
spravljanje.

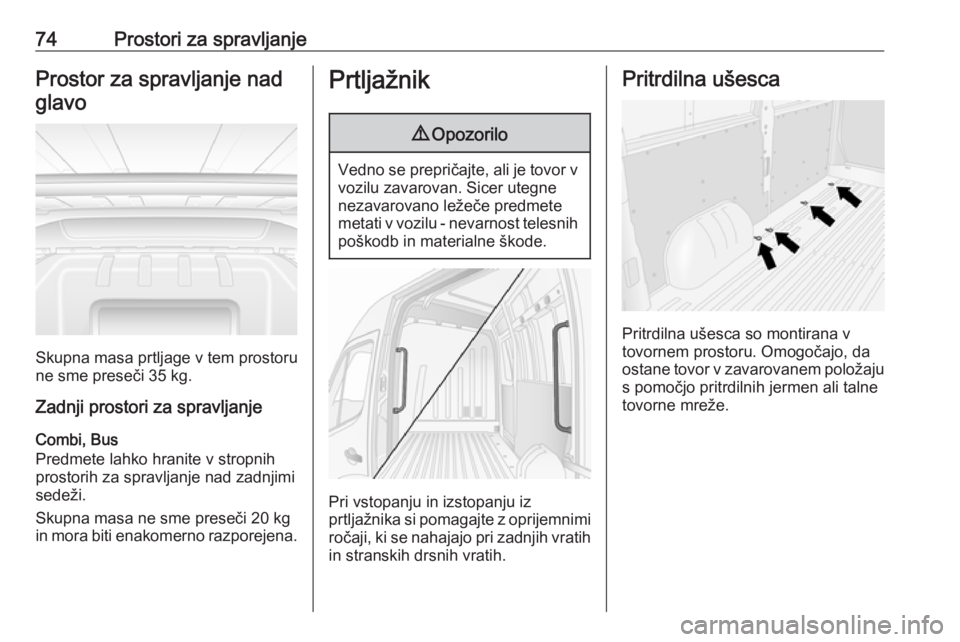

74Prostori za spravljanjeProstor za spravljanje nadglavo
Skupna masa prtljage v tem prostoru
ne sme preseči 35 kg.
Zadnji prostori za spravljanje
Combi, Bus
Predmete lahko hranite v stropnih prostorih za spravljanje nad zadnjimi
sedeži.
Skupna masa ne sme preseči 20 kg in mora biti enakomerno razporejena.
Prtljažnik9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
Pri vstopanju in izstopanju iz
prtljažnika si pomagajte z oprijemnimi
ročaji, ki se nahajajo pri zadnjih vratih
in stranskih drsnih vratih.
Pritrdilna ušesca
Pritrdilna ušesca so montirana v
tovornem prostoru. Omogočajo, da
ostane tovor v zavarovanem položaju
s pomočjo pritrdilnih jermen ali talne
tovorne mreže.

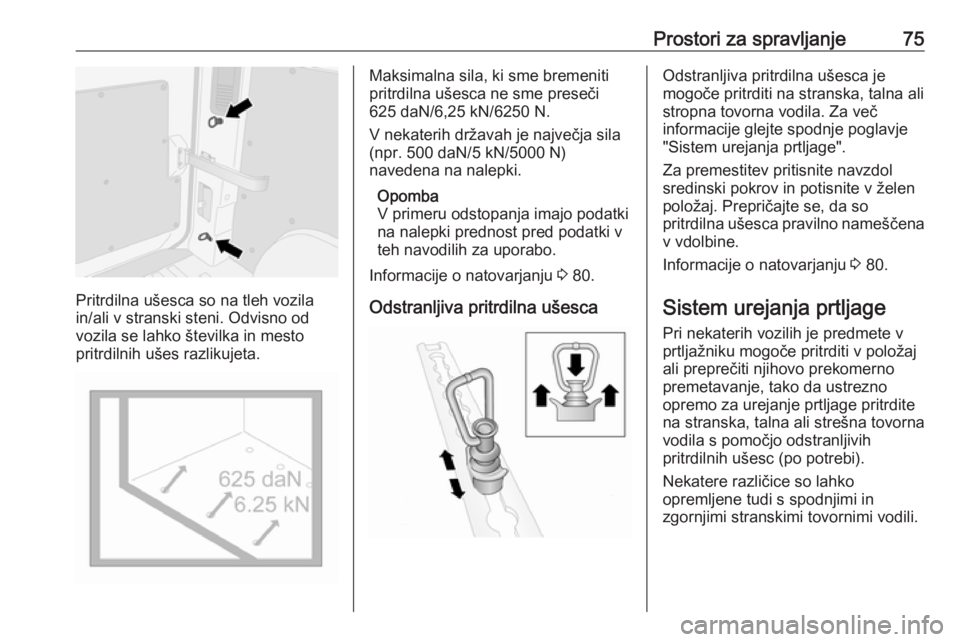

Prostori za spravljanje75
Pritrdilna ušesca so na tleh vozila
in/ali v stranski steni. Odvisno od
vozila se lahko številka in mesto
pritrdilnih ušes razlikujeta.
Maksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči
625 daN/6,25 kN/6250 N.
V nekaterih državah je največja sila (npr. 500 daN/5 kN/5000 N)
navedena na nalepki.
Opomba
V primeru odstopanja imajo podatki na nalepki prednost pred podatki v
teh navodilih za uporabo.
Informacije o natovarjanju 3 80.
Odstranljiva pritrdilna ušescaOdstranljiva pritrdilna ušesca je
mogoče pritrditi na stranska, talna ali
stropna tovorna vodila. Za več
informacije glejte spodnje poglavje
"Sistem urejanja prtljage".
Za premestitev pritisnite navzdol sredinski pokrov in potisnite v želen
položaj. Prepričajte se, da so
pritrdilna ušesca pravilno nameščena v vdolbine.
Informacije o natovarjanju 3 80.
Sistem urejanja prtljage Pri nekaterih vozilih je predmete v
prtljažniku mogoče pritrditi v položaj
ali preprečiti njihovo prekomerno
premetavanje, tako da ustrezno
opremo za urejanje prtljage pritrdite
na stranska, talna ali strešna tovorna
vodila s pomočjo odstranljivih
pritrdilnih ušesc (po potrebi).
Nekatere različice so lahko
opremljene tudi s spodnjimi in
zgornjimi stranskimi tovornimi vodili.

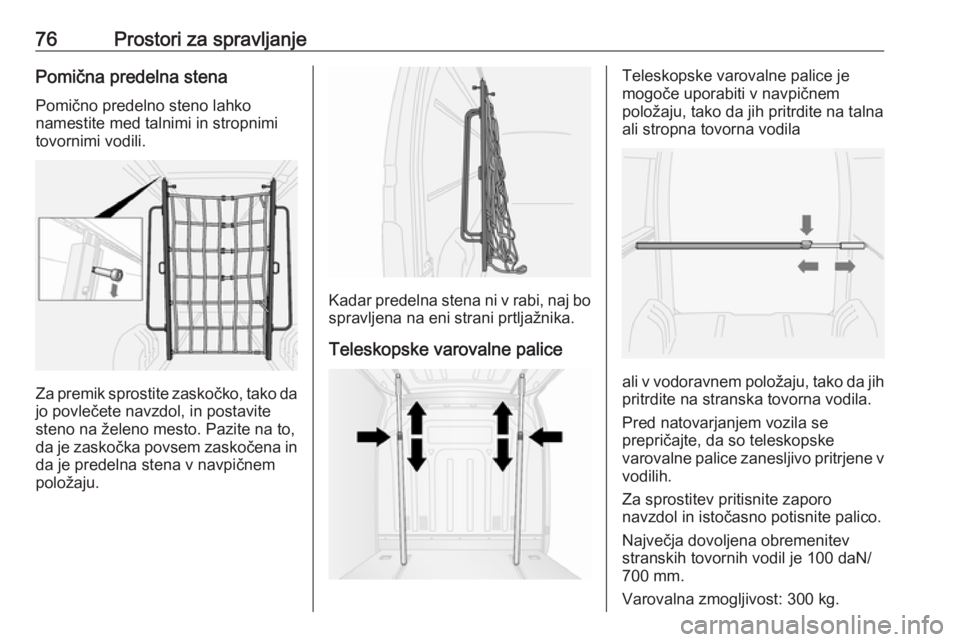

76Prostori za spravljanjePomična predelna stenaPomično predelno steno lahko
namestite med talnimi in stropnimi tovornimi vodili.
Za premik sprostite zaskočko, tako da jo povlečete navzdol, in postavite
steno na želeno mesto. Pazite na to,
da je zaskočka povsem zaskočena in da je predelna stena v navpičnem
položaju.
Kadar predelna stena ni v rabi, naj bo
spravljena na eni strani prtljažnika.
Teleskopske varovalne palice
Teleskopske varovalne palice je
mogoče uporabiti v navpičnem
položaju, tako da jih pritrdite na talna ali stropna tovorna vodila
ali v vodoravnem položaju, tako da jih
pritrdite na stranska tovorna vodila.
Pred natovarjanjem vozila se
prepričajte, da so teleskopske
varovalne palice zanesljivo pritrjene v
vodilih.
Za sprostitev pritisnite zaporo
navzdol in istočasno potisnite palico.
Največja dovoljena obremenitev
stranskih tovornih vodil je 100 daN/
700 mm.
Varovalna zmogljivost: 300 kg.

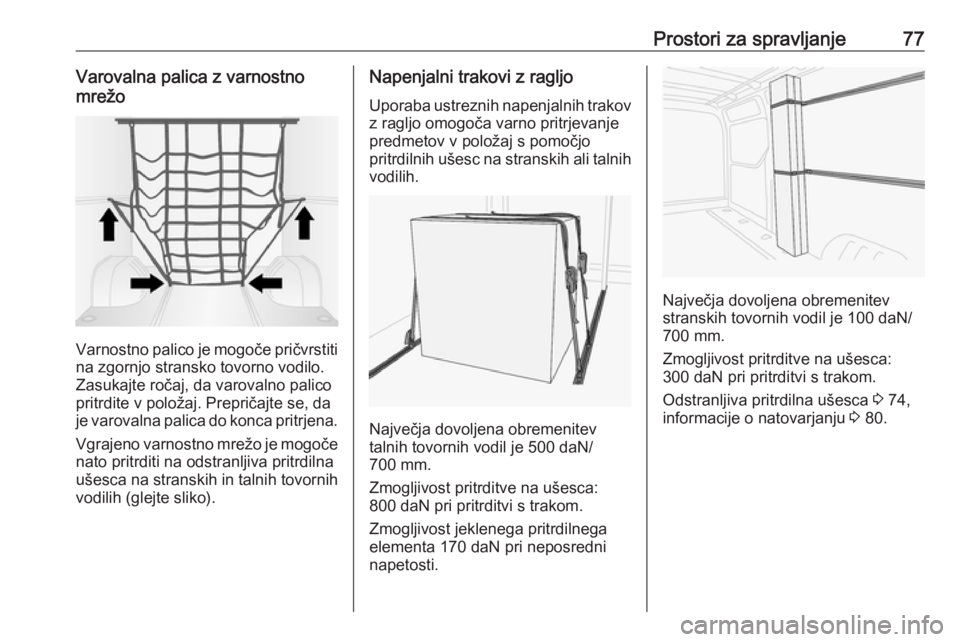

Prostori za spravljanje77Varovalna palica z varnostno
mrežo
Varnostno palico je mogoče pričvrstiti
na zgornjo stransko tovorno vodilo.
Zasukajte ročaj, da varovalno palico pritrdite v položaj. Prepričajte se, da
je varovalna palica do konca pritrjena.
Vgrajeno varnostno mrežo je mogoče
nato pritrditi na odstranljiva pritrdilna
ušesca na stranskih in talnih tovornih
vodilih (glejte sliko).
Napenjalni trakovi z ragljo
Uporaba ustreznih napenjalnih trakov
z ragljo omogoča varno pritrjevanje
predmetov v položaj s pomočjo
pritrdilnih ušesc na stranskih ali talnih vodilih.
Največja dovoljena obremenitev
talnih tovornih vodil je 500 daN/
700 mm.
Zmogljivost pritrditve na ušesca:
800 daN pri pritrditvi s trakom.
Zmogljivost jeklenega pritrdilnega
elementa 170 daN pri neposredni
napetosti.
Največja dovoljena obremenitev
stranskih tovornih vodil je 100 daN/ 700 mm.
Zmogljivost pritrditve na ušesca:
300 daN pri pritrditvi s trakom.
Odstranljiva pritrdilna ušesca 3 74,
informacije o natovarjanju 3 80.

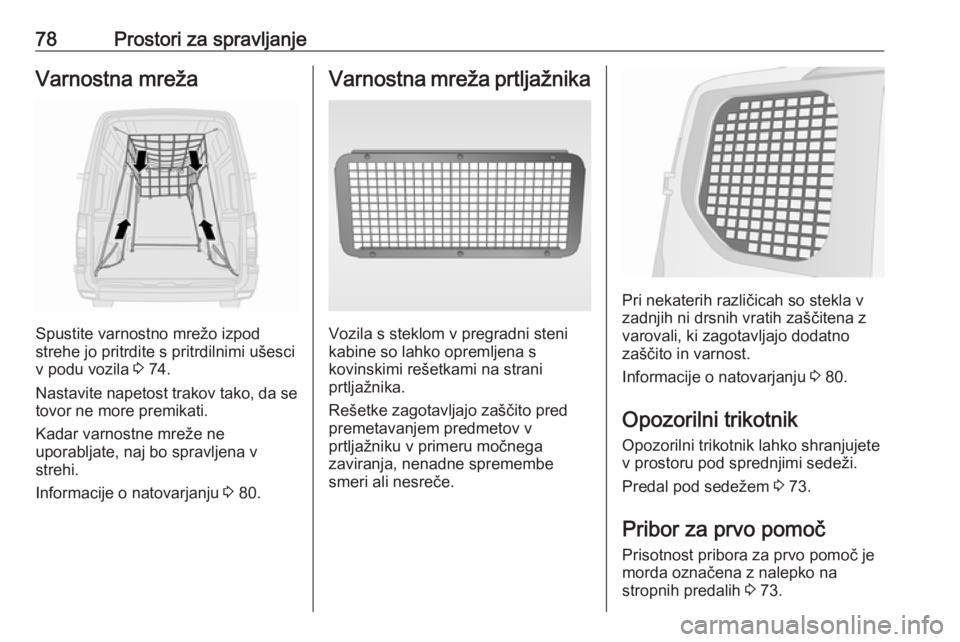

78Prostori za spravljanjeVarnostna mreža
Spustite varnostno mrežo izpod
strehe jo pritrdite s pritrdilnimi ušesci
v podu vozila 3 74.
Nastavite napetost trakov tako, da se tovor ne more premikati.
Kadar varnostne mreže ne
uporabljate, naj bo spravljena v
strehi.
Informacije o natovarjanju 3 80.
Varnostna mreža prtljažnika
Vozila s steklom v pregradni steni
kabine so lahko opremljena s
kovinskimi rešetkami na strani
prtljažnika.
Rešetke zagotavljajo zaščito pred
premetavanjem predmetov v
prtljažniku v primeru močnega
zaviranja, nenadne spremembe
smeri ali nesreče.
Pri nekaterih različicah so stekla v
zadnjih ni drsnih vratih zaščitena z
varovali, ki zagotavljajo dodatno
zaščito in varnost.
Informacije o natovarjanju 3 80.
Opozorilni trikotnik Opozorilni trikotnik lahko shranjujete
v prostoru pod sprednjimi sedeži.
Predal pod sedežem 3 73.
Pribor za prvo pomoč Prisotnost pribora za prvo pomoč je
morda označena z nalepko na
stropnih predalih 3 73.
