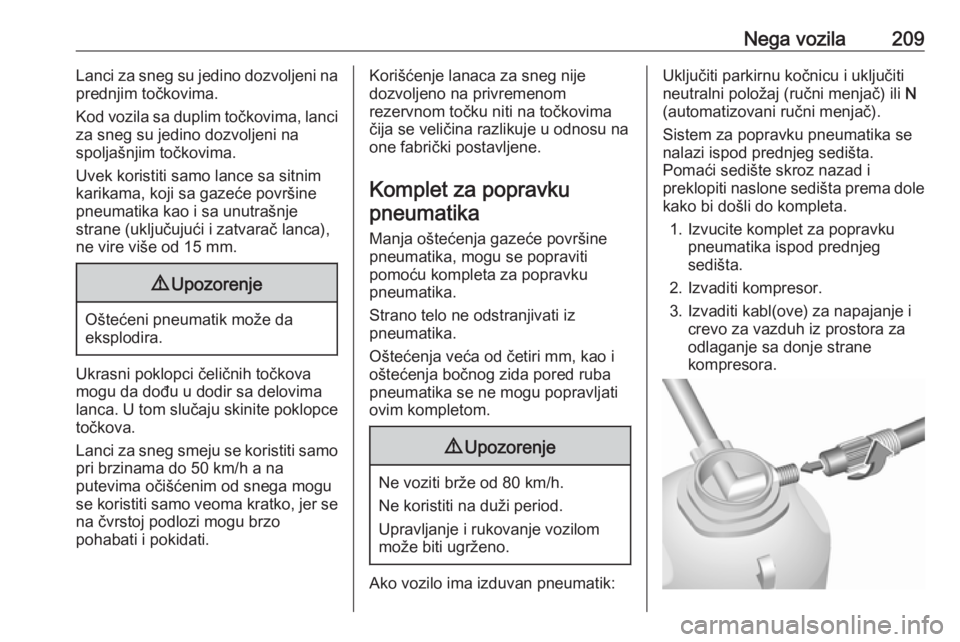

Nega vozila209Lanci za sneg su jedino dozvoljeni naprednjim točkovima.
Kod vozila sa duplim točkovima, lanci
za sneg su jedino dozvoljeni na
spoljašnjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 15 mm.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Ukrasni poklopci čeličnih točkova
mogu da dođu u dodir sa delovima
lanca. U tom slučaju skinite poklopce
točkova.
Lanci za sneg smeju se koristiti samo pri brzinama do 50 km/h a na
putevima očišćenim od snega mogu
se koristiti samo veoma kratko, jer se
na čvrstoj podlozi mogu brzo
pohabati i pokidati.
Korišćenje lanaca za sneg nije
dozvoljeno na privremenom
rezervnom točku niti na točkovima čija se veličina razlikuje u odnosu naone fabrički postavljene.
Komplet za popravkupneumatika
Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od četiri mm, kao i
oštećenja bočnog zida pored ruba
pneumatika se ne mogu popravljati
ovim kompletom.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako vozilo ima izduvan pneumatik:
Uključiti parkirnu kočnicu i uključiti
neutralni položaj (ručni menjač) ili N
(automatizovani ručni menjač).
Sistem za popravku pneumatika se
nalazi ispod prednjeg sedišta.
Pomaći sedište skroz nazad i
preklopiti naslone sedišta prema dole kako bi došli do kompleta.
1. Izvucite komplet za popravku pneumatika ispod prednjeg
sedišta.
2. Izvaditi kompresor.
3. Izvaditi kabl(ove) za napajanje i crevo za vazduh iz prostora za
odlaganje sa donje strane
kompresora.

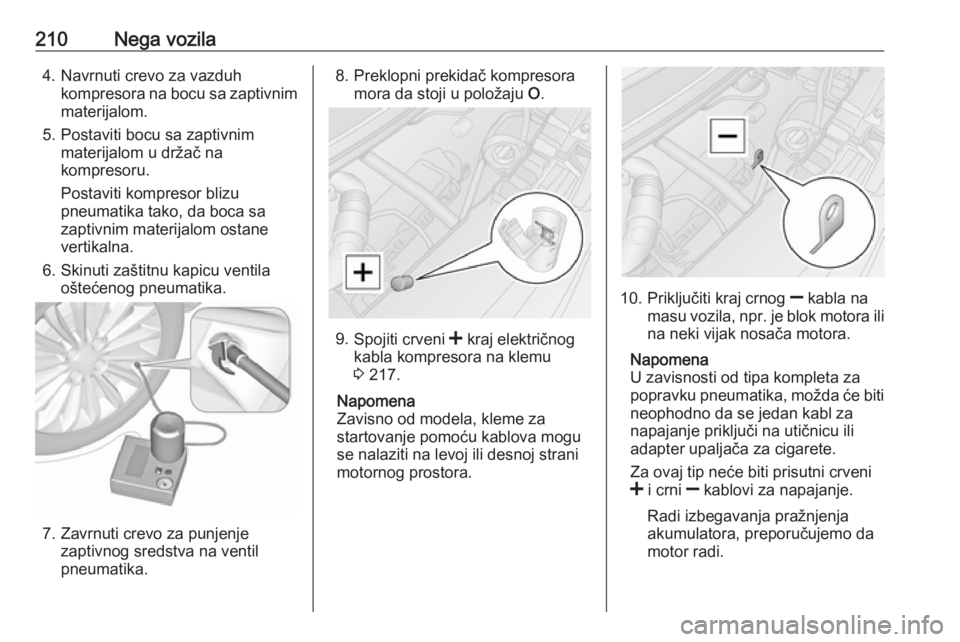

210Nega vozila4. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Zavrnuti crevo za punjenje zaptivnog sredstva na ventil
pneumatika.
8. Preklopni prekidač kompresora mora da stoji u položaju O.
9.
Spojiti crveni < kraj električnog
kabla kompresora na klemu 3 217.
Napomena
Zavisno od modela, kleme za
startovanje pomoću kablova mogu
se nalaziti na levoj ili desnoj strani
motornog prostora.
10. Priključiti kraj crnog ] kabla na
masu vozila, npr. je blok motora ili
na neki vijak nosača motora.
Napomena
U zavisnosti od tipa kompleta za
popravku pneumatika, možda će biti neophodno da se jedan kabl za
napajanje priključi na utičnicu ili
adapter upaljača za cigarete.
Za ovaj tip neće biti prisutni crveni
< i crni ] kablovi za napajanje.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.

Nega vozila211

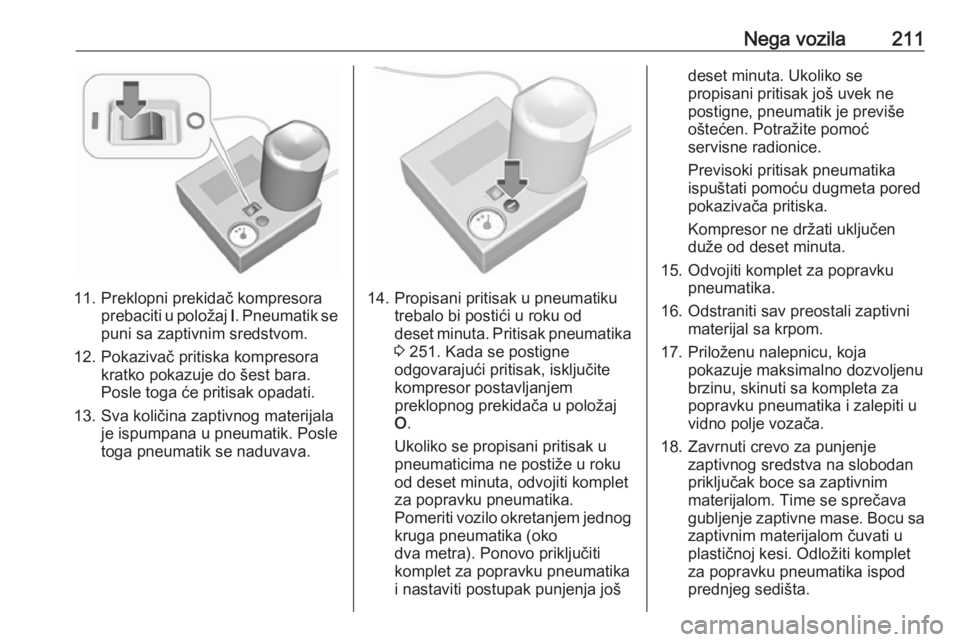

11. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
12. Pokazivač pritiska kompresora kratko pokazuje do šest bara.
Posle toga će pritisak opadati.
13. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.14. Propisani pritisak u pneumatiku trebalo bi postići u roku od
deset minuta. Pritisak pneumatika
3 251. Kada se postigne
odgovarajući pritisak, isključite
kompresor postavljanjem
preklopnog prekidača u položaj
O .
Ukoliko se propisani pritisak u
pneumaticima ne postiže u roku
od deset minuta, odvojiti komplet
za popravku pneumatika.
Pomeriti vozilo okretanjem jednog kruga pneumatika (oko
dva metra). Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta pored
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
15. Odvojiti komplet za popravku pneumatika.
16. Odstraniti sav preostali zaptivni materijal sa krpom.
17. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa kompleta za
popravku pneumatika i zalepiti u
vidno polje vozača.
18. Zavrnuti crevo za punjenje zaptivnog sredstva na slobodan
priključak boce sa zaptivnim
materijalom. Time se sprečava
gubljenje zaptivne mase. Bocu sa
zaptivnim materijalom čuvati u
plastičnoj kesi. Odložiti komplet
za popravku pneumatika ispod
prednjeg sedišta.

212Nega vozila
19. Odmah nastaviti sa vožnjom, dabi se zaptivni materijalravnomerno raspodelio u
unutrašnjosti pneumatika. Posle
približno deset km vožnje, ali ne
više od deset minuta, zaustaviti se i proveriti pritisak u pneumaticima
koristeći kompresor. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
20. Ukoliko je pritisak u pneumatiku iznad 3,1 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 3,1 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
21. Odložiti komplet za popravku pneumatika ispod prednjeg
sedišta.
Napomena
Popravljen pneumatik znatno utiče na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 209.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati vozilo na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Uključiti parkirnu kočnicu i prebaciti u prvi stepen prenosa ilihod unazad (ručni menjač) ili N
(automatizovani ručni menjač).
● Isključiti sistem vazdušnog vešanja 3 143.
● Vađenje rezervnog točka 3 214.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalica ne zahteva održavanje.

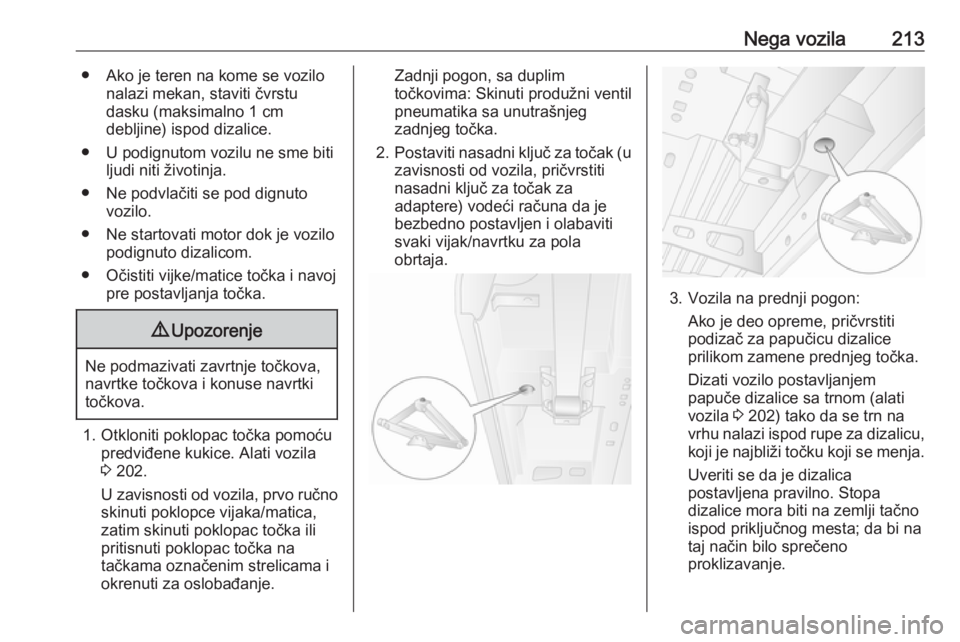

Nega vozila213● Ako je teren na kome se vozilonalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistiti vijke/matice točka i navoj pre postavljanja točka.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkloniti poklopac točka pomoću predviđene kukice. Alati vozila
3 202.
U zavisnosti od vozila, prvo ručno
skinuti poklopce vijaka/matica,
zatim skinuti poklopac točka ili
pritisnuti poklopac točka na
tačkama označenim strelicama i
okrenuti za oslobađanje.
Zadnji pogon, sa duplim
točkovima: Skinuti produžni ventil
pneumatika sa unutrašnjeg
zadnjeg točka.
2. Postaviti nasadni ključ za točak (u
zavisnosti od vozila, pričvrstiti
nasadni ključ za točak za
adaptere) vodeći računa da je
bezbedno postavljen i olabaviti
svaki vijak/navrtku za pola
obrtaja.
3. Vozila na prednji pogon:
Ako je deo opreme, pričvrstiti
podizač za papučicu dizalice
prilikom zamene prednjeg točka.
Dizati vozilo postavljanjem
papuče dizalice sa trnom (alati
vozila 3 202) tako da se trn na
vrhu nalazi ispod rupe za dizalicu,
koji je najbliži točku koji se menja.
Uveriti se da je dizalica
postavljena pravilno. Stopa
dizalice mora biti na zemlji tačno
ispod priključnog mesta; da bi na
taj način bilo sprečeno
proklizavanje.

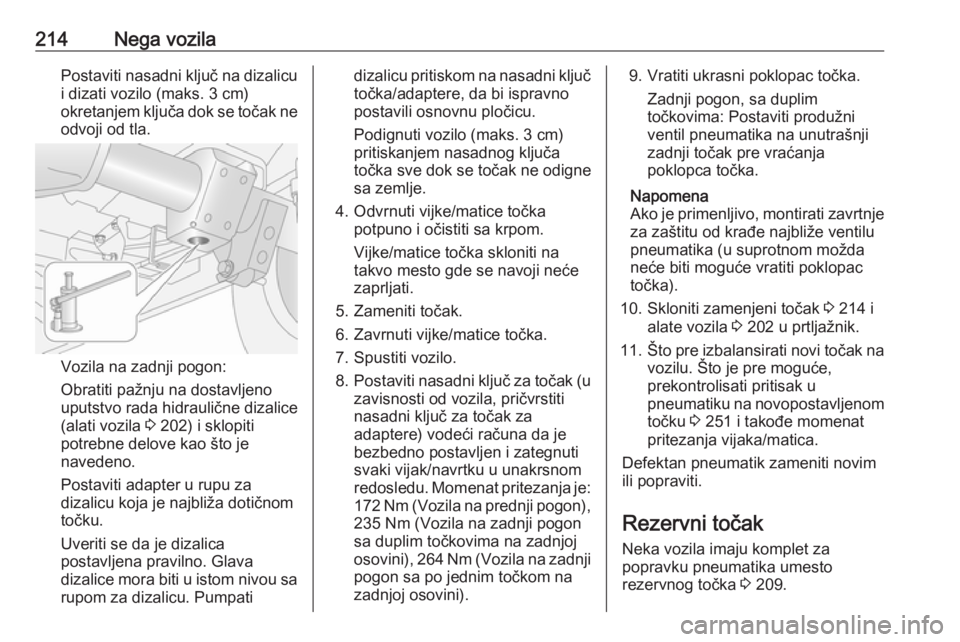

214Nega vozilaPostaviti nasadni ključ na dizalicu
i dizati vozilo (maks. 3 cm)
okretanjem ključa dok se točak ne
odvoji od tla.
Vozila na zadnji pogon:
Obratiti pažnju na dostavljeno
uputstvo rada hidraulične dizalice
(alati vozila 3 202) i sklopiti
potrebne delove kao što je
navedeno.
Postaviti adapter u rupu za
dizalicu koja je najbliža dotičnom
točku.
Uveriti se da je dizalica
postavljena pravilno. Glava
dizalice mora biti u istom nivou sa
rupom za dizalicu. Pumpati
dizalicu pritiskom na nasadni ključ točka/adaptere, da bi ispravno
postavili osnovnu pločicu.
Podignuti vozilo (maks. 3 cm)
pritiskanjem nasadnog ključa
točka sve dok se točak ne odigne sa zemlje.
4. Odvrnuti vijke/matice točka potpuno i očistiti sa krpom.
Vijke/matice točka skloniti na
takvo mesto gde se navoji neće
zaprljati.
5. Zameniti točak.
6. Zavrnuti vijke/matice točka.
7. Spustiti vozilo.
8. Postaviti nasadni ključ za točak (u
zavisnosti od vozila, pričvrstiti
nasadni ključ za točak za
adaptere) vodeći računa da je
bezbedno postavljen i zategnuti
svaki vijak/navrtku u unakrsnom
redosledu. Momenat pritezanja je: 172 Nm (Vozila na prednji pogon),
235 Nm (Vozila na zadnji pogon
sa duplim točkovima na zadnjoj
osovini), 264 Nm (Vozila na zadnji
pogon sa po jednim točkom na
zadnjoj osovini).9. Vratiti ukrasni poklopac točka.
Zadnji pogon, sa duplim
točkovima: Postaviti produžni
ventil pneumatika na unutrašnji
zadnji točak pre vraćanja
poklopca točka.
Napomena
Ako je primenljivo, montirati zavrtnje za zaštitu od krađe najbliže ventilu
pneumatika (u suprotnom možda
neće biti moguće vratiti poklopac
točka).
10. Skloniti zamenjeni točak 3 214 i
alate vozila 3 202 u prtljažnik.
11. Što pre izbalansirati novi točak na
vozilu. Što je pre moguće,
prekontrolisati pritisak u
pneumatiku na novopostavljenom
točku 3 251 i takođe momenat
pritezanja vijaka/matica.
Defektan pneumatik zameniti novim
ili popraviti.
Rezervni točak Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 209.

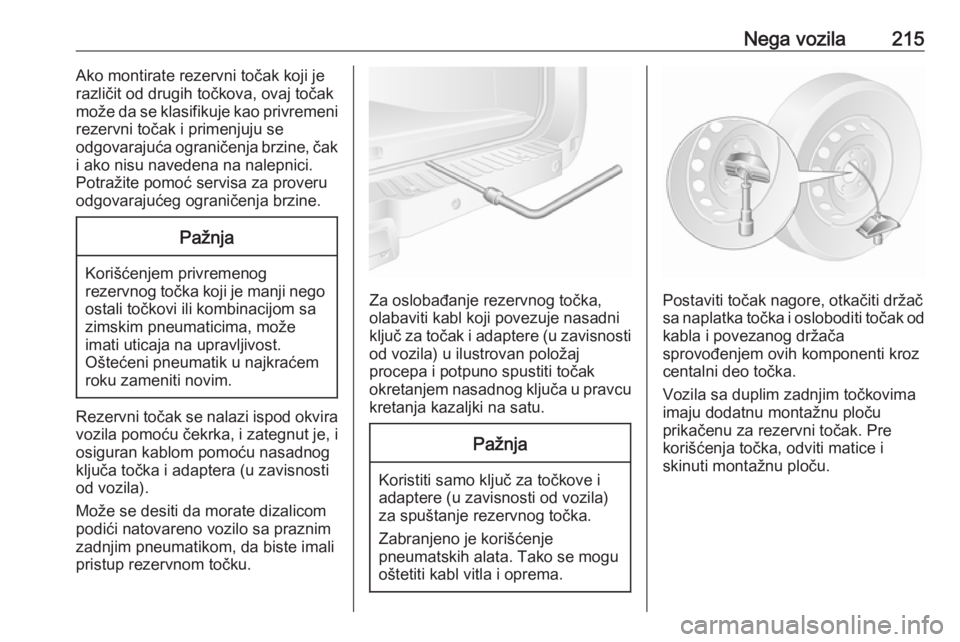

Nega vozila215Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi ispod okvira
vozila pomoću čekrka, i zategnut je, i
osiguran kablom pomoću nasadnog
ključa točka i adaptera (u zavisnosti
od vozila).
Može se desiti da morate dizalicom podići natovareno vozilo sa praznim
zadnjim pneumatikom, da biste imali pristup rezervnom točku.
Za oslobađanje rezervnog točka,
olabaviti kabl koji povezuje nasadni
ključ za točak i adaptere (u zavisnosti od vozila) u ilustrovan položaj
procepa i potpuno spustiti točak
okretanjem nasadnog ključa u pravcu
kretanja kazaljki na satu.
Pažnja
Koristiti samo ključ za točkove i
adaptere (u zavisnosti od vozila)
za spuštanje rezervnog točka.
Zabranjeno je korišćenje
pneumatskih alata. Tako se mogu oštetiti kabl vitla i oprema.
Postaviti točak nagore, otkačiti držač
sa naplatka točka i osloboditi točak od kabla i povezanog držača
sprovođenjem ovih komponenti kroz
centalni deo točka.
Vozila sa duplim zadnjim točkovima
imaju dodatnu montažnu ploču
prikačenu za rezervni točak. Pre
korišćenja točka, odviti matice i
skinuti montažnu ploču.

216Nega vozila

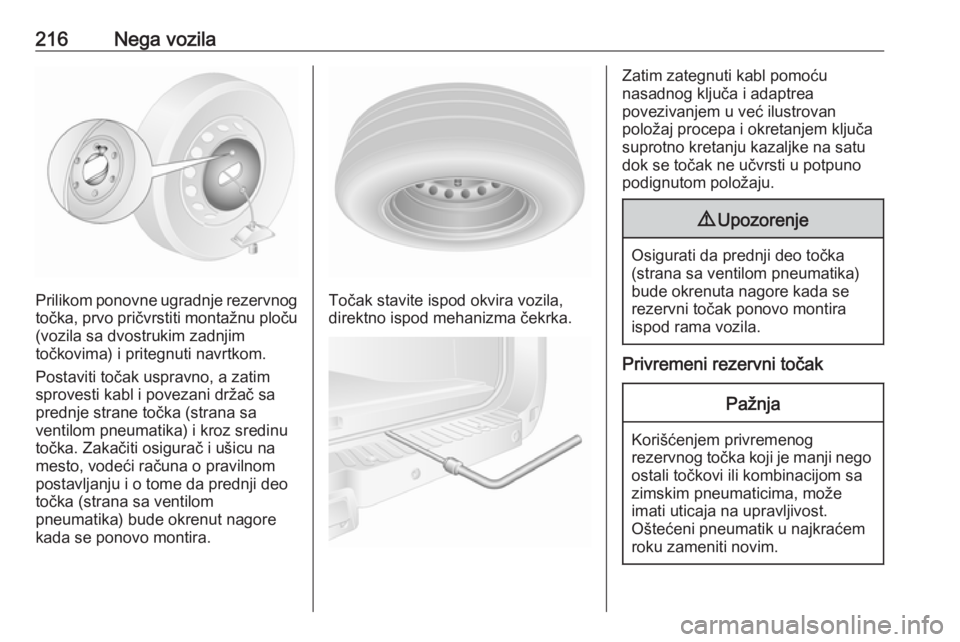

Prilikom ponovne ugradnje rezervnog
točka, prvo pričvrstiti montažnu ploču
(vozila sa dvostrukim zadnjim
točkovima) i pritegnuti navrtkom.
Postaviti točak uspravno, a zatim
sprovesti kabl i povezani držač sa prednje strane točka (strana sa
ventilom pneumatika) i kroz sredinu
točka. Zakačiti osigurač i ušicu na
mesto, vodeći računa o pravilnom
postavljanju i o tome da prednji deo
točka (strana sa ventilom
pneumatika) bude okrenut nagore
kada se ponovo montira.Točak stavite ispod okvira vozila,
direktno ispod mehanizma čekrka.
Zatim zategnuti kabl pomoću
nasadnog ključa i adaptrea
povezivanjem u već ilustrovan
položaj procepa i okretanjem ključa
suprotno kretanju kazaljke na satu
dok se točak ne učvrsti u potpuno
podignutom položaju.9 Upozorenje
Osigurati da prednji deo točka
(strana sa ventilom pneumatika)
bude okrenuta nagore kada se
rezervni točak ponovo montira
ispod rama vozila.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.

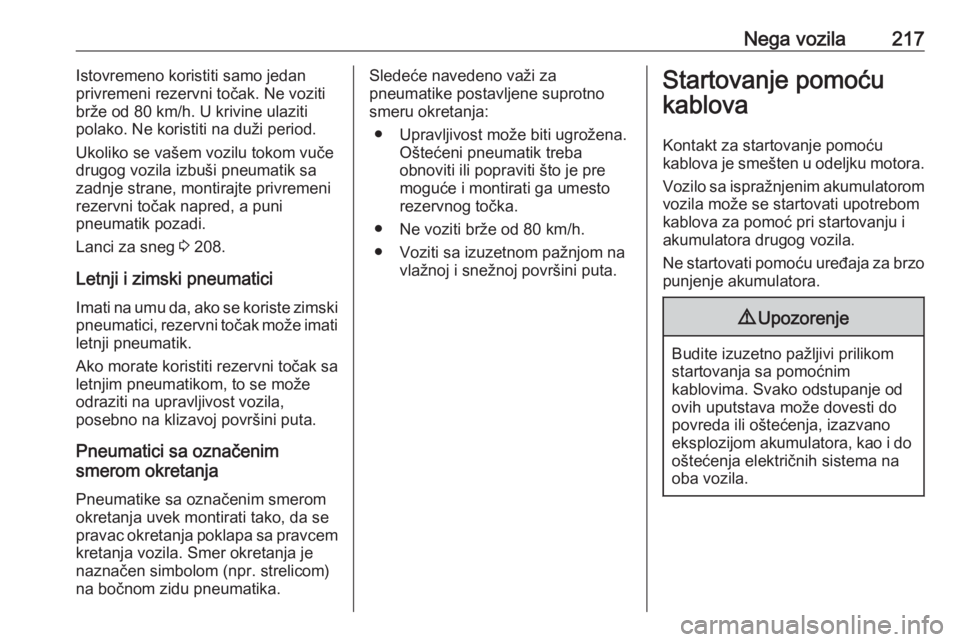

Nega vozila217Istovremeno koristiti samo jedan
privremeni rezervni točak. Ne voziti brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 208.
Letnji i zimski pneumatici
Imati na umu da, ako se koriste zimski pneumatici, rezervni točak može imati
letnji pneumatik.
Ako morate koristiti rezervni točak sa
letnjim pneumatikom, to se može odraziti na upravljivost vozila,
posebno na klizavoj površini puta.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
okretanja uvek montirati tako, da se
pravac okretanja poklapa sa pravcem
kretanja vozila. Smer okretanja je
naznačen simbolom (npr. strelicom)
na bočnom zidu pneumatika.Sledeće navedeno važi za
pneumatike postavljene suprotno
smeru okretanja:
● Upravljivost može biti ugrožena. Oštećeni pneumatik treba
obnoviti ili popraviti što je pre
moguće i montirati ga umesto rezervnog točka.
● Ne voziti brže od 80 km/h.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Kontakt za startovanje pomoću
kablova je smešten u odeljku motora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.
Ne startovati pomoću uređaja za brzo
punjenje akumulatora.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.

218Nega vozila9Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
Pažnja
Sistem vazdušnog vešanja mora
da bude isključen pre startovanja
pomoću kablova.
Vazdušno vešanje 3 143.
● Nikada ne izlagati akumulator
vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator
vozila u toploj prostoriji pre
priključivanja kablova za
premošćavanje.
● Kod rada sa akumulatorom vozila
nositi zaštitno odelo i zaštitne
naočare.
● Koristiti pomoćni akumulator istog napona (12 volti). Njegov
kapacitet (Ah) ne sme biti znatno niži od ispražnjenog akumulatora vozila.
● Koristiti kablove za premošćavanje sa izolovanim
klemama i prečnikom od
najmanje 25 mm 2
.
● Ispražnjen akumulator ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Isključiti sistem vazdušnog vešanja 3 143.
● Za vreme pomoćnog startovanja ne naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću
kablova.
● Uključiti parkirnu kočnicu i uključiti neutralni položaj (ručni
menjač) ili N (automatizovani

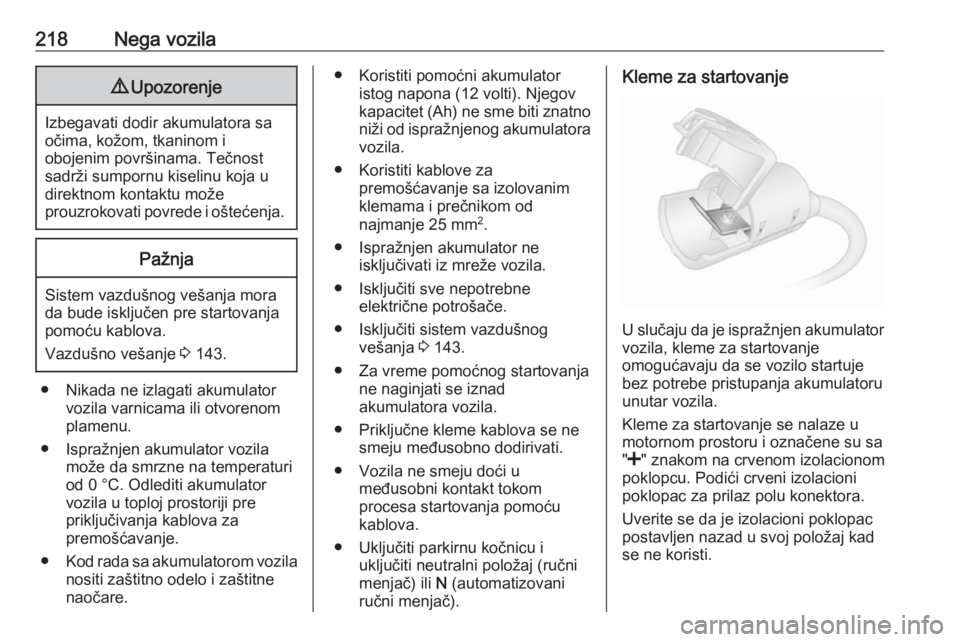

ručni menjač).Kleme za startovanje
U slučaju da je ispražnjen akumulator vozila, kleme za startovanje
omogućavaju da se vozilo startuje
bez potrebe pristupanja akumulatoru
unutar vozila.
Kleme za startovanje se nalaze u
motornom prostoru i označene su sa
" < " znakom na crvenom izolacionom
poklopcu. Podići crveni izolacioni
poklopac za prilaz polu konektora.
Uverite se da je izolacioni poklopac
postavljen nazad u svoj položaj kad se ne koristi.
