Прилади та органи керування109Миготить під час їздиСистема активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
автоматично гальмувати
незначною мірою 3 178.
Засвічується під час водіння Система недоступна.
Може засвічуватися разом із
контрольним індикатором A
3 107 . Крім того, в інформаційному
центрі водія відображається
відповідне повідомлення 3 112.
ESP® Plus
3 178, Протибуксувальна
система 3 176.
Програма курсової стійкості вимкнена
Ø світиться зеленим.
Якщо електронну систему курсової стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в центрі інформації для водія відображається відповідне
повідомлення 3 112.ESP® Plus
3 178, Протибуксувальна
система 3 176.
Температура
охолоджувальної рідини двигуна
W світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 201.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано. Активується лише, коли
температура зовні є низькою.
AdBlue
Õ світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором A, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
відобразиться відповідне
повідомлення 3 112.
AdBlue 3 160.

110Прилади та органи керуванняСистема контролю тиску вшинах
w світиться чи миготить жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 107, а у центрі інформації
для водіїв відображається
відповідне повідомлення.
Мигає Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться до майстерні.
У разі встановлення колеса без
датчика тиску (наприклад,
запасного колеса) світяться
контрольні індикатори w та A3 107, а у центрі інформації для
водіїв відображається відповідне
повідомлення.
Система контролю тиску в шинах
3 225.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону
інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 200.
Низький рівень пального Y світиться жовтим.

Прилади та органи керування111Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєЗанадто низький рівень пального в
баку. Поповніть рівень пального
негайно.
Забороняється їздити з порожнім
баком.
Заправка 3 190.
Каталітичний нейтралізатор 3 159.
Прокачування системи дизельного
пального 3 206.
Система зупинки-запуску
\
Світиться, якщо функцію
"Автостоп" переведено в режим
очікування, коли відсутні певні
умови для її ввімкнення.
Ï засвічується чи блимає жовтим/
зеленим світлом.
Світиться Світиться зеленим світлом під час
дії режиму "Автостоп".Якщо Ï засвітиться жовтим
світлом, у системі зупинки-запуску
виникла неполадка. Зверніться по
допомогу на станцію технічного обслуговування.
Мигає
Миготить зеленим під час
автоматичного перезапуску.
Система стоп-старт 3 152.
Зовнішнє світло 9 світиться зеленим.
Світиться, коли зовнішні ліхтарі ввімкнені 3 119.
Дальнє світло P світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 120.Система керування
дальнім світлом
Індикатор í світиться, коли
активовано систему керування
дальнім світлом 3 121.
Протитуманна фара > світиться зеленим.
Світиться, коли передні
протитуманні фари ввімкнені
3 124.
Задні протитуманні фари ø світиться жовтим.
Світиться, коли ввімкнені задні
протитуманні фари 3 124.
Круїз-контроль m , U світиться зеленим або
жовтим кольором.
m засвічується зеленим світлом
при збереженні значення
швидкості.
U засвічується зеленим світлом,
коли система ввімкнена.

112Прилади та органи керуванняОбмежувач швидкості
U світиться жовтим.
U засвічується жовтим світлом,
коли система ввімкнена.
Круїз-контроль, обмежувач
швидкості 3 180.
Тахограф
& засвічується при виникненні
неполадки 3 117.
Дверцята відчинені
y світиться жовтим.
Світиться, коли ввімкнено
запалювання, якщо бічні дверцята або вантажне відділення
відчинено.
Залежно від версії автомобіля
також світиться контрольний
індикатор на дисплеї трансмісії, вказуючи, які саме дверцята
відчинено.Інформаційні дисплеї
Центр інформації для водіїв
Центр інформації для водія
знаходиться на панелі приладів під спідометром.
У залежності від конфігурації
автомобіля, на дисплеї
відображаються наступна
інформація:
● зовнішня температура 3 94
● годинник 3 94
● лічильник загального пробігу,
лічильник щоденного пробігу
3 98
● датчик рівня моторного мастила 3 100
● дисплей обслуговування 3 100
● повідомлення систем автомобіля 3 113
● бортовий комп’ютер 3 115
Деякі з відображених функцій
відрізняються, залежно від того, чи
стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.
Інформаційний дисплей На центральному дисплеї
інформаційно- розважальної
системи відображається час та
інформація інформаційно-
розважальної системи (у деяких
модифікаціях поруч із часом або
замість часу може відображатися
зовнішня температура).
Натисніть X, щоб увімкнути
інформаційно-розважальну
систему. Окрім того, після

Прилади та органи керування113ввімкнення запалювання
інформаційно-розважальна
система вмикається автоматично.
Керування інформаційно-
розважальною системою (залежно
від типу системи) здійснюється за
допомогою кнопок та поворотних
регуляторів на передній панелі
системи, за допомогою органів
управління на кермі, за допомогою
голосових команд (за наявності
системи розпізнавання мовлення)
або за допомогою сенсорного
екрана.
Керування за допомогою
сенсорного екрана
Вибір потрібних пунктів меню та
параметрів здійснюється дотиком
пальця до екрана дисплея.
Детальніше див. у посібнику
інформаційно-розважальної
системи.Повідомлення
автомобіля
Повідомлення з'являються у центрі інформації водія, у поєднанні з
контрольним індикатором A або
C .
Інформаційні повідомленняІнформаційні повідомленняBATTERY MODE: ECONOMY
(РЕЖИМ АКУМУЛЯТОРА:
ЕКОНОМІЯ)ESP OFF (ESP ВИМК.)AUTO LIGHTS DEACTIVATED
(АВТОУВІМК. СВІТЛА ВИМК.)OIL LEVEL CORRECT
(ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА)
Повідомлення про помилки
Відображається у поєднанні з
контрольним індикатором A.
Будьте обережні під час руху та зверніться по допомогу до
майстерні.
Щоб видалити повідомлення про
несправність, натисніть кнопку на
кінці важеля керування
склоочисником. Через декілька
секунд повідомлення може
зникнути автоматично і A
залишиться засвіченим. Помилка буде збережена в у бортовій
системі.Повідомлення про помилкиCHECK ESP (ПЕРЕВІРИТИ ESP)CHECK FUEL FILTER
(ПЕРЕВІРИТИ ПАЛИВНИЙ
ФІЛЬТР)CHECK GEARBOX (ПЕРЕВІРИТИ
КПП)CHECK AUTO LIGHTS
(ПЕРЕВІРИТИ АВТОМ.ФАРИ)
Попереджувальні
повідомлення
Ці повідомлення можуть з'являтися
разом з контрольним індикатором
C або у поєднанні з іншими
попереджувальними
повідомленнями, контрольними
індикаторами чи звуковими

114Прилади та органи керуванняпопередженнями. Негайно зупинітьдвигун і зверніться по допомогу до
автомайстерні.Попереджувальні повідомленняINJECTION FAULT (НЕПОЛАДКА
ВПОРСКУВАННЯ)ENGINE OVERHEATING
(ПЕРЕГРІВ ДВИГУНА)GEARBOX OVERHEATING
(ПЕРЕГРІВ КПП)
Система контролю тиску в шинах
3 225.
Попереджувальні звукові сигнали
Під час запуску двигуна чи
керування автомобілем
Тільки один попереджувальний
сигнал пролунає за один раз.
Попереджувальний сигнал про
непристебнутий пасок безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
● Якщо пасок безпеки не пристебнуто 3 59.
● Якщо перевищено певну швидкість, коли ввімкнено
стоянкове гальмо 3 175.
● Якщо система допомоги під час
паркування виявить об’єкт, або
виникне несправність 3 184.
● Якщо автомобіль обладнано автоматизованою механічною
КПП і температура зчеплення
занадто висока 3 169.
● Якщо швидкість автомобіля на короткий час перевищує
задане обмеження 3 97.
● Під час закривання зсувних дверей з електроприводом
3 30.
● Якщо зсувні двері відчинено, коли стоянкове гальмо
вимкнено 3 30.
● Під час увімкнення та вимкнення датчика нахилу
автомобіля 3 37.● Якщо рівень рідини AdBlue
стане нижчим за певне
значення, або виникне
несправність 3 160.
● Якщо система попередження про виїзд за межі смуги руху
виявить випадковий виїзд за
межі смуги руху, а також під час
її ввімкнення 3 188.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Коли ключ знаходиться в замку
запалення.
● З увімкненими зовнішніми ліхтарями 3 119.
● Несправність системи електричних дверних замків
3 28.
● Якщо автомобіль обладнано автоматизованою механічною
трансмісією 3 169, стоянкове
гальмо не ввімкнено,
нейтральне положення не
вибрано або не натиснуто
педаль гальм. Крім того, в
інформаційному центрі водія

Прилади та органи керування115може відображатися
відповідне повідомлення
3 112.
● Якщо зовнішня ручка зсувних бокових дверей перебуває у
відчиненому положенні під час
відімкнення автомобіля 3 30.
● Якщо натиснуто вимикач замка
зсувних дверей, коли не
ввімкнено стоянкове гальмо
3 30.
● Якщо зсувні двері з електроприводом замкнуто
зсередини з допомогою замка
для захисту від доступу дітей
3 30.
● Якщо двигун переведено в режим Автостоп, але не
вимкнено. Система зупинки-
запуску 3 152.Бортовий комп’ютер
Бортовий комп’ютер постійно
фіксує інформацію щодо подорожі,
виконує її цифрову обробку та
відображає на дисплеї.
Залежно від моделі автомобіля
наведені нижче функції можна
вибирати, послідовно натискаючи
кнопку на кінці важеля керування склоочисником:
● об’єм використаного пального
● середня витрата пального
● миттєве значення витрати пального
● запас ходу без дозаправки
● подолана відстань
● середня швидкість
● відстань до наступного обслуговування 3 100
● годинник 3 94
● круїз-контроль та збережена швидкість обмежувача
швидкості 3 180
● повідомлення про помилки та інформаційні повідомлення
● лічильник загального пробігу 3 98, лічильник щоденного
пробігу 3 98
Обсяг використаного пального Відображає обсяг спожитого
пального з останнього скидання
лічильника.
Вимірювання можна розпочати
спочатку в будь-який момент,
натиснувши й потримавши кнопку
на кінці важеля керування
склоочисником.

116Прилади та органи керуванняСередня витрата пального
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Середнє споживання пального
відображається з урахуванням
подоланої відстані та
використаного пального з часу
останнього скидання вимірів.
Вимірювання можна розпочати
спочатку в будь-який час.
Миттєве значення витрати
пального
Дані відображаються після
досягнення швидкості 30 км/год.
Пробіг без дозаправки Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відстань обчислюється виходячи з
обсягу наявного у даний момент
пального в баку та середнього
споживання пального з моменту
останнього скидання.Відстань не буде відображатися,
якщо на панелі приладів світиться
контрольний індикатор Y 3 110.
Вимірювання можна розпочати
спочатку в будь-який час.
Пройдену відстань Відображає відстань, подолану зостаннього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Середня швидкість Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відображається середня швидкість
з моменту останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Зупинки під час подорожі із
вимкненим запалюванням не
враховуються при обчисленні
показників.Скидання інформації в
бортовому комп’ютері
Щоб скинути покази бортового
комп’ютера, потримайте кнопку на
кінці важеля керування
склоочисником.
Можна скинути такі покази
бортового комп’ютера:
● об’єм використаного пального
● середня витрата пального
● подолана відстань
● середня швидкість
Бортовий комп’ютер буде скинуто
автоматично при перевищенні
максимального значення будь-
якого з параметрів.
Коефіцієнт економії пального
(ecoScoring)
Якщо автомобіль обладнано
відповідним покажчиком, число
від 0 до 100 відображатиметься на
дисплеї інформаційно-
розважальної системи, вказуючи
на економність витрати пального
залежно від стилю водіння.

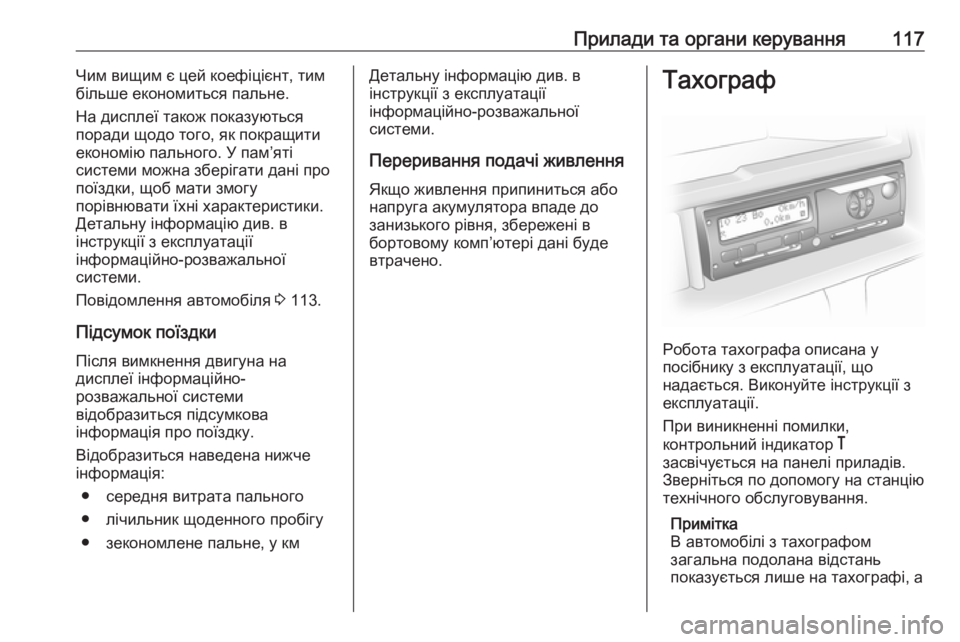

Прилади та органи керування117Чим вищим є цей коефіцієнт, тим
більше економиться пальне.
На дисплеї також показуються
поради щодо того, як покращити
економію пального. У пам’яті
системи можна зберігати дані про
поїздки, щоб мати змогу
порівнювати їхні характеристики. Детальну інформацію див. в
інструкції з експлуатації
інформаційно-розважальної
системи.
Повідомлення автомобіля 3 113.
Підсумок поїздки Після вимкнення двигуна на
дисплеї інформаційно-
розважальної системи
відобразиться підсумкова
інформація про поїздку.
Відобразиться наведена нижче
інформація:
● середня витрата пального
● лічильник щоденного пробігу
● зекономлене пальне, у кмДетальну інформацію див. в
інструкції з експлуатації
інформаційно-розважальної
системи.
Переривання подачі живлення
Якщо живлення припиниться або
напруга акумулятора впаде до
занизького рівня, збережені в
бортовому комп’ютері дані буде
втрачено.Тахограф
Робота тахографа описана у
посібнику з експлуатації, що
надається. Виконуйте інструкції з
експлуатації.
При виникненні помилки,
контрольний індикатор &
засвічується на панелі приладів. Зверніться по допомогу на станціютехнічного обслуговування.
Примітка
В автомобілі з тахографом
загальна подолана відстань
показується лише на тахографі, а

118Прилади та органи керуванняне на лічильнику загального
пробігу на дисплеї панелі
приладів.
Лічильник загального пробігу
3 98.
