OPEL MOVANO_B 2017.5 Посібник з експлуатації (in Ukrainian)

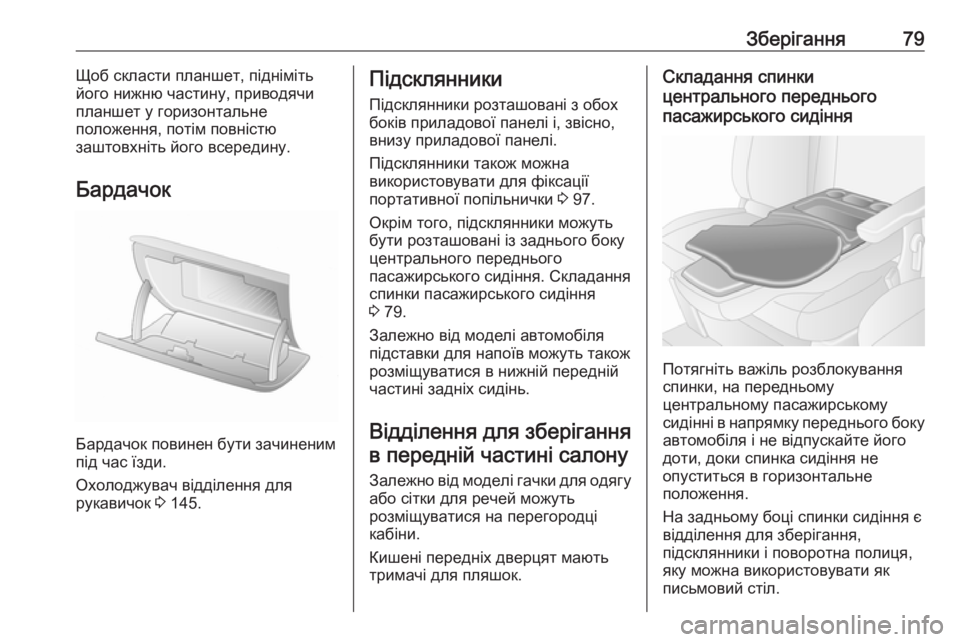

Зберігання79Щоб скласти планшет, підніміть
його нижню частину, приводячи
планшет у горизонтальне
положення, потім повністю
заштовхніть його всередину.
Бардачок
Бардачок повинен бути зачиненим
під час їзди.
Охолоджувач відділення для
рукавичок 3 145.
Підсклянники
Підсклянники розташовані з обох
боків приладової панелі і, звісно,
внизу приладової панелі.
Підсклянники також можна
використовувати для фіксації
портативної попільнички 3 97.
Окрім того, підсклянники можуть
бути розташовані із заднього боку
центрального переднього
пасажирського сидіння. Складання
спинки пасажирського сидіння
3 79.
Залежно від моделі автомобіля
підставки для напоїв можуть також
розміщуватися в нижній передній
частині задніх сидінь.
Відділення для зберігання в передній частині салону
Залежно від моделі гачки для одягу або сітки для речей можуть
розміщуватися на перегородці
кабіни.
Кишені передніх дверцят мають
тримачі для пляшок.Складання спинки
центрального переднього
пасажирського сидіння
Потягніть важіль розблокування
спинки, на передньому
центральному пасажирському
сидінні в напрямку переднього боку автомобіля і не відпускайте його
доти, доки спинка сидіння не
опуститься в горизонтальне
положення.
На задньому боці спинки сидіння є
відділення для зберігання,
підсклянники і поворотна полиця,
яку можна використовувати як
письмовий стіл.

80ЗберіганняПерш ніж відпустити важіль і
підняти спинку сидіння, поверніть
поворотну полицю у вихідне
положення.

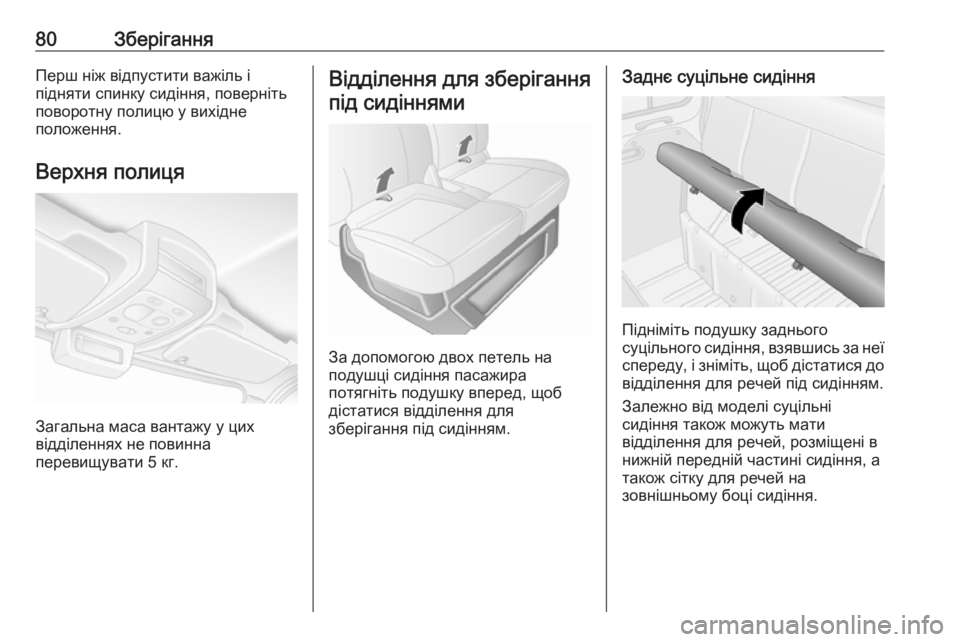

Верхня полиця
Загальна маса вантажу у цих
відділеннях не повинна
перевищувати 5 кг.
Відділення для зберігання
під сидіннями
За допомогою двох петель на
подушці сидіння пасажира
потягніть подушку вперед, щоб
дістатися відділення для
зберігання під сидінням.
Заднє суцільне сидіння
Підніміть подушку заднього
суцільного сидіння, взявшись за неї
спереду, і зніміть, щоб дістатися до відділення для речей під сидінням.
Залежно від моделі суцільні
сидіння також можуть мати
відділення для речей, розміщені в
нижній передній частині сидіння, а
також сітку для речей на
зовнішньому боці сидіння.

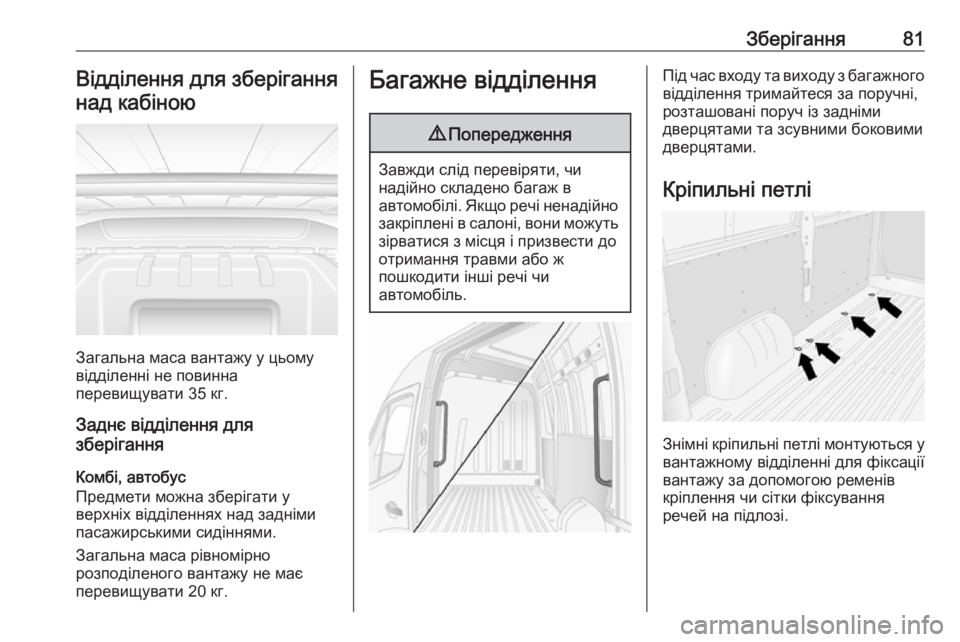

Зберігання81Відділення для зберіганнянад кабіною
Загальна маса вантажу у цьому
відділенні не повинна
перевищувати 35 кг.
Заднє відділення для
зберігання
Комбі, автобус
Предмети можна зберігати у
верхніх відділеннях над задніми
пасажирськими сидіннями.
Загальна маса рівномірно
розподіленого вантажу не має
перевищувати 20 кг.
Багажне відділення9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
Під час входу та виходу з багажного
відділення тримайтеся за поручні,
розташовані поруч із задніми
дверцятами та зсувними боковими
дверцятами.
Кріпильні петлі
Знімні кріпильні петлі монтуються у вантажному відділенні для фіксації
вантажу за допомогою ременів
кріплення чи сітки фіксування
речей на підлозі.

82Зберігання

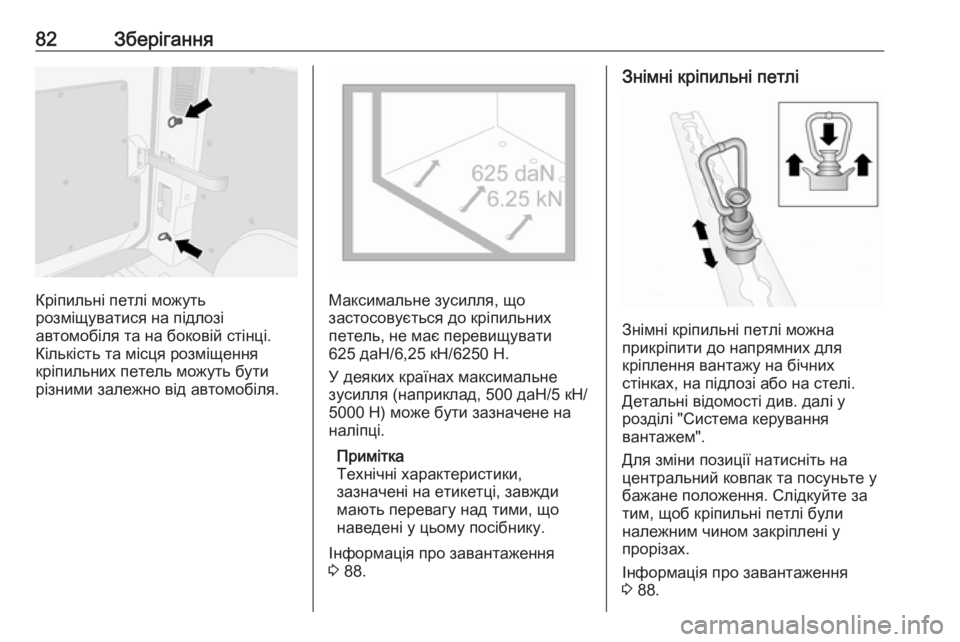

Кріпильні петлі можуть
розміщуватися на підлозі
автомобіля та на боковій стінці.
Кількість та місця розміщення
кріпильних петель можуть бути
різними залежно від автомобіля.Максимальне зусилля, що
застосовується до кріпильних
петель, не має перевищувати
625 даН/6,25 кН/6250 Н.
У деяких країнах максимальне
зусилля (наприклад, 500 даН/5 кН/
5000 Н) може бути зазначене на
наліпці.
Примітка
Технічні характеристики,
зазначені на етикетці, завжди
мають перевагу над тими, що
наведені у цьому посібнику.
Інформація про завантаження
3 88.
Знімні кріпильні петлі
Знімні кріпильні петлі можна
прикріпити до напрямних для
кріплення вантажу на бічних
стінках, на підлозі або на стелі.
Детальні відомості див. далі у
розділі "Система керування
вантажем".
Для зміни позиції натисніть на
центральний ковпак та посуньте у
бажане положення. Слідкуйте за тим, щоб кріпильні петлі були
належним чином закріплені у
прорізах.
Інформація про завантаження
3 88.

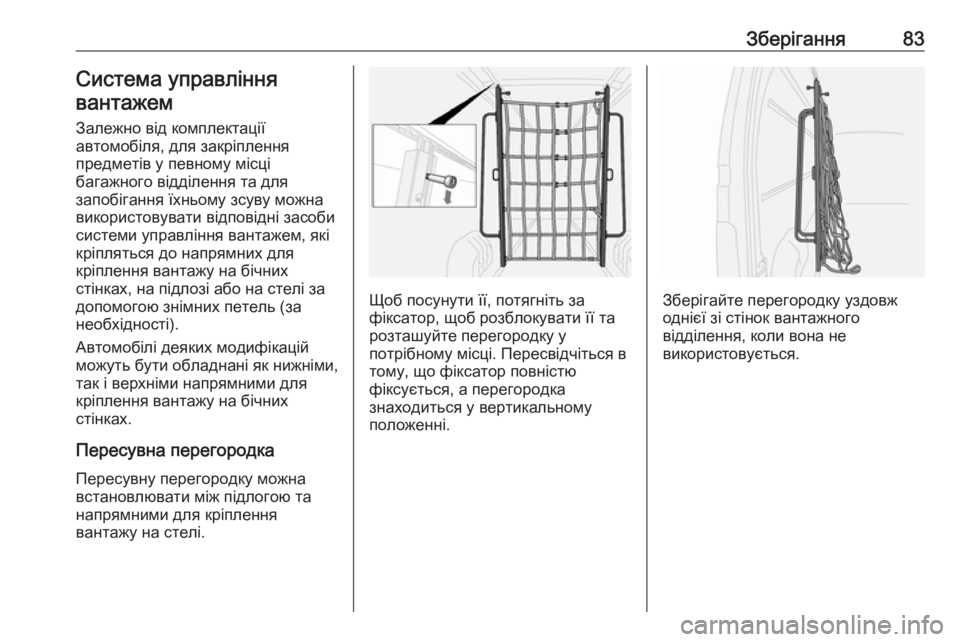

Зберігання83Система управління
вантажем
Залежно від комплектації
автомобіля, для закріплення
предметів у певному місці
багажного відділення та для
запобігання їхньому зсуву можна використовувати відповідні засоби
системи управління вантажем, які
кріпляться до напрямних для
кріплення вантажу на бічних
стінках, на підлозі або на стелі за
допомогою знімних петель (за
необхідності).
Автомобілі деяких модифікацій
можуть бути обладнані як нижніми,
так і верхніми напрямними для
кріплення вантажу на бічних
стінках.
Пересувна перегородка Пересувну перегородку можна
встановлювати між підлогою та
напрямними для кріплення
вантажу на стелі.
Щоб посунути її, потягніть за
фіксатор, щоб розблокувати її та
розташуйте перегородку у
потрібному місці. Пересвідчіться в
тому, що фіксатор повністю
фіксується, а перегородка
знаходиться у вертикальному
положенні.Зберігайте перегородку уздовж
однієї зі стінок вантажного
відділення, коли вона не
використовується.

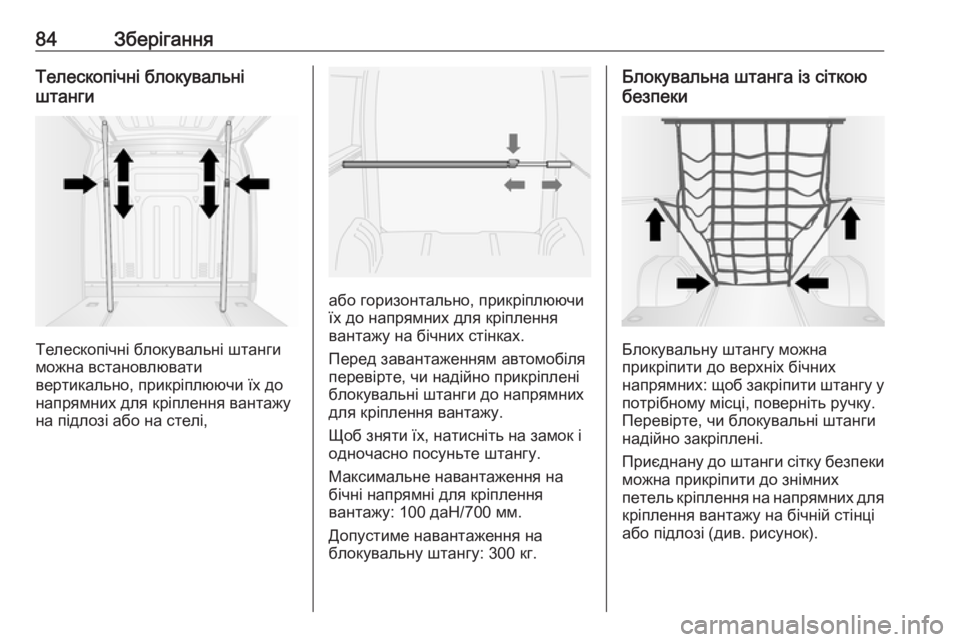

84ЗберіганняТелескопічні блокувальні
штанги
Телескопічні блокувальні штанги
можна встановлювати
вертикально, прикріплюючи їх до
напрямних для кріплення вантажу
на підлозі або на стелі,
або горизонтально, прикріплюючи
їх до напрямних для кріплення
вантажу на бічних стінках.
Перед завантаженням автомобіля
перевірте, чи надійно прикріплені
блокувальні штанги до напрямних
для кріплення вантажу.
Щоб зняти їх, натисніть на замок і
одночасно посуньте штангу.
Максимальне навантаження на
бічні напрямні для кріплення
вантажу: 100 даН/700 мм.
Допустиме навантаження на
блокувальну штангу: 300 кг.
Блокувальна штанга із сіткою
безпеки
Блокувальну штангу можна
прикріпити до верхніх бічних
напрямних: щоб закріпити штангу у
потрібному місці, поверніть ручку.
Перевірте, чи блокувальні штанги
надійно закріплені.
Приєднану до штанги сітку безпеки можна прикріпити до знімних
петель кріплення на напрямних для кріплення вантажу на бічній стінці
або підлозі (див. рисунок).

Зберігання85Ремені з храповикамиВантаж можна прикріпити за
допомогою відповідних стяжних
ременів до знімних петель
кріплення на напрямних для
кріплення вантажу на бічних стінках
або на підлозі.
Максимальне навантаження на
напрямні для кріплення вантажу на підлозі: 500 даН/700 мм.
Максимальне навантаження на
петлі кріплення: 800 даН при
кріпленні ременями.
Максимальне навантаження на
сталеві кріпильні деталі: 170 даН
при натягу.
Максимальне навантаження на
бічні напрямні для кріплення
вантажу: 100 даН/700 мм.
Максимальне навантаження на
петлі кріплення: 300 даН при
кріпленні ременями.
Знімні петлі кріплення 3 81,
Інформація про завантаження
3 88.
Сітка безпеки
Опустіть сітку безпеки з-під стелі та
прикріпіть її до петель кріплення на
підлозі автомобіля 3 81.
Відрегулюйте натяг ременів, щоб
забезпечити надійну фіксацію
вантажу.
Запобіжна сітка має зберігатися під
стелею, коли вона не
використовується.
Інформація про завантаження
3 88.

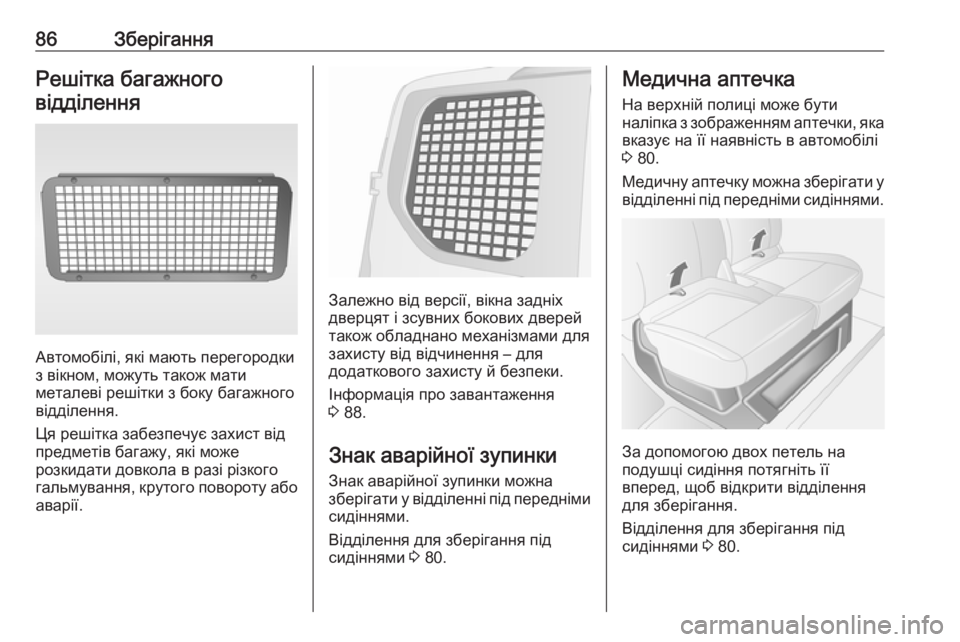

86ЗберіганняРешітка багажноговідділення
Автомобілі, які мають перегородки
з вікном, можуть також мати
металеві решітки з боку багажного відділення.
Ця решітка забезпечує захист від
предметів багажу, які може
розкидати довкола в разі різкого
гальмування, крутого повороту або аварії.
Залежно від версії, вікна задніх
дверцят і зсувних бокових дверей
також обладнано механізмами для
захисту від відчинення – для
додаткового захисту й безпеки.
Інформація про завантаження
3 88.
Знак аварійної зупинки Знак аварійної зупинки можна
зберігати у відділенні під передніми сидіннями.
Відділення для зберігання під
сидіннями 3 80.
Медична аптечка
На верхній полиці може бути
наліпка з зображенням аптечки, яка вказує на її наявність в автомобілі
3 80.
Медичну аптечку можна зберігати у
відділенні під передніми сидіннями.
За допомогою двох петель на
подушці сидіння потягніть її
вперед, щоб відкрити відділення для зберігання.
Відділення для зберігання під
сидіннями 3 80.

Зберігання87Залежно від версії автомобіля
аптечка може також розміщуватися
в ніші між передніми сидіннями або
на верхній полиці.

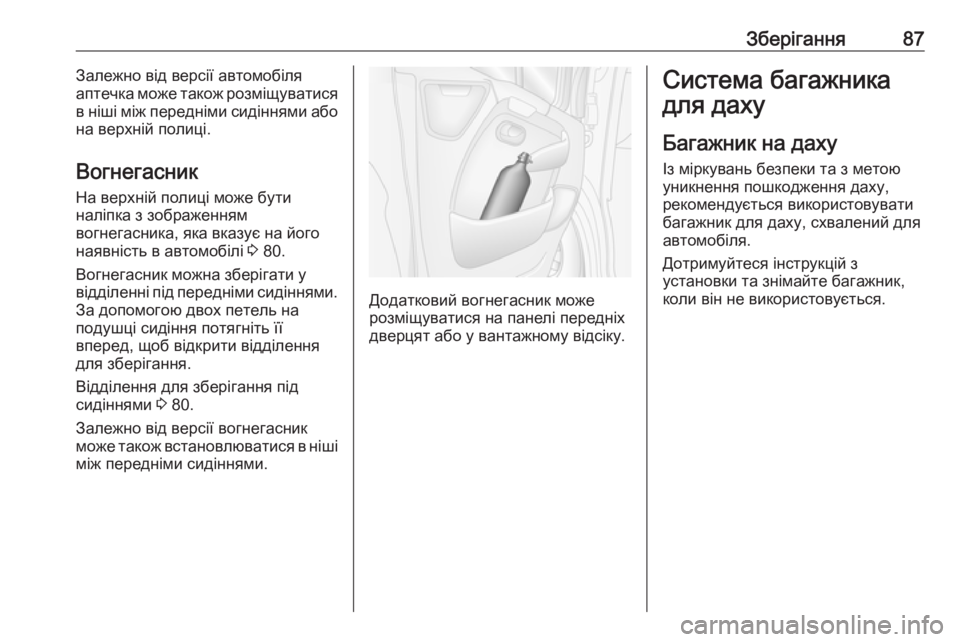

Вогнегасник
На верхній полиці може бути
наліпка з зображенням
вогнегасника, яка вказує на його наявність в автомобілі 3 80.
Вогнегасник можна зберігати у відділенні під передніми сидіннями. За допомогою двох петель на
подушці сидіння потягніть її
вперед, щоб відкрити відділення
для зберігання.
Відділення для зберігання під
сидіннями 3 80.
Залежно від версії вогнегасник
може також встановлюватися в ніші
між передніми сидіннями.
Додатковий вогнегасник може
розміщуватися на панелі передніх
дверцят або у вантажному відсіку.
Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.

88ЗберіганняІнформація про
завантаження
● Важкі предмети у багажному відділенні мають бути
рівномірно розподілені та
розміщені якнайдалі вперед.
Якщо ви розташовуєте
предмети один на одному, то
важчі предмети повинні бути
знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
кріпильних петель 3 81.
● Для закріплення предметів у певному місці багажного
відділення та для запобігання
їхньому зсуву використовуйте
засоби системи керування
вантажем (не входять у
комплект), які кріпляться до
напрямних для кріплення
вантажу за допомогою
кріпильних петель. Система керування вантажем 3 83.● Предмети в багажному
відділенні слід закріплювати,
щоб запобігти їхньому
ковзанню.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням. Окрім цього,
видимість та підсвічування
номерного знака
забезпечується відповідним
чином тільки при зачинених дверцятах.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 252) та спорядженою
масою EC.
Щоб обрахувати
вантажопідйомність, введіть
дані для свого автомобіля в
таблиці "Вага" на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
керування автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
