Page 51 of 263
Istuimet, turvajärjestelmät49Ilmajousitetun istuimen selkänojan
kallistus
Vedä vivusta, säädä kallistus ja
vapauta vipu. Anna istuimen lukittua
kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylös:istuimen nostaminenalas:istuimen laskeminenIlmajousitetun istuimen korkeus
Vedä etummaista vapautusvipua ylös
säätääksesi istuimen etuosan
korkeuden.
Vedä taempaa vapautusvipua
säätääksesi istuimen takaosan
korkeuden.
Page 52 of 263

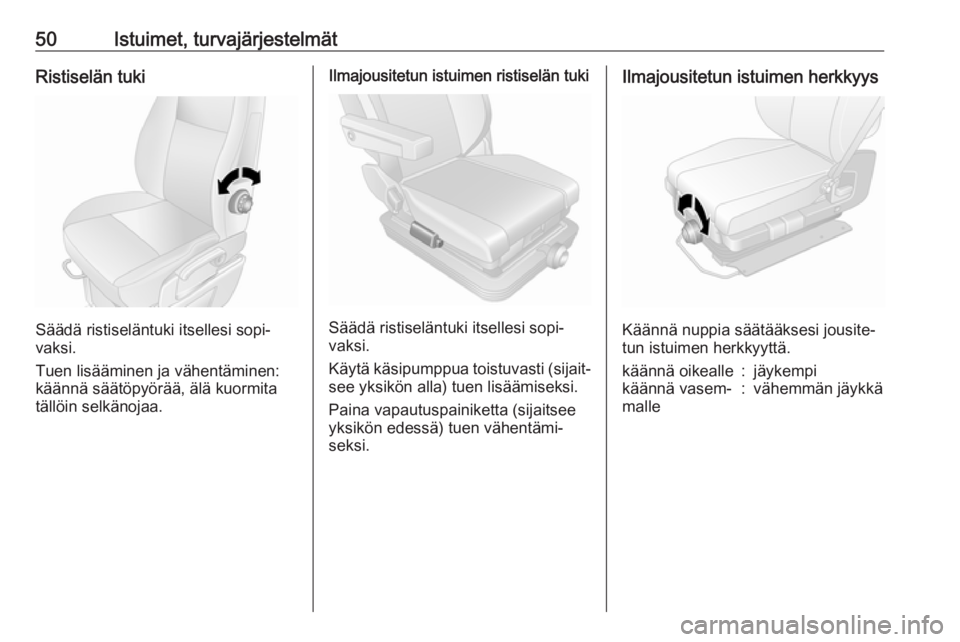

50Istuimet, turvajärjestelmätRistiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Tuen lisääminen ja vähentäminen: käännä säätöpyörää, älä kuormita
tällöin selkänojaa.
Ilmajousitetun istuimen ristiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Käytä käsipumppua toistuvasti (sijait‐ see yksikön alla) tuen lisäämiseksi.
Paina vapautuspainiketta (sijaitsee
yksikön edessä) tuen vähentämi‐
seksi.
Ilmajousitetun istuimen herkkyys
Käännä nuppia säätääksesi jousite‐
tun istuimen herkkyyttä.
käännä oikealle:jäykempikäännä vasem‐
malle:vähemmän jäykkä

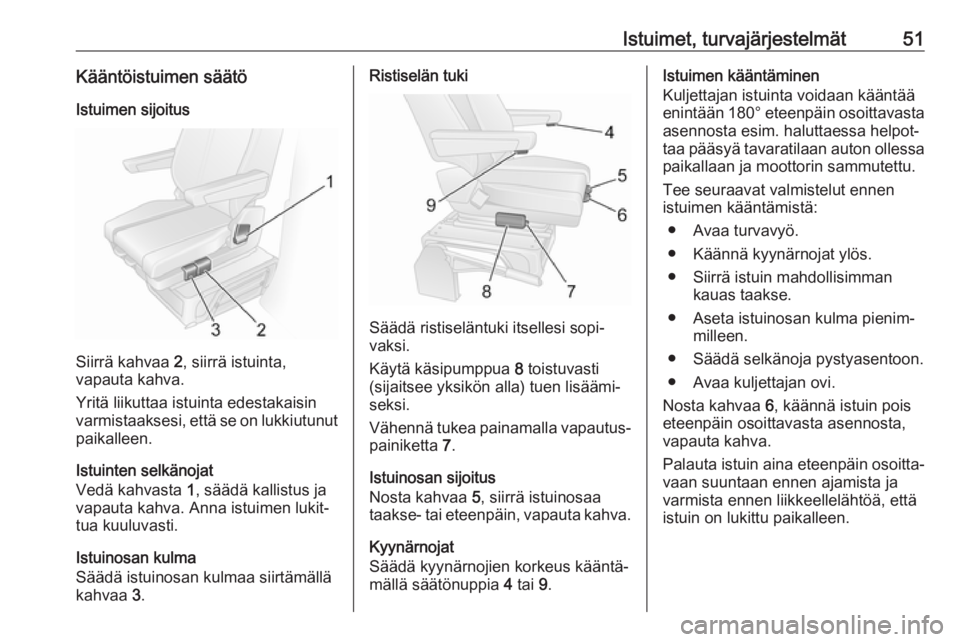

Page 53 of 263
Istuimet, turvajärjestelmät51Kääntöistuimen säätöIstuimen sijoitus
Siirrä kahvaa 2, siirrä istuinta,
vapauta kahva.
Yritä liikuttaa istuinta edestakaisin
varmistaaksesi, että se on lukkiutunut
paikalleen.
Istuinten selkänojat
Vedä kahvasta 1, säädä kallistus ja
vapauta kahva. Anna istuimen lukit‐
tua kuuluvasti.
Istuinosan kulma
Säädä istuinosan kulmaa siirtämällä
kahvaa 3.
Ristiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Käytä käsipumppua 8 toistuvasti
(sijaitsee yksikön alla) tuen lisäämi‐
seksi.
Vähennä tukea painamalla vapautus‐ painiketta 7.
Istuinosan sijoitus
Nosta kahvaa 5, siirrä istuinosaa
taakse- tai eteenpäin, vapauta kahva.
Kyynärnojat
Säädä kyynärnojien korkeus kääntä‐
mällä säätönuppia 4 tai 9.
Istuimen kääntäminen
Kuljettajan istuinta voidaan kääntää
enintään 180° eteenpäin osoittavasta asennosta esim. haluttaessa helpot‐
taa pääsyä tavaratilaan auton ollessa
paikallaan ja moottorin sammutettu.
Tee seuraavat valmistelut ennen istuimen kääntämistä:
● Avaa turvavyö.
● Käännä kyynärnojat ylös.
● Siirrä istuin mahdollisimman kauas taakse.
● Aseta istuinosan kulma pienim‐ milleen.
● Säädä selkänoja pystyasentoon.
● Avaa kuljettajan ovi.
Nosta kahvaa 6, käännä istuin pois
eteenpäin osoittavasta asennosta,
vapauta kahva.
Palauta istuin aina eteenpäin osoitta‐ vaan suuntaan ennen ajamista ja
varmista ennen liikkeellelähtöä, että
istuin on lukittu paikalleen.

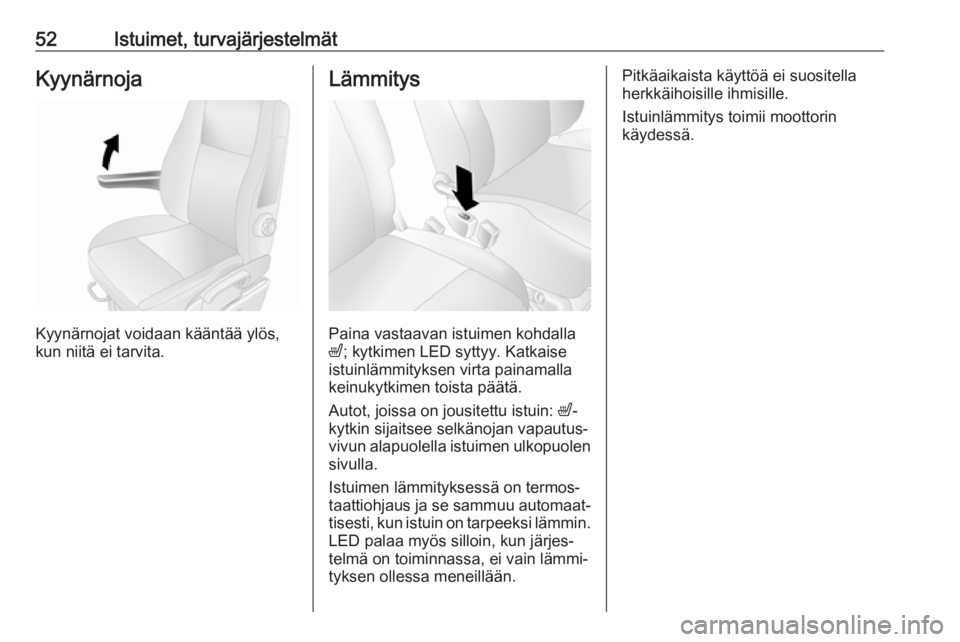

Page 54 of 263
52Istuimet, turvajärjestelmätKyynärnoja
Kyynärnojat voidaan kääntää ylös,
kun niitä ei tarvita.
Lämmitys
Paina vastaavan istuimen kohdalla
ß ; kytkimen LED syttyy. Katkaise
istuinlämmityksen virta painamalla
keinukytkimen toista päätä.
Autot, joissa on jousitettu istuin: ß-
kytkin sijaitsee selkänojan vapautus‐ vivun alapuolella istuimen ulkopuolen sivulla.
Istuimen lämmityksessä on termos‐
taattiohjaus ja se sammuu automaat‐
tisesti, kun istuin on tarpeeksi lämmin. LED palaa myös silloin, kun järjes‐
telmä on toiminnassa, ei vain lämmi‐
tyksen ollessa meneillään.
Pitkäaikaista käyttöä ei suositella
herkkäihoisille ihmisille.
Istuinlämmitys toimii moottorin
käydessä.

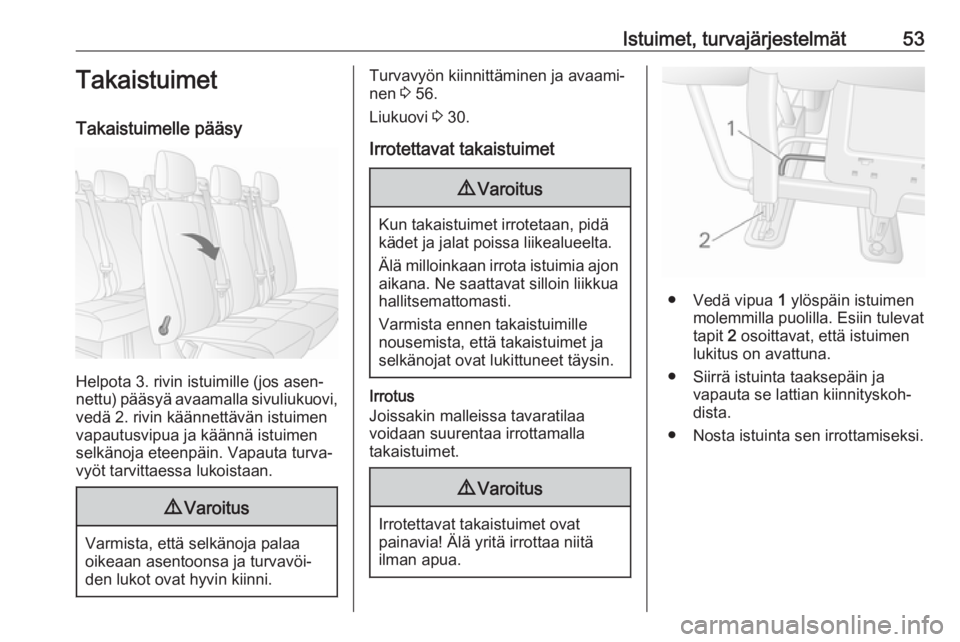

Page 55 of 263
Istuimet, turvajärjestelmät53Takaistuimet
Takaistuimelle pääsy
Helpota 3. rivin istuimille (jos asen‐
nettu) pääsyä avaamalla sivuliukuovi, vedä 2. rivin käännettävän istuimen
vapautusvipua ja käännä istuimen
selkänoja eteenpäin. Vapauta turva‐
vyöt tarvittaessa lukoistaan.
9 Varoitus
Varmista, että selkänoja palaa
oikeaan asentoonsa ja turvavöi‐
den lukot ovat hyvin kiinni.
Turvavyön kiinnittäminen ja avaami‐
nen 3 56.
Liukuovi 3 30.
Irrotettavat takaistuimet9 Varoitus
Kun takaistuimet irrotetaan, pidä
kädet ja jalat poissa liikealueelta.
Älä milloinkaan irrota istuimia ajon aikana. Ne saattavat silloin liikkua
hallitsemattomasti.
Varmista ennen takaistuimille
nousemista, että takaistuimet ja
selkänojat ovat lukittuneet täysin.
Irrotus
Joissakin malleissa tavaratilaa
voidaan suurentaa irrottamalla
takaistuimet.
9 Varoitus
Irrotettavat takaistuimet ovat
painavia! Älä yritä irrottaa niitä
ilman apua.
● Vedä vipua 1 ylöspäin istuimen
molemmilla puolilla. Esiin tulevat
tapit 2 osoittavat, että istuimen
lukitus on avattuna.
● Siirrä istuinta taaksepäin ja vapauta se lattian kiinnityskoh‐dista.
● Nosta istuinta sen irrottamiseksi.
Page 56 of 263
54Istuimet, turvajärjestelmätAsennus
Kun istuimet asennetaan takaisin,
varmista, että rivi, jolla käännettävä
istuin B on, sijoitetaan oikein kiintei‐
den istuinten rivin A eteen.
Huomio
2. ja 3. rivin istuimet eivät ole
keskenään vaihdettavissa ja ne on
asennettava takaisin alkuperäi‐
sille paikoilleen.
Huomautus
Varmista ennen istuimen asenta‐
mista, että kiinnityspisteet ovat
puhtaat. Niissä ei saa olla soraa tai
muita esineitä, jotka saattavat estää
istuimen oikean lukittumisen.
Aseta istuimen ohjaimet aivan etum‐
maisten lattiakiinnityskohtien taakse
ja kiinnitä siirtämällä eteenpäin.
Istuin lukkiutuu automaattisesti ja
tapit 3 poistuvat näkyvistä, mikä osoit‐
taa että istuin on lukkiutunut.
Huomio
Asentaessasi takaistuimia varmista, että ne ovat oikein lattian kiinnityspisteissä ja että lukitussal‐ vat lukkiutuvat kunnolla.
Ota yhteys korjaamoon, jos istuimia ei
voi lukita paikalleen tukevasti.

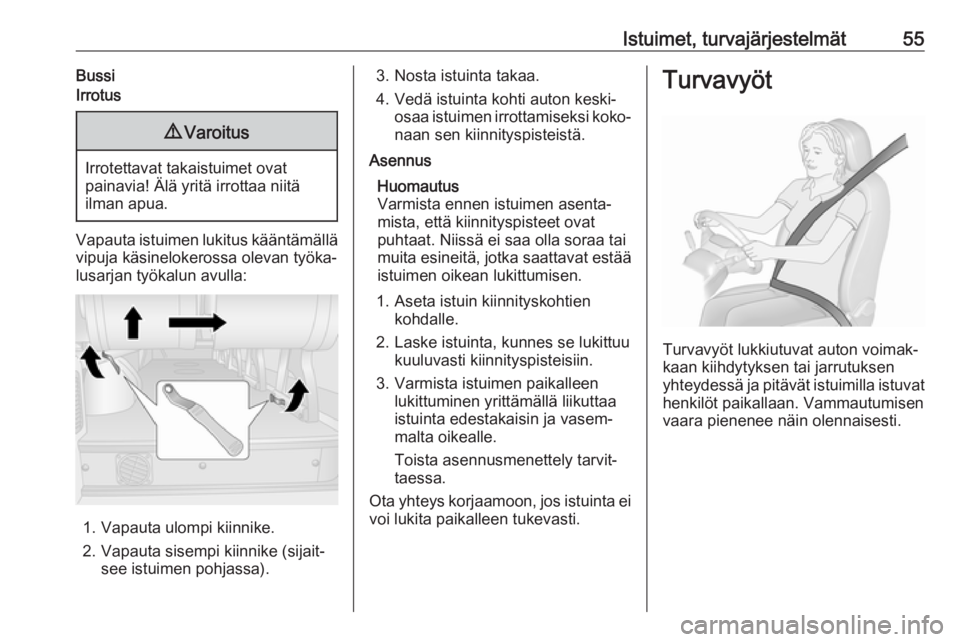

Page 57 of 263
Istuimet, turvajärjestelmät55BussiIrrotus9Varoitus
Irrotettavat takaistuimet ovat
painavia! Älä yritä irrottaa niitä
ilman apua.
Vapauta istuimen lukitus kääntämällä
vipuja käsinelokerossa olevan työka‐
lusarjan työkalun avulla:
1. Vapauta ulompi kiinnike.
2. Vapauta sisempi kiinnike (sijait‐ see istuimen pohjassa).
3. Nosta istuinta takaa.
4. Vedä istuinta kohti auton keski‐ osaa istuimen irrottamiseksi koko‐
naan sen kiinnityspisteistä.Asennus
Huomautus
Varmista ennen istuimen asenta‐
mista, että kiinnityspisteet ovat
puhtaat. Niissä ei saa olla soraa tai
muita esineitä, jotka saattavat estää
istuimen oikean lukittumisen.
1. Aseta istuin kiinnityskohtien kohdalle.
2. Laske istuinta, kunnes se lukittuu kuuluvasti kiinnityspisteisiin.
3. Varmista istuimen paikalleen lukittuminen yrittämällä liikuttaa
istuinta edestakaisin ja vasem‐
malta oikealle.
Toista asennusmenettely tarvit‐
taessa.
Ota yhteys korjaamoon, jos istuinta ei voi lukita paikalleen tukevasti.Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.

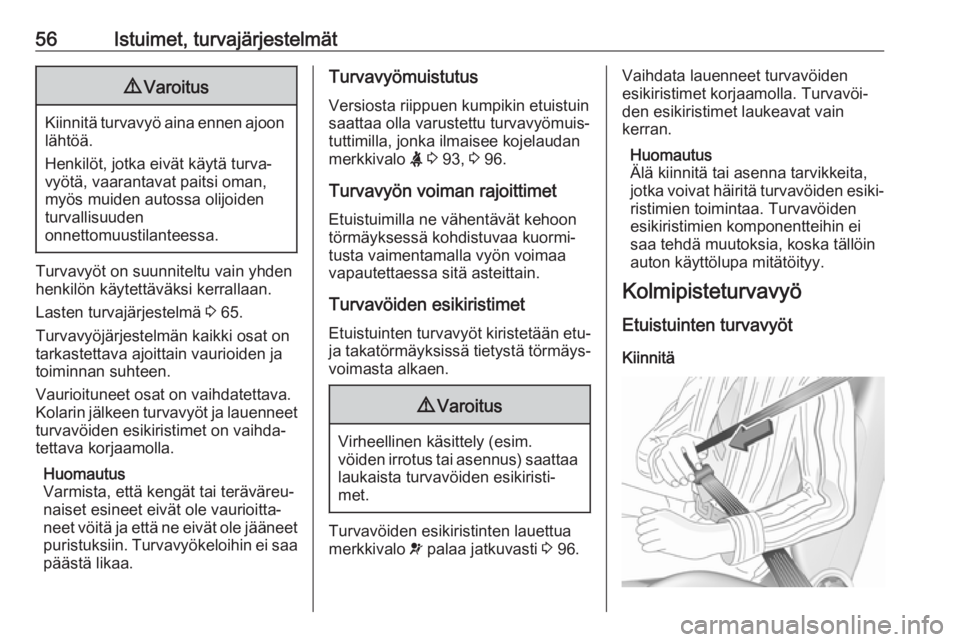

Page 58 of 263
56Istuimet, turvajärjestelmät9Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden
onnettomuustilanteessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 65.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden ja
toiminnan suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Versiosta riippuen kumpikin etuistuin
saattaa olla varustettu turvavyömuis‐
tuttimilla, jonka ilmaisee kojelaudan
merkkivalo X 3 93, 3 96.
Turvavyön voiman rajoittimet
Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa
vapautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 96.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐
ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska tällöin
auton käyttölupa mitätöityy.
Kolmipisteturvavyö
Etuistuinten turvavyötKiinnitä

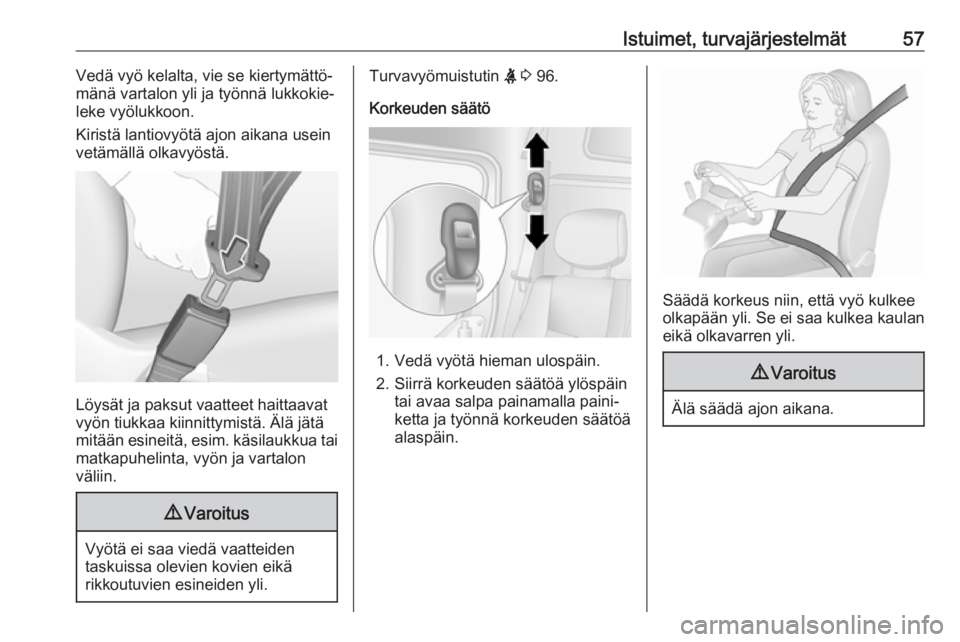

Page 59 of 263
Istuimet, turvajärjestelmät57Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon.
Kiristä lantiovyötä ajon aikana usein
vetämällä olkavyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.
9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X 3 96.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säätöä ylöspäin tai avaa salpa painamalla paini‐
ketta ja työnnä korkeuden säätöä
alaspäin.
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
9 Varoitus
Älä säädä ajon aikana.

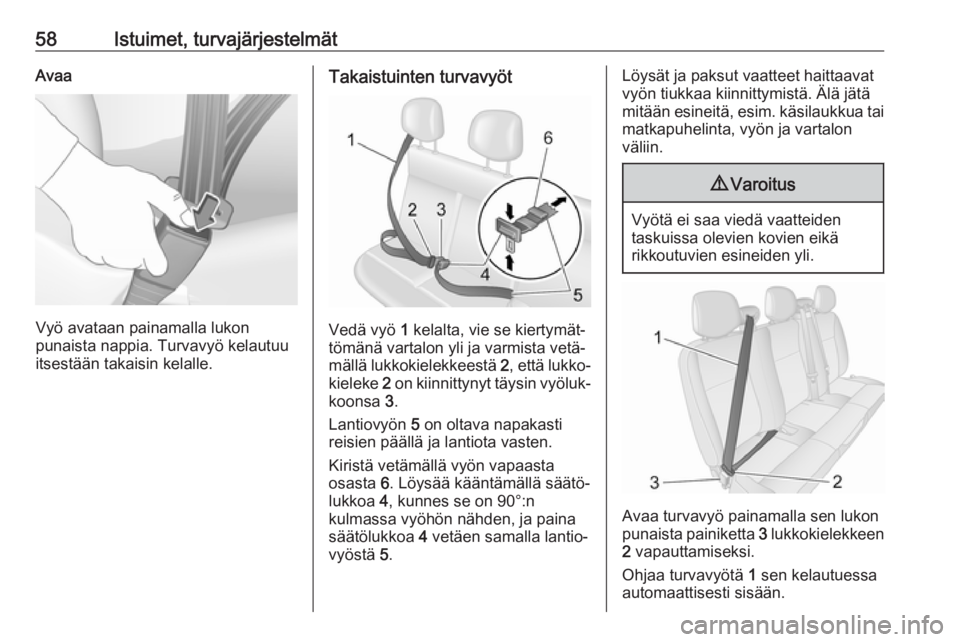

Page 60 of 263
58Istuimet, turvajärjestelmätAvaa
Vyö avataan painamalla lukon
punaista nappia. Turvavyö kelautuu
itsestään takaisin kelalle.
Takaistuinten turvavyöt
Vedä vyö 1 kelalta, vie se kiertymät‐
tömänä vartalon yli ja varmista vetä‐
mällä lukkokielekkeestä 2, että lukko‐
kieleke 2 on kiinnittynyt täysin vyöluk‐
koonsa 3.
Lantiovyön 5 on oltava napakasti
reisien päällä ja lantiota vasten.
Kiristä vetämällä vyön vapaasta
osasta 6. Löysää kääntämällä säätö‐
lukkoa 4, kunnes se on 90°:n
kulmassa vyöhön nähden, ja paina
säätölukkoa 4 vetäen samalla lantio‐
vyöstä 5.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Avaa turvavyö painamalla sen lukon punaista painiketta 3 lukkokielekkeen
2 vapauttamiseksi.
Ohjaa turvavyötä 1 sen kelautuessa
automaattisesti sisään.
