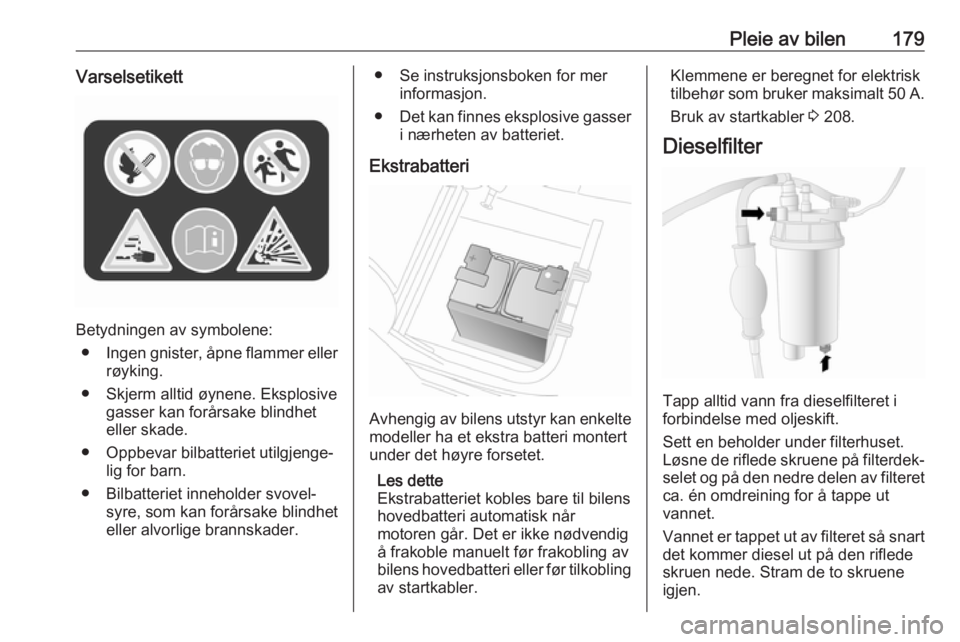

Pleie av bilen179Varselsetikett
Betydningen av symbolene:● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet
eller skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindheteller alvorlige brannskader.
● Se instruksjonsboken for mer informasjon.
● Det kan finnes eksplosive gasser
i nærheten av batteriet.
Ekstrabatteri
Avhengig av bilens utstyr kan enkelte modeller ha et ekstra batteri montert
under det høyre forsetet.
Les dette
Ekstrabatteriet kobles bare til bilens
hovedbatteri automatisk når
motoren går. Det er ikke nødvendig å frakoble manuelt før frakobling avbilens hovedbatteri eller før tilkobling
av startkabler.
Klemmene er beregnet for elektrisk
tilbehør som bruker maksimalt 50 A.
Bruk av startkabler 3 208.
Dieselfilter
Tapp alltid vann fra dieselfilteret i
forbindelse med oljeskift.
Sett en beholder under filterhuset. Løsne de riflede skruene på filterdek‐ selet og på den nedre delen av filteretca. én omdreining for å tappe ut
vannet.
Vannet er tappet ut av filteret så snart
det kommer diesel ut på den riflede
skruen nede. Stram de to skruene
igjen.

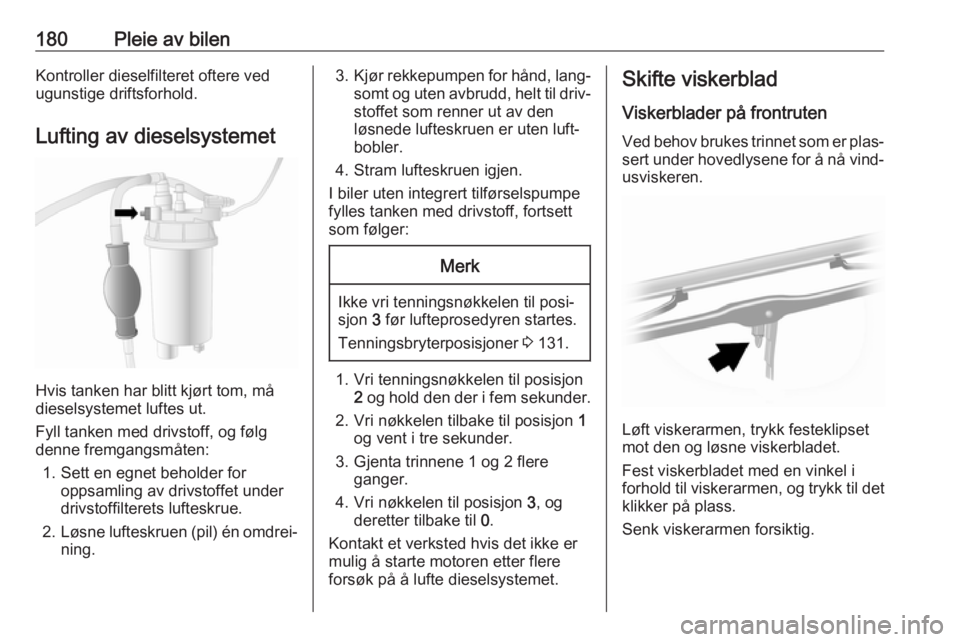

180Pleie av bilenKontroller dieselfilteret oftere ved
ugunstige driftsforhold.
Lufting av dieselsystemet
Hvis tanken har blitt kjørt tom, må
dieselsystemet luftes ut.
Fyll tanken med drivstoff, og følg denne fremgangsmåten:
1. Sett en egnet beholder for oppsamling av drivstoffet under
drivstoffilterets lufteskrue.
2. Løsne lufteskruen (pil) én omdrei‐
ning.
3. Kjør rekkepumpen for hånd, lang‐
somt og uten avbrudd, helt til driv‐stoffet som renner ut av den
løsnede lufteskruen er uten luft‐
bobler.
4. Stram lufteskruen igjen.
I biler uten integrert tilførselspumpe
fylles tanken med drivstoff, fortsett
som følger:Merk
Ikke vri tenningsnøkkelen til posi‐
sjon 3 før lufteprosedyren startes.
Tenningsbryterposisjoner 3 131.
1. Vri tenningsnøkkelen til posisjon
2 og hold den der i fem sekunder.
2. Vri nøkkelen tilbake til posisjon 1
og vent i tre sekunder.
3. Gjenta trinnene 1 og 2 flere ganger.
4. Vri nøkkelen til posisjon 3, og
deretter tilbake til 0.
Kontakt et verksted hvis det ikke er mulig å starte motoren etter flere
forsøk på å lufte dieselsystemet.
Skifte viskerblad
Viskerblader på frontruten Ved behov brukes trinnet som er plas‐
sert under hovedlysene for å nå vind‐ usviskeren.
Løft viskerarmen, trykk festeklipset
mot den og løsne viskerbladet.
Fest viskerbladet med en vinkel i
forhold til viskerarmen, og trykk til det klikker på plass.
Senk viskerarmen forsiktig.

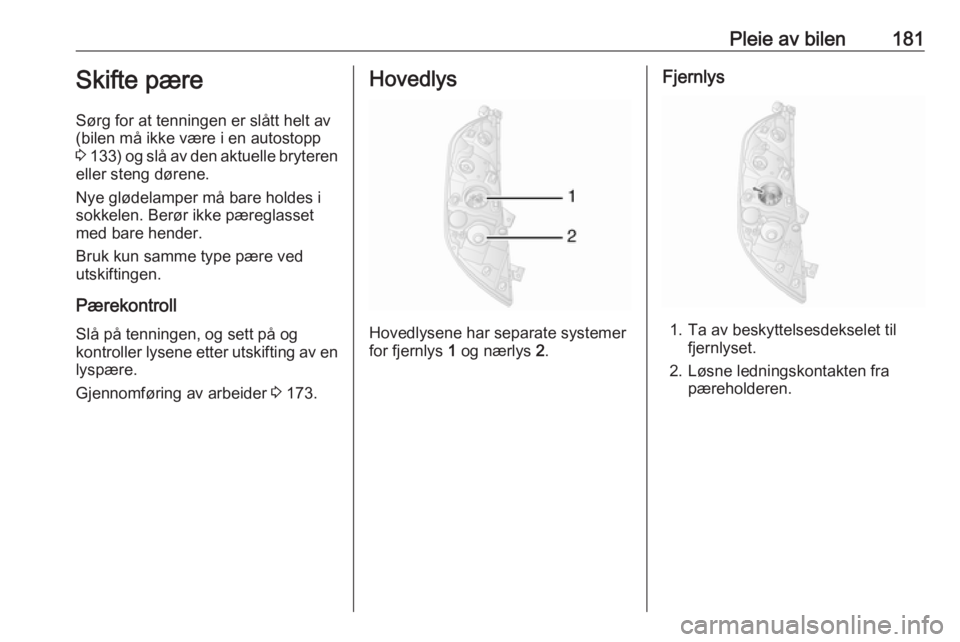

Pleie av bilen181Skifte pære
Sørg for at tenningen er slått helt av
(bilen må ikke være i en autostopp
3 133 ) og slå av den aktuelle bryteren
eller steng dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Pærekontroll Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Gjennomføring av arbeider 3 173.Hovedlys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2.
Fjernlys
1. Ta av beskyttelsesdekselet til
fjernlyset.
2. Løsne ledningskontakten fra pæreholderen.

182Pleie av bilen
3. Frigjør fjærklipset og trekk utpæreholderen fra reflektorhuset.
4. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
5. Før pæreholderen inn i reflektor‐ huset.
6. Fest med fjærklipset og fest ledningskontakten på pæreholde‐
ren.
7. Monter beskyttelsesdekselet på hovedlyset.
Nærlys
1. Ta av beskyttelsesdekselet tilfjernlyset.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Monter beskyttelsesdekselet på hovedlyset.

Pleie av bilen183Sidelys
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Adaptivt frontlys
Svinglys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2. Svinglyset
3 er plassert mellom hovedlysene.
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.

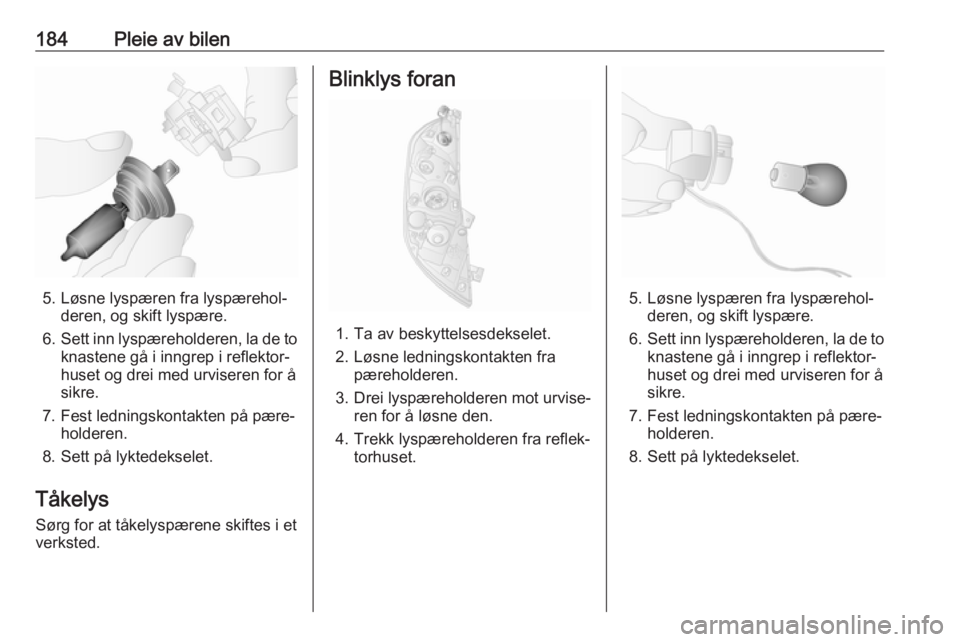

184Pleie av bilen
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Tåkelys Sørg for at tåkelyspærene skiftes i et
verksted.
Blinklys foran
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.

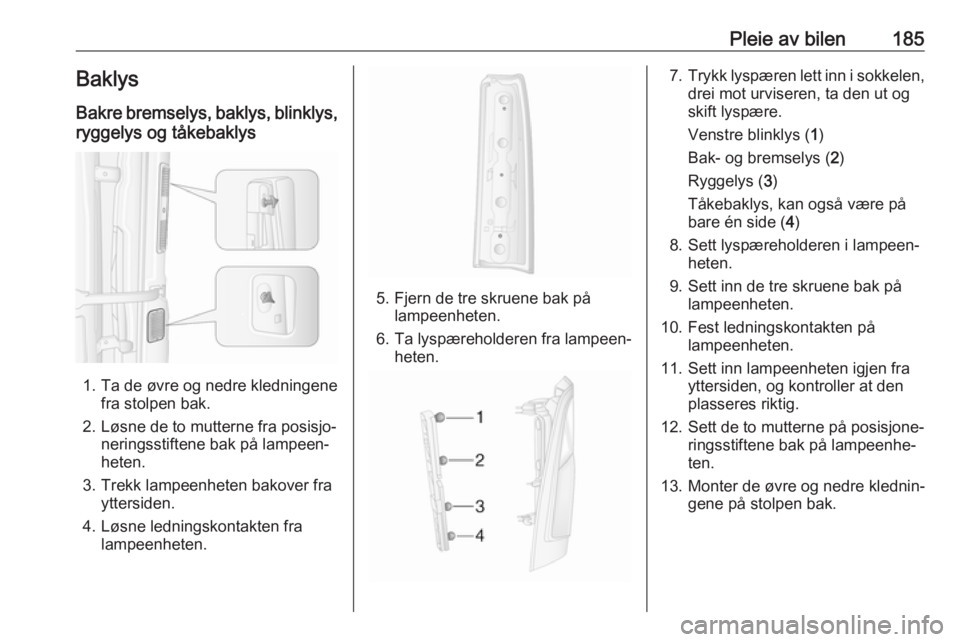

Pleie av bilen185Baklys
Bakre bremselys, baklys, blinklys,
ryggelys og tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern de tre skruene bak pålampeenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.
7.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lampeenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐
ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.

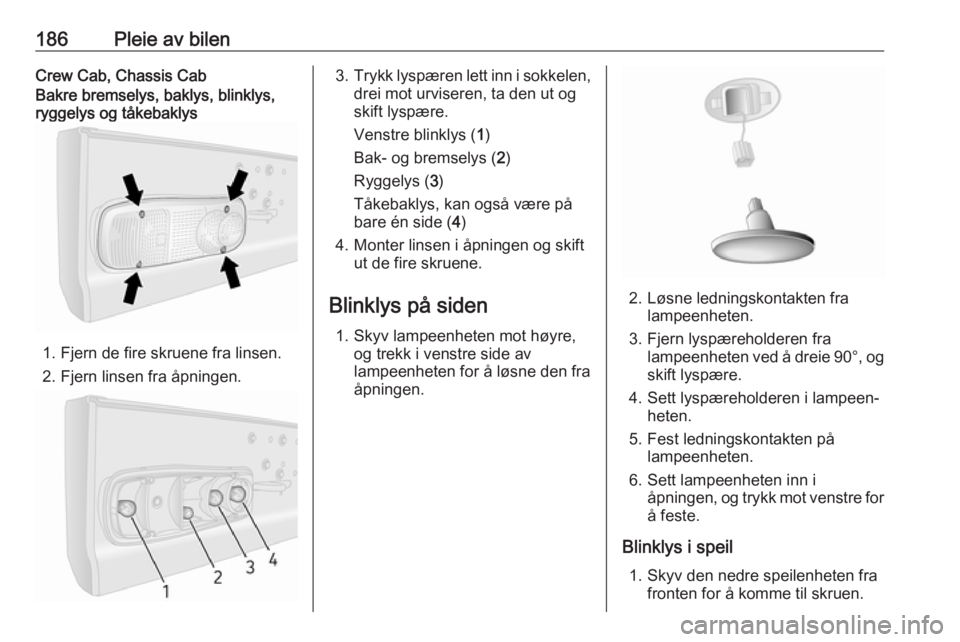

186Pleie av bilenCrew Cab, Chassis CabBakre bremselys, baklys, blinklys,
ryggelys og tåkebaklys
1. Fjern de fire skruene fra linsen.
2. Fjern linsen fra åpningen.
3. Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
4. Monter linsen i åpningen og skift ut de fire skruene.
Blinklys på siden 1. Skyv lampeenheten mot høyre, og trekk i venstre side av
lampeenheten for å løsne den fra
åpningen.
2. Løsne ledningskontakten fra lampeenheten.
3. Fjern lyspæreholderen fra lampeenheten ved å dreie 90°, ogskift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten på lampeenheten.
6. Sett lampeenheten inn i åpningen, og trykk mot venstre for
å feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.

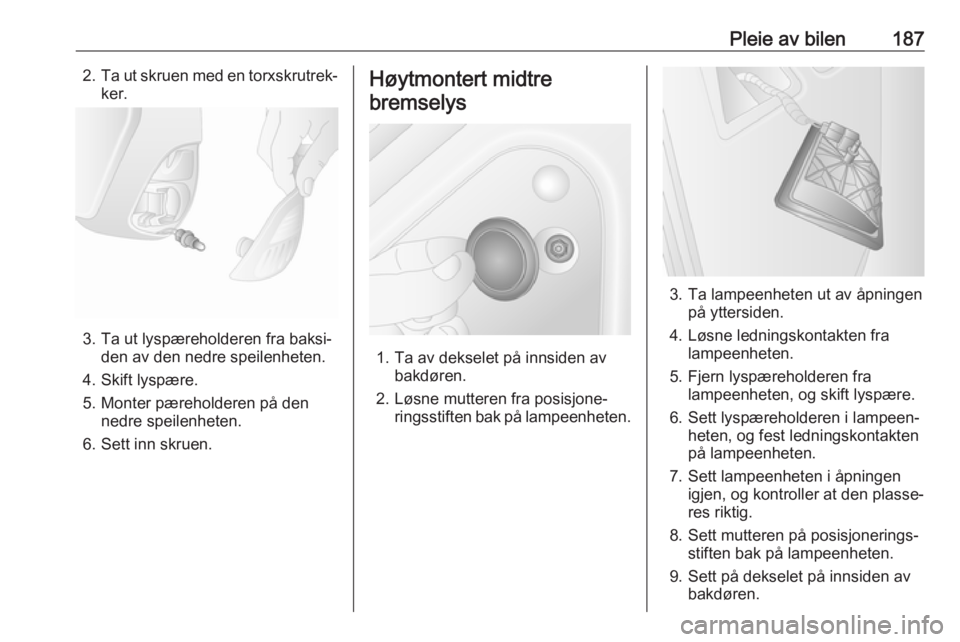

Pleie av bilen1872.Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Monter pæreholderen på den nedre speilenheten.
6. Sett inn skruen.
Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern lyspæreholderen fra lampeenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐
res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.

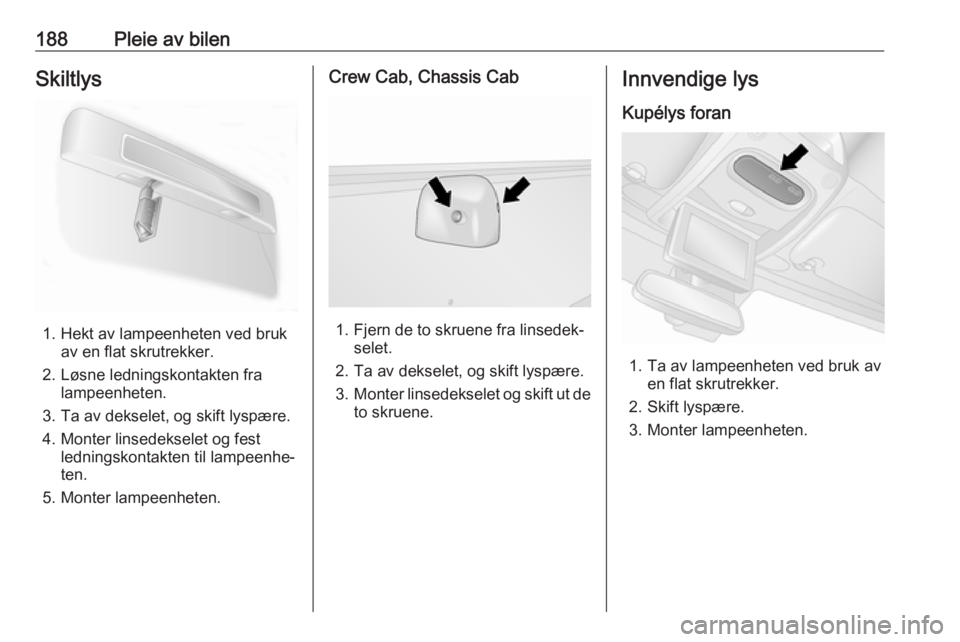

188Pleie av bilenSkiltlys
1. Hekt av lampeenheten ved brukav en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.
Crew Cab, Chassis Cab
1. Fjern de to skruene fra linsedek‐ selet.
2. Ta av dekselet, og skift lyspære.
3. Monter linsedekselet og skift ut de
to skruene.
Innvendige lys
Kupélys foran
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Monter lampeenheten.
