OPEL MOVANO_B 2018 Uporabniški priročnik

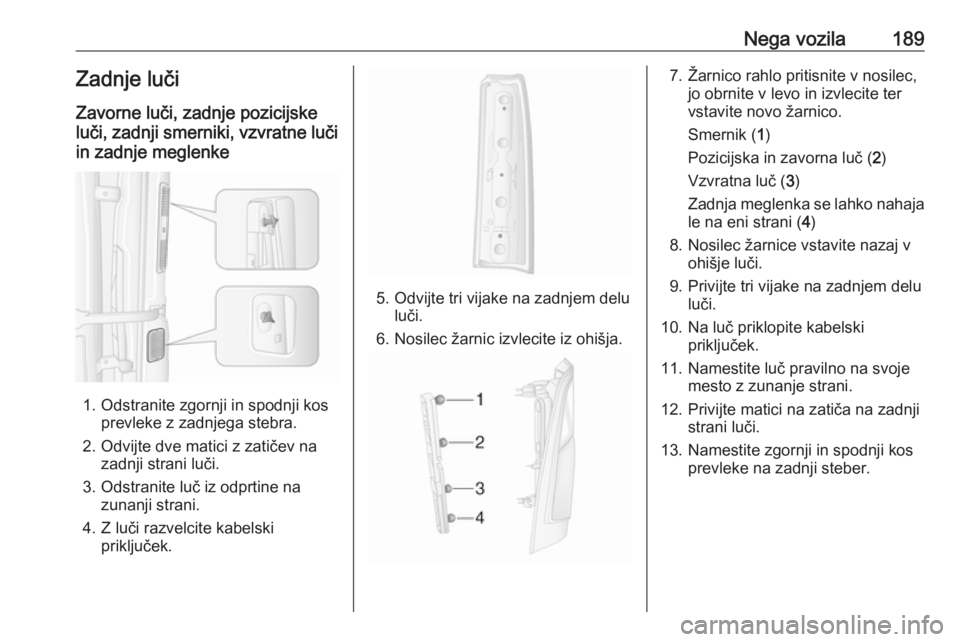

Nega vozila189Zadnje luči
Zavorne luči, zadnje pozicijske
luči, zadnji smerniki, vzvratne luči in zadnje meglenke
1. Odstranite zgornji in spodnji kos prevleke z zadnjega stebra.
2. Odvijte dve matici z zatičev na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Odvijte tri vijake na zadnjem delu luči.
6. Nosilec žarnic izvlecite iz ohišja.
7. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
8. Nosilec žarnice vstavite nazaj v ohišje luči.
9. Privijte tri vijake na zadnjem delu luči.
10. Na luč priklopite kabelski priključek.
11. Namestite luč pravilno na svoje mesto z zunanje strani.
12. Privijte matici na zatiča na zadnji strani luči.
13. Namestite zgornji in spodnji kos prevleke na zadnji steber.

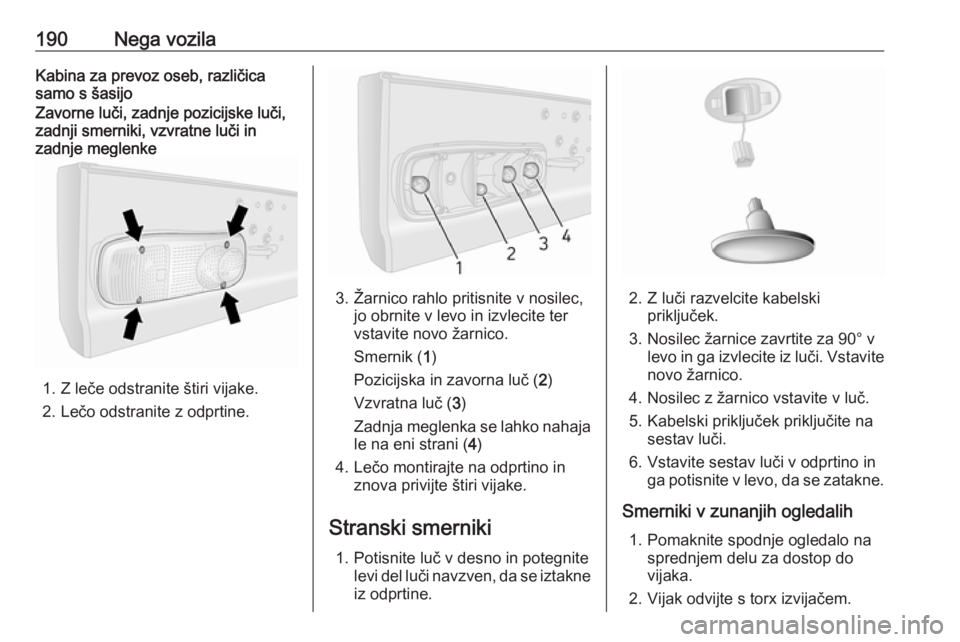

190Nega vozilaKabina za prevoz oseb, različica
samo s šasijoZavorne luči, zadnje pozicijske luči,
zadnji smerniki, vzvratne luči in
zadnje meglenke
1. Z leče odstranite štiri vijake.
2. Lečo odstranite z odprtine.
3. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
4. Lečo montirajte na odprtino in znova privijte štiri vijake.
Stranski smerniki 1. Potisnite luč v desno in potegnite levi del luči navzven, da se iztakne
iz odprtine.2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavitenovo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Kabelski priključek priključite na sestav luči.
6. Vstavite sestav luči v odprtino in ga potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.

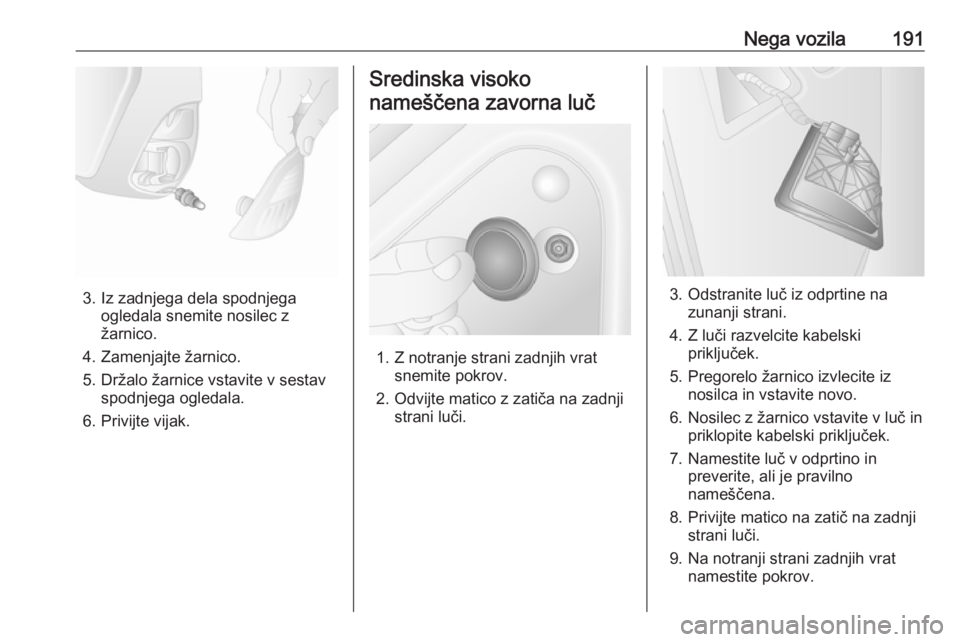

Nega vozila191
3. Iz zadnjega dela spodnjegaogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Držalo žarnice vstavite v sestav spodnjega ogledala.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.

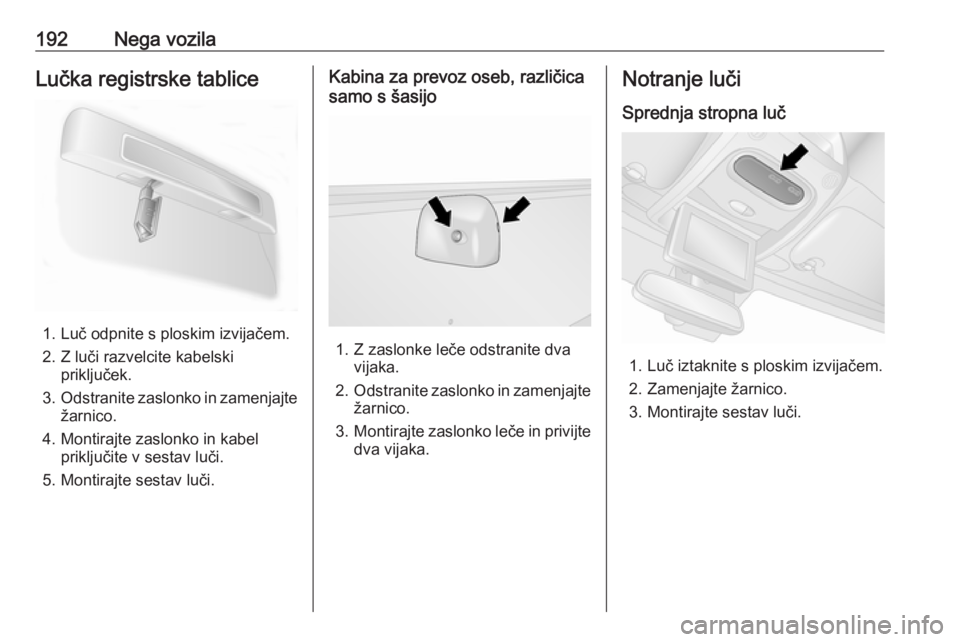

192Nega vozilaLučka registrske tablice
1. Luč odpnite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Kabina za prevoz oseb, različica
samo s šasijo
1. Z zaslonke leče odstranite dva vijaka.
2. Odstranite zaslonko in zamenjajte
žarnico.
3. Montirajte zaslonko leče in privijte
dva vijaka.
Notranje luči
Sprednja stropna luč
1. Luč iztaknite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav luči.

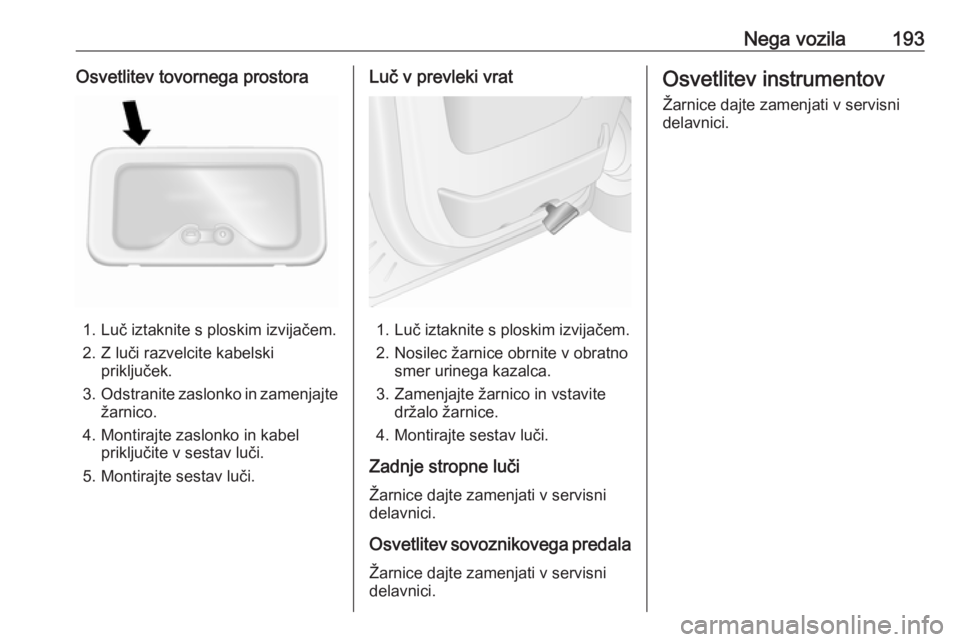

Nega vozila193Osvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca.
3. Zamenjajte žarnico in vstavite držalo žarnice.
4. Montirajte sestav luči.
Zadnje stropne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega predala
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.

194Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru pod ekspanzijsko posodo hladilne
tekočineCombi
Dodatna omarica z varovalkami je
pod opažno oblogo na desni strani
prtljažnika, neposredno ob zadnjih
vratih.Bus
Dodatna omarica z varovalkami je
pod opažno oblogo na spodnji desni
strani prtljažnika, pod opažno oblogo
stopnice.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.

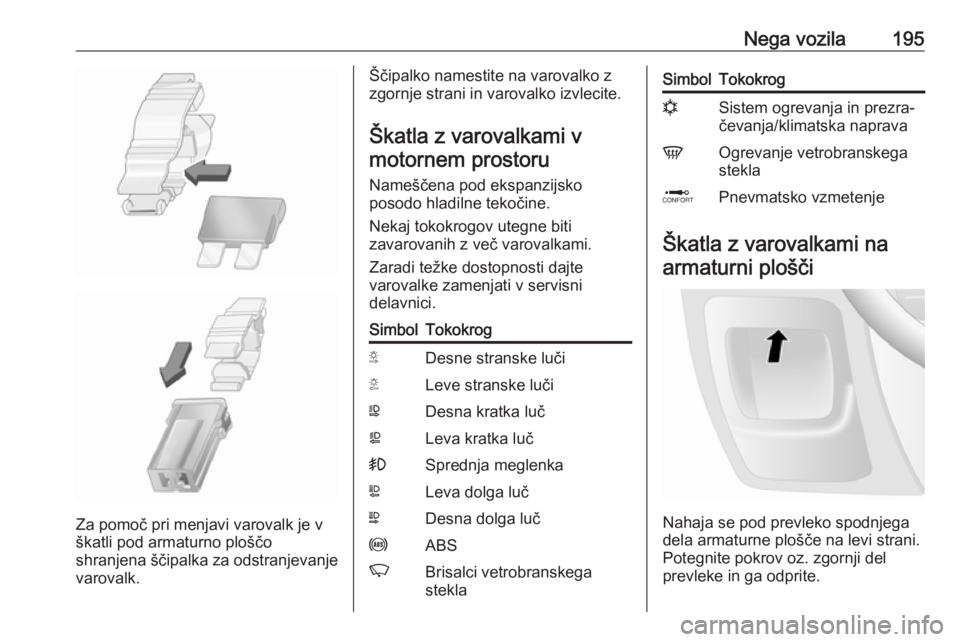

Ščipalka za varovalke

Nega vozila195
Za pomoč pri menjavi varovalk je v
škatli pod armaturno ploščo
shranjena ščipalka za odstranjevanje
varovalk.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
Zaradi težke dostopnosti dajte
varovalke zamenjati v servisni
delavnici.SimbolTokokrogSDesne stranske lučiTLeve stranske lučiWDesna kratka lučaLeva kratka luč>Sprednja meglenkaLLeva dolga lučNDesna dolga lučuABSKBrisalci vetrobranskega
steklaSimbolTokokrognSistem ogrevanja in prezra‐
čevanja/klimatska napravaVOgrevanje vetrobranskega
steklaQPnevmatsko vzmetenje
Škatla z varovalkami na
armaturni plošči
Nahaja se pod prevleko spodnjega
dela armaturne plošče na levi strani.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.

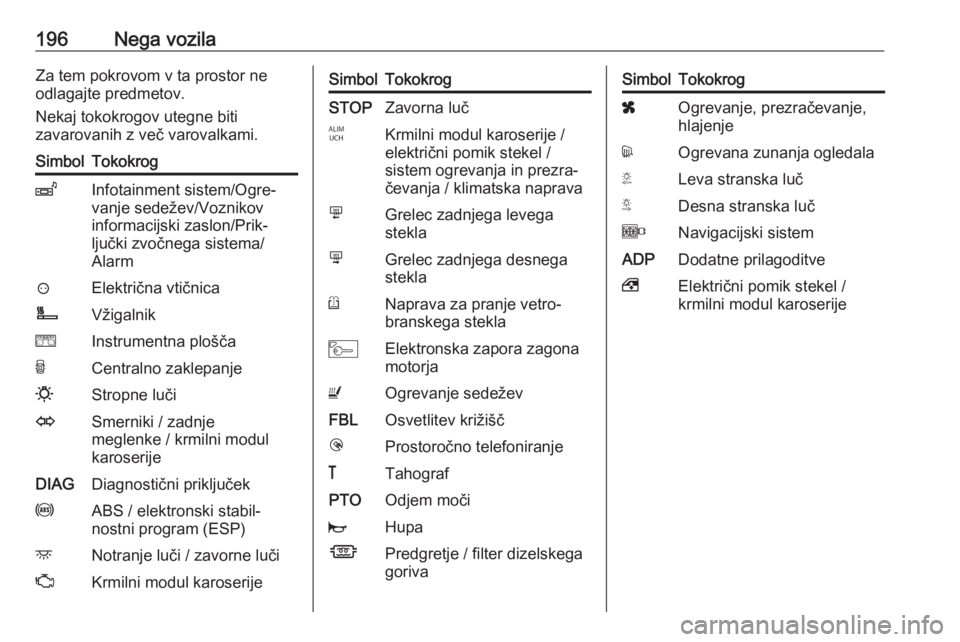

196Nega vozilaZa tem pokrovom v ta prostor neodlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.SimbolTokokrogZInfotainment sistem/Ogre‐
vanje sedežev/Voznikov
informacijski zaslon/Prik‐
ljučki zvočnega sistema/
Alarm?Električna vtičnicaÌVžigalnikeInstrumentna ploščaUCentralno zaklepanje0Stropne lučiOSmerniki / zadnje
meglenke / krmilni modul
karoserijeDIAGDiagnostični priključekuABS / elektronski stabil‐
nostni program (ESP)dNotranje luči / zavorne lučiZKrmilni modul karoserijeSimbolTokokrogSTOPZavorna lučIKrmilni modul karoserije /
električni pomik stekel /
sistem ogrevanja in prezra‐
čevanja / klimatska napravamGrelec zadnjega levega
steklanGrelec zadnjega desnega
steklaRNaprava za pranje vetro‐
branskega steklaMElektronska zapora zagona
motorjaUOgrevanje sedeževFBLOsvetlitev križiščlProstoročno telefoniranje&TahografPTOOdjem močijHupaÍPredgretje / filter dizelskega
gorivaSimbolTokokrogxOgrevanje, prezračevanje,
hlajenjedOgrevana zunanja ogledalaTLeva stranska lučSDesna stranska lučONavigacijski sistemADPDodatne prilagoditve,Električni pomik stekel /
krmilni modul karoserije

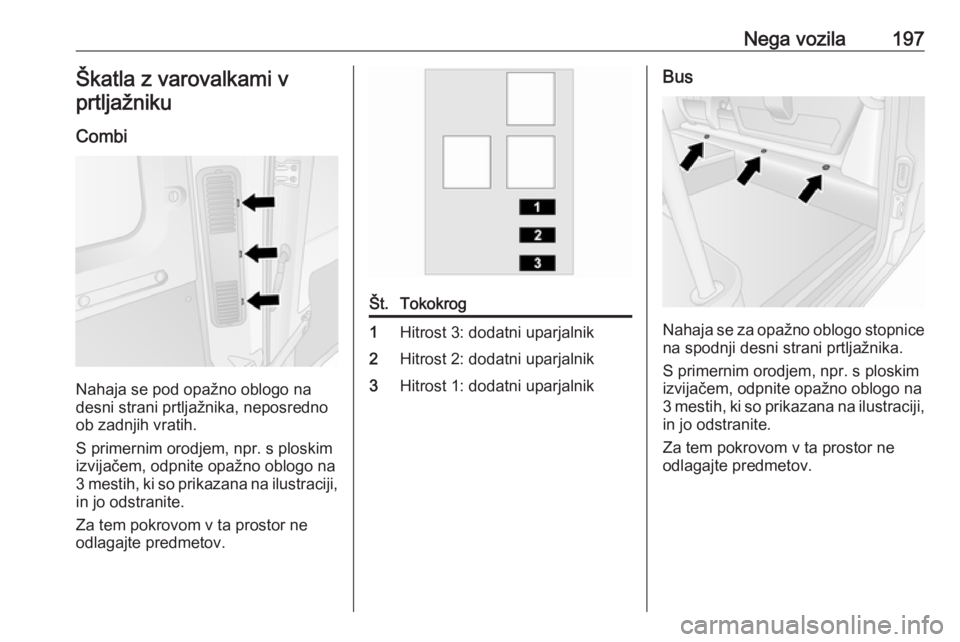

Nega vozila197Škatla z varovalkami v
prtljažniku
Combi
Nahaja se pod opažno oblogo na
desni strani prtljažnika, neposredno
ob zadnjih vratih.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Št.Tokokrog1Hitrost 3: dodatni uparjalnik2Hitrost 2: dodatni uparjalnik3Hitrost 1: dodatni uparjalnikBus
Nahaja se za opažno oblogo stopnice na spodnji desni strani prtljažnika.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.

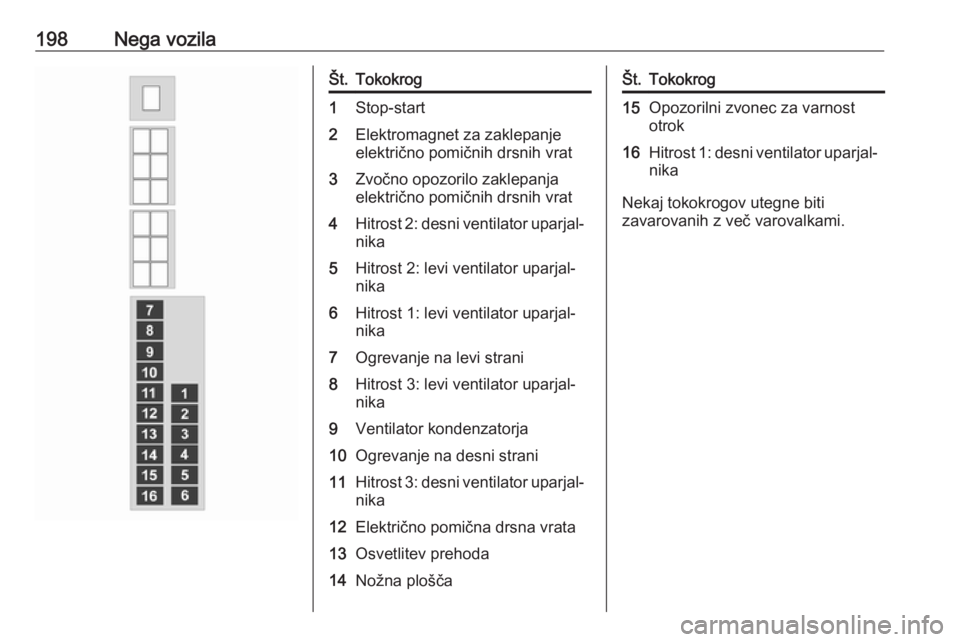

198Nega vozilaŠt.Tokokrog1Stop-start2Elektromagnet za zaklepanje
električno pomičnih drsnih vrat3Zvočno opozorilo zaklepanja
električno pomičnih drsnih vrat4Hitrost 2: desni ventilator uparjal‐
nika5Hitrost 2: levi ventilator uparjal‐
nika6Hitrost 1: levi ventilator uparjal‐
nika7Ogrevanje na levi strani8Hitrost 3: levi ventilator uparjal‐
nika9Ventilator kondenzatorja10Ogrevanje na desni strani11Hitrost 3: desni ventilator uparjal‐ nika12Električno pomična drsna vrata13Osvetlitev prehoda14Nožna ploščaŠt.Tokokrog15Opozorilni zvonec za varnost
otrok16Hitrost 1: desni ventilator uparjal‐
nika
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
