OPEL MOVANO_B 2019 Betriebsanleitung (in German)

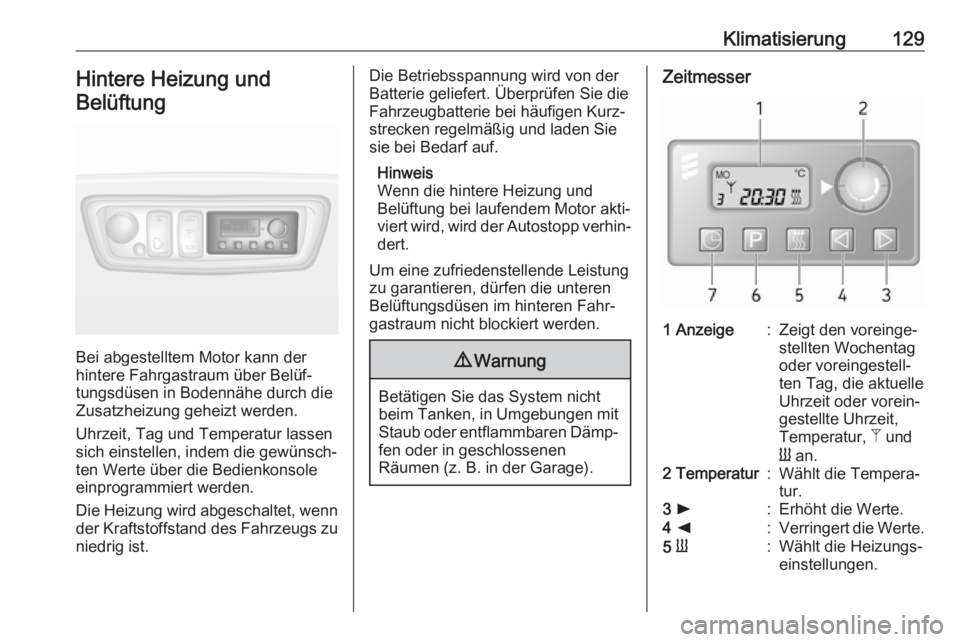

Klimatisierung129Hintere Heizung und
Belüftung
Bei abgestelltem Motor kann der
hintere Fahrgastraum über Belüf‐
tungsdüsen in Bodennähe durch die
Zusatzheizung geheizt werden.
Uhrzeit, Tag und Temperatur lassen
sich einstellen, indem die gewünsch‐
ten Werte über die Bedienkonsole
einprogrammiert werden.
Die Heizung wird abgeschaltet, wenn der Kraftstoffstand des Fahrzeugs zu
niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Überprüfen Sie die
Fahrzeugbatterie bei häufigen Kurz‐
strecken regelmäßig und laden Sie
sie bei Bedarf auf.
Hinweis
Wenn die hintere Heizung und
Belüftung bei laufendem Motor akti‐
viert wird, wird der Autostopp verhin‐ dert.
Um eine zufriedenstellende Leistung
zu garantieren, dürfen die unteren
Belüftungsdüsen im hinteren Fahr‐
gastraum nicht blockiert werden.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐ fen oder in geschlossenen
Räumen (z. B. in der Garage).
Zeitmesser1 Anzeige:Zeigt den voreinge‐
stellten Wochentag
oder voreingestell‐
ten Tag, die aktuelle
Uhrzeit oder vorein‐
gestellte Uhrzeit,
Temperatur, Z und
Y an.2 Temperatur:Wählt die Tempera‐
tur.3 l:Erhöht die Werte.4 k:Verringert die Werte.5 Y:Wählt die Heizungs‐
einstellungen.

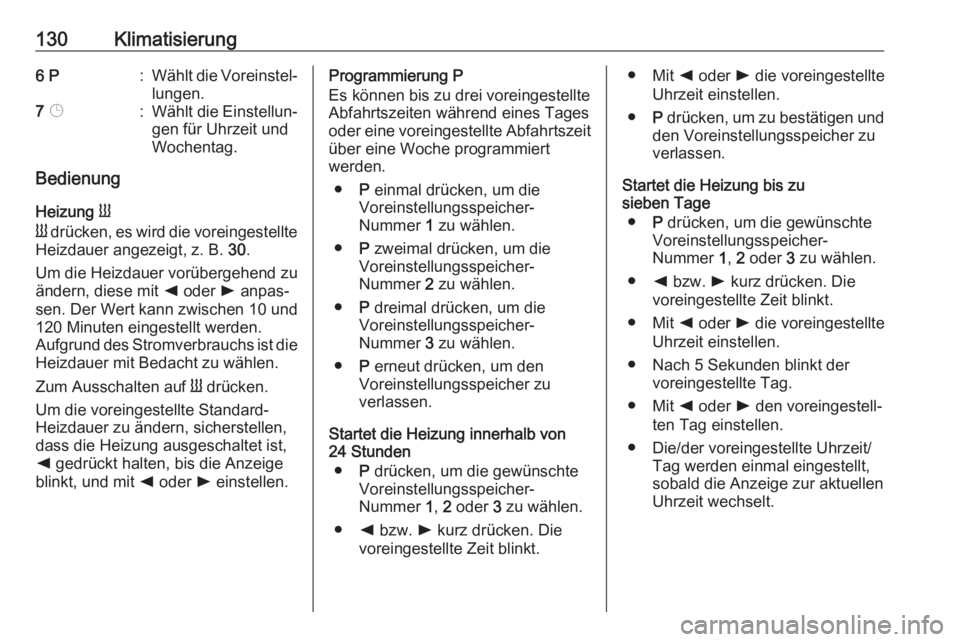

130Klimatisierung6 P:Wählt die Voreinstel‐
lungen.7 Þ:Wählt die Einstellun‐
gen für Uhrzeit und
Wochentag.
Bedienung
Heizung Y
Y drücken, es wird die voreingestellte
Heizdauer angezeigt, z. B. 30.
Um die Heizdauer vorübergehend zu
ändern, diese mit k oder l anpas‐
sen. Der Wert kann zwischen 10 und
120 Minuten eingestellt werden.
Aufgrund des Stromverbrauchs ist die Heizdauer mit Bedacht zu wählen.
Zum Ausschalten auf Y drücken.
Um die voreingestellte Standard-
Heizdauer zu ändern, sicherstellen,
dass die Heizung ausgeschaltet ist,
k gedrückt halten, bis die Anzeige
blinkt, und mit k oder l einstellen.
Programmierung P
Es können bis zu drei voreingestellte
Abfahrtszeiten während eines Tages
oder eine voreingestellte Abfahrtszeit
über eine Woche programmiert
werden.
● P einmal drücken, um die
Voreinstellungsspeicher-
Nummer 1 zu wählen.
● P zweimal drücken, um die
Voreinstellungsspeicher-
Nummer 2 zu wählen.
● P dreimal drücken, um die
Voreinstellungsspeicher-
Nummer 3 zu wählen.
● P erneut drücken, um den
Voreinstellungsspeicher zu
verlassen.
Startet die Heizung innerhalb von
24 Stunden
● P drücken, um die gewünschte
Voreinstellungsspeicher-
Nummer 1, 2 oder 3 zu wählen.
● k bzw. l kurz drücken. Die
voreingestellte Zeit blinkt.● Mit k oder l die voreingestellte
Uhrzeit einstellen.
● P drücken, um zu bestätigen und
den Voreinstellungsspeicher zu
verlassen.
Startet die Heizung bis zu
sieben Tage
● P drücken, um die gewünschte
Voreinstellungsspeicher-
Nummer 1, 2 oder 3 zu wählen.
● k bzw. l kurz drücken. Die
voreingestellte Zeit blinkt.
● Mit k oder l die voreingestellte
Uhrzeit einstellen.
● Nach 5 Sekunden blinkt der voreingestellte Tag.
● Mit k oder l den voreingestell‐
ten Tag einstellen.
● Die/der voreingestellte Uhrzeit/ Tag werden einmal eingestellt,sobald die Anzeige zur aktuellen
Uhrzeit wechselt.

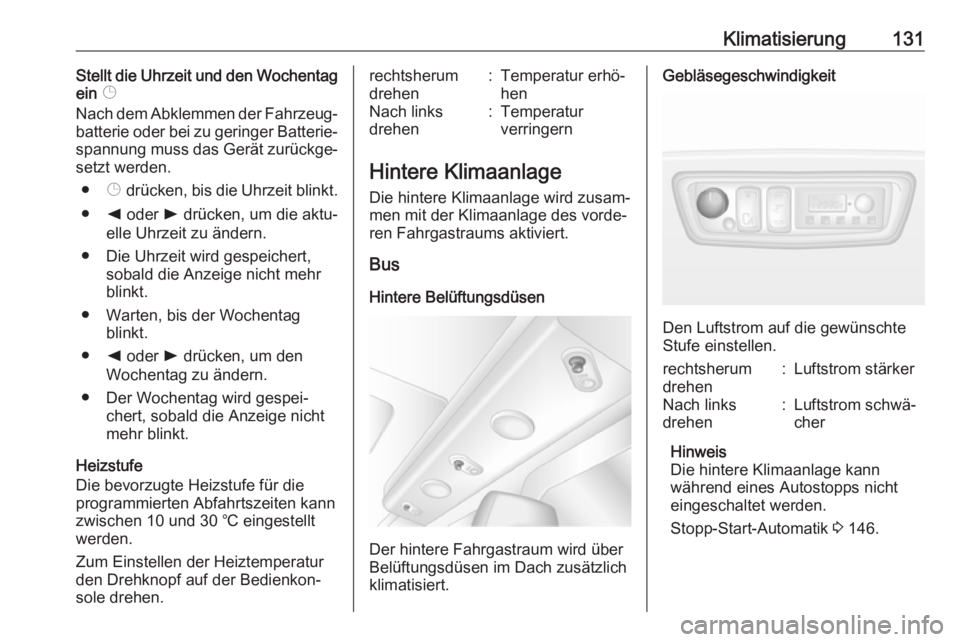

Klimatisierung131Stellt die Uhrzeit und den Wochentag
ein Þ
Nach dem Abklemmen der Fahrzeug‐ batterie oder bei zu geringer Batterie‐
spannung muss das Gerät zurückge‐ setzt werden.
● Þ drücken, bis die Uhrzeit blinkt.
● k oder l drücken, um die aktu‐
elle Uhrzeit zu ändern.
● Die Uhrzeit wird gespeichert, sobald die Anzeige nicht mehr
blinkt.
● Warten, bis der Wochentag blinkt.
● k oder l drücken, um den
Wochentag zu ändern.
● Der Wochentag wird gespei‐ chert, sobald die Anzeige nicht
mehr blinkt.
Heizstufe
Die bevorzugte Heizstufe für die
programmierten Abfahrtszeiten kann
zwischen 10 und 30 ℃ eingestellt
werden.
Zum Einstellen der Heiztemperatur
den Drehknopf auf der Bedienkon‐
sole drehen.rechtsherum
drehen:Temperatur erhö‐
henNach links
drehen:Temperatur
verringern
Hintere Klimaanlage
Die hintere Klimaanlage wird zusam‐
men mit der Klimaanlage des vorde‐
ren Fahrgastraums aktiviert.
Bus
Hintere Belüftungsdüsen
Der hintere Fahrgastraum wird über
Belüftungsdüsen im Dach zusätzlich
klimatisiert.
Gebläsegeschwindigkeit
Den Luftstrom auf die gewünschte
Stufe einstellen.
rechtsherum
drehen:Luftstrom stärkerNach links
drehen:Luftstrom schwä‐
cher
Hinweis
Die hintere Klimaanlage kann
während eines Autostopps nicht
eingeschaltet werden.
Stopp-Start-Automatik 3 146.

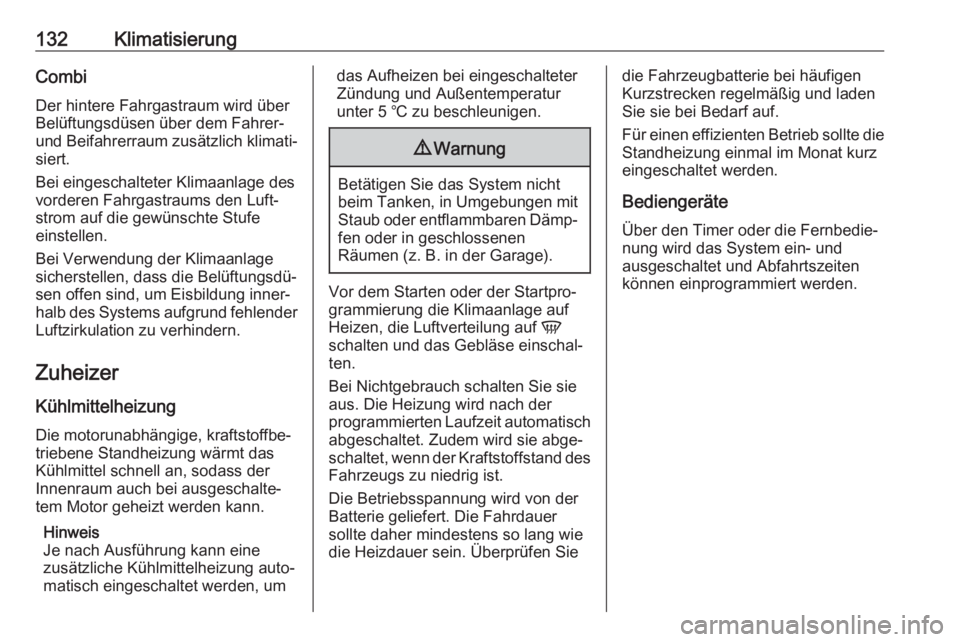

132KlimatisierungCombi
Der hintere Fahrgastraum wird über
Belüftungsdüsen über dem Fahrer-
und Beifahrerraum zusätzlich klimati‐
siert.
Bei eingeschalteter Klimaanlage des
vorderen Fahrgastraums den Luft‐
strom auf die gewünschte Stufe
einstellen.
Bei Verwendung der Klimaanlage
sicherstellen, dass die Belüftungsdü‐
sen offen sind, um Eisbildung inner‐
halb des Systems aufgrund fehlender
Luftzirkulation zu verhindern.
Zuheizer
Kühlmittelheizung
Die motorunabhängige, kraftstoffbe‐
triebene Standheizung wärmt das
Kühlmittel schnell an, sodass der
Innenraum auch bei ausgeschalte‐
tem Motor geheizt werden kann.
Hinweis
Je nach Ausführung kann eine
zusätzliche Kühlmittelheizung auto‐ matisch eingeschaltet werden, umdas Aufheizen bei eingeschalteter
Zündung und Außentemperatur
unter 5 ℃ zu beschleunigen.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐ fen oder in geschlossenen
Räumen (z. B. in der Garage).
Vor dem Starten oder der Startpro‐ grammierung die Klimaanlage auf
Heizen, die Luftverteilung auf V
schalten und das Gebläse einschal‐
ten.
Bei Nichtgebrauch schalten Sie sie aus. Die Heizung wird nach der
programmierten Laufzeit automatisch abgeschaltet. Zudem wird sie abge‐
schaltet, wenn der Kraftstoffstand des Fahrzeugs zu niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Die Fahrdauer
sollte daher mindestens so lang wie
die Heizdauer sein. Überprüfen Sie
die Fahrzeugbatterie bei häufigen
Kurzstrecken regelmäßig und laden
Sie sie bei Bedarf auf.
Für einen effizienten Betrieb sollte die
Standheizung einmal im Monat kurz
eingeschaltet werden.
Bediengeräte
Über den Timer oder die Fernbedie‐
nung wird das System ein- und
ausgeschaltet und Abfahrtszeiten
können einprogrammiert werden.

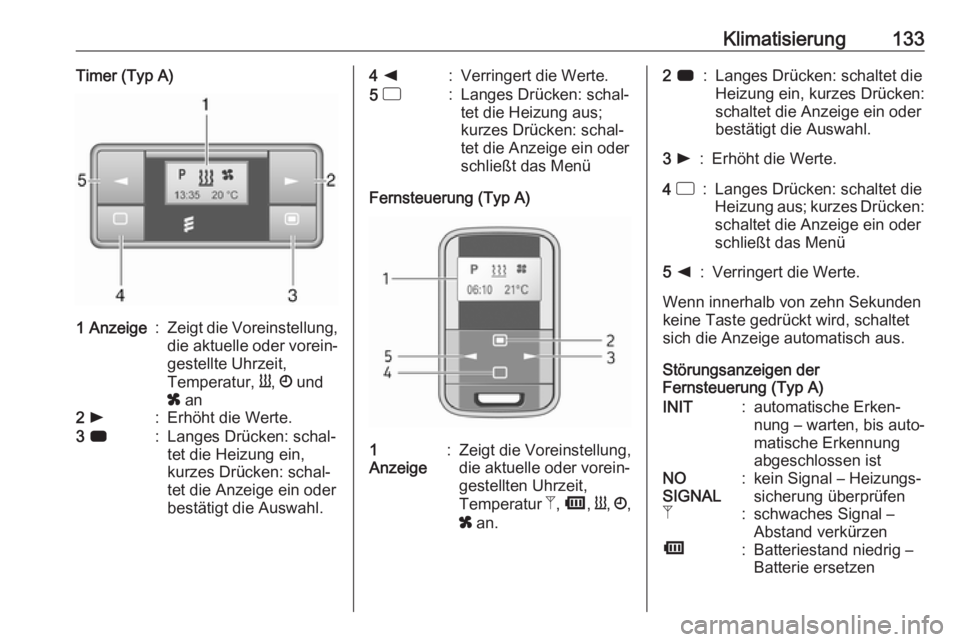

Klimatisierung133Timer (Typ A)1 Anzeige:Zeigt die Voreinstellung,
die aktuelle oder vorein‐ gestellte Uhrzeit,
Temperatur, Y, Ö und
x an2 l:Erhöht die Werte.3 7:Langes Drücken: schal‐
tet die Heizung ein,
kurzes Drücken: schal‐
tet die Anzeige ein oder
bestätigt die Auswahl.4 k:Verringert die Werte.5 d:Langes Drücken: schal‐
tet die Heizung aus;
kurzes Drücken: schal‐
tet die Anzeige ein oder
schließt das Menü
Fernsteuerung (Typ A)
1
Anzeige:Zeigt die Voreinstellung,
die aktuelle oder vorein‐
gestellten Uhrzeit,
Temperatur Z, Ü , Y , Ö ,
x an.2 7:Langes Drücken: schaltet die
Heizung ein, kurzes Drücken:
schaltet die Anzeige ein oder
bestätigt die Auswahl.3 l:Erhöht die Werte.4 d:Langes Drücken: schaltet die
Heizung aus; kurzes Drücken:
schaltet die Anzeige ein oder
schließt das Menü5 k:Verringert die Werte.
Wenn innerhalb von zehn Sekunden
keine Taste gedrückt wird, schaltet
sich die Anzeige automatisch aus.
Störungsanzeigen der
Fernsteuerung (Typ A)
INIT:automatische Erken‐
nung – warten, bis auto‐
matische Erkennung
abgeschlossen istNO
SIGNAL:kein Signal – Heizungs‐
sicherung überprüfenZ:schwaches Signal –
Abstand verkürzenÜ:Batteriestand niedrig –
Batterie ersetzen

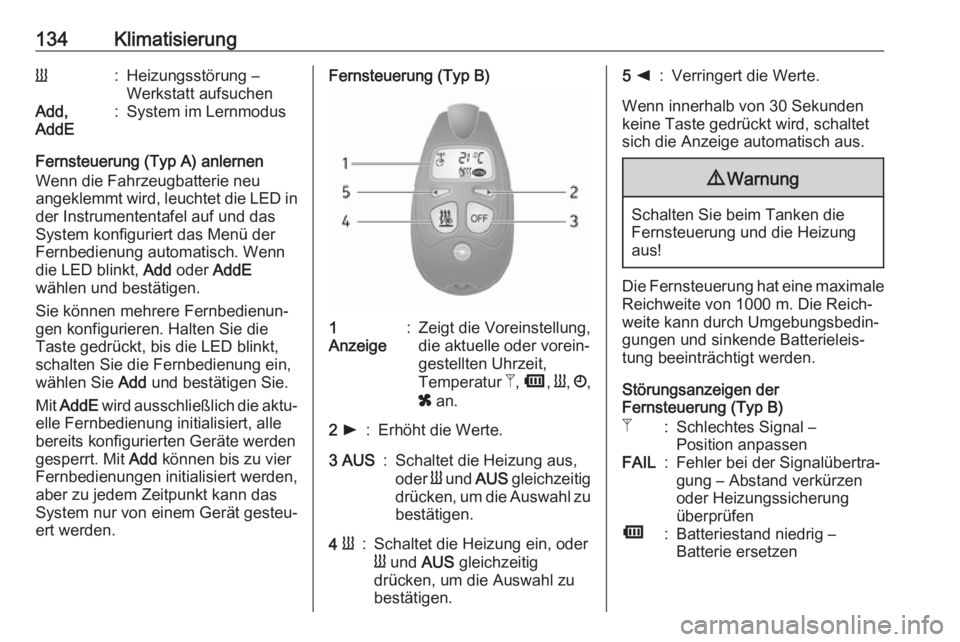

134KlimatisierungY:Heizungsstörung –
Werkstatt aufsuchenAdd,
AddE:System im Lernmodus
Fernsteuerung (Typ A) anlernen
Wenn die Fahrzeugbatterie neu
angeklemmt wird, leuchtet die LED in der Instrumententafel auf und das
System konfiguriert das Menü der
Fernbedienung automatisch. Wenn die LED blinkt, Add oder AddE
wählen und bestätigen.
Sie können mehrere Fernbedienun‐
gen konfigurieren. Halten Sie die
Taste gedrückt, bis die LED blinkt,
schalten Sie die Fernbedienung ein,
wählen Sie Add und bestätigen Sie.
Mit AddE wird ausschließlich die aktu‐
elle Fernbedienung initialisiert, alle
bereits konfigurierten Geräte werden
gesperrt. Mit Add können bis zu vier
Fernbedienungen initialisiert werden,
aber zu jedem Zeitpunkt kann das
System nur von einem Gerät gesteu‐
ert werden.
Fernsteuerung (Typ B)1
Anzeige:Zeigt die Voreinstellung,
die aktuelle oder vorein‐
gestellten Uhrzeit,
Temperatur Z, Ü , Y , Ö ,
x an.2 l:Erhöht die Werte.3 AUS:Schaltet die Heizung aus,
oder Y und AUS gleichzeitig
drücken, um die Auswahl zu
bestätigen.4 Y:Schaltet die Heizung ein, oder
Y und AUS gleichzeitig
drücken, um die Auswahl zu
bestätigen.5 k:Verringert die Werte.
Wenn innerhalb von 30 Sekunden
keine Taste gedrückt wird, schaltet
sich die Anzeige automatisch aus.
9 Warnung
Schalten Sie beim Tanken die
Fernsteuerung und die Heizung aus!
Die Fernsteuerung hat eine maximale
Reichweite von 1000 m. Die Reich‐
weite kann durch Umgebungsbedin‐
gungen und sinkende Batterieleis‐
tung beeinträchtigt werden.
Störungsanzeigen der
Fernsteuerung (Typ B)
Z:Schlechtes Signal –
Position anpassenFAIL:Fehler bei der Signalübertra‐
gung – Abstand verkürzen
oder Heizungssicherung
überprüfenÜ:Batteriestand niedrig –
Batterie ersetzen

Klimatisierung135Fernsteuerung (Typ B) anlernen
Es können bis zu vier zusätzliche Fernbedienungen konfiguriert
werden. Beim Anlernen weiterer
Fernbedienungen wird jeweils der
älteste Transmitter gelöscht.
Die Heizungssicherung 5 Sekunden
lang entfernen und dann wieder
einsetzen. Innerhalb von
2–6 Sekunden 1 Sekunde lang auf
AUS drücken. Das Anlernen ist abge‐
schlossen.
Wenn die Fernsteuerung längere Zeit
nicht verwendet wurde, die Taste
AUS in Intervallen von je 2 Sekunden
6 Mal hintereinander drücken. Dann
weitere 2 Sekunden lang gedrückt
halten und 2 Minuten warten.Manuelle Bedienung
Je nach Ausführung kann der Zuhei‐
zer auch über die Tasten an der
Instrumententafel für die zuletzt
ausgewählte Dauer oder die Stan‐
darddauer (30 Minuten) eingeschaltet oder sofort ausgeschaltet werden.
Die LED in der Taste bestätigt die Bedienung.
Batteriewechsel
Ersetzen Sie die Batterie, wenn die Reichweite der Fernbedienung sich
verringert oder wenn das Batteriela‐
desymbol blinkt.
Die Abdeckung öffnen und die Batte‐
rie ersetzen (Typ A: CR 2430, Typ B:
2CR 11108 oder gleichwertig), und
darauf achten, dass die neue Batterie richtig so eingelegt sind, dass der
Pluspol ( <) zu den Plusklemmen
zeigt. Setzen Sie die Abdeckung
wieder ein.
Entsorgen Sie die Batterie entspre‐
chend den geltenden Umweltrichtli‐
nien.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.

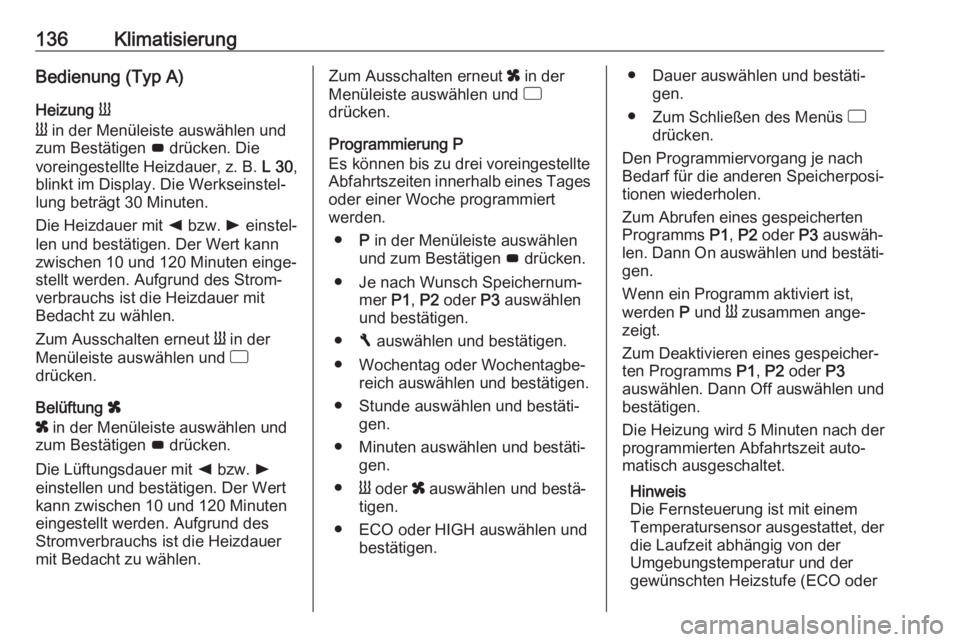

136KlimatisierungBedienung (Typ A)Heizung Y
Y in der Menüleiste auswählen und
zum Bestätigen G drücken. Die
voreingestellte Heizdauer, z. B. L 30,
blinkt im Display. Die Werkseinstel‐
lung beträgt 30 Minuten.
Die Heizdauer mit k bzw. l einstel‐
len und bestätigen. Der Wert kann
zwischen 10 und 120 Minuten einge‐
stellt werden. Aufgrund des Strom‐
verbrauchs ist die Heizdauer mit
Bedacht zu wählen.
Zum Ausschalten erneut Y in der
Menüleiste auswählen und d
drücken.
Belüftung x
x in der Menüleiste auswählen und
zum Bestätigen G drücken.
Die Lüftungsdauer mit k bzw. l
einstellen und bestätigen. Der Wert
kann zwischen 10 und 120 Minuten
eingestellt werden. Aufgrund des
Stromverbrauchs ist die Heizdauer
mit Bedacht zu wählen.Zum Ausschalten erneut x in der
Menüleiste auswählen und d
drücken.
Programmierung P
Es können bis zu drei voreingestellte
Abfahrtszeiten innerhalb eines Tages
oder einer Woche programmiert
werden.
● P in der Menüleiste auswählen
und zum Bestätigen G drücken.
● Je nach Wunsch Speichernum‐ mer P1, P2 oder P3 auswählen
und bestätigen.
● F auswählen und bestätigen.
● Wochentag oder Wochentagbe‐ reich auswählen und bestätigen.
● Stunde auswählen und bestäti‐ gen.
● Minuten auswählen und bestäti‐ gen.
● Y oder x auswählen und bestä‐
tigen.
● ECO oder HIGH auswählen und bestätigen.● Dauer auswählen und bestäti‐ gen.
● Zum Schließen des Menüs d
drücken.
Den Programmiervorgang je nach
Bedarf für die anderen Speicherposi‐
tionen wiederholen.
Zum Abrufen eines gespeicherten
Programms P1, P2 oder P3 auswäh‐
len. Dann On auswählen und bestäti‐
gen.
Wenn ein Programm aktiviert ist,
werden P und Y zusammen ange‐
zeigt.
Zum Deaktivieren eines gespeicher‐
ten Programms P1, P2 oder P3
auswählen. Dann Off auswählen und
bestätigen.
Die Heizung wird 5 Minuten nach der
programmierten Abfahrtszeit auto‐
matisch ausgeschaltet.
Hinweis
Die Fernsteuerung ist mit einem
Temperatursensor ausgestattet, der
die Laufzeit abhängig von der
Umgebungstemperatur und der
gewünschten Heizstufe (ECO oder

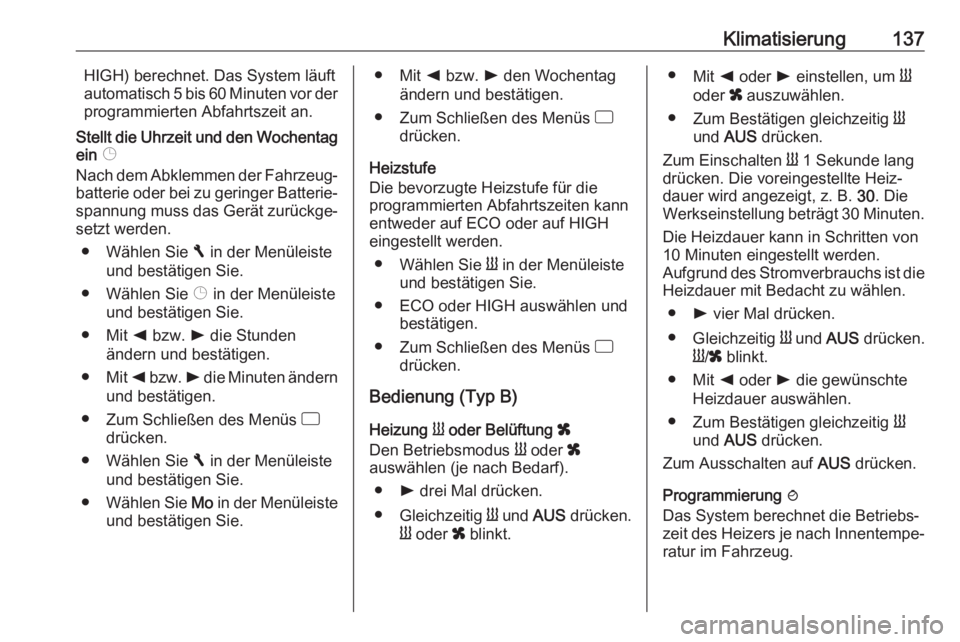

Klimatisierung137HIGH) berechnet. Das System läuft
automatisch 5 bis 60 Minuten vor der
programmierten Abfahrtszeit an.
Stellt die Uhrzeit und den Wochentag ein Þ
Nach dem Abklemmen der Fahrzeug‐ batterie oder bei zu geringer Batterie‐
spannung muss das Gerät zurückge‐
setzt werden.
● Wählen Sie F in der Menüleiste
und bestätigen Sie.
● Wählen Sie Þ in der Menüleiste
und bestätigen Sie.
● Mit k bzw. l die Stunden
ändern und bestätigen.
● Mit k bzw. l die Minuten ändern
und bestätigen.
● Zum Schließen des Menüs d
drücken.
● Wählen Sie F in der Menüleiste
und bestätigen Sie.
● Wählen Sie Mo in der Menüleiste
und bestätigen Sie.● Mit k bzw. l den Wochentag
ändern und bestätigen.
● Zum Schließen des Menüs d
drücken.
Heizstufe
Die bevorzugte Heizstufe für die
programmierten Abfahrtszeiten kann
entweder auf ECO oder auf HIGH
eingestellt werden.
● Wählen Sie Y in der Menüleiste
und bestätigen Sie.
● ECO oder HIGH auswählen und bestätigen.
● Zum Schließen des Menüs d
drücken.
Bedienung (Typ B)
Heizung Y oder Belüftung x
Den Betriebsmodus Y oder x
auswählen (je nach Bedarf).
● l drei Mal drücken.
● Gleichzeitig Y und AUS drücken.
Y oder x blinkt.●
Mit k oder l einstellen, um Y
oder x auszuwählen.
● Zum Bestätigen gleichzeitig Y
und AUS drücken.
Zum Einschalten Y 1 Sekunde lang
drücken. Die voreingestellte Heiz‐
dauer wird angezeigt, z. B. 30. Die
Werkseinstellung beträgt 30 Minuten .
Die Heizdauer kann in Schritten von 10 Minuten eingestellt werden.
Aufgrund des Stromverbrauchs ist die
Heizdauer mit Bedacht zu wählen.
● l vier Mal drücken.
● Gleichzeitig Y und AUS drücken.
Y /x blinkt.
● Mit k oder l die gewünschte
Heizdauer auswählen.
● Zum Bestätigen gleichzeitig Y
und AUS drücken.
Zum Ausschalten auf AUS drücken.
Programmierung y
Das System berechnet die Betriebs‐
zeit des Heizers je nach Innentempe‐
ratur im Fahrzeug.

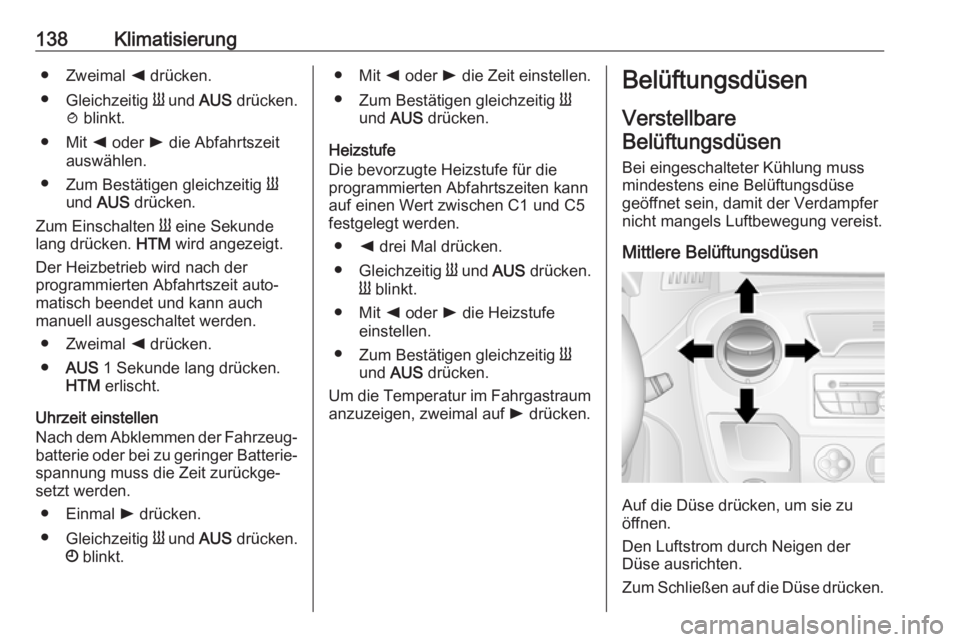

138Klimatisierung● Zweimal k drücken.
● Gleichzeitig Y und AUS drücken.
y blinkt.
● Mit k oder l die Abfahrtszeit
auswählen.
● Zum Bestätigen gleichzeitig Y
und AUS drücken.
Zum Einschalten Y eine Sekunde
lang drücken. HTM wird angezeigt.
Der Heizbetrieb wird nach der
programmierten Abfahrtszeit auto‐
matisch beendet und kann auch
manuell ausgeschaltet werden.
● Zweimal k drücken.
● AUS 1 Sekunde lang drücken.
HTM erlischt.
Uhrzeit einstellen
Nach dem Abklemmen der Fahrzeug‐ batterie oder bei zu geringer Batterie‐
spannung muss die Zeit zurückge‐
setzt werden.
● Einmal l drücken.
● Gleichzeitig Y und AUS drücken.
Ö blinkt.● Mit k oder l die Zeit einstellen.
● Zum Bestätigen gleichzeitig Y
und AUS drücken.
Heizstufe
Die bevorzugte Heizstufe für die
programmierten Abfahrtszeiten kann auf einen Wert zwischen C1 und C5
festgelegt werden.
● k drei Mal drücken.
● Gleichzeitig Y und AUS drücken.
Y blinkt.
● Mit k oder l die Heizstufe
einstellen.
● Zum Bestätigen gleichzeitig Y
und AUS drücken.
Um die Temperatur im Fahrgastraum
anzuzeigen, zweimal auf l drücken.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse
geöffnet sein, damit der Verdampfer
nicht mangels Luftbewegung vereist.
Mittlere Belüftungsdüsen
Auf die Düse drücken, um sie zu
öffnen.
Den Luftstrom durch Neigen der
Düse ausrichten.
Zum Schließen auf die Düse drücken.
