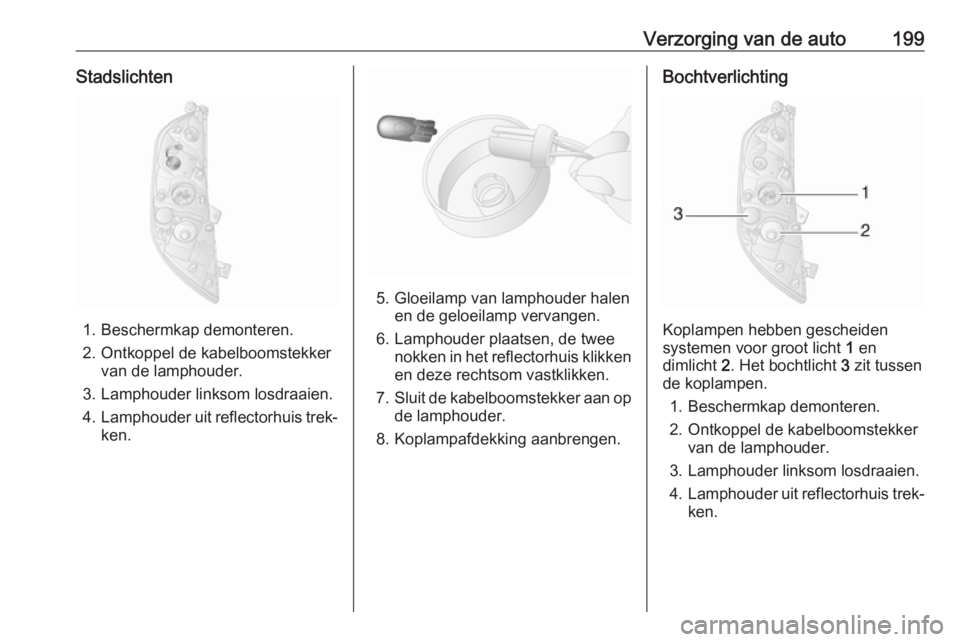

Verzorging van de auto199Stadslichten
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Bochtverlichting
Koplampen hebben gescheiden
systemen voor groot licht 1 en
dimlicht 2. Het bochtlicht 3 zit tussen
de koplampen.
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.

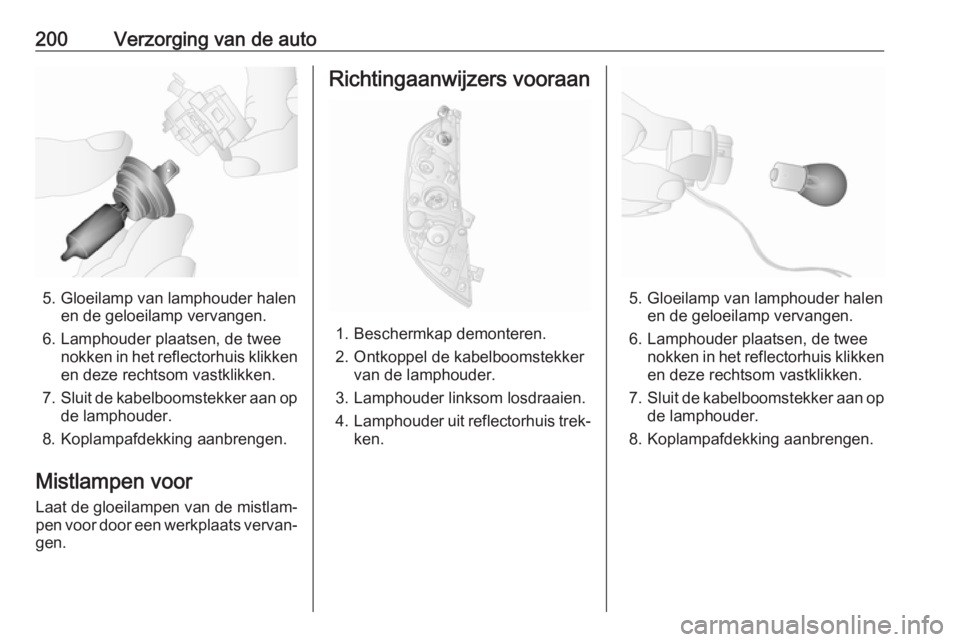

200Verzorging van de auto
5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.
Mistlampen voor
Laat de gloeilampen van de mistlam‐
pen voor door een werkplaats vervan‐
gen.
Richtingaanwijzers vooraan
1. Beschermkap demonteren.
2. Ontkoppel de kabelboomstekker van de lamphouder.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Sluit de kabelboomstekker aan op
de lamphouder.
8. Koplampafdekking aanbrengen.

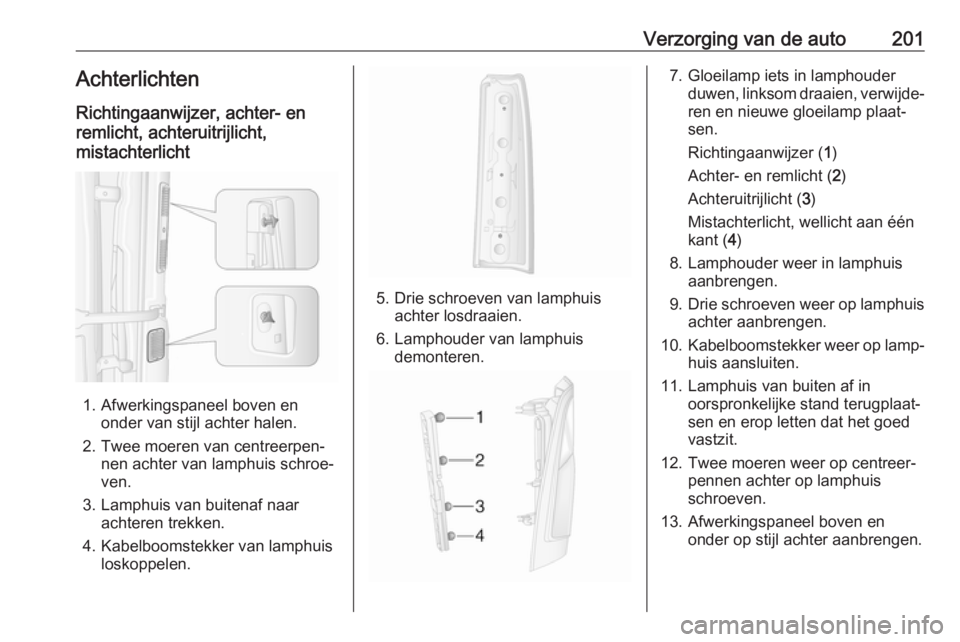

Verzorging van de auto201Achterlichten
Richtingaanwijzer, achter- en
remlicht, achteruitrijlicht,
mistachterlicht
1. Afwerkingspaneel boven en onder van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar achteren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Drie schroeven van lamphuisachter losdraaien.
6. Lamphouder van lamphuis demonteren.
7. Gloeilamp iets in lamphouder duwen, linksom draaien, verwijde‐
ren en nieuwe gloeilamp plaat‐
sen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oorspronkelijke stand terugplaat‐
sen en erop letten dat het goed
vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en onder op stijl achter aanbrengen.

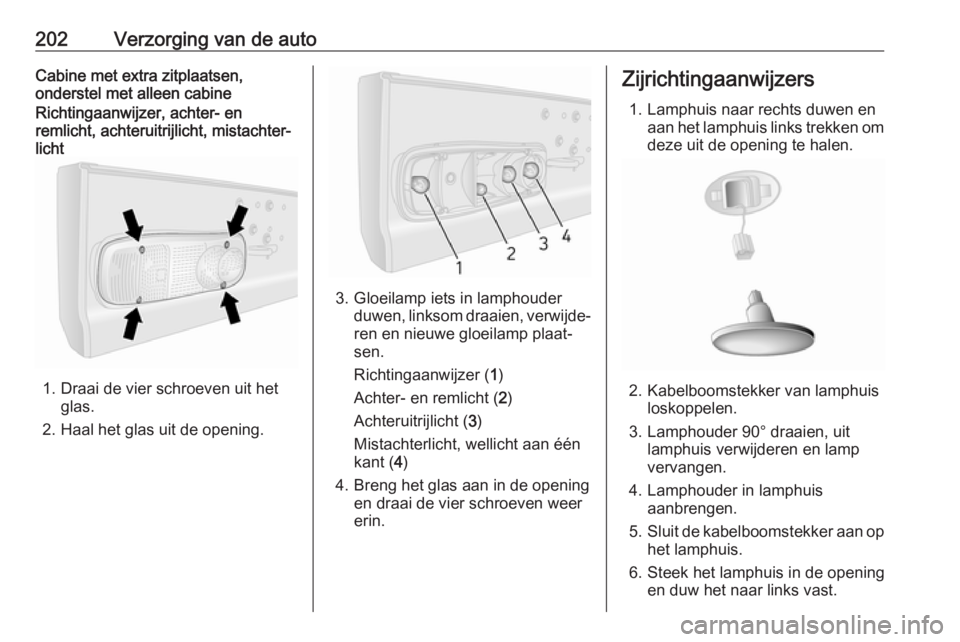

202Verzorging van de autoCabine met extra zitplaatsen,
onderstel met alleen cabineRichtingaanwijzer, achter- en
remlicht, achteruitrijlicht, mistachter‐
licht
1. Draai de vier schroeven uit het glas.
2. Haal het glas uit de opening.
3. Gloeilamp iets in lamphouder duwen, linksom draaien, verwijde‐
ren en nieuwe gloeilamp plaat‐
sen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
4. Breng het glas aan in de opening en draai de vier schroeven weer
erin.
Zijrichtingaanwijzers
1. Lamphuis naar rechts duwen en aan het lamphuis links trekken om
deze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aanbrengen.
5. Sluit de kabelboomstekker aan op
het lamphuis.
6. Steek het lamphuis in de opening en duw het naar links vast.

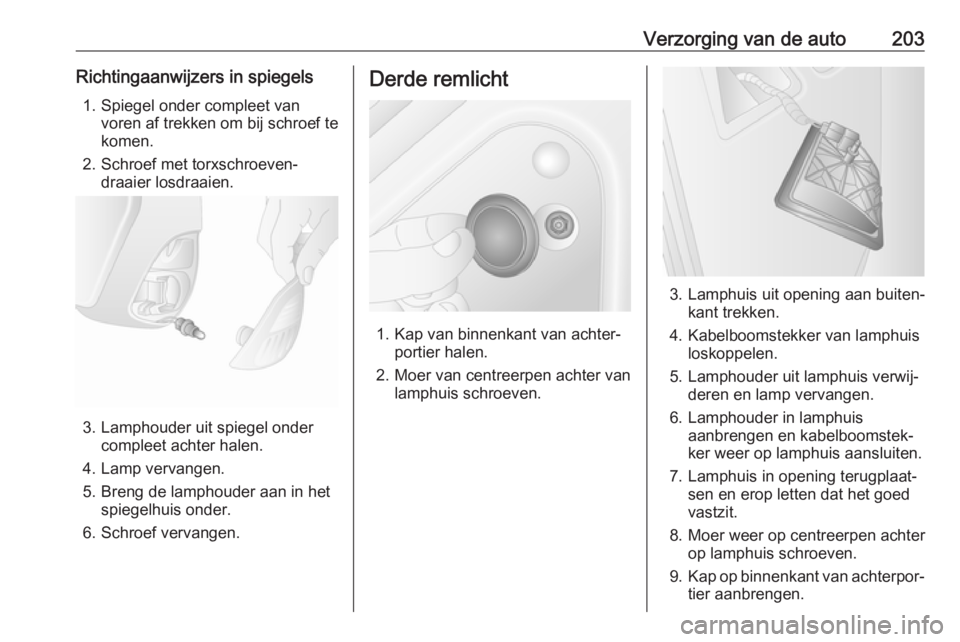

Verzorging van de auto203Richtingaanwijzers in spiegels1. Spiegel onder compleet van voren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Breng de lamphouder aan in het spiegelhuis onder.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.
3. Lamphuis uit opening aan buiten‐ kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aanbrengen en kabelboomstek‐
ker weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.

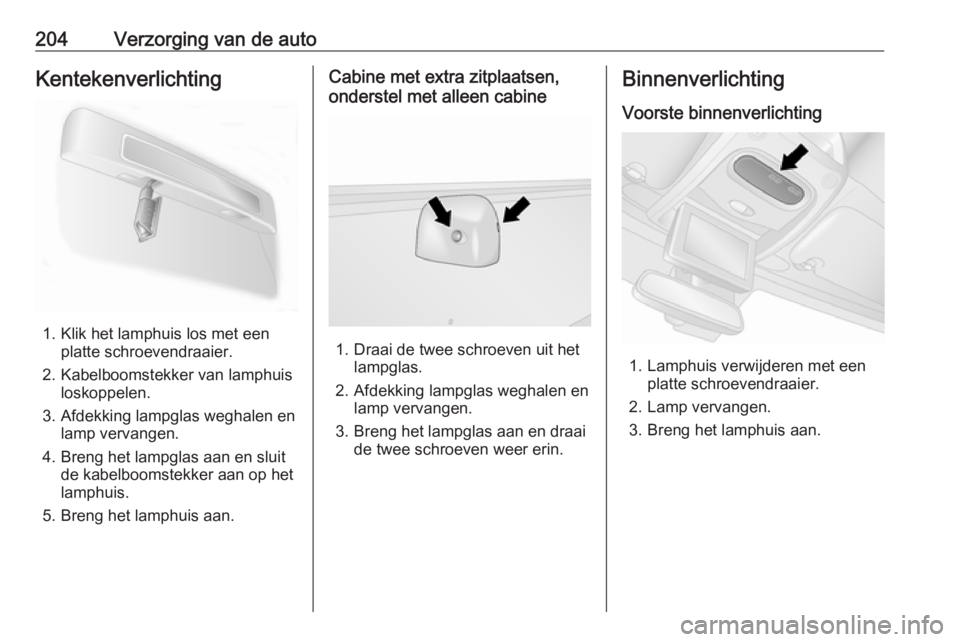

204Verzorging van de autoKentekenverlichting
1. Klik het lamphuis los met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Cabine met extra zitplaatsen,
onderstel met alleen cabine
1. Draai de twee schroeven uit het lampglas.
2. Afdekking lampglas weghalen en lamp vervangen.
3. Breng het lampglas aan en draai de twee schroeven weer erin.
Binnenverlichting
Voorste binnenverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Breng het lamphuis aan.

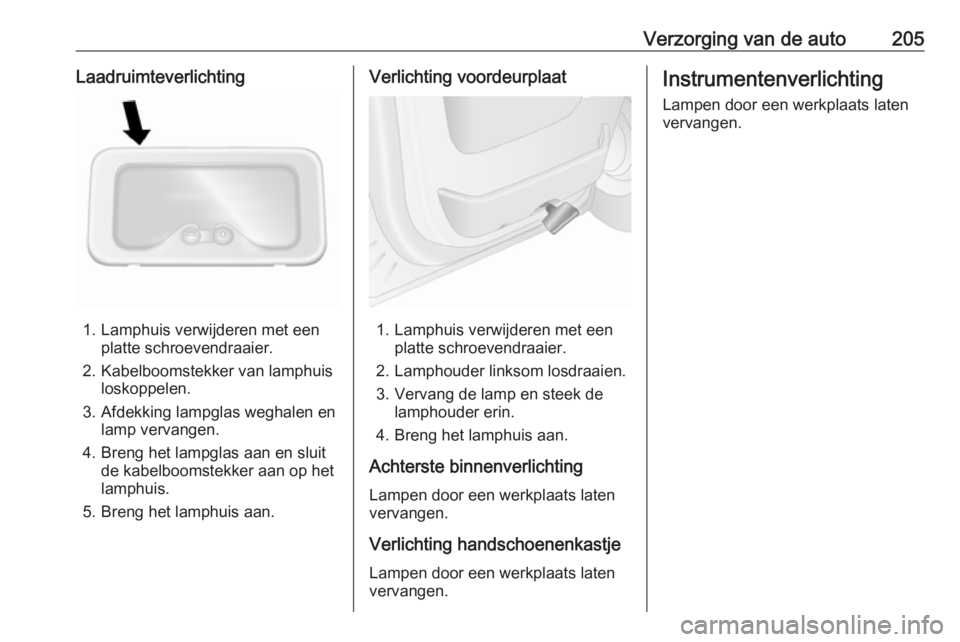

Verzorging van de auto205Laadruimteverlichting
1. Lamphuis verwijderen met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Breng het lampglas aan en sluit de kabelboomstekker aan op hetlamphuis.
5. Breng het lamphuis aan.
Verlichting voordeurplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Lamphouder linksom losdraaien. 3. Vervang de lamp en steek de lamphouder erin.
4. Breng het lamphuis aan.
Achterste binnenverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.

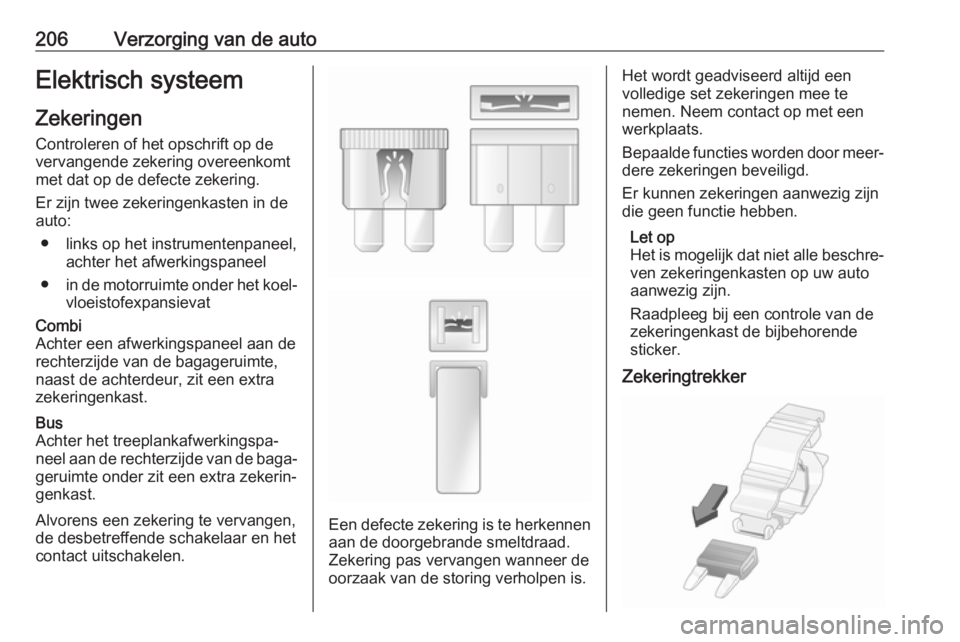

206Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zijn twee zekeringenkasten in de
auto:
● links op het instrumentenpaneel, achter het afwerkingspaneel
● in de motorruimte onder het koel‐
vloeistofexpansievatCombi
Achter een afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur, zit een extra
zekeringenkast.Bus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de baga‐
geruimte onder zit een extra zekerin‐
genkast.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Het wordt geadviseerd altijd een
volledige set zekeringen mee te
nemen. Neem contact op met een
werkplaats.
Bepaalde functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.
Raadpleeg bij een controle van de
zekeringenkast de bijbehorende
sticker.
Zekeringtrekker

Verzorging van de auto207

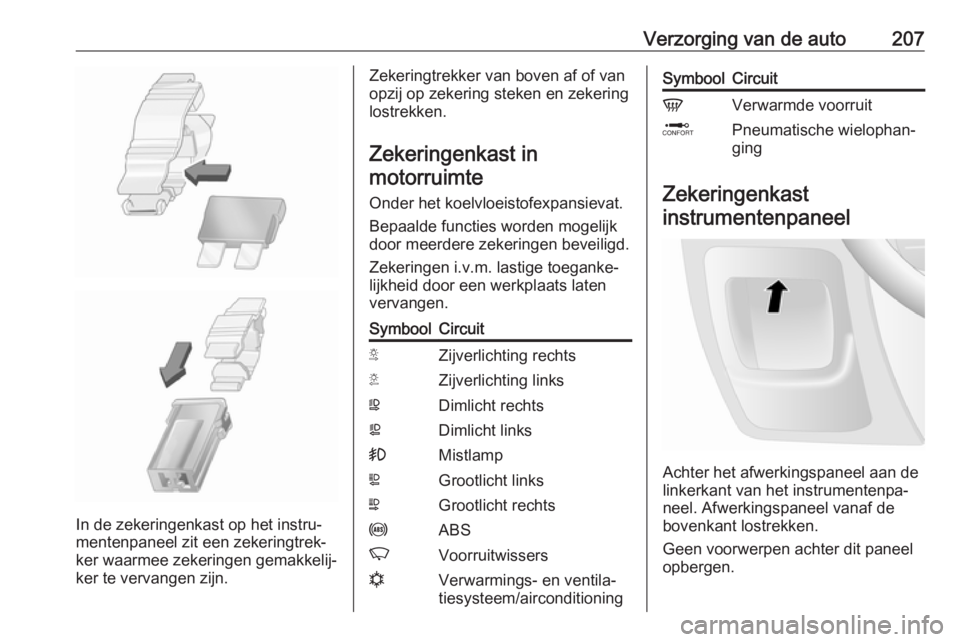

In de zekeringenkast op het instru‐
mentenpaneel zit een zekeringtrek‐
ker waarmee zekeringen gemakkelij‐
ker te vervangen zijn.
Zekeringtrekker van boven af of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast inmotorruimte
Onder het koelvloeistofexpansievat.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Zekeringen i.v.m. lastige toeganke‐
lijkheid door een werkplaats laten
vervangen.SymboolCircuitSZijverlichting rechtsTZijverlichting linksWDimlicht rechtsaDimlicht links>MistlampLGrootlicht linksNGrootlicht rechtsuABSKVoorruitwissersnVerwarmings- en ventila‐ tiesysteem/airconditioningSymboolCircuitVVerwarmde voorruitQPneumatische wielophan‐
ging
Zekeringenkast
instrumentenpaneel
Achter het afwerkingspaneel aan de
linkerkant van het instrumentenpa‐
neel. Afwerkingspaneel vanaf de
bovenkant lostrekken.
Geen voorwerpen achter dit paneel
opbergen.

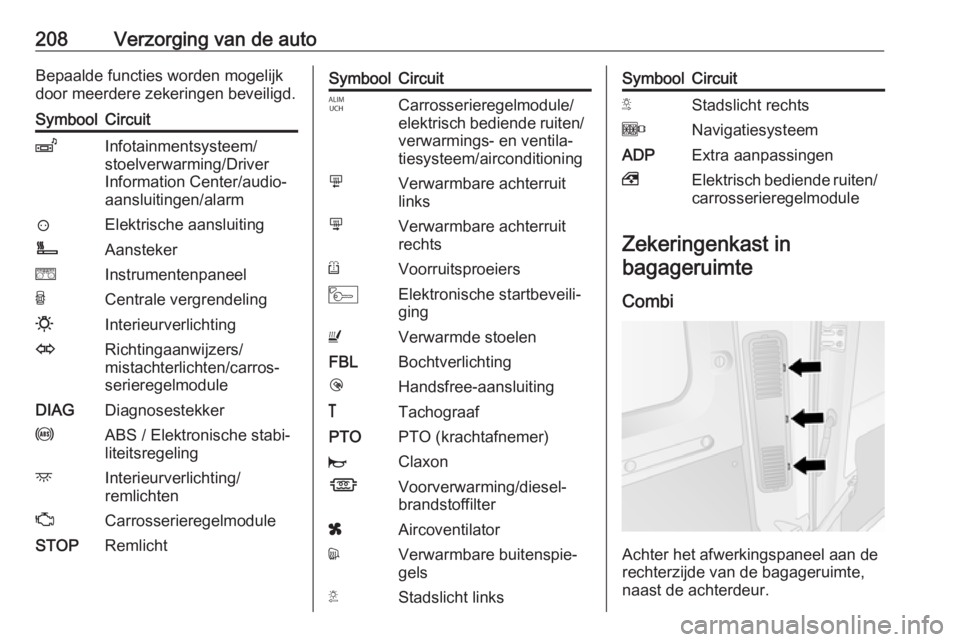

208Verzorging van de autoBepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.SymboolCircuitZInfotainmentsysteem/
stoelverwarming/Driver
Information Center/audio‐
aansluitingen/alarm?Elektrische aansluitingÌAanstekereInstrumentenpaneelUCentrale vergrendeling0InterieurverlichtingORichtingaanwijzers/
mistachterlichten/carros‐
serieregelmoduleDIAGDiagnosestekkeruABS / Elektronische stabi‐
liteitsregelingdInterieurverlichting/
remlichtenZCarrosserieregelmoduleSTOPRemlichtSymboolCircuitICarrosserieregelmodule/
elektrisch bediende ruiten/
verwarmings- en ventila‐
tiesysteem/airconditioningmVerwarmbare achterruit
linksnVerwarmbare achterruit
rechtsRVoorruitsproeiersMElektronische startbeveili‐
gingUVerwarmde stoelenFBLBochtverlichtinglHandsfree-aansluiting&TachograafPTOPTO (krachtafnemer)jClaxonÍVoorverwarming/diesel‐
brandstoffilterxAircoventilatordVerwarmbare buitenspie‐
gelsTStadslicht linksSymboolCircuitSStadslicht rechtsONavigatiesysteemADPExtra aanpassingen,Elektrisch bediende ruiten/
carrosserieregelmodule
Zekeringenkast in
bagageruimte
Combi
Achter het afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur.
