Cuidado del vehículo229de neumáticos y continúe el
proceso de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón
situado junto al indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
15. Desacople el juego de reparación
de neumáticos.
16. Elimine el exceso de sellador con
un paño.
17. La pegatina que se adjunta con el
juego de reparación de neumáti‐
cos, que indica la velocidad
máxima autorizada, debe colo‐
carse en el campo visual del
conductor.
18. Enrosque el tubo flexible de llenado de sellador a la conexión
libre del bote de sellador. Esto
evita fugas de sellador. Guarde el
bote de sellador en la bolsa deplástico. Guarde el juego de repa‐ ración de neumáticos debajo del
asiento delantero.
19. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente por
todo el neumático. Tras haber
recorrido 10 km aproximada‐
mente (no más de 10 minutos),
pare y compruebe la presión del
neumático usando el compresor.
Para ello, conecte directamente el
tubo flexible de aire a la válvula
del neumático y al compresor.
20. Si la presión del neumático es superior a 3,1 bar, ajústela al valorprescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 3,1 bar, no se puede
circular con el vehículo. Recurra a
la ayuda de un taller.
21. Guarde el juego de reparación de
neumáticos debajo del asiento
delantero.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos
30 minutos.
La válvula de seguridad integrada se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su
capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.

230Cuidado del vehículoSustituya el bote de sellador una vezusado. Deseche el bote conforme alas disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Cambio de ruedas
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Aplique el freno de estaciona‐ miento y la primera marcha o
marcha atrás (cambio manual) o
N (cambio manual automati‐
zado).
● Desconecte el sistema de suspensión neumática 3 152.
● Saque la rueda de repuesto 3 232.
● Nunca cambie más de una rueda
simultáneamente.● Utilice el gato únicamente para cambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno es blando, debe colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el motor mientras el
vehículo esté levantado con el
gato.
● Limpie los tornillos o las tuercas de rueda y sus roscas antes de
montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desmonte el tapacubos usando el
gancho suministrado.
Herramientas del vehículo 3 219.
En función del vehículo, retire
primero a mano las tapas del
perno / tuerca, a continuación,
retire el tapacubos o presione el tapacubos en los puntos indica‐
dos por las flechas y gire para
liberar.
Tracción trasera, con ruedas
traseras gemelas: Extraiga el
extensor de válvula del neumático
de la rueda trasera interior.
2. Coloque la llave de rueda (en función del vehículo, fije la llave
de rueda a los adaptadores)
asegurándose de que se sitúe de
manera segura y afloje cada
perno o tuerca de rueda media
vuelta.

Cuidado del vehículo231

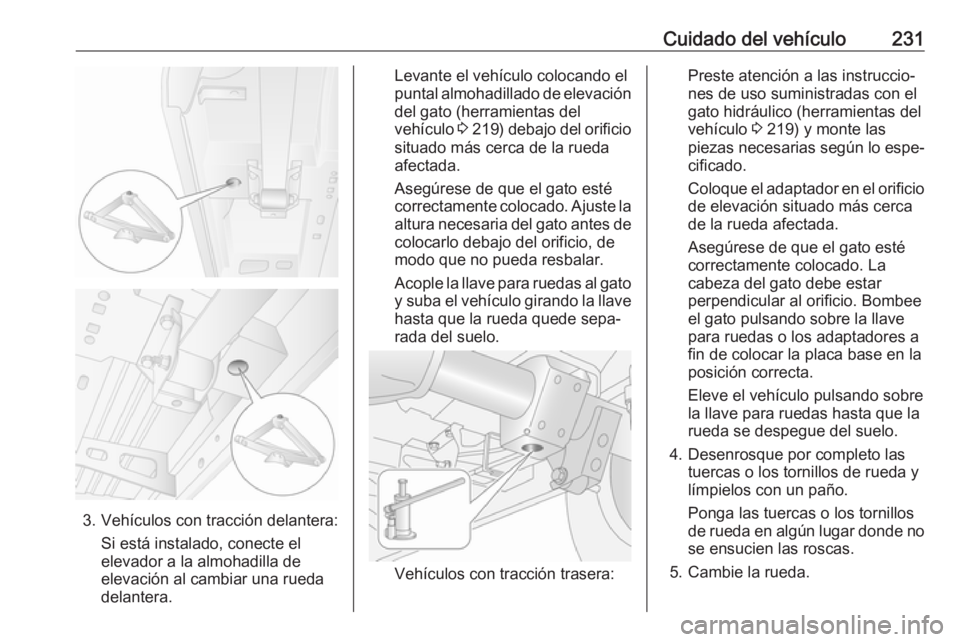

3. Vehículos con tracción delantera:Si está instalado, conecte el
elevador a la almohadilla de elevación al cambiar una rueda
delantera.
Levante el vehículo colocando el puntal almohadillado de elevacióndel gato (herramientas del
vehículo 3 219 ) debajo del orificio
situado más cerca de la rueda
afectada.
Asegúrese de que el gato esté
correctamente colocado. Ajuste la
altura necesaria del gato antes de colocarlo debajo del orificio, de
modo que no pueda resbalar.
Acople la llave para ruedas al gato
y suba el vehículo girando la llave
hasta que la rueda quede sepa‐
rada del suelo.
Vehículos con tracción trasera:
Preste atención a las instruccio‐
nes de uso suministradas con el
gato hidráulico (herramientas del
vehículo 3 219) y monte las
piezas necesarias según lo espe‐
cificado.
Coloque el adaptador en el orificio de elevación situado más cerca
de la rueda afectada.
Asegúrese de que el gato esté
correctamente colocado. La
cabeza del gato debe estar
perpendicular al orificio. Bombee
el gato pulsando sobre la llave
para ruedas o los adaptadores a
fin de colocar la placa base en la
posición correcta.
Eleve el vehículo pulsando sobre
la llave para ruedas hasta que la
rueda se despegue del suelo.
4. Desenrosque por completo las tuercas o los tornillos de rueda y
límpielos con un paño.
Ponga las tuercas o los tornillos
de rueda en algún lugar donde no
se ensucien las roscas.
5. Cambie la rueda.

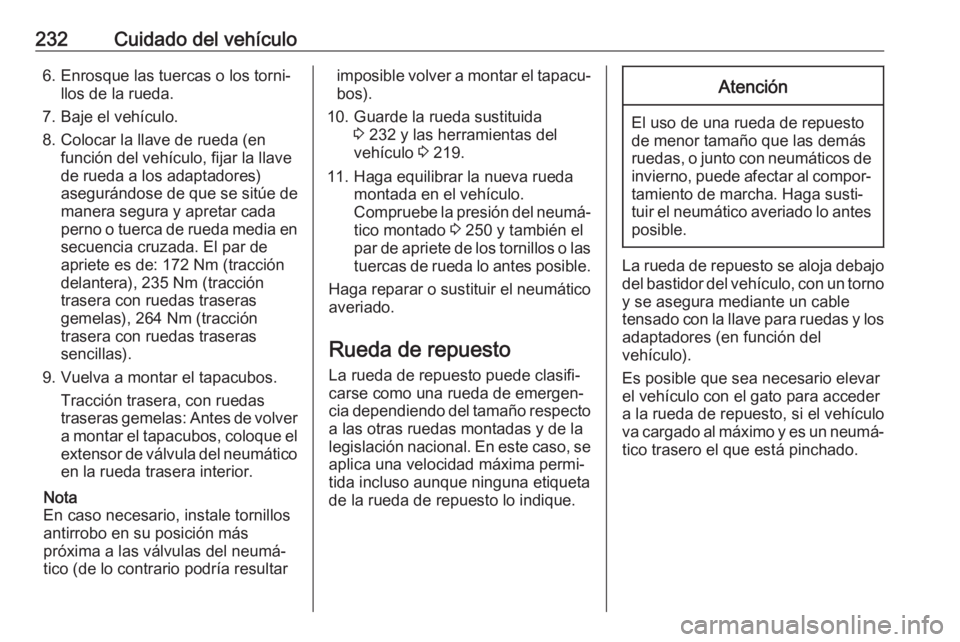

232Cuidado del vehículo6. Enrosque las tuercas o los torni‐llos de la rueda.
7. Baje el vehículo.
8. Colocar la llave de rueda (en función del vehículo, fijar la llave
de rueda a los adaptadores)
asegurándose de que se sitúe de
manera segura y apretar cada
perno o tuerca de rueda media en
secuencia cruzada. El par de
apriete es de: 172 Nm (tracción
delantera), 235 Nm (tracción
trasera con ruedas traseras
gemelas), 264 Nm (tracción
trasera con ruedas traseras
sencillas).
9. Vuelva a montar el tapacubos. Tracción trasera, con ruedas
traseras gemelas: Antes de volver a montar el tapacubos, coloque el
extensor de válvula del neumático
en la rueda trasera interior.
Nota
En caso necesario, instale tornillos
antirrobo en su posición más
próxima a las válvulas del neumá‐ tico (de lo contrario podría resultarimposible volver a montar el tapacu‐
bos).
10. Guarde la rueda sustituida 3 232 y las herramientas del
vehículo 3 219.
11. Haga equilibrar la nueva rueda montada en el vehículo.
Compruebe la presión del neumá‐ tico montado 3 250 y también el
par de apriete de los tornillos o las tuercas de rueda lo antes posible.
Haga reparar o sustituir el neumático averiado.
Rueda de repuesto
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto a las otras ruedas montadas y de la
legislación nacional. En este caso, se
aplica una velocidad máxima permi‐
tida incluso aunque ninguna etiqueta
de la rueda de repuesto lo indique.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto se aloja debajo del bastidor del vehículo, con un torno
y se asegura mediante un cable
tensado con la llave para ruedas y los
adaptadores (en función del
vehículo).
Es posible que sea necesario elevar
el vehículo con el gato para acceder
a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neumá‐ tico trasero el que está pinchado.

Cuidado del vehículo233

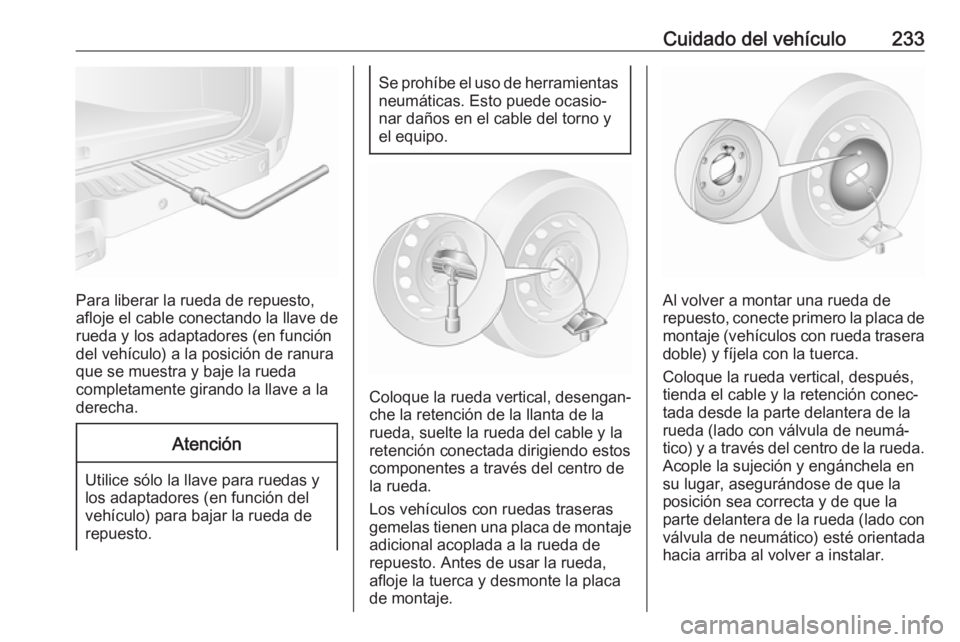

Para liberar la rueda de repuesto,
afloje el cable conectando la llave de
rueda y los adaptadores (en función
del vehículo) a la posición de ranura
que se muestra y baje la rueda
completamente girando la llave a la
derecha.
Atención
Utilice sólo la llave para ruedas y
los adaptadores (en función del
vehículo) para bajar la rueda de
repuesto.
Se prohíbe el uso de herramientas neumáticas. Esto puede ocasio‐
nar daños en el cable del torno y
el equipo.
Coloque la rueda vertical, desengan‐
che la retención de la llanta de la
rueda, suelte la rueda del cable y la
retención conectada dirigiendo estos
componentes a través del centro de
la rueda.
Los vehículos con ruedas traseras
gemelas tienen una placa de montaje
adicional acoplada a la rueda de
repuesto. Antes de usar la rueda,
afloje la tuerca y desmonte la placa
de montaje.
Al volver a montar una rueda de repuesto, conecte primero la placa de
montaje (vehículos con rueda trasera doble) y fíjela con la tuerca.
Coloque la rueda vertical, después,
tienda el cable y la retención conec‐
tada desde la parte delantera de la
rueda (lado con válvula de neumá‐
tico) y a través del centro de la rueda.
Acople la sujeción y engánchela en
su lugar, asegurándose de que la
posición sea correcta y de que la
parte delantera de la rueda (lado con válvula de neumático) esté orientada
hacia arriba al volver a instalar.

234Cuidado del vehículo

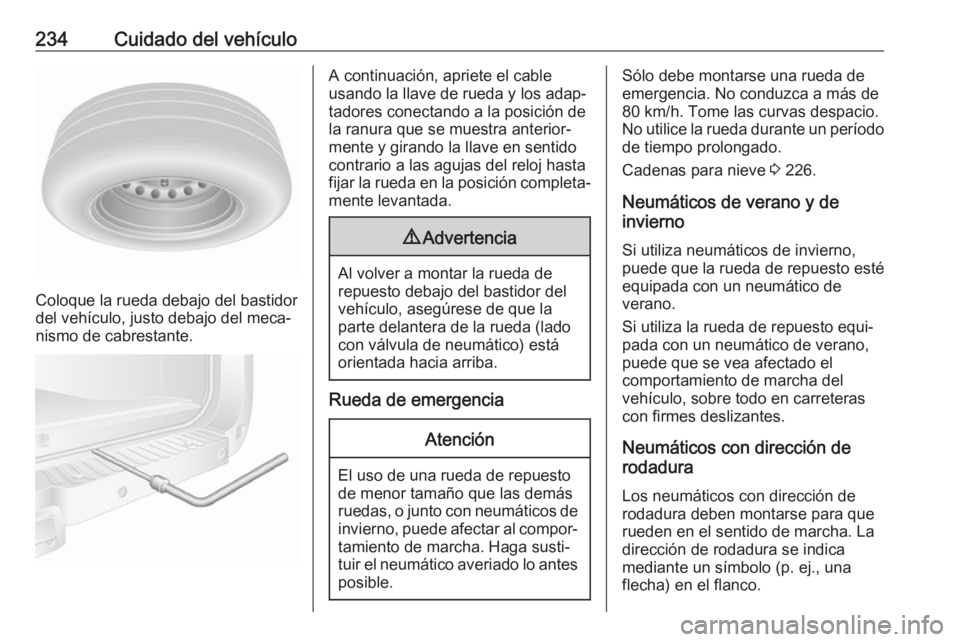

Coloque la rueda debajo del bastidor
del vehículo, justo debajo del meca‐
nismo de cabrestante.
A continuación, apriete el cable
usando la llave de rueda y los adap‐ tadores conectando a la posición de
la ranura que se muestra anterior‐
mente y girando la llave en sentido
contrario a las agujas del reloj hasta
fijar la rueda en la posición completa‐ mente levantada.9 Advertencia
Al volver a montar la rueda de
repuesto debajo del bastidor del
vehículo, asegúrese de que la
parte delantera de la rueda (lado con válvula de neumático) está
orientada hacia arriba.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.
Cadenas para nieve 3 226.
Neumáticos de verano y de
invierno
Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de
verano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el
comportamiento de marcha del
vehículo, sobre todo en carreteras
con firmes deslizantes.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.

Cuidado del vehículo235Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso lo antes posible y colóquelo envez de la rueda de repuesto.
● No conduzca a más de 80 km/h.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables

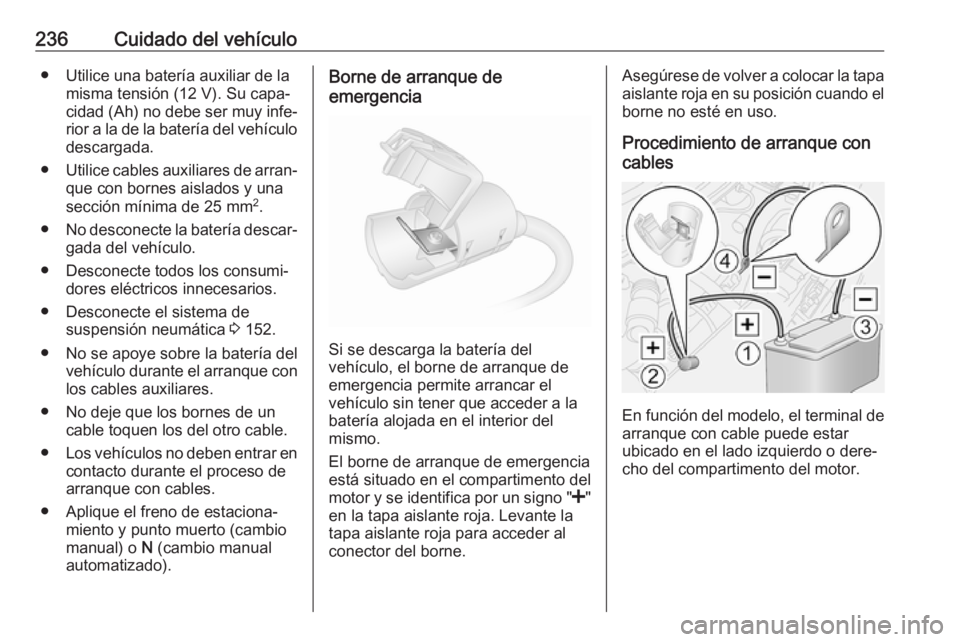

El terminal de arranque con cables se
encuentra en el compartimento del
motor.
Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.
No arranque con un cargador rápido.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐ ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
Atención
El sistema de suspensión neumá‐ tica debe desconectarse antes del arranque con cables.
Suspensión neumática 3 152.
● No exponga la batería del
vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería del vehículo antes de conectar los cables auxiliares
de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería del
vehículo.

236Cuidado del vehículo● Utilice una batería auxiliar de lamisma tensión (12 V). Su capa‐
cidad (Ah) no debe ser muy infe‐
rior a la de la batería del vehículo
descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 25 mm 2
.
● No desconecte la batería descar‐
gada del vehículo.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● Desconecte el sistema de suspensión neumática 3 152.
● No se apoye sobre la batería del vehículo durante el arranque conlos cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Aplique el freno de estaciona‐ miento y punto muerto (cambio
manual) o N (cambio manual
automatizado).Borne de arranque de
emergencia
Si se descarga la batería del
vehículo, el borne de arranque de
emergencia permite arrancar el
vehículo sin tener que acceder a la batería alojada en el interior del
mismo.
El borne de arranque de emergencia está situado en el compartimento del
motor y se identifica por un signo " <"
en la tapa aislante roja. Levante la
tapa aislante roja para acceder al
conector del borne.
Asegúrese de volver a colocar la tapa
aislante roja en su posición cuando el borne no esté en uso.
Procedimiento de arranque con
cables
En función del modelo, el terminal de
arranque con cable puede estar
ubicado en el lado izquierdo o dere‐
cho del compartimento del motor.

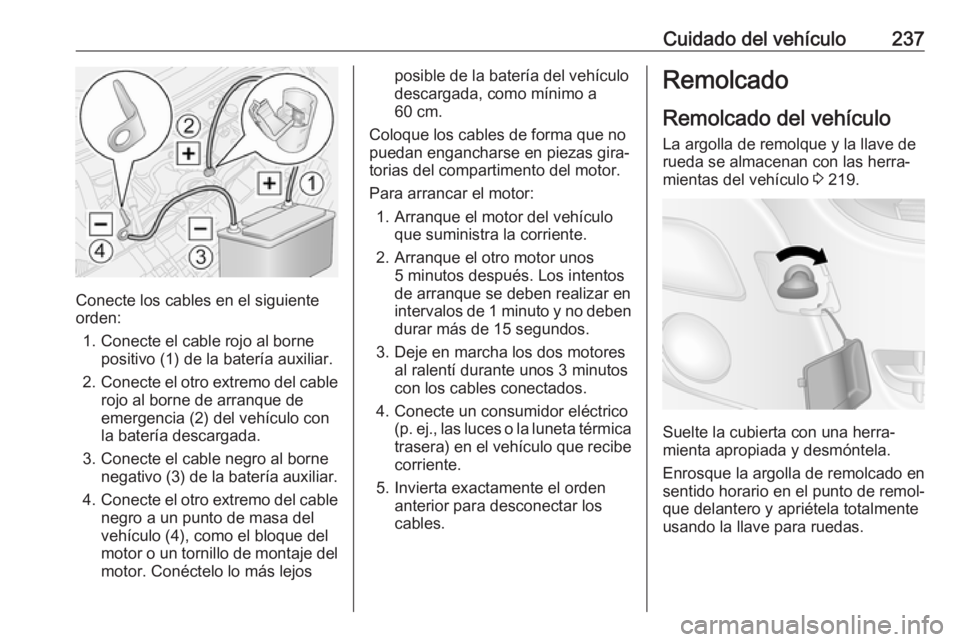

Cuidado del vehículo237
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo (1) de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne de arranque de
emergencia (2) del vehículo con
la batería descargada.
3. Conecte el cable negro al borne negativo (3) de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del
vehículo (4), como el bloque del
motor o un tornillo de montaje del
motor. Conéctelo lo más lejos
posible de la batería del vehículo
descargada, como mínimo a
60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmicatrasera) en el vehículo que recibe
corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
La argolla de remolque y la llave de
rueda se almacenan con las herra‐
mientas del vehículo 3 219.
Suelte la cubierta con una herra‐
mienta apropiada y desmóntela.
Enrosque la argolla de remolcado en
sentido horario en el punto de remol‐
que delantero y apriétela totalmente
usando la llave para ruedas.

238Cuidado del vehículoFije un cable de remolque –o mejor
aún, una barra de remolque– a la argolla de remolque, nunca al para‐
choques ni a los elementos de la
suspensión delantera.Atención
No remolque el vehículo por la parte trasera. La argolla de remol‐
que delantera sólo debe utilizarse
para remolcar y no para el rescate
de un vehículo.
Active el encendido para permitir el
funcionamiento de las luces de freno,
la bocina y los limpiaparabrisas, y
mueve ligeramente el volante para
liberar el bloqueo de la dirección.
Desconecte el sistema de suspen‐
sión neumática 3 152.
Atención
Desactive los sistemas de ayuda
a la conducción como la frenada
de emergencia activa 3 178 , de lo
contrario, el vehículo podría frenar
automáticamente durante el
remolcado.
Mueva la palanca selectora a la posi‐
ción de punto muerto.
Soltar el freno de estacionamiento.
Atención
Vehículos con cambio manual automatizado: Si no se puede
seleccionar la posición de punto
muerto, el vehículo sólo debe
remolcarse con las ruedas motri‐ ces levantadas del suelo.
El vehículo debe remolcarse siem‐ pre con el encendido apagado.
Cambio manual automatizado
3 164.
Atención
Conduzca despacio. Evite los tiro‐
nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire
3 127 y cierre las ventanillas.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque y coloque la tapa.
Remolcado de otro vehículo
