OPEL MOVANO_B 2019 Uporabniški priročnik

Instrumenti in upravni elementi89Vžigalnik
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
Pepelniki
Svarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik
Pepelnik lahko uporabite na večih
mestih v vozilu. Za uporabo odprite
pokrov.
Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih
verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.

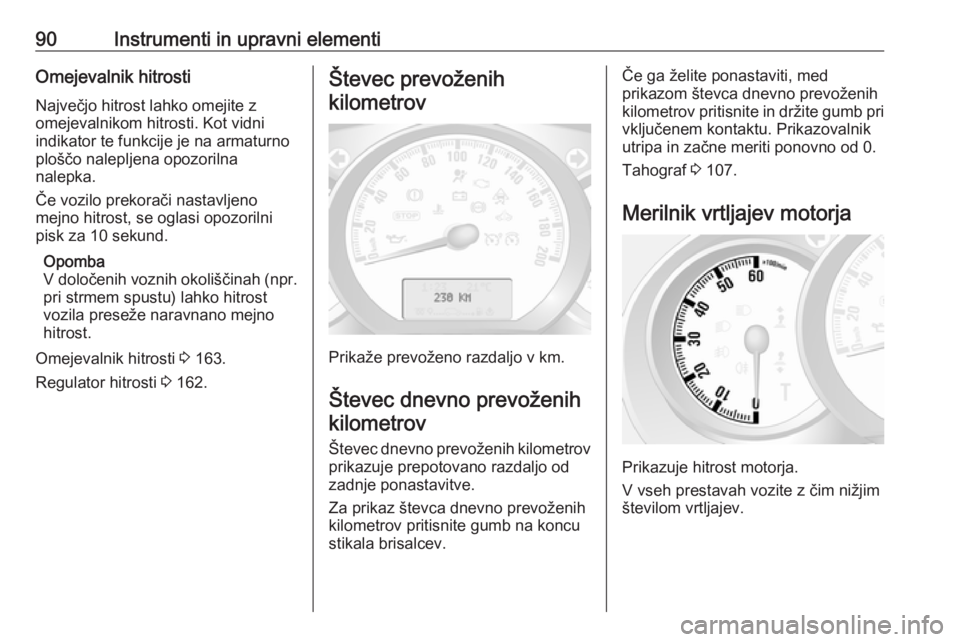

90Instrumenti in upravni elementiOmejevalnik hitrostiNajvečjo hitrost lahko omejite z
omejevalnikom hitrosti. Kot vidni
indikator te funkcije je na armaturno
ploščo nalepljena opozorilna
nalepka.
Če vozilo prekorači nastavljeno
mejno hitrost, se oglasi opozorilni
pisk za 10 sekund.
Opomba
V določenih voznih okoliščinah (npr. pri strmem spustu) lahko hitrost
vozila preseže naravnano mejno
hitrost.
Omejevalnik hitrosti 3 163.
Regulator hitrosti 3 162.Števec prevoženih
kilometrov
Prikaže prevoženo razdaljo v km.
Števec dnevno prevoženihkilometrov
Števec dnevno prevoženih kilometrov
prikazuje prepotovano razdaljo od
zadnje ponastavitve.
Za prikaz števca dnevno prevoženih
kilometrov pritisnite gumb na koncu
stikala brisalcev.
Če ga želite ponastaviti, med
prikazom števca dnevno prevoženih
kilometrov pritisnite in držite gumb pri vključenem kontaktu. Prikazovalnik
utripa in začne meriti ponovno od 0.
Tahograf 3 107.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite z čim nižjim
številom vrtljajev.

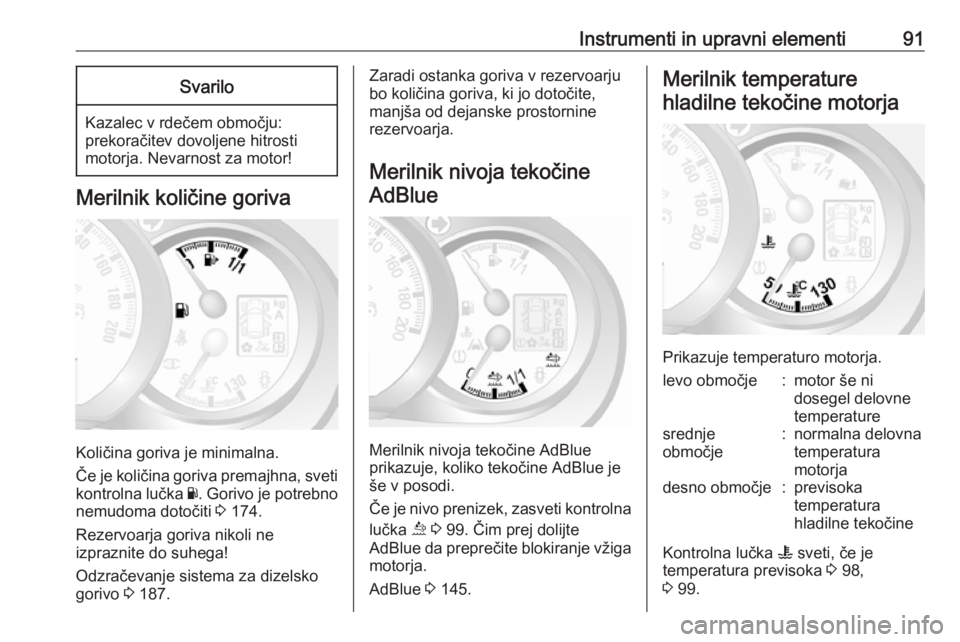

Instrumenti in upravni elementi91Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Količina goriva je minimalna.
Če je količina goriva premajhna, sveti kontrolna lučka Y. Gorivo je potrebno
nemudoma dotočiti 3 174.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Odzračevanje sistema za dizelsko
gorivo 3 187.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Merilnik nivoja tekočineAdBlue
Merilnik nivoja tekočine AdBlue
prikazuje, koliko tekočine AdBlue je
še v posodi.
Če je nivo prenizek, zasveti kontrolna
lučka ú 3 99. Čim prej dolijte
AdBlue da preprečite blokiranje vžiga motorja.
AdBlue 3 145.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo območje:motor še ni
dosegel delovne
temperaturesrednje
območje:normalna delovna
temperatura
motorjadesno območje:previsoka
temperatura
hladilne tekočine
Kontrolna lučka W sveti, če je
temperatura previsoka 3 98,
3 99.

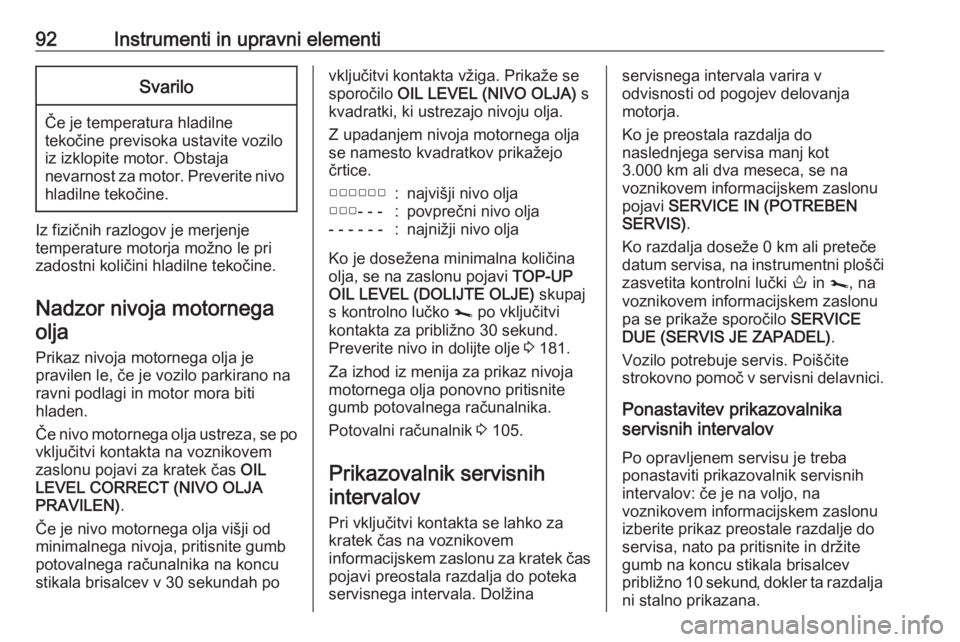

92Instrumenti in upravni elementiSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Iz fizičnih razlogov je merjenje
temperature motorja možno le pri
zadostni količini hladilne tekočine.
Nadzor nivoja motornega olja
Prikaz nivoja motornega olja je
pravilen le, če je vozilo parkirano na
ravni podlagi in motor mora biti
hladen.
Če nivo motornega olja ustreza, se po vključitvi kontakta na voznikovem
zaslonu pojavi za kratek čas OIL
LEVEL CORRECT (NIVO OLJA
PRAVILEN) .
Če je nivo motornega olja višji od minimalnega nivoja, pritisnite gumb potovalnega računalnika na koncu
stikala brisalcev v 30 sekundah po
vključitvi kontakta vžiga. Prikaže se sporočilo OIL LEVEL (NIVO OLJA) s
kvadratki, ki ustrezajo nivoju olja.
Z upadanjem nivoja motornega olja
se namesto kvadratkov prikažejo
črtice.▢▢▢▢▢▢:najvišji nivo olja▢▢▢- - -:povprečni nivo olja- - - - - -:najnižji nivo olja
Ko je dosežena minimalna količina
olja, se na zaslonu pojavi TOP-UP
OIL LEVEL (DOLIJTE OLJE) skupaj
s kontrolno lučko j po vključitvi
kontakta za približno 30 sekund.
Preverite nivo in dolijte olje 3 181.
Za izhod iz menija za prikaz nivoja
motornega olja ponovno pritisnite
gumb potovalnega računalnika.
Potovalni računalnik 3 105.
Prikazovalnik servisnih intervalov
Pri vključitvi kontakta se lahko za
kratek čas na voznikovem
informacijskem zaslonu za kratek čas
pojavi preostala razdalja do poteka
servisnega intervala. Dolžina
servisnega intervala varira v
odvisnosti od pogojev delovanja
motorja.
Ko je preostala razdalja do
naslednjega servisa manj kot
3.000 km ali dva meseca, se na
voznikovem informacijskem zaslonu
pojavi SERVICE IN (POTREBEN
SERVIS) .
Ko razdalja doseže 0 km ali preteče
datum servisa, na instrumentni plošči zasvetita kontrolni lučki o in j, na
voznikovem informacijskem zaslonu
pa se prikaže sporočilo SERVICE
DUE (SERVIS JE ZAPADEL) .
Vozilo potrebuje servis. Poiščite
strokovno pomoč v servisni delavnici.
Ponastavitev prikazovalnika
servisnih intervalov
Po opravljenem servisu je treba
ponastaviti prikazovalnik servisnih
intervalov: če je na voljo, na
voznikovem informacijskem zaslonu
izberite prikaz preostale razdalje do
servisa, nato pa pritisnite in držite
gumb na koncu stikala brisalcev
približno 10 sekund, dokler ta razdalja ni stalno prikazana.

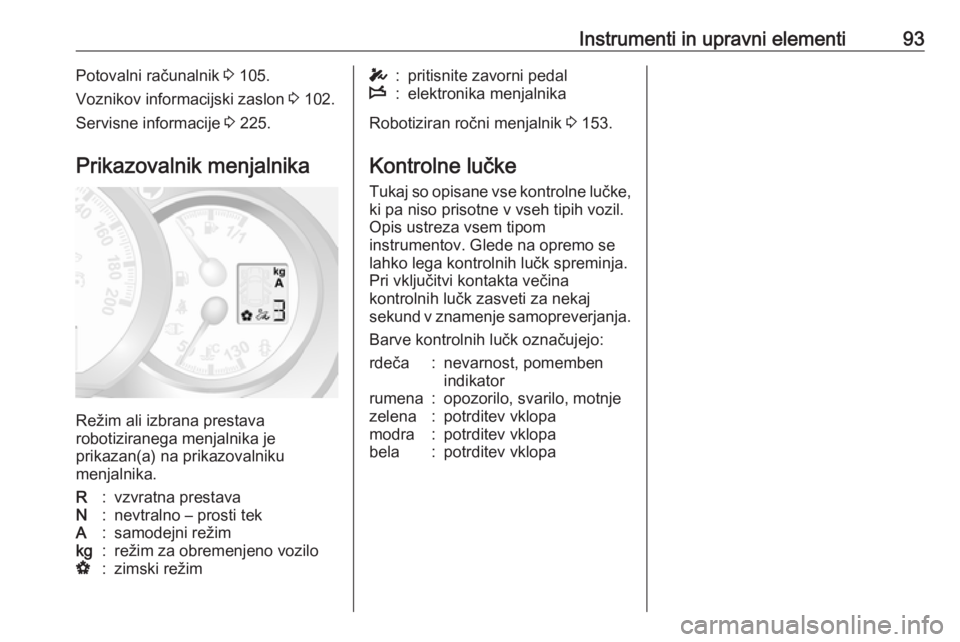

Instrumenti in upravni elementi93Potovalni računalnik 3 105.
Voznikov informacijski zaslon 3 102.
Servisne informacije 3 225.
Prikazovalnik menjalnika
Režim ali izbrana prestava
robotiziranega menjalnika je
prikazan(a) na prikazovalniku
menjalnika.
R:vzvratna prestavaN:nevtralno – prosti tekA:samodejni režimkg:režim za obremenjeno voziloV:zimski režimT:pritisnite zavorni pedalW:elektronika menjalnika
Robotiziran ročni menjalnik 3 153.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:
rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa

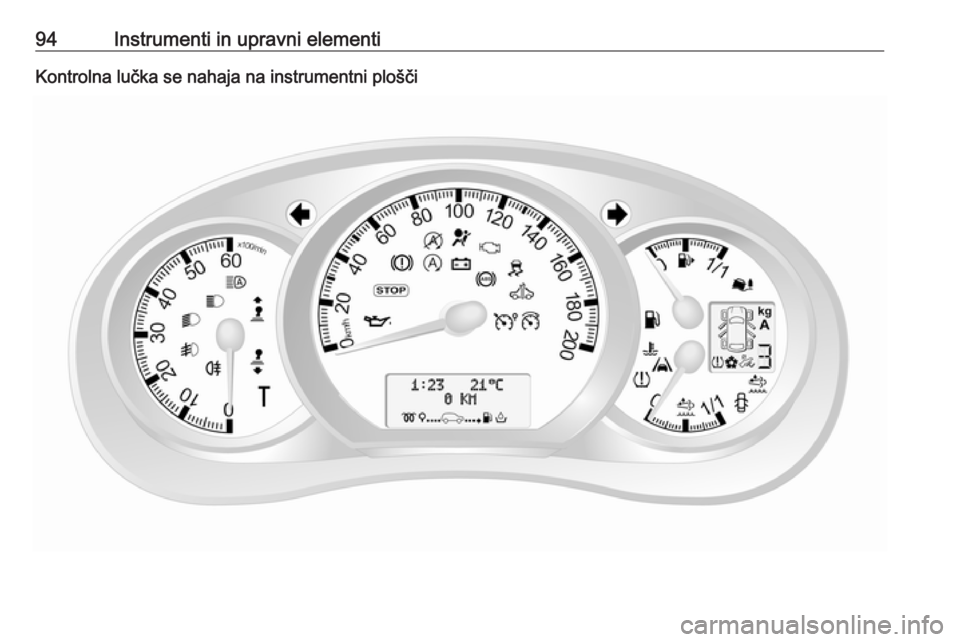

94Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

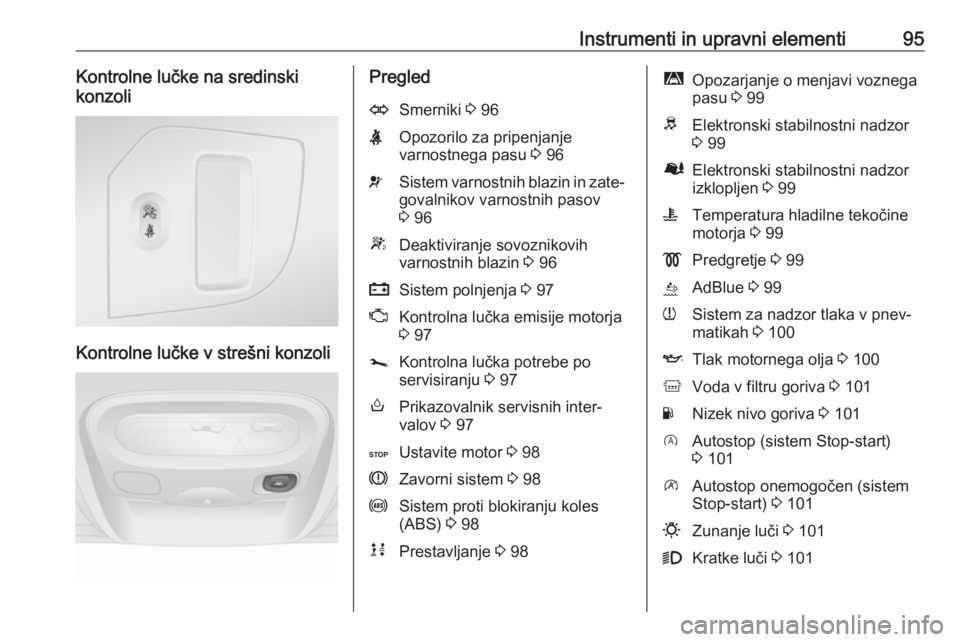

Instrumenti in upravni elementi95Kontrolne lučke na sredinski
konzoli
Kontrolne lučke v strešni konzoli
PregledOSmerniki 3 96XOpozorilo za pripenjanje
varnostnega pasu 3 96vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov
3 96WDeaktiviranje sovoznikovih
varnostnih blazin 3 96pSistem polnjenja 3 97ZKontrolna lučka emisije motorja
3 97jKontrolna lučka potrebe po
servisiranju 3 97oPrikazovalnik servisnih inter‐
valov 3 97CUstavite motor 3 98RZavorni sistem 3 98uSistem proti blokiranju koles
(ABS) 3 98kjPrestavljanje 3 98ìOpozarjanje o menjavi voznega
pasu 3 99RElektronski stabilnostni nadzor
3 99ØElektronski stabilnostni nadzor
izklopljen 3 99WTemperatura hladilne tekočine
motorja 3 99!Predgretje 3 99úAdBlue 3 99wSistem za nadzor tlaka v pnev‐
matikah 3 100ITlak motornega olja 3 100kVoda v filtru goriva 3 101YNizek nivo goriva 3 101DAutostop (sistem Stop-start)
3 101\Autostop onemogočen (sistem
Stop-start) 3 1010Zunanje luči 3 1019Kratke luči 3 101

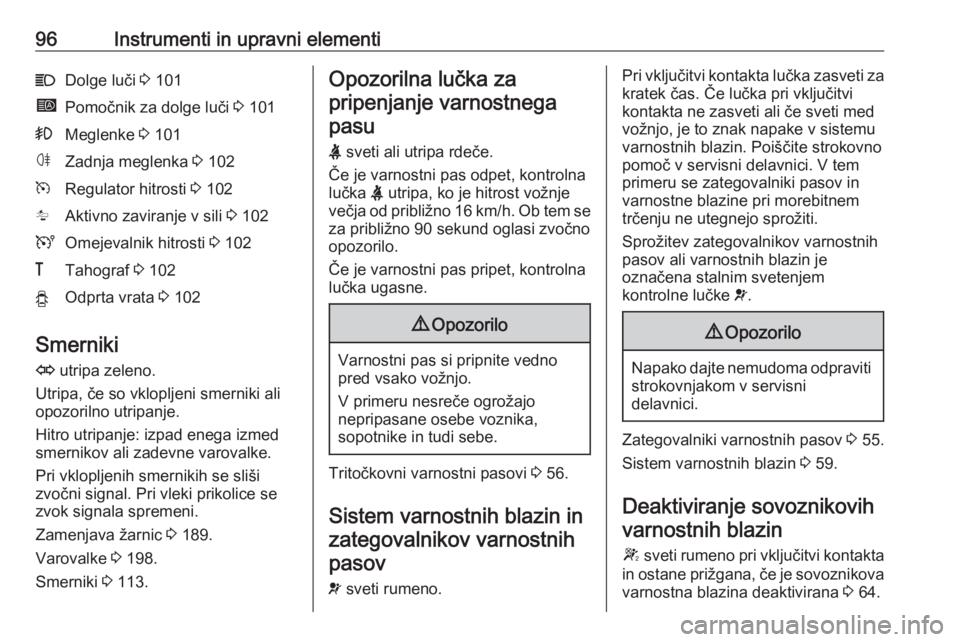

96Instrumenti in upravni elementiCDolge luči 3 101íPomočnik za dolge luči 3 101>Meglenke 3 101øZadnja meglenka 3 102mRegulator hitrosti 3 102lAktivno zaviranje v sili 3 102UOmejevalnik hitrosti 3 102&Tahograf 3 102yOdprta vrata 3 102
Smerniki
O utripa zeleno.
Utripa, če so vklopljeni smerniki ali
opozorilno utripanje.
Hitro utripanje: izpad enega izmed smernikov ali zadevne varovalke.
Pri vklopljenih smernikih se sliši
zvočni signal. Pri vleki prikolice se
zvok signala spremeni.
Zamenjava žarnic 3 189.
Varovalke 3 198.
Smerniki 3 113.
Opozorilna lučka za
pripenjanje varnostnegapasu
X sveti ali utripa rdeče.
Če je varnostni pas odpet, kontrolna
lučka X utripa, ko je hitrost vožnje
večja od približno 16 km/h. Ob tem se
za približno 90 sekund oglasi zvočno
opozorilo.
Če je varnostni pas pripet, kontrolna
lučka ugasne.9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.
Tritočkovni varnostni pasovi 3 56.
Sistem varnostnih blazin in zategovalnikov varnostnihpasov
v sveti rumeno.
Pri vključitvi kontakta lučka zasveti za
kratek čas. Če lučka pri vključitvi
kontakta ne zasveti ali če sveti med
vožnjo, je to znak napake v sistemu
varnostnih blazin. Poiščite strokovno
pomoč v servisni delavnici. V tem
primeru se zategovalniki pasov in
varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov 3 55.
Sistem varnostnih blazin 3 59.
Deaktiviranje sovoznikovih varnostnih blazin
W sveti rumeno pri vključitvi kontakta
in ostane prižgana, če je sovoznikova varnostna blazina deaktivirana 3 64.

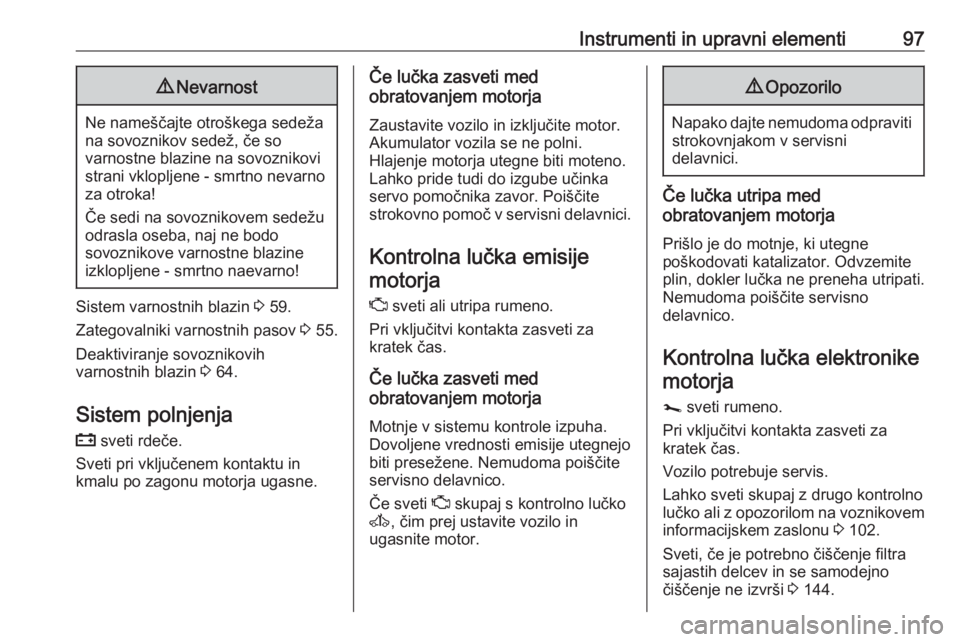

Instrumenti in upravni elementi979Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem varnostnih blazin 3 59.
Zategovalniki varnostnih pasov 3 55.
Deaktiviranje sovoznikovih
varnostnih blazin 3 64.
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite strokovno pomoč v servisni delavnici.
Kontrolna lučka emisijemotorja
Z sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če sveti Z skupaj s kontrolno lučko
A , čim prej ustavite vozilo in
ugasnite motor.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronikemotorja
j sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Vozilo potrebuje servis.
Lahko sveti skupaj z drugo kontrolno
lučko ali z opozorilom na voznikovem
informacijskem zaslonu 3 102.
Sveti, če je potrebno čiščenje filtra
sajastih delcev in se samodejno
čiščenje ne izvrši 3 144.

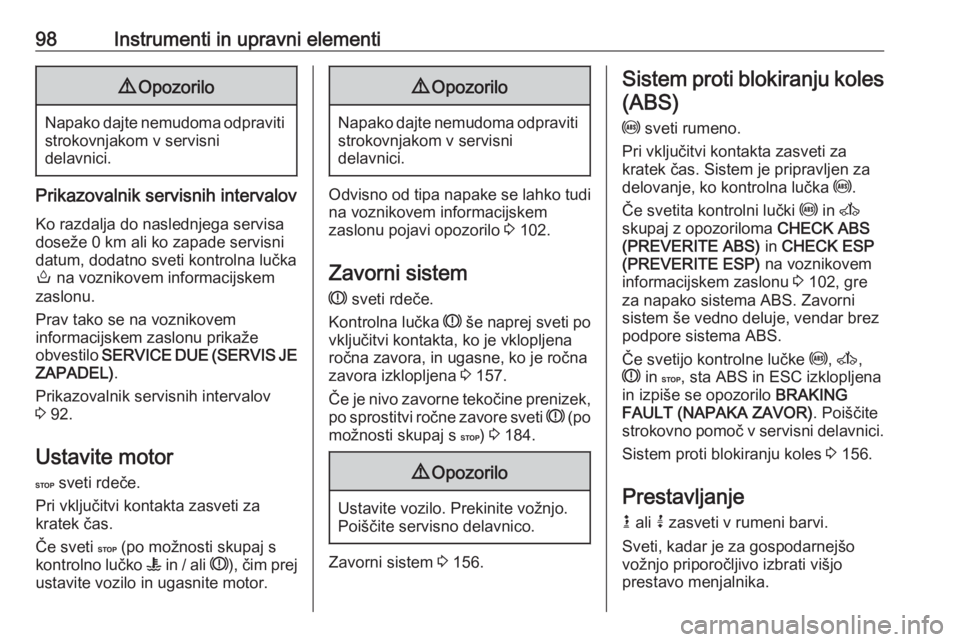

98Instrumenti in upravni elementi9Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Prikazovalnik servisnih intervalov
Ko razdalja do naslednjega servisa
doseže 0 km ali ko zapade servisni
datum, dodatno sveti kontrolna lučka
o na voznikovem informacijskem
zaslonu.
Prav tako se na voznikovem
informacijskem zaslonu prikaže
obvestilo SERVICE DUE (SERVIS JE
ZAPADEL) .
Prikazovalnik servisnih intervalov
3 92.
Ustavite motor C sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.
Če sveti C (po možnosti skupaj s
kontrolno lučko W in / ali R), čim prej
ustavite vozilo in ugasnite motor.
9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Odvisno od tipa napake se lahko tudi na voznikovem informacijskem
zaslonu pojavi opozorilo 3 102.
Zavorni sistem
R sveti rdeče.
Kontrolna lučka R še naprej sveti po
vključitvi kontakta, ko je vklopljena ročna zavora, in ugasne, ko je ročna
zavora izklopljena 3 157.
Če je nivo zavorne tekočine prenizek,
po sprostitvi ročne zavore sveti R (po
možnosti skupaj s C) 3 184.
9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Zavorni sistem 3 156.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas. Sistem je pripravljen za
delovanje, ko kontrolna lučka u.
Če svetita kontrolni lučki u in A
skupaj z opozoriloma CHECK ABS
(PREVERITE ABS) in CHECK ESP
(PREVERITE ESP) na voznikovem
informacijskem zaslonu 3 102, gre
za napako sistema ABS. Zavorni
sistem še vedno deluje, vendar brez
podpore sistema ABS.
Če svetijo kontrolne lučke u, A ,
R in C, sta ABS in ESC izklopljena
in izpiše se opozorilo BRAKING
FAULT (NAPAKA ZAVOR) . Poiščite
strokovno pomoč v servisni delavnici.
Sistem proti blokiranju koles 3 156.
Prestavljanje k ali j zasveti v rumeni barvi.
Sveti, kadar je za gospodarnejšo vožnjo priporočljivo izbrati višjo
prestavo menjalnika.
