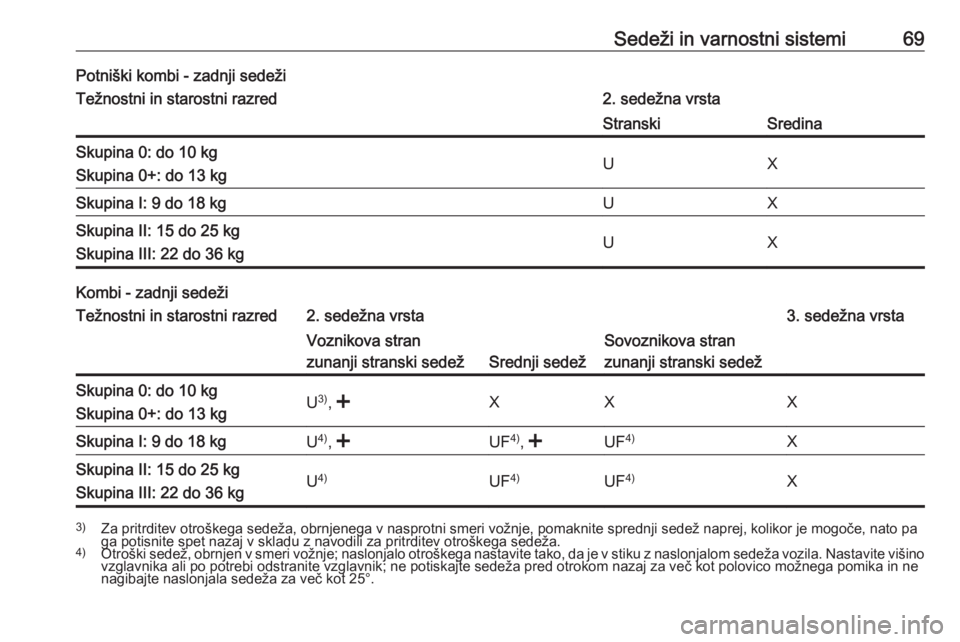

Sedeži in varnostni sistemi69Potniški kombi - zadnji sedežiTežnostni in starostni razred2. sedežna vrstaStranskiSredinaSkupina 0: do 10 kg
Skupina 0+: do 13 kgUXSkupina I: 9 do 18 kgUXSkupina II: 15 do 25 kg
Skupina III: 22 do 36 kgUX
Kombi - zadnji sedeži
Težnostni in starostni razred2. sedežna vrsta3. sedežna vrstaVoznikova stran
zunanji stranski sedež
Srednji sedež
Sovoznikova stran
zunanji stranski sedežSkupina 0: do 10 kg
Skupina 0+: do 13 kgU 3)
, , , Skupina III: 22 do 36 kgU 4)UF 4)UF4)X3)
Za pritrditev otroškega sedeža, obrnjenega v nasprotni smeri vožnje, pomaknite sprednji sedež naprej, kolikor je mogoče, nato pa
ga potisnite spet nazaj v skladu z navodili za pritrditev otroškega sedeža.
4) Otroški sedež, obrnjen v smeri vožnje; naslonjalo otroškega nastavite tako, da je v stiku z naslonjalom sedeža vozila. Nastavite višino
vzglavnika ali po potrebi odstranite vzglavnik; ne potiskajte sedeža pred otrokom nazaj za več kot polovico možnega pomika in ne
nagibajte naslonjala sedeža za več kot 25°.

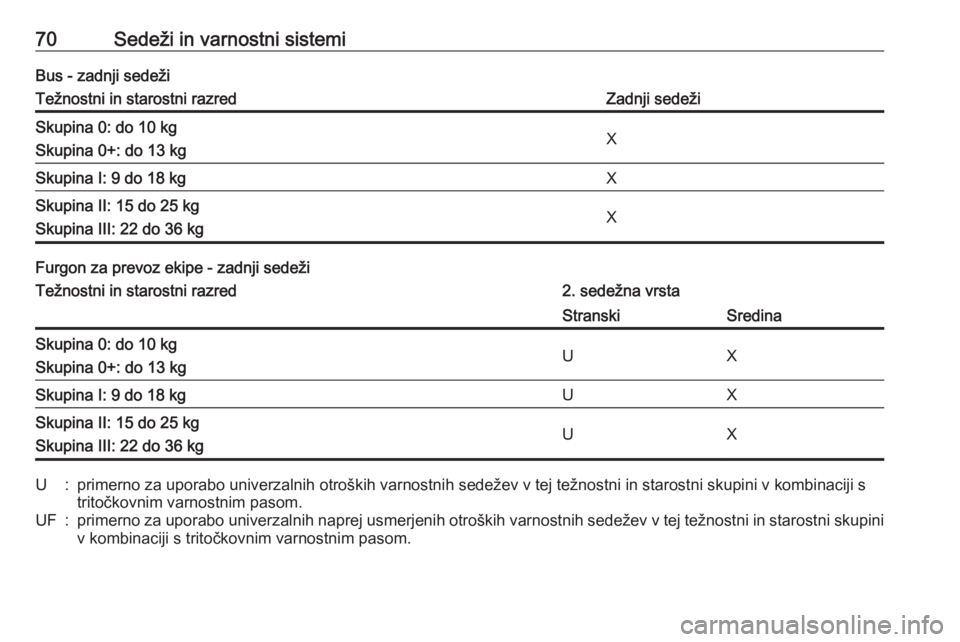

70Sedeži in varnostni sistemiBus - zadnji sedežiTežnostni in starostni razredZadnji sedežiSkupina 0: do 10 kg
Skupina 0+: do 13 kgXSkupina I: 9 do 18 kgXSkupina II: 15 do 25 kg
Skupina III: 22 do 36 kgX
Furgon za prevoz ekipe - zadnji sedeži
Težnostni in starostni razred2. sedežna vrstaStranskiSredinaSkupina 0: do 10 kg
Skupina 0+: do 13 kgUXSkupina I: 9 do 18 kgUXSkupina II: 15 do 25 kg
Skupina III: 22 do 36 kgUXU:primerno za uporabo univerzalnih otroških varnostnih sedežev v tej težnostni in starostni skupini v kombinaciji s tritočkovnim varnostnim pasom.UF:primerno za uporabo univerzalnih naprej usmerjenih otroških varnostnih sedežev v tej težnostni in starostni skupini
v kombinaciji s tritočkovnim varnostnim pasom.

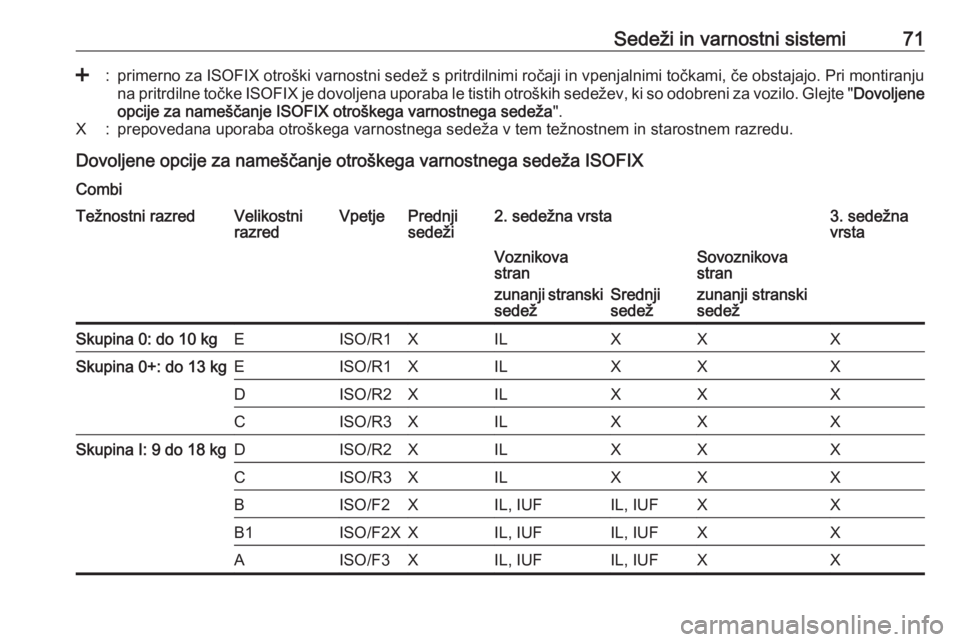

Sedeži in varnostni sistemi71<:primerno za ISOFIX otroški varnostni sedež s pritrdilnimi ročaji in vpenjalnimi točkami, če obstajajo. Pri montiranjuna pritrdilne točke ISOFIX je dovoljena uporaba le tistih otroških sedežev, ki so odobreni za vozilo. Glejte " Dovoljene
opcije za nameščanje ISOFIX otroškega varnostnega sedeža ".X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem in starostnem razredu.
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Combi
Težnostni razredVelikostni
razredVpetjePrednji
sedeži2. sedežna vrsta3. sedežna
vrstaVoznikova
stran
zunanji stranski
sedež
Srednji
sedež
Sovoznikova
stran
zunanji stranski
sedežSkupina 0: do 10 kgEISO/R1XILXXXSkupina 0+: do 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 do 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

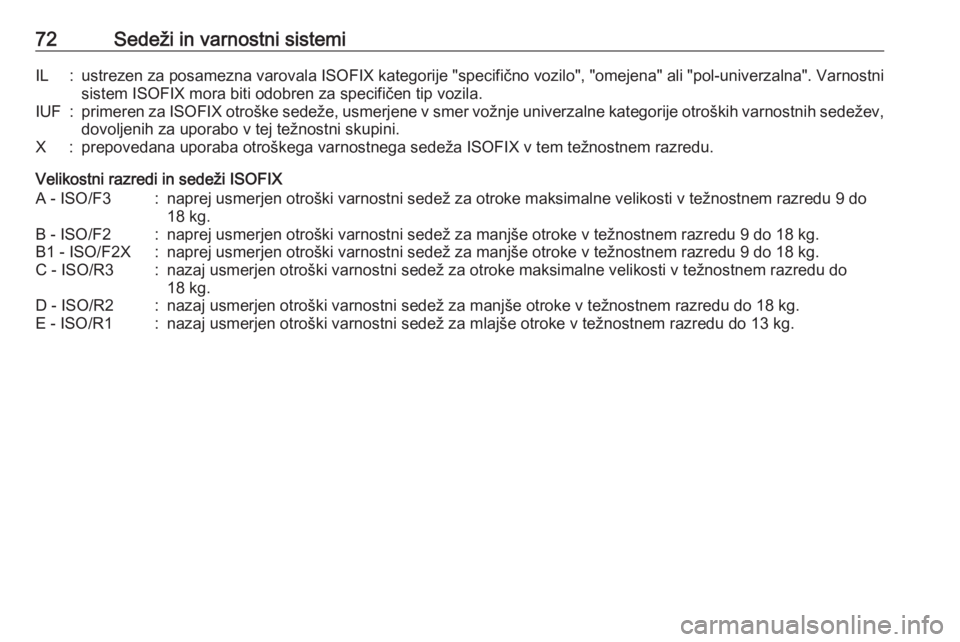

72Sedeži in varnostni sistemiIL:ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

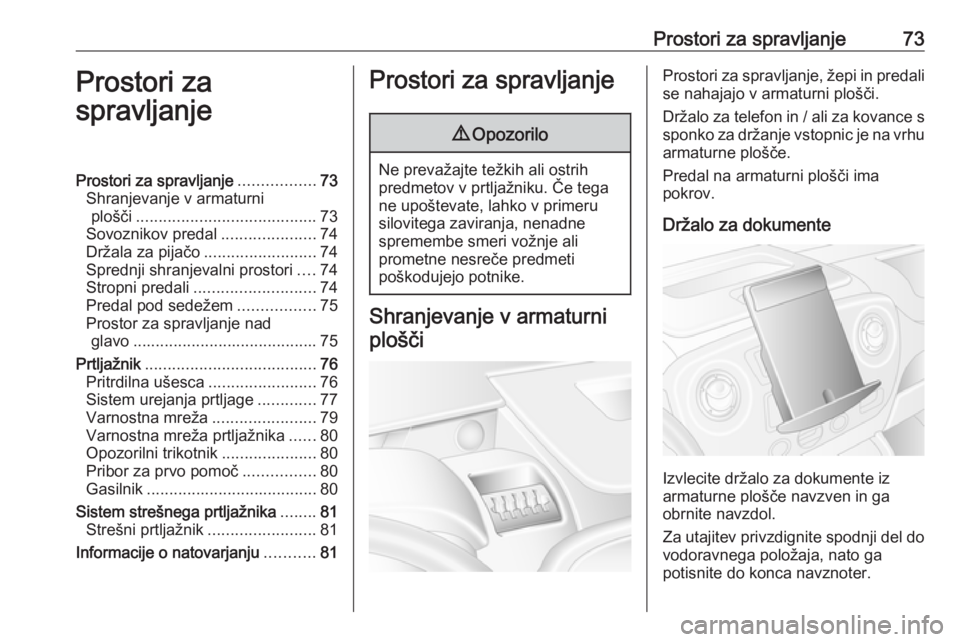

Prostori za spravljanje73Prostori za
spravljanjeProstori za spravljanje .................73
Shranjevanje v armaturni plošči ........................................ 73
Sovoznikov predal .....................74
Držala za pijačo .........................74
Sprednji shranjevalni prostori ....74
Stropni predali ........................... 74
Predal pod sedežem .................75
Prostor za spravljanje nad glavo ......................................... 75
Prtljažnik ...................................... 76
Pritrdilna ušesca ........................76
Sistem urejanja prtljage .............77
Varnostna mreža .......................79
Varnostna mreža prtljažnika ......80
Opozorilni trikotnik .....................80
Pribor za prvo pomoč ................80
Gasilnik ...................................... 80
Sistem strešnega prtljažnika ........81
Strešni prtljažnik ........................81
Informacije o natovarjanju ...........81Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, lahko v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje, žepi in predali se nahajajo v armaturni plošči.
Držalo za telefon in / ali za kovance s
sponko za držanje vstopnic je na vrhu
armaturne plošče.
Predal na armaturni plošči ima
pokrov.
Držalo za dokumente
Izvlecite držalo za dokumente iz
armaturne plošče navzven in ga
obrnite navzdol.
Za utajitev privzdignite spodnji del do vodoravnega položaja, nato ga
potisnite do konca navznoter.

74Prostori za spravljanjeSovoznikov predal
Med vožnjo mora biti predal zaprt.
Hlajen sovoznikov predal 3 132.
Držala za pijačo
Držala za pijačo se nahajajo na obeh straneh armaturne plošče in v
spodnjem sredinskem delu
armaturne plošče.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 89.
Poleg tega se lahko držala za pijačo
nahajajo na zadnji strani sprednjega sredinskega sovoznikovega sedeža.
Preklop sovoznikovega naslonjala
3 74.
Pri nekaterih modelih so držala za
pijačo tudi na spodnjih sprednjih delih zadnjih sedežev.
Sprednji shranjevalniprostori
Pri nekaterih modelih so na pregradni steni kabine nameščene kljuke za
oblačila ali mreže za pritrditev.
Žepi v sprednjih vratih vsebujejo
držala za plastenke.
Preklop sprednjega sredinskega
naslonjala sedežaPreden naslonjalo sedeža preklopite
v vodoravni položaj, potegnite ročico
za sprostitev naslonjala sprednjega
sredinskega sovoznikovega sedeža
proti sprednjem delu vozila.
Hrbtna stran naslonjala sedeža je
opremljena s prostori za spravljanje,
držali za pijačo in vrtljivo polico, ki jo
je mogoče uporabljati za pisanje ali za
dokumente.
Preden potegnete sprostitveno ročico
naslonjala sedeža in naslonjalo
dvignete, vrtljivo polico vrnite na
prvotni položaj.
Stropni predali

Prostori za spravljanje75Skupna masa prtljage v teh prostorih
ne sme preseči 5 kg.
Predal pod sedežem
Z dvema zankama na sovoznikovi
sedežni blazini potegnite slednjo
naprej za dostop do predala pod
sedežem.
Zadnja sedežna klop
Za dostop do prostora za spravljanje
pod sedežno klopjo dvignite nosilec
sedeža na sprednji strani in
odstranite sedež.
Pri nekaterih modelih so pod sedežno klopjo lahko v spodnjem sprednjem
delu tudi prostori za spravljanje, na
zunanji strani sedeža pa mreža za
spravljanje.
Prostor za spravljanje nad
glavo
Skupna masa prtljage v tem prostoru
ne sme preseči 35 kg.
Zadnji prostori za spravljanje
Combi, Bus
Predmete lahko hranite v stropnih prostorih za spravljanje nad zadnjimi
sedeži.
Skupna masa ne sme preseči 20 kg in mora biti enakomerno razporejena.

76Prostori za spravljanjePrtljažnik9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
Pri vstopanju in izstopanju iz
prtljažnika si pomagajte z oprijemnimi
ročaji, ki se nahajajo pri zadnjih vratih
in stranskih drsnih vratih.
Pritrdilna ušesca
Pritrdilna ušesca so montirana v
tovornem prostoru. Omogočajo, da
ostane tovor v zavarovanem položaju
s pomočjo pritrdilnih jermen ali talne
tovorne mreže.
Pritrdilna ušesca so na tleh vozila
in / ali v stranski steni. Odvisno od
vozila se lahko številka in mesto
pritrdilnih ušes razlikujeta.

Prostori za spravljanje77Maksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči 625 daN/6,25 kN/6250 N.
V nekaterih državah je največja sila
(npr. 500 daN/5 kN/5000 N)
navedena na nalepki.
Opomba
V primeru odstopanja imajo podatki na nalepki prednost pred podatki vteh navodilih za uporabo.
Informacije o natovarjanju 3 81.
Odstranljiva pritrdilna ušescaOdstranljiva pritrdilna ušesca je
mogoče pritrditi na stranska, talna ali
stropna tovorna vodila. Za več
informacije glejte spodnje poglavje
"Sistem urejanja prtljage".
Za premestitev pritisnite navzdol sredinski pokrov in potisnite v želen
položaj. Prepričajte se, da so
pritrdilna ušesca pravilno nameščena v vdolbine.
Informacije o natovarjanju 3 81.
Sistem urejanja prtljage Pri nekaterih vozilih je predmete v
prtljažniku mogoče pritrditi v položaj
ali preprečiti njihovo prekomerno
premetavanje, tako da ustrezno
opremo za urejanje prtljage pritrdite
na stranska, talna ali strešna tovorna
vodila s pomočjo odstranljivih
pritrdilnih ušesc (po potrebi).
Nekatere različice so lahko
opremljene tudi s spodnjimi in
zgornjimi stranskimi tovornimi vodili.Pomična predelna stena
Pomično predelno steno lahko
namestite med talnimi in stropnimi
tovornimi vodili.
Za premik sprostite zaskočko, tako da jo povlečete navzdol, in postavite
steno na želeno mesto. Pazite na to,
da je zaskočka povsem zaskočena in da je predelna stena v navpičnem
položaju.

78Prostori za spravljanje
Kadar predelna stena ni v rabi, naj bo
spravljena na eni strani prtljažnika.
Teleskopske varovalne palice
Teleskopske varovalne palice je
mogoče uporabiti v navpičnem
položaju, tako da jih pritrdite na talna ali stropna tovorna vodila
ali v vodoravnem položaju, tako da jih
pritrdite na stranska tovorna vodila.
Pred natovarjanjem vozila se
prepričajte, da so teleskopske
varovalne palice zanesljivo pritrjene v
vodilih.
Za sprostitev pritisnite zaporo
navzdol in istočasno potisnite palico.
Največja dovoljena obremenitev
stranskih tovornih vodil je 100 daN/
700 mm.
Varovalna zmogljivost: 300 kg.
Varovalna palica z varnostno
mrežo
Varnostno palico je mogoče pričvrstiti
na zgornjo stransko tovorno vodilo.
Zasukajte ročaj, da varovalno palico pritrdite v položaj. Prepričajte se, da
je varovalna palica do konca pritrjena.
Vgrajeno varnostno mrežo je mogoče
nato pritrditi na odstranljiva pritrdilna
ušesca na stranskih in talnih tovornih
vodilih (glejte sliko).
