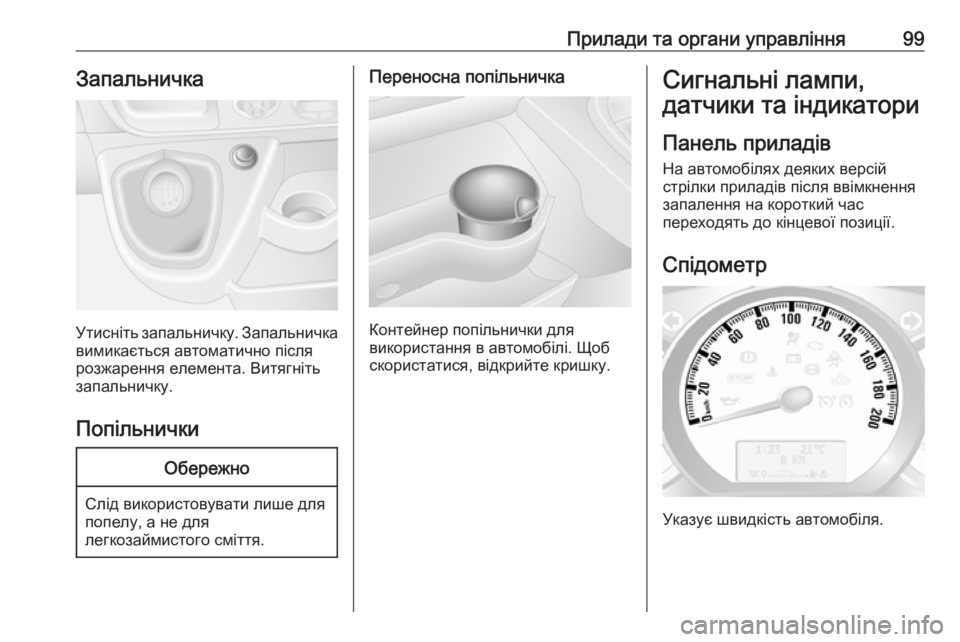

Прилади та органи управління99Запальничка
Утисніть запальничку. Запальничкавимикається автоматично після
розжарення елемента. Витягніть
запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладів
На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.

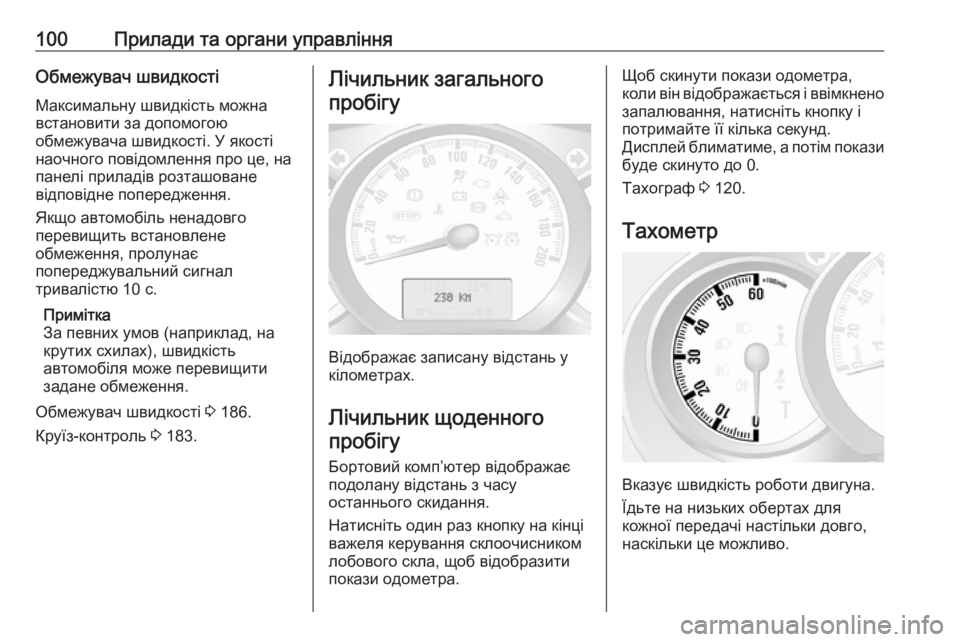

100Прилади та органи управлінняОбмежувач швидкості
Максимальну швидкість можна встановити за допомогою
обмежувача швидкості. У якості
наочного повідомлення про це, на
панелі приладів розташоване
відповідне попередження.
Якщо автомобіль ненадовго
перевищить встановлене
обмеження, пролунає
попереджувальний сигнал
тривалістю 10 с.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 186.
Круїз-контроль 3 183.Лічильник загального
пробігу
Відображає записану відстань у
кілометрах.
Лічильник щоденного
пробігу
Бортовий комп’ютер відображає
подолану відстань з часу
останнього скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено
запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей блиматиме, а потім покази буде скинуто до 0.
Тахограф 3 120.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго,
наскільки це можливо.

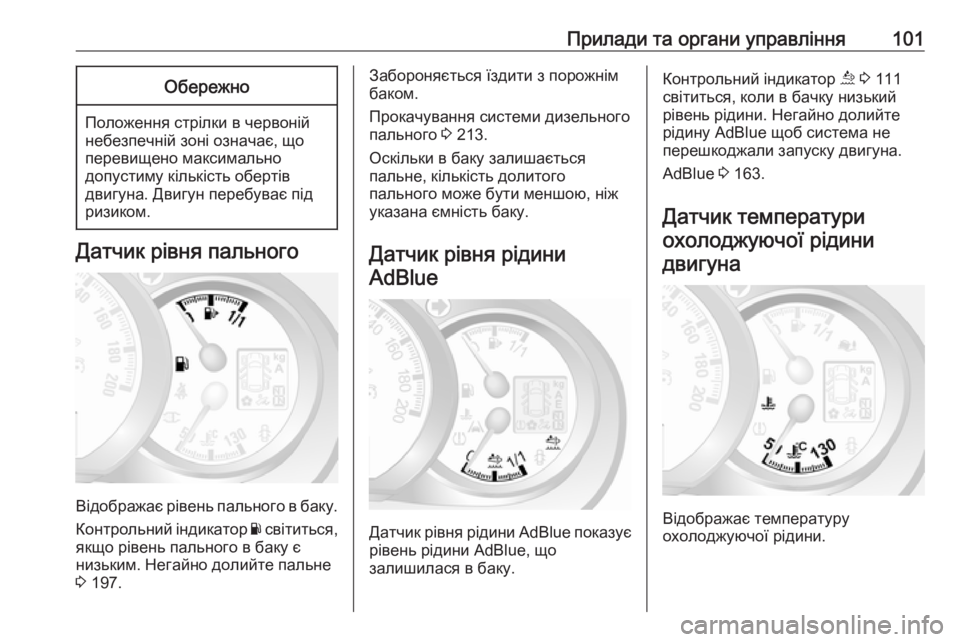

Прилади та органи управління101Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно долийте пальне
3 197.
Забороняється їздити з порожнім
баком.
Прокачування системи дизельного
пального 3 213.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини AdBlue
Датчик рівня рідини AdBlue показує
рівень рідини AdBlue, що
залишилася в баку.
Контрольний індикатор ú
3 111
світиться, коли в бачку низький
рівень рідини. Негайно долийте
рідину AdBlue щоб система не
перешкоджали запуску двигуна.
AdBlue 3 163.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.

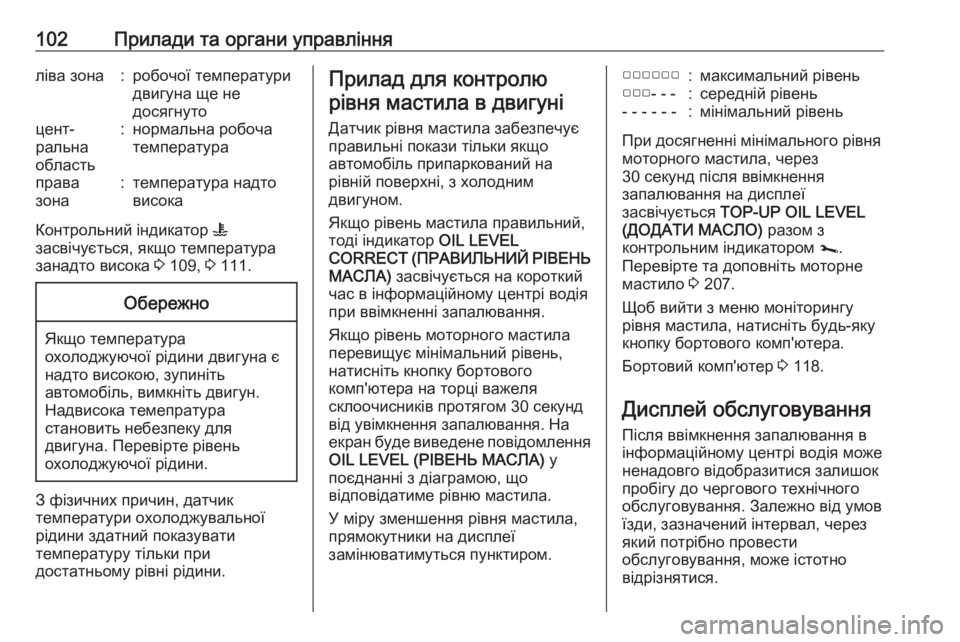

102Прилади та органи управлінняліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
висока
Контрольний індикатор W
засвічується, якщо температура занадто висока 3 109, 3 111.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні
Датчик рівня мастила забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Якщо рівень мастила правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в інформаційному центрі водія
при ввімкненні запалювання.
Якщо рівень моторного мастила
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалювання. На
екран буде виведене повідомлення OIL LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню мастила.
У міру зменшення рівня мастила, прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢:максимальний рівень▢▢▢- - -:середній рівень- - - - - -:мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалювання на дисплеї
засвічується TOP-UP OIL LEVEL
(ДОДАТИ МАСЛО) разом з
контрольним індикатором j.
Перевірте та доповніть моторне
мастило 3 207.
Щоб вийти з меню моніторингу
рівня мастила, натисніть будь-яку
кнопку бортового комп'ютера.
Бортовий комп'ютер 3 118.
Дисплей обслуговування
Після ввімкнення запалювання в
інформаційному центрі водія може
ненадовго відобразитися залишок
пробігу до чергового технічного
обслуговування. Залежно від умов
їзди, зазначений інтервал, через
який потрібно провести
обслуговування, може істотно
відрізнятися.

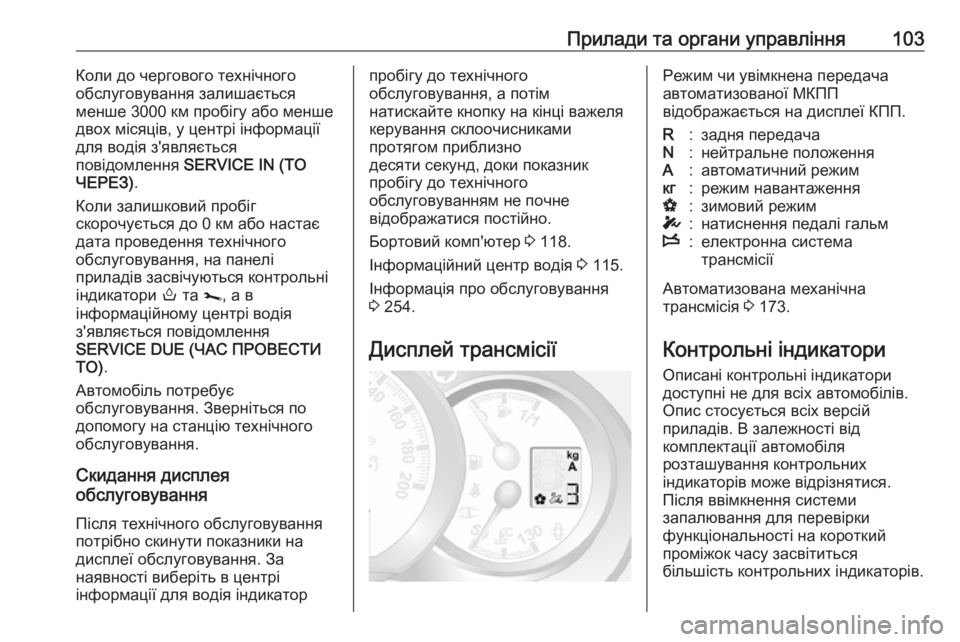

Прилади та органи управління103Коли до чергового технічного
обслуговування залишається
менше 3000 км пробігу або менше
двох місяців, у центрі інформації
для водія з'являється
повідомлення SERVICE IN (ТО
ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічного
обслуговування, на панелі
приладів засвічуються контрольні
індикатори o та j, а в
інформаційному центрі водія
з'являється повідомлення
SERVICE DUE (ЧАС ПРОВЕСТИ
ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного обслуговування.
Скидання дисплея
обслуговування
Після технічного обслуговування
потрібно скинути показники на
дисплеї обслуговування. За
наявності виберіть в центрі
інформації для водія індикаторпробігу до технічного
обслуговування, а потім
натискайте кнопку на кінці важеля керування склоочисниками
протягом приблизно
десяти секунд, доки показник
пробігу до технічного
обслуговуванням не почне
відображатися постійно.
Бортовий комп'ютер 3 118.
Інформаційний центр водія 3 115.
Інформація про обслуговування
3 254.
Дисплей трансмісіїРежим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.R:задня передачаN:нейтральне положенняA:автоматичний режимкг:режим навантаженняV:зимовий режимT:натиснення педалі гальмW:електронна система
трансмісії
Автоматизована механічна
трансмісія 3 173.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.

104Прилади та органи управлінняКольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

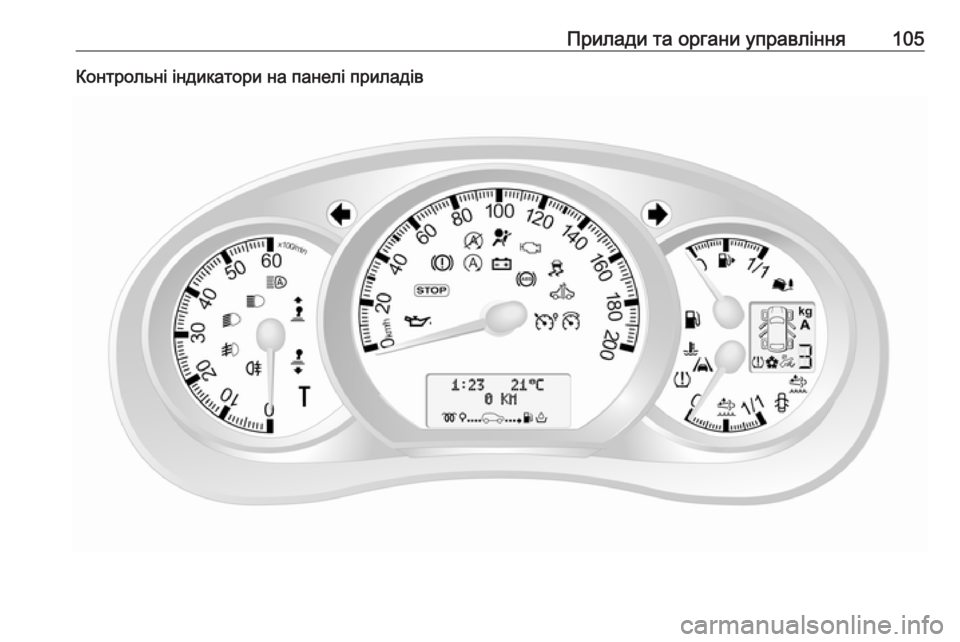

Прилади та органи управління105Контрольні індикатори на панелі приладів

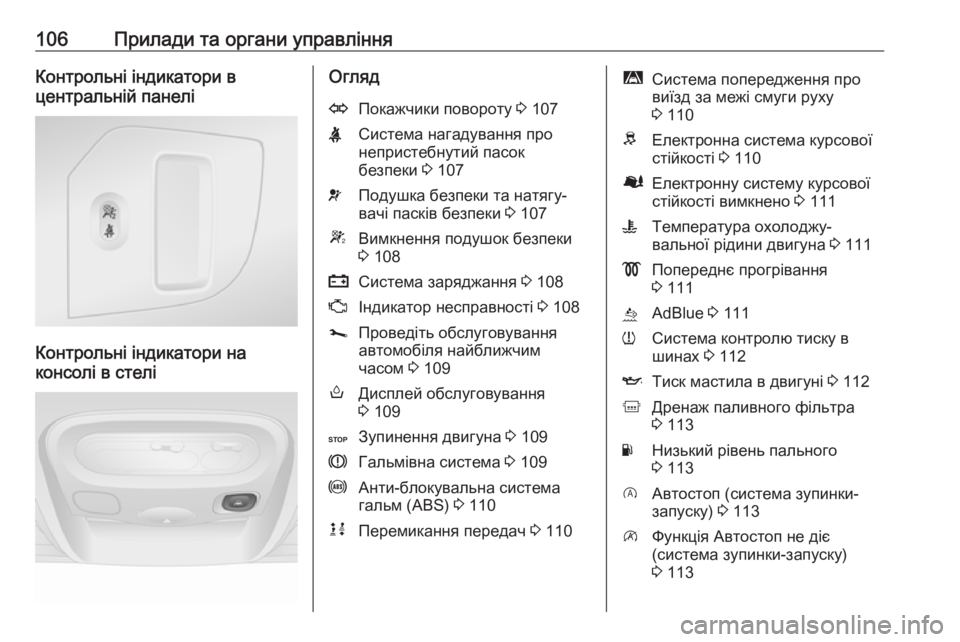

106Прилади та органи управлінняКонтрольні індикатори в
центральній панелі
Контрольні індикатори на
консолі в стелі
ОглядOПокажчики повороту 3 107XСистема нагадування про
непристебнутий пасок
безпеки 3 107vПодушка безпеки та натягу‐
вачі пасків безпеки 3 107WВимкнення подушок безпеки
3 108pСистема заряджання 3 108ZІндикатор несправності 3 108jПроведіть обслуговування
автомобіля найближчим
часом 3 109oДисплей обслуговування
3 109CЗупинення двигуна 3 109RГальмівна система 3 109uАнти-блокувальна система
гальм (ABS) 3 110kjПеремикання передач 3 110ìСистема попередження про
виїзд за межі смуги руху
3 110RЕлектронна система курсової
стійкості 3 110ØЕлектронну систему курсової
стійкості вимкнено 3 111WТемпература охолоджу‐
вальної рідини двигуна 3 111!Попереднє прогрівання
3 111úAdBlue 3 111wСистема контролю тиску в
шинах 3 112IТиск мастила в двигуні 3 112kДренаж паливного фільтра
3 113YНизький рівень пального
3 113DАвтостоп (система зупинки-
запуску) 3 113\Функція Автостоп не діє
(система зупинки-запуску)
3 113

Прилади та органи управління1070Зовнішні освітлювальні
прилади 3 1139Ближнє світло 3 113CДальнє світло 3 113íСистема керування дальнім
світлом 3 113>Протитуманна фара 3 113øЗадня протитуманна фара
3 114mКруїз-контроль 3 114lАктивне екстрене гальму‐
вання 3 114UОбмежувач швидкості 3 114&Тахограф 3 114yДверцята відчинені 3 114
Покажчики повороту
O блимає зеленим світлом.
Блимає, якщо увімкнено вказівник
повороту чи ліхтарі аварійної
сигналізації.
Швидко блимає: несправність
указівника повороту чи
відповідного запобіжника.
Коли ввімкнені вказівники
поворотів, також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 215.
Запобіжники 3 224.
Покажчики повороту 3 126.
Система нагадування про непристебнутий пасок
безпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, протягом
90 секунд лунає
попереджувальний сигнал.
Після пристібання паска безпеки
індикатор згасне.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 63.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Коли вмикається система
запалювання, контрольний
індикатор засвічується на короткий
час. Якщо він не світиться або
світиться під час їзди, це свідчить
про несправність у системі
подушок безпеки чи системі
натягувачів пасків безпеки.
Зверніться по допомогу на станцію
технічного обслуговування.

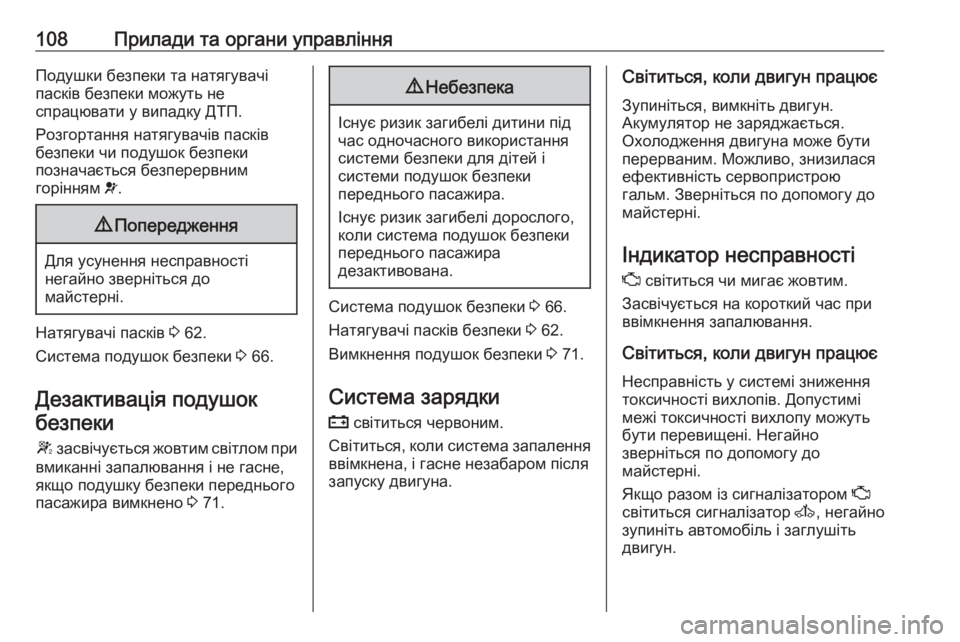

108Прилади та органи управлінняПодушки безпеки та натягувачі
пасків безпеки можуть не
спрацювати у випадку ДТП.
Розгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків 3 62.
Система подушок безпеки 3 66.
Дезактивація подушок
безпеки
W засвічується жовтим світлом при
вмиканні запалювання і не гасне,
якщо подушку безпеки переднього пасажира вимкнено 3 71.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 66.
Натягувачі пасків безпеки 3 62.
Вимкнення подушок безпеки 3 71.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.
