Клімат-контроль139повертайте за
годинниковою
стрілкою:збільшення
температуриповертайте
проти годинни‐
кової стрілки:зменшення
температури

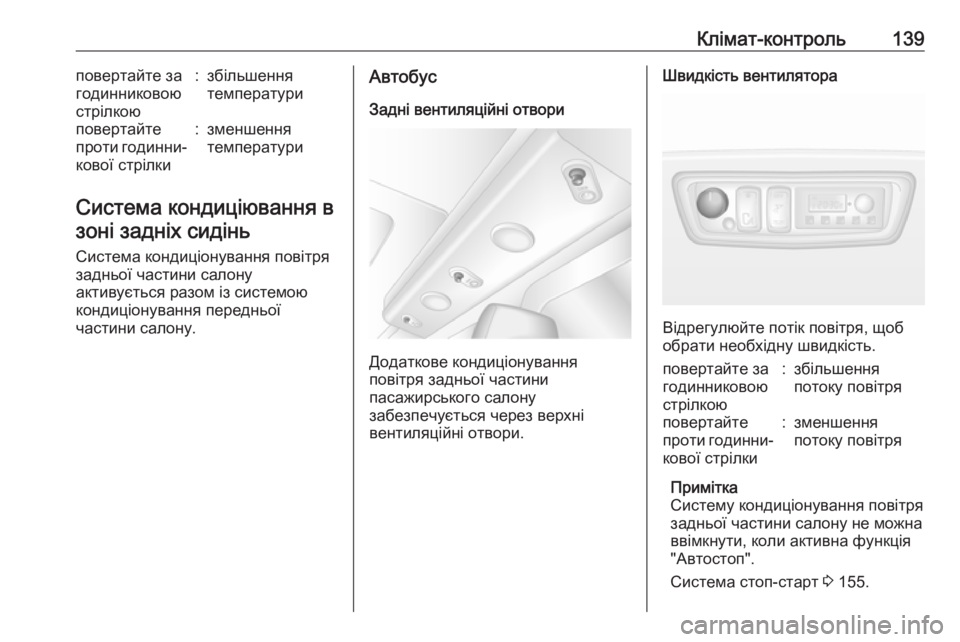

Система кондиціювання в
зоні задніх сидінь
Система кондиціонування повітря
задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Автобус
Задні вентиляційні отвори
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через верхні
вентиляційні отвори.
Швидкість вентилятора
Відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
повертайте за
годинниковою
стрілкою:збільшення
потоку повітряповертайте
проти годинни‐ кової стрілки:зменшення
потоку повітря
Примітка
Систему кондиціонування повітря
задньої частини салону не можна
ввімкнути, коли активна функція
"Автостоп".
Система стоп-старт 3 155.

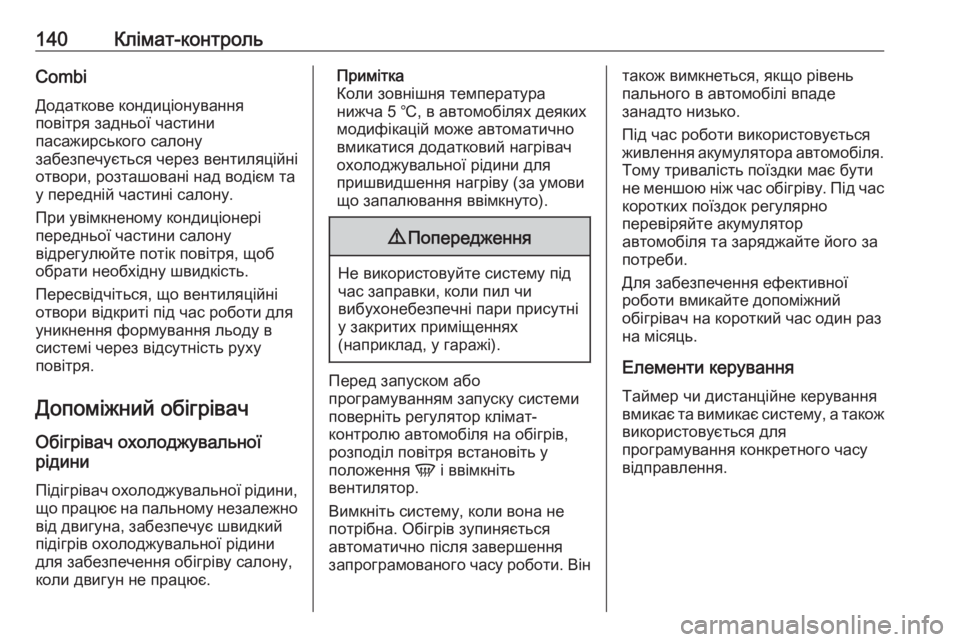

140Клімат-контрольCombi
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через вентиляційні
отвори, розташовані над водієм та
у передній частині салону.
При увімкненому кондиціонері
передньої частини салону
відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
Пересвідчіться, що вентиляційні отвори відкриті під час роботи для
уникнення формування льоду в
системі через відсутність руху
повітря.
Допоміжний обігрівач
Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини,
що працює на пальному незалежно від двигуна, забезпечує швидкий
підігрів охолоджувальної рідини для забезпечення обігріву салону,
коли двигун не працює.Примітка
Коли зовнішня температура
нижча 5 ℃, в автомобілях деяких
модифікацій може автоматично
вмикатися додатковий нагрівач
охолоджувальної рідини для
пришвидшення нагріву (за умови
що запалювання ввімкнуто).9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском або
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів,
розподіл повітря встановіть у
положення V і ввімкніть
вентилятор.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
пального в автомобілі впаде
занадто низько.
Під час роботи використовується живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування
Таймер чи дистанційне керування вмикає та вимикає систему, а також використовується для
програмування конкретного часу відправлення.

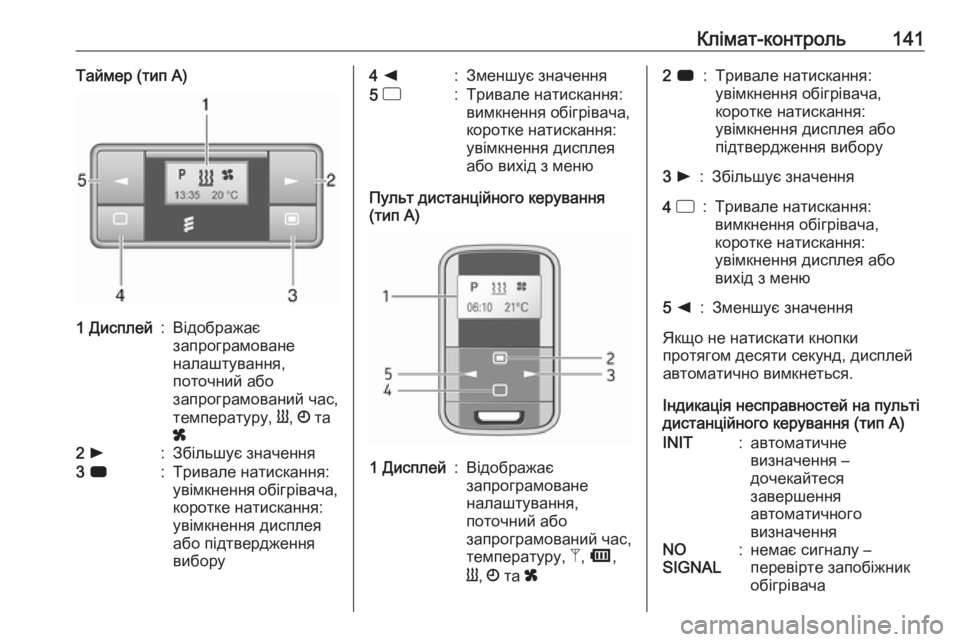

Клімат-контроль141Таймер (тип А)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Y, Ö та
x2 l:Збільшує значення3 7:Тривале натискання:
увімкнення обігрівача, коротке натискання:
увімкнення дисплея
або підтвердження
вибору4 k:Зменшує значення5 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея
або вихід з меню
Пульт дистанційного керування
(тип А)
1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 7:Тривале натискання:
увімкнення обігрівача,
коротке натискання:
увімкнення дисплея або
підтвердження вибору3 l:Збільшує значення4 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея або
вихід з меню5 k:Зменшує значення
Якщо не натискати кнопки
протягом десяти секунд, дисплей
автоматично вимкнеться.
Індикація несправностей на пульті
дистанційного керування (тип А)
INIT:автоматичне
визначення –
дочекайтеся
завершення
автоматичного
визначенняNO
SIGNAL:немає сигналу –
перевірте запобіжник
обігрівача

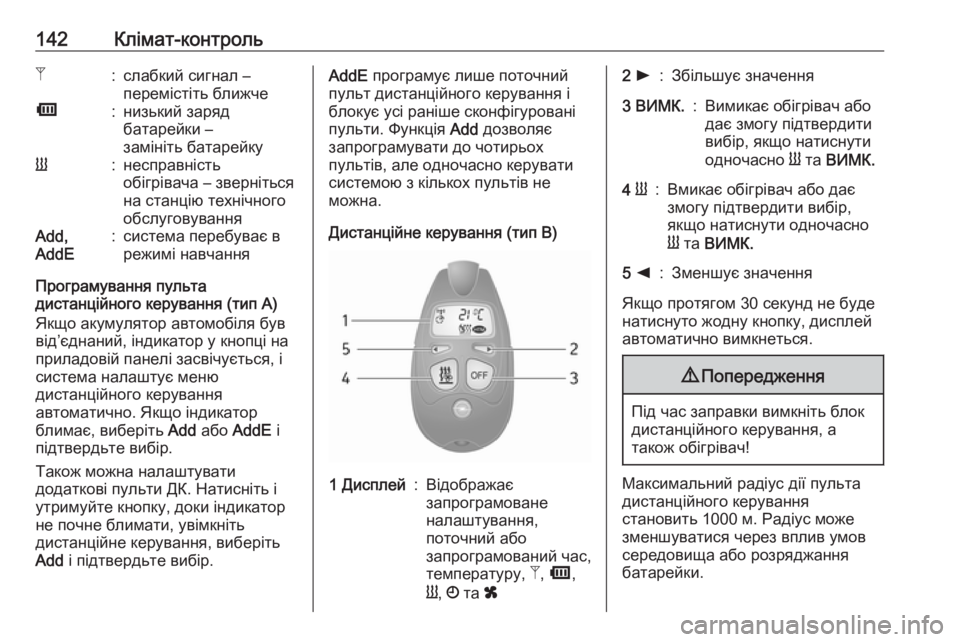

142Клімат-контрольZ:слабкий сигнал –
перемістіть ближчеÜ:низький заряд
батарейки –
замініть батарейкуY:несправність
обігрівача – зверніться
на станцію технічного
обслуговуванняAdd,
AddE:система перебуває в
режимі навчання
Програмування пульта
дистанційного керування (тип А)
Якщо акумулятор автомобіля був
від’єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система налаштує меню
дистанційного керування
автоматично. Якщо індикатор
блимає, виберіть Add або AddE і
підтвердьте вибір.
Також можна налаштувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне блимати, увімкніть
дистанційне керування, виберіть
Add і підтвердьте вибір.
AddE програмує лише поточний
пульт дистанційного керування і
блокує усі раніше сконфігуровані
пульти. Функція Add дозволяє
запрограмувати до чотирьох
пультів, але одночасно керувати
системою з кількох пультів не
можна.
Дистанційне керування (тип B)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 l:Збільшує значення3 ВИМК.:Вимикає обігрівач або
дає змогу підтвердити
вибір, якщо натиснути
одночасно Y та ВИМК.4 Y:Вмикає обігрівач або дає
змогу підтвердити вибір,
якщо натиснути одночасно
Y та ВИМК.5 k:Зменшує значення
Якщо протягом 30 секунд не буде
натиснуто жодну кнопку, дисплей
автоматично вимкнеться.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Максимальний радіус дії пульта дистанційного керування
становить 1000 м. Радіус може
зменшуватися через вплив умов
середовища або розряджання
батарейки.

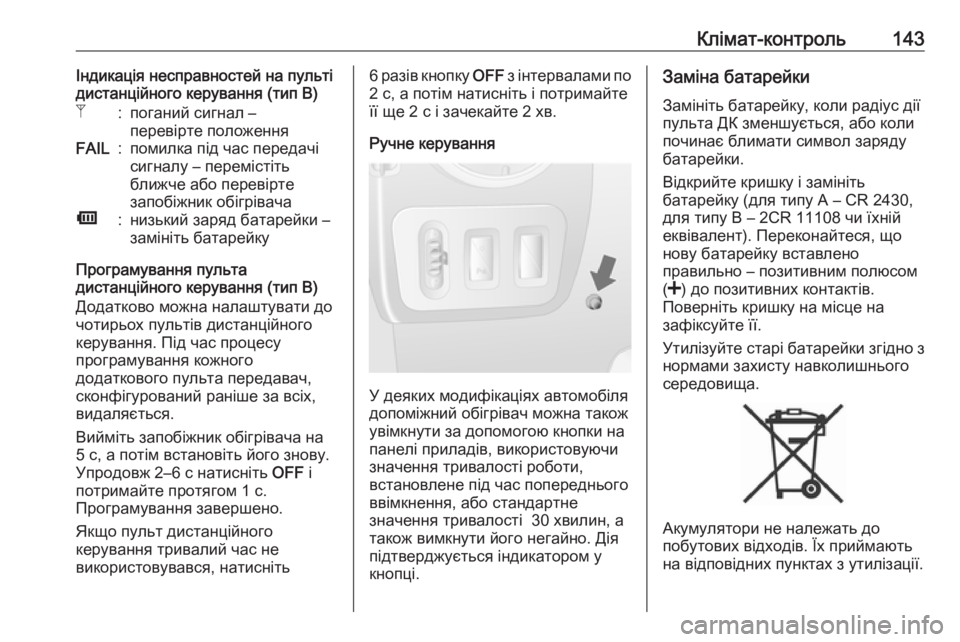

Клімат-контроль143Індикація несправностей на пульті
дистанційного керування (тип В)Z:поганий сигнал –
перевірте положенняFAIL:помилка під час передачі
сигналу – перемістіть
ближче або перевірте
запобіжник обігрівачаÜ:низький заряд батарейки –
замініть батарейку
Програмування пульта
дистанційного керування (тип В)
Додатково можна налаштувати до
чотирьох пультів дистанційного
керування. Під час процесу
програмування кожного
додаткового пульта передавач,
сконфігурований раніше за всіх,
видаляється.
Вийміть запобіжник обігрівача на
5 с, а потім встановіть його знову.
Упродовж 2–6 с натисніть OFF і
потримайте протягом 1 с.
Програмування завершено.
Якщо пульт дистанційного
керування тривалий час не
використовувався, натисніть
6 разів кнопку OFF з інтервалами по
2 с, а потім натисніть і потримайте
її ще 2 с і зачекайте 2 хв.
Ручне керування
У деяких модифікаціях автомобіля
допоміжний обігрівач можна також увімкнути за допомогою кнопки на
панелі приладів, використовуючи
значення тривалості роботи,
встановлене під час попереднього ввімкнення, або стандартне
значення тривалості 30 хвилин, а
також вимкнути його негайно. Дія
підтверджується індикатором у
кнопці.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає блимати символ заряду
батарейки.
Відкрийте кришку і замініть
батарейку (для типу A – CR 2430, для типу B – 2CR 11108 чи їхній
еквівалент). Переконайтеся, що
нову батарейку вставлено
правильно – позитивним полюсом
( < ) до позитивних контактів.
Поверніть кришку на місце на
зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.

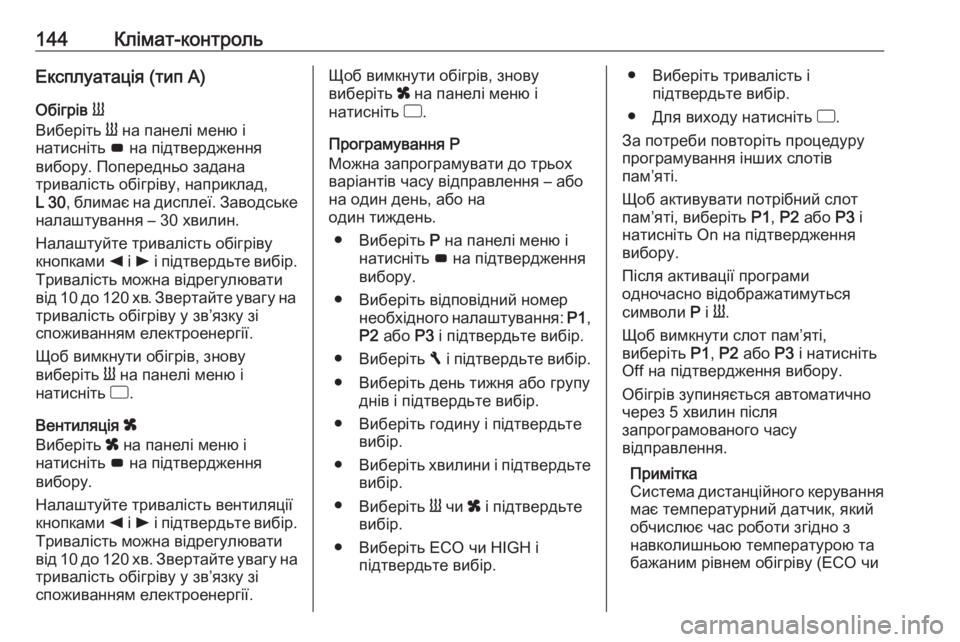

144Клімат-контрольЕксплуатація (тип А)Обігрів Y
Виберіть Y на панелі меню і
натисніть G на підтвердження
вибору. Попередньо задана
тривалість обігріву, наприклад,
L 30 , блимає на дисплеї. Заводське
налаштування – 30 хвилин.
Налаштуйте тривалість обігріву
кнопками k і l і підтвердьте вибір.
Тривалість можна відрегулювати
від 10 до 120 хв. Звертайте увагу на
тривалість обігріву у зв’язку зі
споживанням електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y на панелі меню і
натисніть d.
Вентиляція x
Виберіть x на панелі меню і
натисніть G на підтвердження
вибору.
Налаштуйте тривалість вентиляції
кнопками k і l і підтвердьте вибір.
Тривалість можна відрегулювати
від 10 до 120 хв. Звертайте увагу на тривалість обігріву у зв’язку зі
споживанням електроенергії.Щоб вимкнути обігрів, знову
виберіть x на панелі меню і
натисніть d.
Програмування P
Можна запрограмувати до трьох варіантів часу відправлення – або
на один день, або на
один тиждень.
● Виберіть P на панелі меню і
натисніть G на підтвердження
вибору.
● Виберіть відповідний номер необхідного налаштування: P1,
P2 або P3 і підтвердьте вибір.
● Виберіть F і підтвердьте вибір.
● Виберіть день тижня або групу днів і підтвердьте вибір.
● Виберіть годину і підтвердьте вибір.
● Виберіть хвилини і підтвердьте
вибір.
● Виберіть Y чи x і підтвердьте
вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.● Виберіть тривалість іпідтвердьте вибір.
● Для виходу натисніть d.
За потреби повторіть процедуру
програмування інших слотів
пам’яті.
Щоб активувати потрібний слот
пам’яті, виберіть P1, P2 або P3 і
натисніть On на підтвердження
вибору.
Після активації програми
одночасно відображатимуться
символи P і Y.
Щоб вимкнути слот пам’яті,
виберіть P1, P2 або P3 і натисніть
Off на підтвердження вибору.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи

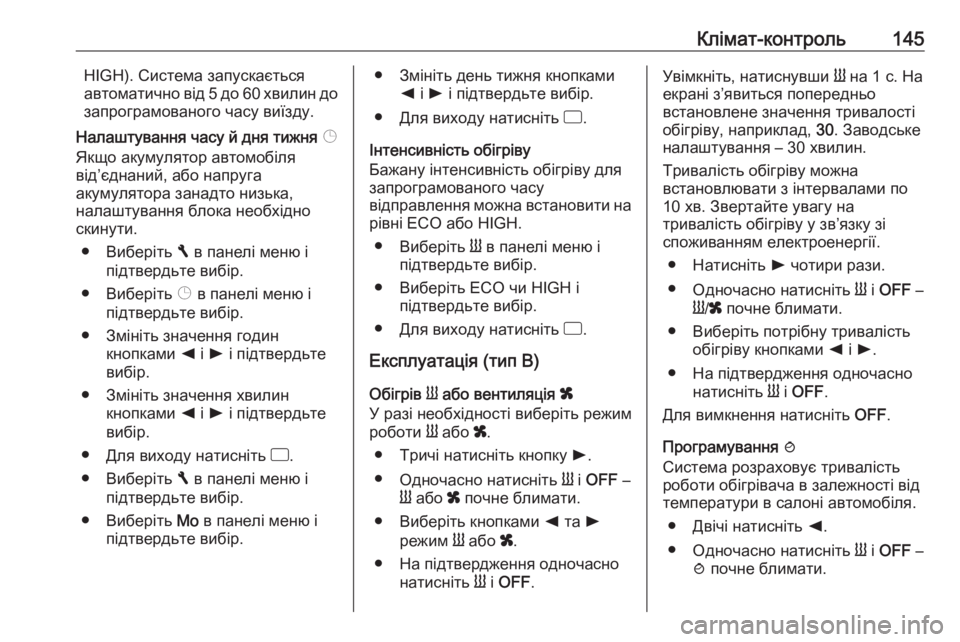

Клімат-контроль145HIGH). Система запускається
автоматично від 5 до 60 хвилин до
запрограмованого часу виїзду.
Налаштування часу й дня тижня Þ
Якщо акумулятор автомобіля
від’єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.
● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Þ в панелі меню і
підтвердьте вибір.
● Змініть значення годин кнопками k і l і підтвердьте
вибір.
● Змініть значення хвилин кнопками k і l і підтвердьте
вибір.
● Для виходу натисніть d.
● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Mo в панелі меню і
підтвердьте вибір.● Змініть день тижня кнопками k і l і підтвердьте вибір.
● Для виходу натисніть d.
Інтенсивність обігріву
Бажану інтенсивність обігріву для запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.
● Виберіть Y в панелі меню і
підтвердьте вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Для виходу натисніть d.
Експлуатація (тип В)
Обігрів Y або вентиляція x
У разі необхідності виберіть режим
роботи Y або x.
● Тричі натисніть кнопку l.
● Одночасно натисніть Y і OFF –
Y або x почне блимати.
● Виберіть кнопками k та l
режим Y або x.
● На підтвердження одночасно натисніть Y і OFF .Увімкніть, натиснувши
Y на 1 с. На
екрані з’явиться попередньо
встановлене значення тривалості
обігріву, наприклад, 30. Заводське
налаштування – 30 хвилин.
Тривалість обігріву можна
встановлювати з інтервалами по
10 хв. Звертайте увагу на
тривалість обігріву у зв’язку зі
споживанням електроенергії.
● Натисніть l чотири рази.
● Одночасно натисніть Y і OFF –
Y /x почне блимати.
● Виберіть потрібну тривалість обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Для вимкнення натисніть OFF.
Програмування y
Система розраховує тривалість
роботи обігрівача в залежності від
температури в салоні автомобіля.
● Двічі натисніть k.
● Одночасно натисніть Y і OFF –
y почне блимати.

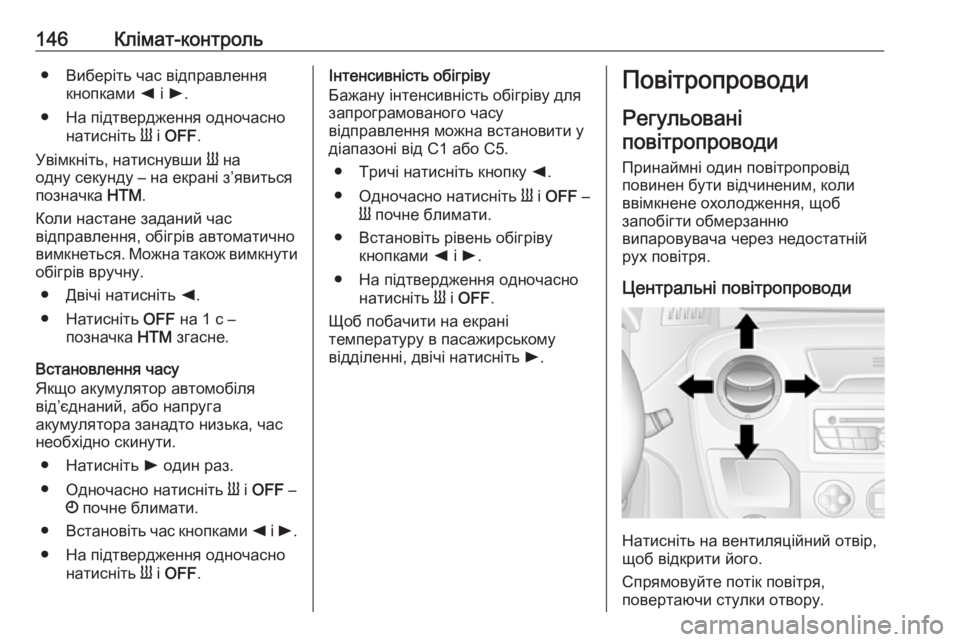

146Клімат-контроль● Виберіть час відправленнякнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Увімкніть, натиснувши Y на
одну секунду – на екрані з’явиться
позначка HTM.
Коли настане заданий час
відправлення, обігрів автоматично
вимкнеться. Можна також вимкнути
обігрів вручну.
● Двічі натисніть k.
● Натисніть OFF на 1 с –
позначка HTM згасне.
Встановлення часу
Якщо акумулятор автомобіля
від’єднаний, або напруга
акумулятора занадто низька, час
необхідно скинути.
● Натисніть l один раз.
● Одночасно натисніть Y і OFF –
Ö почне блимати.
● Встановіть час кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .Інтенсивність обігріву
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити у
діапазоні від C1 або C5.
● Тричі натисніть кнопку k.
● Одночасно натисніть Y і OFF –
Y почне блимати.
● Встановіть рівень обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Щоб побачити на екрані
температуру в пасажирському
відділенні, двічі натисніть l.Повітропроводи
Регульовані повітропроводи
Принаймні один повітропровід
повинен бути відчиненим, коли
ввімкнене охолодження, щоб
запобігти обмерзанню
випаровувача через недостатній
рух повітря.
Центральні повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.

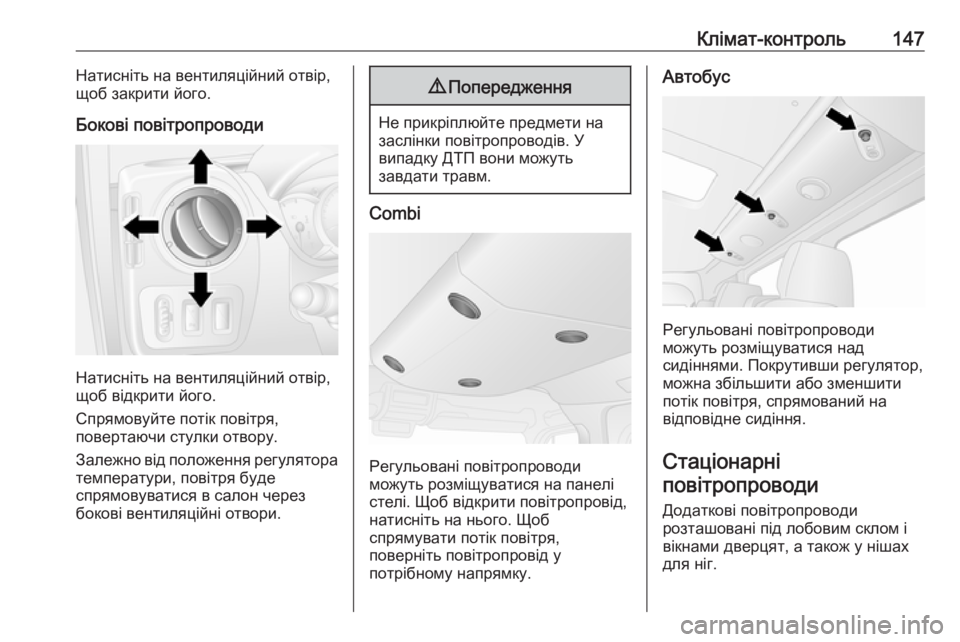

Клімат-контроль147Натисніть на вентиляційний отвір,
щоб закрити його.
Бокові повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові вентиляційні отвори.
9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. У
випадку ДТП вони можуть
завдати травм.
Combi
Регульовані повітропроводи
можуть розміщуватися на панелі
стелі. Щоб відкрити повітропровід,
натисніть на нього. Щоб
спрямувати потік повітря,
поверніть повітропровід у
потрібному напрямку.
Автобус
Регульовані повітропроводи
можуть розміщуватися над
сидіннями. Покрутивши регулятор, можна збільшити або зменшити
потік повітря, спрямований на
відповідне сидіння.
Стаціонарніповітропроводи
Додаткові повітропроводи
розташовані під лобовим склом і
вікнами дверцят, а також у нішах
для ніг.

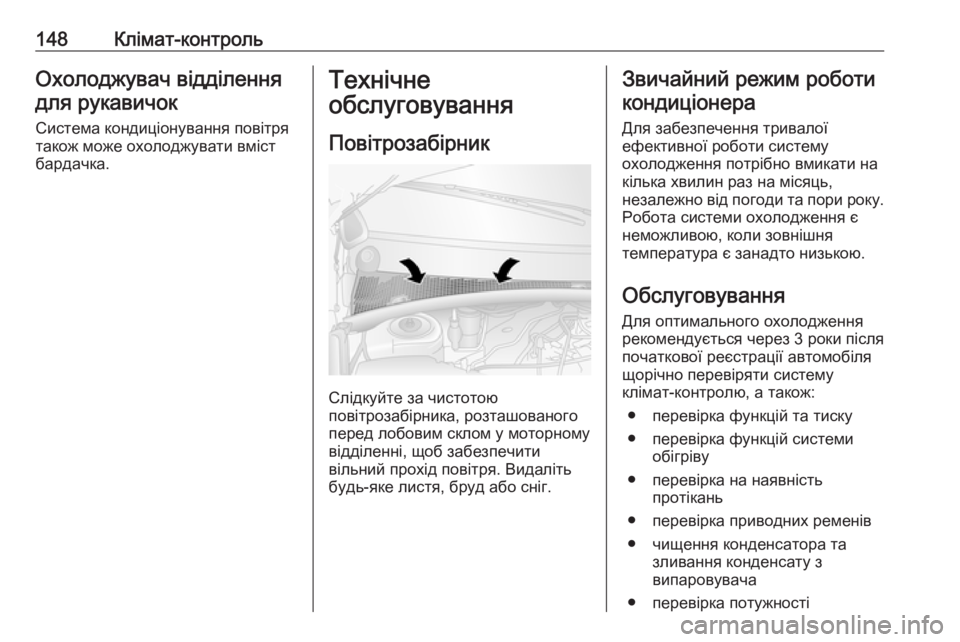

148Клімат-контрольОхолоджувач відділеннядля рукавичок
Система кондиціонування повітря
також може охолоджувати вміст
бардачка.Технічне
обслуговування
Повітрозабірник
Слідкуйте за чистотою
повітрозабірника, розташованого
перед лобовим склом у моторному
відділенні, щоб забезпечити
вільний прохід повітря. Видаліть
будь-яке листя, бруд або сніг.
Звичайний режим роботи
кондиціонера
Для забезпечення тривалої
ефективної роботи систему
охолодження потрібно вмикати на кілька хвилин раз на місяць,
незалежно від погоди та пори року. Робота системи охолодження є
неможливою, коли зовнішня
температура є занадто низькою.
Обслуговування
Для оптимального охолодження
рекомендується через 3 роки після
початкової реєстрації автомобіля
щорічно перевіряти систему
клімат-контролю, а також:
● перевірка функцій та тиску
● перевірка функцій системи обігріву
● перевірка на наявність протікань
● перевірка приводних ременів ● чищення конденсатора та зливання конденсату з
випаровувача
● перевірка потужності
