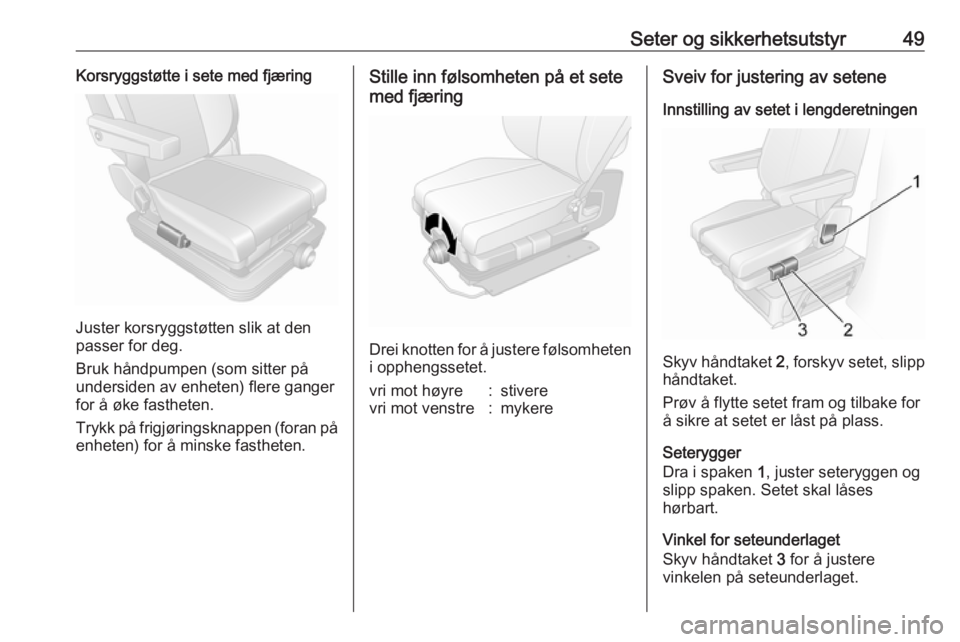

Seter og sikkerhetsutstyr49Korsryggstøtte i sete med fjæring
Juster korsryggstøtten slik at den
passer for deg.
Bruk håndpumpen (som sitter på
undersiden av enheten) flere ganger
for å øke fastheten.
Trykk på frigjøringsknappen (foran på enheten) for å minske fastheten.
Stille inn følsomheten på et sete
med fjæring
Drei knotten for å justere følsomheten
i opphengssetet.
vri mot høyre:stiverevri mot venstre:mykereSveiv for justering av setene
Innstilling av setet i lengderetningen
Skyv håndtaket 2, forskyv setet, slipp
håndtaket.
Prøv å flytte setet fram og tilbake for
å sikre at setet er låst på plass.
Seterygger
Dra i spaken 1, juster seteryggen og
slipp spaken. Setet skal låses
hørbart.
Vinkel for seteunderlaget
Skyv håndtaket 3 for å justere
vinkelen på seteunderlaget.

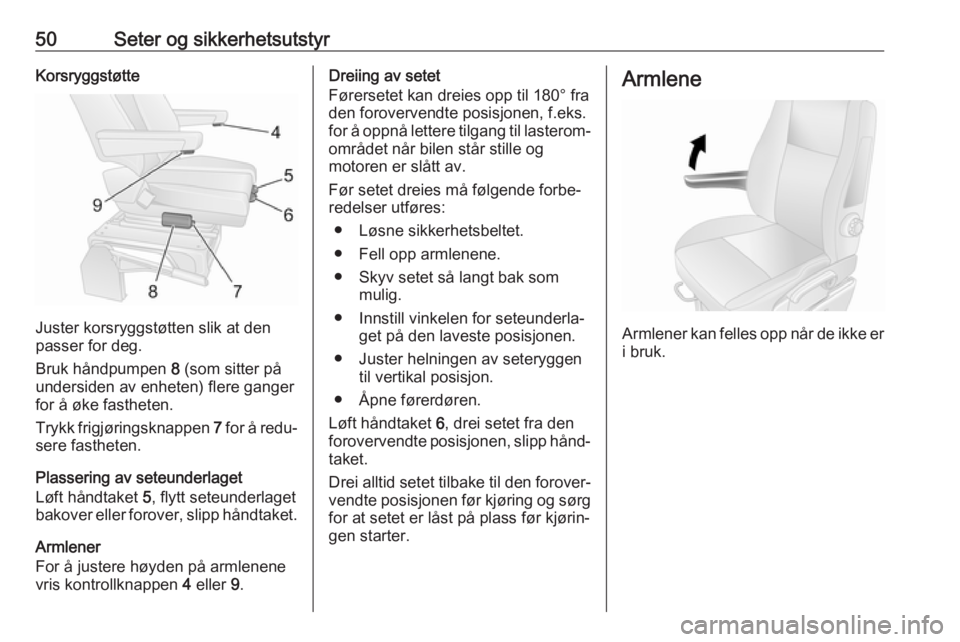

50Seter og sikkerhetsutstyrKorsryggstøtte
Juster korsryggstøtten slik at den
passer for deg.
Bruk håndpumpen 8 (som sitter på
undersiden av enheten) flere ganger
for å øke fastheten.
Trykk frigjøringsknappen 7 for å redu‐
sere fastheten.
Plassering av seteunderlaget
Løft håndtaket 5, flytt seteunderlaget
bakover eller forover, slipp håndtaket.
Armlener
For å justere høyden på armlenene
vris kontrollknappen 4 eller 9.
Dreiing av setet
Førersetet kan dreies opp til 180° fra den forovervendte posisjonen, f.eks. for å oppnå lettere tilgang til lasterom‐ området når bilen står stille og
motoren er slått av.
Før setet dreies må følgende forbe‐
redelser utføres:
● Løsne sikkerhetsbeltet.● Fell opp armlenene.
● Skyv setet så langt bak som mulig.
● Innstill vinkelen for seteunderla‐ get på den laveste posisjonen.
● Juster helningen av seteryggen til vertikal posisjon.
● Åpne førerdøren.
Løft håndtaket 6, drei setet fra den
forovervendte posisjonen, slipp hånd‐ taket.
Drei alltid setet tilbake til den forover‐
vendte posisjonen før kjøring og sørg for at setet er låst på plass før kjørin‐
gen starter.Armlene
Armlener kan felles opp når de ikke er i bruk.

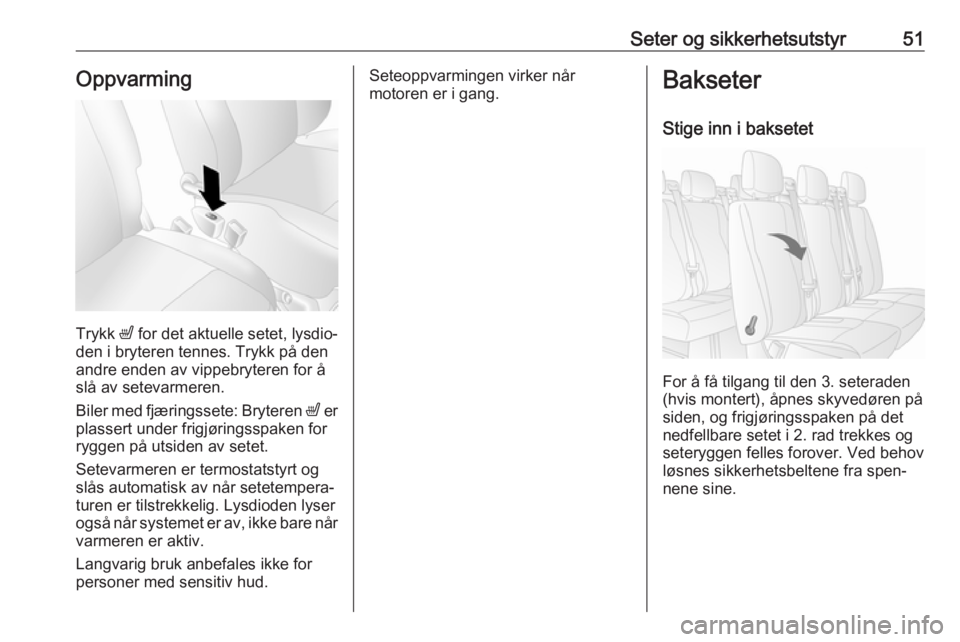

Seter og sikkerhetsutstyr51Oppvarming
Trykk ß for det aktuelle setet, lysdio‐
den i bryteren tennes. Trykk på den
andre enden av vippebryteren for å
slå av setevarmeren.
Biler med fjæringssete: Bryteren ß er
plassert under frigjøringsspaken for
ryggen på utsiden av setet.
Setevarmeren er termostatstyrt og
slås automatisk av når setetempera‐
turen er tilstrekkelig. Lysdioden lyser
også når systemet er av, ikke bare når varmeren er aktiv.
Langvarig bruk anbefales ikke for
personer med sensitiv hud.
Seteoppvarmingen virker når
motoren er i gang.Bakseter
Stige inn i baksetet
For å få tilgang til den 3. seteraden
(hvis montert), åpnes skyvedøren på
siden, og frigjøringsspaken på det nedfellbare setet i 2. rad trekkes og
seteryggen felles forover. Ved behov
løsnes sikkerhetsbeltene fra spen‐
nene sine.

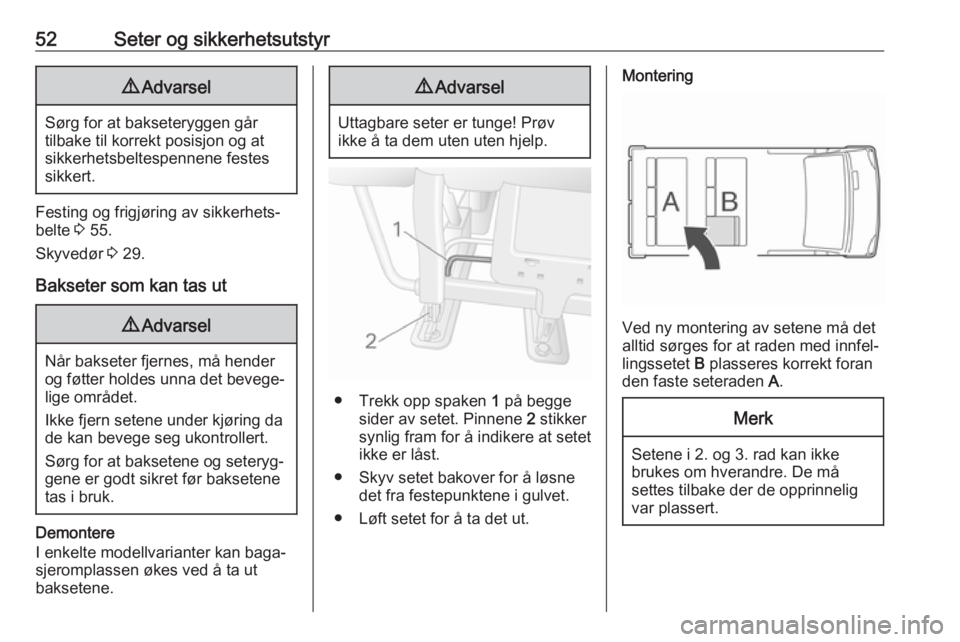

52Seter og sikkerhetsutstyr9Advarsel
Sørg for at bakseteryggen går
tilbake til korrekt posisjon og at sikkerhetsbeltespennene festes
sikkert.
Festing og frigjøring av sikkerhets‐
belte 3 55.
Skyvedør 3 29.
Bakseter som kan tas ut
9 Advarsel
Når bakseter fjernes, må hender
og føtter holdes unna det bevege‐ lige området.
Ikke fjern setene under kjøring da
de kan bevege seg ukontrollert.
Sørg for at baksetene og seteryg‐
gene er godt sikret før baksetene
tas i bruk.
Demontere
I enkelte modellvarianter kan baga‐
sjeromplassen økes ved å ta ut
baksetene.
9 Advarsel
Uttagbare seter er tunge! Prøv
ikke å ta dem uten uten hjelp.
● Trekk opp spaken 1
på begge
sider av setet. Pinnene 2 stikker
synlig fram for å indikere at setet ikke er låst.
● Skyv setet bakover for å løsne det fra festepunktene i gulvet.
● Løft setet for å ta det ut.
Montering
Ved ny montering av setene må det
alltid sørges for at raden med innfel‐
lingssetet B plasseres korrekt foran
den faste seteraden A.
Merk
Setene i 2. og 3. rad kan ikke
brukes om hverandre. De må
settes tilbake der de opprinnelig
var plassert.

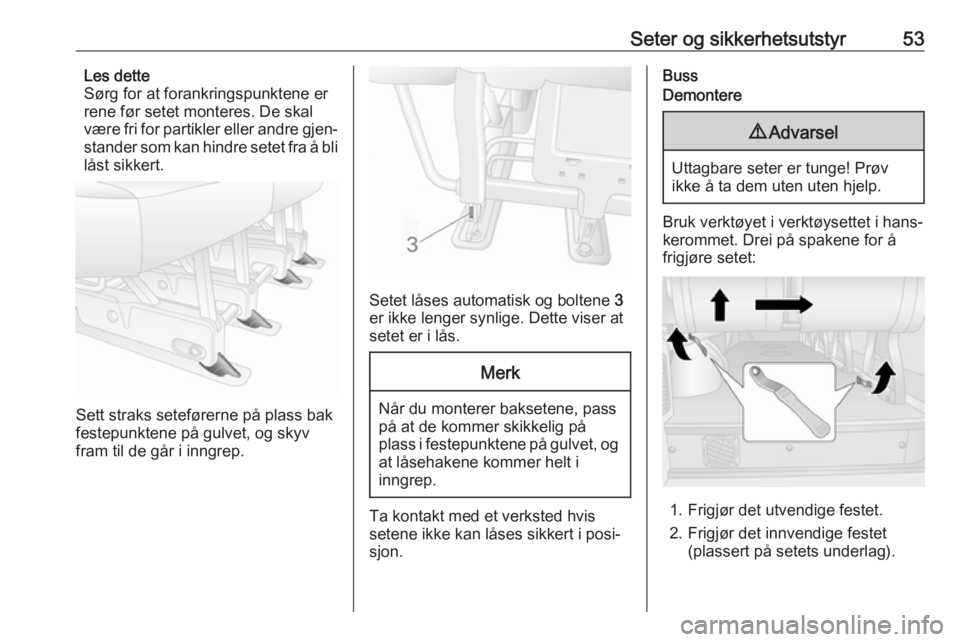

Seter og sikkerhetsutstyr53Les dette
Sørg for at forankringspunktene er
rene før setet monteres. De skal
være fri for partikler eller andre gjen‐
stander som kan hindre setet fra å bli låst sikkert.
Sett straks seteførerne på plass bak
festepunktene på gulvet, og skyv fram til de går i inngrep.
Setet låses automatisk og boltene 3
er ikke lenger synlige. Dette viser at
setet er i lås.
Merk
Når du monterer baksetene, pass
på at de kommer skikkelig på
plass i festepunktene på gulvet, og at låsehakene kommer helt i
inngrep.
Ta kontakt med et verksted hvis
setene ikke kan låses sikkert i posi‐ sjon.
BussDemontere9 Advarsel
Uttagbare seter er tunge! Prøv
ikke å ta dem uten uten hjelp.
Bruk verktøyet i verktøysettet i hans‐
kerommet. Drei på spakene for å
frigjøre setet:
1. Frigjør det utvendige festet.
2. Frigjør det innvendige festet (plassert på setets underlag).

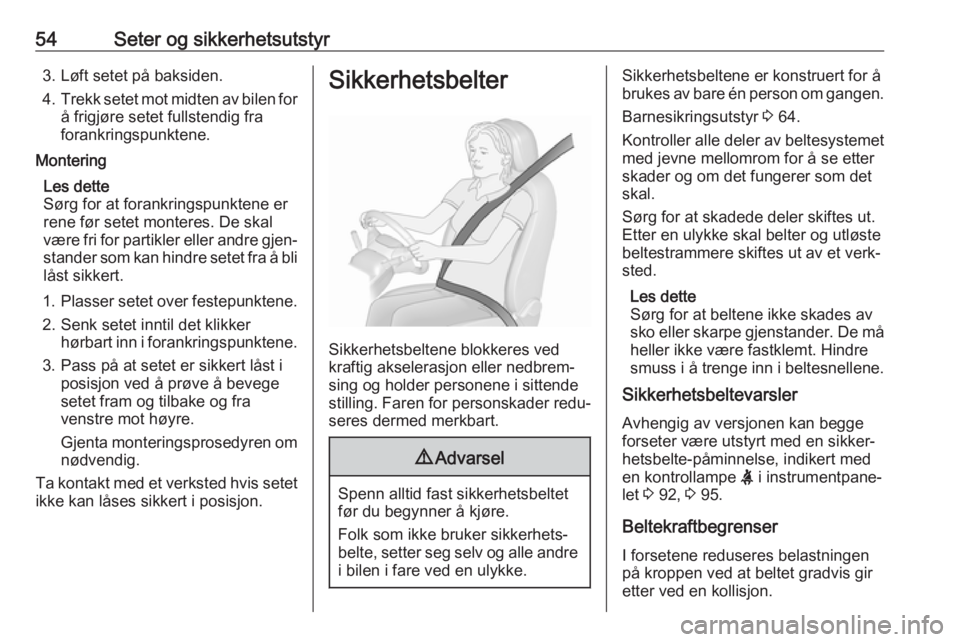

54Seter og sikkerhetsutstyr3. Løft setet på baksiden.
4. Trekk setet mot midten av bilen for
å frigjøre setet fullstendig fra
forankringspunktene.Montering
Les dette
Sørg for at forankringspunktene er
rene før setet monteres. De skal
være fri for partikler eller andre gjen‐ stander som kan hindre setet fra å bli
låst sikkert.
1. Plasser setet over festepunktene.
2. Senk setet inntil det klikker hørbart inn i forankringspunktene.
3. Pass på at setet er sikkert låst i posisjon ved å prøve å bevege
setet fram og tilbake og fra
venstre mot høyre.
Gjenta monteringsprosedyren om nødvendig.
Ta kontakt med et verksted hvis setet
ikke kan låses sikkert i posisjon.Sikkerhetsbelter
Sikkerhetsbeltene blokkeres ved
kraftig akselerasjon eller nedbrem‐
sing og holder personene i sittende stilling. Faren for personskader redu‐
seres dermed merkbart.
9 Advarsel
Spenn alltid fast sikkerhetsbeltet
før du begynner å kjøre.
Folk som ikke bruker sikkerhets‐
belte, setter seg selv og alle andre i bilen i fare ved en ulykke.
Sikkerhetsbeltene er konstruert for å
brukes av bare én person om gangen.
Barnesikringsutstyr 3 64.
Kontroller alle deler av beltesystemet
med jevne mellomrom for å se etter
skader og om det fungerer som det
skal.
Sørg for at skadede deler skiftes ut.
Etter en ulykke skal belter og utløste
beltestrammere skiftes ut av et verk‐
sted.
Les dette
Sørg for at beltene ikke skades av
sko eller skarpe gjenstander. De må heller ikke være fastklemt. Hindre
smuss i å trenge inn i beltesnellene.
Sikkerhetsbeltevarsler
Avhengig av versjonen kan begge forseter være utstyrt med en sikker‐
hetsbelte-påminnelse, indikert med
en kontrollampe X i instrumentpane‐
let 3 92, 3 95.
Beltekraftbegrenser
I forsetene reduseres belastningen
på kroppen ved at beltet gradvis gir
etter ved en kollisjon.

Seter og sikkerhetsutstyr55BeltestrammereForsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 95 lyser
konstant.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres
tilbehør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at bilens
brukstillatelsen oppheves.
Tre-punkts sikkerhetsbelte
Sikkerhetsbelter i forseteneFeste
Trekk beltet ut av beltestrammeren,
før det foran kroppen uten å vri det,
og stikk beltetungen inn i beltespen‐
nen.
Stram hoftebeltet jevnlig under
kjøring ved å trekke i skulderbeltet.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
9 Advarsel
Beltet må ikke føres over harde
eller skjøre gjenstander i lommene
på klærne.
Beltepåminnelse X 3 95.

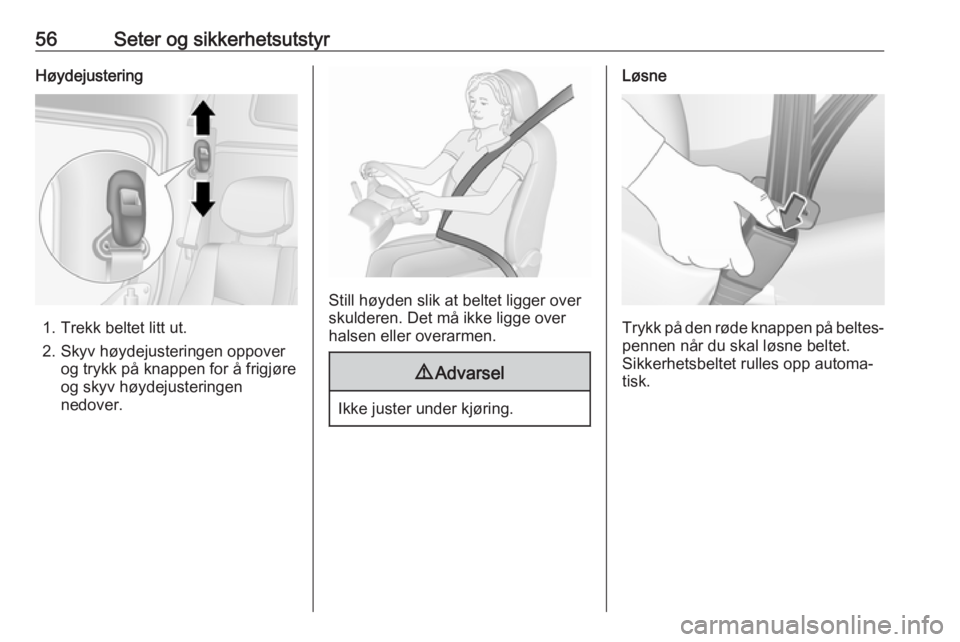

56Seter og sikkerhetsutstyrHøydejustering
1. Trekk beltet litt ut.
2. Skyv høydejusteringen oppover og trykk på knappen for å frigjøre
og skyv høydejusteringen
nedover.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over
halsen eller overarmen.
9 Advarsel
Ikke juster under kjøring.
Løsne
Trykk på den røde knappen på beltes‐
pennen når du skal løsne beltet.Sikkerhetsbeltet rulles opp automa‐
tisk.

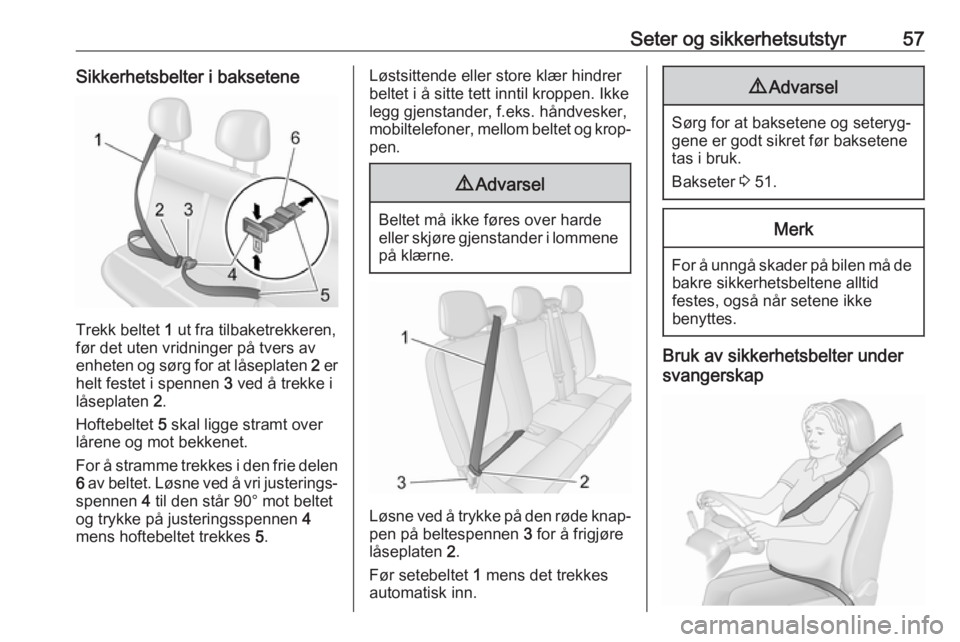

Seter og sikkerhetsutstyr57Sikkerhetsbelter i baksetene
Trekk beltet 1 ut fra tilbaketrekkeren,
før det uten vridninger på tvers av enheten og sørg for at låseplaten 2 er
helt festet i spennen 3 ved å trekke i
låseplaten 2.
Hoftebeltet 5 skal ligge stramt over
lårene og mot bekkenet.
For å stramme trekkes i den frie delen 6 av beltet. Løsne ved å vri justerings‐
spennen 4 til den står 90° mot beltet
og trykke på justeringsspennen 4
mens hoftebeltet trekkes 5.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.9 Advarsel
Beltet må ikke føres over harde
eller skjøre gjenstander i lommene
på klærne.
Løsne ved å trykke på den røde knap‐
pen på beltespennen 3 for å frigjøre
låseplaten 2.
Før setebeltet 1 mens det trekkes
automatisk inn.
9 Advarsel
Sørg for at baksetene og seteryg‐
gene er godt sikret før baksetene
tas i bruk.
Bakseter 3 51.
Merk
For å unngå skader på bilen må de
bakre sikkerhetsbeltene alltid
festes, også når setene ikke
benyttes.
Bruk av sikkerhetsbelter under
svangerskap

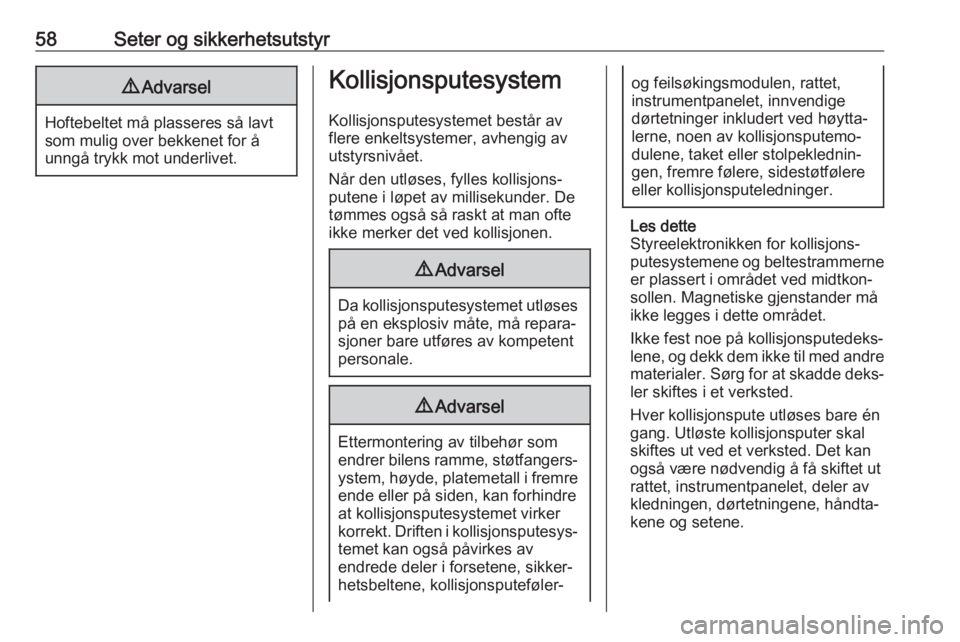

58Seter og sikkerhetsutstyr9Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av
utstyrsnivået.
Når den utløses, fylles kollisjons‐ putene i løpet av millisekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Da kollisjonsputesystemet utløses
på en eksplosiv måte, må repara‐
sjoner bare utføres av kompetent personale.
9 Advarsel
Ettermontering av tilbehør som
endrer bilens ramme, støtfangers‐
ystem, høyde, platemetall i fremre ende eller på siden, kan forhindre
at kollisjonsputesystemet virker
korrekt. Driften i kollisjonsputesys‐
temet kan også påvirkes av
endrede deler i forsetene, sikker‐
hetsbeltene, kollisjonsputeføler-
og feilsøkingsmodulen, rattet,
instrumentpanelet, innvendige
dørtetninger inkludert ved høytta‐
lerne, noen av kollisjonsputemo‐
dulene, taket eller stolpeklednin‐
gen, fremre følere, sidestøtfølere
eller kollisjonsputeledninger.
Les dette
Styreelektronikken for kollisjons‐
putesystemene og beltestrammerne er plassert i området ved midtkon‐sollen. Magnetiske gjenstander må
ikke legges i dette området.
Ikke fest noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre
materialer. Sørg for at skadde deks‐ ler skiftes i et verksted.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
