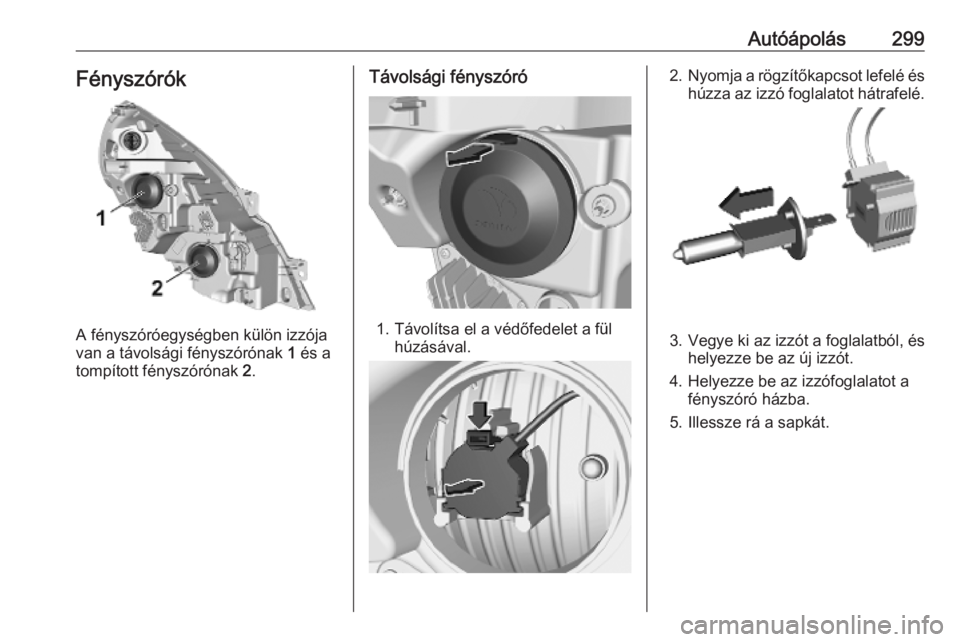

Autóápolás299Fényszórók
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2.
Távolsági fényszóró
1. Távolítsa el a védőfedelet a fül
húzásával.
2.Nyomja a rögzítőkapcsot lefelé és
húzza az izzó foglalatot hátrafelé.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze rá a sapkát.

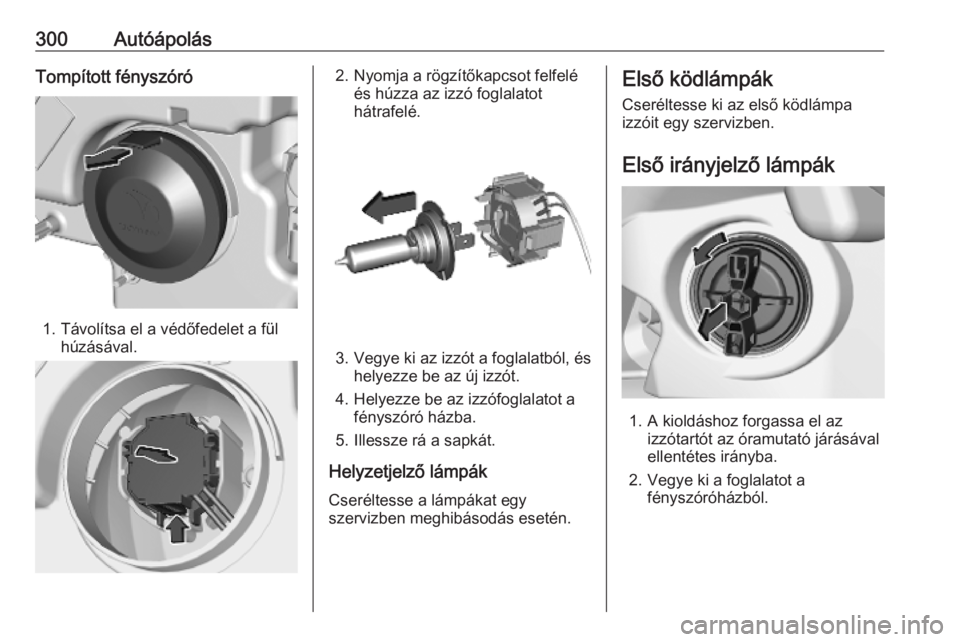

300AutóápolásTompított fényszóró
1. Távolítsa el a védőfedelet a fülhúzásával.
2. Nyomja a rögzítőkapcsot felfeléés húzza az izzó foglalatothátrafelé.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze rá a sapkát.
Helyzetjelző lámpák
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Első ködlámpák
Cseréltesse ki az első ködlámpa
izzóit egy szervizben.
Első irányjelző lámpák
1. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
2. Vegye ki a foglalatot a fényszóróházból.

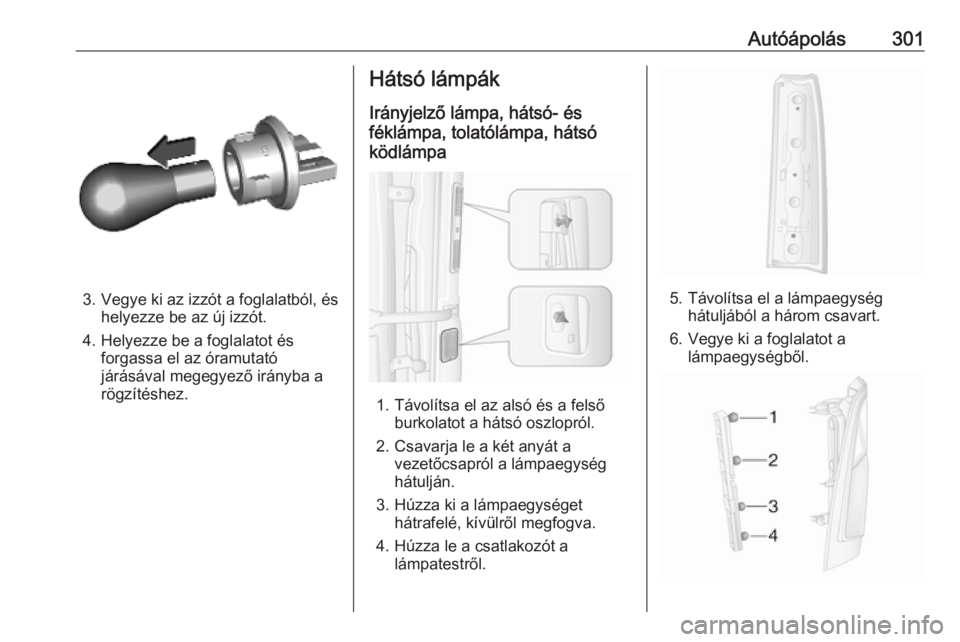

Autóápolás301
3. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be a foglalatot és forgassa el az óramutató
járásával megegyező irányba a
rögzítéshez.
Hátsó lámpák
Irányjelző lámpa, hátsó- és
féklámpa, tolatólámpa, hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.

302Autóápolás7. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Duplakabinos kivitel, fülkés alvázIrányjelző lámpa, hátsó- és féklámpa,tolatólámpa, hátsó ködlámpa
1. Szerelje ki a négy csavart a lencsékből.
2. Távolítsa el a lencséket a nyílásból.
3. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az egyik oldalon ( 4)
4. Szerelje be a lencsét a nyílásba és cserélje ki a négy csavart.

Autóápolás303Oldalsó irányjelző lámpák1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa a
helyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Csatlakoztassa a csatlakozót alámpatesthez.
6. Helyezze be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző lámpák 1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsó
tüköregység hátuljából.
4. Cserélje ki az izzót.
5. Szerelje be a foglalatot az alsó tüköregységbe.
6. Csavarja vissza a csavart.
Középső (felülre szerelt) féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.

304Autóápolás
3. Húzza ki a lámpaegységet ahelyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.
8. Csavarja vissza az anyát a vezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla világítás
1. Kapcsozza le a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Szerelje fel a burát és csatlakoztassa a csatlakozót a
lámpatesthez.
5. Szerelje be a lámpatestet.
Duplakabinos kivitel, fülkés alváz
1. Szerelje ki a két csavart a burából.
2. Vegye le a burát, és cserélje ki az
izzót.
3. Szerelje fel a burát és cserélje ki a két csavart.

Autóápolás305Belső világításLED világítás
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Első utastér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje be a lámpatestet.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Szerelje fel a burát és csatlakoztassa a csatlakozót a
lámpatesthez.
5. Szerelje be a lámpatestet.
Első ajtópanel-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
3. Cserélje ki az izzót és helyezze be
a foglalatot.
4. Szerelje be a lámpatestet.
Hátsó utastér-világítás Az izzócserét bízza szervizre.
Kesztyűtartó-világítás Az izzócserét bízza szervizre.

306AutóápolásMűszerfal-világításAz izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a műszerfal bal oldalán, a takarófedél mögött
● a motortérben, a hűtőrendszer kiegyenlítő tartálya alattCombi kivitel
Egy további biztosítékdoboz
helyezkedik el a hátsó ajtó mellett, a
csomagtér jobb oldalán, a kárpitelem
mögött.Bus kivitel
Egy további biztosítékdoboz
helyezkedik el a csomagtér jobb alsó
részén a fellépő kárpiteleme alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A hibás biztosítékot az elolvadt
szálról lehet felismerni.
Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet. Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.
Biztosítékcsipesz
A biztosítékcsipesz a műszerfali
biztosítékdobozban helyezkedhet el.
A csipesznek két oldala van, mindkét oldal más típusú biztosítékhoz van
kialakítva.

Autóápolás307
Fogja meg a biztosítékot a
biztosítékcsipesszel és húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A hűtőrendszer kiegyenlítő tartálya
alatt.
Távolítsa el a csavart a hűtőrendszer
kiegyenlítő tartályának
félremozdításához.
Csavarja ki a négy csavart a fedél
eltávolításához.
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.
Bizonyos áramköröket több biztosíték
is védhet.
SzimbólumÁramkörVSzélvédőfűtésnFűtő- és szellőzőrend‐
szer / LégkondicionálásSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóró

308AutóápolásSzimbólumÁramköraBal oldali tompított fény‐
szóró>Első ködlámpákLBal oldali távolsági fény‐ szóróNJobb oldali távolsági
fényszóróuABSKAblaktörlőQPneumatikus felfüg‐
gesztés
Műszerfali biztosítékdoboz
A takarófedél mögött helyezkedik el.
A fedél a felső részénél húzva
eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.SzimbólumÁramkörSJobb oldali helyzetjelző
lámpaTBal oldali helyzetjelző
lámpaxLégkondicionáló beren‐
dezés ventilátor&TachográfÍIzzításZInfotainment rendszer /
Ülésfűtés / Vezető Infor‐ mációs Központ / Audio
csatlakozások / RiasztólKihangosító készülékADPTovábbi kiegészítőkPTOMellékhajtásUÜlésfűtésSzimbólumÁramkörMElektronikus indítás‐
gátlóRSzélvédőmosó,Elektromos ablake‐
melők / Karosszéria
vezérlőegységnJobb oldali hátsó ablak‐
fűtésmBal oldali hátsó ablak‐
fűtésIKarosszéria-vezérlő
modul / Elektromos
ablakemelők / Fűtő- és
szellőzőrendszer /
LégkondicionálásSTOPFéklámpaZKarosszéria vezérlő‐
egységdBelső világítás /
FéklámpákuABS / Elektronikus
menetstabilizáló rend‐
szerjKürt
