OPEL VIVARO 2014 Ohjekirja (in Finnish)

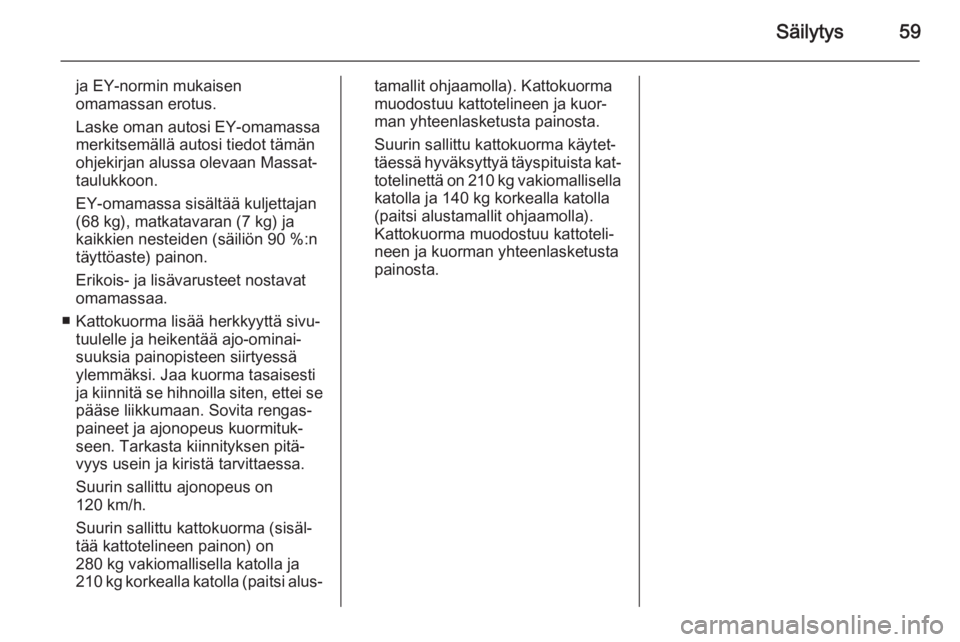

Säilytys59
ja EY-normin mukaisen
omamassan erotus.
Laske oman autosi EY-omamassa
merkitsemällä autosi tiedot tämän
ohjekirjan alussa olevaan Massat-
taulukkoon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää ajo-ominai‐suuksia painopisteen siirtyessä
ylemmäksi. Jaa kuorma tasaisesti
ja kiinnitä se hihnoilla siten, ettei se
pääse liikkumaan. Sovita rengas‐
paineet ja ajonopeus kuormituk‐
seen. Tarkasta kiinnityksen pitä‐
vyys usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma (sisäl‐
tää kattotelineen painon) on
280 kg vakiomallisella katolla ja
210 kg korkealla katolla (paitsi alus‐tamallit ohjaamolla). Kattokuorma muodostuu kattotelineen ja kuor‐
man yhteenlasketusta painosta.
Suurin sallittu kattokuorma käytet‐
täessä hyväksyttyä täyspituista kat‐ totelinettä on 210 kg vakiomallisella
katolla ja 140 kg korkealla katolla
(paitsi alustamallit ohjaamolla).
Kattokuorma muodostuu kattoteli‐
neen ja kuorman yhteenlasketusta painosta.

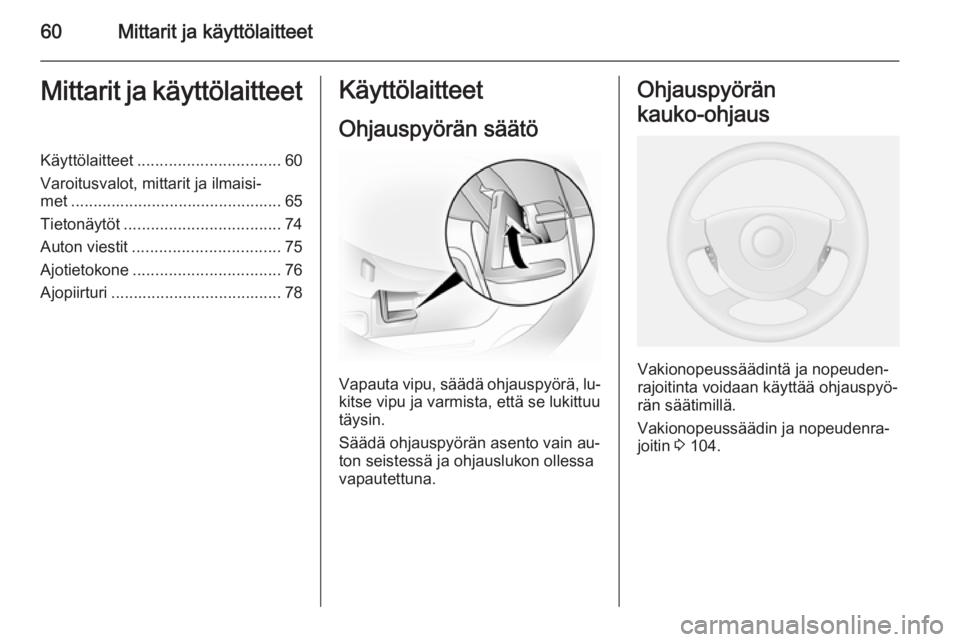

60Mittarit ja käyttölaitteetMittarit ja käyttölaitteetKäyttölaitteet................................ 60
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 65
Tietonäytöt ................................... 74
Auton viestit ................................. 75
Ajotietokone ................................. 76
Ajopiirturi ...................................... 78Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Vakionopeussäädintä ja nopeuden‐
rajoitinta voidaan käyttää ohjauspyö‐
rän säätimillä.
Vakionopeussäädin ja nopeudenra‐
joitin 3 104.

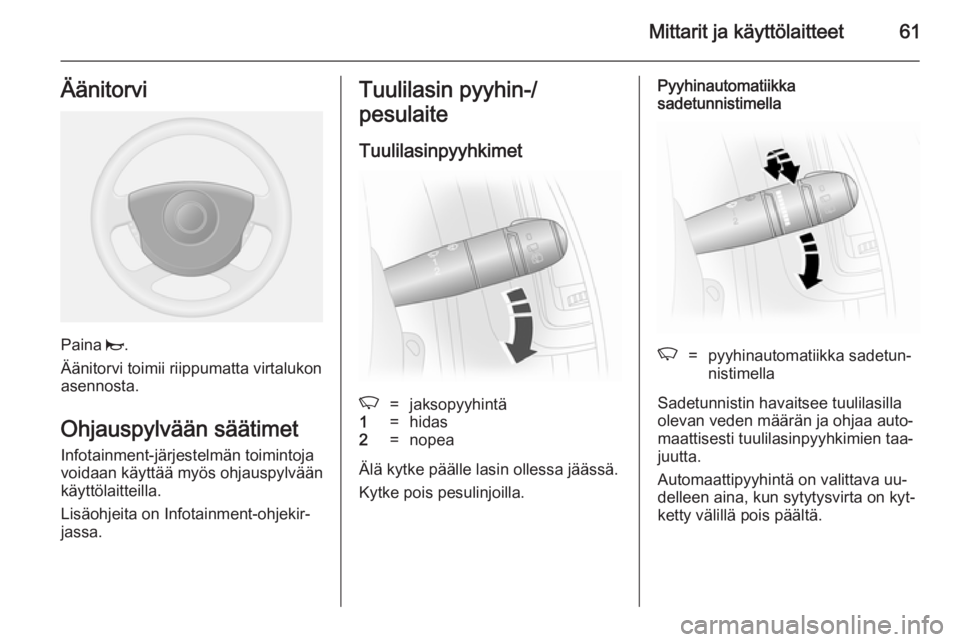

Mittarit ja käyttölaitteet61Äänitorvi
Paina j.
Äänitorvi toimii riippumatta virtalukon
asennosta.
Ohjauspylvään säätimet
Infotainment-järjestelmän toimintoja
voidaan käyttää myös ohjauspylvään
käyttölaitteilla.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Tuulilasin pyyhin-/
pesulaite
TuulilasinpyyhkimetK=jaksopyyhintä1=hidas2=nopea
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Pyyhinautomatiikka
sadetunnistimellaK=pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Automaattipyyhintä on valittava uu‐
delleen aina, kun sytytysvirta on kyt‐
ketty välillä pois päältä.

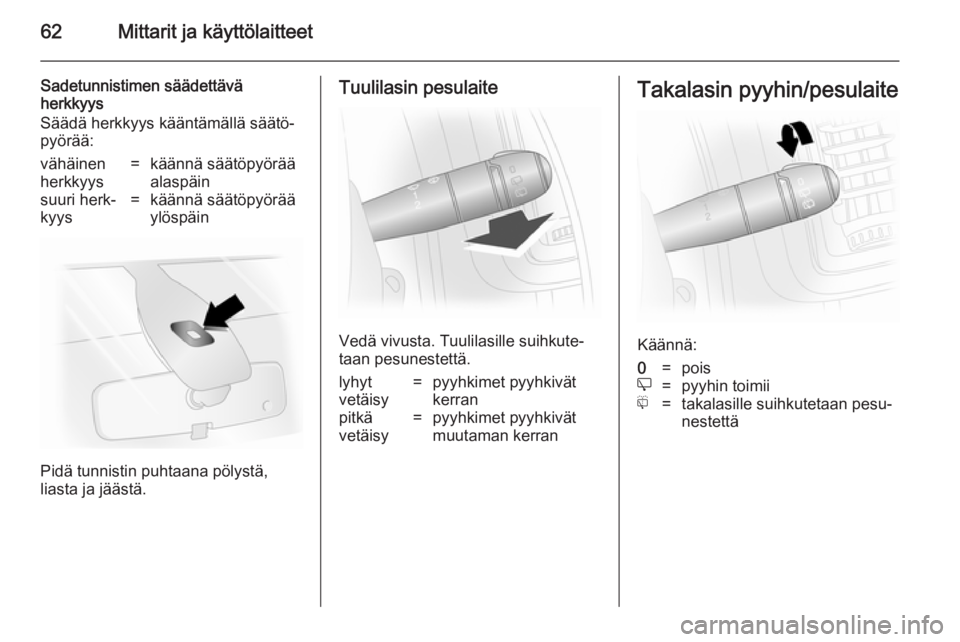

62Mittarit ja käyttölaitteet
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys kääntämällä säätö‐
pyörää:vähäinen
herkkyys=käännä säätöpyörää
alaspäinsuuri herk‐
kyys=käännä säätöpyörää
ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä.
lyhyt
vetäisy=pyyhkimet pyyhkivät
kerranpitkä
vetäisy=pyyhkimet pyyhkivät
muutaman kerranTakalasin pyyhin/pesulaite
Käännä:
0=poise=pyyhin toimiif=takalasille suihkutetaan pesu‐
nestettä

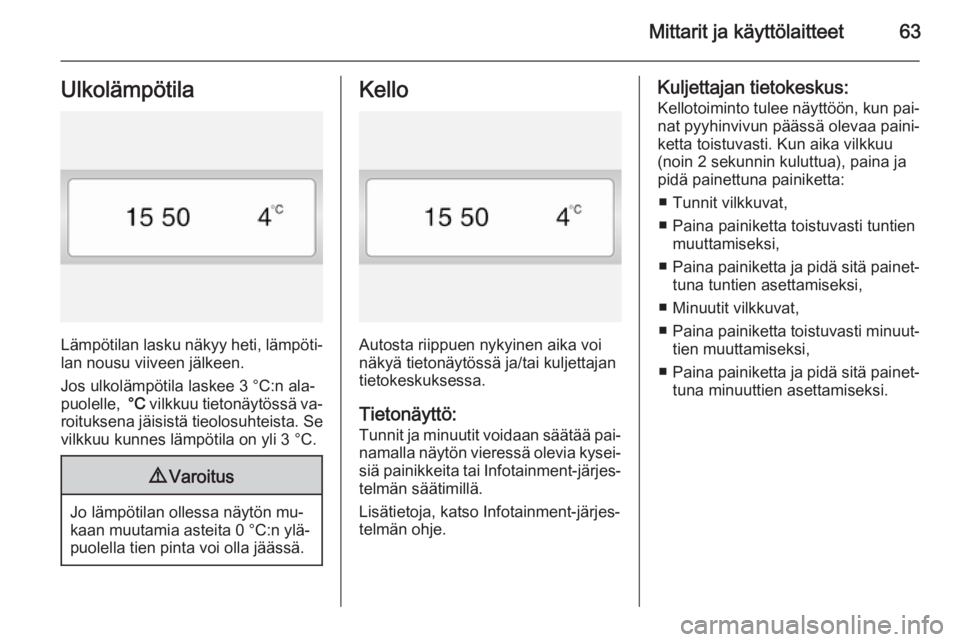

Mittarit ja käyttölaitteet63Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:n ala‐
puolelle, °C vilkkuu tietonäytössä va‐
roituksena jäisistä tieolosuhteista. Se
vilkkuu kunnes lämpötila on yli 3 °C.
9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Autosta riippuen nykyinen aika voi
näkyä tietonäytössä ja/tai kuljettajan
tietokeskuksessa.
Tietonäyttö: Tunnit ja minuutit voidaan säätää pai‐
namalla näytön vieressä olevia kysei‐
siä painikkeita tai Infotainment-järjes‐ telmän säätimillä.
Lisätietoja, katso Infotainment-järjes‐
telmän ohje.
Kuljettajan tietokeskus:
Kellotoiminto tulee näyttöön, kun pai‐
nat pyyhinvivun päässä olevaa paini‐
ketta toistuvasti. Kun aika vilkkuu
(noin 2 sekunnin kuluttua), paina ja
pidä painettuna painiketta:
■ Tunnit vilkkuvat,
■ Paina painiketta toistuvasti tuntien muuttamiseksi,
■ Paina painiketta ja pidä sitä painet‐
tuna tuntien asettamiseksi,
■ Minuutit vilkkuvat,
■ Paina painiketta toistuvasti minuut‐
tien muuttamiseksi,
■ Paina painiketta ja pidä sitä painet‐
tuna minuuttien asettamiseksi.

64Mittarit ja käyttölaitteetVirtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa.
Jos moottori ei käy sähkötoimisten li‐
sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu. Suurin tehonku‐
lutus saa olla enintään 120 wattia.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia tai akkua.Huomio
Vääräntyyppinen pistoke voi vau‐
rioittaa pistorasiaa.
Savukkeensytytin
Savukkeensytytin sijaitsee kojetau‐
lussa.
Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältäkäyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
Tuhkakupit
Huomio
Vain tuhkaa varten - ei palaville
jätteille.

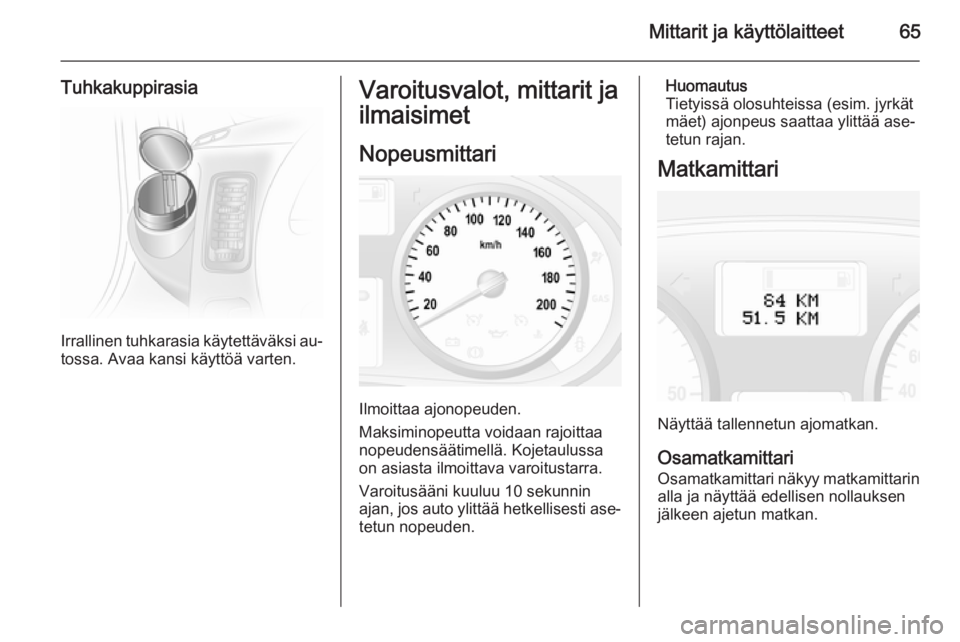

Mittarit ja käyttölaitteet65
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi au‐tossa. Avaa kansi käyttöä varten.
Varoitusvalot, mittarit ja
ilmaisimet
Nopeusmittari
Ilmoittaa ajonopeuden.
Maksiminopeutta voidaan rajoittaa
nopeudensäätimellä. Kojetaulussa on asiasta ilmoittava varoitustarra.
Varoitusääni kuuluu 10 sekunnin
ajan, jos auto ylittää hetkellisesti ase‐ tetun nopeuden.
Huomautus
Tietyissä olosuhteissa (esim. jyrkät
mäet) ajonpeus saattaa ylittää ase‐
tetun rajan.
Matkamittari
Näyttää tallennetun ajomatkan.
Osamatkamittari Osamatkamittari näkyy matkamittarin alla ja näyttää edellisen nollauksen
jälkeen ajetun matkan.

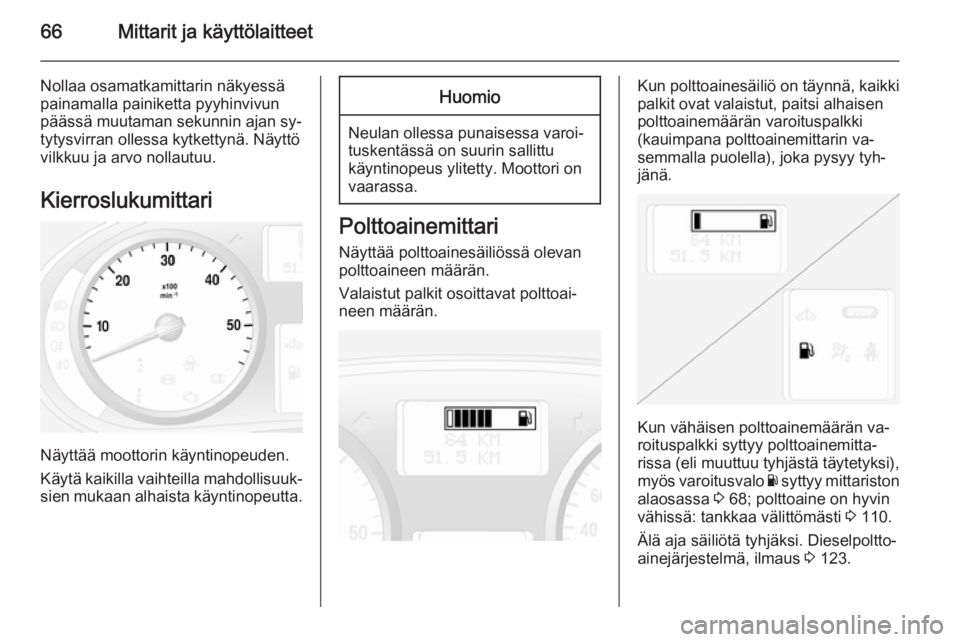

66Mittarit ja käyttölaitteet
Nollaa osamatkamittarin näkyessä
painamalla painiketta pyyhinvivun
päässä muutaman sekunnin ajan sy‐ tytysvirran ollessa kytkettynä. Näyttö
vilkkuu ja arvo nollautuu.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Valaistut palkit osoittavat polttoai‐
neen määrän.
Kun polttoainesäiliö on täynnä, kaikki
palkit ovat valaistut, paitsi alhaisen
polttoainemäärän varoituspalkki
(kauimpana polttoainemittarin va‐
semmalla puolella), joka pysyy tyh‐
jänä.
Kun vähäisen polttoainemäärän va‐
roituspalkki syttyy polttoainemitta‐
rissa (eli muuttuu tyhjästä täytetyksi),
myös varoitusvalo Y syttyy mittariston
alaosassa 3 68; polttoaine on hyvin
vähissä: tankkaa välittömästi 3 110.
Älä aja säiliötä tyhjäksi. Dieselpoltto‐
ainejärjestelmä, ilmaus 3 123.

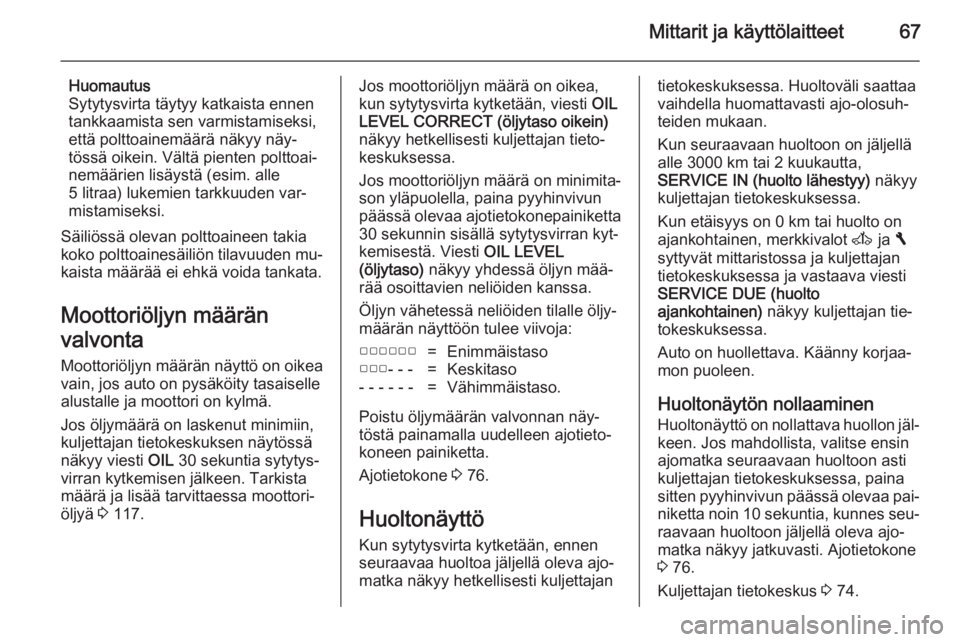

Mittarit ja käyttölaitteet67
Huomautus
Sytytysvirta täytyy katkaista ennen
tankkaamista sen varmistamiseksi,
että polttoainemäärä näkyy näy‐
tössä oikein. Vältä pienten polttoai‐ nemäärien lisäystä (esim. alle
5 litraa) lukemien tarkkuuden var‐
mistamiseksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Moottoriöljyn määrän
valvonta Moottoriöljyn määrän näyttö on oikea
vain, jos auto on pysäköity tasaiselle
alustalle ja moottori on kylmä.
Jos öljymäärä on laskenut minimiin,
kuljettajan tietokeskuksen näytössä
näkyy viesti OIL 30 sekuntia sytytys‐
virran kytkemisen jälkeen. Tarkista
määrä ja lisää tarvittaessa moottori‐ öljyä 3 117.Jos moottoriöljyn määrä on oikea,
kun sytytysvirta kytketään, viesti OIL
LEVEL CORRECT (öljytaso oikein) näkyy hetkellisesti kuljettajan tieto‐
keskuksessa.
Jos moottoriöljyn määrä on minimita‐ son yläpuolella, paina pyyhinvivun
päässä olevaa ajotietokonepainiketta 30 sekunnin sisällä sytytysvirran kyt‐
kemisestä. Viesti OIL LEVEL
(öljytaso) näkyy yhdessä öljyn mää‐
rää osoittavien neliöiden kanssa.
Öljyn vähetessä neliöiden tilalle öljy‐
määrän näyttöön tulee viivoja:▢▢▢▢▢▢=Enimmäistaso▢▢▢- - -=Keskitaso- - - - - -=Vähimmäistaso.
Poistu öljymäärän valvonnan näy‐
töstä painamalla uudelleen ajotieto‐
koneen painiketta.
Ajotietokone 3 76.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva ajo‐
matka näkyy hetkellisesti kuljettajan
tietokeskuksessa. Huoltoväli saattaa
vaihdella huomattavasti ajo-olosuh‐
teiden mukaan.
Kun seuraavaan huoltoon on jäljellä
alle 3000 km tai 2 kuukautta,
SERVICE IN (huolto lähestyy) näkyy
kuljettajan tietokeskuksessa.
Kun etäisyys on 0 km tai huolto on
ajankohtainen, merkkivalot A ja F
syttyvät mittaristossa ja kuljettajan
tietokeskuksessa ja vastaava viesti
SERVICE DUE (huolto
ajankohtainen) näkyy kuljettajan tie‐
tokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaaminen
Huoltonäyttö on nollattava huollon jäl‐ keen. Jos mahdollista, valitse ensinajomatka seuraavaan huoltoon astikuljettajan tietokeskuksessa, paina
sitten pyyhinvivun päässä olevaa pai‐
niketta noin 10 sekuntia, kunnes seu‐ raavaan huoltoon jäljellä oleva ajo‐
matka näkyy jatkuvasti. Ajotietokone
3 76.
Kuljettajan tietokeskus 3 74.

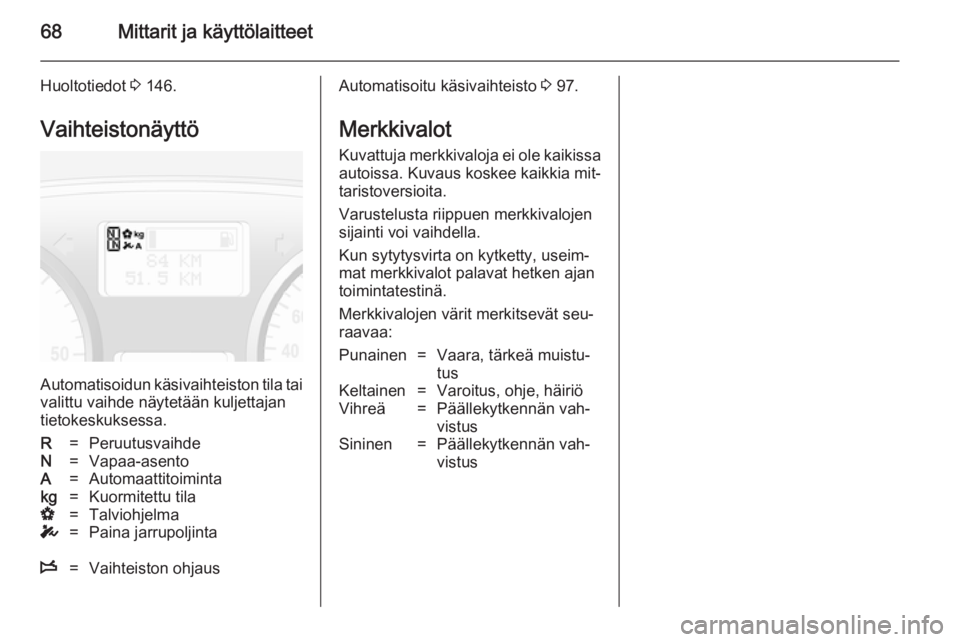

68Mittarit ja käyttölaitteet
Huoltotiedot 3 146.
Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään kuljettajan
tietokeskuksessa.
R=PeruutusvaihdeN=Vapaa-asentoA=Automaattitoimintakg=Kuormitettu tilaV=TalviohjelmaT=Paina jarrupoljintaW=Vaihteiston ohjausAutomatisoitu käsivaihteisto 3 97.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistus
