OPEL VIVARO B 2014.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 185, PDF Size: 4.21 MB
Page 61 of 185

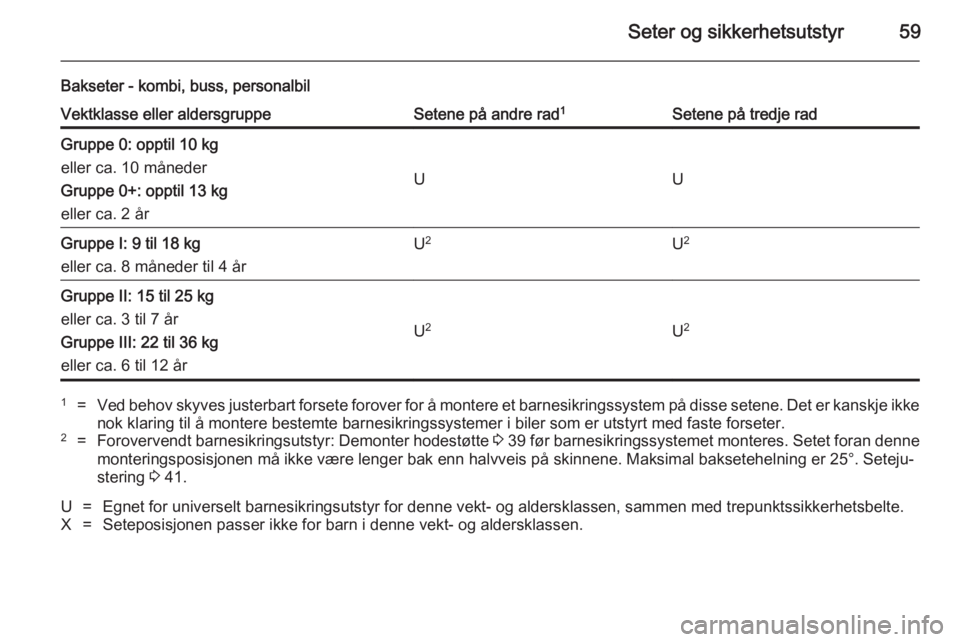

Seter og sikkerhetsutstyr59
Bakseter - kombi, buss, personalbilVektklasse eller aldersgruppeSetene på andre rad1Setene på tredje radGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
UU
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årU 2U2Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
U 2U2
1=Ved behov skyves justerbart forsete forover for å montere et barnesikringssystem på disse setene. Det er kanskje ikke
nok klaring til å montere bestemte barnesikringssystemer i biler som er utstyrt med faste forseter.2=Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 39 før barnesikringssystemet monteres. Setet foran denne
monteringsposisjonen må ikke være lenger bak enn halvveis på skinnene. Maksimal baksetehelning er 25°. Seteju‐
stering 3 41.U=Egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.X=Seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.

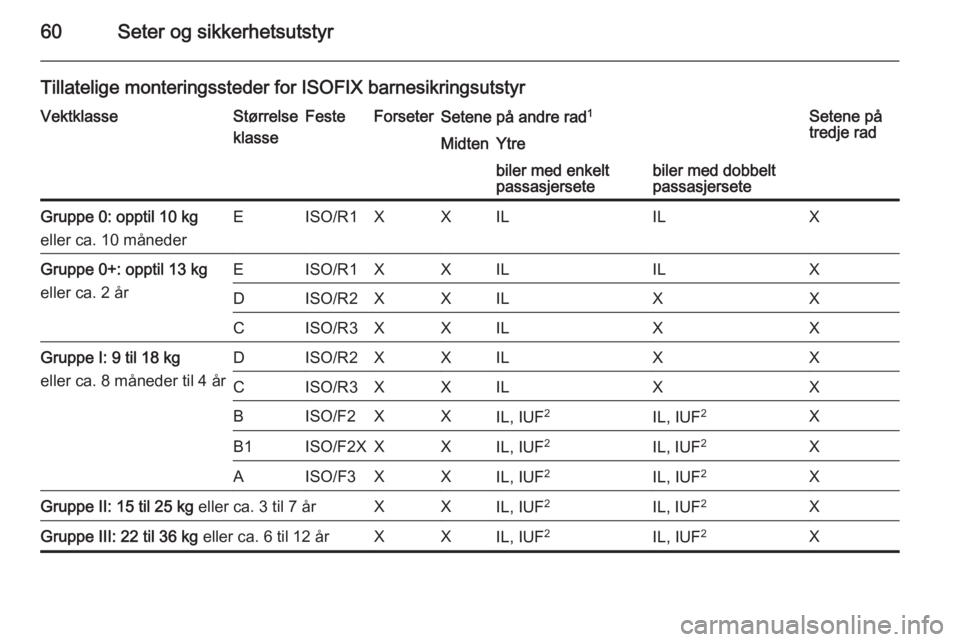

Page 62 of 185

60Seter og sikkerhetsutstyr
Tillatelige monteringssteder for ISOFIX barnesikringsutstyrVektklasseStørrelse
klasseFesteForseterSetene på andre rad 1Setene på
tredje radMidtenYtrebiler med enkelt
passasjersetebiler med dobbelt
passasjerseteGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XXILILXGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXXIL, IUF2IL, IUF 2XGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXIL, IUF2IL, IUF2X

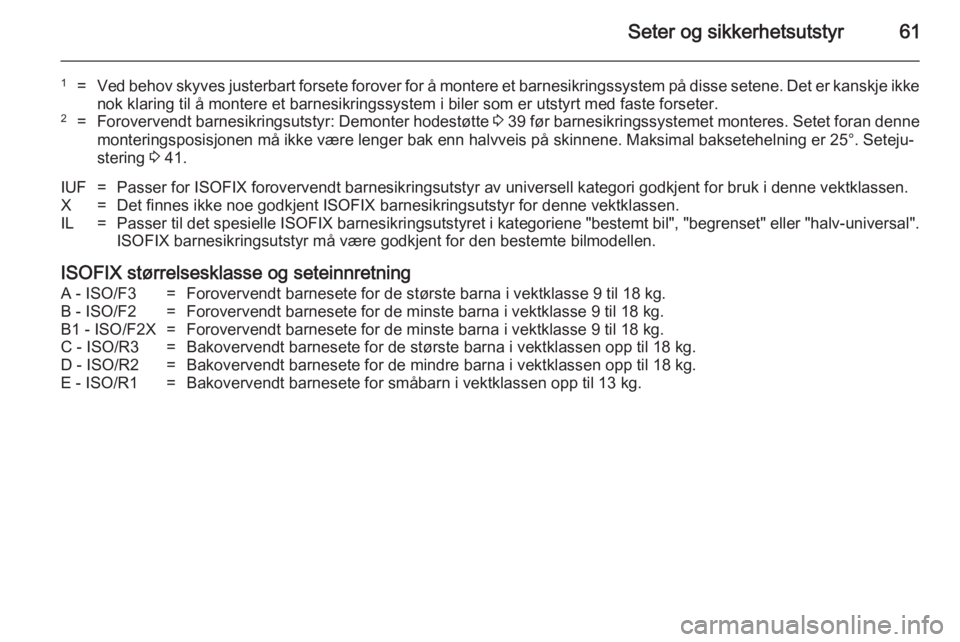

Page 63 of 185

Seter og sikkerhetsutstyr61
1=Ved behov skyves justerbart forsete forover for å montere et barnesikringssystem på disse setene. Det er kanskje ikkenok klaring til å montere et barnesikringssystem i biler som er utstyrt med faste forseter.2=Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 39 før barnesikringssystemet monteres. Setet foran denne
monteringsposisjonen må ikke være lenger bak enn halvveis på skinnene. Maksimal baksetehelning er 25°. Seteju‐
stering 3 41.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.IL=Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

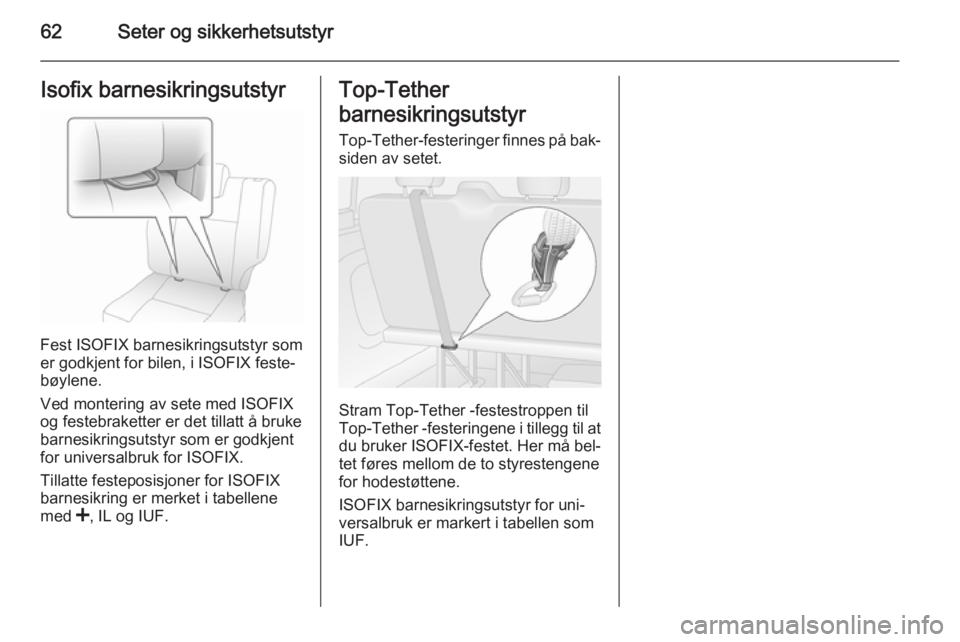

Page 64 of 185

62Seter og sikkerhetsutstyrIsofix barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.
Top-Tether
barnesikringsutstyr Top-Tether -festeringer finnes på bak‐
siden av setet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert i tabellen som
IUF.

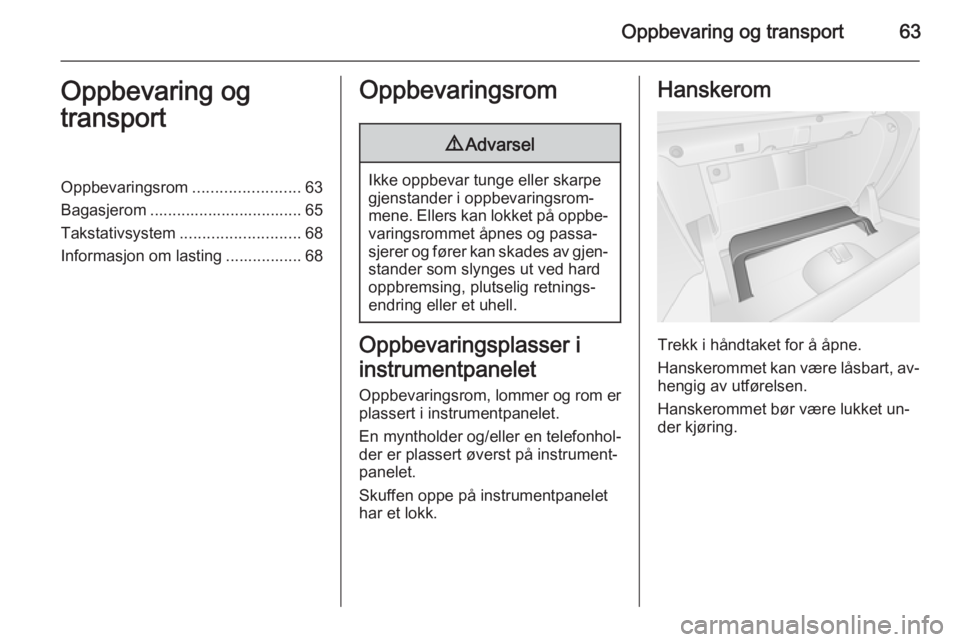

Page 65 of 185

Oppbevaring og transport63Oppbevaring og
transportOppbevaringsrom ........................63
Bagasjerom .................................. 65
Takstativsystem ........................... 68
Informasjon om lasting ................. 68Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er plassert i instrumentpanelet.
En myntholder og/eller en telefonhol‐
der er plassert øverst på instrument‐
panelet.
Skuffen oppe på instrumentpanelet
har et lokk.
Hanskerom
Trekk i håndtaket for å åpne.
Hanskerommet kan være låsbart, av‐
hengig av utførelsen.
Hanskerommet bør være lukket un‐
der kjøring.

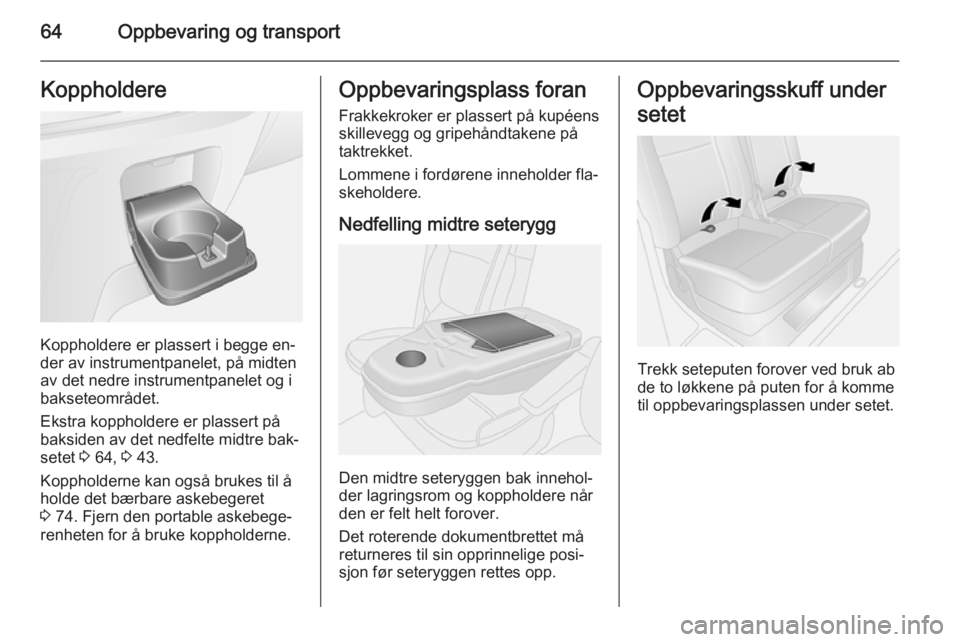

Page 66 of 185

64Oppbevaring og transportKoppholdere
Koppholdere er plassert i begge en‐
der av instrumentpanelet, på midten
av det nedre instrumentpanelet og i
bakseteområdet.
Ekstra koppholdere er plassert på
baksiden av det nedfelte midtre bak‐
setet 3 64, 3 43.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 74. Fjern den portable askebege‐
renheten for å bruke koppholderne.
Oppbevaringsplass foran
Frakkekroker er plassert på kupéens skillevegg og gripehåndtakene på
taktrekket.
Lommene i fordørene inneholder fla‐
skeholdere.
Nedfelling midtre seterygg
Den midtre seteryggen bak innehol‐
der lagringsrom og koppholdere når
den er felt helt forover.
Det roterende dokumentbrettet må
returneres til sin opprinnelige posi‐
sjon før seteryggen rettes opp.
Oppbevaringsskuff under
setet
Trekk seteputen forover ved bruk ab
de to løkkene på puten for å komme til oppbevaringsplassen under setet.
Page 67 of 185

Oppbevaring og transport65
Lange gjenstander kan lagres under
baksetene ved å frigjøre de nedre
kledningsklaffene. Vipp den fremre
klaffen innover og trekk i tappen bak
setet for å åpne den bakre klaffen.
Oppbevaringsrom over
førerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Bagasjerom
Bagasjeromsdeksel Hattehylle bak
Den bakre pakkehyllen kan bestå av
to deler; en venstre og en høyre del.
Den høyre delen kan felles over på den venstre delene, og gir dermedstørre fleksibilitet i bagasjerommet.
Den maksimalt tillatte belastningen er 50 kg.
Legg aldri svært tunge eller skarpe
gjenstander på hattehyllen bak.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.

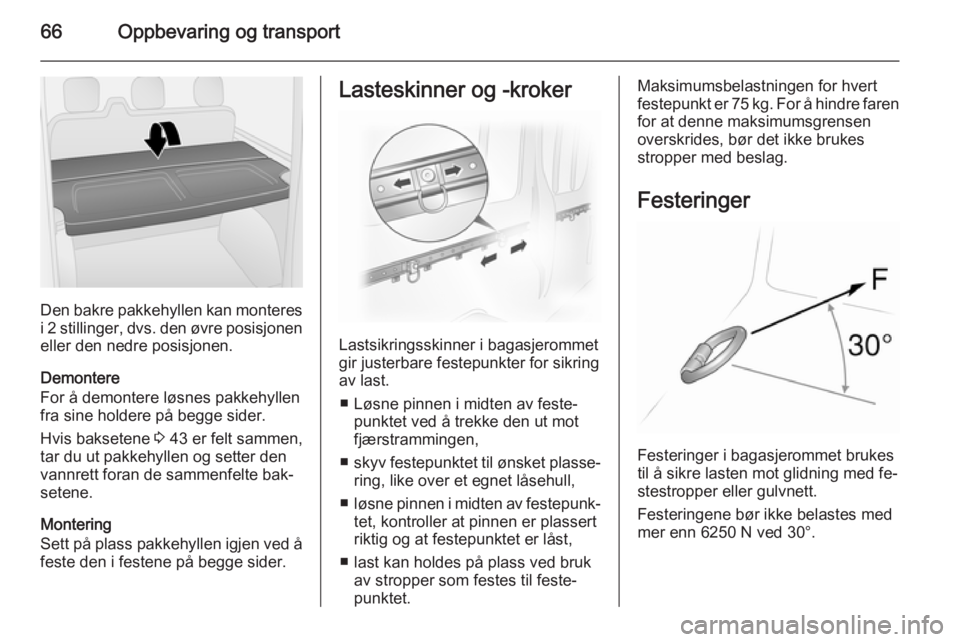

Page 68 of 185

66Oppbevaring og transport
Den bakre pakkehyllen kan monteres
i 2 stillinger, dvs. den øvre posisjonen
eller den nedre posisjonen.
Demontere
For å demontere løsnes pakkehyllen fra sine holdere på begge sider.
Hvis baksetene 3 43 er felt sammen,
tar du ut pakkehyllen og setter den vannrett foran de sammenfelte bak‐
setene.
Montering
Sett på plass pakkehyllen igjen ved å
feste den i festene på begge sider.
Lasteskinner og -kroker
Lastsikringsskinner i bagasjerommet
gir justerbare festepunkter for sikring
av last.
■ Løsne pinnen i midten av feste‐ punktet ved å trekke den ut mot
fjærstrammingen,
■ skyv festepunktet til ønsket plasse‐
ring, like over et egnet låsehull,
■ løsne pinnen i midten av festepunk‐
tet, kontroller at pinnen er plassert
riktig og at festepunktet er låst,
■ last kan holdes på plass ved bruk av stropper som festes til feste‐
punktet.
Maksimumsbelastningen for hvert
festepunkt er 75 kg. For å hindre faren for at denne maksimumsgrensen
overskrides, bør det ikke brukes
stropper med beslag.
Festeringer
Festeringer i bagasjerommet brukes
til å sikre lasten mot glidning med fe‐
stestropper eller gulvnett.
Festeringene bør ikke belastes med
mer enn 6250 N ved 30°.

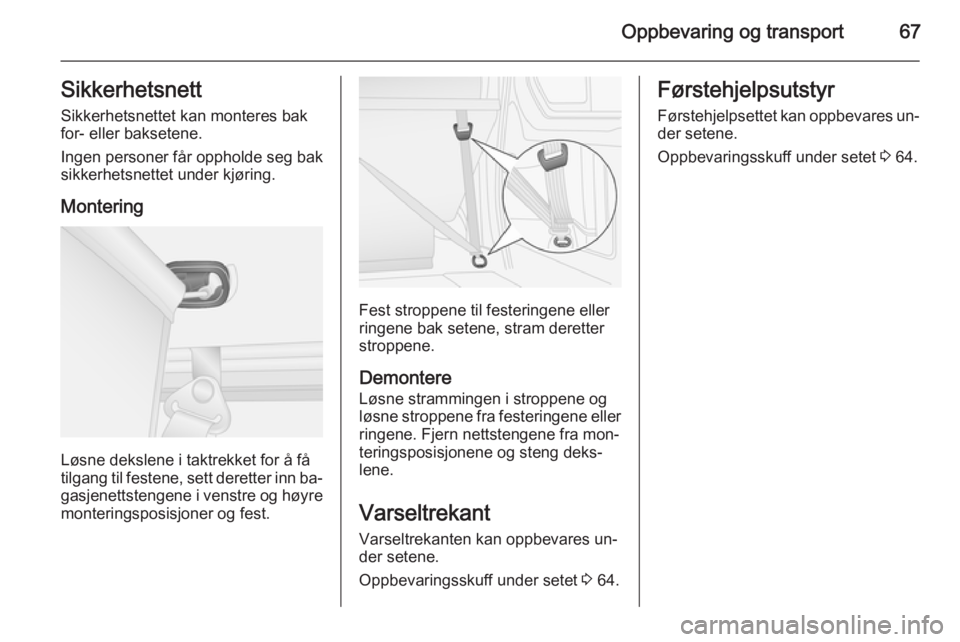

Page 69 of 185

Oppbevaring og transport67Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
for- eller baksetene.
Ingen personer får oppholde seg bak sikkerhetsnettet under kjøring.
Montering
Løsne dekslene i taktrekket for å få
tilgang til festene, sett deretter inn ba‐
gasjenettstengene i venstre og høyre monteringsposisjoner og fest.
Fest stroppene til festeringene eller
ringene bak setene, stram deretter
stroppene.
Demontere
Løsne strammingen i stroppene og
løsne stroppene fra festeringene eller
ringene. Fjern nettstengene fra mon‐
teringsposisjonene og steng deks‐
lene.
Varseltrekant
Varseltrekanten kan oppbevares un‐
der setene.
Oppbevaringsskuff under setet 3 64.
Førstehjelpsutstyr
Førstehjelpsettet kan oppbevares un‐ der setene.
Oppbevaringsskuff under setet 3 64.

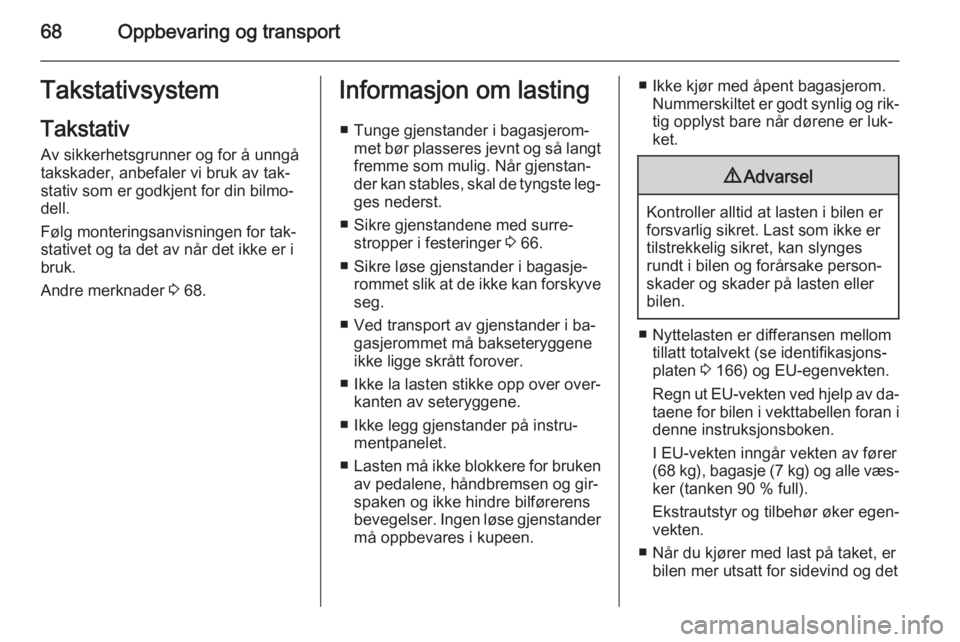

Page 70 of 185

68Oppbevaring og transportTakstativsystemTakstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell.
Følg monteringsanvisningen for tak‐
stativet og ta det av når det ikke er i
bruk.
Andre merknader 3 68.Informasjon om lasting
■ Tunge gjenstander i bagasjerom‐ met bør plasseres jevnt og så langtfremme som mulig. Når gjenstan‐der kan stables, skal de tyngste leg‐
ges nederst.
■ Sikre gjenstandene med surre‐ stropper i festeringer 3 66.
■ Sikre løse gjenstander i bagasje‐ rommet slik at de ikke kan forskyveseg.
■ Ved transport av gjenstander i ba‐ gasjerommet må bakseteryggene
ikke ligge skrått forover.
■ Ikke la lasten stikke opp over over‐ kanten av seteryggene.
■ Ikke legg gjenstander på instru‐ mentpanelet.
■ Lasten må ikke blokkere for bruken
av pedalene, håndbremsen og gir‐ spaken og ikke hindre bilførerens
bevegelser. Ingen løse gjenstander
må oppbevares i kupeen.■ Ikke kjør med åpent bagasjerom.
Nummerskiltet er godt synlig og rik‐tig opplyst bare når dørene er luk‐
ket.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 166) og EU-egenvekten.
Regn ut EU-vekten ved hjelp av da‐
taene for bilen i vekttabellen foran i denne instruksjonsboken.
I EU-vekten inngår vekten av fører
(68 kg), bagasje (7 kg) og alle væs‐ ker (tanken 90 % full).
Ekstrautstyr og tilbehør øker egen‐
vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
