OPEL VIVARO B 2015.5 Kezelési útmutató (in Hungarian)

Hőmérséklet-szabályozás109
Maximális hűtésRövid időre nyissa ki az ablakokat,
hogy a felforrósodott levegő gyorsan
el tudjon távozni.
■ A hűtés AC legyen bekapcsolva.
■ Kapcsolja be a belső levegőkeringtető rendszert 4.
■ Állítsa a levegőelosztó kapcsolót M állásba.
■ Állítsa a hőmérséklet-szabályozót a leghidegebb állásba.
■ Állítsa a ventilátort a legmagasabb fokozatra.
■ Nyissa ki az összes szellőzőnyílást.
Az ablakok párátlanítása és
jégmentesítése ■ Állítsa a hőmérsékletszabályozót a legmelegebb fokozatra.
■ Állítsa a ventilátort a legmagasabb fokozatra.
■ Állítsa a levegőelosztó kapcsolót V állásba.
■ Kapcsolja be a hűtést AC.
■ Kapcsolja be a hátsó ablakfűtést Ü.■ Az oldalsó szellőzőnyílásokat
szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
■ A lábtér egyidejű fűtéséhez a levegőelosztó kapcsolót forgassa
J állásba.
Hátsó ablakfűtés 3 43.
Elektronikus
légkondicionáló rendszer
Kezelőszervek: ■ Levegőelosztás
■ Hőmérséklet
■ Ventilátor
AUTO=automatikus üzemmódÊ=párátlanítás és
jégmentesítésÜ=hátsó ablakfűtésAC OFF=légkondicionálás
kikapcsolásau=belső levegőkeringtetés
Hátsó ablakfűtés Ü 3 43.
A rendszer az előre kiválasztott
hőmérsékletet automatikusan
fenntartja. Automatikus
üzemmódban a ventilátor-
fordulatszám és a levegőelosztás
automatikusan szabályozza a
légáramlást.
A rendszer kézileg is beállítható a
levegőelosztó és a ventilátor
kapcsolók segítségével.
Az elektronikus légkondicionáló
rendszer csak járó motor mellett
teljesen üzemképes.
Automatikus üzemmód AUTO Alapbeállítások a legnagyobb
komfort biztosításához:
■ Kapcsolja be a ventilátort.

110Hőmérséklet-szabályozás
■ Nyomja meg az AUTO gombot; a
ventilátor-fordulatszám,
levegőelosztás, hűtés és a levegő-
visszakeringtetés szabályozása
automatikusan történik.
■ Állítsa be a kívánt hőmérsékletet.
■ Nyissa ki az összes szellőzőnyílást.
Az elektronikus légkondicionáló
rendszer kikapcsolásához kapcsolja
ki a ventilátort.
A kívánt hőmérséklet beállítása A hőmérsékletet állítsa be a kívántértékre.
Ha minimális hőmérsékletet állít be, a
hőmérséklet-szabályozó rendszer
maximális hűtéssel működik.
Ha maximális hőmérsékletet állít be,
a hőmérséklet-szabályozó rendszer
maximális fűtéssel működik.
Az ablakok párátlanítása és
jégmentesítése ■ Nyomja meg a Ê gombot. A LED
világít a gombban, amikor be van
kapcsolva.■ A hőmérséklet, levegőelosztás és a
hűtés szabályozása automatikusantörténik, és a ventilátor magas
fordulatszámon üzemel.
■ Kapcsolja be a hátsó ablakfűtést Ü
3 43.
Az automatikus üzemmódhoz történő
visszatéréshez: nyomja meg a Ê
vagy AUTO gombot.
Megjegyzés
Ha járó motor mellett megnyomja a
Ê gombot, az Autostop letiltásra
kerül mindaddig, míg ismét meg
nem nyomja a Ê gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a Ê gombot, a
motor automatikusan újraindul.
Stop-start rendszer 3 125.
Kézi beállítások
Az alábbi beállítások manuális módosítása kikapcsolja az
automatikus üzemmódot:
Ventilátor Z
A ventilátort manuálisan a kívánt
fokozatra kapcsolva állítsa be a
ventilátor kívánt fordulatszámát.Ha a ventilátor ki van kapcsolva,
akkor a légkondicionáló is kikapcsol.
Levegőelosztás M
Nyomja meg a megfelelő gombot a
kívánt beállításhoz. A LED világít a
gombban, amikor be van kapcsolva.R=a szélvédőre és az első
oldalablakokra.M=a fejtérbe.S=a lábtérbe.
A beállítások kombinációja két gomb
megnyomásával lehetséges, amíg
mindkét LED világítani nem kezd.
Az Automatikus üzemmódhoz való
visszatéréshez: Nyomja meg a
AUTO gombot.
Hűtés AC A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a levegőt,
amikor a külső hőmérséklet
meghalad egy adott értéket. Ezért
kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.

Hőmérséklet-szabályozás111
Megjegyzés
A légkondicionáló teljesítménye
csökken, amikor be van kapcsolva
az ECO üzemmód 3 119.
Ha nincs szükség hűtésre vagy
szárításra, nyomja meg a AC OFF
gombot a hűtőrendszer
kikapcsolásához, és ezáltal
üzemanyag megtakarításhoz. LED
világít a gombban.
Az Automatikus üzemmódhoz való
visszatéréshez: Nyomja meg a
AUTO gombot.
Belső levegőkeringtetés u
Kapcsolja be vagy ki a manuális visszakerintgtetés üzemmódot a u
gombbal. A LED világít a gombban, amikor be van kapcsolva.9 Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés
nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről
bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Az Automatikus üzemmódhoz való
visszatéréshez: Nyomja meg a
AUTO gombot.
Hátsó utastérfűtés
A hátsó utastér fűtőventilátora a
hátsó szellőzőnyílásokon keresztül
levegőt juttat a hátsó utastérbe.
A levegőáramlás erősségét a
ventilátor határozza meg. A levegő
hőmérséklete a műszerfalon található
hőmérséklet-szabályozóval állítható.
Hátsó légkondicionáló
rendszer
A hátsó utastér légkondicionáló
berendezése az első utastér
légkondicionáló rendszerével együtt
működik.

112Hőmérséklet-szabályozás
Hátsó légkondicionáló
ventilátorkapcsoló
A hátsó utastér légkondicionáló
ventilátora a hátsó
szellőzőnyílásokon keresztül levegőt juttat a hátsó utastérbe.
Kapcsolja be a ventilátort működő
légkondícionáló rendszer mellett,
hogy a rendszer lehűtse és
párátlanítsa a belépő levegőt.
A levegőáramlás erősségét a
ventilátor határozza meg.
Kiegészítő fűtés
Hűtőfolyadék-melegítő Az Eberspächer motorfüggetlen,
üzemanyag-táprendszerű hűtőközeg
fűtés gyorsan felfűti a motor
hűtőfolyadékot, így lehetővé teszi a
gépkocsi belső terének fűtését a
motor járatása nélkül.Figyelem!
Ne érjen a kipufogócsőhöz. Ez a
motor leállítását követően is forró
lehet a hűtőfolyadék-fűtés
működése miatt.
Indítás vagy a rendszer indulásának
programozása előtt kapcsolja a
gépjármű hőmérséklet-szabályozó
rendszerét fűtésre és a levegő
elosztást V-ra.
9Figyelmeztetés
Tankolás közben, por vagy
gyúlékony pára jelenlétében vagy
zárt térben (pl. garázsban), ne
működtessük a rendszert.
Ha nincs rá szükség, kapcsolja ki. A beprogramozott futásidő után a fűtés
automatikusan leáll. Akkor is
kikapcsol, ha a gépkocsi
üzemanyagszintje nagyon
lecsökken.
Működés közben a gépjármű
akkumulátorának energiáját
használja. Ezért a vezetési időnek
legalább olyan hosszúnak kell lennie,
mint a fűtési időnek. Rövid utazási
időtartamok esetén rendszeresen
ellenőrizze a járműakkumulátort, és
szükség esetén töltse újra.
A hatékony teljesítmény biztosítása
érdekében havonta egyszer rövid
időre működtesse a kiegészítő fűtést.

Hőmérséklet-szabályozás113
VezérlőegységekAz időzítő vagy távvezérlő egység
be- és kikapcsolja a rendszert, és
egyedi indulási idők
beprogramozására is használható.
Stopperóra1 X
Indítógomb=Be/kikapcsolja a
vezérlőegységet, és
megváltoztatja a
kijelzett információt2 q Vissza
gomb=Funkciók
kiválasztására
szolgál a
menüsorból, és
értékeket állít be3 Menüsor=Megmutatja a
választható
funkciókat: Y, x , P ,
Ö és Y4 r Előre
gomb=Funkciók
kiválasztására
szolgál a
menüsorból, és
értékeket állít be5 OK gomb=Megerősíti a
kiválasztást
Távirányító
A vezérlőgombok az időzítőnél
előzőleg leírttal azonos módon
működnek.
A távvezérlés aktiválásához nyomja
meg az X indítógombot, és akkor
engedje el, ha a menüsor megjelenik
a kijelzőn. A jel kijelző és a(z) SENd
röviden megjelenik a kijelzőn, ezt követi a hőmérséklet.9 Figyelmeztetés
Tankolás közben kapcsolja ki a
távvezérlő egységet és a fűtést.
Lekapcsolásához, hogy elkerülje a
véletlenszerű működtetést, nyomja
meg és tartsa lenyomva a(z) X
indítógombot.
A távvezérlő maximális hatóköre
600 méter. A hatókört a környezeti
feltételek, és a lemerülőben lévő
akkumulátor szűkíthetik.

114Hőmérséklet-szabályozás
A távvezérlő egység mellett a fűtés
30 percre a gomb használatával is be
vagy kikapcsolható.
Akkumulátorcsere
Ha a távvezérlő hatóköre lecsökkent
vagy az akkumulátor töltöttség
szimbólum világít, cserélje ki az
akkumulátort.
Nyissa ki a fedelet egy pénzérme
segítségével, és cserélje ki az
akkumulátort (CD 2430 vagy
hasonló). Ügyeljen rá, hogy az új
akkumulátor megfelelően, a pozitív
( < ) oldalával a pozitív terminálok felé
legyen behelyezve. Gondosan
helyezze vissza a fedelet.
A régi akkumulátorok leselejtezését a
környezetvédelmi előírásoknak
megfelelően végezze.
Az elemek nem tartoznak a háztartási
hulladékhoz. Elhelyezésükről a
megfelelő újrahasznosító
gyűjtőhelyeken kell gondoskodni.
Távvezérlés hiba kijelzése
cobA=Gyenge jel -
állítson a
helyzetenconP=Nincs jel -
menjen közelebbbALo=Akkumulátor
gyenge -
cserélje ki az
akkumulátortErr=Rendszerhiba -
kérjen tanácsot
szakszervizétőlAdd, AddE=Rendszer tanuló
üzemmódban
Távvezérlés tanítása
Ha az jármű akkumulátorát
újracsatlakoztatják, a műszerfal
gombon lévő LED világít, és a
rendszer automatikusan konfigurálja
a távvezérlés menüt. Ha LED villog,
nyomja meg a távvezérlőn az OK
gombot, válassza az Add vagy AddE
parancsot, és erősítse meg a
választást.
A kiegészítő távvezérlő egységek is
konfigurálhatók. Addig nyomja a
gombot, amíg a LED villog, kapcsolja be a távvezérlőt, válassza az Add
parancsot, és erősítse meg a
választást.
AddE csak az aktuális távvezérlőt
tanítja, és minden korábban
konfigurált egységet blokkol. Add
maximum 4 távvezérlő egységet
tanít, de egyszerre csak egy tudja
működtetni a rendszert.

Hőmérséklet-szabályozás115
MűködtetésFűtés Y
Válassza a menüsorban a Y
parancsot, és erősítse meg a
választást. Az előre meghatározott
fűtési időtartam, pl. L 30 villog a
kijelzőn. A gyári beállítás 30 perc.
A fűtési időtartam időszakos
beállítását végezze a(z) q vagy a(z)
r gombbal, majd erősítse meg. Az
érték 10 - 120 perc közötti értékre állítható. Energiafogyasztás miatt
figyeljen a fűtés időtartamára.
A kikapcsoláshoz válassza ki a
menüsorban ismét a Y gombot, és
erősítse meg a választást.
Szellőzés x
Válassza a menüsorban a x
parancsot, és erősítse meg a
választást.
A szellőzés időtartama elfogadható
vagy állítható. A megmutatott
időtartam megerősítés nélkül
elfogadásra kerül.A kikapcsoláshoz válassza ki a
menüsorban ismét a x gombot, és
erősítse meg a választást.
Programozás P
Maximum 3 előre beállított indulási idő programozható, egy napra vagy egy hétre.
■ Válassza a menüsorban a P
parancsot, és erősítse meg a
választást
■ Válassza ki a kívánt memóriaszámot ( 1, 2 vagy 3), és
erősítse meg
■ Válassza ki a napot, és erősítse meg
■ Válassza ki az órát, és erősítse meg
■ Válassza ki a percet, és erősítse meg
■ Válassza ki a Y vagy x parancsot,
és erősítse meg
■ Szükség esetén, indulás előtt állítsa be a futási idő időtartamát,
és erősítse megA következő, aktiválandó előre
beállított memóriaszám alá van
húzva, a hét napja látszik. Ismételje
meg a műveletet a másik előbeállítási memória számokkal is.
Ha a művelet közben megnyomja a(z) X gombot, a program beállítások
eltárolása nélkül kiléphet.
Előre beállított indulási idő törléséhez
kövesse a programozás lépéseit,
amíg a Y fűtés szimbólum villogni
kezd. Nyomja meg a(z) q vagy r
gombot, amíg oFF megjelenik a
kijelzőn, majd erősítse meg.
A fűtés a programozott indulási idő
után 5 perccel automatikusan leáll.
Megjegyzés
A távvezérlő rendszer része egy
hőmérséklet érzékelő, mely
kiszámítja az üzemidőt a környezeti
hőmérséklet és a kívánt fűtési szint
(ECO vagy HIGH) alapján. A
rendszer automatikusan a
beprogramozott indulási idő előtt 5
és 60 perc közötti időtartammal
kezd.

116Hőmérséklet-szabályozás

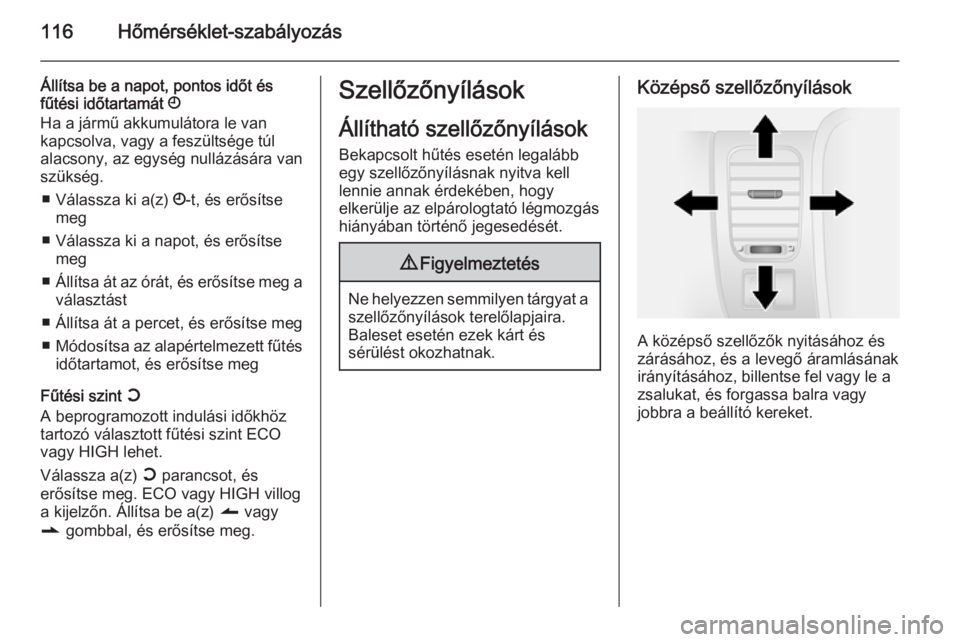

Állítsa be a napot, pontos időt és
fűtési időtartamát Ö
Ha a jármű akkumulátora le van
kapcsolva, vagy a feszültsége túl
alacsony, az egység nullázására van
szükség.
■ Válassza ki a(z) Ö-t, és erősítse
meg
■ Válassza ki a napot, és erősítse meg
■ Állítsa át az órát, és erősítse meg a
választást
■ Állítsa át a percet, és erősítse meg
■ Módosítsa az alapértelmezett fűtés
időtartamot, és erősítse meg
Fűtési szint Y
A beprogramozott indulási időkhöz
tartozó választott fűtési szint ECO vagy HIGH lehet.
Válassza a(z) Y parancsot, és
erősítse meg. ECO vagy HIGH villog
a kijelzőn. Állítsa be a(z) q vagy
r gombbal, és erősítse meg.Szellőzőnyílások
Állítható szellőzőnyílások
Bekapcsolt hűtés esetén legalább
egy szellőzőnyílásnak nyitva kell
lennie annak érdekében, hogy
elkerülje az elpárologtató légmozgás hiányában történő jegesedését.9 Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
szellőzőnyílások terelőlapjaira.
Baleset esetén ezek kárt és
sérülést okozhatnak.
Középső szellőzőnyílások
A középső szellőzők nyitásához és
zárásához, és a levegő áramlásának irányításához, billentse fel vagy le a
zsalukat, és forgassa balra vagy
jobbra a beállító kereket.

Hőmérséklet-szabályozás117

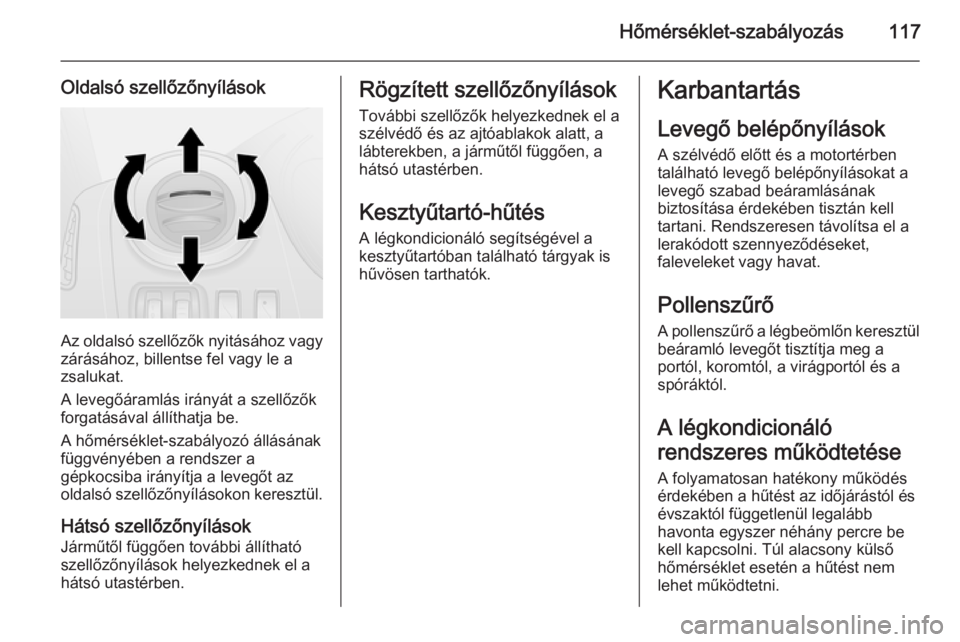

Oldalsó szellőzőnyílások
Az oldalsó szellőzők nyitásához vagy
zárásához, billentse fel vagy le a
zsalukat.
A levegőáramlás irányát a szellőzők forgatásával állíthatja be.
A hőmérséklet-szabályozó állásának
függvényében a rendszer a
gépkocsiba irányítja a levegőt az
oldalsó szellőzőnyílásokon keresztül.
Hátsó szellőzőnyílások
Járműtől függően további állítható
szellőzőnyílások helyezkednek el a
hátsó utastérben.
Rögzített szellőzőnyílások
További szellőzők helyezkednek el a
szélvédő és az ajtóablakok alatt, a lábterekben, a járműtől függően, a
hátsó utastérben.
Kesztyűtartó-hűtés
A légkondicionáló segítségével a
kesztyűtartóban található tárgyak is
hűvösen tarthatók.Karbantartás
Levegő belépőnyílások A szélvédő előtt és a motortérben
található levegő belépőnyílásokat a
levegő szabad beáramlásának
biztosítása érdekében tisztán kell
tartani. Rendszeresen távolítsa el a
lerakódott szennyeződéseket,
faleveleket vagy havat.
Pollenszűrő A pollenszűrő a légbeömlőn keresztül
beáramló levegőt tisztítja meg a
portól, koromtól, a virágportól és a
spóráktól.
A légkondicionáló
rendszeres működtetése
A folyamatosan hatékony működés
érdekében a hűtést az időjárástól és
évszaktól függetlenül legalább
havonta egyszer néhány percre be
kell kapcsolni. Túl alacsony külső
hőmérséklet esetén a hűtést nem
lehet működtetni.

118Hőmérséklet-szabályozásÁtvizsgálás
Az optimális hűtési teljesítmény
biztosítása érdekében javasoljuk,
hogy a légkondicionáló berendezést
a gépkocsi első forgalomba
helyezése után három évvel, majd pedig évente ellenőriztesse,
beleértve a következőket:
■ Működési és nyomásteszt
■ Fűtés működőképessége
■ Szivárgások ellenőrzése
■ Meghajtó szíjak ellenőrzése
■ A kondenzátor tisztítása és az elpárologtató víztelenítése
■ Teljesítmény ellenőrzése
