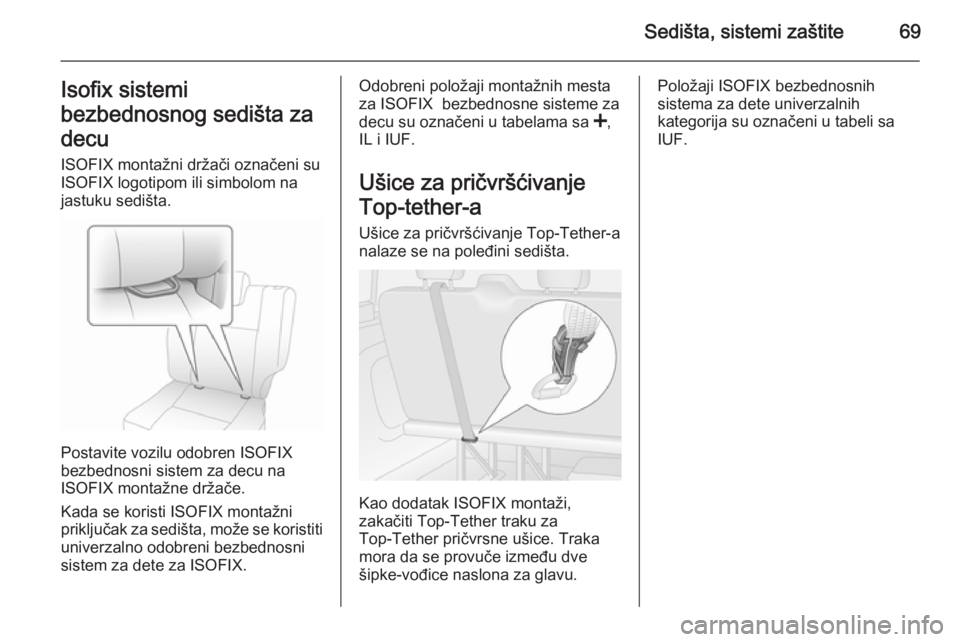

Sedišta, sistemi zaštite69Isofix sistemi
bezbednosnog sedišta za
decu ISOFIX montažni držači označeni su
ISOFIX logotipom ili simbolom na
jastuku sedišta.
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače.
Kada se koristi ISOFIX montažni
priključak za sedišta, može se koristiti
univerzalno odobreni bezbednosni
sistem za dete za ISOFIX.
Odobreni položaji montažnih mesta
za ISOFIX bezbednosne sisteme za
decu su označeni u tabelama sa <,
IL i IUF.
Ušice za pričvršćivanje
Top‑tether-a
Ušice za pričvršćivanje Top-Tether-a
nalaze se na poleđini sedišta.
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX bezbednosnih
sistema za dete univerzalnih
kategorija su označeni u tabeli sa
IUF.

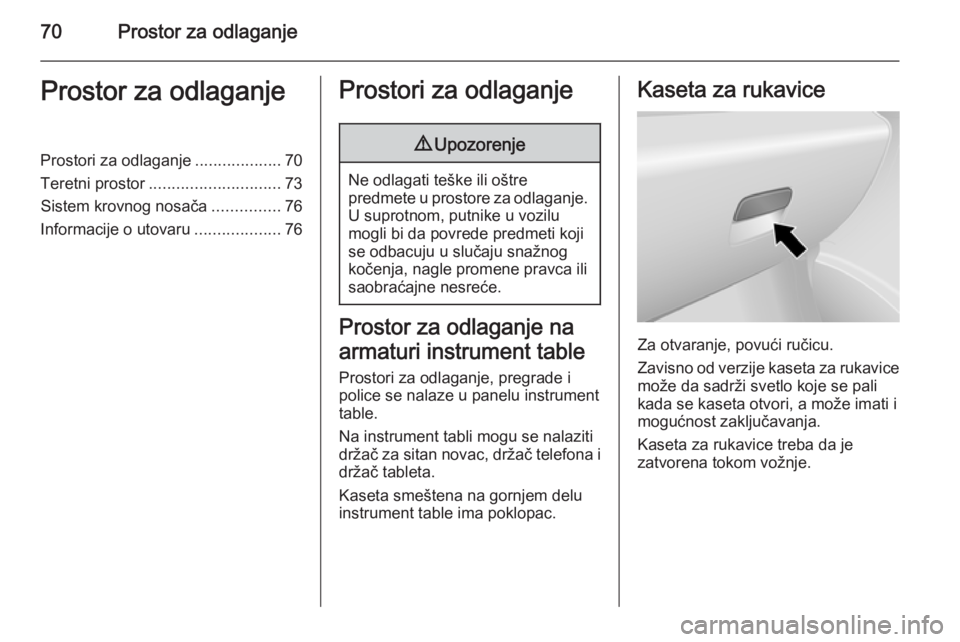

70Prostor za odlaganjeProstor za odlaganjeProstori za odlaganje...................70
Teretni prostor ............................. 73
Sistem krovnog nosača ...............76
Informacije o utovaru ...................76Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Prostor za odlaganje na
armaturi instrument table
Prostori za odlaganje, pregrade i
police se nalaze u panelu instrument
table.
Na instrument tabli mogu se nalaziti
držač za sitan novac, držač telefona i
držač tableta.
Kaseta smeštena na gornjem delu
instrument table ima poklopac.
Kaseta za rukavice
Za otvaranje, povući ručicu.
Zavisno od verzije kaseta za rukavice može da sadrži svetlo koje se pali
kada se kaseta otvori, a može imati i mogućnost zaključavanja.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.

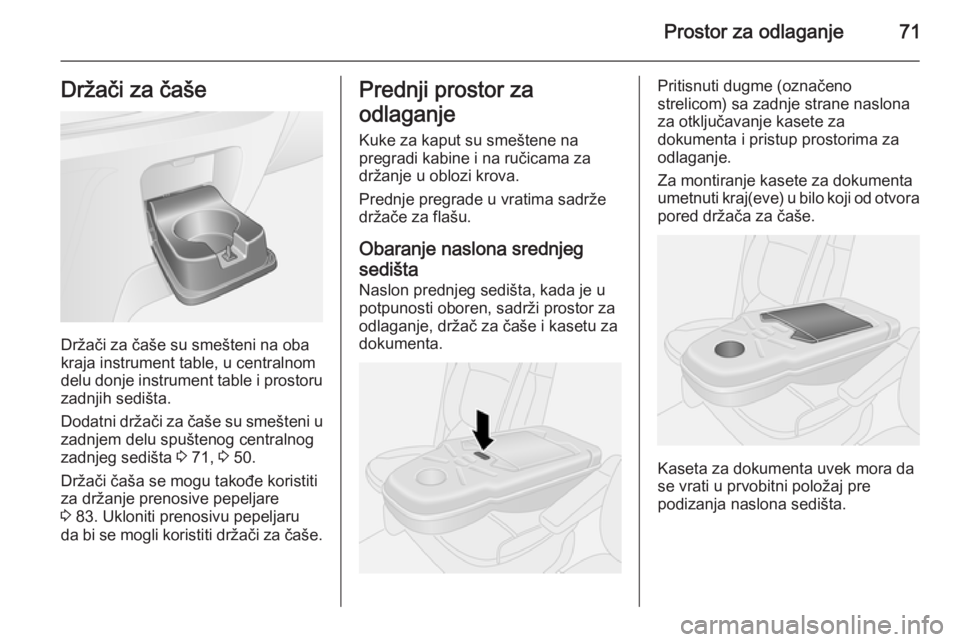

Prostor za odlaganje71Držači za čaše
Držači za čaše su smešteni na oba
kraja instrument table, u centralnom
delu donje instrument table i prostoru
zadnjih sedišta.
Dodatni držači za čaše su smešteni u zadnjem delu spuštenog centralnog
zadnjeg sedišta 3 71, 3 50.
Držači čaša se mogu takođe koristiti za držanje prenosive pepeljare
3 83. Ukloniti prenosivu pepeljaru
da bi se mogli koristiti držači za čaše.
Prednji prostor za
odlaganje Kuke za kaput su smeštene na
pregradi kabine i na ručicama za
držanje u oblozi krova.
Prednje pregrade u vratima sadrže
držače za flašu.
Obaranje naslona srednjeg
sedišta
Naslon prednjeg sedišta, kada je u potpunosti oboren, sadrži prostor za
odlaganje, držač za čaše i kasetu za
dokumenta.Pritisnuti dugme (označeno
strelicom) sa zadnje strane naslona
za otključavanje kasete za
dokumenta i pristup prostorima za
odlaganje.
Za montiranje kasete za dokumenta
umetnuti kraj(eve) u bilo koji od otvora
pored držača za čaše.
Kaseta za dokumenta uvek mora da
se vrati u prvobitni položaj pre
podizanja naslona sedišta.

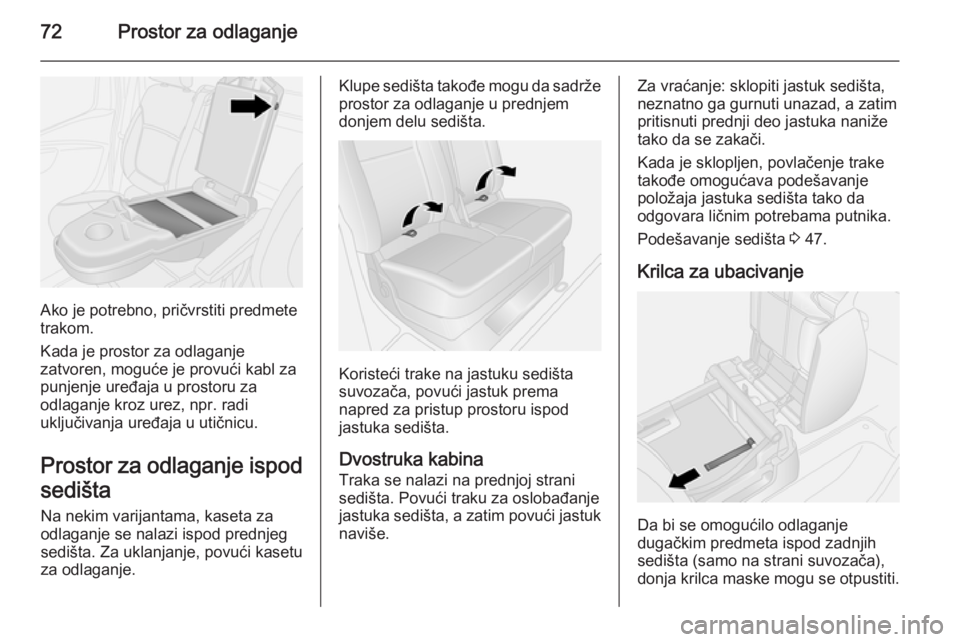

72Prostor za odlaganje
Ako je potrebno, pričvrstiti predmete
trakom.
Kada je prostor za odlaganje
zatvoren, moguće je provući kabl za punjenje uređaja u prostoru za
odlaganje kroz urez, npr. radi
uključivanja uređaja u utičnicu.
Prostor za odlaganje ispod
sedišta Na nekim varijantama, kaseta za
odlaganje se nalazi ispod prednjeg
sedišta. Za uklanjanje, povući kasetu
za odlaganje.
Klupe sedišta takođe mogu da sadrže prostor za odlaganje u prednjem
donjem delu sedišta.
Koristeći trake na jastuku sedišta
suvozača, povući jastuk prema
napred za pristup prostoru ispod
jastuka sedišta.
Dvostruka kabina
Traka se nalazi na prednjoj strani
sedišta. Povući traku za oslobađanje
jastuka sedišta, a zatim povući jastuk
naviše.
Za vraćanje: sklopiti jastuk sedišta,
neznatno ga gurnuti unazad, a zatim
pritisnuti prednji deo jastuka naniže
tako da se zakači.
Kada je sklopljen, povlačenje trake
takođe omogućava podešavanje
položaja jastuka sedišta tako da
odgovara ličnim potrebama putnika.
Podešavanje sedišta 3 47.
Krilca za ubacivanje
Da bi se omogućilo odlaganje
dugačkim predmeta ispod zadnjih
sedišta (samo na strani suvozača), donja krilca maske mogu se otpustiti.

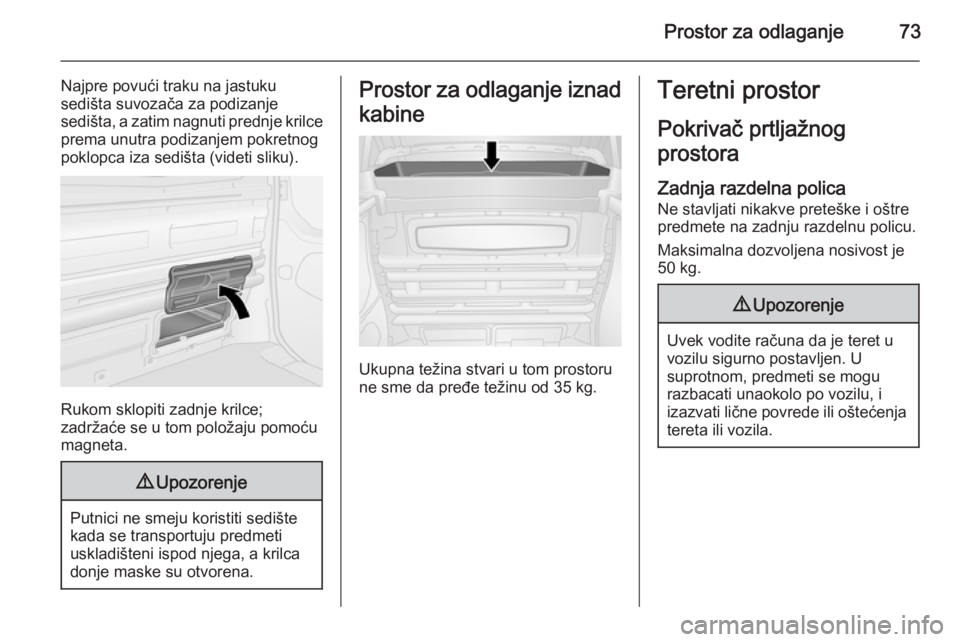

Prostor za odlaganje73
Najpre povući traku na jastukusedišta suvozača za podizanje
sedišta, a zatim nagnuti prednje krilce
prema unutra podizanjem pokretnog
poklopca iza sedišta (videti sliku).
Rukom sklopiti zadnje krilce;
zadržaće se u tom položaju pomoću magneta.
9 Upozorenje
Putnici ne smeju koristiti sedište
kada se transportuju predmeti
uskladišteni ispod njega, a krilca
donje maske su otvorena.
Prostor za odlaganje iznad
kabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 35 kg.
Teretni prostor
Pokrivač prtljažnog
prostora
Zadnja razdelna polica
Ne stavljati nikakve preteške i oštre predmete na zadnju razdelnu policu.
Maksimalna dozvoljena nosivost je
50 kg.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.

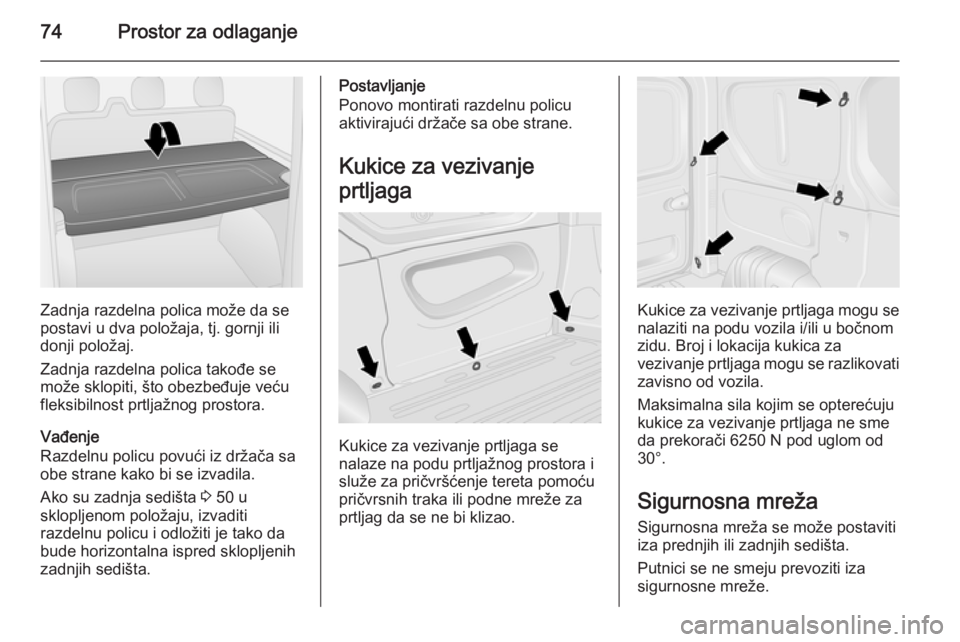

74Prostor za odlaganje
Zadnja razdelna polica može da se
postavi u dva položaja, tj. gornji ili
donji položaj.
Zadnja razdelna polica takođe se
može sklopiti, što obezbeđuje veću
fleksibilnost prtljažnog prostora.
Vađenje
Razdelnu policu povući iz držača sa
obe strane kako bi se izvadila.
Ako su zadnja sedišta 3 50 u
sklopljenom položaju, izvaditi
razdelnu policu i odložiti je tako da
bude horizontalna ispred sklopljenih
zadnjih sedišta.
Postavljanje
Ponovo montirati razdelnu policu
aktivirajući držače sa obe strane.
Kukice za vezivanje
prtljaga
Kukice za vezivanje prtljaga se
nalaze na podu prtljažnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag da se ne bi klizao.
Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i/ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
kukice za vezivanje prtljaga ne sme
da prekorači 6250 N pod uglom od
30°.
Sigurnosna mreža Sigurnosna mreža se može postaviti
iza prednjih ili zadnjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.

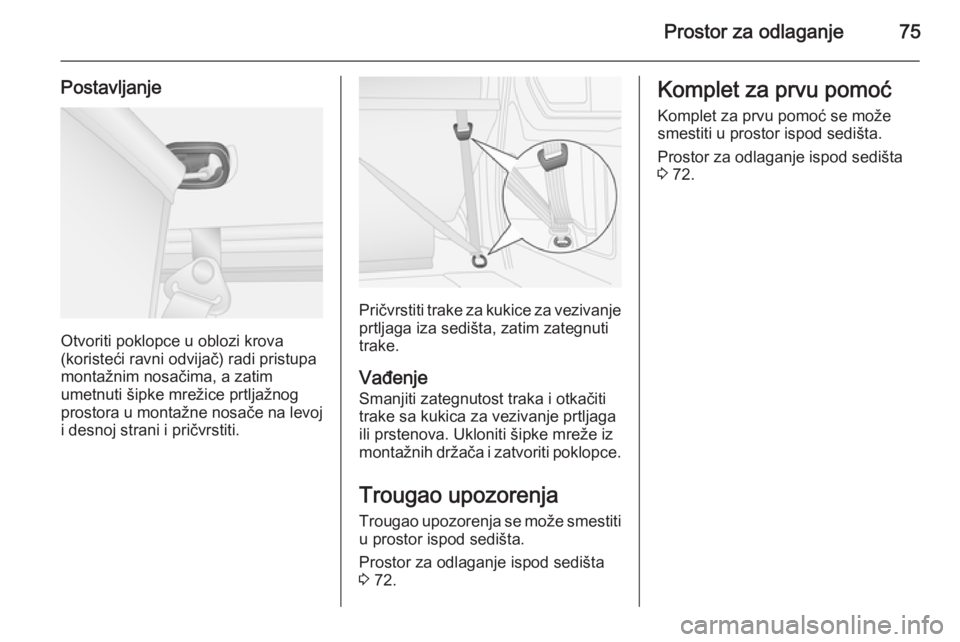

Prostor za odlaganje75
Postavljanje
Otvoriti poklopce u oblozi krova
(koristeći ravni odvijač) radi pristupa
montažnim nosačima, a zatim
umetnuti šipke mrežice prtljažnog
prostora u montažne nosače na levoj
i desnoj strani i pričvrstiti.
Pričvrstiti trake za kukice za vezivanje
prtljaga iza sedišta, zatim zategnuti
trake.
Vađenje
Smanjiti zategnutost traka i otkačiti
trake sa kukica za vezivanje prtljaga
ili prstenova. Ukloniti šipke mreže iz
montažnih držača i zatvoriti poklopce.
Trougao upozorenjaTrougao upozorenja se može smestiti
u prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 72.
Komplet za prvu pomoć
Komplet za prvu pomoć se može
smestiti u prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 72.

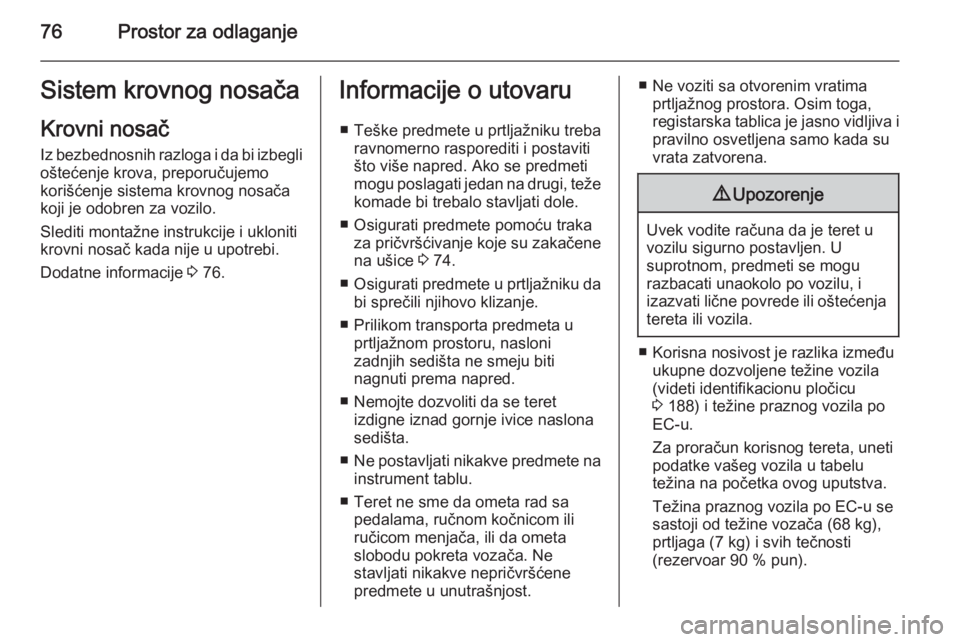

76Prostor za odlaganjeSistem krovnog nosačaKrovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Dodatne informacije 3 76.Informacije o utovaru
■ Teške predmete u prtljažniku treba ravnomerno rasporediti i postaviti
što više napred. Ako se predmeti
mogu poslagati jedan na drugi, teže
komade bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 74.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta ne smeju biti
nagnuti prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
sedišta.
■ Ne postavljati nikakve predmete na
instrument tablu.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.■ Ne voziti sa otvorenim vratima prtljažnog prostora. Osim toga,
registarska tablica je jasno vidljiva i
pravilno osvetljena samo kada su
vrata zatvorena.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 188) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC-u se
sastoji od težine vozača (68 kg),
prtljaga (7 kg) i svih tečnosti
(rezervoar 90 % pun).

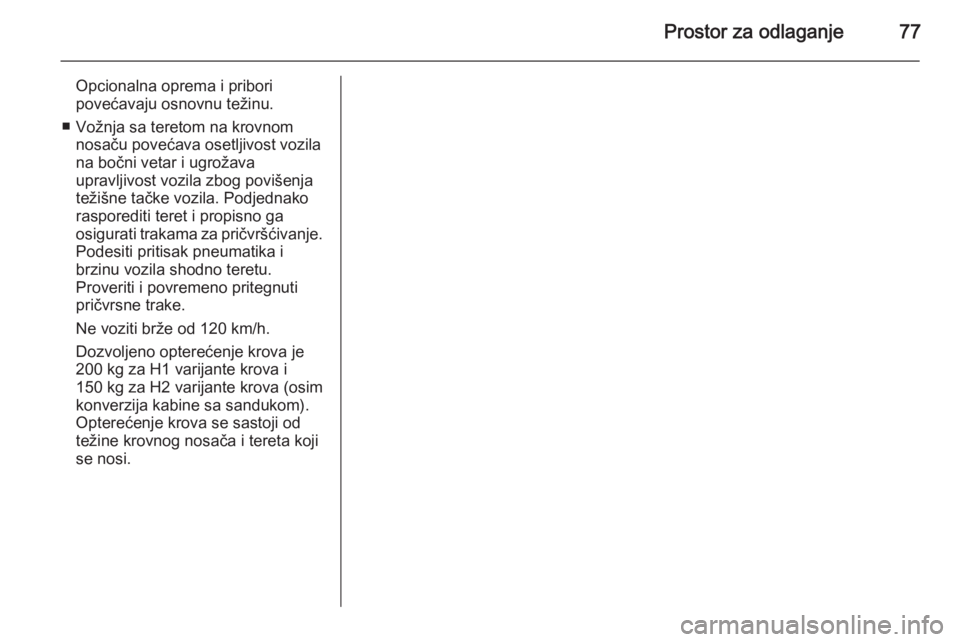

Prostor za odlaganje77
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
rasporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
200 kg za H1 varijante krova i
150 kg za H2 varijante krova (osim
konverzija kabine sa sandukom).
Opterećenje krova se sastoji od
težine krovnog nosača i tereta koji
se nosi.

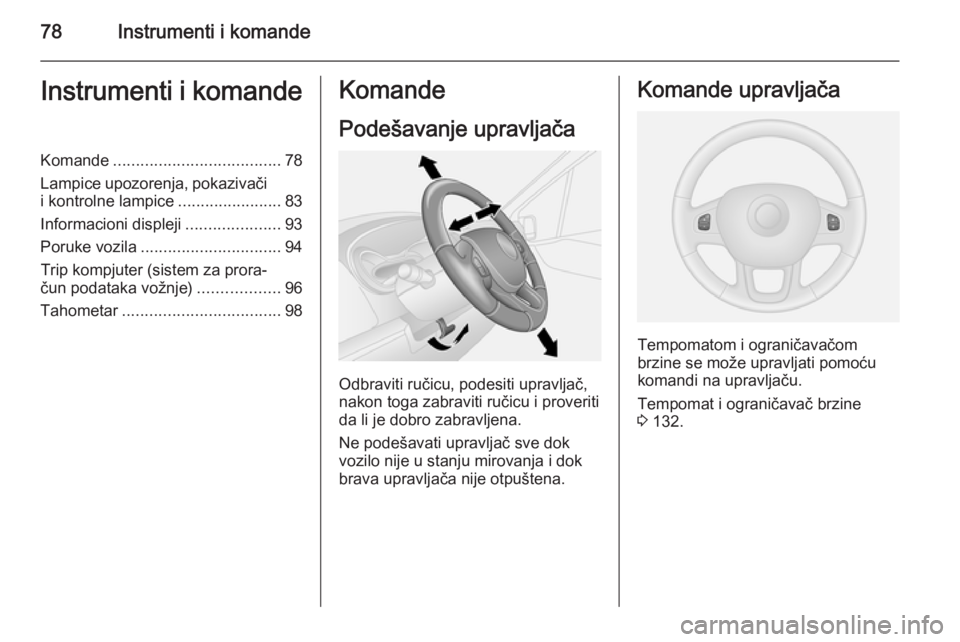

78Instrumenti i komandeInstrumenti i komandeKomande..................................... 78
Lampice upozorenja, pokazivači
i kontrolne lampice .......................83
Informacioni displeji .....................93
Poruke vozila ............................... 94
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ..................96
Tahometar ................................... 98Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 132.
