OPEL VIVARO B 2016.5 Manual de Instruções (in Portugues)

Conservação do veículo169Colocar um recipiente por baixo da
caixa do filtro. Aliviar o parafuso de
cabeça estriada na parte inferior do
filtro aproximadamente uma volta
para drenar a água.
O filtro está drenado assim que surge
combustível diesel sem água.
Reapertar o parafuso.
Verificar o filtro de combustível diesel em intervalos mais curtos se o
veículo for submetido a condições
operacionais extremas.
Purgar o sistema de combustível diesel
Se o depósito de combustível foi
completamente esvaziado, será
necessário ventilação ou purgar o sistema de combustível diesel.
Reabastecer e proceder da seguinte
forma:Com chave de ignição
● Ligar a ignição (chave na posição
2 ) durante 5 segundos de cada
vez.
● Desligar a ignição (chave na posição 1) durante 3 segundos.
● Repetir este processo várias vezes.
● Ligar o motor (chave na posição 3) e em seguida desligar (chave
na posição 0).
Posições do interruptor da ignição
3 128.
Com botão de accionamento
● Inserir a chave electrónica no
leitor de cartões.
● Premir START/STOP sem
carregar em nenhum dos pedais.
● Aguardar alguns minutos antes de ligar o motor.
Botão de accionamento 3 128.
Se o motor não pegar, recorrer à
assistência de uma oficina.
Pôr o motor a trabalhar 3 130.

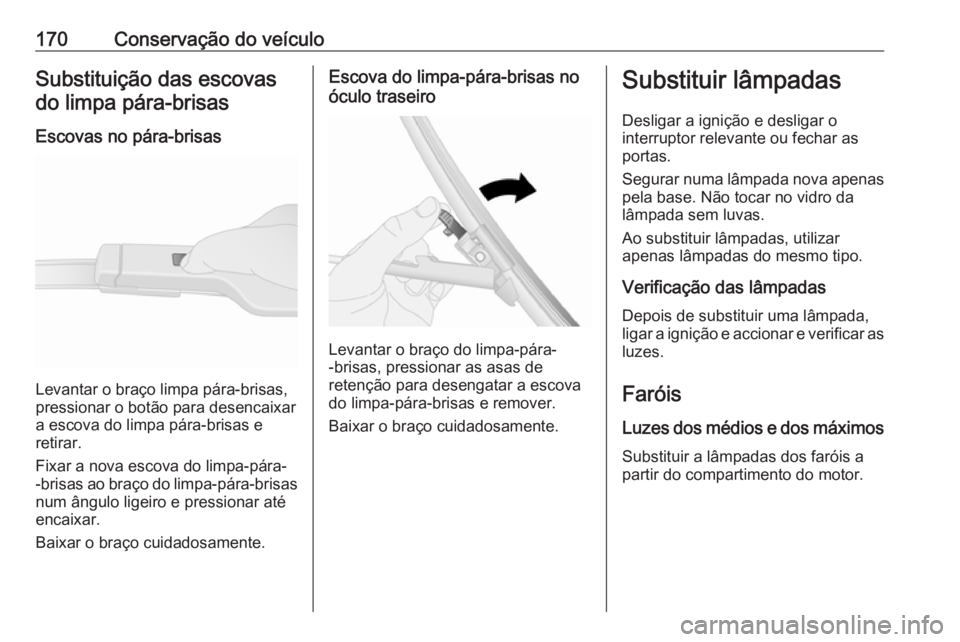

170Conservação do veículoSubstituição das escovasdo limpa pára-brisas
Escovas no pára-brisas
Levantar o braço limpa pára-brisas,
pressionar o botão para desencaixar a escova do limpa pára-brisas e
retirar.
Fixar a nova escova do limpa-pára-
-brisas ao braço do limpa-pára-brisas num ângulo ligeiro e pressionar até
encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-pára-brisas no
óculo traseiro
Levantar o braço do limpa-pára-
-brisas, pressionar as asas de
retenção para desengatar a escova
do limpa-pára-brisas e remover.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Verificação das lâmpadasDepois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as
luzes.
Faróis
Luzes dos médios e dos máximos Substituir a lâmpadas dos faróis a
partir do compartimento do motor.

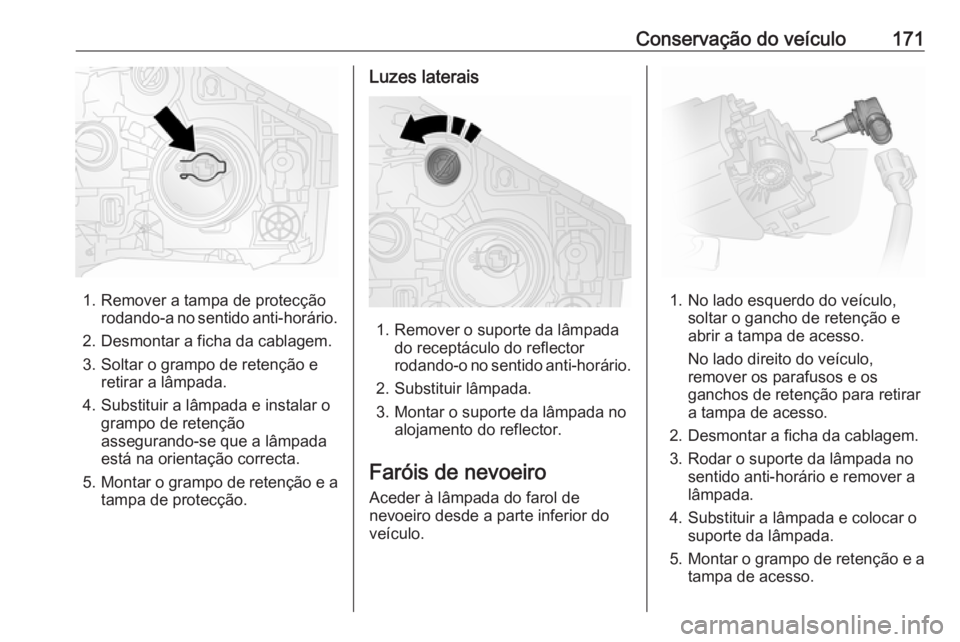

Conservação do veículo171
1. Remover a tampa de protecçãorodando-a no sentido anti-horário.
2. Desmontar a ficha da cablagem.
3. Soltar o grampo de retenção e retirar a lâmpada.
4. Substituir a lâmpada e instalar o grampo de retenção
assegurando-se que a lâmpada
está na orientação correcta.
5. Montar o grampo de retenção e a
tampa de protecção.
Luzes laterais
1. Remover o suporte da lâmpada do receptáculo do reflector
rodando-o no sentido anti-horário.
2. Substituir lâmpada.
3. Montar o suporte da lâmpada no alojamento do reflector.
Faróis de nevoeiro Aceder à lâmpada do farol de
nevoeiro desde a parte inferior do
veículo.
1. No lado esquerdo do veículo, soltar o gancho de retenção e
abrir a tampa de acesso.
No lado direito do veículo,
remover os parafusos e os
ganchos de retenção para retirar a tampa de acesso.
2. Desmontar a ficha da cablagem.
3. Rodar o suporte da lâmpada no sentido anti-horário e remover a
lâmpada.
4. Substituir a lâmpada e colocar o suporte da lâmpada.
5. Montar o grampo de retenção e a
tampa de acesso.

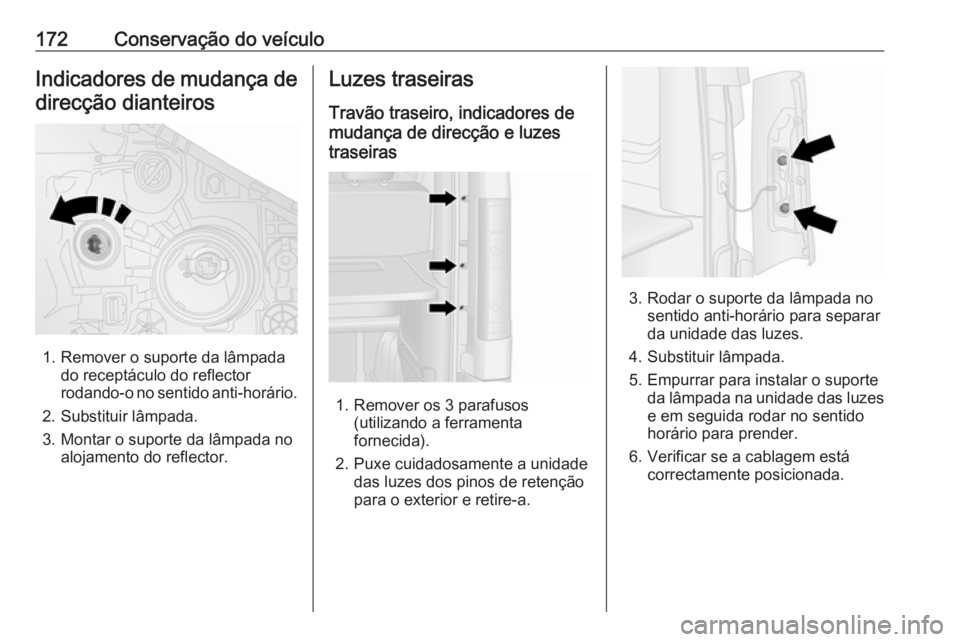

172Conservação do veículoIndicadores de mudança de
direcção dianteiros
1. Remover o suporte da lâmpada do receptáculo do reflector
rodando-o no sentido anti-horário.
2. Substituir lâmpada.
3. Montar o suporte da lâmpada no alojamento do reflector.
Luzes traseiras
Travão traseiro, indicadores de
mudança de direcção e luzes
traseiras
1. Remover os 3 parafusos (utilizando a ferramenta
fornecida).
2. Puxe cuidadosamente a unidade das luzes dos pinos de retenção
para o exterior e retire-a.
3. Rodar o suporte da lâmpada no sentido anti-horário para separar
da unidade das luzes.
4. Substituir lâmpada.
5. Empurrar para instalar o suporte da lâmpada na unidade das luzes
e em seguida rodar no sentido
horário para prender.
6. Verificar se a cablagem está correctamente posicionada.

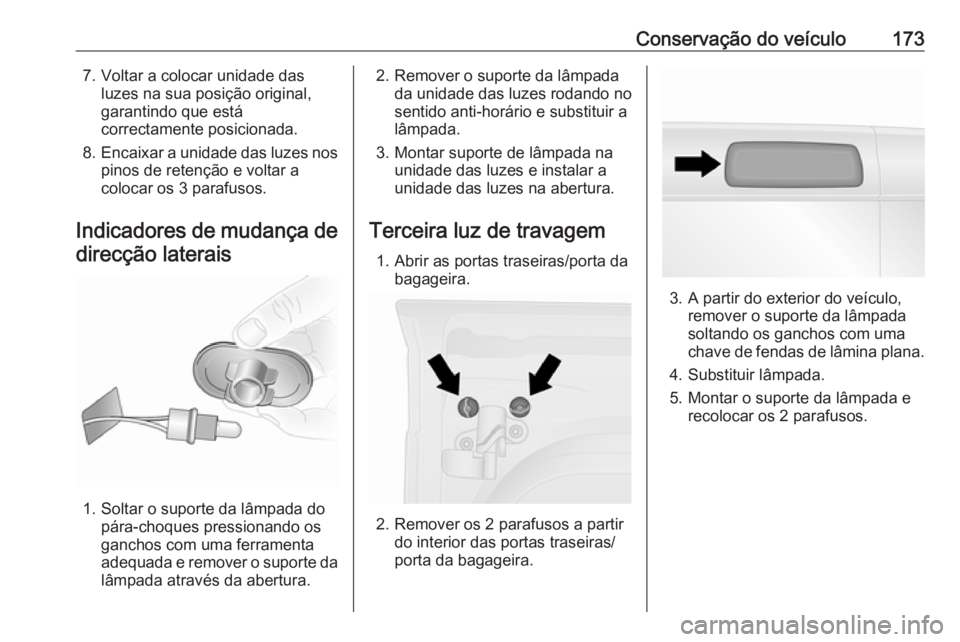

Conservação do veículo1737. Voltar a colocar unidade dasluzes na sua posição original,
garantindo que está
correctamente posicionada.
8. Encaixar a unidade das luzes nos
pinos de retenção e voltar a
colocar os 3 parafusos.
Indicadores de mudança de
direcção laterais
1. Soltar o suporte da lâmpada do pára-choques pressionando os
ganchos com uma ferramenta
adequada e remover o suporte da lâmpada através da abertura.
2. Remover o suporte da lâmpada da unidade das luzes rodando no
sentido anti-horário e substituir a
lâmpada.
3. Montar suporte de lâmpada na unidade das luzes e instalar a
unidade das luzes na abertura.
Terceira luz de travagem 1. Abrir as portas traseiras/porta da bagageira.
2. Remover os 2 parafusos a partirdo interior das portas traseiras/
porta da bagageira.
3. A partir do exterior do veículo, remover o suporte da lâmpada
soltando os ganchos com uma
chave de fendas de lâmina plana.
4. Substituir lâmpada.
5. Montar o suporte da lâmpada e recolocar os 2 parafusos.

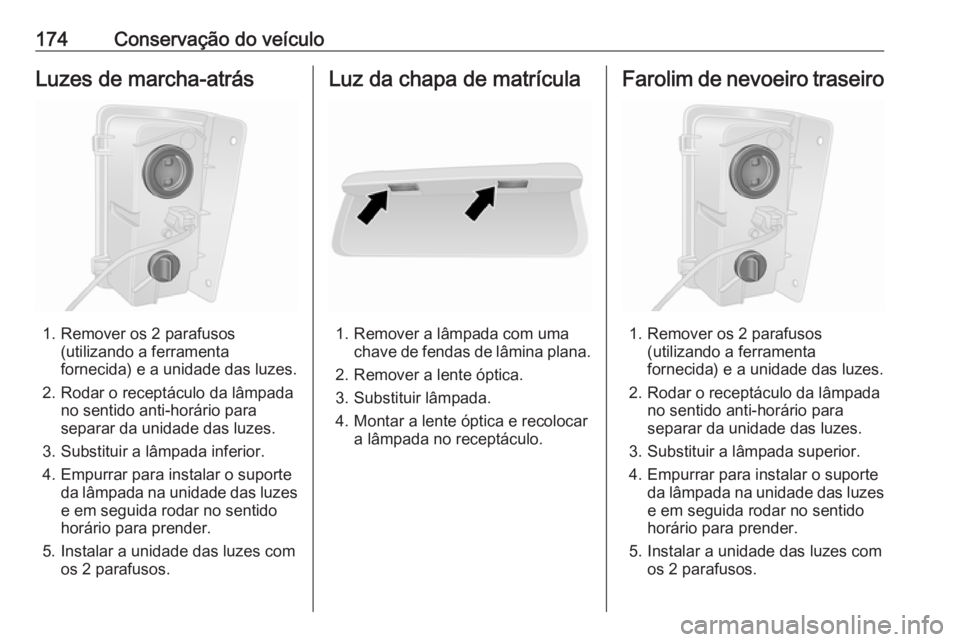

174Conservação do veículoLuzes de marcha-atrás
1. Remover os 2 parafusos(utilizando a ferramenta
fornecida) e a unidade das luzes.
2. Rodar o receptáculo da lâmpada no sentido anti-horário para
separar da unidade das luzes.
3. Substituir a lâmpada inferior.
4. Empurrar para instalar o suporte da lâmpada na unidade das luzes
e em seguida rodar no sentido
horário para prender.
5. Instalar a unidade das luzes com os 2 parafusos.
Luz da chapa de matrícula
1. Remover a lâmpada com uma chave de fendas de lâmina plana.
2. Remover a lente óptica.
3. Substituir lâmpada.
4. Montar a lente óptica e recolocar a lâmpada no receptáculo.
Farolim de nevoeiro traseiro
1. Remover os 2 parafusos (utilizando a ferramenta
fornecida) e a unidade das luzes.
2. Rodar o receptáculo da lâmpada no sentido anti-horário para
separar da unidade das luzes.
3. Substituir a lâmpada superior.
4. Empurrar para instalar o suporte da lâmpada na unidade das luzes
e em seguida rodar no sentido
horário para prender.
5. Instalar a unidade das luzes com os 2 parafusos.

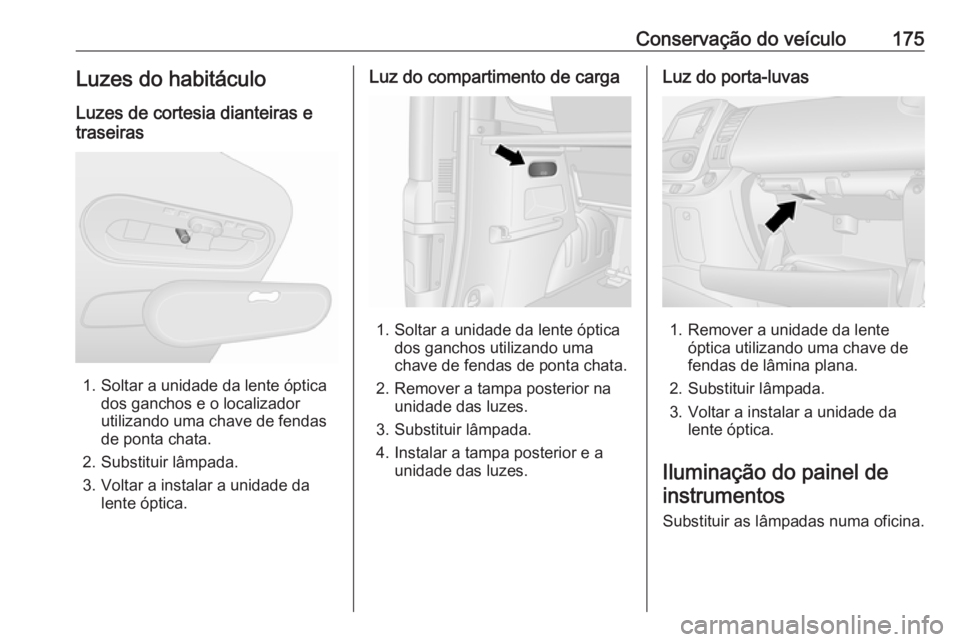

Conservação do veículo175Luzes do habitáculo
Luzes de cortesia dianteiras e
traseiras
1. Soltar a unidade da lente óptica dos ganchos e o localizador
utilizando uma chave de fendas
de ponta chata.
2. Substituir lâmpada.
3. Voltar a instalar a unidade da lente óptica.
Luz do compartimento de carga
1. Soltar a unidade da lente ópticados ganchos utilizando uma
chave de fendas de ponta chata.
2. Remover a tampa posterior na unidade das luzes.
3. Substituir lâmpada.
4. Instalar a tampa posterior e a unidade das luzes.
Luz do porta-luvas
1. Remover a unidade da lenteóptica utilizando uma chave de
fendas de lâmina plana.
2. Substituir lâmpada.
3. Voltar a instalar a unidade da lente óptica.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.

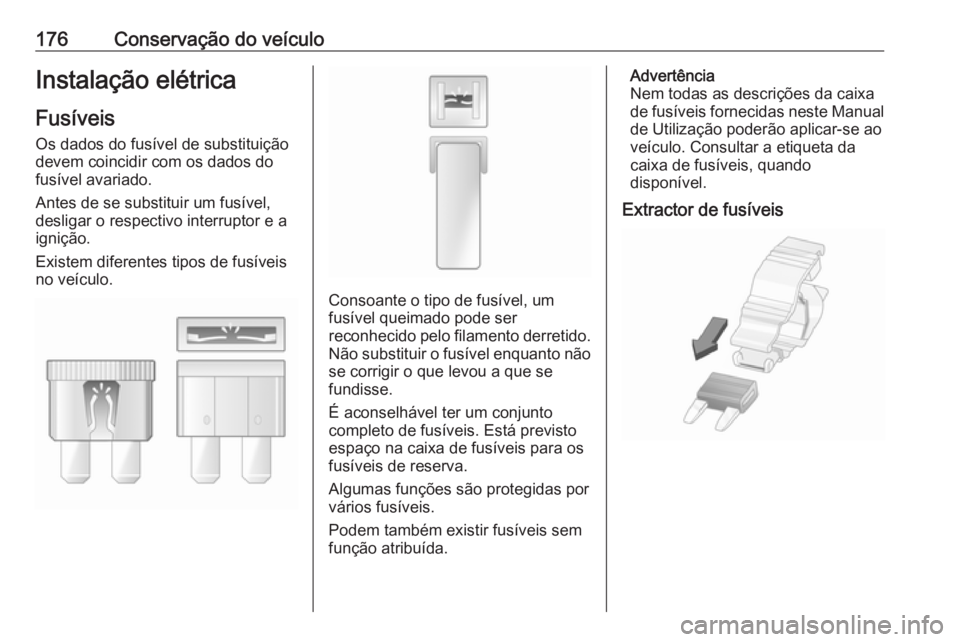

176Conservação do veículoInstalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
Existem diferentes tipos de fusíveis no veículo.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
É aconselhável ter um conjunto
completo de fusíveis. Está previsto
espaço na caixa de fusíveis para os
fusíveis de reserva.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis fornecidas neste Manual de Utilização poderão aplicar-se aoveículo. Consultar a etiqueta da
caixa de fusíveis, quando
disponível.
Extractor de fusíveis

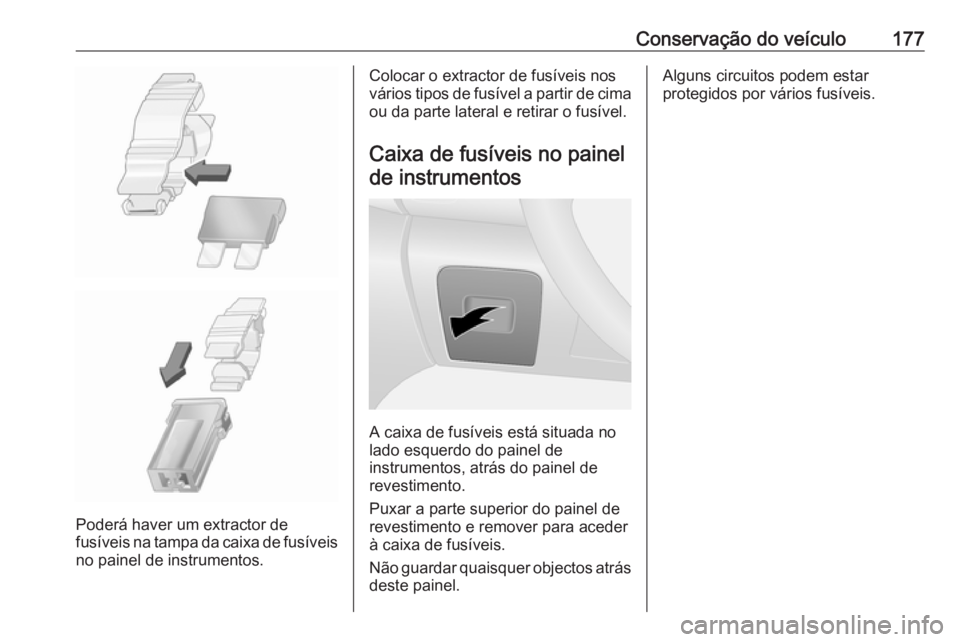

Conservação do veículo177
Poderá haver um extractor de
fusíveis na tampa da caixa de fusíveis
no painel de instrumentos.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada no
lado esquerdo do painel de
instrumentos, atrás do painel de revestimento.
Puxar a parte superior do painel de
revestimento e remover para aceder
à caixa de fusíveis.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.

178Conservação do veículo
