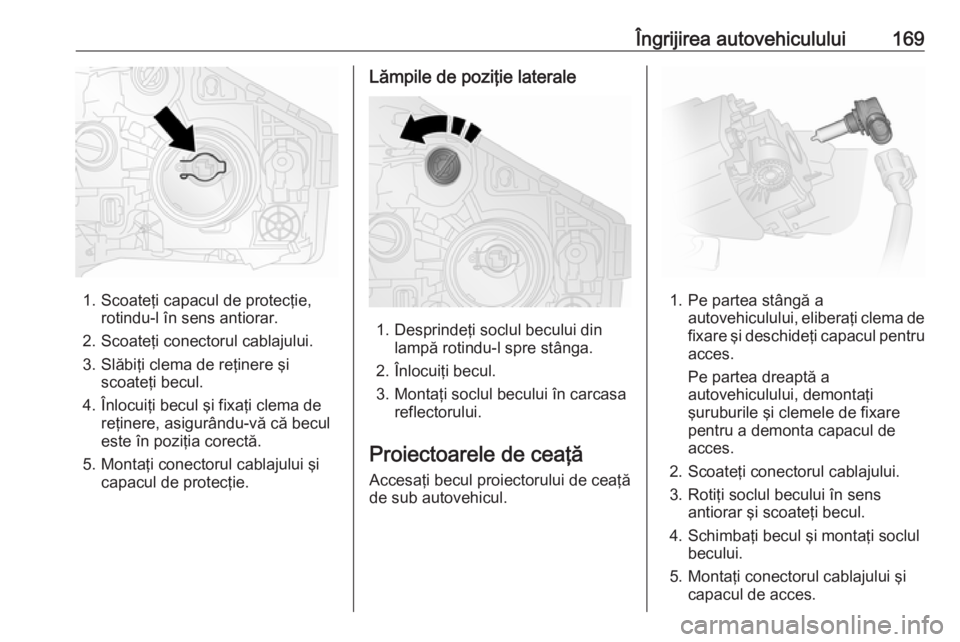

Îngrijirea autovehiculului169
1. Scoateţi capacul de protecţie,rotindu-l în sens antiorar.
2. Scoateţi conectorul cablajului.
3. Slăbiţi clema de reţinere şi scoateţi becul.
4. Înlocuiţi becul şi fixaţi clema de reţinere, asigurându-vă că becul
este în poziţia corectă.
5. Montaţi conectorul cablajului şi capacul de protecţie.
Lămpile de poziţie laterale
1. Desprindeţi soclul becului din lampă rotindu-l spre stânga.
2. Înlocuiţi becul.
3. Montaţi soclul becului în carcasa reflectorului.
Proiectoarele de ceaţă
Accesaţi becul proiectorului de ceaţă
de sub autovehicul.
1. Pe partea stângă a autovehiculului, eliberaţi clema defixare şi deschideţi capacul pentruacces.
Pe partea dreaptă a
autovehiculului, demontaţi
şuruburile şi clemele de fixare
pentru a demonta capacul de
acces.
2. Scoateţi conectorul cablajului. 3. Rotiţi soclul becului în sens antiorar şi scoateţi becul.
4. Schimbaţi becul şi montaţi soclul becului.
5. Montaţi conectorul cablajului şi capacul de acces.

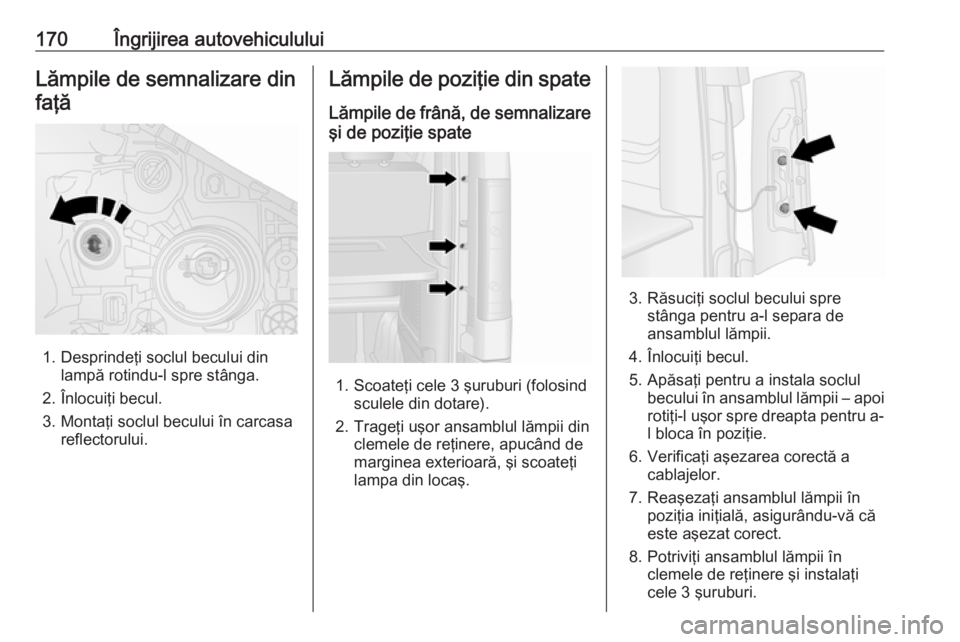

170Îngrijirea autovehicululuiLămpile de semnalizare dinfaţă
1. Desprindeţi soclul becului din lampă rotindu-l spre stânga.
2. Înlocuiţi becul.
3. Montaţi soclul becului în carcasa reflectorului.
Lămpile de poziţie din spate
Lămpile de frână, de semnalizare
şi de poziţie spate
1. Scoateţi cele 3 şuruburi (folosind sculele din dotare).
2. Trageţi uşor ansamblul lămpii din clemele de reţinere, apucând de
marginea exterioară, şi scoateţi
lampa din locaş.
3. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
4. Înlocuiţi becul.
5. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a- l bloca în poziţie.
6. Verificaţi aşezarea corectă a cablajelor.
7. Reaşezaţi ansamblul lămpii în poziţia iniţială, asigurându-vă că
este aşezat corect.
8. Potriviţi ansamblul lămpii în clemele de reţinere şi instalaţi
cele 3 şuruburi.

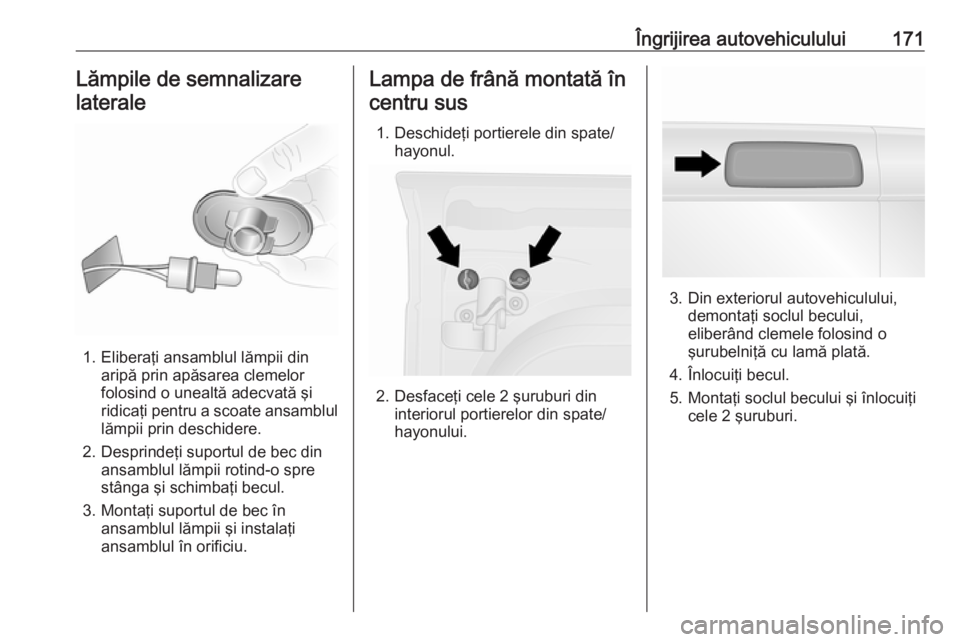

Îngrijirea autovehiculului171Lămpile de semnalizare
laterale
1. Eliberaţi ansamblul lămpii din aripă prin apăsarea clemelor
folosind o unealtă adecvată şi
ridicaţi pentru a scoate ansamblul lămpii prin deschidere.
2. Desprindeţi suportul de bec din ansamblul lămpii rotind-o spre
stânga şi schimbaţi becul.
3. Montaţi suportul de bec în ansamblul lămpii şi instalaţi
ansamblul în orificiu.
Lampa de frână montată în
centru sus
1. Deschideţi portierele din spate/ hayonul.
2. Desfaceţi cele 2 şuruburi dininteriorul portierelor din spate/
hayonului.
3. Din exteriorul autovehiculului, demontaţi soclul becului,
eliberând clemele folosind o
şurubelniţă cu lamă plată.
4. Înlocuiţi becul.
5. Montaţi soclul becului şi înlocuiţi cele 2 şuruburi.

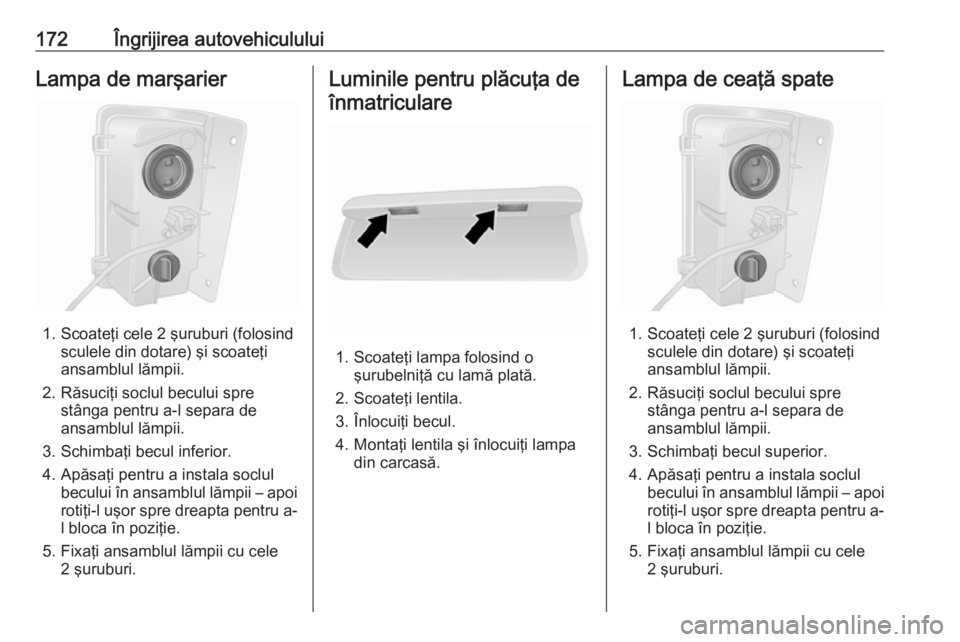

172Îngrijirea autovehicululuiLampa de marşarier
1. Scoateţi cele 2 şuruburi (folosindsculele din dotare) şi scoateţi
ansamblul lămpii.
2. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
3. Schimbaţi becul inferior.
4. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a-
l bloca în poziţie.
5. Fixaţi ansamblul lămpii cu cele 2 şuruburi.
Luminile pentru plăcuţa de
înmatriculare
1. Scoateţi lampa folosind o şurubelniţă cu lamă plată.
2. Scoateţi lentila.
3. Înlocuiţi becul.
4. Montaţi lentila şi înlocuiţi lampa din carcasă.
Lampa de ceaţă spate
1. Scoateţi cele 2 şuruburi (folosind sculele din dotare) şi scoateţi
ansamblul lămpii.
2. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
3. Schimbaţi becul superior.
4. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a-
l bloca în poziţie.
5. Fixaţi ansamblul lămpii cu cele 2 şuruburi.

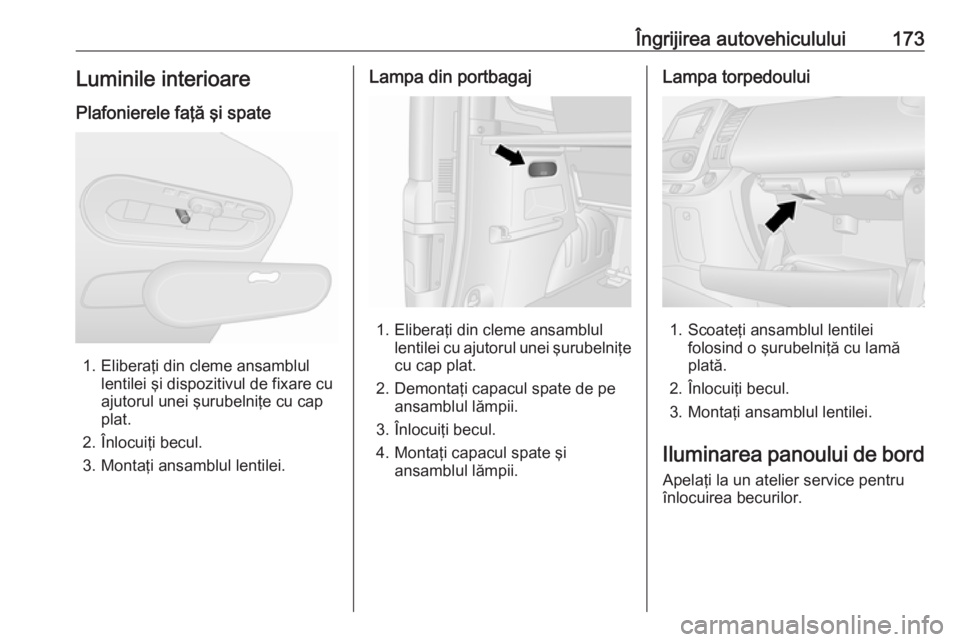

Îngrijirea autovehiculului173Luminile interioare
Plafonierele faţă şi spate
1. Eliberaţi din cleme ansamblul lentilei şi dispozitivul de fixare cu
ajutorul unei şurubelniţe cu cap
plat.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Lampa din portbagaj
1. Eliberaţi din cleme ansamblul lentilei cu ajutorul unei şurubelniţecu cap plat.
2. Demontaţi capacul spate de pe ansamblul lămpii.
3. Înlocuiţi becul.
4. Montaţi capacul spate şi ansamblul lămpii.
Lampa torpedoului
1. Scoateţi ansamblul lentileifolosind o şurubelniţă cu lamă
plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

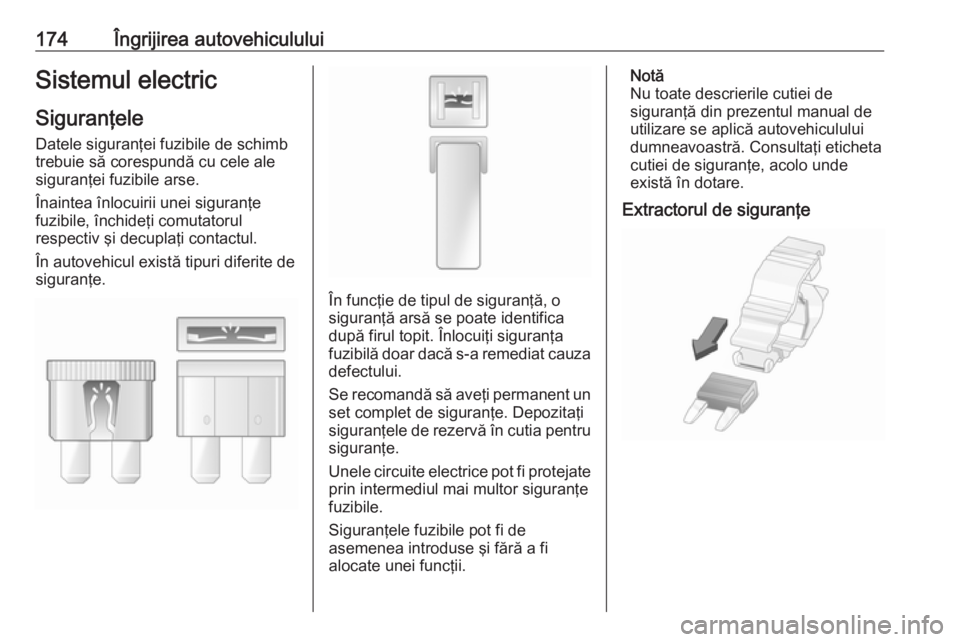

174Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Se recomandă să aveţi permanent un set complet de siguranţe. Depozitaţi
siguranţele de rezervă în cutia pentru siguranţe.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.

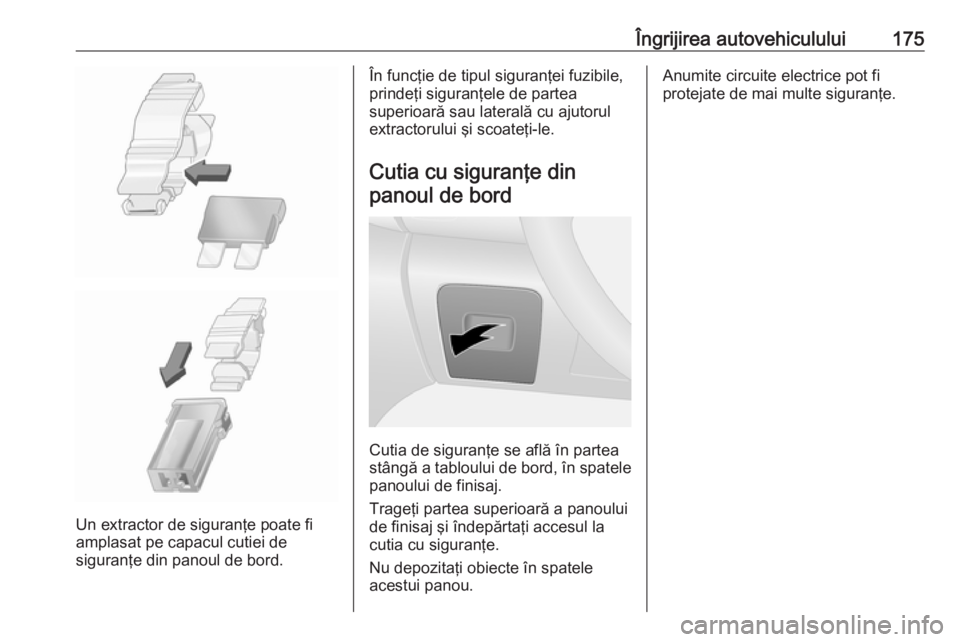

Extractorul de siguranţe

Îngrijirea autovehiculului175
Un extractor de siguranţe poate fi
amplasat pe capacul cutiei de
siguranţe din panoul de bord.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe dinpanoul de bord
Cutia de siguranţe se află în partea
stângă a tabloului de bord, în spatele panoului de finisaj.
Trageţi partea superioară a panoului
de finisaj şi îndepărtaţi accesul la
cutia cu siguranţe.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

176Îngrijirea autovehiculului

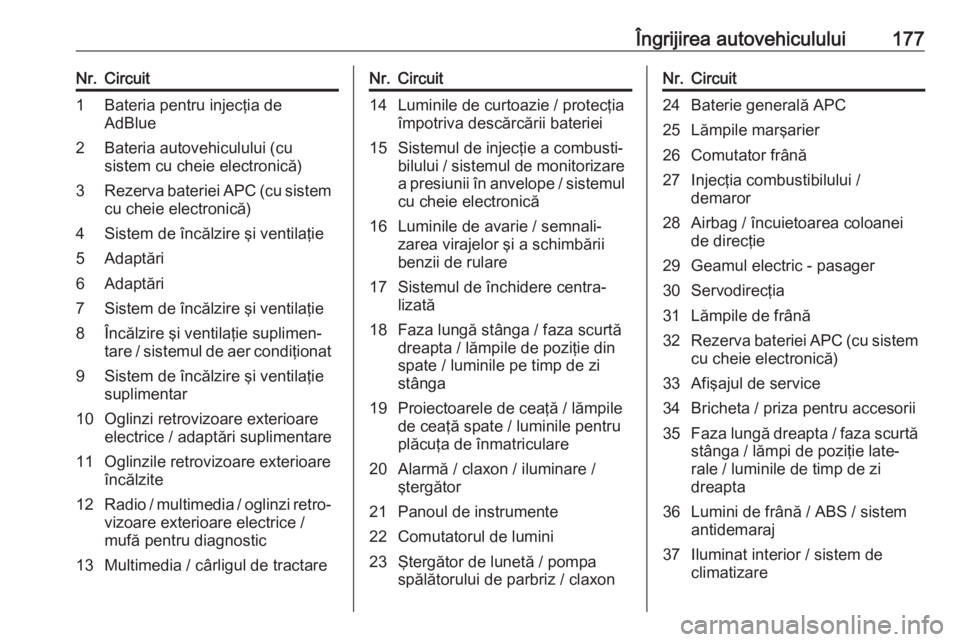

Îngrijirea autovehiculului177Nr.Circuit1Bateria pentru injecţia de
AdBlue2Bateria autovehiculului (cu
sistem cu cheie electronică)3Rezerva bateriei APC (cu sistem
cu cheie electronică)4Sistem de încălzire şi ventilaţie5Adaptări6Adaptări7Sistem de încălzire şi ventilaţie8Încălzire şi ventilaţie suplimen‐
tare / sistemul de aer condiţionat9Sistem de încălzire şi ventilaţie
suplimentar10Oglinzi retrovizoare exterioare
electrice / adaptări suplimentare11Oglinzile retrovizoare exterioare
încălzite12Radio / multimedia / oglinzi retro‐
vizoare exterioare electrice /
mufă pentru diagnostic13Multimedia / cârligul de tractareNr.Circuit14Luminile de curtoazie / protecţia
împotriva descărcării bateriei15Sistemul de injecţie a combusti‐
bilului / sistemul de monitorizare a presiunii în anvelope / sistemul cu cheie electronică16Luminile de avarie / semnali‐
zarea virajelor şi a schimbării
benzii de rulare17Sistemul de închidere centra‐
lizată18Faza lungă stânga / faza scurtă
dreapta / lămpile de poziţie din
spate / luminile pe timp de zi
stânga19Proiectoarele de ceaţă / lămpile
de ceaţă spate / luminile pentru
plăcuţa de înmatriculare20Alarmă / claxon / iluminare /
ştergător21Panoul de instrumente22Comutatorul de lumini23Ştergător de lunetă / pompa
spălătorului de parbriz / claxonNr.Circuit24Baterie generală APC25Lămpile marşarier26Comutator frână27Injecţia combustibilului /
demaror28Airbag / încuietoarea coloanei
de direcţie29Geamul electric - pasager30Servodirecţia31Lămpile de frână32Rezerva bateriei APC (cu sistem
cu cheie electronică)33Afişajul de service34Bricheta / priza pentru accesorii35Faza lungă dreapta / faza scurtă stânga / lămpi de poziţie late‐
rale / luminile de timp de zi
dreapta36Lumini de frână / ABS / sistem
antidemaraj37Iluminat interior / sistem de
climatizare

178Îngrijirea autovehicululuiNr.Circuit38Pornirea cu sistem cu cheie
electronică39Ştergătorul de lunetă40Semnalele de avertizare41Priza pentru accesorii din port‐
bagaj42Geamul electric - şofer43Priza pentru accesorii spate44Pornire / modulul de control al
autovehiculului45Scaune încălzite46Sistemul de încălzire / sistemul
de aer condiţionat47Ştergătoarele de parbriz48Tahograful
După schimbarea siguranţelor
defecte, înlocuiţi panoul de finisaj.

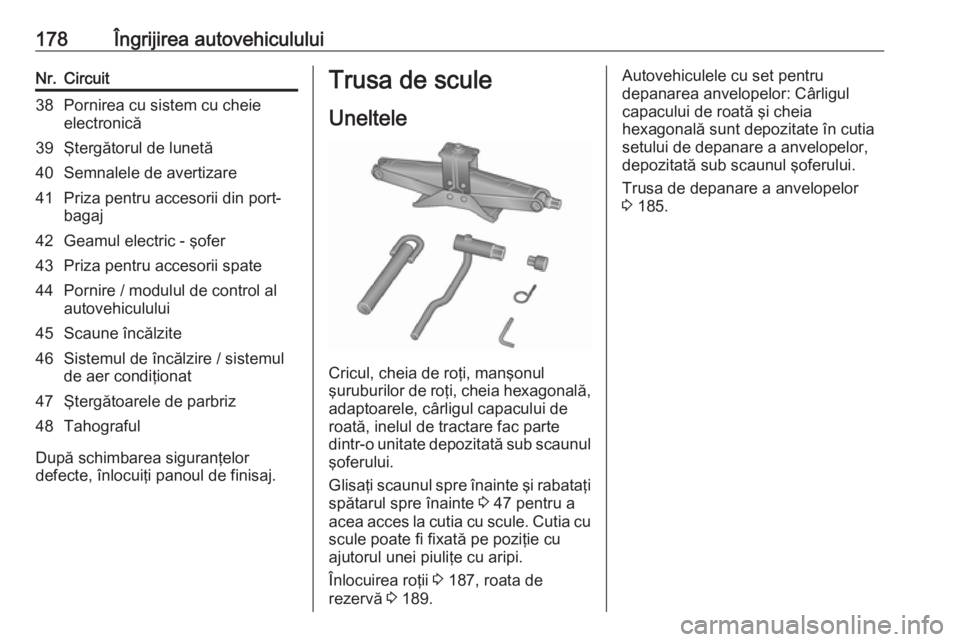

Trusa de scule
Uneltele
Cricul, cheia de roţi, manşonul
şuruburilor de roţi, cheia hexagonală,
adaptoarele, cârligul capacului de
roată, inelul de tractare fac parte
dintr-o unitate depozitată sub scaunul
şoferului.
Glisaţi scaunul spre înainte şi rabataţi spătarul spre înainte 3 47 pentru a
acea acces la cutia cu scule. Cutia cu
scule poate fi fixată pe poziţie cu
ajutorul unei piuliţe cu aripi.
Înlocuirea roţii 3 187, roata de
rezervă 3 189.
Autovehiculele cu set pentru
depanarea anvelopelor: Cârligul
capacului de roată şi cheia
hexagonală sunt depozitate în cutia
setului de depanare a anvelopelor,
depozitată sub scaunul şoferului.
Trusa de depanare a anvelopelor
3 185.
