OPEL VIVARO B 2016 Uživatelská příručka (in Czech)

Péče o vozidlo159Přídavné brzdové světlo1. Otevřete zadní dveře/zadní výklopné dveře.
2. Vyšroubujte 2 šrouby z vnitřnístrany zadních dveří/zadních
výklopných dveří.
3. Z vnější strany vozidla pomocí plochého šroubováku uvolněte
spony a vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte zpět držák žárovky a našroubujte 2 šrouby.
Světlo pro jízdu dozadu
1. Vyšroubujte 2 šrouby (pomocídodaného nástroje) a vymontujte
sestavu světla.
2. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
3. Vyměňte spodní žárovku.
4. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
5. Pomocí 2 šroubů namontujte sestavu světla.

160Péče o vozidloOsvětlení registračníznačky
1. Plochým šroubovákem páčením uvolněte světlo.
2. Sejměte sklíčko.
3. Vyměňte žárovku.
4. Nasaďte sklíčko a světlo nasaďte zpět.
Zadní světlo do mlhy
1. Vyšroubujte 2 šrouby (pomocídodaného nástroje) a vymontujte
sestavu světla.
2. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
3. Vyměňte horní žárovku.
4. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
5. Pomocí 2 šroubů namontujte sestavu světla.
Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Uvolněte montážní celek rozptylovacího skla z příchytek a z
polohovacího prvku pomocí
šroubováku s plochou čepelí.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.

Péče o vozidlo161Osvětlení zavazadlového
prostoru
1. Uvolněte montážní celek rozptylovacího skla z příchytek
pomocí šroubováku s plochou
čepelí.
2. Sejměte kryt ze sestavy světla.
3. Vyměňte žárovku.
4. Nasaďte kryt na sestavu světla.
Světlo odkládací schránky
v palubní desce
1. Plochým šroubovákem demontujte sestavu sklíčka
světla.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.
Osvětlení přístrojové desky Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou různé typy pojistek.

162Péče o vozidlo
V závislosti na typu pojistky lze
přerušenou pojistku rozpoznat podle
jejího roztaveného vodiče. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Doporučuje se vozit s sebou celou
sadu pojistek. V pojistkové skříňce
jsou uloženy rezervní pojistky.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce uvedená v této uživatelské
příručce se musí vztahovat na vaše
vozidlo. Viz štítek umístěný
v pojistkové skříňce.
Pinzeta na pojistky
Na krytu pojistkové skříňky
přístrojové desky se může nacházet
nástroj na vyjímání pojistek.

Péče o vozidlo163Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je umístěná na
levé straně přístrojové desky za
panelem obložení.
Pro přístup k pojistkové skříňce
zatáhněte za horní stranu panelu
obložení a sejměte jej.
Za obložení neukládejte žádné
předměty.
Některé elektrické okruhy mohou být
chráněny několika pojistkami.

164Péče o vozidlo

Péče o vozidlo165Č.Obvod1Akumulátor vstřikování kapaliny
Adblue2Akumulátor vozidla (se
systémem elektronického klíče)3Záloha akumulátoru APC (se
systémem elektronického klíče)4Systém topení a větrání5Úpravy6Úpravy7Systém topení a větrání8Dodatečný systém topení
a větrání / klimatizace9Systém přídavného topení
a větrání10Elektrická vnější zrcátka / doda‐
tečné úpravy11Vyhřívání vnějších zpětných
zrcátek12Rádio / multimédia / elektrická
vnější zrcátka / diagnostická
zásuvkaČ.Obvod13Multimédia / tažné zařízení pro
přívěs14Komfortní osvětlení / ochrana
akumulátoru proti vybití15Systém vstřikování paliva /
systém monitorování tlaku
v pneumatikách / systém elektro‐ nického klíče16Výstražná světla / světlasměrová a pro signalizaci změny
jízdního pruhu17Centrální zamykání18Levé dálkové světlo / pravé
tlumené světlo / koncová světla / levé světlo pro denní svícení19Přední mlhová světla / zadní
mlhová světla / osvětlení regis‐
trační značky20Alarm / houkačka / osvětlení /
stěrač21Sestava sdružených přístrojů22Spínač světelČ.Obvod23Stěrač zadního okna / čerpadlo
ostřikovačů čelního skla /
houkačka24Hlavní akumulátor APC25Světla zpátečky26Brzdový spínač27Vstřikování paliva / spouštěč28Airbag / zámek sloupku řízení29Elektricky ovládané okno spolu‐
jezdce30Posilovač řízení31Brzdová světla32Záloha akumulátoru APC (se
systémem elektronického klíče)33Displej servisního intervalu34Zapalovač cigaret / napájecí
zásuvka

166Péče o vozidloČ.Obvod35Pravé dálkové světlo / levé
tlumené světlo / boční obrysová
světla / pravé světlo pro denní
svícení36Brzdová světla / systém ABS /
imobilizér37Osvětlení interiéru / klimatizace38Startovní systémem elektronic‐
kého klíče39Stěrač zadního skla40Výstražné zvonkohry41Napájecí zásuvka zavazadlo‐
vého prostoru42Elektricky ovládané okno řidiče43Zadní napájecí zásuvka44Startování / řídicí modul karo‐
serie45Vyhřívání sedadel46Topení / klimatizaceČ.Obvod47Stěrač čelního skla48Tachograf
Jakmile vadné pojistky vyměníte,
namontujte zpět čalouněný panel.

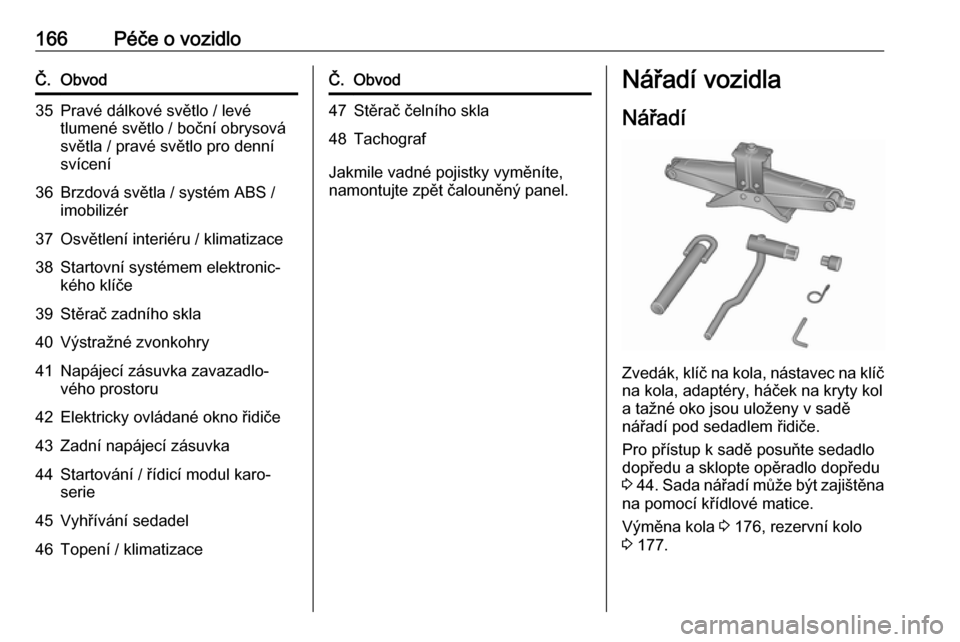

Nářadí vozidla
Nářadí
Zvedák, klíč na kola, nástavec na klíč na kola, adaptéry, háček na kryty kol
a tažné oko jsou uloženy v sadě
nářadí pod sedadlem řidiče.
Pro přístup k sadě posuňte sedadlo
dopředu a sklopte opěradlo dopředu
3 44 . Sada nářadí může být zajištěna
na pomocí křídlové matice.
Výměna kola 3 176, rezervní kolo
3 177.

Péče o vozidlo167Vozidla se soupravou na opravu
pneumatik: Háček na kryty kol a klíč Torx jsou uloženy v pouzdře
soupravy na opravu pneumatik pod
sedadlem řidiče.
Souprava na opravu pneumatik
3 173.Kola a pneumatiky
Stav pneumatik a ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy na zadní nápravu.
Pneumatiky Pneumatiky instalované výrobcemnabízejí optimální jízdní komfort
a bezpečnost.Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.
V souladu s předpisy dané země
musí být v zorném poli řidiče
přilepeno upozornění uvádějící
maximální povolenou rychlost pro
pneumatiky.
Značení pneumatik
Např. 195/65 R 16 C 88 Q195:Šířka pneumatiky, mm65:Průřezový poměr (výška
pneumatiky vůči šířce), %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat16:Průměr ráfku, palceC:Nákladní nebo komerční
využití88:Index zatížení, např. 88
odpovídá zatížení 567 kgQ:Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/h

168Péče o vozidloT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Směrové pneumatikySměrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.

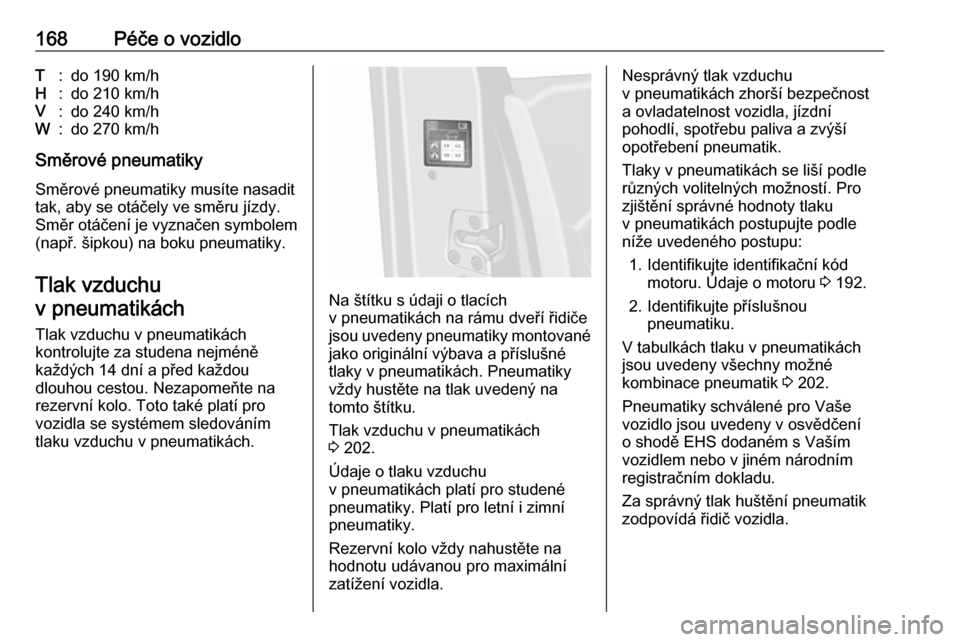

Na štítku s údaji o tlacích
v pneumatikách na rámu dveří řidiče
jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách. Pneumatiky
vždy hustěte na tlak uvedený na
tomto štítku.
Tlak vzduchu v pneumatikách
3 202.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 192.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 202.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.
