Auton hoito169● Katso ohjekirjasta lisätietoa.
● Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.
Lisäakku Auton lisävarusteista riippuen joissa‐
kin malleissa saattaa olla lisäakku
etumatkustajan istuimen alla.
Huomautus
Lisäakku on automaattisesti yhdis‐
tettynä auton pääakkuun vain moot‐
torin käydessä. Sitä ei tarvitse
kytkeä irti käsin ennen auton pääa‐
kun kytkemistä irti tai auton käynnis‐
tämistä apukaapeleilla.
Käynnistys apukaapeleilla 3 193.

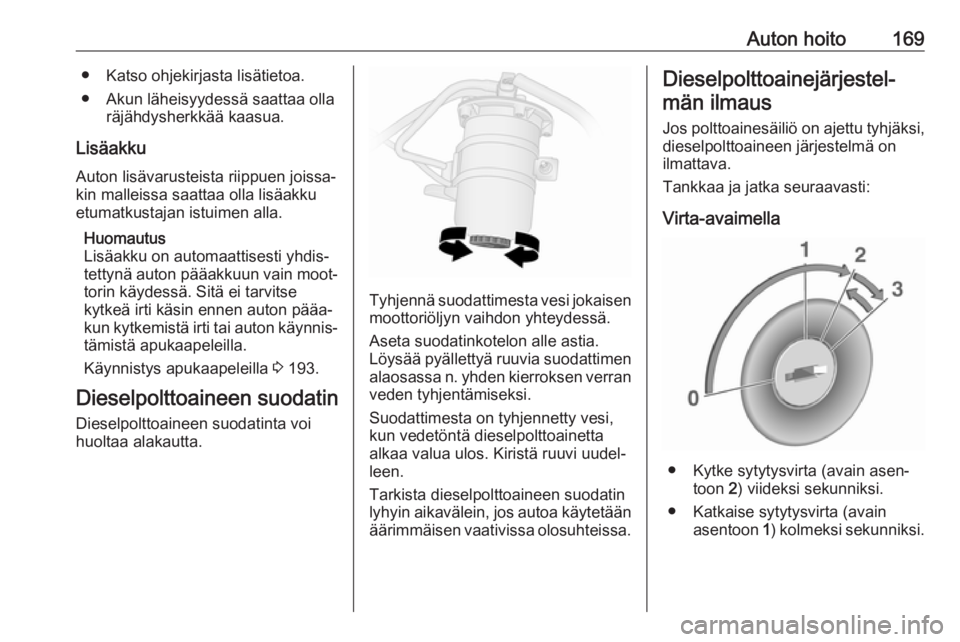

Dieselpolttoaineen suodatin
Dieselpolttoaineen suodatinta voi
huoltaa alakautta.
Tyhjennä suodattimesta vesi jokaisen
moottoriöljyn vaihdon yhteydessä.
Aseta suodatinkotelon alle astia.
Löysää pyällettyä ruuvia suodattimen alaosassa n. yhden kierroksen verran
veden tyhjentämiseksi.
Suodattimesta on tyhjennetty vesi,
kun vedetöntä dieselpolttoainetta
alkaa valua ulos. Kiristä ruuvi uudel‐
leen.
Tarkista dieselpolttoaineen suodatin
lyhyin aikavälein, jos autoa käytetään
äärimmäisen vaativissa olosuhteissa.
Dieselpolttoainejärjestel‐
män ilmaus
Jos polttoainesäiliö on ajettu tyhjäksi,
dieselpolttoaineen järjestelmä on
ilmattava.
Tankkaa ja jatka seuraavasti:
Virta-avaimella
● Kytke sytytysvirta (avain asen‐ toon 2) viideksi sekunniksi.
● Katkaise sytytysvirta (avain asentoon 1) kolmeksi sekunniksi .

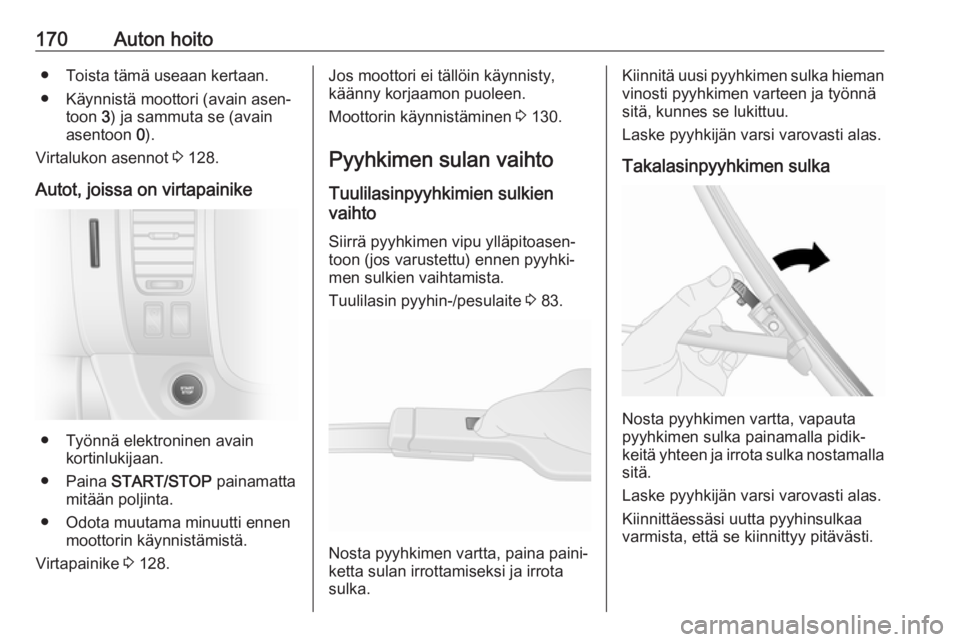

170Auton hoito● Toista tämä useaan kertaan.● Käynnistä moottori (avain asen‐ toon 3) ja sammuta se (avain
asentoon 0).
Virtalukon asennot 3 128.
Autot, joissa on virtapainike
● Työnnä elektroninen avain kortinlukijaan.
● Paina START/STOP painamatta
mitään poljinta.
● Odota muutama minuutti ennen moottorin käynnistämistä.
Virtapainike 3 128.
Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.
Moottorin käynnistäminen 3 130.
Pyyhkimen sulan vaihto Tuulilasinpyyhkimien sulkien
vaihto
Siirrä pyyhkimen vipu ylläpitoasen‐
toon (jos varustettu) ennen pyyhki‐
men sulkien vaihtamista.
Tuulilasin pyyhin-/pesulaite 3 83.
Nosta pyyhkimen vartta, paina paini‐
ketta sulan irrottamiseksi ja irrota sulka.
Kiinnitä uusi pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta, vapauta
pyyhkimen sulka painamalla pidik‐
keitä yhteen ja irrota sulka nostamalla
sitä.
Laske pyyhkijän varsi varovasti alas.
Kiinnittäessäsi uutta pyyhinsulkaa varmista, että se kiinnittyy pitävästi.

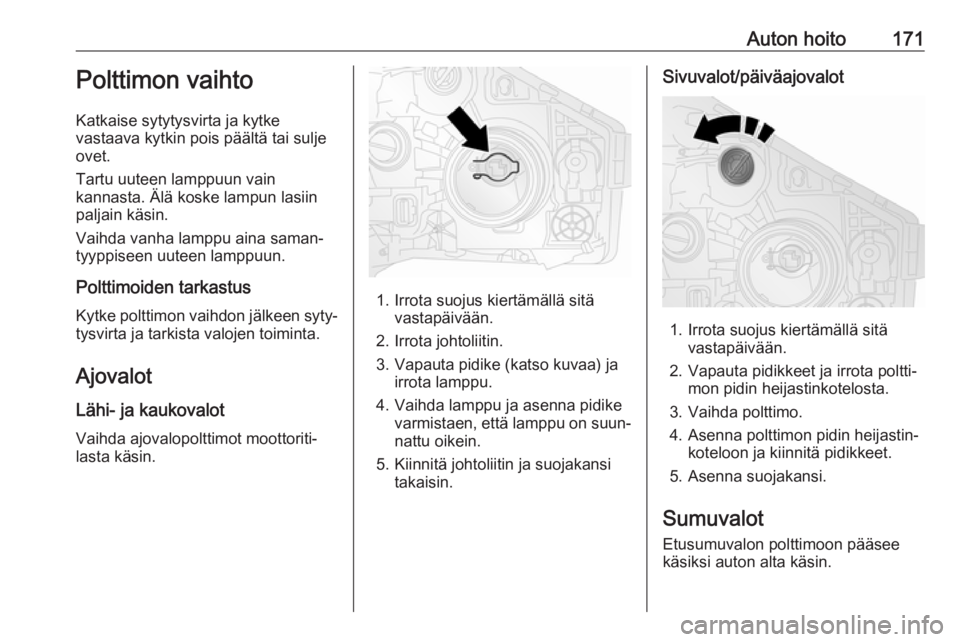

Auton hoito171Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois päältä tai sulje
ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Ajovalot
Lähi- ja kaukovalot Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
1. Irrota suojus kiertämällä sitä vastapäivään.
2. Irrota johtoliitin.
3. Vapauta pidike (katso kuvaa) ja irrota lamppu.
4. Vaihda lamppu ja asenna pidike varmistaen, että lamppu on suun‐
nattu oikein.
5. Kiinnitä johtoliitin ja suojakansi takaisin.
Sivuvalot/päiväajovalot
1. Irrota suojus kiertämällä sitä vastapäivään.
2. Vapauta pidikkeet ja irrota poltti‐ mon pidin heijastinkotelosta.
3. Vaihda polttimo.
4. Asenna polttimon pidin heijastin‐ koteloon ja kiinnitä pidikkeet.
5. Asenna suojakansi.
Sumuvalot Etusumuvalon polttimoon pääsee
käsiksi auton alta käsin.

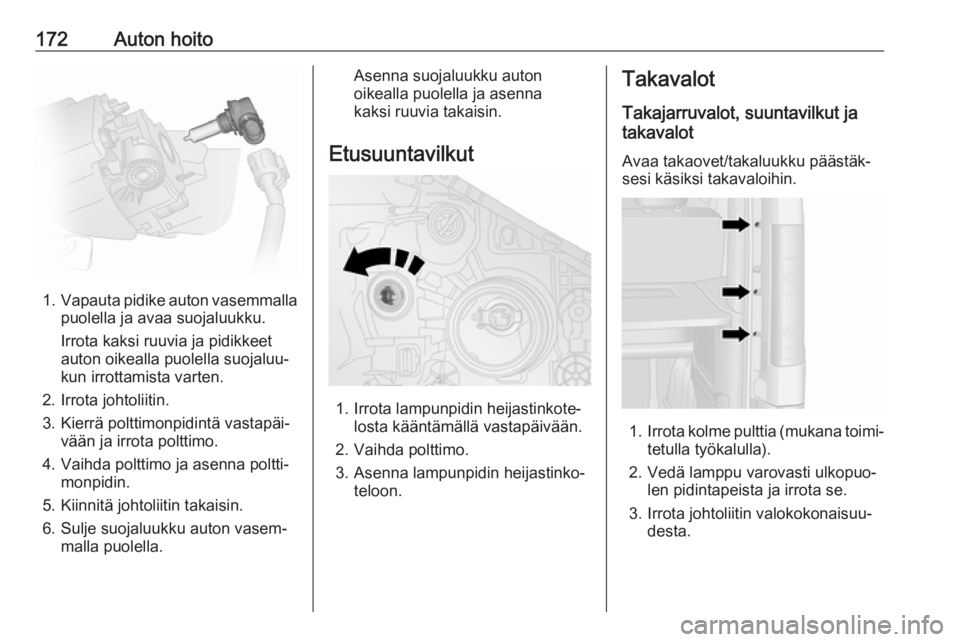

172Auton hoito
1.Vapauta pidike auton vasemmalla
puolella ja avaa suojaluukku.
Irrota kaksi ruuvia ja pidikkeet
auton oikealla puolella suojaluu‐
kun irrottamista varten.
2. Irrota johtoliitin.
3. Kierrä polttimonpidintä vastapäi‐ vään ja irrota polttimo.
4. Vaihda polttimo ja asenna poltti‐ monpidin.
5. Kiinnitä johtoliitin takaisin. 6. Sulje suojaluukku auton vasem‐ malla puolella.
Asenna suojaluukku auton
oikealla puolella ja asenna kaksi ruuvia takaisin.
Etusuuntavilkut
1. Irrota lampunpidin heijastinkote‐ losta kääntämällä vastapäivään.
2. Vaihda polttimo.
3. Asenna lampunpidin heijastinko‐ teloon.
Takavalot
Takajarruvalot, suuntavilkut ja
takavalot
Avaa takaovet/takaluukku päästäk‐sesi käsiksi takavaloihin.
1. Irrota kolme pulttia (mukana toimi‐
tetulla työkalulla).
2. Vedä lamppu varovasti ulkopuo‐ len pidintapeista ja irrota se.
3. Irrota johtoliitin valokokonaisuu‐ desta.

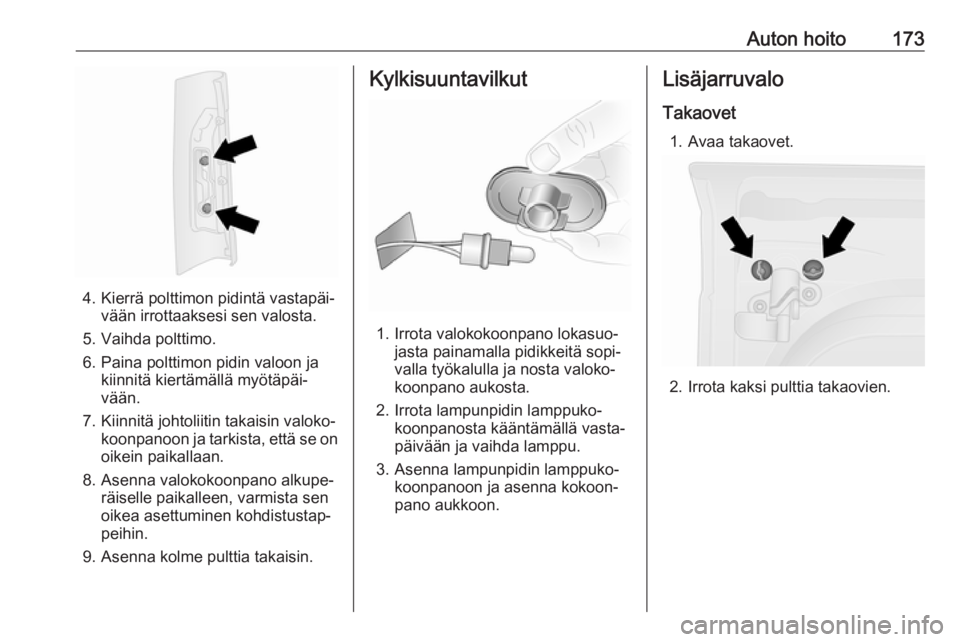

Auton hoito173
4. Kierrä polttimon pidintä vastapäi‐vään irrottaaksesi sen valosta.
5. Vaihda polttimo.
6. Paina polttimon pidin valoon ja kiinnitä kiertämällä myötäpäi‐
vään.
7. Kiinnitä johtoliitin takaisin valoko‐ koonpanoon ja tarkista, että se on
oikein paikallaan.
8. Asenna valokokoonpano alkupe‐ räiselle paikalleen, varmista sen
oikea asettuminen kohdistustap‐
peihin.
9. Asenna kolme pulttia takaisin.
Kylkisuuntavilkut
1. Irrota valokokoonpano lokasuo‐ jasta painamalla pidikkeitä sopi‐
valla työkalulla ja nosta valoko‐
koonpano aukosta.
2. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä vasta‐
päivään ja vaihda lamppu.
3. Asenna lampunpidin lamppuko‐ koonpanoon ja asenna kokoon‐
pano aukkoon.
Lisäjarruvalo
Takaovet 1. Avaa takaovet.
2. Irrota kaksi pulttia takaovien.

174Auton hoito
3. Irrota polttimonpidin auton ulko‐puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
4. Vaihda polttimo.
5. Asenna polttimonpidin ja asenna kaksi pulttia takaisin.
Takaluukku 1. Avaa takaluukku.2. Irrota takaluukusta kaksi pulttia.
3. Irrota polttimonpidin auton ulko‐ puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
4. Vaihda polttimo.
5. Asenna polttimonpidin ja asenna kaksi pulttia takaisin.
Peruutusvalo
1. Irrota kaksi pulttia (mukana toimi‐ tetulla työkalulla) ja lamppuko‐
koonpano.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda alempi lamppu.

Auton hoito1755. Paina lampunpidin lamppuko‐koonpanoon, kiinnitä kiertämällä
myötäpäivään.
6. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
7. Asenna lamppukokoonpano kahdella pultilla.
Rekisterikilven valo Katon korkeus H1
1. Vipua lamppu irti lattateräisellä ruuvitaltalla.
2. Irrota johtoliitin.
3. Vipua valon lasi irti pidikkeiden vapauttamiseksi.
4. Vaihda polttimo.
5. Asenna valon lasi ja kiinnitä johto‐
liitin uudelleen.
6. Vaihda valo kotelossa.
Katon korkeus H2
1. Irrota kaksi ruuvia (mukana toimi‐ tetulla työkalulla) valon lasin irrot‐
tamista varten.
2. Vaihda polttimo.
3. Asenna valon lasi koteloon ja vaihda kaksi ruuvia.
Takasumuvalo
1. Irrota kaksi pulttia (mukana toimi‐ tetulla työkalulla) ja lamppuko‐
koonpano.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda ylempi lamppu. 5. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.

176Auton hoito6. Kiinnitä johtoliitin takaisin valoko‐konaisuuteen.
7. Asenna lamppukokoonpano kahdella pultilla.
Sisävalot Etu- ja takaovivalot
1. Irrota lasikokoonpano pidikkeistä ja kohdistimesta tasapäisellä
ruuvitaltalla.
2. Vaihda polttimo.
3. Asenna lasi.
Tavaratilan valo
1. Irrota lasikokoonpano pidikkeistä tasapäisellä ruuvitaltalla.
2. Irrota lampun takasuojus.
3. Vaihda polttimo.
4. Asenna takasuojus ja lamppu.
Käsinelokeron valo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda polttimo.
3. Asenna lasi.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

Auton hoito177Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa akun vieressä
Huomautus
Vain korjaamon tulisi käsitellä moot‐ toritilan sulakerasiaa.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Autossa on erityyppisiä sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Sulakera‐
siassa on paikka varasulakkeiden
säilytystä varten.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.
Sulakkeen irrotin

178Auton hoito
Kojelaudan sulakerasian kannessa
saattaa olla sulakkeen irrotustyökalu.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan
vasemmalla puolella verhouslevyn
takana.
Vedä verhouslevyä yläosasta ja irrota
se, jotta pääset käsiksi sulakerasi‐
aan.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
